第二章电路的分析方法电路分析是指在已知电路构和元件参数的情况下，求出某些支路的电压、电流。
分析和计算电路可以应用欧姆定律和基尔霍夫定律，但往往由于电路复杂，计算手续十分繁琐。
为此，要根据电路的构特点去寻找分析和计算的简便方法。
2．1 支路电流法支路电流法是分析复杂电路的的基本方法。
它以各支路电流为待求的未知量，应用基尔霍夫定律（KCL 和KVL ）和欧姆定律对结点、回路分别列出电流、电压方程，然后解出各支路电流。
下面通过具体实例说明支路电流法的求解规律。
例2-1】试用支路电流法求如图2-1 所示电路中各支路电流。
已知U S1 130V ，U S2 117V ，R1 1 ，R2 0.6 ，R 24 。
【解】该电路有3 条支路（b=3），2个结点（n=2）,3 个回路（L=3 ）。
先假定各支路电流的参考方向和回路的绕行方向如图所示。
因为有3 条支路则有3 个未知电流，需列出3 个独立方程，才能解得3个未知量。
根据KCL 分别对点A、B 列出的方程实际上是相同的，即结点A、B 中只有一个结点电流方程是独立的，因此对具有两个结点的电路，只能列出一个独立的KCL 方程。
再应用KVL 列回路电压方程，每一个方程中至少要包含一条未曾使用过的支路（即没有列过方程的支路）的电流或电压，因此只能列出两个独立的回路电压方程。
根据以上分析，可列出3 个独立方程如下：结点A I1 I2 I 0回路ⅠI1R1 I2R2 U S1 U S2回路ⅡI2 R2 IR U S2I1 10A， I2 5A， I=5A 联立以上3 个方程求解，代入数据解得支路电流通过以上实例可以总出支路电流法的解题步骤是：1．假定各支路电流的参考方向，若有n个点，根据KCL 列出（n－１）个结点电流方程。
２．若有b 条支路，根据KVL 列（b－n＋１）个回路电压方程。
为了计算方便，通常选网孔作为回路。
5 3．解方程组，求出支路电流。
【例 2-2】如图 2-2 所示电路，用支路电流法求各支路电流。
电路动态分析的方法
电路动态分析的方法电路动态分析是指对电路中各个元件和节点的电压和电流随时间的变化进行分析。
在电路动态分析中，可以使用多种方法来求解电路的动态响应。
下面将介绍几种常用的电路动态分析方法。
1. 拉普拉斯变换法拉普拉斯变换法是一种在时间域和频率域之间进行转换的方法。
通过将电路中的微分方程转换为复频域中的代数方程，可以求解电路的动态响应。
在电路动态分析中，可以利用拉普拉斯变换法求解电路的响应和传输函数，并通过逆拉普拉斯变换将结果转换回时间域。
这种方法适用于线性时间不变系统和输入信号为简单波形的情况。
2. 时域响应法时域响应法是直接求解电路微分方程的方法。
通过对电路中的每个元件应用基尔霍夫定律和欧姆定律，可以得到电路中各个节点和元件的微分方程。
然后，可以采用常微分方程的求解方法，如欧拉法、改进欧拉法、龙格-库塔法等，来求解电路的动态响应。
时域响应法适用于任何输入信号和非线性电路。
3. 复频域法复频域法是通过复频域分析电路的动态响应。
它利用频率响应函数来描述系统的响应特性，并通过计算复频域中的传输函数和频率响应来求解电路的动态响应。
复频域法常用的分析工具包括频域响应函数、波特图、极点分析等。
复频域法适用于频率变化较大的信号和线性时不变系统。
4. 有限差分法有限差分法是将微分方程转化为差分方程求解的方法。
通过将时间连续的差分方程转换为时间离散的差分方程，可以用数值方法求解电路的动态响应。
有限差分法可以采用欧拉法、梯形法、显式或隐式的Runge-Kutta等方法来求解。
这种方法适用于任何非线性系统和任意输入信号。
5. 传递函数法传递函数法是通过传递函数来描述电路的响应特性。
传递函数是表示输入和输出关系的函数，可以通过对电路进行小信号线性化得到。
利用传递函数可以方便地计算和分析电路的动态响应。
传递函数法适用于线性时不变系统和复频域分析。
在实际应用中，根据具体问题和所需求解的电路，可以选择适合的动态分析方法。
不同方法有各自的优缺点，需要根据具体情况进行选择。
第2章 电路分析方法
2.7 电路分析方法的仿真分析
1)首先在电子工作平台上画出待分析的电路，然后用鼠标器点击菜
单中的电路(Circuit)选项，进入原理图选项(Schematic Operation)， 选定显示节点(Show Nodes)把电路中的节点标志显示在电路图上。 2)用鼠标器点击菜单中的分析(Analysis)选项，进入直流工作点(DC Operating Point)选项，EWB自动把电路中的所有节点的电位数值及 流过电源支路的电流数值，显示在分析结果图(Analysis Graph)中。 3)将开路电压Uoc和等效电阻Req仿真出结果后，在EWB中创建图2-3
∗2.5
替代定理
替代定理可以叙述如下：给定任意一个电路，其 中第k条支路的电压U p和电流I k已知，那么这条 支路就可以用一个具有电压等于U k的独立电压 源，或者用一个具有电流等于I k的独立电流源来 替代，替代后电路中全部电压和电流均保持原值。
∗2.5
替代定理
图2-21 替代定理电路图
∗2.5
替代定理
•用替代定理，可简化电路计算，由替代定理可 得出以下推论：
•网络的等位点可用导线短接；电流为零的支路 可移去。
2.6 戴维宁定理和诺顿定理
2.6.1 戴维宁定理
2.6.2 诺顿定理
2.6 戴维宁定理和诺顿定理
图2-22 戴维宁方法电路
2.6.1 戴维宁定理
戴维宁定理可表述为：任何一个线性含源的二端 网络，对外电路来说，可以用一条含源支路来等 效替代，该含源支路的电压源的电压等于二端网 络的开路电压，其电阻等于含源二端网络化成无 源网络后的入端电阻Ｒ０。
别设为2A和1A。为使得电路元件排放规则，可以利用工具按钮
中的(Rotate,Flip Horizontal和Flip Vertical)按钮将水平放置的元件 置为垂直放置、水平转向和上下翻转。然后按照电路结构，连接 元件，如图2-31所示。注意仿真电路必须有接地参考点，而且为 了和仿真节点一致，选取图2-30的节点标号。

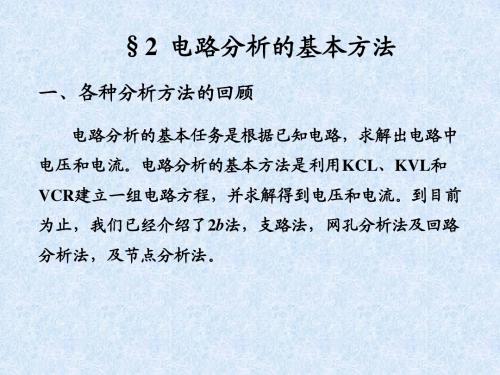

电路基本分析方法总结
二、网孔分析法与节点分析法的比较
常用网孔分析法和节点分析法来分析复杂电路， 常用网孔分析法和节点分析法来分析复杂电路， 这些 方法的优点是联立求解的方程数目少和可以用观察电路的 方法直接写出联立方程组。 方法直接写出联立方程组。 在某些情况下， 在某些情况下，用其中的某个方法显然比另外一个方 法好。 法好。例如 1、当电路只含有独立电压源而没有独立电流源时，用网孔 、当电路只含有独立电压源而没有独立电流源时 独立电压源而没有独立电流源 分析法显然更容易。 分析法显然更容易。 2、当电路只含有独立电流源而没有独立电压源时，用节点 、当电路只含有独立电流源而没有独立电压源 独立电流源而没有独立电压源时 分析法显然更容易。 分析法显然更容易。
简化电路的有效方法是利用单口网络的等效电路。 简化电路的有效方法是利用单口网络的等效电路。 将电路中的某些电阻单口网络用它的等效电路来代替 就可以减小电路规模， 就可以减小电路规模，而不会影响电路其它部分的电 压电流。 压电流。
常用的等效化简的方法有 (1) 将几个电阻的串并联可以用一个等效电阻来代替。 将几个电阻的串并联可以用一个等效电阻来代替。 (2) 一个有伴电压源用有伴电流源的等效来代替。 一个有伴电压源用有伴电流源的等效来代替。 (3) 一个电压源和几个电阻的并联单口网络用这个电压 源代替。 源代替。 (4) 一个电流源和几个电阻的串联单口网络用这个电流 源代替。 源代替。 (5) 一个含源电阻单口网络用一个电压源和电阻串联或 者用一个电流源和电阻并联的等效单口网络来代替。 者用一个电流源和电阻并联的等效单口网络来代替。
如果电路既有电压源又有电流源时， 如果电路既有电压源又有电流源时， 可以用网孔分析 法或节点分析法。可究竟选择哪种方法？？？ 法或节点分析法。可究竟选择哪种方法？？？ 一种办法是比较每种方法的方程数目： 一种办法是比较每种方法的方程数目： 如果电路的独立节点比网孔数目少， 如果电路的独立节点比网孔数目少 ， 可以选择节点分 析法；如果电路的网孔比独立节点数目少， 析法；如果电路的网孔比独立节点数目少，可以选择网孔 分析法。 分析法。 另外一种办法是考虑求解的变量： 另外一种办法是考虑求解的变量： 如果需要求解的是几个电流， 如果需要求解的是几个电流 ， 可以用网孔电流分析直 接得到。必须记住，网孔分析法只适用于平面电路。 接得到。必须记住 ，网孔分析法只适用于平面电路。如果 需要求解的是几个电压，可以用节点分析直接得到。 需要求解的是几个电压，可以用节点分析直接得到。必须 记住，节点分析法只适用于连通电路。 记住，节点分析法只适用于连通电路。
通信电路基本原理及分析方法
通信电路基本原理及分析方法通信电路作为信息传输的重要组成部分，其基本原理和分析方法对于信息通信领域的专业人士至关重要。
本文将介绍通信电路的基本原理，并探讨一些常用的分析方法。
一、基本原理通信电路是指用于传输信号的电路系统。
其基本原理可以总结为以下几点：1. 信号传输：通信电路通过传输信号来实现信息的传递。
信号可以是模拟信号或数字信号，根据需要选择合适的传输方式。
2. 信号调制与解调：为了提高信号在传输过程中的可靠性和效率，通信电路通常会对信号进行调制和解调。
调制是将信息信号与载波信号相结合，解调则是将调制后的信号恢复为原始信息信号。
3. 信号放大与衰减：通信电路需要对信号进行放大以增强信号的强度，同时也可能需要对信号进行衰减以适应接收端的特定需求。
4. 噪声与干扰：通信电路在传输信号的过程中会受到噪声和干扰的影响，这些因素会对信号的质量产生不利影响。
通信电路需要采取相应的措施来抑制噪声和干扰，以保证信号的可靠传输。
二、分析方法为了确保通信电路的性能和稳定性，分析通信电路的工程师需要采用一些常用的方法和工具。
下面介绍几种常用的分析方法：1. 电路分析方法：通信电路可以使用基本的电路分析方法，如基尔霍夫定律和欧姆定律来进行分析。
通过建立电路方程和应用电路定理，可以计算电路中各节点和分支的电压、电流和功率等参数。
2. 传输特性分析：通信电路的传输特性描述了信号在电路中的传输过程。
传输特性通常可以通过传输函数或频率响应来表示。
传输函数是输入信号和输出信号的关系，频率响应描述了不同频率成分的信号在电路中的传输情况。
3. 噪声分析：噪声是通信电路中不可避免的因素，会对信号的质量产生影响。
噪声分析可以通过噪声功率谱密度和信噪比等参数来进行评估。
通过优化电路参数和采用合适的滤波器等措施，可以降低噪声对信号的影响。
4. 故障诊断与排除：通信电路在使用过程中可能会出现故障，影响通信质量和稳定性。
故障诊断和排除是通信电路工程师必须具备的技能之一。
电路基本理论及分析方法
电路基本理论及分析方法电路基本理论及分析方法是电子工程领域中的重要基础知识，它涉及到电路的组成、特性以及分析方法。
本文将简要介绍电路基本理论和几种常用的分析方法。
一、电路基本理论1. 电路的概念和组成电路是指由电源、导线、电阻、电容、电感等元件组成的路径，用于传导电流和电能的系统。
电源提供电流，导线将电流传输，而元件则用于调整电流和电压。
2. 电流、电压和电阻电流是指电荷在单位时间内通过导体的数量，单位为安培（A）。
电压是指单位电荷所具有的能量，单位为伏特（V）。
电阻是指电流流过导体时所遇到的阻碍，单位为欧姆（Ω）。
3. 欧姆定律和功率定律欧姆定律描述了电路中电流、电压和电阻之间的关系，即电流等于电压除以电阻。
功率定律则描述了功率与电流和电压之间的关系，功率等于电流乘以电压。
二、电路分析方法1. KVL和KCL分析法KVL（Kirchhoff's Voltage Law）和KCL（Kirchhoff's Current Law）是电路分析中常用的方法。
KVL基于能量守恒原理，要求环路中各电压降之和等于零；而KCL基于电荷守恒原理，要求节点中进出电流之和等于零。
2. 等效电路分析法等效电路分析法将复杂的电路简化为等效电路，简化后的电路可以更方便地进行分析。
常用的等效电路有电阻、电压源和电流源等。
3. 超节点和超网分析法超节点和超网分析法是对复杂电路的有效分析手段。
通过将电路中的节点或支路集合成一个整体，可以简化分析过程，提高效率。
4. 直流偏置分析法在直流分析中，直流偏置分析法常用于分析具有直流偏置的放大电路。
该方法将交流信号和直流偏置信号分开处理，通过简化电路，分析其静态和动态特性。
5. 交流等效分析法交流等效分析法将交流电路中各元件以其交流等效模型代替，通过对等效模型的分析，可以更方便地研究电路的频率响应特性和稳定性。
三、总结电路基本理论及分析方法是电子工程师必须掌握的基础知识。
直流电路的分析方法
直流电路的分析方法直流电路分析是电子学中的基础内容之一，在实际应用中有着广泛的应用。
本文将介绍几种常见的直流电路分析方法，包括基本电路定律的应用以及分压定理和分流定理的使用。
一、基本电路定律的应用基本电路定律包括欧姆定律、基尔霍夫定律和电压分配定律，它们是直流电路分析的基础。
1. 欧姆定律欧姆定律表明，在电阻器两端的电压与通过电阻器的电流成正比。
数学表达式为V = IR，其中V表示电压，I表示电流，R表示电阻。
利用欧姆定律，我们可以求解电阻器的电压和电流。
2. 基尔霍夫定律基尔霍夫定律包括基尔霍夫电压定律和基尔霍夫电流定律。
基尔霍夫电压定律指出，在闭合的回路中，电压的代数和为零。
基尔霍夫电流定律指出，在节点处，流入该节点的电流等于流出该节点的电流。
通过应用基尔霍夫定律，我们可以分析复杂的直流电路。
3. 电压分配定律电压分配定律适用于并联电阻的电路。
根据电压分配定律，电阻越大，它所承受的电压越大；反之，电阻越小，它所承受的电压越小。
利用电压分配定律，我们可以计算并联电阻中各个电阻上的电压。
二、分压定理的应用分压定理是用于分析有多个电阻串联的电路的一种方法。
根据分压定理，电路中每个电阻上的电压与其阻值成正比。
具体计算分压的公式为Vn = V * (Rn / Rt)，其中Vn表示电路中某个电阻上的电压，V表示电路中总电压，Rn表示某个电阻的阻值，Rt表示电路总阻值。
利用分压定理，我们可以确定串联电路中各个电阻上的电压。
三、分流定理的应用分流定理是用于分析有多个电阻并联的电路的一种方法。
根据分流定理，电路中每个电阻上的电流与其导纳成正比。
具体计算分流的公式为In = I * (Gn / Gt)，其中In表示电路中某个电阻上的电流，I表示电路中总电流，Gn表示某个电阻的导纳，Gt表示电路总导纳。
利用分流定理，我们可以确定并联电路中各个电阻上的电流。
综上所述，直流电路的分析方法涵盖了基本电路定律的应用、分压定理和分流定理的使用。
电路分析方法
电路分析方法电路分析是电子工程中的重要基础课程，它是电子技术的基础，也是电子电路设计与应用的前提。
在电子电路的设计和应用过程中，电路分析是必不可少的一环。
本文将介绍电路分析的方法，帮助读者更好地理解和掌握电路分析的基本原理和技巧。
首先，我们来了解一下电路分析的基本概念。
电路分析是指通过一定的方法和技术，对电路中的电流、电压、功率等参数进行计算和分析，以便了解电路的工作状态和性能特点。
电路分析的基本目的是求解电路中各元件的电压和电流，从而得到电路的工作状态和性能指标。
在实际工程中，电路分析通常包括直流电路分析和交流电路分析两个方面。
在直流电路分析中，我们常常使用基尔霍夫定律和欧姆定律来进行分析。
基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律，它们是电路分析的基本原理。
利用基尔霍夫定律，我们可以建立电路中各节点和回路的方程，通过求解这些方程，可以得到电路中各元件的电压和电流。
而欧姆定律则是直流电路分析的基础，它描述了电压、电流和电阻之间的关系，是进行电路分析的重要工具。
在交流电路分析中，我们需要使用复数分析和频域分析的方法。
复数分析是利用复数代数的方法，将交流电路中的电压、电流和阻抗表示为复数形式，通过复数运算来求解电路中各元件的电压和电流。
而频域分析则是利用傅里叶变换和拉普拉斯变换等数学工具，将交流电路中的信号表示为频域函数，从而分析电路的频率特性和响应特性。
除了上述方法外，还有一些常用的电路分析技巧，如戴维南定理、叠加原理、节点分析法、支路电流法等。
这些方法和技巧在实际电路分析中都有着重要的应用价值，可以帮助工程师更快、更准确地分析复杂的电路系统。
总之，电路分析是电子工程中的重要课程，它是电子技术的基础，也是电子电路设计与应用的前提。
通过本文的介绍，希望读者能够更好地理解和掌握电路分析的基本原理和技巧，为今后的学习和工作打下良好的基础。
希望本文对您有所帮助，谢谢阅读！。
电路分析电路原理
电路分析电路原理电路分析是电子工程中至关重要的一门学科，它研究电路中电流、电压和电能的分布和变化规律，为电路设计以及故障排除提供理论基础。
本文将从电路原理、电路分析方法以及实例分析等方面进行论述，帮助读者更好地理解和应用电路分析。
一、电路原理电路是由电子元件（如电阻、电容、电感）以及电源组成的闭合路径。
根据欧姆定律，电路中的电流与电压之间存在线性关系，即I=V/R，其中I表示电路中的电流，V表示电路中的电压，R表示电阻的阻值。
在电路中，电阻对电流的限制作用，电源提供电压驱动力。
二、电路分析方法1. 基尔霍夫定律基尔霍夫定律是电路分析中最重要的定律之一，它包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出，电路中流入某节点的电流等于流出该节点的电流之和。
基尔霍夫电压定律指出，电路中任意闭合回路中所有电压的代数和等于零。
2. 等效电路方法等效电路方法是将复杂的电路简化为等效电路，以便更方便地进行分析和计算。
常见的等效电路方法包括电阻并联和串联的简化、电容与电感的等效等。
3. 直流电路和交流电路直流电路中电流和电压恒定不变，而交流电路中电流和电压随时间变化。
对于直流电路，通过欧姆定律和基尔霍夫定律可以方便地进行分析。
而交流电路则需要结合复数分析和频率响应等方法进行分析，例如用复数和相量表示电流和电压。
三、电路分析实例为了更好地理解电路分析的方法和应用，以下以一个简单的电路实例进行分析。
假设有一个由一个电压源和两个电阻串联而成的电路。
电压源的电压为V1，第一个电阻的阻值为R1，第二个电阻的阻值为R2。
根据基尔霍夫电压定律，可以得到以下方程：V1 = I * R1 + I * R2其中I为电路中的电流。
根据欧姆定律，电流I可以表示为：I = V1 / (R1 + R2)将上述电流I代入方程中，可以得到：V1 = (V1 / (R1 + R2)) * R1 + (V1 / (R1 + R2)) * R2整理方程可以得到最终结果：V1 = V1通过此实例分析可知，该电路中的电压V1等于供电电压V1，即电压没有发生变化。
电路基础原理电路分析方法总结
电路基础原理电路分析方法总结电路分析是电子学的基础，是我们了解电路工作原理和解决电路问题的关键。
在电路分析中，我们需要掌握一些基础原理和分析方法。
本文将对电路基础原理和电路分析方法进行总结。
一、基础原理1. 电流和电压关系：根据欧姆定律，电流和电压之间满足线性关系。
电路中的电流可以通过欧姆定律（I = V/R）计算得到，其中I为电流，V为电压，R为电阻。
2. 电阻和电功率：电阻是电路中的一个重要参数，它的大小决定了电流的大小。
在电阻上消耗的功率可以通过功率定律（P = V x I）计算得到，其中P为功率，V为电压，I为电流。
3. 串联和并联电路：在电路中，电阻可以串联或并联连接。
串联连接时，电阻值相加；并联连接时，电阻值按倒数相加的倒数。
这两种连接方式在电路分析中经常出现。
二、分析方法1. 基尔霍夫定律：基尔霍夫第一定律（电流定律）指出，进入和离开一个节点的电流之和为零。
基尔霍夫第二定律（电压定律）指出，电路中任意一个闭合回路中各个元件电压之和等于电源电压之和。
基尔霍夫定律可以帮助我们找到节点电流和支路电压的关系，从而分析电路。
2. 罗尔定律：罗尔定律是基于基尔霍夫定律的一个推论，它指出，电压源与电阻串联时，电压源的电压等于电阻两端电压之和。
利用罗尔定律可以简化串联电路的分析。
3. 欧姆定律：欧姆定律通过电流、电压和电阻之间的关系提供了解决电路问题的基础。
在分析电路时，可以使用欧姆定律计算电流、电压和电阻之间的关系。
4. 超节点分析法：超节点分析法适用于含有电压源和电容的电路。
通过将电容两端的电压看作未知变量，可以简化电路分析过程。
5. 网孔分析法：网孔分析法适用于含有电流源和电感的电路。
通过定义每个网孔的电流，可以利用基尔霍夫定律方程组解出电路中各个电流的值。
通过以上分析方法，我们可以解决各种复杂电路的问题。
在实际应用中，我们还可以借助计算机辅助分析工具，如电路仿真软件，来更精确地分析电路工作情况。
