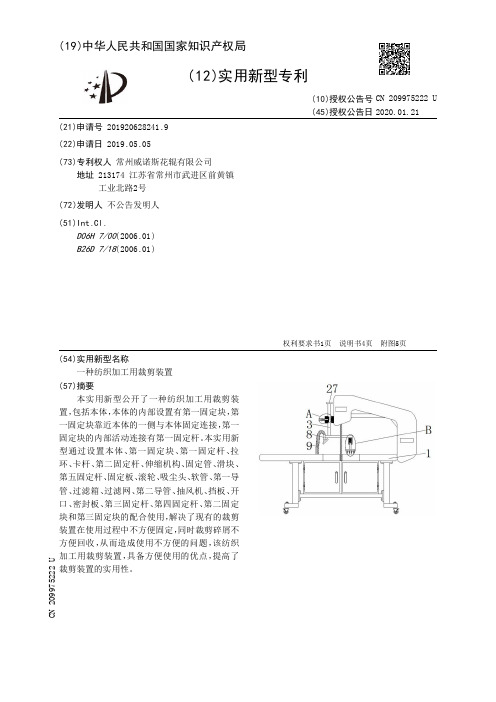

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920628241.9(22)申请日 2019.05.05(73)专利权人 常州威诺斯花辊有限公司地址 213174 江苏省常州市武进区前黄镇工业北路2号(72)发明人 不公告发明人 (51)Int.Cl.D06H 7/00(2006.01)B26D 7/18(2006.01)(54)实用新型名称一种纺织加工用裁剪装置(57)摘要本实用新型公开了一种纺织加工用裁剪装置，包括本体，本体的内部设置有第一固定块，第一固定块靠近本体的一侧与本体固定连接，第一固定块的内部活动连接有第一固定杆。
本实用新型通过设置本体、第一固定块、第一固定杆、拉环、卡杆、第二固定杆、伸缩机构、固定管、滑块、第五固定杆、固定板、滚轮、吸尘头、软管、第一导管、过滤箱、过滤网、第二导管、抽风机、挡板、开口、密封板、第三固定杆、第四固定杆、第二固定块和第三固定块的配合使用，解决了现有的裁剪装置在使用过程中不方便固定，同时裁剪碎屑不方便回收，从而造成使用不方便的问题，该纺织加工用裁剪装置，具备方便使用的优点，提高了裁剪装置的实用性。
权利要求书1页 说明书4页 附图5页CN 209975222 U 2020.01.21C N 209975222U权 利 要 求 书1/1页CN 209975222 U1.一种纺织加工用裁剪装置，包括本体（1），其特征在于：所述本体（1）的内部设置有第一固定块（2），所述第一固定块（2）靠近本体（1）的一侧与本体（1）固定连接，所述第一固定块（2）的内部活动连接有第一固定杆（3），所述第一固定块（2）的左侧设置有拉环（4），所述拉环（4）的右侧固定连接有卡杆（5），所述卡杆（5）的右侧贯穿第一固定块（2）并延伸至第一固定杆（3）的内部，所述第一固定杆（3）的底部固定连接有第二固定杆（6），所述第二固定杆（6）底部的右侧固定连接有伸缩机构（7），所述第二固定杆（6）的左侧固定连接有吸尘头（8），所述吸尘头（8）的顶部固定连通有软管（9），所述软管（9）远离吸尘头（8）的一侧固定连通有第一导管（10），所述本体（1）的背面固定连接有过滤箱（11），所述第一导管（10）的底部贯穿过滤箱（11）并延伸至过滤箱（11）的内部，所述过滤箱（11）的内部设置有过滤网（12），所述过滤网（12）的表面与过滤箱（11）的内部固定连接，所述过滤箱（11）右侧的底部固定连通有第二导管（13），所述第二导管（13）远离过滤箱（11）的一侧固定连通有抽风机（14），所述抽风机（14）的左侧与过滤箱（11）的右侧固定连接，所述过滤箱（11）左侧的底部通过合页活动连接有挡板（15），所述过滤箱（11）左侧的底部开设有开口（16），所述挡板（15）的右侧固定连接有密封板（17），所述密封板（17）的右侧与开口（16）的左侧接触，所述挡板（15）的底部固定连接有第三固定杆（18），所述第三固定杆（18）的表面套设有第四固定杆（19），所述第四固定杆（19）顶部的右侧固定连接有第二固定块（20），所述第二固定块（20）的左侧设置有第三固定块（21），所述第三固定块（21）的顶部与过滤箱（11）的底部固定连接。
【CN209741433U】一种喷雾型棉纱生产装置【专利】

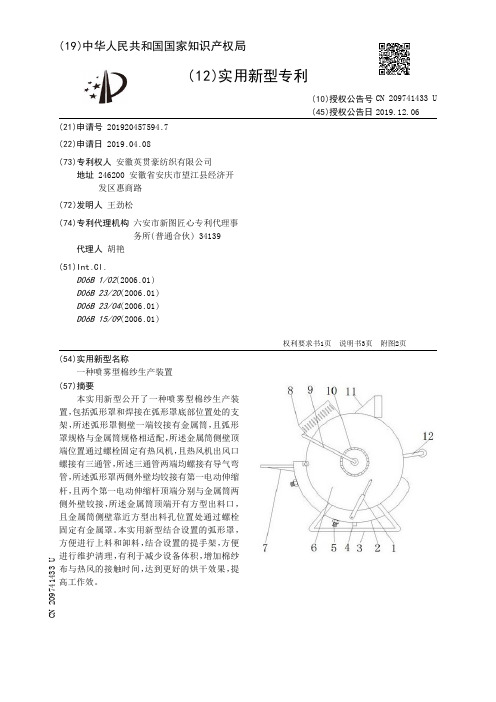

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920457594.7(22)申请日 2019.04.08(73)专利权人 安徽英贯豪纺织有限公司地址 246200 安徽省安庆市望江县经济开发区惠商路(72)发明人 王劲松 (74)专利代理机构 六安市新图匠心专利代理事务所(普通合伙) 34139代理人 胡艳(51)Int.Cl.D06B 1/02(2006.01)D06B 23/20(2006.01)D06B 23/04(2006.01)D06B 15/09(2006.01)(54)实用新型名称一种喷雾型棉纱生产装置(57)摘要本实用新型公开了一种喷雾型棉纱生产装置，包括弧形罩和焊接在弧形罩底部位置处的支架，所述弧形罩侧壁一端铰接有金属筒，且弧形罩规格与金属筒规格相适配，所述金属筒侧壁顶端位置通过螺栓固定有热风机，且热风机出风口螺接有三通管，所述三通管两端均螺接有导气弯管，所述弧形罩两侧外壁均铰接有第一电动伸缩杆，且两个第一电动伸缩杆顶端分别与金属筒两侧外壁铰接，所述金属筒顶端开有方型出料口，且金属筒侧壁靠近方型出料孔位置处通过螺栓固定有金属罩。
本实用新型结合设置的弧形罩，方便进行上料和卸料，结合设置的提手架，方便进行维护清理，有利于减少设备体积，增加棉纱布与热风的接触时间，达到更好的烘干效果，提高工作效。
权利要求书1页 说明书3页 附图2页CN 209741433 U 2019.12.06C N 209741433U权 利 要 求 书1/1页CN 209741433 U1.一种喷雾型棉纱生产装置，包括弧形罩（2）和焊接在弧形罩（2）底部位置处的支架（3），其特征在于，所述弧形罩（2）侧壁一端铰接有金属筒（6），且弧形罩（2）规格与金属筒（6）规格相适配，所述金属筒（6）侧壁顶端位置通过螺栓固定有热风机（8），且热风机（8）出风口螺接有三通管，所述三通管两端均螺接有导气弯管（9），所述弧形罩（2）两侧外壁均铰接有第一电动伸缩杆（1），且两个第一电动伸缩杆（1）顶端分别与金属筒（6）两侧外壁铰接，所述金属筒（6）顶端开有方型出料口，且金属筒（6）侧壁靠近方型出料孔位置处通过螺栓固定有金属罩（11），所述金属筒（6）内壁设有烘干机构，且两个导气弯管（9）与烘干机构连接，所述金属筒（6）侧壁靠近弧形罩（2）位置处通过螺栓固定有等距离分布的辊架（16），且辊架（16）内壁通过螺栓固定有电动辊筒，所述弧形罩（2）一端为开口结构，且弧形罩（2）侧壁靠近开口处焊接有水平放置的进料托板（7），所述弧形罩（2）内壁设有横向设置的喷雾机构，所述金属筒（6）侧壁靠近弧形罩（2）另外一端处开有方型进料口，所述金属筒（6）内壁靠近方型进料口位置处转动连接有导料辊（17）。
【CN209975131U】一种羊绒纱线加工用固色装置【专利】

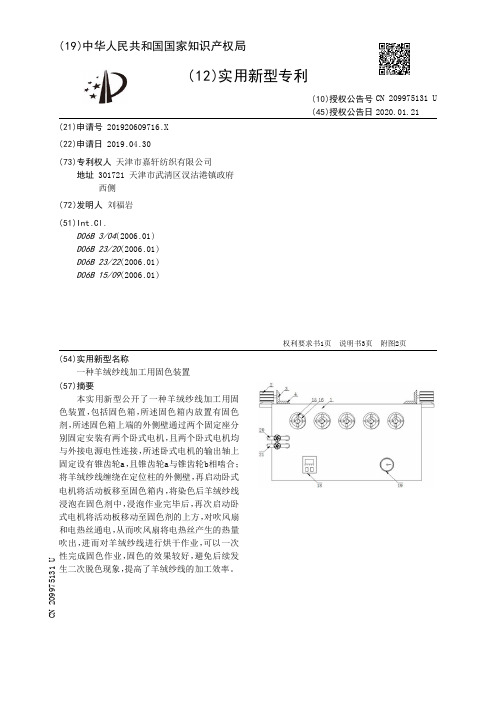

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920609716.X(22)申请日 2019.04.30(73)专利权人 天津市嘉轩纺织有限公司地址 301721 天津市武清区汊沽港镇政府西侧(72)发明人 刘福岩 (51)Int.Cl.D06B 3/04(2006.01)D06B 23/20(2006.01)D06B 23/22(2006.01)D06B 15/09(2006.01)(54)实用新型名称一种羊绒纱线加工用固色装置(57)摘要本实用新型公开了一种羊绒纱线加工用固色装置，包括固色箱，所述固色箱内放置有固色剂，所述固色箱上端的外侧壁通过两个固定座分别固定安装有两个卧式电机，且两个卧式电机均与外接电源电性连接，所述卧式电机的输出轴上固定设有锥齿轮a，且锥齿轮a与锥齿轮b相啮合；将羊绒纱线缠绕在定位柱的外侧壁，再启动卧式电机将活动板移至固色箱内，将染色后羊绒纱线浸泡在固色剂中，浸泡作业完毕后，再次启动卧式电机将活动板移动至固色剂的上方，对吹风扇和电热丝通电，从而吹风扇将电热丝产生的热量吹出，进而对羊绒纱线进行烘干作业，可以一次性完成固色作业，固色的效果较好，避免后续发生二次脱色现象，提高了羊绒纱线的加工效率。
权利要求书1页 说明书3页 附图2页CN 209975131 U 2020.01.21C N 209975131U权 利 要 求 书1/1页CN 209975131 U1.一种羊绒纱线加工用固色装置，包括固色箱(1)，其特征在于：所述固色箱(1)内放置有固色剂，所述固色箱(1)上端的外侧壁通过两个固定座分别固定安装有两个卧式电机(2)，且两个卧式电机(2)均与外接电源电性连接，所述卧式电机(2)的输出轴上固定设有锥齿轮a(3)，且锥齿轮a(3)与锥齿轮b(4)相啮合，所述锥齿轮b(4)固定设于螺纹柱(5)的顶端，所述螺纹柱(5)的外表面螺纹连接有螺纹套(7)，且螺纹套(7)卡接设于活动板(8)内部，所述活动板(8)上表面的中部卡接有轴承b(9)，所述轴承b(9)内套设有转轴(10)，且转轴(10)的顶端固定设于转盘(11)的下表面，所述转盘(11)的上表面固定设有若干个定位柱(12)，且若干个定位柱(12)形成环形设于转盘(11)的上表面，所述固色箱(1)的正面和背面均嵌入固定安装有若干个吹风扇(15)，且吹风扇(15)内固定安装有电热丝(16)，所述吹风扇(15)和电热丝(16)均与外接电源电性连接，所述固色箱(1)底部的内部开设有容腔，且容腔内密封设置有电热管(17)，所述电热管(17)与外接电源电性连接。
【CN209923603U】一种纺织用的棉线润线装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920606453.7(22)申请日 2019.04.29(73)专利权人 安徽天宇纺织有限公司地址 246500 安徽省安庆市宿松县洲头乡宗营村
(72)发明人 周应泉 (74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 沈尚林
(51)Int.Cl.D06B 3/06(2006.01)
D06B 23/20(2006.01)
D06B 23/00(2006.01)
(54)实用新型名称一种纺织用的棉线润线装置(57)摘要本实用新型公开了一种纺织用的棉线润线装置，包括操作箱，所述操作箱为前箱板端呈敞开状的箱体，所述操作箱顶箱壁上设有两个第一安装口，且两个第一安装口内口壁上固定连接有同一润线管，所述润线管内贯穿有导架，且导架两端分别延伸至润线管两管端外侧。本实用新型通过将润线油体经过储液箱加热后输出，且经过导管内的滤网过滤后再进行润线，避免润线设备中润线用的硅油在较冷气温下产生凝结，且棉线不会受油体杂质影响，保证润线效果；同时将棉线一端固定于穿线套和固定盖之间，在绕线辊收线作用下，导架套顺着导架滑动，带动棉线初始端进入润线管润线，避免污染操作人员衣物，保证润线均匀效果，提高工作效率。
权利要求书1页 说明书3页 附图1页CN 209923603 U2020.01.10
CN 209923603 U1.一种纺织用的棉线润线装置，包括操作箱(1)，其特征在于：所述操作箱(1)为前箱板端呈敞开状的箱体，所述操作箱(1)顶箱壁上设有两个第一安装口，且两个第一安装口内口壁上固定连接有同一润线管(2)，所述润线管(2)内贯穿有导架(4)，且导架(4)两端分别延伸至润线管(2)两管端外侧，所述操作箱(1)顶端外箱壁上固定连接有两个支架(3)，且导架(4)两延伸端分别固定于两个支架(3)上，两个所述支架(3)上放置有同一储液箱(6)，且储液箱(6)顶箱口内口壁转动连接有转动门(7)，所述储液箱(6)内箱壁上固定安装有加热管(8)，所述操作箱(1)顶箱壁上设有第二安装口，且第二安装口内口壁上固定安装有导管(18)，所述导管(18)和润线管(2)相连通，所述储液箱(6)底端连通有插管(16)，且插管(16)插于导管(18)内，所述插管(16)上设有开关阀，两个所述第一安装口外侧端均设有立杆(9)，且两个立杆(9)均固定与操作箱(1)顶箱壁上，两个所述立杆(9)上均转动连接有转轴(10)，出线端一侧的立杆(9)上固定安装有第一电机(12)，且第一电机(12)输出端和相邻的转轴(10)固定连接，两个所述转轴(10)远离相邻立杆(9)的一侧均螺纹套设有套罩(11)，所述导架(4)上套设有导架套(21)，且导架套(21)沿导架(4)架壁滑动，所述导架套(21)上固定连接有弹簧(20)，所述弹簧(20)缠绕于导架(4)上，且远离导架套(21)的一端固定于一侧支架(3)上，所述导架套(21)上固定安装有穿线套(22)，且穿线套(22)上设有固定盖(23)，所述操作箱(1)外箱壁上固定安装有第二电机(13)，且第二电机(13)输出端上固定套设有绕线辊(14)，所述绕线辊(14)上固定连接有拉线(15)，所述拉线(15)为钢丝线，且拉线(15)远离绕线辊(14)的一端固定连接于导架套(21)上。2.根据权利要求1所述的一种纺织用的棉线润线装置，其特征在于：两个所述第一安装口顶端外沿壁上均固定安装有防溢环罩(5)，且防溢环罩(5)环高为1CM-2.5CM。3.根据权利要求1所述的一种纺织用的棉线润线装置，其特征在于：所述操作箱(1)内侧底端放置有集料盒(24)，且集料盒(24)盒腔壁长度大于润线管(2)两管端外端距长度。4.根据权利要求1所述的一种纺织用的棉线润线装置，其特征在于：所述导管(18)顶端管口内卡有安装套(17)，且安装套(17)位于导管(18)管腔内一端固定安装有滤网(19)。5.根据权利要求1所述的一种纺织用的棉线润线装置，其特征在于：所述穿线套(22)为海绵环套，且固定盖(23)插于穿线套(22)内，所述操作箱(1)顶端外箱壁上设有和固定盖(23)对应的插槽。
【CN209553645U】一种涡流纺纱线包装用输送装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920279622.0(22)申请日 2019.03.06(73)专利权人 杭州港佳纺织仪器有限公司地址 311200 浙江省杭州市萧山经济技术开发区桥南区块鸿兴路177号(72)发明人 徐国祥 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.B65B 37/00(2006.01)B65G 41/00(2006.01)B65G 69/04(2006.01)(54)实用新型名称一种涡流纺纱线包装用输送装置(57)摘要本实用新型涉及纺纱线生产技术领域，具体的说是一种涡流纺纱线包装用输送装置，包括基座，所述基座上方通过带轮架安装有第一带轮、第二带轮和第三带轮，所述输送带包括A段和B段，所述第一带轮和第二带轮位于同一水平高度，所述A段水平设置，所述B段倾斜向下设置，所述转盘的边缘均匀的开设有插槽，所述插槽中均插接有挡板，所述转盘的正面和背面均设置有盖板，所述挡板通过螺栓固定在盖板之间。
物料经过B段时会迅速下滑到B段的末端，通过在B段的末端增设挡料机构，当挡料机构转动时，在挡板的作用下，物料被一个个从堆积的一侧运送到另一侧，使得装置能够均匀的供料，便于下一步均匀包装。
权利要求书1页 说明书3页 附图5页CN 209553645 U 2019.10.29C N 209553645U权 利 要 求 书1/1页CN 209553645 U1.一种涡流纺纱线包装用输送装置，包括基座（1），其特征在于：所述基座（1）上方通过带轮架（10）安装有第一带轮（2）、第二带轮（3）和第三带轮（4），所述第一带轮（2）、第二带轮（3）和第三带轮（4）从左至右依次设置，所述第二带轮（3）的底部安装有第四带轮（5），所述第一带轮（2）、第二带轮（3）和第三带轮（4）之间通过输送带传动连接，所述输送带包括A段（8）和B段（9），所述第一带轮（2）和第二带轮（3）位于同一水平高度，所述A段（8）水平设置，所述第三带轮（4）的高度低于第二带轮（3），所述B段（9）倾斜向下设置，所述第一带轮（2）和第二带轮（3）的带轮架（10）之间固定焊接有第一机架（6），所述第二带轮（3）和第三带轮（4）的带轮架（10）之间固定焊接有第二机架（7），所述第一机架（6）和第二机架（7）上固定有侧板（12），所述侧板（12）分布在输送带的正面和背面，所述第三带轮（4）的正上方设置有挡料机构（11），所述挡料机构（11）包括转盘（1101），所述转盘（1101）的边缘均匀的开设有插槽（1102），所述插槽（1102）中均插接有挡板（1103），所述转盘（1101）的正面和背面均设置有盖板（1104），所述挡板（1103）通过螺栓固定在盖板（1104）之间。
【CN209701962U】一种纺织机械用具有防护结构的布匹固定装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920487121.1(22)申请日 2019.04.11(73)专利权人 新昌县小狼网络科技有限公司地址 312500 浙江省绍兴市新昌县新镜路270号(丰岛花苑)(72)发明人 俞旦平 张娜 贾隗琦 魏明轩 刘凯 (74)专利代理机构 天津市科航尚博专利代理事务所(普通合伙) 12234代理人 吴疆(51)Int.Cl.B65H 35/06(2006.01)B65H 23/34(2006.01)B65H 16/06(2006.01)(54)实用新型名称一种纺织机械用具有防护结构的布匹固定装置(57)摘要本实用新型公开了一种纺织机械用具有防护结构的布匹固定装置，包括底座、背板、顶板和侧板，所述底座顶端的一侧通过焊接竖向固定安装有背板，且背板的顶端通过焊接固定安装有顶板，所述底座的两侧皆安装有侧板，所述侧板上皆安装有套筒，所述顶板底端远离背板的一侧固定安装有防护腔。
该纺织机械用具有防护结构的布匹固定装置通过设置有支撑板和滚动轴，对抽出的布匹进行压紧，避免布匹出现褶皱现象，同时，可通过按压压板将切割刀片伸出，对布匹进行切断，同时设置有保护结构，通过复位弹簧将未使用状态的刀片隐藏在内腔中，保护了工作人员的安全，结构简单、设计合理，因此便于推广。
权利要求书1页 说明书3页 附图2页CN 209701962 U 2019.11.29C N 209701962U权 利 要 求 书1/1页CN 209701962 U1.一种纺织机械用具有防护结构的布匹固定装置，包括底座(1)、背板(2)、顶板(3)和侧板(4)，其特征在于：所述底座(1)顶端的一侧通过焊接竖向固定安装有背板(2)，且背板(2)的顶端通过焊接固定安装有顶板(3)，所述底座(1)的两侧皆安装有侧板(4)，所述侧板(4)上皆安装有套筒(5)，所述顶板(3)底端远离背板(2)的一侧固定安装有防护腔(9)，所述顶板(3)的顶端竖向安装有推杆(7)，且推杆(7)的顶端固定连接有压板(6)，所述防护腔(9)一侧的顶板(3)底端竖向固定安装有支撑板(10)，且支撑板(10)的数量为两个。
【CN209872000U】一种纺织机用的组合式纺织筒【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920235162.1(22)申请日 2019.02.25(73)专利权人 朱海锋地址 314000 浙江省嘉兴市秀洲区洪合镇洪运路周安桥7号(72)发明人 朱海锋 (74)专利代理机构 杭州知管通专利代理事务所(普通合伙) 33288代理人 占伟彬(51)Int.Cl.B65H 75/10(2006.01)B65H 75/18(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种纺织机用的组合式纺织筒(57)摘要本实用新型公开了一种纺织机用的组合式纺织筒，包括纺织筒，所述纺织筒的外表面固定连接有防滑橡胶筒，所述防滑橡胶筒的表面固定连接有防滑凸起，所述纺织筒的内表面固定连接有第一弹簧垫，所述第一弹簧垫的底面与第一弹簧的一端固定连接。
该纺织机用的组合式纺织筒，通过按压拨杆后，推动圆柱滑块向杠杆方向移动时，由支撑板的表面通过支点转轴与杠杆的表面活动连接，固定橡胶块的顶面与杠杆的一端活动连接，当定位销到达圆柱滑块的表面开设有与定位销相适配的孔时，然后放开拨杆，使定位销的表面与纺织筒的内表面固定连接，从而使纺织筒紧紧的固定在固定杆表面，达到了防止纺织筒从纺织机上的固定杆上掉落的效果。
权利要求书1页 说明书3页 附图2页CN 209872000 U 2019.12.31C N 209872000U权 利 要 求 书1/1页CN 209872000 U1.一种纺织机用的组合式纺织筒，包括纺织筒(1)，其特征在于：所述纺织筒(1)的外表面固定连接有防滑橡胶筒(2)，所述防滑橡胶筒(2)的表面固定连接有防滑凸起(3)，所述纺织筒(1)的内表面固定连接有第一弹簧垫(4)，所述第一弹簧垫(4)的底面与第一弹簧(5)的一端固定连接，所述第一弹簧(5)的另一端与第二弹簧垫(6)的顶面固定连接，所述第二弹簧垫(6)的底面与固定橡胶块(7)的顶面固定连接，所述固定橡胶块(7)的顶面通过转轴与杠杆(8)的一端活动连接，所述纺织筒(1)的内表面与支撑板(9)的顶端固定连接，所述支撑板(9)的表面与支点转轴(10)的表面活动连接，所述纺织筒(1)的内表面滑动连接有圆柱滑块(11)，述定圆柱滑块(11)内表面固定连接有第三弹簧垫(12)，所述第三弹簧垫(12)的顶面与第二弹簧(13)的一端固定连接，所述第二弹簧(13)的另一端与第四弹簧垫(14)的底面固定连接，所述第四弹簧垫(14)的顶面与定位销(15)的底面固定连接，所述第四弹簧垫(14)的侧面与拨杆(16)的一端固定连接。
