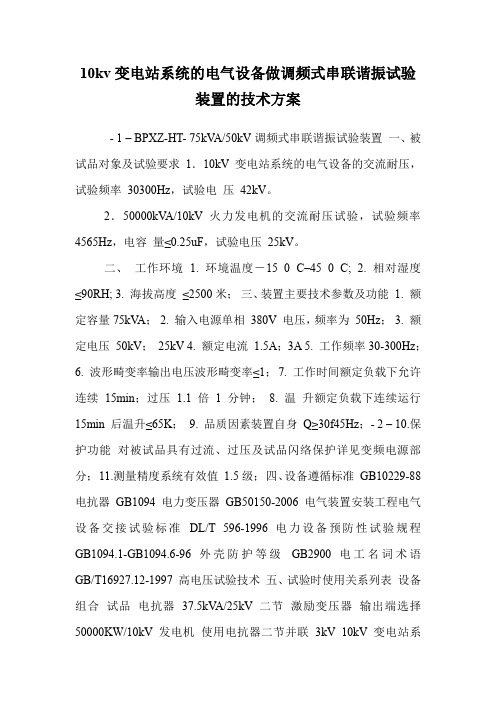

10kv变电站系统的电气设备做调频式串联谐振试验装置的技术方案
10kv变电站系统的电气设备做调频式串联谐振试验装置的技术方案- 1 – BPXZ-HT- 75kV A/50kV调频式串联谐振试验装置一、被试品对象及试验要求1．10kV 变电站系统的电气设备的交流耐压，试验频率30300Hz，试验电压42kV。
2．50000kV A/10kV 火力发电机的交流耐压试验，试验频率4565Hz，电容量≤0.25uF，试验电压25kV。
二、工作环境 1. 环境温度－15 0 C–45 0 C; 2. 相对湿度≤90RH; 3. 海拔高度≤2500米；三、装置主要技术参数及功能1. 额定容量75kV A；2. 输入电源单相380V 电压，频率为50Hz；3. 额定电压50kV；25kV 4. 额定电流1.5A；3A 5. 工作频率30-300Hz；6. 波形畸变率输出电压波形畸变率≤1；7. 工作时间额定负载下允许连续15min；过压 1.1倍1分钟；8. 温升额定负载下连续运行15min 后温升≤65K；9. 品质因素装置自身Q≥30f45Hz；- 2 – 10.保护功能对被试品具有过流、过压及试品闪络保护详见变频电源部分；11.测量精度系统有效值1.5级；四、设备遵循标准GB10229-88 电抗器GB1094 电力变压器GB50150-2006 电气装置安装工程电气设备交接试验标准DL/T 596-1996 电力设备预防性试验规程GB1094.1-GB1094.6-96 外壳防护等级GB2900 电工名词术语GB/T16927.12-1997 高电压试验技术五、试验时使用关系列表设备组合试品电抗器37.5kV A/25kV 二节激励变压器输出端选择50000KW/10kV 发电机使用电抗器二节并联3kV 10kV 变电站系统电气设备使用电抗器二节串联3kV 六、装置容量确定50000kV A/10kV 火力发电机的交流耐压试验，试验频率4565Hz，电容量≤0.25uF，试验电压25kV。
35kV高压开关柜及母线的交流耐压试验的技术方案
BPXZ—HT-108kV A/108kV调频式串联谐振试验装置一、被试品对象1、35kV，500mm²及以下,长度500m以下的电缆交流耐压试验，电容量≤0。
116μF，试验频率为30-300Hz，试验电压52kV。
2、35kV/40MV A变压器的交流耐压试验,电容量≤0。
015F，试验频率为45-65Hz，试验电压68kV.3、35kV高压开关柜及母线的交流耐压试验,试验频率为30—300Hz，试验电压不超过100kV.工作环境1.环境温度:－150C–45 0C;2.相对湿度:≤90%RH;3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：108kV A;2.输入电源:单相380V电压，频率为50Hz;3.额定电压：108kV；27kV；4.额定电流:1A；4A；5.工作频率：30-300Hz；6.波形畸变率:输出电压波形畸变率≤1％；7.工作时间:额定负载下允许连续60min;8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz）；10.保护功能：对被试品具有过流、过压及试品闪络保护（详见变频电源部分）；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229—88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596—1996 《电力设备预防性试验规程》GB1094。
1—GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927。
1～2-1997《高电压试验技术》四、装置容量确定:35kV,500mm²及以下，长度500m以下的电缆交流耐压试验,电容量≤0。
116μF，试验频率为30-300Hz,试验电压52kV。
频率取50Hz试验电流 I=2πfCU=2π×50×0.116×10—6×52×103=1。
BPXZ-HT-54kVA54kV(2)变频式串联谐振耐压装置
BPXZ-HT-54kV A/54kV变频串联谐振试验装置技术方案BPXZ-HT-54kV A/54kV/18kV变频串联谐振试验装置一、被试品对象及试验要求1、35kV，截面积300mm²，长度500m以内电缆的交流耐压试验，试验频率为30-300Hz,电容量≤0.05uF，试验电压52kV。
2、10kV，截面积300mm²，长度500m以内电缆的交流耐压试验，试验频率为30-300Hz,电容量≤0.11uF，试验电压22kV。
二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：54kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：54kV；18kV4.额定电流：1A；3A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定35kV，截面积300mm²，长度500m以内电缆的交流耐压试验，试验频率为30-300Hz,电容量≤0.05uF，试验电压52kV。
频率取55Hz试验电流 I=2πfCU试 =2π×55×0.05×10-6×52×103=0.89A对应电抗器电感量 L=1/ω2C=165H设计三节电抗器，使用电抗器三节串联，单节电抗器为18kVA/18kV/1A/55H验证：1、10kV，截面积300mm²，长度500m以内电缆的交流耐压试验，试验频率为30-300Hz,电容量≤0.11uF，试验电压22kV。

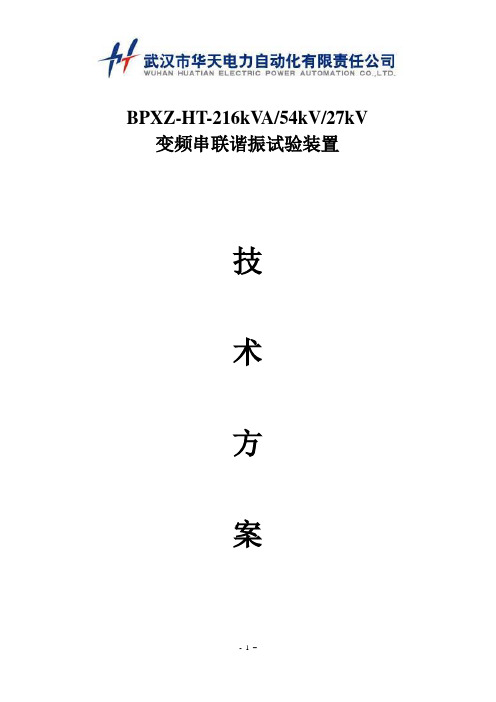

BPXZ-HT-216kVA54kV27kv调频式串联谐振试验装置
BPXZ-HT-216kV A/54kV/27kV 变频串联谐振试验装置技术方案BPXZ-HT-216kV A/54kV/27kV变频串联谐振试验装置一、被试品对象及试验要求1．35kV/300mm2电缆2000m，电容量≤0.38μF，试验频率为30-300Hz,试验电压52kV。
2．10kV/300mm2电缆4000m，电容量≤1.48μF，试验频率为30-300Hz,试验电压22kV。
3．10kV/150mm2电缆5000m，电容量≤1.4μF，试验频率为30-300Hz,试验电压22kV。
4．10kV/120mm2电缆5500m，电容量≤1.43μF，试验频率为30-300Hz,试验电压22kV。
5．10kV/90mm2电缆6000m，电容量≤1.44μF，试验频率为30-300Hz,试验电压22kV。
6．10kV/50mm2电缆7500m，电容量≤1.43μF，试验频率为30-300Hz,试验电压22kV。
二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：216kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：27V；54kV；4.额定电流：8A；4A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五装置容量确定35kV/300mm2电缆2000m，电容量≤0.38μF，试验频率为30-300Hz,试验电压52kV。

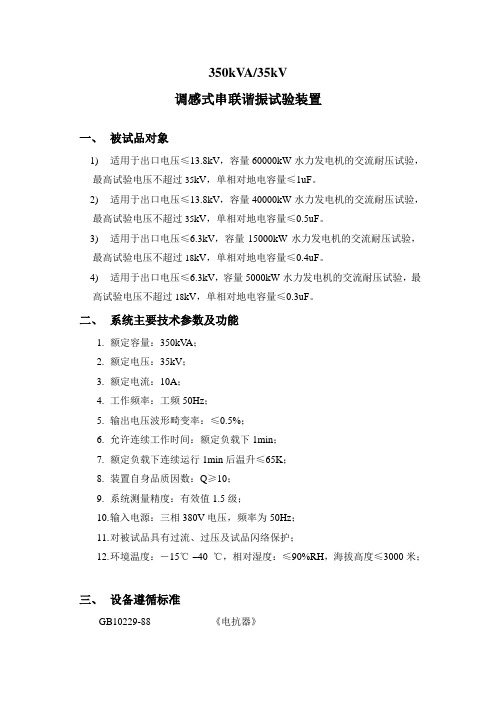

350kVA35kV调感式串联谐振试验装置
350kV A/35kV调感式串联谐振试验装置一、被试品对象1)适用于出口电压≤13.8kV，容量60000kW水力发电机的交流耐压试验，最高试验电压不超过35kV，单相对地电容量≤1uF。
2)适用于出口电压≤13.8kV，容量40000kW水力发电机的交流耐压试验，最高试验电压不超过35kV，单相对地电容量≤0.5uF。
3)适用于出口电压≤6.3kV，容量15000kW水力发电机的交流耐压试验，最高试验电压不超过18kV，单相对地电容量≤0.4uF。
4)适用于出口电压≤6.3kV，容量5000kW水力发电机的交流耐压试验，最高试验电压不超过18kV，单相对地电容量≤0.3uF。
二、系统主要技术参数及功能1.额定容量：350kV A；2.额定电压：35kV；3.额定电流：10A；4.工作频率：工频50Hz；5.输出电压波形畸变率：≤0.5%；6.允许连续工作时间：额定负载下1min；7.额定负载下连续运行1min后温升≤65K；8.装置自身品质因数：Q≥10；9.系统测量精度：有效值1.5级；10.输入电源：三相380V电压，频率为50Hz；11.对被试品具有过流、过压及试品闪络保护；12.环境温度：－15℃–40 ℃，相对湿度：≤90%RH，海拔高度≤3000米；三、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-91《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》四、1、试验电源及L、Cx关系表注：C x为被试品电容量交流工频耐压试验：采用串联谐振试验装置做发电机交流耐压试验；2、装置容量的确定（一）不同电压下发电机试验时电容量配置关系表五、系统配置及其参数1.激励变压器40kV A/4kV/0.4kV 1台额定容量：40kV A；输入电压：400V，单相；输出电压：4kV结构：干式重量：约120kg；额定运行1分钟后线圈对空气温升：≤65K;2.谐振操作台40kV A/380V（含调压器）1台额定容量：40kV A；输入电压：380V；输出电压：0~430V；保护功能：零位、过流、过压及试品闪络保护；重量：约130kg；3.可调电抗器210kV A/35kV 1台额定容量：210kV A；额定电压：35kV；额定电流：6A；可调电感量：15H-40H；品质因数：Q≥30；结构：干式；数量：1台；重量：约180kg；4.固定电抗器70kV A/35kV 2台额定容量：70kV A；额定电压：35kV；额定电流：2A；电感量：56H；品质因数：Q≥30；结构：干式；数量：1台；重量：约55kg；5.分压器50kV 1台额定电压：50kV；测量精度：交流有效值1.5级；介质损耗：tgσ≤0.5%；分压比：1000：1，分压比误差：≤1.0%；重量：约8kg；6.补偿电容器35kV/0.1uF额定电压：35kV额定电容量：0.1uF重量：9kg六、供货清单一览表（一）配置设备一览表（二）备品备件及相关资料一览表七、装置主要特点及功能1.反击过电压和传递过电压保护：本装置以妥善的接线方式、完善的保护环节和能量的逐级吸收，防止反击过电压和传递过电压的侵害。
35kV高压开关柜及母线的交流耐压试验的技术方案
BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1、35kV，500mm²及以下，长度500m以下的电缆交流耐压试验，电容量≤0。
116μF，试验频率为30-300Hz,试验电压52kV.2、35kV/40MV A变压器的交流耐压试验,电容量≤0。
015F，试验频率为45—65Hz,试验电压68kV。
3、35kV高压开关柜及母线的交流耐压试验，试验频率为30-300Hz,试验电压不超过100kV.工作环境1.环境温度：－150C–450C;2.相对湿度：≤90%RH；3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：108kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压:108kV；27kV；4.额定电流：1A;4A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1％;7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30（f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护（详见变频电源部分）；11.测量精度：系统有效值1。
5级；三、设备遵循标准GB10229—88 《电抗器》GB1094《电力变压器》GB50150—2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094。
1-GB1094。
6—96 《外壳防护等级》GB2900《电工名词术语》GB/T16927。
1～2—1997《高电压试验技术》四、装置容量确定：35kV，500mm²及以下，长度500m以下的电缆交流耐压试验，电容量≤0。
116μF，试验频率为30-300Hz，试验电压52kV。
频率取50Hz试验电流 I=2πfCU=2π×50×0。
116×10—6×52×103=1。
110kVGIS的交流耐压试验技术方案
BPXZ-HT-384kV A/192kV调频式串联谐振试验装置一、被试品对象及试验要求1．110kV电缆，截面积400mm²，长度0.4km以内，电容量≤0.066uf,最高试验电压128kV。
2．35kV电缆，截面积300mm²，长度1.5km以内，电容量≤0.285uf,最高试验电压52kV。
3．110kVGIS的交流耐压试验，试验频率30-300Hz,试验电压不超过184kV。
二、工作环境1.环境温度：－150C–45 0C；2.相对湿度：≤90%RH；3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：384kV A；2.输入电源：380V电压，频率为50Hz；3.额定电压：32kV；64kV；192kV4.额定电流：12A；6A；2A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍3分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量的确定35kV电缆，截面积300mm²，长度1.5km以内，电容量≤0.285uf,最高试验电压52kV。
试验电流 I=2πfCU试=2π×35×0.285×10-6×52×103=3.3A对应电抗器电感量 L=1/ω2C=80H设计六节电抗器，使用电抗器二节串联三组并联可满足35kV电缆试验要求，则单节电抗器为64kVA/32kV/2A/120H。
BPXZ-HT-1080kVA54kV调频式串联谐振试验装置
BPXZ-HT-1080kV A/54kV 变频串联谐振试验装置技术方案BPXZ-HT-1080kV A/54kV变频串联谐振试验装置一、被试品对象及试验要求35kV/300mm2电缆，长度8km以下耐压试验，电容量≤1.52uf，试验频率30-300Hz，试验电压不超过52kV。
二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：1080kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：54kV；4.额定电流：20A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定35kV/300mm2电缆，长度8km以下耐压试验，电容量≤1.52uf，试验频率30-300Hz，试验电压不超过52kV。
频率取37Hz，则试验电流I=2πfCU试 =2π×37×1.52×10-6×52×103=18.4A对应电抗器电感量 L=1/ω2C=13H设计二节电抗器，使用电抗器二节并联可满足试验，则电抗器单节为540kV A/54kV/10A/26H六、系统配置及其参数1.激励变压器JLB-50kV A/2.5kV/0.4kV 1台a)额定容量：50kV A；b)输入电压：380V，单相；c)输出电压：2.5kV ；d)结构：油浸式；e)重量：约220kg；2.变频电源BPXZ-HT-50kW/380V 1台a)额定输出容量：50kWb)工作电源：380±10%V（单相），工频c)输出电压：0 – 400V，单相，d)额定输入电流：132Ae)额定输出电流：132Af)输出波形：正弦波g)电压分辨率：0.01kVh)电压测量精度：0.5%i)频率调节范围：20 – 300Hzj)频率调节分辨率：≤0.1Hzk)频率稳定度：0.1%l)运行时间：额定容量下连续60minm)额定容量下连续运行60min元器件最高温度≤65K;n)噪声水平：≤50dBo)可实现以下功能1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程4)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。
BPXZ-HT-3200kVA128kV交联电缆交流耐压装置
BPXZ-HT-3200kV A/128kV 调频式串联谐振耐压装置技术方案BPXZ-HT-3200kV A/128kV调频式串联谐振试验装置一、被试品对象及试验要求1．64kV/110kV/400mm2电缆5000m，电容量≤0.825μF，试验频率为30-300Hz,试验电压128kV。
二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：3200kV A；2.输入电源：380V电压，频率为50Hz；3.额定电压：128kV；4.额定电流：25A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许持续60min3分钟；8.温升：额定负载下持续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.庇护功能：对被试品具有过流、过压及试品闪络庇护(详见变频电源局部)；11.测量精度：系统有效值1.5级；四、设备遵循尺度GB10229-88 电抗器GB1094电力变压器GB50150-2006电气装置安装工程电气设备交接试验尺度DL/T 596-1996 电力设备预防性试验规程GB1094.1-GB1094.6-96 外壳防护等级GB2900电工名词术语GB/T16927.1~2-1997高电压试验技术五、装置容量确定64kV/110kV,400mm2电缆5000m，电容量≤0.825μF，试验频率为30-300Hz,试验电压128kV。
试验电流I=2πfCU试 =2π×35×0.825×10-6×128×103=2A对应电抗器电感量 L=1/ω2C=25H设计四节电抗器，使用四节电抗器并联，那么电抗器单节为800kV A/128kV/A/100H，系统总容量为3200kV A。
35kV高压开关柜及母线的交流耐压试验的技术方案
.BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1、35kV，500mm2及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。
2、35kV/40MV A变压器的交流耐压试验，电容量≤0.015F，试验频率为45-65Hz，试验电压68kV。
3、35kV高压开关柜及母线的交流耐压试验，试验频率为30-300Hz，试验电压不超过100kV。
工作环境0 045 –C; 1.环境温度：－15C2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：108kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：108kV；27kV；4.额定电流：1A；4A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》..GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》四、装置容量确定：35kV，500mm2及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。
频率取50Hz-63=1.89A 10×5250π××0.116×10×试验电流 I=2πfCU=2试2C=90Hω对应电抗器电感量 L=1/设计四节电抗器，使用电抗器二节串联二组并联,则单节电抗器为27kVA/27kV/1A/90H验证：1、35kV/40MV A变压器的交流耐压试验，电容量≤0.015F，试验频率为45-65Hz，试验电压68kV。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
BPXZ-HT-360kVA/360kV
调感式串联谐振耐压装置技术方案
技
术
方
案
BPXZ-HT-360kVA/360kV
调感式串联谐振试验装置技术方案
1 被试品对象及试验要求
500KV等级电磁式/电容互感器，试验频率为50Hz,试验电压不
2
超过360kV。
2 工作环境
1. 使用环境温度: -20℃～+55℃
2 相对湿度: ≤90%（25℃）
3 工作频率: 50Hz±0.5Hz
4. 相对湿度：≤90%RH;
5. 海拔高度: ≤2500米；
6 电源波形畸变系数小于5%
3. 装置主要技术参数及功能，
1. 额定容量：360kVA；
2. 输入电源：220V，频率为50Hz；
3. 额定电压：360KV；
4. 额定电流：1A；
5. 工作频率：50Hz；
6. 波形畸变率：输出电压波形畸变率≤1%；
7. 工作时间：额定负载下允许连续5min；过压1.1倍1分钟；
8. 温 升：额定负载下连续运行5min后温升≤45K；
9. 品质因素：装置自身Q≥10(f=50Hz)；
10. 测量精度：系统有效值1.5级；
11. 环境电磁场干扰所引起标准器的误差变化，小于被检互感器基
本误差限值的1/20；由检定接线引起被检互感器误差的变化，
小于被检互感器误差限值的1/10
12. 单台电抗器耐压60KV
3
4． 设备遵循标准
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
JB3570-1991
五、系统配置及其参数
1. 激励变压器JLB-25kVA/25kV 1台
a) 额定容量：25kVA；
b) 输入电压：220V，单相；
c) 输出电压：25kV；
d) 结 构：干式；
e) 重 量：约45 kg；
2. 控制电源BPXZ-HT-25KVA/220V 1
台
a) 额定输出容量：25KVA
b) 工作电源：220±10%V 工频
d) 输出电压：0 - 250V，
g) 额定输入电流：125A
h) 额定输出电流：125A
i) 运 行 时 间：额定容量下连续15min
4
j) 额定容量下连续运行5min元器件最高温度≤45K;
k) 噪 声 水 平：≤50dB
3. 可调电抗器 DK-60kVA/60kV 6节
a) 额定容量：60kVA;
b) 额定电压：60kV；
c) 额定电流：1A；
d) 电 感 量： 75kΩ～300KΩ单节可调
e) 品质因素：Q≥10 (f=50Hz)；
f) 结 构：干式；
g) 重 量：约65kg；
八、供货清单一览表
（一）配置设备一览表
序号 设 备 名 称 型 号 及 规 格 单位 数量 备注
1 激励变压器 JLB-25kVA/25kV /0.4kV 台 1
2 控制电源 BPXZ-HT-25KVA/0.22kV 台 1
3 高压电抗器 DK-60kVA/60kV 台 6
4 底座及联接线 套 1
（二）相关资料一览表
序号 资 料 名 称 单位 数量 备 注
1 出厂试验报告 份 1
2 成套装置使用说明书 份 1
3 产品合格证和用户意见卡 套 1
5
九 设备技术性能
9.1.1输出电压波形好，回路处于工频谐振状态，对工频基波电流呈低
电抗，而对其他谐波电流呈高电抗，有优良的滤波性能。
9.1.2需要电源容量小。由于回路呈谐振状态，输出容量是所需电源容
量的Q倍，品质因数Q值可达20～80。
9.1.3当试品发生击穿，回路失谐，电抗器立即起到限制短路电流作用，
回路电流只有正常工作电流的1/Q，不会加剧对被试品的破坏。
9.1.4该装置为干式组合式串联谐振装置，由干式试验变压器（励磁变
压器）和一台干式电抗器组成。
9.1.5本装置整套设备应为组合式，适合现场使用。
9.1.6调压控制箱有过流保护功能，过流保护采用拨码整定。
9.1.7本装置使用的电抗器应采用连续可调节气隙的方式,方便的宽范
围的调节其电感值，
9.2串联谐振升压设备
电抗器与励磁变压器
9.2.1电抗器的电感值与额定电感值之差不超过额定电感值的-5%～
+3%。
9.2.2电抗器绝缘水平能耐受其额定电压的1.2倍工作频率电压作用
5min不发生闪络、击穿。
9.2.3电抗器在谐振装置工作时对应的负荷和时间下，绕组温升不大于
45K。
9.2.4电抗器在额定电压下，5min内进行两次高端对地短路放电，整个
装置不发生损坏。
9.2.5电抗器局部放电试验在装置自身系统下进行，在额定电压下不大
于10pC。
9.2.6调感电抗器操作性能平稳、灵敏、无卡涩，并可连续可调，气隙
位置指示与电感值有对应关系，指示位置应正确、可靠。
9.2.7电抗器操作系统的连接为软连接，具有一定的调节范围。
9.2.8电抗器空载损耗耐压后值与耐压前值之比不大于1.02倍。
9.2.9励磁变压器的直流电阻、变比、绝缘电阻、介损性能要求符合
6
GB1094.1、GB1094.2、GB1094.5的性能要求。
9.2.10干式励磁变压器温升性能满足额定容量条件下绕组温升不大于
45K，绝缘不开裂。
9.2.11励磁变压器绝缘水平应耐受工作频率下的1.2倍额定输出电压
作用5min，不发生闪络、击穿。
十、售后服务
1、该设备到货后，供方负责该套设备现场调试并协助需方完成第一
次现场试验，并负责设备的操作及人员技术培训。
2、供方对提供的所有产品实行保修，保修期为发货之日起一年时间，
保修期内负责免费检查，零部件的更换。
3、超过一年的产品供方常年负责维修，且只收取维修成本费用。
4、实行24小时快速响应服务，在接到需要服务的电话或传真后,24
小时实行技术响应,如有需要供方售后服务人员可在48小时内到达现
场;
5、 如有异议，另行沟通。
