纳米材料的制备及其在光电领域的应用
纳米材料的制备及其在光电领域的应用随着科学和技术的不断发展，纳米材料这一领域也逐渐走向成熟。
纳米材料不仅具有普通材料所没有的特性，而且在光电领域具有广泛的应用前景。
本文将详细介绍纳米材料制备的方法和纳米材料在光电领域的应用。
一、纳米材料的制备方法1.溶胶-凝胶法溶胶-凝胶法是纳米材料制备中常用的方法，即将金属离子溶液中的化学物质加入胶体溶液中，在高温下将其凝胶化，形成粉末或块状材料。
溶胶-凝胶法相比常规合成方法，制备时间更短，制备的纳米材料尺寸更为均匀。
2.溶液扩散法溶液扩散法是将物质溶解在水或有机溶剂中，制成粘稠的溶液，然后将其置于气液接触面上，让其自然蒸发而结晶制备纳米材料。
溶液扩散法适用于制备不易溶解或易受溶剂污染的高纯度纳米材料，制备过程简单，但制备时间较长。
3.蒸发凝聚法蒸发凝聚法是将气相材料送入真空环境中，使其冷凝成固体材料。
该方法适用于制备高纯度、高晶态的纳米材料，但制备过程中对真空环境的要求比较高。
4.物理气相沉积法物理气相沉积法是通过将金属材料或金属离子溶液蒸发成气体，然后将气态金属离子沉积在底板上制备纳米材料。
该方法制备的纳米材料质量高，尺寸均匀，但设备投资较大。
二、纳米材料在光电领域的应用1.太阳能电池纳米材料具有较高的比表面积和特殊的光学、电学性质，因此在太阳能电池领域具有广泛的应用前景。
例如，氧化钛纳米材料具有良好的光催化性能，可用于分解水制氢；钙钛矿纳米晶体可用于制备高效率的太阳能电池。
2.光触媒光触媒是一种将光能转化为化学能的材料。
纳米材料在光触媒领域的应用非常广泛，例如，纳米氧化锌催化剂可用于有机废水的处理，在水质净化方面有着重要的应用。
3.纳米荧光材料纳米荧光材料由于具有良好的荧光性能，因此在生物医学、光学传感器等领域有着重要应用。
例如，氧化镓纳米材料可用于制备高效荧光探针，用于肿瘤诊断和治疗。
结语：随着科技的飞速发展，纳米材料在光电领域的应用前景越来越广阔。
本文介绍了纳米材料的制备方法和在光电领域的应用，希望可以为读者提供一些参考，引发更多关于纳米材料应用的探讨。
光电二极管制备工艺流程
光电二极管制备工艺流程The manufacturing process of photodiodes involves several key steps that are essential for producing high-quality and reliable devices. One of the first steps in the process is the selection of the appropriate semiconductor material for the photodiode. This material is crucial as it determines the sensitivity and performance of the photodiode. Common choices for semiconductor materials include silicon, gallium arsenide, and indium gallium arsenide.光电二极管的制造过程包括几个关键步骤，这些步骤对于生产高质量和可靠的器件至关重要。
过程中的第一步之一是选择适合光电二极管的半导体材料。
这种材料非常关键，因为它决定了光电二极管的灵敏度和性能。
常见的半导体材料选择包括硅、砷化镓和铟镓砷化物。
After the semiconductor material is selected, the next step in the manufacturing process is the fabrication of the photodiode structure. This involves the deposition of various layers of semiconductor material and metal contacts on a substrate. The precise control of these deposition processes is essential to ensure that the photodiode operates efficiently and reliably. Additionally, thefabrication process may also include steps such as photolithography and etching to define the geometry of the photodiode.选择半导体材料之后，制造过程的下一步是制造光电二极管结构。
光电材料工程中的技术问题与解决方案
光电材料工程中的技术问题与解决方案光电材料工程是近年来迅速发展的一个新兴领域，在能源、信息、通信、医疗等方面都有着广泛的应用。
然而，在材料生产、设备制造、应用研究等方面，仍然存在一些技术问题亟需解决。
本文将介绍光电材料工程中的一些技术问题及其解决方案，以期为业界提供一些有益的参考。
一、材料制备方面的技术问题与解决方案1. 薄膜制备过程中的缺陷问题在光电材料工程中，薄膜是制作器件的重要材料之一。
然而，薄膜制备过程中常常出现各种缺陷，影响了材料性能和器件效率。
例如，薄膜可能出现晶体缺陷、沉积层析等问题，使其失去均匀性和稳定性。
为了解决这些问题，研究人员采用了许多不同的方法，如气相沉积、离子束沉积、物理气相沉积等。
2. 光敏材料的选择问题在光电器件中，光敏材料的选择非常重要。
它的光电转换效率、响应速度、灵敏度等性能直接影响到器件的工作效果和寿命。
目前市面上常用的光敏材料主要有硫化铅、硒化镉等。
然而，这些材料具有毒性和环境污染性等问题。
因此，寻找一种高效、环保、安全的光敏材料成为了业内研究的重点之一。
二、器件设计和制造方面的技术问题与解决方案1.器件的可靠性问题在实际应用中，光电器件需要具有高稳定性和可靠性。
例如，光电传感器需要以高精度、高灵敏度的方式检测光信号，而在复杂的工作环境下，器件会受到高温、高压、辐射等外界因素的干扰，导致器件的性能和寿命受到影响。
因此，在器件的设计和制造过程中，需要充分考虑材料、结构、工艺等因素，优化器件的性能和可靠性。
2.器件的制造精度问题在光电器件制造中，精度是一个非常关键的问题。
如果器件的精度不高，就会影响到整个器件的性能和稳定性。
如在光纤通信系统中，光纤接头的接触质量和精度非常重要，直接影响光信号的传输质量。
因此，在器件制造的过程中，需要采用一些高精度的加工技术和设备，如激光焊接、微纳加工等。
三、光电器件应用研究方面的技术问题与解决方案1.光电器件的集成问题在实际应用中，光电器件需要与其他系统进行集成。
有机光电材料.课件
提高有机发光二极管性能策略
材料优化
研发新型有机材料，提高发光效率、稳定性和寿命，降低 成本，推动OLED技术的广泛应用。
器件结构优化
通过改进器件结构，如采用多层结构、微腔效应等，提高 OLED的光电性能和色彩表现。
制造工艺改进
优化制造工艺，如提高薄膜制备质量、降低界面电阻等， 提高OLED的生产效率和良品率。
国内外研究现状及发展趋势
国内研究现状
01
介绍国内在有机光电材料研究方面的进展，包括科研
团队、研究成果及应用情况。
国外研究现状
02 概述国外在有机光电材料领域的研究动态，关注国际
前沿发展趋势。
发展趋势
03
预测有机光电材料未来的发展趋势，提出可能的研究
方向和挑战。
02
有机光电材料基础知识
有机光电材料分类
低成本
有机光电材料制备工艺相 对简单，成本较低，有利 于大规模生产。
有机光电材料应用领域
显示技术
OLED显示器具有自发光、高对比度、轻薄等优点，已广泛应用于 电视、手机等电子产品。
光伏技术
聚合物太阳能电池具有重量轻、可弯曲折叠等特点，适用于便携式 设备和特殊应用场景。
光探测技术
有机光电探测器具有高灵敏度、快速响应等特点，可用于图像传感 、光通信等领域。
溅射镀膜
利用高能粒子轰击靶材，使材料溅射出来并沉积在基底上。
分子束外延
在超高真空条件下，精确控制分子束流，实现高质量薄膜的外延 生长。
其他制备技术
化学气相沉积
通过气态反应物在基底表面发生化学反应，生成所需材料薄膜。
电化学沉积
利用电化学方法在基底上沉积材料，实现薄膜制备。

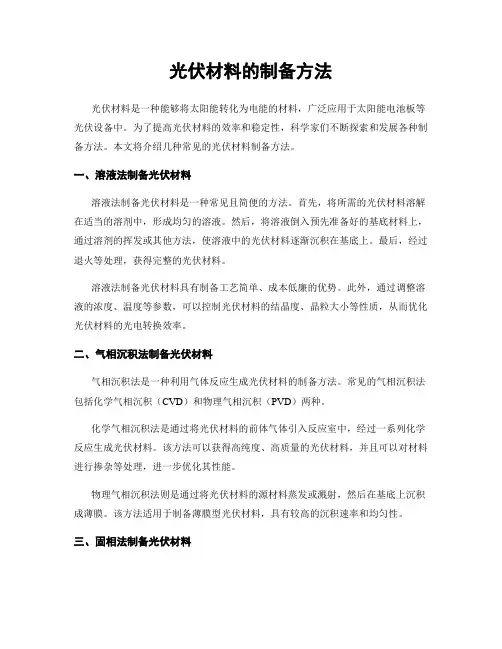

光伏材料的制备方法
光伏材料的制备方法光伏材料是一种能够将太阳能转化为电能的材料，广泛应用于太阳能电池板等光伏设备中。
为了提高光伏材料的效率和稳定性，科学家们不断探索和发展各种制备方法。
本文将介绍几种常见的光伏材料制备方法。
一、溶液法制备光伏材料溶液法制备光伏材料是一种常见且简便的方法。
首先，将所需的光伏材料溶解在适当的溶剂中，形成均匀的溶液。
然后，将溶液倒入预先准备好的基底材料上，通过溶剂的挥发或其他方法，使溶液中的光伏材料逐渐沉积在基底上。
最后，经过退火等处理，获得完整的光伏材料。
溶液法制备光伏材料具有制备工艺简单、成本低廉的优势。
此外，通过调整溶液的浓度、温度等参数，可以控制光伏材料的结晶度、晶粒大小等性质，从而优化光伏材料的光电转换效率。
二、气相沉积法制备光伏材料气相沉积法是一种利用气体反应生成光伏材料的制备方法。
常见的气相沉积法包括化学气相沉积（CVD）和物理气相沉积（PVD）两种。
化学气相沉积法是通过将光伏材料的前体气体引入反应室中，经过一系列化学反应生成光伏材料。
该方法可以获得高纯度、高质量的光伏材料，并且可以对材料进行掺杂等处理，进一步优化其性能。
物理气相沉积法则是通过将光伏材料的源材料蒸发或溅射，然后在基底上沉积成薄膜。
该方法适用于制备薄膜型光伏材料，具有较高的沉积速率和均匀性。
三、固相法制备光伏材料固相法是一种将固体前体材料通过热处理生成光伏材料的方法。
通常，将适量的前体材料混合均匀，然后在高温下进行热处理，使前体材料发生相应的化学反应，最终生成光伏材料。
固相法制备光伏材料具有制备过程简单、适用范围广的特点。
此外，通过调控热处理的温度、时间等参数，可以控制光伏材料的晶体结构和形貌，从而调节其光电性能。
四、激光烧结法制备光伏材料激光烧结法是一种利用激光束对光伏材料进行加热和烧结的方法。
通过调节激光的功率和扫描速度，可以实现对光伏材料的局部烧结，从而得到具有良好结晶性和致密性的材料。
激光烧结法制备光伏材料具有高效、高精度的特点。
光伏材料制备技术
光伏材料制备技术光伏材料制备技术是指利用各种材料制备太阳能电池的工艺技术。
光伏材料是太阳能电池的核心组成部分，其制备技术的发展直接影响着太阳能电池的性能和成本。
随着太阳能产业的快速发展，光伏材料制备技术也在不断创新和改进，为太阳能产业的可持续发展提供了重要支撑。
首先，光伏材料的制备技术涉及到材料的选择和准备。
目前常用的光伏材料包括单晶硅、多晶硅、非晶硅、硒化镉、铜铟镓硒等。
不同的材料具有不同的光电转换效率和成本，因此在制备技术上需要根据具体材料的特性进行选择和准备。
例如，对于硅材料，需要通过晶体生长和切割工艺获得单晶或多晶硅片；对于非晶硅材料，需要通过化学气相沉积或磁控溅射等工艺制备薄膜材料。
其次，光伏材料的制备技术还包括材料的加工和表面处理。
在制备太阳能电池时，需要对材料进行光电特性调控和电极制备。
例如，对于硅材料，需要进行光伏效应的增强和光电子的分离，通常通过表面纳米结构的制备和表面氧化等工艺实现；对于薄膜材料，需要通过掺杂和金属电极的制备来提高光电转换效率和电子传输速度。
最后，光伏材料的制备技术还涉及到组件的封装和性能测试。
在制备太阳能电池组件时，需要将单个电池片组装成组件，并进行密封封装和外部连接。
同时，需要对组件的性能进行严格测试和评估，包括光电转换效率、耐久性和环境适应性等指标。
总的来说，光伏材料制备技术是太阳能电池产业的核心技术之一，其发展水平直接影响着太阳能电池的性能和成本。
当前，随着新材料和新工艺的不断涌现，光伏材料制备技术正朝着高效、低成本、环保的方向不断发展，为太阳能产业的可持续发展提供了重要支撑。
希望通过不断的技术创新和合作交流，能够推动光伏材料制备技术的进一步提升，为太阳能产业的发展贡献更多的力量。
CuInS2和ZnS光电材料的制备及结构表征中期报告
CuInS2和ZnS光电材料的制备及结构表征中期报告摘要：本文对CuInS2和ZnS光电材料的制备与结构表征进行了中期分析和总结。
本研究采用了溶剂热法制备CuInS2和ZnS纳米粉体，并采用X 射线衍射（XRD）、扫描电子显微镜（SEM）和紫外-可见漫反射光谱（UV-Vis DRS）等测试技术对样品的结构和性质进行了表征。
结果表明，CuInS2和ZnS的制备工艺对其结构和性质均有明显影响。
关键词：CuInS2；ZnS；溶剂热法；XRD；SEM；UV-Vis引言：针对能源紧缺问题，光电材料在近年来得到了广泛的关注。
其中，CuInS2和ZnS作为一种新型的光电材料具有极高的应用潜力，可用于太阳能电池、发光二极管等领域。
本研究采用溶剂热法制备CuInS2和ZnS 纳米粉体，并通过XRD、SEM和UV-Vis DRS等技术进行结构和性质表征，为后期研究和应用奠定基础。
实验：1.制备CuInS2纳米粉体将Cu（NO3）2·3H2O、In（NO3）3·3H2O和SC[NH2]2溶于甲醇，经紫外辐射处理后于120℃条件下经反应生成CuInS2。
2.制备ZnS纳米粉体将Zn（NO3）2·6H2O、CS（NH2）2、与THF混合并加入Na2S·9H2O，经过离心沉淀、洗涤和干燥处理后制备得到ZnS纳米粉体。
3.结构和性质表征使用XRD分析仪测定样品的结构特性，并使用SEM观察其形貌；采用UV-Vis DRS分析仪测试样品的光学性质。
结果与分析：1.CuInS2纳米粉体制备条件的优化通过改变不同反应条件进行实验，发现反应温度和反应时间是影响CuInS2纳米粉体质量的关键因素。
研究结果表明，在120℃条件下反应60分钟时，所制得CuInS2纳米粉体的结晶度和粒径达到最优。
2.ZnS纳米粉体特性分析通过SEM观察，发现所制得的ZnS纳米粉体呈球形粒子，平均粒径约为50 nm左右。
电子信息功能材料的制备及其应用
电子信息功能材料的制备及其应用电子信息技术的发展带来了许多很好的产物，如手机、电视、电子书等等。
这些产品的问世离不开电子信息功能材料。
电子信息功能材料是用于电子信息技术领域的材料，其主要特点就是能够传播电子信息并有较高的敏感度。
本文将会探讨电子信息功能材料的制备及其应用。
一、电子信息功能材料的制备电子信息功能材料主要包括半导体、导电材料和光电材料等。
这些材料的制备过程相对复杂但是又十分重要。
1. 半导体材料的制备半导体材料是指在室温下电阻率介于导体和绝缘体之间的材料，被广泛应用在电子器件中。
制备半导体材料的方法包括化学气相沉积、物理气相沉积和分子束外延等。
在化学气相沉积方法中，化学反应生成的气相组分在真空中沉积在半导体表面，形成所需要的薄膜。
物理气相沉积方法包括溅射沉积和电子束蒸发。
分子束外延方法是将半导体单晶作为衬底，通过高纯度的分子束沉积生长出所需要的材料。
2. 导电材料的制备导电材料主要指金属材料，其电阻率极低，能够传送电荷。
制备导电材料的方法主要是电化学沉积和物理气相沉积。
电化学沉积方法是利用化学还原等方法，在电极表面沉积材料。
物理气相沉积方法也是沉积材料在材料上，但是不涉及化学反应。
3. 光电材料的制备光电材料是能够将光能转化为电能或者将电能转化为光能的材料。
制备光电材料的方法主要是溶剂热法、电化学沉积和溶胶-凝胶法等。
在溶剂热法中，通过低温高压的方式，将材料溶解在溶液中，通过热力学作用在合适条件下沉积材料到衬底表面。
电化学沉积和前面所说的电化学沉积一样，利用电极上的电位差和电解质中的离子将材料在电极中沉积出来。
溶胶-凝胶法是将材料分散在溶液中，通过控制溶胶与凝胶相互转化来制备目标材料。
二、电子信息功能材料的应用电子信息功能材料因为其特殊的性质，在电子设备中扮演着重要的角色。
下面将会分别介绍导电材料、光电材料和半导体材料的应用。
1. 导电材料的应用导电材料被广泛应用在电路板、触摸屏等器件中。
