OPGW光缆张力架线施工作业指导书
opgw张力架线施工方法
opgw张力架线施工方法
OPGW光缆张力架线施工方法主要包括以下步骤：
1. 施工前的准备：首先对OPGW光缆及金具材料的入库进行检查验收，仔细核对盘号及盘长，并在现场逐盘进行盘长和缆芯衰耗的检测，检测结果均符合设计要求。
2. 运输和装卸：在光缆的运输时，线盘须呈立姿，严禁平放，并要妥善固定。
装卸时必须采用吊车装卸，不得将光缆盘翻侧，要轻拿轻放，防止器材损坏。
3. 牵张场的选择：牵张场应根据地形选取在接线盒所在耐线塔的前后。
牵张机距第一基支承塔的距离位置以牵张机导向轮的出口仰角不大于20度，水
平偏角不大于7度进行布置。
场尺寸以长20—25米，宽10—15米进行场地布置，对地形较差的地方，要对基面进行平整，要保证牵张设备支放稳固。
4. 张力放线法：推荐使用张力放线法进行OPGW的架线。
通过张力设备，使OPGW在整个放线过程中受到一定恒定张力，以保证与障碍物和其他物
体有足够的间隙，避免发生摩擦，而且不会损伤OPGW，同时可减少青苗
赔偿、减轻体力劳动并提高施工进度。
请注意，具体的施工步骤可能会根据施工环境、光缆长度、施工条件等因素有所不同。
在施工前，请务必进行详细的设计和规划，并确保所有安全预防措施都得到遵守。
OPGW施工作业指导书
目录1.适用范围 (1)2.目的 (1)3.参考/引用文件 (1)4.工程概况及特点 (1)5.施工方法及步骤 (3)6.质量控制措施 (10)7.安全环保措施 (11)附件1：主要工器具1.适用范围本作业指导书适用于内蒙古明阳察右后旗风电场至杭宁达莱220KV送电线路工程的复合光缆架空避雷线（以下简称OPGW）运输、展放、紧挂线和附件安装施工全过程。
2.目的旨在规范OPGW的施工程序，保障OPGW的安装质量满足合同要求。
3.编写依据3.1.《OPGW安装说明书及附图》（内蒙古电力工程设计研究院）3.2.《明阳察右后旗风电场至杭宁达莱220KV送电线路工程光缆施工设计交底暨施工图会审会议纪要》（吉林省宏远东方电力工程管理有限公司）3.3. 《OPGW安装手册》(江苏中天科技股份有限公司)3.4. 《110～500KV架空电力线路施工验收规范》（GBJ233—90）3.5. 《电力建设安全工作规程》（架空输电线路篇）3.6. 《明阳察右后旗风电场至杭宁达莱风电场220KV送电线路施工组织设计》、《明阳察右后旗风电场至杭宁达莱风电场220KV送电线路工程架线施工作业指导书》(本项目部编写)4.工程概况及特点4.1.设计特点4.1.1.本工程线路工程设计回路地线为2根OPGW。
4.1.2.本工程OPGW及金具附件均由江苏中天科技股份有限公司生产。
主要技术参数如下表：表1：OPGW主要技术参数4.1.3.OPGW光缆张力及安全系数本工程OPGW与导线按在档距中间S≥0.01L+1的要求相配合，4.3.OPGW的设计布置OPGW架设在线路支架上。
4.4.防振措施以及OPGW的金具、附件本工程OPGW采用防振锤防振，防振设计由供货单位江苏中天公司负责提供，OPGW光缆使用的防振锤型号为：4D-20型。
OPGW 防振锤的安装尺寸:(见下表5-2)耐张防振锤安装距离 表44.5.主要气象条件:(见表4-3)主要气象条件 表55.施工方法及步骤线盘必须在直立的位置、安全可靠的运输和存放。
架线作业指导书(张力)
架线作业指导书(张力)架线作业指导书（张力）一、前言架线是电力工程建设不可或缺的一环，在架线过程中，最重要的就是张力控制。
张力直接影响架线的安全性、稳定性和使用寿命。
因此，合理控制张力是架线作业的关键步骤之一。
本指导书主要介绍架设过程中张力的控制及注意事项，以及在实际架线作业中需要注意的重要事项。
二、架线作业时的张力控制1. 设计张力在架线设计阶段，需要根据物料材料、工作环境、载荷等因素，确定适当的张力和预制张力。
其中，设计张力是指架线在标准工作环境下的工作状态下所需的张力值；而预制张力是指对于电力线在正常使用期间在环境、温度、载荷等情况下的疲劳性，折减设计张力的一部分。
2. 张力控制原则2.1 合理控制张力在架设过程中，需要确保张力的控制在设计张力范围内，同时不能过高也不能过低。
张力过低会导致线路弯曲变形、挂垂或地垂，使架设高度降低，温度升高，导致线路爬升和接地。
而张力过高会导致力学承载负荷增加，对支架和电线杆构成危害，造成电线段和支架和杆件的损坏，甚至酿成严重的事故。
2.2 同时控制张力在架设过程中，同属于同一支架的线路要同时安装，并在不同的轮子保留适当的张力，这样可以保证支架不会发生竖向变形，同时保证线路上的张力应该相同。
2.3 根据架线高度选择张力值一般来说，架线高度越高，张线越大。
但是，需要注意的是，张力过大会增加线路负荷，同时也会增加线钳的负载，使得压接连接不紧。
因此，根据支架的高度、线杆的距离、线径和绝缘子的质量，选择适当的张力值。
三、架线时使用要注意的事项1. 选用合适的直径和强度的导线，确保导线的强度不小于试验张力。
2. 根据护线管直径选择适当的绝缘子，保障绝缘性能良好。
3. 安装导线时，保证加装导线张力计，控制张力范围含括预测范围，在控制范围内取得最小的里阻损失。
若在允许的误差范围内无法控制，可以增加计算精度或调整吊轮的位置。
4. 同步安装电力线时，考虑环境温度的变化，适当调整线路张力。
光缆施工作业指导书
第一章总述一、工程概况线路为110kV输电线路，起点为圣雄能源自备电厂110KV升压站，终点为工业园区新建110KV同心变，线路总长3.575km；其中1#－9#塔为电同Ⅲ回线与电丁线为同塔架设段，线路长1.577km,电同Ⅲ回线单回路架设1.998km.110KV电丁线为圣雄工业园后期丁二醇项目的电源线路，起点为圣雄能源自备电厂110KV升压站，本次架设终点为9#双回终端塔。
二、OPGW光缆的结构及技术特性：1：OPGW光缆的结构：最外层为铝镁合金，中间层为铝包钢线，光纤束置于中间部位，以承受最小的压力，光束可组成若干个单元，每个单元由纤间隔心、耐热绝缘带组成。
为防止光纤束受到异常力和挤压作用下不致于发生弯曲、断裂，在光纤束外套有护衬套管。
2： OPGW光缆的技术性能：第二章 OPGW光缆的施工一、机具的选择1：架设OPGW光缆的机具选择：（1）牵设备的选择根据OPGW光缆外径围，按照标准要求，力机力轮外径不小于616MM。
（2）牵引机摆放位置的确定光缆的制造长度是根据设计规定采用对号定长度。
每一条光缆的首端到尾端就是一个耐段，因此，牵引场、力场只能在地线耐塔相邻选择。
牵引机安装位置与相邻塔的距离应不小于1.5倍塔高，且不小于130M。
（3）放线速度的控制放线初始阶段应慢速牵引及光缆的行进状况，此时速度约为5M/MIN，正常运行后提速达30-50M/MIN，最大速度不宜大于60M/MIN,放线过程中,每基塔睛应有人监视,当旋转连接器通过滑车时应适当减速.(4) 光缆两端的控制在光缆的首端厂家已固定一个铝合金压接式线夹,连一个旋转连接器(35KN)即可.光缆的尾端在线轴底层,当光缆展放完毕,应在光缆线尾端安装单头网套式连接器(俗称蛇皮套)与钢丝绳相连.需注意以下两点：A缆尾端的光纤应注意封闭保护。
B在光缆连接前应截除被蛇皮套夹过的光缆，以保护光缆质量。
光缆在耐塔应预留的长度是塔高+15M以保证耐塔光缆在地面的熔度。
张力架线作业指导书中英文版
张力架线作业指导书中英文版目录Chapter 1 Project Introduction (3)Chapter II Dead Work before stringing (5)2.1 Personnel mobilization (39)2.2 Material、equipment&tools’ preparation, inspection and test.................... 错误！未定义书签。
2.3 Drum Schedule.................................................................................................. 错误！未定义书签。
2.4 通道砍伐及跨越架搭设 .................................................................................... 错误！未定义书签。
2.5 直线塔绝缘子串及放线滑车的悬挂 .................................................................. 错误！未定义书签。
2.6 耐张塔放线滑车悬挂 ........................................................................................ 错误！未定义书签。
Chapter III 导线、电缆的展放.............................................................. 错误！未定义书签。
3.1 放线方式及感应电防护 .................................................................................... 错误！未定义书签。

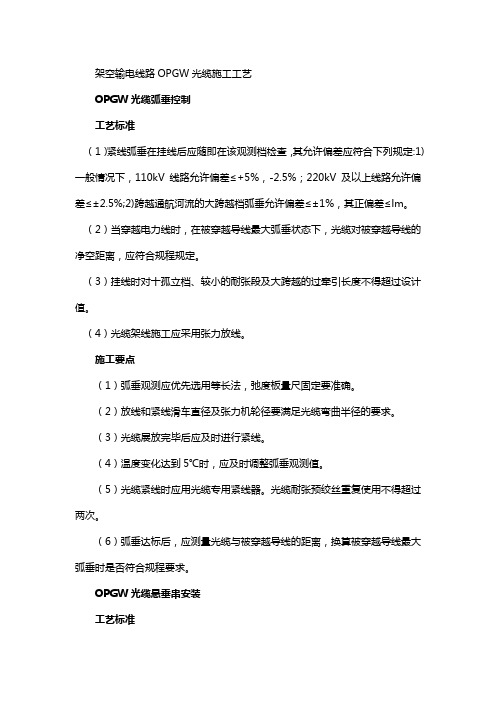

架空输电线路OPGW光缆的施工工艺
