1_第三章 焊接结构图的表达方法解析

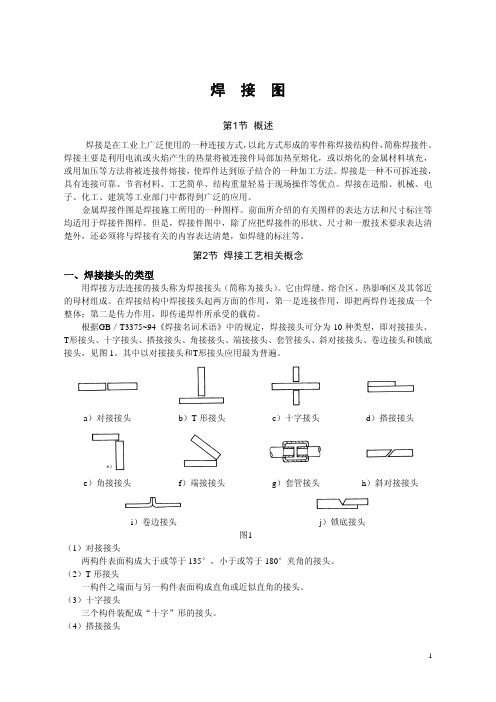

焊接图
U 形坡口底部的半径称为根部半径。根部半径的作用是增大坡口根部的横向空间，使焊条能 够伸入根部，促使根部焊透。
四、Y形、带钝边U形、双Y形三种坡口的优缺点比较
当焊件厚度相同时，三种坡口的几何形状见图 5。
序号 1 2 3 4 5 6 7
8
9
10
名称 平面 凹面 凸面 圆滑过渡 永久衬垫 临时衬垫 三面焊缝
周围焊缝
现场焊缝
尾部
表5 补充符号
符号
说明
焊缝表面通常经过加工后平整
焊缝表面凹陷
焊缝表面凸起
焊趾处过渡圆滑
衬垫永久保留 衬垫在焊接完成后拆除
三面带有焊缝
沿着工件周边施焊的焊缝 标注位置为基准线与箭头线的交点处
图15 ③基准线 焊缝符号的基准线由两条相互平行的细实线和细虚线组成（见图 12a）。 基准线一般应与图样的底边相平行；必要时也可与底边垂直。 实线和虚线的位置可根据需要互换。 ④基本符号与基准线的相对位置 为了能在图样上确切地表示焊缝的位置，基本符号相对基准线的位置规定如下： —— 基本符号在实线侧时，表示焊缝在箭头侧（见图 16 a）； —— 基本符号在虚线侧时，表示焊缝在非箭头侧（见图 16 b）； —— 对称焊缝允许省略虚线（见图 16 c）； 在明确焊缝分布位置的情况下，有些双面焊缝也可省略虚线（见图 16 d）。
用轴测图示意地表示 焊缝的画法，如图 g、h 所示
a）
b）
c）
d）
e）
f）
g）
h）
局部放大图
必要时，可将焊缝部 位放大表示并标注，如图 i 所示
焊接表示方法 ppt课件
碳气保护焊） 141 TIG焊：钨极惰性气体保护焊（含钨极氩弧焊）
ppt课件
34
焊接方法标注按GB/T 5185规定的数字代号，标注在指引线的 尾部。我们常用的焊接方法数字代号如下：
GB/T 12212
CACBW-4 规定了上述 两部分的内 容。
ppt课件
3
当图样中采用图示法绘出焊缝时，应同时标注焊缝 符号。
ppt课件
4
完整的焊缝符号表示方法包括：基本符号与指引线(含 基准线）组成，必要时还可以加上辅助符号、补充符 号、焊缝尺寸。
ppt课件
5
2.1.1 指引线一般由带有箭头的指引线（简称箭头线）和两条基 准线，（一条为实线，另一条为虚线）两部分组成。
ppt课件
55
5.用法举例 5.6 电弧焊
11表示无气体保护的 电弧焊
在剖视图或断面图上， 表示电弧焊、气焊、 钎焊焊缝焊缝的金属 熔焊区通常应涂黑表 示。
ppt课件
56
5.用法举例 5.6 电弧焊
135电弧焊中的二氧 化碳气体保护焊
沿全长两处
在表示电弧焊、气 焊、钎焊焊缝端面 的视图中，通常用 粗实线绘出焊缝的 轮廓。
• b)用表示焊缝的一系列细实线段
ppt课件
45
ppt课件
46
5.用法举例 5.1 点焊
点焊用“+”表示焊点的位置
点焊焊点Φ6共4点 30为点距
ppt课件
47
5.用法举例 5.1 点焊
点焊焊点Φ5共8点
教你画焊接图、识焊接图

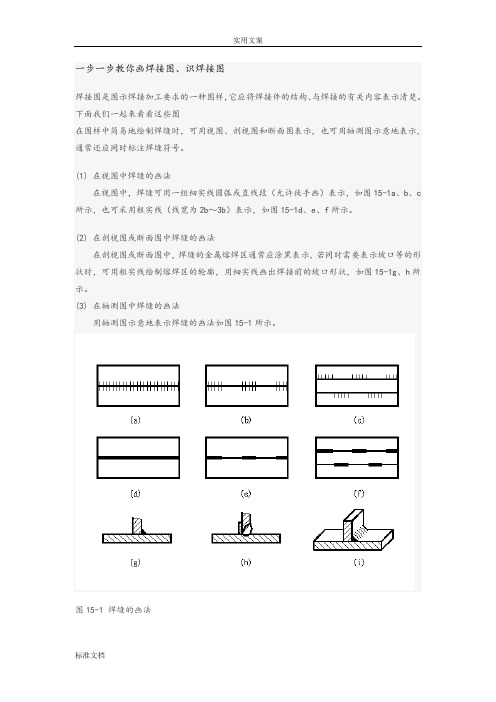

一步一步教你画焊接图、识焊接图焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。
下面我们一起来看看这些图在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。
(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c 所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f所示。
(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h所示。
(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1所示。
图15-1 焊缝的画法常见的焊接接头型式有：对接、搭接和T形接等。
焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。
图15-2 常见的焊缝和焊接接头型式为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。
焊缝符号一般由基本符号和指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。
(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表1 5-1所示。
基本符号采用实线绘制（线宽约为0.7b）。
表15-1基本符号(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。
不需确切地说明焊缝的表面形状时，可以不用辅助符号。
表15-２辅助符号(3) 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表15-3。
表15-３补充符号(4) 尺寸符号基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表15-4 a、b。
表15-４尺寸符号(1) 箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，可以指在焊缝的正面或反面。
但在标注单边V 形焊缝、带钝边的单边V形焊缝、带钝边J形焊缝时，箭头线应指向带有坡口一侧的工件，如图15-4所示。
焊接表示方法
第一章焊接接头及图样标注焊接连接形成的焊接接头是焊接结构的最基本要素;焊接接头的设计是在充分考虑结构特点、材料特性、接头工作条件的经济性等的前提下,在首先选定焊接方法之后,正确合理地布置焊缝,确定接头的类型；对于熔焊接头,还需正确地确定坡口形状和尺寸,校核接头的承载能力,最后参照有关国内、国际标准,把焊接接头在结构图样上清楚准确地表示出来;焊接接头焊接接头是指用焊接方法把金属材料连接起来的接头,简称接头;它是组成焊接结构的最基本要素,在某些情况下,它又是焊接结构的薄弱环节,掌握焊接接头的构造特点、工作性能,对正确设计、制造和使用具有重要意义;1-2;图1-2 焊接接头的组成图a对接接头 bT型接头1─焊缝 2─熔合线3─热影响区4─母材1焊缝焊缝起着连接金属和传递力的作用;它是在焊接过程中由填充金属当使用时和部分母材熔合后凝固而成;焊缝金属的性能决定于两者熔合后的成分和组织;2熔合区熔合区是接头中焊缝与热影响区相互过渡的区域,是焊缝边界上固液两相交错地共存而又凝固的部分;此区很窄,低碳钢和低合金钢的熔合区约~;但却是接头中最薄弱地带,许多焊接结构破坏的事故,常因该处的某些缺陷引起,如冷裂纹、脆性相、再热裂纹、奥氏体不锈钢的刀状腐蚀等均源于此;3热影响区热影响区是母材受焊接热的影响但未熔化而发生金相组织和力学性能变化的区域;它的宽度与焊接方法及热输入量大小有关;图1-3 典型焊缝形状及各部分名称a)V形坡口焊缝 b 凸形角焊缝 c凹形角焊缝焊接接头的表示方法焊缝符号焊缝符号与焊接方法代号是供焊接结构图样上使用的统一符号或代号,也是一种工程语言,世界各国的焊缝符号和焊接方法代号不尽相同,设计人员应该掌握并在自己的设计实践中加以正确运用;我公司是经过DIN6700认证的企业,焊缝标注应依据ISO2553 焊接、硬钎焊和软钎焊接头在图样上的表示方法标准进行;焊缝符号包括基本符号、辅助符号和焊缝尺寸符号;焊缝符号一般由基本符号与指引线组成,必要时还要加上辅助符号、补充符号和焊缝尺寸符号;1基本符号是表示焊缝横截面形状的符号;在ISO2553中规定了20种基本符号,见表1-1;表1-1 焊缝基本符号2基本符号的组合：由于焊接有时要求从两面进行,因此需要在指引线的两基准线上分别标注出来基本符号;典型的基本符号组合见表1-2;表1-2 典型的基本符号组合3辅助符号：是表示焊缝表面形状特征的符号;辅助符号往往要与基本符号配合使用,当对焊缝表面形状有明确要求时采用,不需要确切地说明焊缝表面形状时,则可以不用;常用焊缝辅助符号见表1-3表1-3 焊缝辅助符号基本符号和辅助符号组合在一起举例,见表1-4表1-4 辅助符号应用举例4补充符号：是为了补充说明焊缝某些特征而采用的符号;如下图1-4 和图 1-5图1-4 环形分布的角焊缝图1-5 现场安装焊缝焊缝符号在图样上的标注1焊缝标记方法：见下图 1-6所示图1-6 焊缝标记方法图a外观上的焊缝接头 b横截面上的焊接接头1-箭头线 2a-基线 2b-基线虚线 3-符号或组合符号2箭头线的位置箭头线与基线是以一角度相交连接起来的;对于需进行坡口加工后焊接形成的焊缝,可以用箭头线表示,该箭头总是指向需进行加工的表面;如图1-7所示图1-7 HV形焊缝标记图3基线的位置基线尽可量平行于图样的底边标注,如果不可能平行标注,也允许垂直标记;4基线符号的位置符号可以在基线的上方也可以在基线的下方,在一张图纸中应尽可能地使用同样的表示方法;符号应靠近基线;如果可能的话,在焊缝截面上标注的焊缝,应使焊缝截面与符号的位置保持一致;在标记时应注意,箭头线总是指向接头;如果不符合以上情况,那么符号表示在有关外观或有关剖面中就无意义了;例：1单面焊缝的表示见下表1-5表1-5 单面焊缝的表示表2双面焊缝的表示对于双面焊缝,可以采用组合焊缝进行表示,如果上下符号对称的情况就不需要虚线了;如下图1-8中表示;图1-8 双面焊缝表示举例图表1-6 焊缝尺寸符号表焊缝尺寸标注举例见表1-7表1-7 焊缝尺寸的标注示例焊缝补充说明除了上面所指的焊缝符号的标注说明外,也可以对焊缝标注一些附加说明,这些附加说明标注于基线尾部的叉子内,补充说明也同样应予以足够的重视;1焊接方法代号在焊接结构图样上,为简化焊接方法的标注和文字说明,可采用国际标准ISO4063 规定的用阿拉伯数字表示的金属焊接及钎焊等各种焊接方法的代号;在ISO4063中规定了8类共100余种焊接方法的代号,常用的主要焊接方法的代号示于表1-8中表1-8 常用主要焊接方法代号表2焊缝——焊接位置焊接位置在DIN1912-T2中已标准化,在ISO6947标准草案中也给出了焊接位置的意义;焊接位置代号见图1-9中;图1-9 焊接位置代号图3焊缝质量的说明钢质焊缝按ISO5817EN25817标准和铝质焊缝按ISO10042EN30042标准中的评定组别来评定,评定级别见表1-9中;表1-9 焊缝质量评定等级划分表3所应用的焊接材料的说明下面列举几种焊接材料的选用标准,具体规定略EN499ISO2560 碳钢和细晶粒结构钢涂敷焊条标准EN440 气体保护焊焊丝和焊缝标准EN1668 氩弧焊用焊丝标准ISO 18273 焊接耗材铝和铝合金焊接用实芯焊丝、焊丝和焊条的分类标准完整的焊接标注实例1实例一：见图1-10图1-10 实例图一说明：此焊缝表示为V形坡口双面对接焊缝,正面四层,背面封底一层,焊缝的有效厚度和长度待定;111——焊接方法数字代号：焊条手工电弧焊ISO 5817-D——焊接缺陷质量评定标准和等级ISO 6947-PA——焊接位置的标准和标记PA为平焊ISO 2560-E 51 2 RR 22——碳钢和细晶粒结构钢涂敷焊条选用标准E—焊接方法符号标记；51—强度和延伸率标记；2—冲击值和延伸率标记；RR—药皮类型标记；22—前“2”表示该种焊条的熔敷率和电流种类,后“2”表示该种焊条可施焊的位置标记;2实例二：见图1-11图1-11 实例图二说明：此焊缝为电阻点焊工艺,焊点直径d=5mm,有n个焊点,相邻两焊点间的中心距为e,焊点到工件的边距为v;焊缝的图示法国家标准GB12212-90技术制图焊接符号的尺寸、比例及简化表示法规定,需要在图样中简易地绘制焊缝时,可用视图、剖视图或剖面图表示,也可以用轴测图示意地表示;焊缝视图的画法见图1-12,图1-12a、图1-12b和图1-12c中表示焊缝的一系列细实线段允许徒手绘制;也允许采用粗实线2b~3b表示焊缝,如图1-12d、图1-12e和图1-12f所示;但必须指出,在同一图样中,通常只允许采用一种画法;图1-12 焊缝视图的画法在表示焊缝的视图中,通常用粗实线绘出焊缝的轮廓;必要时,可用细实线画出焊接前的坡口形状等,如图1-13a中所示;在剖视图或剖面图上,通常将焊缝区涂黑,如图1-13b中所示;若同时需要表示坡口等的形状,可按图1-13c所示绘制;图1-13 焊缝端面视图、剖视图和剖面图的画法用轴测图示意地表示焊缝的画法则如图1-14所示,a b图1-14 轴测图上焊缝的画法为了更清楚表达焊缝细节,必要时可将焊缝部位放大并标注焊缝尺寸符号或数字,如图1-15所示,这就是焊缝的局部放大图,在焊缝结构图中经常采用;图1-15 焊缝的局部放大图焊缝的代号在不同视角的图样上的标注技术制图的视角有第一视角和第三视角之分;在不同的视角图样中,焊缝代号的两基线的上下位置是有区别：第一视角视图中焊缝代号的标注是虚线在上,实线在下；第三视角视图中焊缝代号的标注是实线在上,虚线在下;然后根据箭头所指是焊缝侧,还是非焊缝侧来决定基本符号要放置的位置;举例见表1-10表1-10 焊缝的代号在不同视角的图样上+的标注示例表参考文献1、国际焊接工程师IWE培训教程哈尔滨焊接技术培训中心 2003年版；2、国际焊接技师IWS培训教程哈尔滨焊接技术培训中心 2001年版；3、焊接手册中国机械工程学会焊接学会第2版；4、标准ISO2553 焊接、硬钎焊和软钎焊接头在图样上的表示方法5、标准ISO4063 金属的焊接、硬钎焊、软钎焊及钎接焊——用于图样上符号表示的工艺术语及参照代号。
焊接代号表示方法
坡口深度
熔核直径 焊缝有效直径 余高 坡口面角度
三、指引线
（实线）
• (1) 箭头线的位置
箭头线相对焊缝的位置一般没有特殊要求， 可以指在焊缝的正面或反面。但在标注单边V形 焊缝、带钝边的单边V形焊缝、带钝边J形焊缝 时，箭头线应指向带有坡口一侧的工件，如图4 所示
• (2)基准线的位置
基准线一般应与图样的底边平行，但在特殊 条件下也可与底边垂直。 基准线的虚线可以画在基准线的实线的上侧 或下侧。
N
n×l（e）
α.β.b
说明如下： （1）焊缝横截面上的尺寸，标在基本符号的左侧；
（2）焊缝长度方向的尺寸，标在基本符号的右侧；
（3）坡口符号α、坡口面角度β、根部间隙b，标在基 本符号的上侧和下侧；
（4）相同焊缝数量符号标在尾部；
（5）当需要标注的尺寸数据较多，又不易分辨时，可在 数据前面增加相应的尺寸符号。
焊接方法 手工电弧焊 埋弧焊 电渣焊 电子束焊 数字代号 111 12 72 76 焊接方法 激光焊 氧—乙炔焊 数字代号 751 3 91
硬钎焊
点焊
21
四、 焊缝标注示例
(2) 弯管焊接图示例 图示弯管由3部分焊接而成，即2个法兰和1个1/4弯管。 焊缝型式为角焊缝，焊缝环绕管头一圈。
• (3) 支架焊接图示例
续表一 常用焊缝的基本符号、图示 法及标注方法示例
(4) 焊缝尺寸符号及其标注位置 焊缝尺寸符号及数据的标注位置如图15-7所示。
图7: 焊缝尺寸符号及其标注位置
焊缝尺寸的标注原则如图所示：
α.β.b p.H.K.h.S.R.c.d p.H.K.h.S.R.c.d
（基本符号） （基本符号）
n×l（e）
精品焊接工程图的表达方法
焊接工程图的表达方法焊缝表示法1、焊缝画法在技术图样中一般采用GB324-88规定的焊缝符号法表示焊缝。
需要在图样上简易的绘制焊缝时，可以用视图、剖视图、断面图表示，也可以用轴测图示意表示。
图样中的可见焊缝可以用圆弧、直线表示（这些线段可以徒手绘制），也允许采用粗线（粗线宽度的2倍）表示焊缝。
2、焊缝的标注（1）、焊缝的结构形式：用焊缝代号来表示，焊缝代号主要由：基本符号、辅助符号、补充符号、指引线和焊缝尺寸等组成。
它用来说明焊缝横截面的形状，尺寸，线宽为标注字符高度的1/10，如字高为3.5mm，则符号线宽为0.35mm。
辅助符号见下表所示，它是表示焊缝表面形状的符号，如凸起或凹下等。
补充符号见下表表所示，它是用来表示焊缝的范围等特征的符号。
（2）、指引线：采用细实线绘制，一般由带箭头的指引线（称为箭头线）和两条基准线（其中一条为实线，另一条为虚线，基准线一般与图纸标题栏的长边平行）必要时可以加上尾部（90°夹角的两条细实线），如图所示。
（3）、标注标注时，箭头线对于焊缝的位置一般没有特殊的要求。
当箭头线直接指向焊缝时，可以指向焊缝的正面或反面。
但当标注单边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时，箭头线应当指向有坡口一侧的工件。
如图所示。
（4）、基准线的虚线也可以画在基准线实线的上方，如上图c所示V型焊缝在视图中不可见的一侧，标在上下都一样，一定是符号中有虚线的一侧。
（5）、当箭头线直接指向焊缝时，基本符号应标注在实线侧，如上图中的U形焊缝符号和下图中的角焊缝符号。
当箭头线指向焊缝的另一侧时，基本符号应标注在基准线的虚线侧，如上图c中的V形焊缝的标注以及下图中下方的角焊缝。
（6）、标注对称焊缝和双面焊缝时，基准线中的虚线可省略。
如下图所示。
（7）、在不致引起误解的情况下，当箭头线指向焊缝，而另一侧又无焊缝要求时，允许省略基准线的虚线。
（8）、焊缝尺寸符号焊缝尺寸符号为：其中的字母代号含义为：其中P为钝边高度，H为坡口深度(图a)；K为焊角高度(图f)；h为焊缝的余高（图e）；S为焊缝有效高度(图h)；R为U形焊缝的根部直径；c为焊缝宽度(图h)；d为熔核直径（图g）；α为坡口角度、β为坡口面角度（图c）；b 为根部间隙（图d）；n为相同焊缝数量、l为焊缝长度、e为焊缝间隙长度（图e）。
焊接图图集PPT课件
也可以采用技术制图方法来表示，但用图形或 文字详细地说明焊接接头的焊接加工要求和注意事 项是非常繁琐和复杂的。
采用标准规定的各种符号和代号简单明了地指 出焊接接头的类型、形状、尺寸、位置、表面状况 、焊接方法以及与焊接有关的各项条件是非常必要 的。
114
药芯焊丝电弧焊
141 第二章：焊缝的基本形式和基本坡口形状
联系焊缝(又称非承载焊缝)
TIG焊
12
埋弧焊
同，可以将搭接角焊缝分为正面角焊缝、侧面角焊缝 和斜向角焊缝。
搭接接头
挂钩固定杆
固定部骨架
开槽焊搭接接头的构造如图所示。先将被连接件冲切成槽 ，然后用焊缝金属填满该槽，槽焊焊缝断面为矩形，其宽为被 连接件厚度的两倍，开槽长度应比搭接长度稍短一些。
驱动片 背架驱动架
塞焊是在被连接的钢板上钻孔来代替槽焊的槽，用焊缝 金属将孔填满使两板连接起来，塞焊可分为圆孔内塞焊和长 孔内塞焊两种，如图所示。
4546基本符号与补充符号的应用举例全周焊举例防撞护角支撑杆与防撞护角支撑连接4748开关座与护栏基座的塞焊标注用于t形搭接举例塞焊举例49判断角接接头与对接接头举例点滴架插座与防撞护角支撑焊接接50断续焊举例床旁卓升降固定组举例51断续焊缝焊缝间距不一的标注举例护栏基座上与护栏基座下采用断续焊缝连接52点滴架放置管焊接喇叭形喇叭k形两面焊接5354553
1－焊缝金属 2－熔和线 3－热影响区 4－母材 是指在图样上标注焊接方法、焊缝形式和焊缝尺寸等技术内容的符号； 弧焊时，由于断弧或收弧不当，在焊道末端形成的低洼部分； 超出母材表面连线上面的那部分焊缝金属的最大高度； 基本符号：表示焊缝横断面形状的符号。 第一章：焊缝的基本搭接形式 在角焊缝的横截面中画出的最大的等腰直角三角形中直角边的长度。 3、按焊缝断续情况可分为：连续焊缝、断续焊缝；
焊接结构图的识读
二、分析视图想象形状
1、 首先找出主视图，再看零件图，采用的 几个图形及图形所用的表达方式，各个视图 之间的关系等。
2、 看剖视图和剖面图要找到剖切位置和投 影方向，有局部视图、斜视图的部分，要找 到表示投影部位的字母和投影方向的箭头。
3、 观看图样中有无局部放大图和简化画法 等。
三、分析尺寸和了解技术要求
1、根据形体和结构分析，了解定形、定位和 总体尺寸，分析标注尺寸所采用的基准。对 焊接结构图，熟悉对焊接结构件的尺寸标住 方法和各类标记是非常重要的，在进行尺寸 分析时不能忽略。
2、技术要求有数字、文字说明，有符号、代 号标住表示的。应能看懂表面粗糙度、尺寸 公差与配合、形状、位置公差和焊接要求。
读图的方法和步骤
识读焊接结构图要注意看懂焊缝的规定画法、 焊缝符号，弄清型材的标记、材料的规格、数量、 几何形状，明确构件的连接情况。综合理解图标， 字表，全面领会附注说明及技术要求等。
1、看标题栏 2、分析视图想象形状 3、分析尺寸 4、了解技术要求
一、看标题栏
通过标题栏我们可以了解构件的名称、各 制件的材料、数量、型材的标记、图样的比 例，装配件的组成及使用或加工制作单位。
字母 T L H F R G B J Q
C
代号
汉字 塔 炉 换 分 容 罐 泵 机 器
池
类别或名称
各种塔 各种炉子 各种冷换、热换设备 各种分离设备 各种容器 各种储罐 各种泵机组 各种机动设备 各种脱水器、过滤器等
各种池
2、设备和构筑物标注内容及编 如图2-7、2-8所示。
四、常用图例
1、总体规划设计常用图例，如表2-2所示。
方向坐标：上北、下南、左西、右东。
二、管道标注
第三章--连接—焊缝
第三章连接§3-1 概述钢结构是由若干构件组合而成的。
连接的作用就是通过一定的方式将板材或型钢组合成构件，或将若干个构件组合成整体结构，以保证其共同工作。
因此，连接方式及其质量优劣直接影响钢结构的工作性能。
钢结构的连接必须符合安全可靠、传力明确、构造简单、制造方便和节约钢材的原则。
连接接头应有足够的强度，要有适宜于施行连接的足够空间。
一、连接种类1. 钢结构的连接方法可分为焊接连接、螺栓连接和铆钉连接。
○1焊接连接：是钢结构最主要的连接方法。
焊接连接又可分为对接焊缝和角焊缝。
○2螺栓连接：可分为普通螺栓连接和高强度螺栓连接。
○3铆钉连接：由于其构造复杂、费钢费工且为热作业，现已很少使用。
2. 根据连接板的相对位置可分为对接、搭接和盖板拼接。
二、焊接连接与螺栓连接的特点1. 焊接连接优点：构造简单，任何形式的构件都可直接相连；用料经济，不削弱截面；制作加工方便，可实现自动化操作；连接的密闭性好，结构刚度大。
缺点：在焊缝附近的热影响区内，钢材的金相组织发生改变，导致局部材质变脆；焊接残余应力和残余变形使受压构件承载力降低；焊接结构对裂纹很敏感，局部裂纹一旦萌生，就很容易扩展到整个构件截面，低温冷脆问题突出。
2. 螺栓连接（1）普通螺栓连接普通螺栓分为A、B、C三级。
A级与B级为精制螺栓，螺栓表面光滑，尺寸准确，d比d大0.3~0.5o㎜，对成孔质量要求高。
由于精度较高，因而受剪性能较C级螺栓好。
但由于制作和安装复杂，价格较高，已很少使用。
C级为粗制螺栓，由未经加工的圆钢压制而成，表面粗糙，d比d大1.5～3㎜。
由于栓杆与栓o孔间的间隙较大，受剪力作用时，变形较大，工作性能差。
但安装方便，且能有效地传递拉力，故一般可用于沿螺栓杆受拉的连接中，以及次要结构的抗剪连接或安装时的临时固定。
（2）高强度螺栓连接高强度螺栓连接分为摩擦型连接和承压型连接。
摩擦型连接的剪切变形小，弹性性能好，施工较简单，可拆卸，耐疲劳，特别适用于承受动力荷载的结构。
焊接的表示方法
第一节焊接的方法表达
一、常用的焊接方法代号
按焊接过程中金属所处的状态不同，焊接方法分为熔化焊接、压力焊接和钎焊三大类。
GB5185-85《金属焊接及钎焊方法在图样上的表示代号》规定：
二、焊缝的图示法：
工件经焊接后所形成的接缝称为焊缝。
常见的焊接接头有对接、T形接、角接和搭接等四种：
（对接）（T形接）(角接)
（搭接）
三、焊接符号的表示方法：
1、基本符号基本符号是标示焊缝横截面形状的符号，它采用近似
焊缝横截面形状的符号来标示。
2、辅助符号辅助符号是标示焊缝表面形状特征的符号，不需要确
切的表明焊缝表面形状时，可以不加注此符号。
3、补充符号补充符号是为了补充说明焊缝的某些特征而采用的
符号。
4、指引线指引线由带箭头的箭头线和基准线两部分组成。
焊接方法
基准线（虚线）
（指引线）
箭头线可以标注在由焊缝一侧，也可以标注在没有焊缝的一侧。
如箭头在焊缝侧，则将基本符号标注在基准线的实线一侧；如箭头在非焊缝侧，则将基本符号标注在基准线的虚线一侧；标注对称焊缝及双面焊缝时，
可以不画虚线。
（焊缝在箭头侧） （焊缝在非箭头侧） （双面和
对称焊缝）
焊缝基本尺寸符号：
焊缝画法及标注综合事例：
基本焊接符号：
辅助焊接符号：
补充焊缝符号：。
