雷电保护接地
防雷接地和电气接地
1、概述防雷的设备有避雷针、避雷带、避雷网、避雷器、保护间隙等,其最终的目的都是要将雷电流泄放到大地中去,因此必须有适当的接地装置;防止和消除静电的方法很多,但最简便的方法还是接地;这里就工业企业与民用建筑中常遇到的电气设备、线路及建筑物本身的防雷接地和需要采取防静电设备的接地要求加以说明;工业企业和民用建筑中电气设备的种类繁多;按电压分,有高压设备、低压设备和安全超低压设备；按电击保护分,有0级、0Ⅰ级、Ⅱ级和Ⅲ级；按设备固定的情况分,则有固定设备、携带式设备和移动式设备;2、定义接地体：与大地紧密接触并形成电气接触的一个或一组导电体称为接地体,可分为人工接地体和自然接地体两种;接地线：将主接地端子板或将外露导电部分直接接到接地极的保护线,连接多个接地端子板的接地线称为接地干线MT接地装置：接地装置是一定空间中若干相互连接的电气设备的组合；接地装置是接地体与接地线的总称;均压环：将保护干线、接地干线、主接地端子板、建筑物内的门窗等金属构件连接起来的导体称为均压环;3、工艺流程方框图见图1合格图1 工艺流程方框图4、工艺过程接地体安装4.1.1人工接地体安装4.1.1.1接地体加工应根据设计要求的材质、规格、数量进行加工,采用铜管、钢管和角钢时其长度不应小于2.5m,采用铜板作为接地极时,其面积、厚度应符合设计要求;采用碳钢材质的接地极必须经热镀锌处理;4.1.1.2测量、挖沟应按设计要求进行测量,刻出开挖灰线,开挖深度应符合接地体顶部离地面不小于0.6m 的规定；底部宽度为0.5m铜板地极应根据其面积尺寸,沟剖面应上宽下窄,并应清除沟内石块等物;4.1.1.3安装接地体沟挖好后,应立即安装接地体和敷设室外接地干线,防止土方倒塌;接地体应置于沟的中心线上,可采用8P－12P手锤击打接地体顶部,使用手锤要平稳,接地体应与地面保持垂直,不得偏斜,当接地体顶端距离地面600mm时停止打入,以便与接地干线的焊接;4.1.2自然基础接地体安装能作为自然接地极或接地线的有建筑物内的钢筋和钢结构、行车钢轨、工业管道、电缆金属外皮,各自的接地施工要求如下所述;4.1.2.1建筑物内的钢筋及钢结构对于钢筋混凝土结构的建筑物而言,钢管桩、水泥桩和灌浇桩内的钢筋、基础内的钢筋可作接地极；屋架、柱子内的钢筋可作接地线或避雷引下线;用基础桩钢管桩、水泥桩和灌浇桩作为接地级时,打好桩后,应测量每根桩的接地电阻值,然后用40mm×4mm镀锌扁钢或基础内不小于φ10mm的圆钢,把作为接地极的每根桩焊接连接成一体,测量总的接地电阻;如总接地电阻符合要求就不必增加人工接地极;如果建筑物不高,不打基础桩时,也可用建筑物基础中的钢筋作为接地极;此时基础中必须选择不少于2根主钢筋直径不小于10mm,作为地下接地线,沿建筑物四周,把主钢筋与引上作为接地线的主钢筋焊成一体;利用柱子内主钢筋作为避雷引下线时,该柱子内应不少于2根主钢筋,该主钢筋的连接应采用焊接;当作为避雷引下线的主钢筋引出屋面后,与避雷带相连;接地电阻检测点设在引下线桩头上,通常用一块100mm100mm5mm预埋钢板与引下线焊接固定;预埋钢板的位置和高度根据设计要求而定；在设计未作规定时,一般设在建筑物的四角,高度为中心离地坪高300mm;如图1所示对于钢结构的建筑物,可利用建筑物的钢结构作为接地装置,其主要要求是保证成为连续的导体;因此,除了其在结合处采用焊接者以外,凡是用螺栓连接或铆钉连接以及其它仅以接触相连接的地方,都要采用跨接线连接如图2a所示;跨接线一般采用扁钢,作为接地干线的,其截面积不得小于100mm2；作为接地支线的,其截面积不得小于48mm2;当金属结构的扁钢、工字钢、槽钢等与圆钢相连,或圆钢与圆钢相接时,可采用图3所示的连接线;该连接线用钢绞线制成,直径不得小于12mm,两端焊以适当的接头;在建筑物伸缩缝的地方,避免由于建筑物沉陷不均等情况造成电气上下连续的可能,也必须采用连接线跨过伸缩缝,在金属结构的两端连接;这种连接线采用直径不小于12mm 的钢绞线,两端均焊有图2b所示的与平面相接的接头;4.1.2.2行车的钢轨行车的钢轨可作为保护线,通过钢轨与行车柱中的主钢筋相连,然后通过插铁与其基础内的钢筋相连;基础内的钢筋也可作为接地极,如图4所示;一般主钢筋的直径不小于10mm,插铁的截面积也不小于直径为10mm圆钢的截面积;一只行车基础的钢筋截面积往往不能符合接地电阻的要求,必须与其它行车柱及建筑物柱子的基础钢筋连接起来,才能达到接地的要求;另一种方法是：钢轨之间除了用钢板螺栓作固定连接外,连接处还应用φ12mm圆钢或25mm4mm扁钢,弯成Ω形后作跨接连接,焊条应用低氢焊条；两根钢轨的端部用25mm4mm镀锌扁钢连成一体,随后在对角线处用25mm4mm镀锌扁钢引下与接地极相连;4.1.2.3工业管道利用金属管道作为接地接地用时必须选用不输送可燃或可爆的液体或气体的管道,例如压缩空气管道,如图5所示;抱箍与管道连接处,管道部分必须除锈并擦拭干净,涂以导电脂;抱箍部分必须镀锌,保证有良好的电气接触;当管道有阀门或其它连接处,如有不良导体,应用扁钢跨接;扁钢的截面积不小于管道管壁的截面积;4.1.2.4电缆外皮及电缆沟的角钢利用电缆的金属外皮作为接地装置时,接地线线箍的内部须放入熔化的锡炉内,涂上0.5mm厚的锡层,电缆钢铠与接地线箍相接触的部分必须刮拭洁净,以保证两者接触的可靠性;接地线引出的方法有两种,如图6所示;其中a型是从电缆敷设的垂直方向引出,b型是从电缆敷设的平行方向引出;当电缆沿地沟敷设时,电缆地沟边缘的保护角钢是很好的连续导体,非常适宜于作为接地线;当利用保护角钢作为接地线时,在地沟两端须用40mm4mm扁钢将地沟两侧的保护角钢连接一次;由电缆地沟的保护角钢沿柱引上接至行车轨道,或接至配电设备金属外壳及构件等的安装连接方法;图1 利用附设变电所的建筑物图2利用建筑物的金的基础作为接地极属结构作为接地装置图3利用钢绞线作为图4利用行车钢轨连接连接线接地装置图5在工业管道上的接地装置图6利用电力电缆钢铠作为接地装置图7利用电缆地沟边缘角铁作为接地装置室外接地干线安装4.2.1人工接地体间接地干线的安装扁钢或铜排敷设前应调直,然后将之放置于沟内,依次将扁钢或铜排与接地体用电焊气焊焊接;扁钢或铜排应侧放;扁钢或铜排与接地体连接的位置距接地体最高点约100mm;焊接时应将扁钢或铜排拉直,焊好后清除药皮,刷沥青做防腐处理,并将接地线引出至需要位置,留有足够的连接长度,以待使用;4.2.2自然基础接地体间接地干线的安装根据设计图纸要求确定接地干线材质及引上点位置,并做好记号,用电焊或气焊进行接地体间的连接及引上点的连接;同时在室外地面以下的墙面或柱面以图纸尺寸为准,焊好连接板,清除药皮,以便于引出和检查;4.2.3隐蔽验收接地装置安装结束后,应进行接地电阻测试,填写测试记录,并及时进行隐蔽验收;确认符合规范及设计要求方可进行回填土或浇捣混凝土;室内接地干线安装室内的接地干线多为明敷,但部分设备连接的支线需经过地面,也可以埋设在混凝土内;4.3.1支持件固定:在砖墙或整浇混凝土上固定支架,先根据设计图纸要求弹线定位、钻孔,支架做成燕尾形埋入孔内,找平正,用水泥砂浆进行固定或直接用膨胀螺栓固定支架;4.3.2明敷接地线安装4.3.2.1当支持件埋设完毕,水泥砂浆凝固后,可敷设墙上的接地线;4.3.2.2接地干线穿墙时,应加套管保护；跨越伸缩缝时,应留有伸缩余量作成“Ω”形,并分别距伸缩缝两端各100mm处加以固定;4.3.2.3接地干线跨越门口时,应暗敷设于地面内做地面以前埋好;4.2.3.4接地干线用螺栓连接或焊接方法固定在距地250mm～300mm的支持卡子上,干线与墙面应有10mm～15mm的距离；支持件应采用25mm×4mm或40mm×4mm的扁钢或铜排,尾端应制成燕尾状,埋入深度为90mm,总长度为110mm;支持件间的水平直线距离一般为0.5m～1.5m,垂直部分为1.5m～3m,转弯或分支处为0.5m;4.3.2.5转角处接地干线弯曲半径不得小于扁钢或铜排厚度的二倍;4.3.2.6明敷接地线在其表面适当位置做好接地标记贴色标或做色环;防雷引下线敷设4.4.1防雷引下线暗敷设4.4.1.1首先将所需扁钢或圆钢用手锤或钢筋扳子进行调直;4.4.1.2将调直的引下线运到安装地点,按设计要求随建筑物引上,挂好;4.4.1.3及时将引下线的下端与接地体焊接好或与断接卡子连接好;随着建筑物的逐步增高,将引下线敷设至建筑物屋顶为止;如需接头,则应进行焊接,焊接后应敲掉药皮并刷防锈漆现浇混凝土除外,并进行隐检验收,做好记录;4.4.2防雷引下线明敷4.4.2.1引下线如为扁钢,可放在平板上用手锤调直；如为圆钢可进行冷拉调直;4.4.2.2将引下线用大绳提升到最高点,然后由上而下逐点固定,直至安装到断接卡子处;如需接头则应进行焊接;焊接后,清除药皮,局部调直,刷防锈漆及银粉漆;4.4.2.3将接地线地面以上1.6m段套上保护管,并卡固及刷红白油漆;4.4.2.4用镀锌螺栓将断接卡子与接地引下线连接牢固;接闪器安装4.5.1避雷针制作与安装4.5.1.1避雷针制作按设计要求的材料所需的长度分上、中、下三节进行下料;如针尖采用钢管制作,可先将上节钢管一端锯成锯齿形,用手锤收尖后,进行焊缝磨尖,刷锡,然后将另一端与中、下二节钢管找直,焊好;4.5.1.2避雷针安装先将支座钢板的底板固定在预埋的地脚螺栓上,焊上一块肋板,再将避雷针立起,找直、找正后,进行点焊,然后加以校正,焊上其它三块肋板;最后将引下线焊在底板上,清除药皮刷防锈漆及银粉漆;4.5.2避雷网安装4.5.2.1建筑物屋顶上有突出物,如金属旗杆、透气管、金属天沟,铁栏杆、爬梯、电视天线、冷却塔等,这些部位的金属导体都必须与避雷网焊接成一体;4.5.2.2在建造物的变形缝处,应做防雷跨越处理;4.5.2.3避雷网分明暗网两种,网格越密,其可靠性就越好;网格的密度应视建筑物的重要程度而定;重要的建筑可使用5m×5m网格；一般建筑物采用20m×20m网格即可;如果设计有特殊要求应按设计要求去做;4.5.3避雷带均压环安装4.5.3.1避雷带可以暗敷设在建筑物表面的抹灰层内,或直接利用结构钢筋,与暗敷的避雷网相焊接;4.5.3.2利用结构梁内的主筋或腰筋与预先准备好的约20cm的连接钢筋头焊接成一体,并与柱筋中引下线焊成一个整体;4.5.3.3在建筑物外沿金属门窗、金属栏杆处甩出30cm长Φ12镀锌圆钢备用;4.5.3.4外檐金属门、窗、栏杆、扶手等金属部位的预埋件接点不小于2个,与避雷带预留的圆钢焊成整体;工程交接验收4.6.1在验收时应进行以下检查:4.6.1.1整个接地网外露部分的连接可靠,接地线规格正确,油漆完好,标志齐全明显;4.6.1.2避雷针带的安装位置及高度符合设计要求;4.6.1.3供连接临时接地线用的连接板的数量和位置符合设计要求;4.6.2在验收时应提交下列资料和文件：4.6.2.1变更设计部分的实际施工图；4.6.2.2变更设计的证明文件；4.6.2.3安装技术记录包括隐蔽工程检查记录等；4.6.2.4试验记录接地电阻测试记录；5、质量要求人工接地体应符合以下规定：5.1.1接地体顶面的埋设深度不应小于0.6m,角钢及钢铜管接地体应垂直配置；5.1.2垂直接地体长度不应小于2.5m,其相互之间间距一般不应小于5m；5.1.3接地体埋设位置距建筑物不宜小于1.5m,遇有垃圾、灰渣等地,埋设接地体时,应换土,并分层夯实;室外接地干线应符合以下规定：5.2.1接地线的连接应采用焊接;焊接处焊缝应饱满并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮敲尽后,刷沥青做防腐处理;5.2.2搭接焊的焊接长度规定如下：5.2.2.1镀锌扁钢或铜排不小于其宽度的2倍,且至少3个棱边焊接两长一短,敷设前需调直,煨弯不得过死,直线段上不得有明显弯曲,并应直放限于人工接地体间接地干线的敷设;5.2.2.2镀锌圆钢或螺纹钢筋与镀锌扁钢或铜排连接时,其长度为圆钢直径的6倍;5.2.3镀锌扁钢或铜排与镀锌钢管或铜管、角钢焊接时,为了连接可靠,除应在其接触部位两侧进行焊接外,还应直接将钢铜管本身弯成弧形或直角形,与钢管铜管或角钢焊接;5.2.4接地干线应设有为测量接地电阻而预备的断接卡子,并做好接地标记;采用降阻剂降低土壤电阻率时,所用材料应符合下列要求：5.3.1对金属腐蚀性较弱;5.3.2水溶性成分含量低;防雷引下线敷设应符合下列规定：5.4.1明敷引下线必须在距地1.5m～1.8m处做断接卡子一条引下线者除外;断接卡子所用镀锌螺栓的直径不得小于10mm,并需加镀锌垫圈和镀锌弹簧垫圈;5.4.2利用柱内主筋作引下线时,每条引下线不得小于2根主筋;5.4.3现浇混凝土内敷设引下线不做防腐处理;5.4.4引下线沿建筑物外墙敷设,从接闪器到接地体,引下线的敷设路径应尽可能短而直;5.4.5引下线的固定支点间距离不应大于2m,敷设引下线时应保持一定松紧度;5.4.6引下线应躲开建筑物的出入口和行人较容易接触到的地点,以免发生危险;材料的质量符合设计要求,接地装置的电阻值必须符合设计要求;接至电气设备、器具的可拆卸的其它非带电金属部件接地接零的分支线必须直接与接地干线相连,严禁串联连接;检测方法：实测或检查接地电阻测试记录,观察检查或检查安装记录;避雷针网及其支持件安装位置正确、固定牢固、防腐良好、针体垂直,避雷网规格尺寸和弯曲半径正确；避雷针及支持件的制作质量符合设计要求;设有标志灯的避雷针灯具完整,显示清晰;避雷网支持件间距均匀,避雷针垂直度的偏差不大于顶端针杆的直径;检验方法：观察检查和实测或检查安装记录;接地接零线敷设5.8.1平直、牢固、固定点间距均匀,跨越建筑物变形缝有补偿装置,穿墙有保护管,油漆防腐完好;5.8.2焊接连接的焊缝平整、饱满、无明显气孔、咬肉等缺陷；螺栓连接紧密牢固,有防松措施;5.8.3防雷接地引下线的保护管固定牢固；断接卡子设置便于检测,接触面镀锌或镀锌完整,螺栓等紧固件齐全;接地体安装位置正确,连接牢固,接地体埋设深度距地面不小于0.6m;隐蔽工程记录齐全、准确;允许偏差项目5.10.1搭接长度扁钢≥2b；圆钢≥6D；圆钢和扁钢≥6D；注：b为扁钢宽度；D为圆钢直径;5.10.2扁钢搭接焊接3个棱边2长1短检验方法：尺寸检查和观察检查;6、产品保护安装好的接闪器、引下线、接地装置等,不管明暗,严禁作为吊装、攀登锚固受力如缆风绳拉点等；更不能随意将其切断,或以外力使其变形等;接地体6.2.1其它工种在挖土方时,注意不要损坏接地体;6.2.2不得随意移动已经绑好的结构;6.2.3安装接地体时,不得破坏外墙装饰;支架6.3.1剔洞时,不应损坏建筑物的结构;6.3.2支架固定后,不得碰撞;防雷引下线明暗敷设：6.4.1安装保护管时,注意保护好土建结构及装修面;6.4.2拆架子时,不要碰撞引下线;避雷网敷设：6.5.1不得损坏外檐装饰6.5.2避雷网敷设后,应避免砸碰;避雷带与均压环,预甩扁钢或圆钢不得超过30cm;拆除脚手架时,注意不要碰坏避雷针,不得在避雷针上架设低压或通讯线;接地干线安装6.8.1电气施工时,不得磕碰及弄脏墙面;6.8.2喷浆前,必须预先将接地干线用纸包好;6.8.3拆除脚手架或搬运物件时 ,不得碰坏接地干线;6.8.4焊接时注意做好保护墙面措施;。
防雷接地存在的问题和解决方法
防雷接地存在的问题和解决方法
雷电是一种自然现象，它会给人造成许多危及安全的问题。
因此，安装防雷接地系统是很有必要的。
安装防雷接地系统可以将雷电能量安全引导到地表，从而保护人员和财产免受雷电伤害。
但是，安装防雷接地系统也会存在一些问题。
首先，雷电主要以直流传播，因此安装防雷接地系统时，必须考虑直流电的传播特性，以便有效地将雷电能量导入地表。
其次，防雷接地系统的部件必须能够耐受高电压，并且在雷电条件下仍能有效工作。
另外，雷电能量传导过程中会产生很多电磁干扰，因此必须设计出能有效抑制电磁干扰的防雷接地系统。
为了解决这些问题，首先，可以采用高品质的防雷接地系统，它能够耐受很高的电压，而且对于雷电能量有良好的导电性能。
其次，建立一个复杂的接地系统，由多个振动器、线圈和电感共同发挥作用，以有效地将雷电能量传导到地表。
最后，在设计时采用高品质的非对称电源阻抗、低频器件和滤波器等电子元件，以有效抑制电磁干扰。
此外，安装防雷接地系统时，也需要进行合理的安装和检测。
安装时要求在设计时采用耐高电压耐强度、耐久性能好的接地系统，最好使用防腐蚀材料，严格控制电感绕组和线路的长度，使其具有良好的电阻特性。
在安装完成后需要进行检测，确保整个系统的安全性。
检测的主要内容包括：防雷接地系统的线路合格与否、阻抗特性是否符合要求、接地点的耐压等级、绝缘能力是否良好等等。
同时还要定期对整个系
统进行检修，以保证安全性。
总之，安装防雷接地系统是非常有必要的，但也要充分考虑雷电能量的传播特性、高压电压等特性，并采用合理的安装方法和安全检测，以保护人员和财产免受雷电伤害。
独立避雷针接地规范
独立避雷针接地规范独立避雷针是一种常见的人防设备，它可以有效地保护建筑物和设备免受雷击的危害。
接地是独立避雷针的重要组成部分，它能够将雷电流引入地下，从而保护建筑物和设备的安全。
接地规范是保证接地效果的关键，下面介绍独立避雷针接地规范。
1. 独立避雷针接地的目的独立避雷针接地的目的是将雷电流安全地引入地下，避免在建筑物或设备上产生过高的电压。
通过良好的接地系统，可以确保雷击时电流迅速通过地下散开，减少雷电对建筑物和设备的危害。
2. 独立避雷针接地的方法常见的独立避雷针接地方法包括立杆接地法和埋地接地法。
立杆接地法是将独立避雷针通过导体与地下导体直接连接，使雷电从独立避雷针引入地下。
埋地接地法是将独立避雷针与地下导体通过埋地电缆连接，实现雷电的引入。
3. 独立避雷针接地材料的选择独立避雷针接地材料的选择非常重要。
一般情况下，优先选择电阻率低、导电性能好的材料作为接地体。
常见的接地材料包括铜材、铝材和镀铝镀锌钢材等。
接地体的尺寸和形状也应根据实际情况进行合理选择，以确保足够的接地面积和导电性能。
4. 独立避雷针接地的施工要求独立避雷针接地的施工要求十分严格，操作人员必须具备一定的电工知识和技能。
施工前，应进行工程勘察，确定合适位置和设计方案。
在施工过程中，应按照设计要求进行材料选择、接地体布置和接地电阻测试等工作，确保接地系统能够满足规范要求。
5. 独立避雷针接地的检测和维护独立避雷针接地系统的检测和维护是确保其正常工作的关键。
定期检测接地体的电阻和接地电势，确保其在规定范围内。
如果发现接地电阻过大或电势差异常，应及时采取措施修复。
此外，还应定期清理接地体周围的杂草和杂物，保证接地体的良好接触。
总之，独立避雷针接地规范的合理应用对保护建筑物和设备的安全起到了重要作用。
在设计、施工和维护过程中，要严格按照规范要求进行操作，以确保接地系统的可靠性和稳定性。
同时，加强人员培训和技术更新，不断提高接地工程的水平，为建筑物和设备的安全提供更好的保障。
防雷接地技术标准及规范
防雷接地技术标准及规范一、引言。
防雷接地技术是指在雷电活动频繁的地区，为了保护建筑物和设备免受雷击危害，采取的一系列接地措施。
良好的防雷接地技术不仅可以保护人身安全，还能保护设备和建筑物不受雷击损害，是保障生产和生活安全的重要措施。
二、防雷接地技术的重要性。
1. 保护人身安全，在雷电活动频繁的地区，建筑物和设备如果没有良好的防雷接地技术，很容易受到雷击危害，对人身安全造成严重威胁。
2. 保护设备和建筑物，雷击对设备和建筑物的损害往往是不可估量的，良好的防雷接地技术可以有效减少雷击对设备和建筑物的损害。
三、防雷接地技术的标准及规范。
1. 地面接地，地面接地是指将建筑物和设备的金属外壳通过导线连接到地下的导体，以便将雷电的电荷引入地下，减少雷击对建筑物和设备的损害。
地面接地的标准应符合国家相关规范，接地电阻应控制在一定范围内。
2. 设备接地，设备接地是指将设备的金属外壳通过导线连接到地下的导体，以便将雷电的电荷引入地下，减少雷击对设备的损害。
设备接地的标准应符合国家相关规范，接地电阻应控制在一定范围内。
3. 避雷针，在高层建筑或者设备上安装避雷针，可以有效吸引雷电，减少雷击对建筑物和设备的损害。
避雷针的安装应符合国家相关规范，避雷针的高度和数量应根据建筑物和设备的实际情况确定。
4. 接地测试，对建筑物和设备的接地进行定期测试，确保接地电阻符合国家相关规范，保证防雷接地技术的有效性。
四、结论。
防雷接地技术是保护人身安全、设备和建筑物的重要措施，其标准及规范的制定和执行对于减少雷击损害具有重要意义。
在实际应用中，应严格按照国家相关规范执行，定期检测和维护防雷接地设施，确保其有效性，最大限度地减少雷击对人身和财产造成的损害。

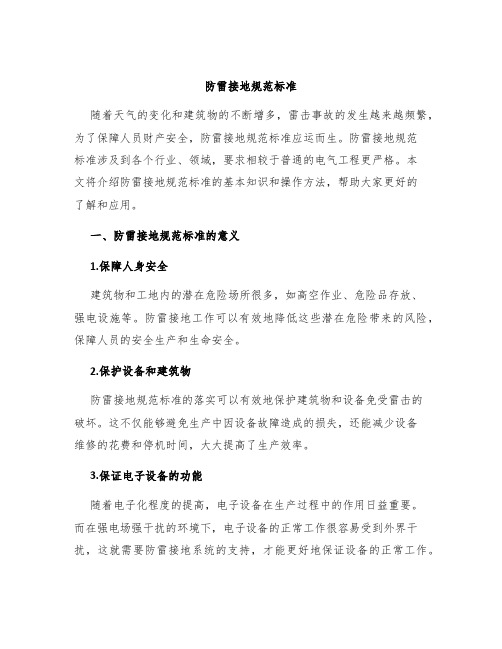

防雷接地规范标准
防雷接地规范标准随着天气的变化和建筑物的不断增多，雷击事故的发生越来越频繁，为了保障人员财产安全，防雷接地规范标准应运而生。
防雷接地规范标准涉及到各个行业、领域，要求相较于普通的电气工程更严格。
本文将介绍防雷接地规范标准的基本知识和操作方法，帮助大家更好的了解和应用。
一、防雷接地规范标准的意义1.保障人身安全建筑物和工地内的潜在危险场所很多，如高空作业、危险品存放、强电设施等。
防雷接地工作可以有效地降低这些潜在危险带来的风险，保障人员的安全生产和生命安全。
2.保护设备和建筑物防雷接地规范标准的落实可以有效地保护建筑物和设备免受雷击的破坏。
这不仅能够避免生产中因设备故障造成的损失，还能减少设备维修的花费和停机时间，大大提高了生产效率。
3.保证电子设备的功能随着电子化程度的提高，电子设备在生产过程中的作用日益重要。
而在强电场强干扰的环境下，电子设备的正常工作很容易受到外界干扰，这就需要防雷接地系统的支持，才能更好地保证设备的正常工作。
二、防雷接地规范标准的具体要求1.接地电阻接地电阻是指在接地棒通过地下土壤形成的接地回路中，接地棒与地表之间的电阻。
防雷接地规范要求，在碳化层深度在0.5米以下的场所，接地电阻最小值应该小于4 ohms；在碳化层深度在0.5米以上的场所，接地电阻最小值应该小于10 ohms。
2.避雷装置避雷装置是指防止雷电现象对建筑物和设备的破坏的各种措施，包括雷损害等级、雷电感应电压等级、保护范围等。
一般来说，有两种保护方法：直接闪电保护和间接闪电保护。
3.接地方式接地方式是指就地电场、雷击电流保护接地、电气设备接地和中性点接地等接地方式。
在各种接地方式中，在任何情况下都要保持接地系统的连续性及良好的导电性能，这样才能更好的避免雷电的影响。
4.接地网格结构接地网格结构是接地系统的核心组成部分，通常采用蓝钢带来做接地导体。
接地网格结构的断面面积应该要能够满足防雷接地规定中的规定，并且应该能够承受接地物内部电流的作用，以避免因电流过大导致的设备损坏。
保护电路防打雷措施
保护电路防打雷措施在现代社会中，电路已经成为我们生活中不可或缺的一部分。
然而，随着气候变化的加剧，雷电天气也越来越频繁，雷击对电路设备造成的损害也日益严重。
因此，保护电路防打雷措施显得尤为重要。
本文将介绍一些常见的保护电路防打雷措施，希望能够帮助大家更好地保护电路设备，降低雷击带来的损失。
1.接地保护。
接地是保护电路设备免受雷击损害的重要手段。
通过良好的接地系统，雷击所产生的大电流可以迅速地通过接地系统排除，从而保护电路设备。
在建筑物中，接地系统应该是一种完整的系统，包括接地极、接地网、接地线等组成部分。
在设计和施工中，要严格按照相关标准和规范进行，确保接地系统的可靠性和有效性。
2.避雷针。
避雷针是一种常见的保护电路设备的防雷措施。
避雷针一般安装在建筑物的高处，通过尖端的设计和良好的接地系统，能够将雷电引入地下，避免对建筑物和电路设备造成损害。
在安装避雷针时，要注意避雷针的数量和位置，以及与接地系统的连接情况，确保避雷针的有效性。
3.防雷装置。
除了接地和避雷针外，防雷装置也是保护电路设备的重要手段。
防雷装置一般包括避雷器、避雷保护器等设备，通过对电路设备进行保护和隔离，减少雷击对设备的损害。
在选择和安装防雷装置时，要根据具体的电路设备和使用环境进行合理的选择和布置，确保防雷装置的有效性和可靠性。
4.综合保护措施。
除了上述的单一防雷措施外，综合保护措施也是非常重要的。
综合保护措施包括对电路设备的综合保护、对建筑物的综合保护等方面。
在设计和施工中，要充分考虑电路设备的使用环境和特点，采取合理的综合保护措施，确保电路设备的安全和可靠性。
5.定期检测和维护。
除了以上的防雷措施外，定期的检测和维护也是非常重要的。
定期的检测和维护可以及时发现和排除电路设备中的隐患，确保电路设备的正常运行和安全使用。
在检测和维护中，要注意对接地系统、避雷针、防雷装置等设备的检测和维护，确保其正常运行和有效性。
综上所述，保护电路防打雷措施是非常重要的。
重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地
重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地接地为防止触电或保护设备的安全,把电力电讯等设备的金属底盘或外壳接上地线；利用大地作电流回路接地线。
在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。
1、接地种类——常见的接地种类有以下几项重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。
2、重复接地重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。
在低压三相四线制中性点直接接地线路中，施工单位在安装时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。
对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。
保护接地电气设备在正常情况下不带电的金属外壳及金属支架与大地作电气连接，称为保护接地。
保护接地重要应用在中性点不接地的供电系统中。
假如不采纳保护接地措施，那么人体触及带电外壳时，由于输电线和大地之间存在分布电容而构成回路，使人体有电流通过而发生触电事故。
假如电气设备采纳了保护接地措施，那么人体触及带电外壳时，人体与保护接地装置的电阻并联。
由于接地电阻小于人体电阻，此时可以认为通过人体的电流很小，电流几乎不通过人体，避开了触电事故。
工作接地接地网示意图地是为了使系统以及与之相连的仪表均能牢靠运行并保证测量和掌控精度而设的接地。
它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。
防雷接地防雷接地是构成防雷措施的一部分，其作用是把雷电流引入大地。
建筑物和电气设备的防雷重要是用避雷器（包括避雷针、避雷带、避雷网和消雷装置等）。
避雷器的一端与被保护设备相接，另一端连接地装置。
当发生直击雷时，避雷器将雷电引向自身，雷电流经过其引下线和接地装置进入大地。
此外，由于雷电引起静电感应副效应，为了防止造成间接损害，如房屋起火或触电等，通常也要将建筑物内的金属设备、金属管道和钢筋结构等接地；雷电波会沿着低压架空线、电视天线侵入房屋，引起屋内电工设备的绝缘击穿，从而造成火灾或人身触电伤亡事故，所以还要将线路上和进屋前的绝缘瓷瓶铁脚接地。
防雷接地规范 (2)
防雷接地规范1. 引言防雷接地是指在雷电活动中，通过合理的接地装置将雷电电流引入地下，保护设备和建筑物免受雷击侵害的一种措施。
准确、合理地进行防雷接地对于电气设备的正常运行和人身安全至关重要。
本文档旨在规范防雷接地的实施要求和操作步骤。
2. 接地装置2.1 接地系统设计在进行接地系统设计时，需充分考虑以下因素： - 地质条件 - 设备类型与规模 - 电气负载 - 界线规模 - 界限长度2.2 接地材料与设备2.2.1 接地电极接地电极应根据需要选择合适的材料，如铜、铜化合物等。
电极应具有良好的导电性能和抗腐蚀性能。
2.2.2 接地引下线接地引下线应选择铜导线，导线截面积应符合相关标准要求，以确保良好的电流传导能力。
2.2.3 接地装置接地装置包括接地电极、接地引下线、接地排、接地体等。
应选择优质的接地装置，确保良好的接地效果。
3. 接地施工3.1 施工前准备在进行接地施工前，需完成以下准备工作： - 接地设计方案审查 - 施工材料及设备准备 - 施工区域清理3.2 接地井施工3.2.1 井身材料接地井应采用耐腐蚀性能好的材料进行施工，如混凝土井身、塑料井身等。
3.2.2 井身尺寸接地井的尺寸应根据设计要求确定，通常要考虑到接地电极长度和数量、接地装置的安装空间等因素。
3.3 接地电极安装3.3.1 接地电极类型接地电极的类型包括垂直接地电极、水平接地电极、桩接地电极等，根据具体情况选择合适的电极类型。
3.3.2 接地电极深度接地电极的深度应根据设计要求而定，一般应达到一定的深度以确保接地效果。
3.4 接地引下线和接地装置安装根据设计方案，进行接地引下线和接地装置的安装，确保连接牢固、导电良好。
4. 接地检测与维护4.1 接地电阻测量定期进行接地电阻测量，确保接地系统的正常运行。
如发现接地电阻超标，应及时采取措施进行修复。
4.2 接地装置维护定期检查接地装置的连接情况，特别是接地引下线和接地电极的连接处。
防雷防静电技术措施
防雷防静电技术措施导言：防雷防静电技术是指采取一系列措施来防止雷击和静电产生及其对设备、系统和人身安全所造成的伤害。
雷击和静电是在电力系统和电子设备中常见的问题，如果不加以适当的处理和预防，可能会导致设备损坏甚至造成火灾和人员伤亡。
本文将介绍一些常见的防雷防静电技术措施，以帮助人们更好地理解和应对这些问题。
1. 接地保护接地是防雷防静电技术中最基础且最有效的措施之一。
通过将设备和系统的金属外壳、架构等部分与地进行连接，可以将雷电能量和静电电荷引导到地中释放，从而实现保护作用。
接地保护的具体实施包括建立良好的接地系统、选用合适的地线和接地装置，确保其电阻低于规定标准。
2. 避雷器避雷器是用来限制电力系统和电子设备上的过电压，防止雷击对其造成损害的一种重要装置。
避雷器通常由金属氧化物构成，其工作原理为将过电压引向地，保护设备不受损害。
在设计和选择避雷器时，需要考虑额定电压、放电电流和响应时间等因素，以确保其能够有效地工作。
3. 防雷保护接口防雷保护接口是指将外部的雷击能量引导到设备外围，在设备内部产生的过电压和过电流对设备和系统造成的影响降到最低。
常见的防雷保护接口包括采用独立的信号线和控制线、使用雷电保护器和安装防雷针等。
通过合理布置和选择适当的防雷保护接口，可以增强设备的抗雷击能力。
4. 静电防护静电是指物体表面带有静电电荷的现象，常会引发火花、破坏电子设备、引起爆炸等安全隐患。
为了防止静电产生和积聚，可以采取以下措施：使用抗静电材料、增加接地导线、合理安装静电消除器以及人员防静电培训等。
5. 定期维护检查为确保防雷防静电技术的有效性，定期的维护检查是必不可少的。
这包括定期检查并测试接地系统、避雷器和防雷保护接口的状态和性能，以保证其正常工作。
同时，应建立完善的维护记录，及时发现和处理存在的问题，并做出相应的修复和改进。
结论：防雷防静电技术措施的实施对于设备和系统的安全运行至关重要。
通过合理运用接地保护、避雷器、防雷保护接口、静电防护和定期维护检查等措施，可以最大限度地减少雷击和静电对设备和人员的伤害风险。
防雷接地设计规范-防雷接地规范
防雷接地设计规范-防雷接地规范第一章总则为了防止或减少建筑物被雷击所造成的人身伤亡和财产损失，本规范制定了建筑物防雷设计的防雷指施，要求根据地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等详细研究防雷装置的形式及其布置。
本规范适用于新建建筑物的防雷设计，但不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。
建筑物防雷设计除应执行本规范的规定外，还应符合国家现行有关标准和规范的规定。
第二章建筑物的防雷分类建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
第一类防雷建筑物包括制造、使用或贮存大量爆炸物质的建筑物，以及具有区或10区爆炸危险环境的建筑物和1区爆炸危险环境的建筑物。
第二类防雷建筑物包括国家级重点文物保护的建筑物，国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物，以及制造、使用或贮存爆炸物质的建筑物、具有1区爆炸危险环境的建筑物、具有2区或11区爆炸危险环境的建筑物、工业企业内有爆炸危险的露天钢质封闭气罐、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物、预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物。
预计雷击次数应按本规范附录一计算。
第三类防雷建筑物包括省级重点文物保护的建筑物及省级档案馆，以及预计雷击次数大于或等于0.012次/a，且小于或等于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。
三、针对预计雷击次数大于等于0.06次/a且小于等于0.3次/a的住宅、办公楼等一般性民用建筑物需要进行防雷措施。
四、预计雷击次数大于等于0.06次/a的一般性工业建筑物也需要采取防雷措施。
五、根据当地气象、地形、地质及周围环境等因素，结合雷击后对工业生产的影响及产生的后果，确定需要在21区、22区、23区火灾危险环境中进行防雷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷电保护接地
接地是避雷技术最重要的环节，不管是直击雷、感应雷或其他形式的雷，避雷工作的最终都
是把雷电流送入大地。储存雷能量为人类造福，目前科技还达不到，因此没有合理而良好的
接地装置是不可能谈及防雷的。所以说设计、施工好高标准的接地系统是防雷工作的重中之
重。
过去讨论接地的时候，总是把讨论的焦点放在要求接地电阻小于多少欧姆上。长期以来，人
们有一个错觉，认为接地电阻越小避雷效果就越好，被保护的对象就安全。当然电阻越小散
流越快，雷击的高电位保留时间越短，危险性越小，其跨步电压、接触电压产生的机遇也就
越小。但是，近十几年来的实践证明，与其说接地电阻值重要，不如说接地装置的结构更合
理、重要。
现在的城市，在一座建筑物内有许多不同性质的电气设备，需要多种接地装置，如避雷接地、
电气安全接地、交流电源工作接地、通信及计算机系统接地（也叫直流接地，在数字逻辑系
统中叫逻辑接地）等，这麽多系统的接地到底采用哪重好呢？现一一解释如下：根据实践证
明，共用接地是应用最为广泛的接地方式。
一、 独立接地：如上面所谈到的需要接地的部分，都分别独立地建立自己的接地系统，这
种接地方式称为独立接地。它的好处是各系统之间不会造成互相干扰，这对通信系统尤其重
要。但网络容易被雷击坏，故除有防爆炸要求的危险环境必须要采用独立的避雷方式外，一
般不主张采用独立接地的方式。这种独立接地在六、七十年代以前采用比较多，现在多被共
用接地所取代。
二、 共用接地：也叫统一接地。它是把需要接地的各个系统统一接到一个接地装置上，或
者把各系统原来的接地装置通过地下或者地上用金属导体连接起来，使它们之间成为畅通的
电气接地统一地网，这样的接地方式为共用接地。共用接地是目前应用最广泛的接地方式。
三、 一点接地：把各系统的接地线接到接地母线同一点或同一金属平面上，这样的方法叫"
一点接地"法。一点接地法能解决各系统接地线的等电位问题，所以能够降低各系统之间的
干扰程度，尤其是50HZ工频信号对系统的干扰基本上得以消除，所以一点接地法在工程上
得到广泛应用。
一点接地消除了公共阻抗耦合和低频接地环路引起的干扰。能很好地工作于1MHZ及以上
的额频率，当整个系统的尺寸较小时（最大尺寸小于l /20，l为干扰信号的波长）可以应用
到10MHZ。
四、 多点接地：各系统的接地线采用多点短连线的接地方式，称作多点接地。
当信号或电磁干扰的频率相当高或采用快速逻辑时，电容耦合效应将会产生某种干扰耦合，
这时引线长度成为主要矛盾，必须采用多点接地使串联阻抗减至最小，并将驻波减至最小。
多点接地方式应用于高频电路（f>10MHZ）。
在二三十年以前，干扰被称为无线电频率干扰，因为绝大多数的噪音和干扰信号出自无线电
频率。现今电子计算机、数字技术和逻辑电路不断扩大应用领域，现在的干扰被称为电磁干
扰。电磁干扰包括导电性电磁干扰，其干扰能量通过导线或电缆从一电路传送到另一电路。
减少导电性电磁干扰是通过电路的合理设计，采用滤波器和电路的合理接地来实现的；辐射
性电磁干扰其能量是通过空气中的电磁场传送的。在设计外壳和箱体时，通过选用合理的屏
蔽材料，构造技术和设备布置以及采用合理的接地技术等等来减少辐射性电磁干扰。其中处
理好接地工程是防电磁干扰最重要的技术措施。
低频率干扰绝大部分是通过线路互相耦合而来的，即前面所提到的共阻抗耦合。当两个电路
电流流经同一个公共阻抗时一个电路上的电流在这个阻抗上形成的电压就会影响到另一个
电路，这就是共阻抗耦合。
如果一个公用的接地网在不同的地方分别接上连线。由于共阻抗耦合关系，各连线之间将有
Vg1和Vgz的电压，各连线的接地点电压不会一样。Vg1和Vgz就是干扰电压，经放大后
就可能直接影响通信或控制信号。
多点接地的优点允许存在许多接地环路，这时同时使用低频率的电路是有害的，如有上述情
况时，可考虑采用混合接地的方法。
五、 混合接地：所谓混合接地是在一部设备内的各电路板以最短的导线与机壳连接，或者
信号电路相关的几部设备，以最短的导线与同一个金属体连接接地，然后多台设备分别用金
属线接到地网的同一点上。像这样的接地方式称为混合接地。
混合接地在工程上最简单的办法，是在交流电源送进房屋的总开关处，把零线重复接地（或
把零线接到房屋的结构主钢筋上），然后在电源的零线处引出一条PE线连接所有应该接地
的点。
六、 环形接地多用于地网，就是把接地体沿建筑物周围围成一个闭合环。这样的接地网可
以使到界面以内的电场分布比较均匀，减少跨步电压对人的危害，也减少室内在受雷击时，
由于地面电位梯度大而产生对设备高压反击的危险。
七、 基础接地体：利用建筑物基础内的钢筋，按"规范"要求连接制作的接地体称为基础接
地体。有的人认为，在基础内的钢筋，被混凝土包住不可能与大地导通起到接地体的作用。
事实上干燥的混凝土是很好的绝缘体，而含有水份的混凝土与含水份的土壤接触时，毛细管
将水份吸收到混凝土里使混凝土保持较高的含水量，从而降低了混凝土的电阻率，与大地通
若一体。
本文章出自深圳市鑫森众能科技有限公司，转载请注明出处，更多下载请到：
