谈谈电气工程质量管理问题以及对策
谈谈电气工程质量管理问题以及对策摘要：在实际的施工过程中，要对电气工程进行有效的管理和质量监控，以提升整体电气工程的质量，确保电气工程的技术不断进步，本文对电气工程的质量控制工作进行了详细的分析，希望能够为我国电气工程的优化工作提供参考。
关键词：电气工程；电气管理；质量管理引言当今社会，随着科学技术的飞速发展，人们的生产力有了很大的提高。
基于以上分析，本文对电气项目管理在电气项目中的运用进行了探讨。
为确保电气工程施工的安全性，应加强施工过程中各环节的管理，确保施工质量达到国家规定的标准。
所以本文主要探讨电气工程质量管理问题以及对策，希望对电气工程的施工有一定的推动作用。
一、电气工程概论随着建筑物的功能性越来越强，建筑物的电气化、自动化、智能化水平越来越高，建筑物内的电气设计也越来越复杂，对电气系统的要求也越来越高。
在施工的时候，在施工过程中，电气系统的整体质量与施工过程中是否能够正常运行、施工后是否能够保证施工过程的安全性、可靠性、以及施工后的投资效益有直接的联系。
电气工程的施工技术是关系到电气工程从开工到完工的全过程，电气工程施工工艺的好坏直接影响到电气工程的成败。
电气工程是当今科学技术发展的一个热门领域，在高新技术行业中占有举足轻重的地位。
比如，只有电子技术的飞速发展，才能推动以电脑网路为中心的资讯时代的前进，这会极大地改变人类的生活与工作，而电气工程的发展，也是我国科技发展的一个标志。
二、电气工程施工质量管理中的若干问题(一)防雷电设备的配置不够有效防雷器是提高建筑物抗灾能力的重要手段。
在电气工程中，设备的组装也是重要的一环。
为了最大限度地发挥其防雷击效果，在装置安装时，必须保证装置与地面的接地。
但在实践中，很多电子产品设计者对配线性能参数的掌握程度较差，对配线性能参数的精度、可靠性有较大的影响。
这样，它的防雷效果就会减弱，从而影响到工程整体的防雷效果。
(二)原材料质量原材料对一个项目很重要。
民用建筑电气设计中的问题分析及对策
民用建筑电气设计中的问题分析及对策摘要 :就我国现在的发展情况来看，我们国家的经济发展速度十分的快。
在国家推行“家电下乡”的政策之后，家电的使用越来越普遍。
因此涉及到电气设计的问题也越来越复杂。
尤其是在一些农村居住地区，民用建筑里对于电器的使用也涉及到越来越多的层面。
但是在电气设计中仍然面临着许多亟待解决的困难。
本文通过对我国民用建筑和电气设计等相关概念的论述，分析了目前民用建筑电气设计中存在的问题，并对民用建筑电气设备存在的问题提出了一些可行性的建议。
关键词：民用建筑；电气设计；优化方案引言随着我国不断加大农村建设的力度，农村人民生活水平也在不断地提高，在农村的建筑中也出现了一些相对分落有秩序，但是对于这些建筑中电气设计相关问题十分复杂。
因此设计一个合理的电气方案可以避免一些安全隐患，为人民的生命财产安全保驾护航。
所以在电气设计方案中一定要严格遵守相关的安全行为规范，多采用一些技术成熟的的电气设计方案作为参考，努力提高电气设计的质量。
一、相关概述（一）民用建筑的含义民用建筑（Civil Building），是指由许多大小不一的内部空间构成的一个组合。
它是由许多构配件进行组装而成的。
这些构配件分为主要部分和次要部分。
主要部分包括了基础、屋顶、墙体、楼梯等等；次要部分主要包括羊蹄，台阶以及通风过道等等。
根据不同的分类方法对于民用建筑的类型也有不同的表述。
按照作用不同分为居住建筑和公共建筑；按照高度和层数的区别又分为底层、多层等五个层次的建筑（高层、超高层）。
民用建筑是我们生活中特别常见的建筑群[ ]。
（二）电气设计的含义电气设计其实从广义上来讲，是一种过程。
这个过程涵盖了电气设计从开始到完成的所有步骤，首先它必须根据一定的规范进行，通过对电力系统各方面进行及时的计算和分析，从而进行下一步审核，审核通过后在进行施工的过程中不断与客户进行沟通，从而使得电气设计方案不断进行完善，在不违反规定的同时，力求客户最大的满意程度。
电路设计常见问题解析和整改措施
外形
操作
操作程序
避免突出部 悬臂结构受力损坏、结构变形 优先考虑右手操作 需要人体力量 操作步骤尽可能简化 减少对操作记忆、理解要求
13
防接错措施 公母口应考虑触电、放静电 可能带的的信号接头应优先使 信号连接 因素 用母口 L、N、G防错 电源连接 正负极防错 电源线与信号线防错措施 考虑操作者的力量、技巧特征， 连接强度要求 连接件强度适度 避免不能操作、损坏连接件等 装配定位 提供装配定位措施 方便组装 安装 防反设计 正负极防错结构、接线措施 长时间不用取出提示 电池 电池装入后，在未开机状态下 省电设计 有微 充电保护设计 过充保持、过热保持等 频繁消毒器件应拆卸简单， 拆卸应有时间要求 无需工具 消毒装卸 拆卸不易损坏，不对操作者 结构要求，对人的要求不应过 提出更高要求 高
15
频繁使用器件、关键 考虑外购成品、品牌、质量； 器件可靠性评估结果 自制件，测试结果 功率、负荷、持续工 考查器件的实际使用情况，与其器件的 作时间、最大应力、 器件输出能 性能指标的符合性，包括选用范围； 器件 使用寿命，更换要求、 力 示例：电源、减压阀、电磁阀、保险， 温度、湿度、气压等 扭矩，加速度、振动等等。 要求 器件之间配 各器件之间输入输出 考虑负载、峰值、突变、相互作用。 合度 设计合理性评估 密封设计与使用情况 密封设计的形式，与密封器件的运动、 的合理性 移动、材料等合理性。 密封设计与使用情况 密封 密封设计 的合理性 包括密封材料与被密封材料的相互腐蚀、 密封材料的老化 老化、粘接等。 随机文 说明书 件 器件寿命
35
冷却方式选择的依据
36
传导散热
Ta：环境温度40—60℃ Tj：结温125 ℃ P：热耗≈功率 （对非能量转换器件） Rja：热阻 Rja=Rjc+Rcs+Rsa Rjc： Datasheet； Rcs：用导热油脂或导热垫后再与散热器安装，0.1—0.2 ℃ / W； 若器件底面不绝缘另加云母片绝缘，则选1 ℃ / W； Rsa：散热片的热阻。
探讨电气设计中常见的问题及纠正措施
产 生 活 的 一 个 重要 组成 部 分 。在 众 多 的建 筑 工 程 中 ， 电 气工 程 是 一 个 重要 的组 成 部 分 。但 是 由于 种 种原 因 ， 电 气 工程 在 设
计方面还存在 一 系列问题 。本文就这些 问题进行 分析 ， 并指 出相 应的解决措施 ， 供有 关电气设计参考。
的改善措施， 以提 高 电气 设 计 质 量 。
１ － ３ 控 制 方式和 部件 选择 不合理
１ ． ３ ． １ 电机 降 压起 动 随便 采用 电动 机 是 否 降压 起 动 ， 决 定 因素 之 一 是 不 对别 的设 备 造 成 不 允许 的 不 良影 响 。 为 此 ， 电动 机 所 在 母 线 在 起 动 电流 冲 击 下 ， 电 压不 能降 得 过 低 。另外 ， 还 要考 虑 起 动 时 ， 本 身端 电压 的 影 响 ， 电 机 端 电压 不 得 降低 过 大 ， 否 则 会 影 响起 动 功 能 。 目前 ， 有 些 设 计
不 同专业设计 的管道 、 线缆敷 设线路经常会 出现碰撞 、 交 叉 筑 工 程 后 期 的 投 运使 用 有 着 直 接 的关 联 。因此 ， 必 须 要 保 证 电气 外 ， 或者 重 合 。因 此 ， 做 不 好 相 关专 业 的衔 接 也 成 为 电气 设 计 的 主 要 工 程 的 质 量 。从 众 多 的 电气 工 程 实 践 中 分 析 ， 电气 工 程 在 设计 环 节 中 还 存 在 许 多 问题 。有 关 人 员 必 须 要 加 强 问题 研 究 ， 制 定相 关 问题 。
， ＼ 、 ／ ｌ ／ 一 ／ 、 ＼Ｖ ，、 ／、 ／ ｌ ， Ｙ １
图 １ 单 相 电压 互 感 器 图 形 符 号
＼～ ／

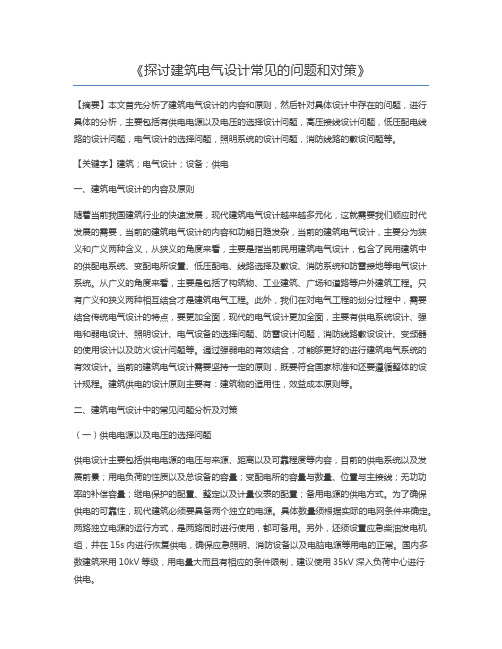

探讨建筑电气设计常见的问题和对策
《探讨建筑电气设计常见的问题和对策》【摘要】本文首先分析了建筑电气设计的内容和原则，然后针对具体设计中存在的问题，进行具体的分析，主要包括有供电电源以及电压的选择设计问题，高压接线设计问题，低压配电线路的设计问题，电气设计的选择问题，照明系统的设计问题，消防线路的敷设问题等。
【关键字】建筑；电气设计；设备；供电一、建筑电气设计的内容及原则随着当前我国建筑行业的快速发展，现代建筑电气设计越来越多元化，这就需要我们顺应时代发展的需要，当前的建筑电气设计的内容和功能日趋发杂，当前的建筑电气设计，主要分为狭义和广义两种含义，从狭义的角度来看，主要是指当前民用建筑电气设计，包含了民用建筑中的供配电系统、变配电所设置、低压配电、线路选择及敷设、消防系统和防雷接地等电气设计系统。
从广义的角度来看，主要是包括了构筑物、工业建筑、广场和道路等户外建筑工程。
只有广义和狭义两种相互结合才是建筑电气工程。
此外，我们在对电气工程的划分过程中，需要结合传统电气设计的特点，要更加全面，现代的电气设计更加全面，主要有供电系统设计、强电和弱电设计、照明设计、电气设备的选择问题、防雷设计问题，消防线路敷设设计、变频器的使用设计以及防火设计问题等。
通过强弱电的有效结合，才能够更好的进行建筑电气系统的有效设计。
当前的建筑电气设计需要坚持一定的原则，既要符合国家标准和还要遵循整体的设计规程。
建筑供电的设计原则主要有：建筑物的适用性，效益成本原则等。
二、建筑电气设计中的常见问题分析及对策（一）供电电源以及电压的选择问题供电设计主要包括供电电源的电压与来源、距离以及可靠程度等内容，目前的供电系统以及发展前景；用电负荷的性质以及总设备的容量；变配电所的容量与数量、位置与主接线；无功功率的补偿容量；继电保护的配置、整定以及计量仪表的配置；备用电源的供电方式。
为了确保供电的可靠性，现代建筑必须要具备两个独立的电源。
具体数量须根据实际的电网条件来确定。
浅谈电气工程设计中的问题与对策
当前的建筑工程大多数都为钢筋混凝土结构，通常采用建筑物结构钢筋作为防雷接闪器、引下线和接地与等电位联结装置，为了在施工中的便利，设计图纸时我们就应该合理的标注好配置之间的联系标号和位置，施工要求和施工方法应作出明确的说明和指示。某市跨河大桥工程项目，大桥长490m，主桥主塔高60m，雷击概率更是成几何级别增加，设计图纸标注开始为：塔内主筋做接地引下线，与预埋钢板牢固焊接。标注的不够合理，也过于简单，修改后：25*4mm镀锌扁钢与四角引下线2*Φ32主钢筋焊接，搭接长度不小于200mm，四周满焊。修改后的图纸对材料的规格型号，长度做了明确的说明，设计更合理，也为施工提供了便利。但合理的电气工程设计需要我们共同的努力。
（五）、选择优秀的设计单位
为了有效控制电器设计的质量，业主方应当按照招标的方式去选择优秀的设计单位，这样就使得电气设计的质量有了基本的保证，而且业主方最好亲自去设计单位进行实地的走访和考察，防止竞标单位的弄虚作假。另外，业主方在选择了优秀的设计单位以后要与之签订合法的正规合同，通过法律的途径来保证设计单位的电气设计质量，同时业主方要对竞标单位提供的文件进行严格审查，弄清楚对方有没有电气设计的资质和相关的经验。除了此之外，业主方还要对已选择的设计单位的信用状况进行深入了解，确保设计单位不会出现严重的质量问题，这样才能使最终的电气设计质量得到最有效的保障。
一个典型例子，某高档小区内的喷水池设计图纸监理工程师施工前发现设计错误，发生事故时潜水泵漏电和水下灯具未能及时断电。如果按照这样的设计去施工有人在池边玩耍被电时，将一命呜呼。最后设计单位严格按照设计规范重新做了一下修改：设置完善的接地装置，喷水池做了等电位联结，喷水池配电采用TN-S系统设计，设置了RCD保护。潜水泵和水下灯具采用了潜水电缆配电，0区所有电器设备采用1P*8防护等级，1区内的电器设备采用1P*5防护等级的装置。最后，修改后的设计图审核通过，该项目也顺利的通过了验收。
电气设计中几个常见问题探讨
本 文 就项 目工 程 电气 设计 各 个 阶段 设 计 说 明 、设 计 图纸 中常 出 现 的 问 题执笔， 希 望 与 业 内人 士共 同探 讨 １ 、 工 程 概 况 中建 筑定 位 问题
的１ １ ． １ ． ６ 款“ 消防用电设备的配电线 路应满足火灾 时连续供 电的需要 ， 其敷 设应符合下列规定： 暗敷时 ， 应穿管并应敷设在不燃烧体结构内且保护层厚 度不应小于 ３ ０ ａ ｒ ｍ。明敷时 （ 包括敷设在 吊顶 内）， 应 穿金属管或封 闭式金 属线槽， 并应采取防火保护措施” 。 建议在 电气消防中加入此两 点（ 各类型建 筑需做相应调整） ， 以保证 电气消防说 明的完整性 。 ５ 、 Ｔ Ｎ— Ｓ 与Ｔ Ｎ— Ｃ — Ｓ 系统 的采用 问题 ＴＮ— ｓ 及ＴＮ－ Ｃ— Ｓ 系 统见 下 图 示 ：
简述建筑电气设计常见问题分析
环球市场/电力工程-122-简述建筑电气设计常见问题分析璐 英华诚博远(北京)建筑规划设计有限公司摘要：笔者在多年的设计工作中发现建筑电气设计常见问题，具有普遍性，其实稍加注意都可避免。设计文件是工程建设的主要依据，设计质量是决定工程质量的首要环节。遵循经济性、可靠性、灵活性、安全性的电气设计原则，提交合格的设计文件，是每位设计工作者的共同责任。本文作者分析了建筑电气设计中常见的几个问题，希望引起广大设计人员的注意。关键词：建筑；电气设计；常见问题；分析
1 防雷、接地和等电位设计a 防雷类别错误。不经过计算年预计雷击次数Ｎ，随意分类防雷类别。如对住宅、办公楼等一般性民用建筑未计算预计雷击次数，仅凭经验便定为三类防雷建筑。根据《建筑物防雷设计规范》GB50057—2010(2010版)规定，只有预计雷击次数大于或等于0.05次/ａ，且小于或等于0.25次/ａ的住宅、办公楼等一般性民用建筑物，才能划为第三类防雷建筑。b 金属电缆桥架接地。为了保证供电线路的使用安全，金属电缆桥架及支架接地至关重要，设计中应引起重视，按规范金属电缆桥架及支架和引入或引出电缆的金属导管应可靠接地，全长不应少于２处与接地保护导体相连。金属电缆桥架的起始点和终点应与接地网可靠连接。当电缆桥架全长不大于30ｍ时，不应少于２处与接地干线相连。全长大于30ｍ时，应每隔20—30ｍ时增加与接地干线的连接点。沿电缆桥架敷设铜绞线、镀锌扁钢或沿桥架构成电气通路的金属构件可作为接地干线。2 电气节能设计a 合理选择变压器。变压器负载率偏低，将造成一次投资偏大，还增加二次运行费用，十分不利节能。设计中应根据负荷情况，综合考虑投资和年运行费用，合理分配负荷，力求三相负荷平衡。大量的实践证明，负载率宜取在70％一85％左右最经济节能，同时应重视选用新型节能低损耗变压器(如非晶合金变压器)。合理安排变压器运行台数，随各变压器的负载率及时进行负荷调整，以便变压器尽量处于接近最佳负载率运行状态。b选用高效灯具。照明光源荧光灯应选用细管径直管荧光灯、紧凑型荧光节能灯、金属卤化物灯等。c 合理选择照明控制方式。应充分利用天然采光条件，以节约人工照明，因此在照明控制上应予以配合。一般平行于窗的方向应进行控制或适当增加照明开关。走廊、楼梯间、门厅等公共场所的照明，根据照明使用特点，采取分区、分组控制。公共场所照明、室外照明应按规要求采用集中或自动控制装置。3 供配电设计a 一级负荷供电电源。一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。设计时未明确对两个电源的要求，两个电源互不影响的问题未全面考虑，降低了供电可靠性，违反了强条。如两个电源线缆未分线槽或同槽敷设未隔离，两个电源同时进入中间级电源箱，未在末端的电源切换箱内进行切换。b电源线路隔离电器。由建筑物外引入的配电线路，应在室内靠近进线点便于操作维护的地方装设隔离电器。这是为了便于维护、测试和检修室内线路或设备，防止任何设备无意带电。4 照明设计a照度标准。电气照明图中应注明主要房间的照度标准值。照明平面图应注明照明功率密度值，并按照功率密度值布置灯具和确定灯具容量。不能按房屋开间及功能凭经验布灯 提高或折减照明功率密度值应符合《建筑照明设计标准)GB50034—2004的规定，即照明功率密度值标准只允许提高或降低一级，否则就违反了相关强制性条文。设计照度值与标准值比较可有一10名一＋10％的偏差(只适用于装10个灯具以上的照明场所)，这主要是考虑到照明设计时布灯的需要和光源功率及光通量的变化不是连续的这一实际情况。b备用照明。备用照明及疏散指示照明灯具不应从插座接电，在备用照明及疏散指示照明的输出回路中不应接入插座，以防因插座挪作他用或插座回路故障而影响应急照明的供电可靠性。c 应急照明。为保证发生火灾时坚持正常工作及人员疏散，设计时不应忽略其必要参数，应注明最少持续供电时间。应急照明应满足正常照明的照度，同时最少持续供电时间应大于或等于30min。从有利于人员安全疏散需要出发，应急照明应选用能快速点燃的光源(如细管径直管型荧光灯、紧凑型荧光灯、LED灯等)。因其在照明断电时可迅速启动点燃，在几秒内达到标准照明值。5 建筑电气设计应注意问题a 防雷问题。防雷问题最常见的为共用接地电阻值问题。在现代建筑电气设计中，各种接地系统实际上难以真正分开，所以在设计中往往将各种接地系统共用一个接地体。对于共用接地电阻值，有一些设计人员认为：防雷接地和其它接地系统(如重复接地，设备接地)共用接地体。由于没有弱电机房，因此共用接地电阻为４欧姆就能满足要求。笔者认为，这种观点是片面的，没有规范依据。《民用建筑电气设计规范》(JGJ/T16—92以下简称《民规》)第14.7.4.3条中规定：电子设备接地宜与防雷接地系统共用接地体，但此时接接地电阻不应大于１欧姆。众所周知，现代建筑中存在着如电脑、电视机等大量电子设备，这些电子设备通过保护接地系统的重复接地与共用接地体相连。所以为保证安全，笔者认为，包括重复接地情况在内，防雷接地的共用接地电阻值不应大于１欧姆。b 消防安全问题。在许多电气设计图纸中发现：消防线路穿塑料管(PVC)进行保护，并从吊顶内走线。而《规范》24.8.5条中规定：消防联动控制、自动灭火控制、通信、应急照明及紧急广播等线路，应采取穿金属管保护，并暗敷在非燃烧体结构内，其保护层厚度不应小于3cm。当必须明敷时，应在金属管上采取防水措施。显然，许多设计人员对这一条是疏忽了。从对《规范》条文说明的学习中，笔者理解，本条之所以没有包括火灾探测器线路，这是因为探测器线路只是在火灾初燃生烟阶段起作用，而条文中规定的消防联动控制，自动灭火控制，通信、应急照明及紧急广播线路，在火灾发生后一段时间内还要起作用，因此在这段时间内，这些线路应绝对保证安全。6 结语设计中暴露出的问题，一方面说明设计人员学习、执行规范意识不强，甚至有的专业基本概念不清，另一方面说明设计人员责任心不强。工程质量是百年大计，设计人员应注重学习规范、一定要杜绝违反强规条文，避免错漏碰缺，减少安全隐患；同时重视电气方案的优化设计、新材料、新技术推广应用等节能措施，提高设计质量。参考文献:[1]《建筑物防雷设计规范》GB50057.
电气工程中的继电保护故障与对策分析
电气工程中的继电保护故障与对策分析摘要：本文针对电气工程中的继电保护故障进行了分析，并提出了相应的对策。
首先，介绍了继电保护在电气工程中的作用和重要性。
然后，对继电保护故障进行了分类和描述，包括过电流故障、短路故障等。
接着，分析了导致继电保护故障的原因，如设备老化、误操作等。
在此基础上，提出了解决继电保护故障的对策，包括定期检测、设备更新、人员培训等。
最后，总结了继电保护故障的影响和未来发展方向。
关键词：继电保护；故障分析；对策；电气工程一、引言继电保护是电气工程中至关重要的一环，其功能在于保障电力系统的安全稳定运行。
继电保护故障的发生可能导致电网事故，严重影响生产和生活。
因此，对继电保护故障进行深入分析，并提出有效的对策至关重要。
本文旨在系统探讨继电保护故障的分类、原因和对策，以及对电气工程运行的影响与未来发展方向，旨在为电力系统的安全稳定运行提供理论指导和实践参考。
二、继电保护故障分类与描述2.1 过电流故障过电流故障是继电保护中常见的一种故障，它指的是电流超过设定阈值的情况。
过电流故障可以分为瞬时过电流和持续过电流两种类型。
瞬时过电流是指电流在短时间内突然增大的情况，通常由于短路或过载引起。
当瞬时过电流发生时，继电保护系统需要迅速响应并采取措施，以确保电力系统的安全运行。
常见的处理方法包括切断故障电路、降低负荷或重新分配电源。
持续过电流则是指电流长时间超过额定值的情况，可能由于设备故障或线路过载引起。
对于持续过电流故障，继电保护系统需要及时检测并切断故障电路，以避免设备损坏或系统崩溃。
2.2 短路故障短路故障是继电保护中常见且严重的故障类型。
它是指电路中两个或多个导体之间发生异常的低阻抗连接，导致电流异常增大。
短路故障通常会引起电网电压下降、设备过热甚至起火等严重后果。
短路故障可分为对地短路和相间短路两种情况。
对地短路是指电路中的一个导体与地之间发生短路，而相间短路则是指两个不同相之间发生短路。
电气工程设计存在的问题及其改进策略探析
电气工程设计存在的问题及其改进策略探析 摘要：随着科学技术的快速提升与发展，人们的生活水平越来越高，我国的建筑行业如雨后春笋般涌现，然而建筑企业之间的施工质量千差万别，人们对当前的居住条件却提出越来越高的要求，而随着建筑电气工程愈加广泛的应用，使与其相关的行业也得到了很好的发展。在建筑工程中，电气工程属于一项重要的分部工程，对建筑的整体质量起着举足轻重的作用。本文主要针对电气工程设计存在的问题及其改进策略进行简要分析。 关键词：电气工程；设计；问题；改进策略 1建筑电气工程的设计原则 1.1规范性 为了规范我国建筑电气工程的设计和施工，国家颁布了一系列关于建筑电气设计节能方面的规范和法律。在我国，为了保证建筑工程的施工质量，为居民提供一个舒适的居住环境，建筑电气工程的设计和施工必须遵循国家制定的相应标准和规范。 1.2适用性 在建筑电气工程的设计中，必须遵循适用性原则，确保建筑的设计功能保持稳定状态，促使建筑的正常运行。在建筑电气工程的设计中，必须满足人们的工作和日常生活的需求，确保建筑照明的基本功能，与此同时，还必须确保居民居住的实用、卫生，为人们创造舒适的居住环境。 2建筑电气工程的科学设计内容 2.1强电系统方面 在建筑电气工程设计中，强电系统的组成部分主要包括消防动力系统、照明系统和普通动力系统等。伴随我国综合实力的不断提升，人们的生活水平逐渐提高和改善，人们对建筑工程的要求越来越高，尤其是对照明工程的要求不断改变和提升。为了有效的应对这些变化，在建筑电气工程设计过程中，可以适当的预留回路，针对今后可能发生变化的线路，就可以采取比较灵活的敷设设计方式。 2.2弱电系统方面 在建筑电气工程弱电系统设计过程中，必须注重多媒体、广播、有线电视、电话等相关系统的合理设计与分布，除此之外，还要注意安防、消防电源监控、防火漏电、火灾报警等涉及人身安全的系统设计。伴随现代弱电高新技术的快速发展，智能建筑中弱电技术的应用越来越广泛，智能建筑对弱电系统的设计要求越来越安全和科学。 2.3接地系统保护装置方面 在做接地系统保护装置设计时，一定要严格按照相关规定要求进行。伴随科学技术的进步与发展，计算机和多媒体技术逐渐被应用到建筑工程设计中，我们必须依据建筑实际需求设计相应的安保系统，有些建筑会要求单独安装保护系统，因此我们在设计这些建筑时，必须考虑周全，认真细致地进行详细的施工图设计，确保建筑的科学安全合理（见图1）。
