消防报警系统原理、操作

启动操作：按下按键，对应输出线路上发出启动命令，“命令”指示灯点亮；如果收到 被控设备反馈信号，“反馈”指示灯点亮，如果发出启动命令后10s内未收到反馈信号，
“命令”指示灯闪动。
停动操作：当输出设置为持续输出方式时，当“命令”指示灯点亮时，再次按下按键， 对应输出线路上停止输出启动命令，“命令”指示灯熄灭，被控设备将停止动作；输出
音的当前段数显示，最大显示为99段，在电子录音机停止状态下，使 用快进键及快退键，改变该显示数值，以便于在放音时的快速放音检 索。在进行应急广播内容录制时，作为录制时间的剩余时间显示。 6、“录音B键”电子录音机手动录音键，能够对CD、外线、话筒任何 一种音源的手动录音。
7、“快退键”在电子录音机停止状态下，使用快退键，可以选择应急 广播录音回放放音段数，数值越小表示记录语音的时间越早。
消防电话总机作用于在发生火灾后，分机电话或插孔电话可以 直接与消防控制室通话。 总线电话是指将所有的电话插孔、电话分机用2根电话线并联， 连接到电话主机，从而实现对话功能。 非总线电话是指消防电话主机与各电话分机直接都是独立的线 路连接。
广播录放盘用于发生火灾后可以有效输出广播引导人员疏散。 录放盘有CD盘读取播放、电子录放音、话筒输出等三项主要功能。
路和输出信号极性接反故障时，该灯亮。 命令灯：红色，控制盘向外发出命令信号时
该灯点亮，如果10s内未收到反馈信号，该灯 闪烁。 反馈灯：红色，当控制盘接收到反馈信号时， 该灯点亮。 按键：此键按下，向被控设备发出启动或停 动的命令。


1 按键操作

手动允许锁：处于“允许”位置时，可通过按键完成对外接设备的直接启动及停动控制； 处于“禁止”位置时，按键无效，对于启、停双动作设备，能实现停动控制。
1、监听音量：在本机播音状态下，顺时针逆时针调整此旋钮，可以改 变当前本机的监听音量。顺时针旋转，监听音量增大，逆时针旋转， 监听音量减小。
2、话筒插口：配用本机提供的专用话筒输入接口。 3、CD机模块操作模块： 4、电源指示灯：亮，指示本机电源已经连通，在待机和工作状态下，
该指示灯均常亮，灭，指示本机电源未连通。 5、两位LED数码显示，在电子录音机录音时，指示电子录音机录制语
可远程启动消防泵。其中启动方式 有2种 （1）通过报警到消防主机，由主机控 制消防泵启动。这种启动方式消防 主机必须处于自动状态下。 （2）消火栓安装了直启线，可直接远 程启动消防泵。
报警后设备状态为指示灯常亮或快速 闪烁
输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将
联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主 动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开 关信号的外部联动设备等 报警后设备状态为指示灯常亮或快速闪烁
3、外线播音：外线的信号源可以是CD激光唱机也可以是收音机等设备。按下 “外线”键即进入外线播音。
4、应急广播播音：将应急广播的内容事先录制到“一分钟电子语音”中，电 子语音的录制方法：根据所录制的音源选择播音方式，例如话筒播音方式， 操作隐藏的按键开始录音，“录音A”指示灯亮，录制讲话内容，同时LED数 码显示60秒的倒计时，提示操作人员的剩余时间。录音一分钟左右自动停止， 也可按下“停止A”键终止录音。在播放电子语音时，按下“停A/自检”键停 止播放。若重新播放，再按下“开始”键播音重新开始。
供水管网、分区闸阀、喷淋头、水流指示器及信号阀、湿式报警阀 等）； （3）消火栓系统与管网（包括消防栓水泵、恒压泵、控制柜及线路、 供水管道、阀门、消防栓箱、卷盘水枪、帆布水带等）； （4）气体灭火报警系统(包括灭火剂贮存容器、选择阀、液体单向 阀，高压软管、集流管、阀体驱动装置、管网与喷嘴、感烟感温探 测器、控制器及联动连接线路）。 （5）防排烟系统（包括排烟风机、正压送风机、风机控制箱及线路、 送排风阀）； （6）防火卷帘（包括防火门、防火卷帘门、控制器及联动连接线 路）。 （7）广播疏散、消防电话系统（包括消防电话、广播主机、广播喇 叭、话筒及控制线路）； （8）疏散系统（包括火灾事故照明灯、电梯迫降、疏散应急灯、安 全出口指示灯）。
345...上充主“电电电自指指故检示示障/灯灯灯清：：：除绿绿黄”色色色键，，，为在在主清主备电“电电电出接充压”通电大键时期于，点 间A可C亮点2清6。亮0除V。故或障低显于示AC及16故0V障时警，报主音电响故。障灯点亮，同时蜂鸣器发出警报声。 6.备电故障灯：黄色，备电电压低于DC15V、高于DC28V时，备电故障灯点亮，同时蜂鸣器发出警报声。 78..过输充出指故示障灯灯：：红黄色色，，当当备发电生电短压路高、于 断路DC或28输V，出过电充流指大示于灯8A点时亮，，输同出时故蜂障鸣灯器点发亮出，警同报时声蜂。鸣器发出警报声。
火灾时物质的燃烧产生大量的热量，
使周围温度发生变化。感温探测器是 对警戒范围中某一点或某一线路周围 温度变化时响应的火灾探测器。它是 将温度的变化转换为电信号以达到报 警目的 。 其中常见的为定温式探测器，一般出 厂设置为68度 。 报警后设备状态为指示灯常亮或快速闪 烁
复合式探测器同时具备感烟探测器与感温探测器的检测报警功能。 报警后设备状态为指示灯常亮或快速闪烁

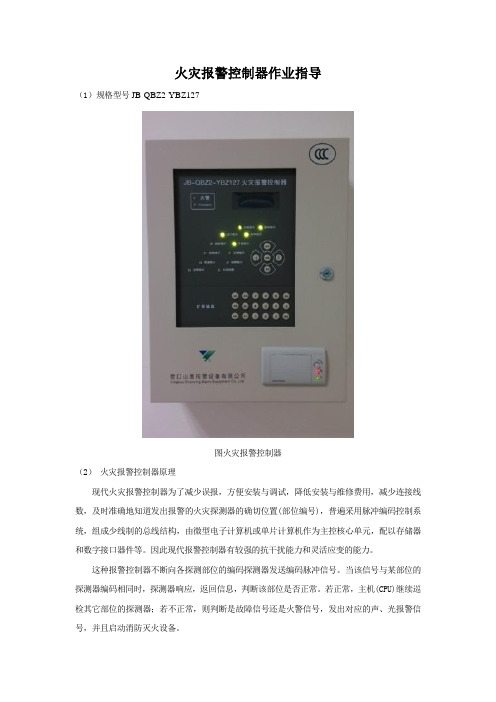

消防报警、控制主机
。 火灾报警控制器是火灾自动报警系 统的心脏，可实现集中控制，可向探 测器供电，并具有下述主要功能： 1）用来接收火灾信号并启动火灾报警 装置。该设备也用来指示着火部位和 记录有关信息。 2）能通过火警发送装置启动火灾报警 信号或通过自动消防灭火控制装置启 动自动灭火设备和消防联动控制设备
功率放大器的作用就是用于与CD录放盘配合，实现发生火灾后的 广播疏散功能。
要用于控制消防泵、喷淋泵、排烟风机等重要设备的启动和停 止。 设有“自动方式”，“手动方式”，允许和禁止切换开关 一般与直启模块连接时需要2根到4根单独专线连接。
通过总线控制盘可以直接控制总线联动设备，代替控制器上的 键盘操作方式。 它与多线制控制盘区别在于一个是启动消防信号总线上的设备， 例如：广播模块、消防切电、电梯迫降。而多线制直启盘启动 的是专线设备。
红外光束探测器由一对发射器和接收器组成。可提供可靠的报警 信号. 同时具有对灰尘影响自动补偿的功能. 常用于安装、维护都 较困难的区域。如车库, 厂房, 货仓变电站等处 。 红外探测器需要和输入模块配合使用。
火灾报警时，报警控制器通过输出模块启动需要联动的外控设备，如防排烟 阀、送风阀、防火卷帘门、风机、警铃等，并可接受设备的动作回答。
设置为脉冲输出时，当“命令”指示灯点亮时，再次按键无作用，停动操作应按下对应
的停动按键（由另一路定义）。
注意： 1输出设置为脉冲输出时，按键操作需要保持3秒以上，以保证有足够宽度的脉冲输出。 2操作一次按键操作完成后，需等2秒钟以后才能再次操作该按键，否则可能操作无效。 3平时应将手动锁设置为“禁止”状态，以免误操作。 2 自检 多线制盘可以单独进行指示灯自检，按下 “自检”键，可点亮多线制盘上所有指示灯，
打印纸属于易耗品，不足时应予以更换。更换方法如下： 从前面板轻掰打印机前面盖板上侧，取下打印机前盖板。
从面板上取下整个打印机。用手指向内夹住打印机的两侧活动舌头， 将整个打印机从控制器面板上轻轻取下。注意：在取下打印机之前， 一定要确认已关断打印机的电源。
从打印机上取下纸卷轴
将新纸卷套在纸卷轴上，将纸卷轴用力按入打印机的导槽内。一定要 确认纸卷轴已安装牢固，不会掉出。
将新纸卷套在纸卷轴上，将纸卷轴用力按入打印机的导槽内。一定要 确认纸卷轴已安装牢固，不会掉出。
将纸端剪成如图式样。 接通打印机电源，按“SEL”键，使SEL指示灯灭，
然后再按“LF”键，使机头转动。这时用手将纸头 送入机头下面入纸口处，纸便会徐徐进入机头，直 到从机头正前方露出为止，露出应有一定长度。再 按一下“LF”键或“SEL”键，或关上电源。盖好打 印机前盖板，将打印纸的头从前盖板的出纸口中穿 出。 将打印机轻轻压入控制器面板。 如果根据实际工程配置，控制器主机显示部分背面 未被其他结构挡住，此时打印机从背面取纸比较方 便，换纸可按3)，4)，5)，6)步进行。
松开后恢复；多线制盘的指示灯也随控制器的自检操作进行自检，自检时指示灯点亮3 秒后自动恢复。
12..消自音检键：：在在监报控警状状态态下下，，“按自下检“/清消除音””键键为可“中自止检故”障键音，响按，下但“再自次检发”生键故后障电时源，盘仍自应动有对声各音种报显警示。元件进 行检查，此时各种显示元件 应正常点亮；自检结束后，再按“自检”键能重新自检。再故障状态下，
消防系统简况
打印纸更换
手动启动盘
多线直启盘
智能电源盘
CD录放盘
火警处理

火灾报警演示 湿式报警阀
消防系统主要有八大系统组成： （1）自动报警系统（包括火灾自动报警控制主机、模块、烟感、温
感探测器、手动报警按鈕、消防警铃等）； （2）自动喷淋系统与管网（包括喷淋泵、恒压泵、控制柜及线路、
每块手动盘的每一单元均有一个按键、两只指示灯和一个标签。其中，按键为启/停控 制键，如按下某一单元的控制键，则该单元的命令灯点亮（红色），并有控制命令发 出，如被控设备响应，则回答灯点亮（红色）；若在启动命令发出10秒后没有收到反馈 信号，则命令灯闪亮，直到收到反馈信号
工作灯：绿色，正常上电后，该灯亮。 故障灯：黄色，该路外控线路发生短路、断
它与定压输出的广播功率放大器、音箱、广播设备控制组成应急广播系统。
1、话筒播音：话筒播音具有最高优先级只要对设备供电，无论设备处于任何 状态，按下手持话筒开关，录放盘自动进入语音播报状态，并自行录音保存。 松开话筒开关3秒后自动返回播音前状态。值班人员也可通过按下“话筒”键 直接话筒播音。
2、CD播音：本设备作为背景音乐音源时使用这种播音方式。将CD唱盘放入 CD盒内，操作放音键即可播放CD音乐。设备的CD播音部分还可进行选曲等操 作。放音过程中操作CD的“快进”或“快退” 按钮可播放下一曲或上一曲。 按住“快进”CD会快速播放音乐。松开则正常播放。
天然气、煤气、液化石油气 、酒精、苯类等气体报警后设备状态为 指示灯常亮或快速闪烁
用于当发生火灾时在没有探测到火灾的时候,人员手动按下手动报 警按钮，报告火灾信号。一般手报都具备消防电话功能。连接插 孔电话后可直接与消防控制室通话。 报警后设备状态为指示灯常亮或快速闪烁
消火栓按钮作用于在使用消火栓时
离子感烟式 光电感烟式
火灾的起火过程一般情况下伴有烟、 热、光三种燃烧产物。在火灾初期， 由于温度较低，物质多处于阴燃阶段， 所以产生大量烟雾。感烟式探测器就 是针对烟雾而发生报警。我们一般常 用常见的都为光电感烟式。感烟式火 灾探测器适宜安装在发生火灾后产生 烟雾较大或容易产生阴燃的场所；它 不宜安装在平时烟雾较大或通风速度 较快的场所。 报警后设备状态为指示灯常亮或快速闪烁
8、“快进键”在电子录音机停止状态下，使用快进键，可以选择应急 广播录音回放放音段数，数值越大表示记录语音的时间越接近当前时 间。
9、“放音B键”在电子录音机停止状态下，使用放音B键，可以对应 急广播录音内容回放，当一段结束时，放音会自动播放下一段内容。
10、“停止B键”在电子录音机录音或放音状态下，使用停止B键，可 以停止当前的录音或放音对应急广播录音内容的录制、或播放。
多线制直启模块配套多线制直启盘，用于消防泵、消防风机等设备 的直启功能。
火灾显示盘是可以安装在楼层或独立防火区内的火灾报警显示装置， 可内时分,,用显为于示数显盘字示发式本出、楼声汉层光字或报/分 警英区 信文内 号式的 并、火 指图警 示形情 出式况 报三。 警种区 区。域 域放内 和置探部在测百度文库每器代个等号楼器和层件注或报释分警信区 息。
