子情境2.1 回参考点故障诊断与维修
2-3数控铣床回参考点故障诊断与维修

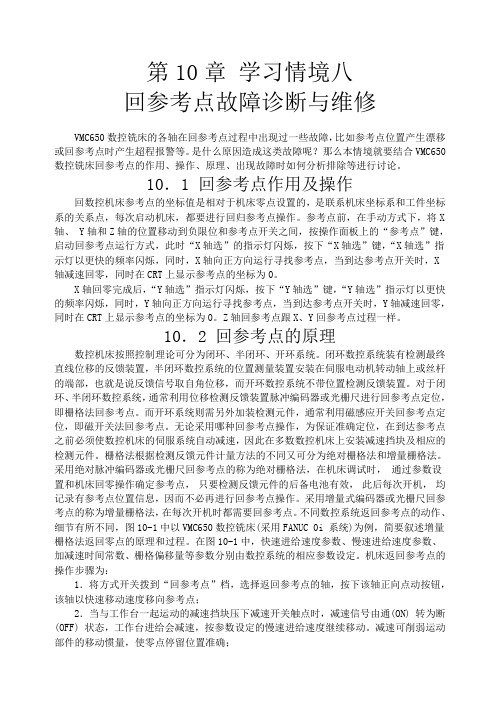

第10章学习情境八回参考点故障诊断与维修VMC650数控铣床的各轴在回参考点过程中出现过一些故障，比如参考点位置产生漂移或回参考点时产生超程报警等。
是什么原因造成这类故障呢？那么本情境就要结合VMC650数控铣床回参考点的作用、操作、原理、出现故障时如何分析排除等进行讨论。
10．1 回参考点作用及操作回数控机床参考点的坐标值是相对于机床零点设置的，是联系机床坐标系和工件坐标系的关系点，每次启动机床，都要进行回归参考点操作。
参考点前，在手动方式下，将X 轴、 Y轴和Z轴的位置移动到负限位和参考点开关之间，按操作面板上的“参考点”键，启动回参考点运行方式，此时“X轴选”的指示灯闪烁，按下“X轴选”键，“X轴选”指示灯以更快的频率闪烁，同时，X轴向正方向运行寻找参考点，当到达参考点开关时，X 轴减速回零，同时在CRT上显示参考点的坐标为0。
X轴回零完成后，“Y轴选”指示灯闪烁，按下“Y轴选”键，“Y轴选”指示灯以更快的频率闪烁，同时，Y轴向正方向运行寻找参考点，当到达参考点开关时，Y轴减速回零，同时在CRT上显示参考点的坐标为0。
Z轴回参考点跟X、Y回参考点过程一样。
10．2 回参考点的原理数控机床按照控制理论可分为闭环、半闭环、开环系统。
闭环数控系统装有检测最终直线位移的反馈装置，半闭环数控系统的位置测量装置安装在伺服电动机转动轴上或丝杆的端部，也就是说反馈信号取自角位移，而开环数控系统不带位置检测反馈装置。
对于闭环、半闭环数控系统，通常利用位移检测反馈装置脉冲编码器或光栅尺进行回参考点定位，即栅格法回参考点。
而开环系统则需另外加装检测元件，通常利用磁感应开关回参考点定位，即磁开关法回参考点。
无论采用哪种回参考点操作，为保证准确定位，在到达参考点之前必须使数控机床的伺服系统自动减速，因此在多数数控机床上安装减速挡块及相应的检测元件。
栅格法根据检测反馈元件计量方法的不同又可分为绝对栅格法和增量栅格法。
数控机床回参考点故障诊断与排除方法浅析
置一个参考点 ， 也可以根据需要设置多个参考 点。例如 ， 具有
自动 刀具 交换 （ Ｃ 或 自动拖盘 交换 （ ｃ） 置 的加工 中心 ＡＴ ） ＡＰ 装 机床 ， 为了 自动换刀需要 ， 设置 了第二参考 点。机床参考 点是 工件坐标 系的原始参照系 ， 参考点确定后 ， 工件坐标 系随之建 立， 因此 ， 数控机床回参考点是数控技术 的重要 内容。
标 轴能否准确返回参考 ，除了直 接影响其 可靠性 与稳定性外 。更 重要 的是 还要 影响所加 工零 件尺寸 的精度与稳定性 。 因此 ， 保证数控机床各坐标轴准确 返 回参 考点并 不发生 任何 故障报警 ，是 机床 制造 厂
及 用户所关 心的技术 环节 ， 特别是对于加工中心 ， 用 户更关 心其 自动换 刀的可 靠性 与稳定性 ，因为 自动 换刀时要求换刀点是 稳定 而可靠 的。
１ 问题 的提 出
机床 回参考点是数控机床加工前所进行 的必要操作 。数 控机床 回参考点 的方法 ，按检测器检测原 点信 号 的方式 可分 为两种 ： 一种是栅点法 ， 另—种是磁开关法 。在栅点法 中， 机械 本体上安装有减速撞块或减速开关 。检测 器随着电机转一 圈 而产生一个栅点或一个零位脉冲信号 ，数控系统检 测到 的第一个栅点或零位信号即为原点。在磁开关
表 １ 返回参考点示意图
方法 图示 措施
般在机床首次安装调试后或大修后发生 ， 通过 调整减速块 可 的位置或接近开关 的位置来解决 ，或者通过调 整 回参考点快 速进给速度 、 快速进给的时间常数来解决。 （） ２ 偏离参考点任意位置 ， 即偏离一个随 机值或出现微小 偏移 ， 且每次进行 回参考点操作所偏离的距离不等 。 这种故障 可考虑下列 因素并实施相应对策 ： 外界干扰 ， 电缆屏蔽层接 如
有挡块式返回参考点故障的诊断与维修
下面以 FANUC 0i-D 系统的数控机床为例，简述有挡块式返回参考点的相关参数及其 设定方法。
Байду номын сангаас（1） 相关参数介绍 1）位置检测设定参数。
参数 1815
#7 #6 #5 #4 #3 #2 #1 #0
APC APZ
OPT
1815#1（OPT）决定位置检测装置。当 1815#1（OPT）设为 0 时表示机床采用电 动机内置脉冲编码器进行位置检测，设为 1 时表示使用分离型脉冲编码器或直线尺。
合
分值 师评 自评 互评 计
20
30
30 10
生文安 产明全
10
合计
100
有挡块式返回参考点故障的诊断与维修 实训2 诊断与维修自动停机故障 【任务描述】
某企业机加工车间一台使用 Oi Mate MD 系统的数控铣床，回零时发现其有 减速过程，但是找不到零点，须现场排除此故障。
【任务实施】
请结合现场实际，并参考教材内容，按如下步骤完成实训1： 1.观察故障现象 2.分析故障原因 3.诊断与排除故障 4.通电测试 5.对接交付使用 6.总结提升
程），减速信号（*DEC）由通（1）转为断（0）状态，工作台进 给会减速，按参数设定的慢速进给速度（V2）继续移动（减速可削弱运动部件的移
动惯量，使零点停留位置准确）。
有挡块式返回参考点故障的诊断与维修
3）栅格法是采用脉冲编码器上每转出现一次的栅格信号（又称一转信号 PCZ）来确定 参考点，当减速挡块释放减速开关（图 4-1-3 中③→④的过程），减速信号由断（0）转为 通（1）后，数控系统将等待编码器上的第一个栅格信号的出现。该信号一出现，工作台运 动就立即停止，以此位置作为机床零点，同时数控系统发出参考点返回完成信号，参考点灯 亮，表明机床该轴返回参考点成功。
数控机床回参考点故障诊断及处理策略

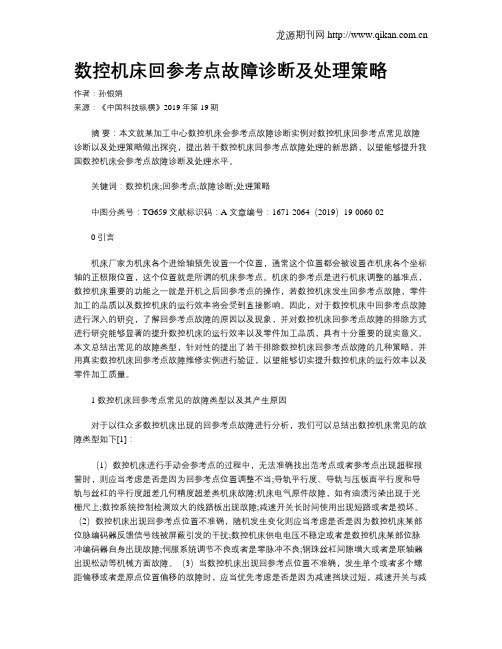

数控机床回参考点故障诊断及处理策略作者：孙银娟来源：《中国科技纵横》2019年第19期摘要：本文就某加工中心数控机床会参考点故障诊断实例对数控机床回参考点常见故障诊断以及处理策略做出探究，提出若干数控机床回参考点故障处理的新思路，以望能够提升我国数控机床会参考点故障诊断及处理水平。
关键词：数控机床;回参考点;故障诊断;处理策略中图分类号：TG659 文献标识码：A 文章编号：1671-2064（2019）19-0060-020 引言机床厂家为机床各个进给轴预先设置一个位置，通常这个位置都会被设置在机床各个坐标轴的正极限位置，这个位置就是所谓的机床参考点。
机床的参考点是进行机床调整的基准点，数控机床重要的功能之一就是开机之后回参考点的操作，若数控机床发生回参考点故障，零件加工的品质以及数控机床的运行效率将会受到直接影响。
因此，对于数控机床中回参考点故障进行深入的研究，了解回参考点故障的原因以及现象，并对数控机床回参考点故障的排除方式进行研究能够显著的提升数控机床的运行效率以及零件加工品质，具有十分重要的现实意义。
本文总结出常见的故障类型，针对性的提出了若干排除数控机床回参考点故障的几种策略，并用真实数控机床回参考点故障维修实例进行验证，以望能够切实提升数控机床的运行效率以及零件加工质量。
1 数控机床回参考点常见的故障类型以及其产生原因对于以往众多数控机床出现的回参考点故障进行分析，我们可以总结出数控机床常见的故障类型如下[1]：（1）数控机床进行手动会参考点的过程中，无法准确找出范考点或者参考点出现超程报警时，则应当考虑是否是因为回参考点位置调整不当;导轨平行度、导轨与压板面平行度和导轨与丝杠的平行度超差几何精度超差类机床故障;机床电气原件故障，如有油渍污染出现于光栅尺上;数控系统控制检测放大的线路板出现故障;减速开关长时间使用出现短路或者是损坏。
（2）数控机床出现回参考点位置不准确，随机发生变化则应当考虑是否是因为数控机床某部位脉编码器反馈信号线被屏蔽引发的干扰;数控机床供电电压不稳定或者是数控机床某部位脉冲编码器自身出现故障;伺服系统调节不良或者是零脉冲不良;钢珠丝杠间隙增大或者是联轴器出现松动等机械方面故障。
FANUC-0i系统数控机床回参考点故障诊断与分析
摘要在FANUC 0i数控系统中，对于维修经常出现的回参考点故障来说，弄清楚回参考点的作用及机械与电气原理是非常重要的。
根据我们的维修实践来看。
有关数控机床回参考点方面的故障率还相当高，为了便于数控维修人员能够迅速准确地判断故障点，在这里把有关机床回参考点过程中各种形式的故障进行分析、如机床不能归参考点、归参考点失败、归参考点不准确等，找出了这些故障的产生原因并给出了其排除方法及总结。
【关键词】参考点，故障诊断，分析，排除目 录摘要第1章 绪论 (1)1.1、数控机床的发展 (1)1.2、数控机床故障诊断技术的发展 (3)第2章 数控机床的参考点 (5)2.1、什么是参考点 (5)2.2、回参考点的目的 .........................................................6 2.3、回参考点的原理 (6)2.4、回参考点的方式 (10)第3章 回零点的故障案例与分析 (13)3.1、故障类型与分析 .........................................................13 第4章 小结 (18)参考文献 ………………………………………………………………19第1章 绪论1.1 数控机床的发展数字控制(Numerical Control)技术,简称数控(CNC)技术,是指用数字指令来控制机器的动作。
采用数控技术的控制系统成为数控系统。
采用存贮程序的专用计算机来实现部分或全部基本数控功能的数控系统，称为计算机数控（CNC ）系统。
装备了数控系统的机床称为数控机床.数控技术是为了解决复杂型面零件加工的自动化而生产的。
1948年，美国PARSONS 公司在研制加工直升飞机叶片轮廓用检查样板的机床时，首先提出了数控机床的设想，在麻省理工学院的协助下，于1952年试制成功了世界上第一台数控机床样机。
后又经过三年时间的改进和自动程序编制的研究，数控机床进入了实用阶段，市场上出现了商品化数控机床。
