《空气调节》题集A卷答案.doc
《空气调节》-教学大纲
《空气调节》课程教学大纲《空气调节》是能源与动力工程专业的，主要讲授湿空气的物理性质及其焓湿图、空调负荷计算与送风量、空气的热湿处理、空气调节系统、空调房间的空气分布、空调系统的运行调节、空气的净化与质量控制、空调系统的消声、防振与空调建筑的防火排烟、空调系统的测定与调整等内容，并对空调技术方面的新理论、新技术、新设备有基础的了解。
通过本课程的理论学习，使学生具备如下知识和能力：1.学生发现问题、分析问题和解决问题的能力，具备基本的空气调节理论知识和分析、解决空气调节技术中实际问题的基本能力，培养学生整体思维、融会贯通、学会学习的能力。
2.掌握空气调节相关计算方法，如湿空气的物理性质和焓湿图的应用、冷、热湿负荷的计算方法及空调房间送风量的确定、新风量的确定方法、空气量的平衡计算、房间气流分布的计算方法等内容，具备分析计算空调工程方案的能力。
3.利用数学和工程知识，初步具备空调工程的设计能力，具有认真负责的工作态度及严谨细致的工作作风。
二、课程教学的内容及学时分配1、课程理论教学内容及要求《空气调节》课程主要以课堂讲授、讨论、计算设计为主，课堂答疑、课后作业为辅。
课堂教学将采用启发式教学，配合使用多媒体课件，引导学生积极思维，调动学习积极性，提高教学效率。
本课程目标、知识单元与学时分配见表1。
表1 课程目标、知识单元与学时分配2、课程实验教学内容及要求空气调节实验注重基础知识、基本技能的培养，以加强学生对湿空气的状态参数及之间的相互关系的理解，掌握湿空气焓湿图的应用,提高学生的分析能力和创新能力，培养和训练学生的实践动手能力，培养学生团队合作的职业精神。
通过实验，使学生具备如下知识和能力：1）、学会设备操作、报告撰写基础知识，培养学生在实验中提出问题、分析问题、解决问题的能力和对实验数据的综合处理、归纳分析、得出实验结论的能力。
2）、通过该实验课的基本训练，使学生了解干湿球温度计的工作原理，掌握湿空气的物理性质及湿空气焓湿图的应用。
公用设备工程师之专业案例(暖通空调专业)模拟考试试卷A卷含答案
2023年公用设备工程师之专业案例（暖通空调专业）模拟考试试卷A卷含答案单选题（共100题）1、某热水采暖系统运行时实测流量为9000kg/h，系统总压力损失为10kPa，现将流量减小为8000kg/h，系统总压力损失为多少？A.0.78～0.80kPaB.5.5～5.8kPaC.7.8～8.okPaD.8.1～8.3kPa【答案】 C2、某洁净房间空气含尘浓度为0.5μm粒子3600个/m3，其空气洁净等级按国际标准规定的是下列哪一项？并列出判定过程。
A.4.6级B.4.8级C.5.0级D.5.2级【答案】 C3、已知空调系统送风温度为12℃，送风管为矩形风管，采用橡塑海绵保温，其导热系数为0.035W/(m·K)，风管设在吊顶内，风管外表面传热系数按8.1W/(㎡·K)计算，其夏季的环境参数为：干球温度32℃、相对湿度70%，不结露的保温厚度应不小于( )。
A.10mmB.15mmC.20mmD.25mm【答案】 A4、设某城市的供暖度日数(HDD18)为1950℃·d，空调度日数(CDD26)为200℃·d，某住宅需要进行节能综合指标的计算和判定，经计算供暖年耗电量为33.5kW·h/㎡，允许空调年耗电量为( )。
A.26.8kW·h/㎡B.30.1kW·h/㎡C.29.OkW·h/㎡D.31.2kW·h/㎡【答案】 B5、有一酸性溶液槽，槽长A=1.2m，槽宽B=0.8m，溶液温度等于室温(常温)。
设计采用E×F为250mm×250mm标准断面的双侧罩，当要求控制风速vx=0.3m/s时，总排风量为( )。
A.B.C.D.【答案】 A6、山西大同某住宅小区热力站供热负荷为2MW，一次热媒为110℃/70℃的热水，为小区内建筑提供80℃/60℃的供暖热水。
设置3台容量相同的板式换热器，换热器传热系数为4500W/(㎡·℃)，每台换热器的换热面积为( )。
2023年质量员之设备安装质量专业管理实务题库检测试卷A卷附答案
2023年质量员之设备安装质量专业管理实务题库检测试卷A卷附答案单选题（共40题）1、启动排烟风机后，排烟口的风速宜为（）。
A.2m/s～4m/sB.3m/s～3.5m/sC.3m/s～4m/sD.2m/s～3m/s【答案】 C2、现行的《自动喷水灭火系统施工及验收规范》GB50261-2005要求自动喷水灭火系统管网安装完毕后，应对其进行强度试验、严密性试验和（）。
A.压力试验B.冲洗C.强度试验D.灌水试验【答案】 B3、室外铸铁给水管安装的工艺流程是（）。
A.管道预制→布管、下管→管道对口、调直稳固→管道连接→试压、冲洗、消毒→土方回填B.管道预制→管道对口、调直稳固→布管、下管→管道连接→试压、冲洗、消毒→土方回填C.管道预制→布管、下管→试压、冲洗、消毒→管道连接→管道对口、调直稳固→土方回填D.管道预制→试压、冲洗、消毒→管道对口、调直稳固→管道连接→布管、下管→土方回填【答案】 A4、在工程质量控制材料方面，属于通风与空调工程是（）A.系统清洗、消毒、灌水、通水、通球实验记录B.接地、绝缘电阻测试记录C.设备调试记录D.通风、空调系统调试记录【答案】 D5、中水管道不宜暗装于（），如必须暗装于墙槽内时，必须在管道上有明显且不会脱落的标志。
A.墙体和楼板内B.墙体内C.楼板内D.墙槽内【答案】 A6、水力警铃和报警阀的连接应采用热镀锌钢管，当镀锌钢管的公称直径为20mm时，一长度不宜大于（）m安装后的水力警铃启动时，警铃声强度应不小于70dB。
A.10B.20C.15D.30【答案】 B7、当采用角钢作为人工接地装置时，（）不符合规范要求。
A.顶面埋设深度为0.7mB.垂直埋于地下，间距为5mC.扁钢引下线与角钢焊接时紧贴角钢内侧两面上下两侧施焊D.施焊部位除埋设在混凝土外，有防腐措施。
【答案】 C8、水力警铃和报警阀的连接应采用热镀锌钢管，当镀锌钢管的公称直径为20mm时，一长度不宜大于（）m安装后的水力警铃启动时，警铃声强度应不小于70dB。
2021年暖通空调专业练习题和答案(Part19)
2021年暖通空调专业练习题和答案（Part19）共2种题型，共60题一、单选题(共35题)1.采用蒸发冷却空调系统的原则，下列哪一项是错误的？()A：在满足使用要求的前提下，夏季空气调节室外计算湿球温度较低的地区宜采用蒸发冷却空调系统B：新疆地区宜采用蒸发冷却空调系统C：西北地区宜采用蒸发冷却空调系统，理论计算送风温度绝大多数在16～20℃之间D：贵州地区宜采用三级蒸发冷却空调系统【答案】：A【解析】：在满足使用要求的前提下，对于夏季空调室外空气计算湿球温度较低、干球温度日较差大且水资源条件允许的地区，空气的冷却处理，宜采用直接蒸发冷却、间接蒸发冷却或直接蒸发冷却与间接蒸发冷却相结合的二级或三级冷却方式。
蒸发冷却空调的送风温度取决于当地的干、湿球温度，适宜或适用蒸发冷却空调的理论计算送风温度绝大多数在16～20℃之间。
两级蒸发冷却空调系统，通常适用在湿球温度低于20℃的地区；三级蒸发冷却空调系统，一般适用在湿球温度低于21℃的地区，适用于湿球温度低于23℃的地区。
2.5级洁净室风管严密性检验的要求，应是下列哪一项？()A：漏光法B：漏风量测试，抽检率20%C：漏风量测试，不得少于1个系统D：按高压系统进行漏风量测试，全数进行【答案】：D3.北方某厂的厂区采用低压蒸汽采暖，设有凝结水回收管网。
一新建1000㎡车间设计为暖风机热风采暖，系统调试时，发现暖风机供暖能力严重不足。
但设计的暖风机选型均满足负荷计算和相关规范规定。
下列分析的原因中，哪一项不会导致该问题发生？A：蒸汽干管或凝结水于管严重堵塞B：热力人口低压蒸汽的供气量严重不足C：每个暖风机环路的疏水回路总管上设置了疏水器，未在每一台暖风机的凝结水支管上设置疏水器D：车间的凝结水总管的凝结水压力低于连接厂区凝结水管网处的凝结水压力【答案】：C4.下列空调系统设置集中监控系统的理由中，错误的是()。
A：工艺或使用条件对控制有一定要求B：系统规模大、设备台数多C：设备要求联锁保护D：采用集中控制可合理利用能量，实现节能运行【答案】：A【解析】：工艺或使用条件对控制有一定要求时，也不一定要设置集中控制系统，可以就地控制。
2023年公用设备工程师之专业知识(暖通空调专业)题库综合试卷A卷附答案
2023年公用设备工程师之专业知识（暖通空调专业）题库综合试卷A卷附答案单选题（共40题）1、设计供暖系统的换热设备时，传热温差相同，依据单位换热能力大小选择设备，正确的排列顺序应是下列何项？A.汽-水换热时：波节管式＞螺旋螺纹管式＞螺纹扰动盘管式B.汽-水换热时：螺旋螺纹管式＞螺纹扰动盘管式＞波节管式C.水-水换热时：板式＞螺纹扰动盘管式＞波节管式D.水-水换热时：螺纹扰动盘管式＞板式＞波节管式【答案】 B2、关于组合式空调机组的设计原则中，哪一项是正确的？( )A.按产品样本中的制冷量和制热量额定值选取组合式空调机组B.高压喷雾加湿器出口紧接着设置中效过滤器C.有温湿度控制要求的工艺性空调，空气加热器应设置在表冷器的出口D.消声器应尽量由组合式空调机组配带，以避免在风管上设置消声器【答案】 C3、设有电加热器的通风系统，电加热器前后( )处风管和绝热层应为不燃绝热材料。
A.500mmB.800mmC.1000mmD.1200mm【答案】 B4、不同的气流流型适应不同级别的洁净室，符合《洁净规范》的是( )。
A.非单向流一般适用于6～9级洁净室B.水平单向流适用于1～4级洁净室C.非单向流适用于5级洁净室D.辐流适用于洁净度高于5级的洁净室【答案】 A5、水源热泵机组采用地下水为水源时，下列哪一项表述是错误的？( )A.采用地下水地源热泵机组必然经济合理B.应考虑水资源条件C.地下水应采取可靠的回灌措施，回灌水不得对地下水资源造成污染D.采用小型单元式机组，应设板式换热器间接换热【答案】 A6、关于R32制冷剂的性能表述，哪项是错误的?( )。
A.R32的ODP值与R410A基本相等B.R32的GWP值小于R410AC.R32的工作压力小于R410AD.R32具有低度可燃性【答案】 C7、下列哪一项不能实现燃气锅炉的节能？( )A.装设烟气热回收装置B.采用比例控制的燃烧器C.采用自动排污，减少锅炉排污量D.提高排烟温度【答案】 D8、关于加压送风系统，下列说法错误的是( )。

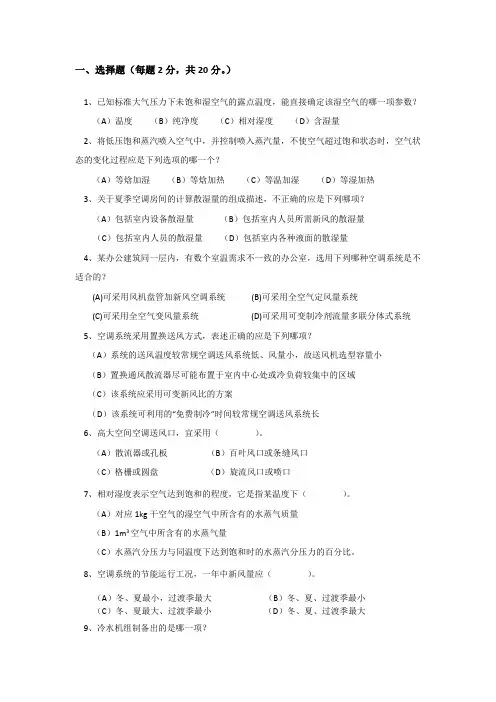

《空调工程(第3版)》试题(10)
一、选择题（每题2分，共20分。
）1、已知标准大气压力下未饱和湿空气的露点温度，能直接确定该湿空气的哪一项参数？（A）温度（B）纯净度（C）相对湿度（D）含湿量2、将低压饱和蒸汽喷入空气中，并控制喷入蒸汽量，不使空气超过饱和状态时，空气状态的变化过程应是下列选项的哪一个？（A）等焓加湿（B）等焓加热（C）等温加湿（D）等湿加热3、关于夏季空调房间的计算散湿量的组成描述，不正确的应是下列哪项？（A）包括室内设备散湿量（B）包括室内人员所需新风的散湿量（C）包括室内人员的散湿量（D）包括室内各种液面的散湿量4、某办公建筑同一层内，有数个室温需求不一致的办公室，选用下列哪种空调系统是不适合的？(A)可采用风机盘管加新风空调系统(B)可采用全空气定风量系统(C)可采用全空气变风量系统(D)可采用可变制冷剂流量多联分体式系统5、空调系统采用置换送风方式，表述正确的应是下列哪项？（A）系统的送风温度较常规空调送风系统低、风量小，故送风机选型容量小（B）置换通风散流器尽可能布置于室内中心处或冷负荷较集中的区域（C）该系统应采用可变新风比的方案（D）该系统可利用的“免费制冷”时间较常规空调送风系统长6、高大空间空调送风口，宜采用（）。
（A）散流器或孔板（B）百叶风口或条缝风口（C）格栅或圆盘（D）旋流风口或喷口7、相对湿度表示空气达到饱和的程度，它是指某温度下（）。
（A）对应1kg干空气的湿空气中所含有的水蒸气质量（B）1m3空气中所含有的水蒸气量（C）水蒸汽分压力与同温度下达到饱和时的水蒸汽分压力的百分比。
8、空调系统的节能运行工况，一年中新风量应（）。
（A）冬、夏最小，过渡季最大（B）冬、夏、过渡季最小（C）冬、夏最大、过渡季最小（D）冬、夏、过渡季最大9、冷水机组制备出的是哪一项？。
制冷中级试题2有答案
《制冷中级2》考试题（适用班级：（）级各班学生）本卷满分 60 分考试时间为 __ 分钟出题老师：______一、判断题,(本大题共40小题,40分)1. 为了保证在一机多库情况下，各库房均能维持所需的蒸发压力，应在低温库蒸发器出口处安装蒸发压力调节阀（）【答案】对2. .节流阀开启过大或过小，对系统运行都是不利的，因此必须正确控制节流阀的开启度（）【答案】对3. 空调器制冷效果差可能发生的原因是制冷剂泄漏（）【答案】对4. 从理论上分析，采用再冷却器实现供液过冷对循环有利，使制冷能力提高及制冷系数增大。
但实际上必然增大相应设备和投资，所以要综合论证后才能确定是否采用它（）【答案】对5. 实际状态下压缩机正常工作是吸入制冷剂的状态为气液两相（）【答案】错6. 进入制冷系统的空气积聚在冷凝器中，将引起冷凝压力升高，所以应该将系统中的空气排净（）【答案】对7. 空气进入制冷系统导致冷凝温度升高。
（）【答案】对8. 电冰箱蒸发器从箱内部吸收热量，冷凝器把热量散发到空气中，都包括对流传热（）【答案】对9. 压缩机的排气温度是与压缩比的比值有关。
当冷凝压力上升，蒸发压力下降时，均会使排气温度上升，造成制冷循环恶化（）【答案】对10. 两种相对湿度一样的空气，温度高的空气干燥些（）【答案】错16.11. 如果有大量的制冷剂泄漏应立即采取通风，并采取补救措施（）【答案】对12. 在其他条件保持不变的情况下，理论上冷风机的传热系数随风速的增大而相应增大（）【答案】对13. 在小型单相电机启动电路中，电压式起动器线圈与压缩机起动线圈时并联。
【答案】对14. 温控开关是一种按设定温度对压缩机进行通电或断电的机关【答案】对15. 对于使用R12与R22的压缩机，其空调工况是相同的（）【答案】对16. 热力膨胀阀是依据蒸发器的温度来调节制冷剂流量的（）【答案】错17. 在一机二库中，当其中一库达到库温时，压缩机就会停止工作。
2021年暖通空调专业练习题和答案(Part8)
2021年暖通空调专业练习题和答案（Part8）共2种题型，共60题一、单选题(共35题)1.对于暖风机热风供暖，室内空气的换气次数宜大于或等于()。
A：B：C：D：【答案】：B2.高层建筑空调系统风管材料选择中，正确的是()。
A：风管不能采用难燃材料制作B：接触腐蚀性气体的风管都可以采用难燃材料制作C：柔性接头可以采用难燃材料制作D：炊事间灶具上方的空调风管不能采用难燃材料制作【答案】：C【解析】：接触腐蚀性气体的风管在一定条件下也不能采用难燃材料制作。
3.某高层民用建筑物，其地上建筑为办公楼，地下建筑为汽车停车库。
当设置闭式自动喷水灭火系统时，办公楼和停车库的喷水强度应分别不小于()L／(min·㎡)。
A：4、6B：6、8C：8、12D：6、12【答案】：B4.空调冷水系统补水泵的小时流量宜为()。
A：冷水循环流量的2%B：冷水循环流量的1.5%C：冷水循环流量的1%D：空调冷水系统水容量的5%～10%【答案】：D5.垂直双管式散热器热水供暖系统连接散热器的支管设计，以下哪种方法有利于水力平衡？()A：选择较小的管径，配置低阻调节阀B：选择较小的管径，配置高阻调节阀C：选择较大的管径，配置高阻调节阀D：选择较大的管径，配置低阻调节阀【答案】：B【解析】：克服垂直双管式散热器热水供暖系统的竖向水力失调，除了考虑重力作用水头的影响并采取措施外，应该增大各散热器组的阻力占立管总阻力的比例。
6.某办公建筑所对应的参考建筑空调能耗为35kW·h/(㎡·a)，供暖能耗为20kW·h/(㎡·A)，照明能耗为25kW·h/(㎡·a)，建筑供暖空调及照明能耗总量应保证为多少才能满足《绿建标准》节能部分的优选项第5.2.16条的要求？()A：80kW·h/(㎡·a)B：75kW·h/(㎡·a)C：65kW·h/(㎡·a)D：60kW·h/(㎡·a)【答案】：D7.某住宅空调设计采用按户独立的多联机系统，无集中新风系统，其夏季空调冷负荷计算时，新风换气次数宜取下列何项?()。
公用设备工程师之专业知识(暖通空调专业)题库检测试卷A卷附答案
2023年公用设备工程师之专业知识（暖通空调专业）题库检测试卷A卷附答案单选题（共60题）1、室外给水管道的管顶最小覆土深度( )。
A.不得小于土壤冰冻深度B.不宜小于0.7mC.不得小于土壤冰冻线以下0.15mD.不宜小于0.85m【答案】 C2、对鱼、虾、肉等食品进行冻结工艺的库房，一般是( )。
A.冷却间B.冷却物冷藏间C.冻结间D.冻结物冷藏间【答案】 B3、一两级除尘器，第一级效率为70%，第二级效率为80%，则总的除尘效率为( )。
A.94%B.90%C.87%D.95%【答案】 A4、有一工厂厂区采用蒸汽供暖系统，下列选项正确的是( )。
A.设计低压蒸汽供暖系统，采用双管下供下回系统，可避免汽水撞击声B.设计低压蒸汽机械回水供暖系统时，锅炉高于底层散热器，则凝水箱需要安装在低于底层散热器和凝水管的位置C.设计高压蒸汽开式余压回水系统时，锅炉房的闭式凝水箱顶标高应低于室外凝水干管最低点标高D.设计高压蒸汽闭式余压回水系统时，锅炉房的闭式凝水箱顶标高应低于室外凝水干管最低点标高【答案】 B5、一般情况下，围护结构外表面表面传热系数( )内表面表面传热系数。
A.大于B.等于C.小于D.不可确定【答案】 A6、设计燃气锅炉房，下列做法哪一项正确？A.当采用双管供气时，每条管道的通过能力按锅炉房总耗气量的65%计算，，B.燃气配管系统适用的阀门选用明杆阀C.燃气放散管出口高出屋脊1.5mD.燃气管道穿越基础时，有条件时需设置套管【答案】 B7、制冷装置冷凝器的排热量近似于下列哪一项？( )A.制冷量B.制冷量+压缩机轴功率C.制冷量+压缩机指示功率D.制冷量+压缩机摩擦功率【答案】 C8、下列哪一种材料不应作为洁净室金属壁板的夹芯材料？( )A.矿棉板B.聚苯板C.岩棉板D.玻璃纤维板【答案】 B9、导致贮藏果蔬干耗的因素是( )。
A.呼吸作用和空气湿度B.空气的温度和湿度C.空气的流速和果蔬的包装D.呼吸作用和贮藏环境条件【答案】 D10、与膨胀水箱连接的( )管路上要设置阀门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《空气调节》试题（A卷）答案 一、填空题（每空2分，共24分） 1、室外气象参数的变化会引起空调系统 混合状态点的变化和围护结构负荷 的变化 。 2、窗玻璃的遮挡系数是指 实际窗玻璃 与 标准玻璃 日射得热量之比。 3、湿空气的相对湿度的定义式是%100×=
bqP
Pqφ。
4、空调中的瞬变负荷一般是指由于 人员、灯光、太阳辐射 等传热引起的冷负荷。 5、喷水室的设计计算的双效率法要求 ：（1）喷淋室实际所能达到的效率满足空气处理过程需要的两个效率。（2）水吸收的热量等于空气放出的热量。
二、名词解释（每题5分，共20分） 1、贴附射流：由于贴附效应的作用，促使空气沿壁面流动的射流。具体讲，如果送风口接近顶棚，射流在顶棚处不能卷吸空气，因而射流上部流速大、静压小；而下部则流速小、静压大，使得气流贴附于顶棚流动，这种射流称为贴附射流。 2、机器露点：空气相应于冷盘管表面平均温度的饱和状态点；空气经喷水室处理后接近饱和状态时的终状态点。 3、PMV-PPD指标：该指标用来描述和评价热环境。它综合考虑了人体活动程度、着衣情况、空气温度、平均辐射温度、空气流动速度和空气湿度等6个因素。该热舒适指标比等效温度所考虑的因素要全面得多。 4、群集系数：在人员群集的场所，人员组成会随建筑物性质不同而有不同比例的成年男子、女子和儿童（2分），以成年男子为基准1（1分），群集系数是反映各类人员组成的比例（2分）。
三、简答题（每题6分，共24分） 1、试写出管道均匀送风的三个条件，并说明在空调系统的风管设计中的主要调节方法。 答：两侧孔间的静压相等 ；测孔流量系数相等；增大出口角，使出口气流尽量垂直于管道侧壁。 空调系统中使：动压降等于之间的阻力损失，改变管道断面，控制动压降；加设挡板和短管 2、影响人体热舒适感的因素有哪些？并说明它们是如何影响人体的散热量。 答：6因素。首先说明人体散热的方式，并分析空气温度、速度、湿度等因素的变化对人体散热的影响。 3、空调房间中常见的送、回风方式有哪几种？它们各适用于什么场合？ 答：上送风下回风（较大送风温差）；上送风上回风（美观要求高的民用建筑）；中送风（某些高大空间）；下送风（送风温差较小，房间有集中热源等）。 4、空调消声器有几类？各自的消声原理和消声特性是什么？ 答：管式消声器（吸声材料吸收－阻性，中高频）；片式和格式消声器（较大断面的风管，中高频）；共振式消声器（共振吸声结构，很窄的低频声）；膨胀式消声器（声波反射－抗性，低频有一定效果）；复合式消声器（集中阻性、共振型、抗性的消声器，宽频带消声）。
四、论述及计算题（共32分） 1、说明室外空气综合温度的意义，并通过外壁面的热量分析导出室外空气综合温度的定义式。（10分） 答： 所谓综合温度是相当于室外空气温度由原来的空气温度增加了一个太阳辐射的等效温度。 建筑的外扰量包括室外空气温度和太阳幅射，热量传递是辐射传热和对流传热的统一。 Q1=αF(tw-τw) Q2=FJρ Q1+ Q2=αF(tw-τw)+ FJρ=αF(tw-τw+ Jρ/α)= αF(tw + Jρ/α-τw) tw + Jρ/α 即为室外空气综合温度。 τw 、tw分别为墙外表面和室外空气温度；J为墙面接受的总辐射照度。
α为总换热系数，ρ为墙外表面吸收率。
2、空调室内有工作人员18名（新风量为16 m3/h.人），室内体积250m3，室内有局部排风为300m3/h，维持室内正压需要换气次数为1.2次／h，空调冷负荷为3600W，送风温差为8℃，求该空调房间的最小新风量。（12分） 解：人员需新风量为：18×16＝288m3/h （2分） 维持正压所需新风量为：1.2×250＝300 m3/h （2分）； 加上局部排风量为：300＋300＝600 m3/h（2分） 空调总送风量的10％为：3600÷8÷1.2÷1.01÷1000×3600×10％＝122.7 m3/h （2分） 取三者最大值600 m3/h为最小新风量。（4分） 3、设新风量为60 m3/h，室内回风量为240 m3/h，试按比例绘出风机盘管集中处理新风，新风不承担室内负荷，处理后直接送入房间的送风方式的焓湿图， 并分别说明其作图过程和风机盘管的风量。（10分） 答：新风处理到室内焓值，新风与经风机盘管处理的室内回风分别送出后，在室内混合。 在i-d图上确定室内外状态点N、W；过N点作ε线，与相对湿度90%线相交，得送风状态点O；根据in等焓线与相对湿度90%线相交确定新风处理后的机器露点L；连接L、O两点并延长至M点，使
61×=×=OLGGLOOM
FW（GW为新风量，
GF为风机盘管风量），连接N、M点。GF＝240 m3/h。
W L
N
M ε
O L‘ 《空气调节》试题（B卷）答案 一、填空题（每空2分，共20分） 1、在用冷负荷系数法计算电动设备散热形成的冷负荷时，应考虑电机同时使用率、安装系数和 负荷 （负荷／安全）系数的修正。 2、已知湿空气的含湿量为d kg/kg干空气，则含有1kg干空气的湿空气的质量是 （1+d）kg 。 3、从振动传递率的定义可看出，振动传递率愈 小 隔振效果愈好，但振动传递率只有在 ≥2 时，才起到隔振作用。 4、净化空调的初效过滤器的位置在 表冷器之前 ，高效过滤器的位置在 风口处 。 5、湿球温度计测量室内的湿球温度时，如果水杯中的水温高于空气温度，则蒸发所需的热量首先取自 水 ，然后取自 空气向水的 传热 。 6、喷水室的设计计算的双效率法要求 ：（1）喷淋室实际所能达到的效率满足空气处理过程需要的两个效率。（2）水吸收的热量等于空气放出的热量。
二、名词解释（每题5分，共20分） 1、空气分布特性指标ADPI：在空调房间工作区内，同时考虑空气温度、流动速度、相对湿度的综合作用，制定了获得良好热舒适感的有效温度范围。这样，在工作区内，反映综合作用的有效温度差在-1.7~+1.1℃范围内的测点数所占总测点数的百分数称为空气分布特性指标ADPI。ADPI指标将空气温度、气流速度与人的热舒适感三者联系起来。 2、相对湿度：是指空气中水蒸汽分压力和同温度下饱和水蒸气分压力之比（3分），表征空气接近饱和的程度。（2分） 3、倍频程：频程是指把20~20000Hz可闻声频率变化范围划分成若干个较小的段落。通常划分为10个段落。倍频程是指把10段频程序列中的每段上限与下限频率之比为2的频程。 4、贴附射流：由于贴附效应的作用，促使空气沿壁面流动的射流。具体讲，如果送风口接近顶棚，射流在顶棚处不能卷吸空气，因而射流上部流速大、静压小；而下部则流速小、静压大，使得气流贴附于顶棚流动，这种射流称为贴附射流。
二、简答题（每题6分，共24分） 1、 分别说明空调系统的送风管、回风管、排风管及新风管是否需要保温， 并说明为什么。 GGNWNC
W=
N C W φ＝
L‘ L
ε O Δt0
答：送风管、回风管均需要保温，排风管不需要保温，新风管是否保温看是否结露。送风管、回风管考虑避免冷热量损失及防止结露，回风管既不会结露也不会引起能量损失。 2、试分析在夏季干球温度相同而湿球温度不同时，人体的热感觉有何不同？为什么？ 答：夏季干球温度相同而湿球温度不同时，如果湿球温度较高，人会感觉更炎热，反之，则比较凉爽。因为湿球温度越高，说明空气的相对湿度较大，相对湿度增大会影响人体的蒸发散热，使蒸发散热量减少，因此人会觉得较热。 3、空调消声器有几类？各自的消声原理和消声特性是什么？ 答：管式消声器（吸声材料吸收－阻性，中高频）；片式和格式消声器（较大断面的风管，中高频）；共振式消声器（共振吸声结构，很窄的低频声）；膨胀式消声器（声波反射－抗性，低频有一定效果）；复合式消声器（集中阻性、共振型、抗性的消声器，宽频带消声）。 4、影响围护结构太阳辐射负荷大小的因素有哪些？如何影响试举例说明？ 答：太阳高度角、方位角、纬度、大气透明度，墙表面颜色及粗糙度等。
三、论述及计算题（共32分） 1、一次回风集中式空调系统，已知室内外空气状态为N、W，热湿比线为ε，（1）在焓湿图上画出并说明如何确定空气处理及送风过程。（2）写出确定房间负荷、新风负荷及二次加热负荷的计算表达式。（10分） 答：①确定室内状态点N，和室外状态点W，在室内状态点上作ε线， ②根据空调精度确定的送风温差Δt0，画出t0线与ε线的交点即为送风状态点；
③确定送风量skgiQGoN/Δ=， ④过O点作等含湿量线交于机器露点L。 ⑤在这一系统中室外空气与室内 回风混合至C点，根据新风和总风量比确定C点。连接CL。 混合空气经过表冷器处理至机器露点L，从L点再加热至O点，送入房间吸收余热余湿成为室内状态点N。 Q1= G (hN- hO) 房间负荷
Q2=Gw(hw- hN) 新风负荷
Q3=G (hO- hL) 二次加热负荷
