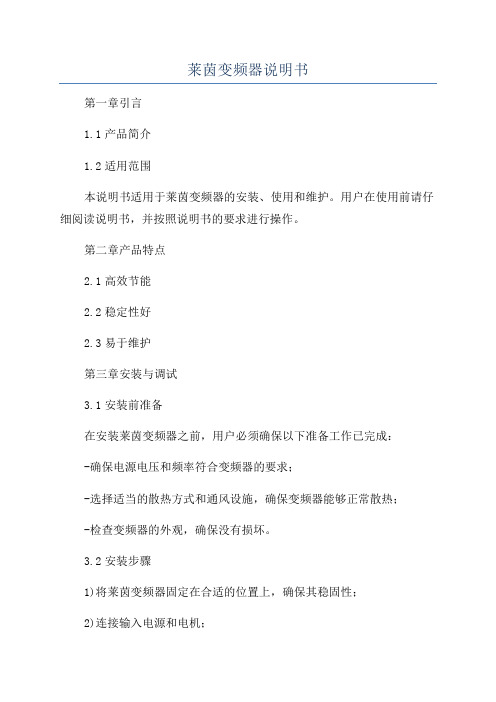

莱茵变频器说明书
莱茵变频器说明书第一章引言1.1产品简介1.2适用范围本说明书适用于莱茵变频器的安装、使用和维护。
用户在使用前请仔细阅读说明书，并按照说明书的要求进行操作。
第二章产品特点2.1高效节能2.2稳定性好2.3易于维护第三章安装与调试3.1安装前准备在安装莱茵变频器之前，用户必须确保以下准备工作已完成：-确保电源电压和频率符合变频器的要求；-选择适当的散热方式和通风设施，确保变频器能够正常散热；-检查变频器的外观，确保没有损坏。
3.2安装步骤1)将莱茵变频器固定在合适的位置上，确保其稳固性；2)连接输入电源和电机；3)连接控制信号线，并进行相应的接线设置；4)检查所有接线，确保接触良好；5)打开电源，进行初步调试。
3.3调试过程1)将变频器切换到本地模式，并设置合适的工作模式；2)通过按钮、转盘或通信接口设置运行频率、电压、驱动器保护等参数；3)运行变频器，观察电机的运行情况，并进行必要的调整。
第四章使用与维护4.1使用注意事项-在使用变频器前，必须仔细阅读本说明书，并按照说明书的要求进行操作；-严禁在变频器工作时随意接线、拆卸或调整参数；-变频器在长时间停机后重新启动前，必须进行绝缘测试。
4.2维护方法-定期检查变频器的外观和散热情况，确保通风良好；-定期清洁变频器的内部，确保没有积尘和异物；-定期检查接线的连接情况，确保接触良好；-定期进行变频器的保养，检查并更换关键部件。
第五章故障排除5.1常见故障与解决方法-变频器无法启动：检查电源连接是否正确，驱动器保护是否触发；-电机速度不稳定：检查驱动器参数是否设置正确，负载是否过大；-变频器发出异常声音：检查散热器是否堵塞，风扇是否正常工作。
5.2故障代码与解决方法第六章技术参数6.1输入参数-输入电压：220V/380V/440V；-输入频率：50Hz/60Hz；-输入功率：根据不同型号而定。
6.2输出参数-输出电压：220V/380V/440V；-输出频率：0-400Hz；-输出功率：根据不同型号而定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器调试与安装注意事项
变频器是一种常用的电力调节设备，用于改变电源频率并对电机进
行调速控制。
在进行变频器的调试和安装过程中，需要注意一些关键
事项，以确保设备的正常运行和安全性。
本文将从各个方面介绍变频
器调试和安装的注意事项。
一、变频器调试注意事项
在进行变频器调试时，需要特别注意以下几个方面的事项：
1. 电源接线：在将变频器连接到电源之前，请务必检查电源线路是
否符合规范，是否存在短路、接触不良等问题。
确保电源线路的质量
和安全，避免发生电力故障。
2. 参数设置：根据不同的应用场景，正确设置变频器的控制参数是
十分重要的。
参数设置不当可能导致设备工作不稳定，甚至损坏设备。
在进行参数设置时，应仔细阅读产品说明书，并根据实际需求进行合
理调整。
3. 电机匹配：在变频器调试过程中，需要确保变频器与电机之间的
匹配性。
如果不匹配，可能导致电机产生异常声响、振动等问题。
因此，在进行调试前，应仔细核对变频器和电机的技术参数，并确认其
匹配性。
4. 负载试运行：在完成基本参数设置后，可以进行负载试运行，以
确保变频器和电机的正常工作。
在试运行过程中，需要注意负载的平
稳启停、转速调节和电机的工作温度等指标，以判断系统是否正常运行。
二、变频器安装注意事项
在进行变频器安装时，需特别注意以下几个方面的事项：
1. 安装环境：变频器应安装在洁净、通风良好、温度适宜的环境中，避免暴露在高温、潮湿或灰尘过多的环境中。
同时，需要保证安装位
置的稳定性，避免因震动而影响设备的正常运行。
2. 安装位置：变频器的安装位置应尽量靠近电机，减少电缆长度，
降低电磁干扰。
同时，应确保变频器与其他电器设备之间保持一定的
距离，避免互相干扰。
3. 冷却方式：变频器在工作过程中会产生一定的热量，因此需要选
择适当的冷却方式，确保设备能够正常散热。
通常有自然散热、强制
散热和液冷等方式可供选择。
在安装时，需根据实际情况选择适合的
冷却方式。
4. 接地保护：为了确保设备的安全运行，变频器应正确接地。
在安
装过程中，应将变频器的金属外壳接地，并且确保接地导线的质量可靠。
接地能有效地防止电气意外事故的发生。
总结：
变频器的调试和安装是确保设备正常运行和安全性的重要环节。
通
过合理的参数设置、负载试运行和注意安装环境、位置等事项，能有
效降低设备故障率，延长设备的使用寿命。
因此，在进行变频器调试
和安装时，务必仔细遵循上述注意事项，并根据实际情况进行具体操作。
