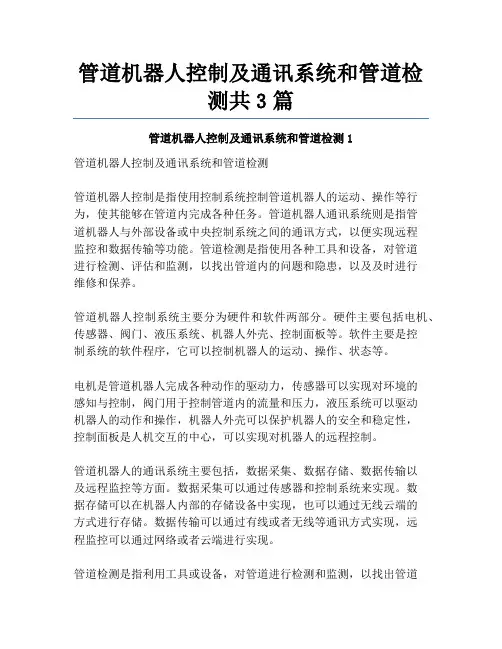

管道机器人控制及通讯系统和管道检测共3篇
管道机器人控制及通讯系统和管道检测共3篇管道机器人控制及通讯系统和管道检测1管道机器人控制及通讯系统和管道检测管道机器人控制是指使用控制系统控制管道机器人的运动、操作等行为，使其能够在管道内完成各种任务。
管道机器人通讯系统则是指管道机器人与外部设备或中央控制系统之间的通讯方式，以便实现远程监控和数据传输等功能。
管道检测是指使用各种工具和设备，对管道进行检测、评估和监测，以找出管道内的问题和隐患，以及及时进行维修和保养。
管道机器人控制系统主要分为硬件和软件两部分。
硬件主要包括电机、传感器、阀门、液压系统、机器人外壳、控制面板等。
软件主要是控制系统的软件程序，它可以控制机器人的运动、操作、状态等。
电机是管道机器人完成各种动作的驱动力，传感器可以实现对环境的感知与控制，阀门用于控制管道内的流量和压力，液压系统可以驱动机器人的动作和操作，机器人外壳可以保护机器人的安全和稳定性，控制面板是人机交互的中心，可以实现对机器人的远程控制。
管道机器人的通讯系统主要包括，数据采集、数据存储、数据传输以及远程监控等方面。
数据采集可以通过传感器和控制系统来实现。
数据存储可以在机器人内部的存储设备中实现，也可以通过无线云端的方式进行存储。
数据传输可以通过有线或者无线等通讯方式实现，远程监控可以通过网络或者云端进行实现。
管道检测是指利用工具或设备，对管道进行检测和监测，以找出管道内的问题和隐患，及时进行维修和保养。
管道检测的主要方法包括：摄像头检测、超声波检测、磁探测等方法。
摄像头检测是指在机器人上搭载摄像头，利用其进行拍摄和检测。
超声波检测是利用超声波探头，对管道内部和外部进行探测和检测。
磁探测可以检测管道内或者表面上的磁性材料，判断管道内是否存在隐患或者故障。
以上内容是管道机器人控制及通讯系统和管道检测方面的简单介绍，管道机器人的相关技术还有很大的研究空间和发展潜力。
随着社会的不断发展和进步，管道机器人技术将得到进一步应用和推广，为人们的生产生活带来更多的便利和舒适。
管内移动机器人示踪定位技术
2023-11-11
contents
目录
• 引言 • 管内移动机器人技术概述 • 示踪定位技术原理 • 实验与分析 • 技术展望与未来发展趋势 • 结论与贡献
01
引言
研究背景与意义
背景介绍
随着管道运输的发展，管道机器人技术在石油、天然气等管 道中的应用越来越广泛，而示踪定位技术是管道机器人精确 定位的于理论的预测模型
根据无线电传播理论和经验公式，可以预测管内无线电信号的传播损耗。
基于实测数据的预测模型
通过采集大量实际测量数据，利用机器学习算法训练预测模型，可以更准确地预 测信号传播损耗。
接收信号强度指示器（RSSI）测量原理
RSSI定义
RSSI是指接收机接收到无线电信号的功率水平，通常用分贝（dB）表示。
06
结论与贡献
研究成果总结
实现了高精度定位
01
通过采用先进的定位算法和传感器技术，实现了在管内复杂环
境下的高精度定位。
证明了示踪定位技术的可行性
02
通过对实际场景的测试和验证，证明了管内移动机器人示踪定
位技术的可行性和优越性。
分析了误差来源和优化方法
03
通过对定位误差的分析和实验，找出了影响定位精度的主要因
与云计算技术的结合
通过云计算技术，实现大规模数据的存储和分析，为机器人的决策 提供更准确的数据支持。
与虚拟现实技术的结合
利用虚拟现实技术，实现机器人运行环境的虚拟化，方便进行远程 操控和调试。
在其他领域的应用探讨
管道检测和维护
利用管内移动机器人进行管道检测和维护， 提高工作效率和安全性。
灾难救援
在灾难发生后，利用管内移动机器人进入受 灾区域进行救援工作，提高救援效率。

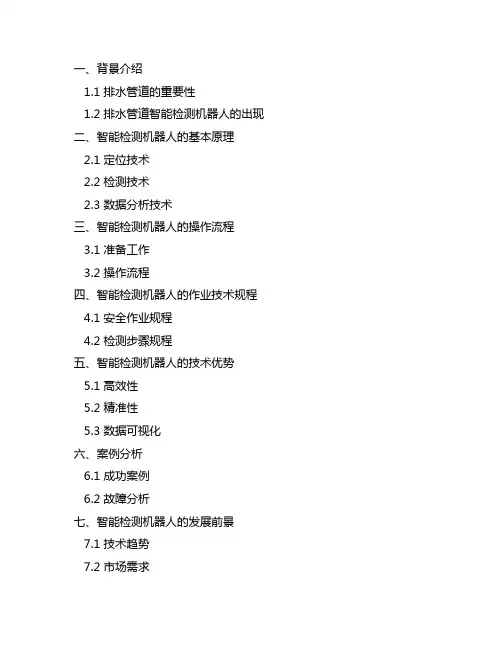

排水管道智能检测机器人作业技术规程
一、背景介绍1.1 排水管道的重要性1.2 排水管道智能检测机器人的出现二、智能检测机器人的基本原理2.1 定位技术2.2 检测技术2.3 数据分析技术三、智能检测机器人的操作流程3.1 准备工作3.2 操作流程四、智能检测机器人的作业技术规程4.1 安全作业规程4.2 检测步骤规程五、智能检测机器人的技术优势5.1 高效性5.2 精准性5.3 数据可视化六、案例分析6.1 成功案例6.2 故障分析七、智能检测机器人的发展前景7.1 技术趋势7.2 市场需求7.3 对未来工作的思考八、结语一、背景介绍1.1 排水管道的重要性排水管道是城市基础设施中不可或缺的一部分，它承担着城市排水和污水处理的重要任务。
排水管道的畅通与否直接关系到城市居民的生活质量和环境卫生。
然而，由于排水管道长期的使用和环境的影响，管道内部常会出现结垢、堵塞、损坏等问题，给排水系统的正常运行带来了不小的影响。
1.2 排水管道智能检测机器人的出现随着科技的不断发展和创新，智能检测机器人应运而生。
它利用先进的定位技术、检测技术和数据分析技术，能够自主完成排水管道内部的检测任务，实现了对排水管道的全面监测和分析，为管道的维护和管理提供了强有力的技术支持。
二、智能检测机器人的基本原理2.1 定位技术智能检测机器人采用先进的定位技术，如全球定位系统（GPS）、惯性导航系统（INS）和激光定位技术等，确保机器人在管道内部能够实现准确定位和精确导航，避免漂移或迷失。
2.2 检测技术智能检测机器人搭载多种检测传感器，如高清摄像头、超声波传感器、磁力传感器等，可以对管道内部的结垢、损伤、变形等问题进行全方位、多角度的检测，为管道的健康状况提供全面的数据支持。
2.3 数据分析技术智能检测机器人具备强大的数据分析能力，利用先进的算法和人工智能技术，能够对大量的检测数据进行快速、准确的分析，形成管道的健康监测报告和预测分析，为管道管理部门提供科学依据。

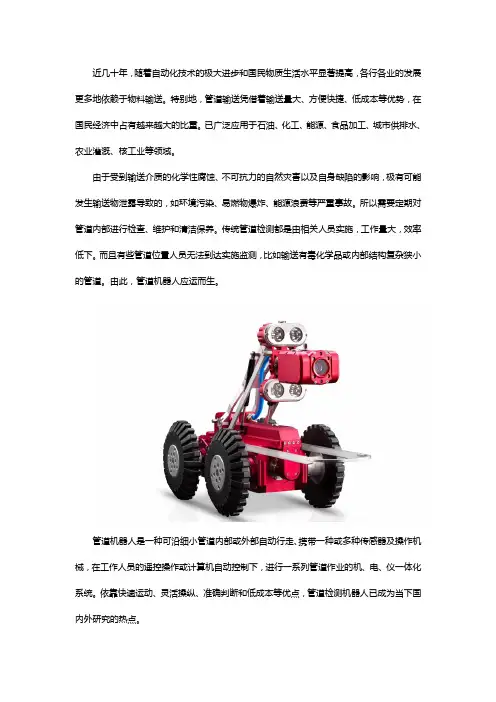

管道机器人
近几十年，随着自动化技术的极大进步和国民物质生活水平显著提高，各行各业的发展更多地依赖于物料输送。
特别地，管道输送凭借着输送量大、方便快捷、低成本等优势，在国民经济中占有越来越大的比重。
已广泛应用于石油、化工、能源、食品加工、城市供排水、农业灌溉、核工业等领域。
由于受到输送介质的化学性腐蚀、不可抗力的自然灾害以及自身缺陷的影响，极有可能发生输送物泄露导致的，如环境污染、易燃物爆炸、能源浪费等严重事故。
所以需要定期对管道内部进行检查、维护和清洁保养。
传统管道检测都是由相关人员实施，工作量大，效率低下。
而且有些管道位置人员无法到达实施监测，比如输送有毒化学品或内部结构复杂狭小的管道。
由此，管道机器人应运而生。
管道机器人是一种可沿细小管道内部或外部自动行走、携带一种或多种传感器及操作机械，在工作人员的遥控操作或计算机自动控制下，进行一系列管道作业的机、电、仪一体化系统。
依靠快速运动、灵活操纵、准确判断和低成本等优点，管道检测机器人已成为当下国内外研究的热点。
自上世纪50年代以来，随着计算机技术、通信技术、图像处理技术、微电子技术、传感器技术和机械设计制造技术的进步，管道机器人得到了空前的发展。
但除了部分功能简单的管道机器人实现市场化生产以外，大部分还处在实验室开发阶段。
传统管道机器人面对垂直管道、弯管、支管、变径和微小管道等难题，仍存在很大的改善空间。
管道机器人的构成总体上讲，管道机器人是由运动机构、控制模块、信号采集模块、供能模块和辅助模块等组成。
而行走方式是管道机器人的核心，它决定了管道机器人的整体性能。
管道机器人的分类所谓主动运动方式，是指管道机器人凭借自身携带的驱动源，具备了自主行走能力，运动速度和方向都可控。
并且可以装配仪器和工具，进行检测、维修作业，是目前管道机器人研究的主要方向。
但其结构复杂，成本较高，且能源供给有限，不适合长距离作业。
所谓被动运动方式，是指管道机器人依靠管内流体的压力差产生驱动力，随着管内流体的流动方向移动，并可携带多种传感器。
管道检测机器人系统介绍
RT1060管道检测机器人系统说明介绍产品说明通用于200～2000mm直径管道产品简介：管道检测机器人系统一种可用于排水管道内部摄像检测及测量工作的管道机器人，具有强劲的动力性能，驱动及越障能力强，即使在恶劣的管道条件下也能正常工作。
可以实现排水管道的内窥检测工作：可以检测管道的破裂、腐蚀和焊缝质量情况：采用模式识别和神经网络等一系列图像处理技术，将采集到的图像进行进一步的处理，能更好的识别管道病害情况，辅助人工进行管道损伤判断，减少出错的几率，提高检测效率；使用数字罗盘采集机器人的实时位姿数据，采用神经网络的方法实现自动纠偏控制，使得机器人更加智能化、人性化，操作起来更加简单方便等。
控制单元：便携式操作控制单元，操作控制面板上的操作按钮根据人机工程学理论进行设计和布置，集摄像头、牵引车及照明灯的操作控制于一体。
该控制单元还可外接显示设备，如笔记本，MP4、LCD等，用于整个系统运行过程中实时信息的显示。
尺寸：360*270*160重量：4KG防水等级：1P68产品特点：强劲的驱动能力，六轮同步驱动；高底盘设计，越障能力更强；低重心设计，行走更平稳；内置电子罗盘，实时监测机器人姿态，有效防止机器人侧翻，同时实时反馈管道坡度，局部最大爬坡：-25°～+30°；检测过程能够准确识别病害特征，精确定位病害位置；视频采集及显示存储可根据用户需求配置MP4、工控机或笔记本；检测更高效、工作更可靠；人性化的操控器及软件界面设计，专业的设备外观设计。
电动车牵引车：模块化设计，便于快速装配；可以实现位姿平稳的实时控制；利用漏水检测模块实现安全检测措施；其标准型适于200～1200mm管径，也可延伸至2000mm；防水深度：5m（牵引车内部压力）可选配置：电动升降架，或手动升降架扩展到大管径用电动车架广角摄像头或40倍变焦摄像头，后视摄像头，内置照明灯管道变形及轮廓绘制即管道三维成像系统主电缆：凯夫拉尔编织处护套，外部为聚亚安酯，强度高、耐磨损。
管线探测仪工作原理
管线探测仪工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII管线探测仪工作原理:是利用电磁感应的原理来探测地下电缆的精确走向、深度以及定位电缆的开路、短路及外皮故障点，GH-6600B管线探测仪的智能化全汉字、图形操作指示及声音调频指示。
发射机内置欧姆表可自动测量环路电阻及连续的自动输出阻抗匹配，以保证输出最佳的匹配信号。
对于电缆故障的测试，本仪器可应用跨步电压法，用直埋电缆故障测试配件（“A”字架）来判断直埋电缆的对地绝缘电阻小于2M欧的电缆对地故障及电缆外皮故障的定位；也可以用信号强弱法判断电缆开路、短路故障。
应用耦合夹钳，可以查找带电电缆的路径，利用接收机的50Hz探测功能，还可以对运行电缆发出的50Hz工频信号进行跟踪。
其基本工作原理是：由发射机产生电磁信号，通过不同的发射连接方式将信号传送到地下被测电缆上，地下电缆感应到电磁信号后，在电缆上产生感应电流，感应电流沿着电缆向远处传播，在电流的传播过程中，通过该地下电缆向地面辐射出电磁波，这样当管线定位仪接收机在地面探测时，就会在电缆上方的地面上接收到电磁波信号，通过接收到的信号强弱变化来判别地下电缆的位置、走向和故障发射机的工作原理及方法1.发射机的信号发送连接方式：直连法、耦合法、感应法2.直连法是最佳的探测方法,发射机输出线红色端直接连接到管线的裸露金属部分切勿将其接入带电运行线路中,另一端接地。
此种方法产生的信号最强,传播距离最远,适用于低频、射频两种工作状态3.耦合法当不能与待测管线直接相连时,可以采用耦合夹钳用耦合法探测。
此种方法可以根据现场的实际情况来选择发射频率：低频、射频。
当地下管线的近端和远端都接地良好并形成回路,这时就使用低频频率；如果两端接地不良好,回路电阻过大,或者低频信号耦合不上,那就改用射频来测试。
选择频率没有固定不变的原则,下面给出了频率选择的基本原则：对于高阻的管线（如：通信电缆,带防腐层的管道和铸铁管）使用射频率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道探测机器人控制原理
引言
管道探测机器人是一种专门用于检测管道内部情况的机器人设备。
它可以在人无法进入的狭小空间中执行任务，为我们提供重要的数据和信息。
本文将介绍管道探测机器人的控制原理，以及其在工业和环境领域中的应用。
一、机器人的控制系统
管道探测机器人的控制系统是该机器人的核心部分，它负责控制机器人的运动、感知环境和执行任务。
控制系统通常由以下几个部分组成：
1. 导航系统：导航系统使机器人能够在管道内部准确地定位和移动。
它可以通过使用轮式、履带或蛇行等方式来适应不同类型的管道。
导航系统通常使用传感器来收集数据，并利用算法进行数据处理和决策。
2. 通信系统：通信系统负责机器人与操作员或其他设备之间的数据传输。
它可以通过无线电、蓝牙或Wi-Fi等方式进行通信。
操作员可以通过通信系统实时监控机器人的运行状态，并远程控制机器人的行动。
3. 传感器系统：传感器系统是机器人感知环境的关键。
它可以使用各种传感器，如摄像头、红外线传感器、超声波传感器等来获取管
道内部的图像、温度、湿度和距离等信息。
传感器系统是机器人获取数据的主要手段，为后续的分析和决策提供支持。
4. 控制算法：机器人的控制算法是指导机器人运动和执行任务的关键。
它可以根据传感器数据进行路径规划、障碍物避免和任务执行等操作。
控制算法通常使用计算机程序来实现，它可以利用机器学习和人工智能的技术来提高机器人的智能化水平。
二、管道探测机器人的应用
管道探测机器人在工业和环境领域中有着广泛的应用。
以下是几个典型的应用案例：
1. 工业管道检测：工业管道通常用于输送液体、气体或固体物料。
通过使用管道探测机器人，可以定期检测管道内部的腐蚀、堵塞和泄漏等问题，及时采取维修措施，确保管道的安全和正常运行。
2. 环境污染检测：管道探测机器人可以用于检测污水管道、化工管道和石油管道等环境中的污染问题。
它可以收集管道内部的样本，并利用传感器分析样本的成分和浓度。
通过这种方式，我们可以及时发现并解决环境污染问题，保护生态环境和人民健康。
3. 建筑结构检测：管道探测机器人可以用于检测建筑物内部的管道、电缆和空调系统等。
它可以通过摄像头和红外线传感器等设备获取建筑内部的图像和温度等信息。
通过这种方式，我们可以及时发现和修复建筑物内部的问题，确保建筑物的安全和舒适。
三、未来发展趋势
随着科技的不断发展，管道探测机器人的控制原理和应用将会进一步完善和拓展。
以下是一些可能的未来发展趋势：
1. 智能化控制：未来的管道探测机器人将更加智能化，具备更强的自主决策和学习能力。
它们可以根据环境变化和任务需求来调整行动策略，提高工作效率和准确性。
2. 多模态感知：未来的管道探测机器人将使用多种传感器进行感知，提供更全面和准确的数据。
例如，机器人可以同时使用视觉、声音和震动等传感器来收集管道内部的信息，提高检测的可靠性和精度。
3. 自主控制网络：未来的管道探测机器人可以通过自主控制网络实现协作和互联。
它们可以相互通信和合作，共同完成复杂的任务。
这种自主控制网络可以提高机器人系统的整体性能和鲁棒性。
结论
管道探测机器人的控制原理是实现机器人自主运动和执行任务的关键。
通过合理设计和优化控制系统，我们可以提高管道探测机器人的性能和可靠性。
未来，随着科技的不断进步，管道探测机器人将在更多领域发挥重要作用，为我们提供更好的服务和保障。
