Chapter 11 船舶轴系的检修§11-1 概述船舶轴系是船舶动力装置中的重要组成部分，承担着将主机发出的功率传递给螺旋桨，再将螺旋桨产生的轴向推力传递给船体实现推船航行的目的。
轴系shaft1 定义：轴系是指从柴油机输出端法兰至螺旋桨为止的传动机构。
2 组成：对于直接传动的推进系统，包括传递功率的传动轴及其轴承等零部件，主要有：中间轴（intermediate shaft）、推力轴和推力轴承、中间轴承、尾轴（stern shaft）、尾轴承、螺旋桨等。
对于间接传动的推进系统，除有上述传动轴和轴承外，还有离合器、弹性联轴器和减速齿轮箱等部件。
3 作用：传递主机功率→螺旋桨→将产生的推力→船体→推动船航行。
4 种类：（1）单轴系：轴系布置在船体的纵剖面上，并且平行于船体的基线，多用于大型海船。
单轴系的长度主要由中间轴数目来定，而中间轴的数目则取决于机舱位置。
中机舱的中间轴数量多，轴系长。
凡具有两节或两节以上中间轴的轴系称为长轴系；尾机舱的中间轴数量少甚至没有中间轴，轴系较短。
凡具有一节中间轴或无中间轴的轴系称为短轴系。
所以目前造船趋势都是采用尾机舱或近尾机舱的船舶结构。
单轴系的结构如图11-1所示。
单轴系的特点是：直接传动、结构简单可靠、传动损失小，便于操纵。
单轴系多用于大型海船、拖轮及内河中小型船舶，如油船、集装箱船及散货船等。
（2）双轴系：双轴系结构如图11-2所示。
两个轴系分别平行对称布置在船体中纵剖面的两侧，相对船体基线略有倾斜，以保证螺旋桨充分没入水中。
需在船体外架设人字架，将船外部分的尾轴托起。
为了便于拆装将尾轴分为两段制造，中间用联轴器连接。
在船体尾轴管内的轴段仍称为尾轴；悬伸在船外的轴段与螺旋桨连接，并由人字架支承，这段轴称为螺旋桨轴。
双轴系船舶具有高速、机动性好和生命力强的特点。
但双轴系结构复杂、配套设备多，如双轴系为双机双桨；建造和修理工作量大、费用高。
一般多用于客船和军用舰船。
船舶轴承测量间隙
船舶轴承测量间隙
船舶轴承测量间隙对于船舶的安全运行至关重要。
船舶轴承是连
接船体和旋转部件的重要部件，通过承受旋转部件的轴向和径向载荷，确保船舶的正常运行。
轴承间隙是指轴承内部零部件之间的相对运动距离。
在船舶运行中，由于各种原因，轴承间隙可能会发生变化，直接影响到船舶轴承
的稳定性和安全性。
因此，船舶轴承测量间隙非常重要。
船舶轴承测量间隙的方法有很多种，如微调卡尺测量、厚度规和
钢尺等。
其中，微调卡尺是比较常用的一种测量方法。
其特点是准确
度高，适用于各种形状的轴承，能够测量出轴承的径向和轴向间隙。
在进行测量之前，需要注意以下几点：
1. 确定测量点：在轴承表面选择3个或4个不对称点进行测量。
2. 轴承清洁：轴承表面必须清洁干净，以保证测量准确。
3. 测量范围选择：需选择适当的测量范围进行测量。
然后，按照以下步骤进行测量：
1. 将微调卡尺放置在轴承间隙处，用微调杆进行微调，直到感觉
到卡尺已经紧贴轴承表面。
2. 记录测量值并进行比较。
3. 重复操作，直到所有测量点都完成。
最后，将所有的测量结果进行统计分析，将轴承间隙的变化情况
反馈给船舶管理部门，并进行相应的维护保养工作，确保轴承的正常
运行和船舶的安全运行。
总之，船舶轴承测量间隙是船舶维护保养工作中的一项重要内容，只有通过定期测量间隙并及时进行维护保养，才能确保船舶的安全运行。
同时，我们也需要时刻关注新技术、新方法的出现和应用，不断
提高船舶轴承测量间隙的准确度和效率，为航运事业的发展作出贡献。
轴系安装及主机定位工艺规程
一轴系安装的注意事项：1 在进行轴系吊装前应仔细检查吊运工具，如吊素、眼板、卸扣等应安全可靠。
2 在整个施工过程中要严格遵守有关安全操作规程。
二主要参考图纸资料：1 轴系布置图（M252-104）2 尾管轴承详细图（B01-A060-11922）3 主机安装图（M250-205）4 螺旋桨图（M252-105）5 机舱布置图（M250-107）6 分段划分图7 尾管密封装置工作图三. 机舱后部区域底层分段合拢精度控制要点：为了确保轴系安装的精度要求，在分段制造、合拢中应满足相关文件的精度要求。
(参见精度作业指导书)特别在进行机舱后部区域低层分段合拢时，要对相关各段的位置精度进行严格控制。
四轴系安装前——照光采用工具及布置图图1FIG. 1光靶“3”的材料为5mm钢板，高度约4米左右，外圆直径约为1米五轴系中心线确定的条件：1 机舱前壁以后，主甲板以下主船体成型。
2 舵机平台以下焊接完。
3 轴系区域内主要辅机机座装焊完成，除主机以外的一般设备就位。
4 船体垫墩、支柱受力均匀、稳定牢固，不允许随意移动。
5 照光所用的仪器及测量工具应校验合格。
六轴系中心线的确定轴系中心线的确定应根据季节温度变化来进行，夏天一般在晚上8-9点进行,冬天一般在下午5点左右进行, 或在阴天进行，在轴系中心线的确定过程中，船上不应有能够导致船体变形的工作在进行。
1 船体尾部理论轴中心面的确定。
①以坞底平面上船体中心线的延伸点为基准，调整激光经纬仪“1”的轴线直至与船中心线重合。
②将激光经纬仪“1”射出的光点延伸到船坞尾部光靶“3”上，根据机舱区域舱底龙骨平整度数据平均值为基线高度并在垂直方向向上平移轴系高度+船体板厚，则此点为轴系轴线上一点。
以此点作为基点并打好样冲点，同时将激光经纬仪旋转180°将光点投射到尾柱平面上，并打好样冲，这样就可初步确定轴系尾部理论垂线。
2 机舱内轴系中心线的确定在机舱与尾管前平面适当位置设立一激光经纬仪“2”，将光点延伸到船体外部的光靶“3”，使之与光靶“3”上的样冲点重合。
船舶定位(航海概论)
Ⅰ
+C
Ⅰ PG1 PG2
观测天体定位
天体在空 中的位置 圆心 天文船位圆 半径 六分仪 测得天体与水天 线之间垂直夹角 天体定位 天球坐标系 天体视运动 时间系统 船位线 高度差法 天体计算高度
适用范围：同半球、纬度不高、航程不长。
（END）
航迹计算（墨卡托航法）
公式：
Dϕ = ScosC Dλ = DMPtgC
D Dep DMP D S C A
B
适用范围：
除东西向航行外所有 情况。
（END）
陆标定位
陆标识别 方位定位（两方位定位、三方位定位） 距离定位 方位距离定位 移线定位
（END）
移线定位
概念 位置线转移方法（直线位置线转移方法、
圆弧位置线转移方法、折线位置线转移方法）
单标方位移线定位
移线定位方法
有准确船位后的单标方位移线定位 特殊移线定位
（四点方位法、倍角法、特殊角法）
（END）
单标两方位移线定位方法
移线定位方法:
将T1时刻的位置线P1 转移到T2时刻P1’， P1’和T2时刻的位置线 P2的交点为T2时刻的 移线船位。
天文航海基本概念及定位原理
基本概念
天体地理位置PG 天体视高度ht′ 地面真地平 天体视差p 天体真高度ht=ht′+p 真顶距Z =90°－ht 地心真地平 天体船位圆 (1)圆心：天体地理位置PG (2)半径：90°－ht
B
p
A Z ht O ht’ PG A’ ht
船舶定位——精选推荐
1、请列出雷达开关机的步骤，写出正确调整各旋钮的方法。
（1）开机步骤：一、打开船电二、接通“雷达开关”三、将雷达从“预备”位置扳向“发射”位置四、使用各调节旋钮把雷达回波图像调清晰饱满五、测试雷达各项功能指标（2）关机步骤：一、将雷达从“发射”位置扳向“预备”位置二、将各功能旋钮都关闭或打到最小三、关闭雷达开关四、关中频电源五、断开船电（3）主要调节旋钮的调整方法：一、增益：增益控钮用于改变接收机中的放大倍数，应调节噪声杂波斑点在荧光屏上似见未见为好。
二、调谐：用于控制本机振荡器的频率，应调节使回波信号在中频放大器中得到最大的增益。
三、海浪干扰抑制：用于对近距离海浪反射回波起抑制作用，应注意适量调节，以求能去除干扰，保留小物标的回波。
四、雨雪干扰抑制：用于去除大面积雨雪回波，凸显雨雪中的物标回波，使用时应适当减小增益，适量调节，达到既去除雨雪干扰杂波，又不丢失物标回波的效果。
2、请列出雷达假回波的种类及其识别和消除。
A、简介反射假回波识别：常出现在扇形阴影区消除：适当转向B、多次反射回波识别：在同一方位上，等间距重复出现消除：可使用STC旋钮加以抑制C、旁瓣回波识别：距本船等距离成扇形分布消除：适当减小增益D、二次扫描回波识别：图形与实物不一致，改变量程则此现象消失消除：改变量程3、在雷达上定位时，选择定位物标的原则是什么。
1、选择孤立、显著、海图位置准确的物标2、尽可能选择近距离的物标3、两物标定位时，位置线夹角θ尽可能接近90°，至少满足30°＜θ＜150°4、三物标定位时，相邻两位置线夹角θ尽可能接近60°或10°，至少满足30°＜θ＜150°4、请确定物标的测量点（1）点状物标（如灯塔、灯桩、明礁、小岛）测量物标的中心。
（2）对于面状物标（如岸角、海岸线）。
测方位时，使电子方位线与回波的同侧外缘相切；测距离时，如果岸线物标在雷达地平之内，应使活动距标圈的前沿与回波的内沿相切，量物标前沿的距离定位，如果岸线等物标在雷达地平线之下，则应使活动距标圈的外沿与回波的外沿相切，测量山峰的距离定位5、请说出通过雷达测距注意的事项（1）测量物标距离时，应尽量选择包含被测物标的最小量程，被测物标的回波最好位于距离荧光屏中心三分之二屏半径附近（2）孤立的灯塔、灯桩、明礁和小岛等点状物标，应测量回波中心的距离（3）雷达应答标又称雷康，应观测编码脉冲信号前沿的距离（4）如果岸线物标在雷达地平之内，应使活动距标圈的前沿与回波的内沿相切，量物标前沿的距离定位；如果岸线等物标在雷达地平线之下，则应使活动距标圈的外沿与回波的外沿相切，测量山峰的距离定位6、请说出通过雷达测方位注意的事项（1）孤立的灯塔、灯桩、明礁和小岛等点状物标应测量回波中心的方位（2）范围较大的物标应测量岸角，并使电子方位线或机械方位标尺与回波的同侧外缘相切（3）采用北向上相对运动显示方式（4）应避免在船舶倾斜时测量物标的方位，以减少方位测量误差。

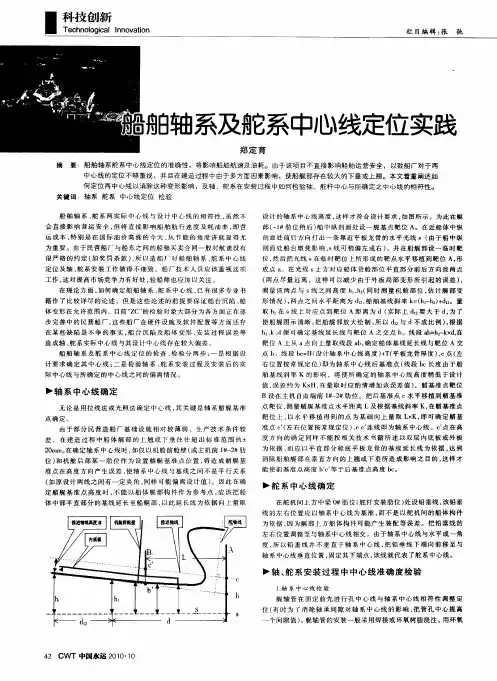

船舶轴系及舵系中心线定位实践
