室外红外球型摄像机的红暴问题

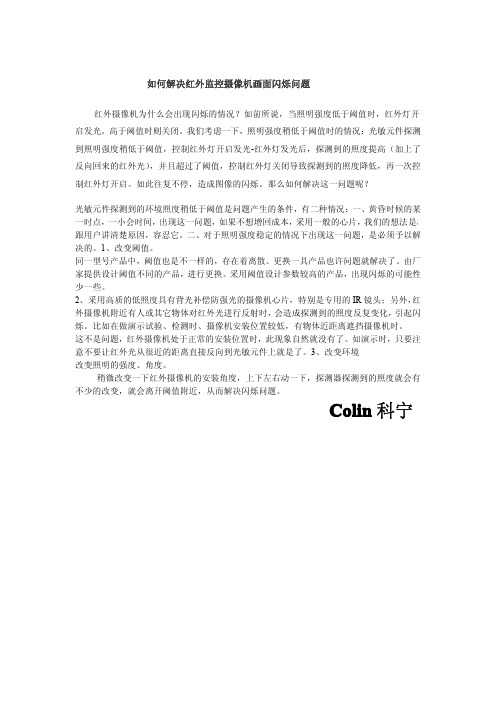

如何解决红外监控摄像机画面闪烁问题
如何解决红外监控摄像机画面闪烁问题红外摄像机为什么会出现闪烁的情况？如前所说，当照明强度低于阈值时，红外灯开启发光。
高于阈值时则关闭。
我们考虑一下，照明强度稍低于阈值时的情况：光敏元件探测到照明强度稍低于阈值，控制红外灯开启发光-红外灯发光后，探测到的照度提高（加上了反向回来的红外光），并且超过了阈值，控制红外灯关闭导致探测到的照度降低，再一次控制红外灯开启。
如此往复不停，造成图像的闪烁。
那么如何解决这一问题呢？光敏元件探测到的环境照度稍低于阈值是问题产生的条件，有二种情况：一、黄昏时候的某一时点，一小会时间，出现这一问题，如果不想增回成本，采用一般的心片，我们的想法是，跟用户讲清楚原因，容忍它。
二、对于照明强度稳定的情况下出现这一问题，是必须予以解决的。
1、改变阈值。
同一型号产品中，阈值也是不一样的，存在着离散。
更换一具产品也许问题就解决了。
由厂家提供设计阈值不同的产品，进行更换。
采用阈值设计参数较高的产品，出现闪烁的可能性少一些。
2、采用高质的低照度具有背光补偿防强光的摄像机心片，特别是专用的IR镜头；另外，红外摄像机附近有人或其它物体对红外光进行反射时，会造成探测到的照度反复变化，引起闪烁。
比如在做演示试验、检测时、摄像机安装位置较低，有物体近距离遮挡摄像机时。
这不是问题，红外摄像机处于正常的安装位置时，此现象自然就没有了。
如演示时，只要注意不要让红外光从很近的距离直接反向到光敏元件上就是了。
3、改变环境改变照明的强度、角度。
稍微改变一下红外摄像机的安装角度，上下左右动一下，探测器探测到的照度就会有不少的改变，就会离开阈值附近，从而解决闪烁问题。
Colin科宁。
防爆红外线摄像机运行中的注意事项
防爆红外线摄像机运行中的注意事项
防爆红外线摄像机是用于危险环境下的监控设备，其运行中需要注意以下事项：
1.安装位置：防爆红外线摄像机应该安装在危险环境的安全区域，避免直接暴露在爆炸危险区域。
2.操作方式：防爆红外线摄像机的操作需要按照规定的程序进行，避免在运行中出现意外。
3.维护保养：防爆红外线摄像机需要定期进行维护保养，清洁镜头和外壳，并检查设备是否正常运行。
4.电源接线：电源接线需要按照规定的程序进行，避免出现短路和电气故障。
5.热量散发：防爆红外线摄像机在运行中会产生一定的热量，需要注意散热，避免热量过大引起火灾。
6.防爆等级：防爆红外线摄像机有不同的防爆等级，应该根据实际环境选择合适的等级。
7.安全防护：在安装和操作防爆红外线摄像机时，需要遵守相关的安全防护措施，避免出现危险事故。
总之，在使用防爆红外线摄像机时需要注意安全和操作规范，以确保设备的稳定运行和安全性。
1/ 1。
监控摄像机常见故障分析及处置方式
监控摄像机常见故障分析及处置方式(2021-02-16 09:30:49)一、图像有干扰(例如:斜纹,水波纹,横线)此种情况不必然是产品本身问题，很多情况下是由于以下原因造成的：(1)线材质量问题，建议尽可能利用国标线材。
质量较差的线材在传输进程中衰减信号，易出现被干扰现象。
(2)视频线或摄像机被强磁场干扰。
强磁场源如：大功率电动机，高频发射机等。
强磁场将会对绝大多数摄像机产生干扰。
(3)稳压电源内部电容滤波不良。
在利用一体变焦摄像机中，请尽可能不要利用集中供电。
(4)传输线路太长。
(5)视频线的BNC头制做工艺差。
(6)雷击造成摄像机无图像(一般为DSP,CPU,电源板损坏)。
(7)摄像机工作中电源电压太高。
摄像机用12伏直流工作电源的实际输出电压超过直流17伏，造成电源板损坏。
(8)BNC头松动。
(9)电源变压器损坏。
(10)220V交流供电电网电压波动太大。
建议监控系统采用UPS(净化稳压电源)220伏交流电源集中供给方式，同时尽可能做视频和电源的防雷处置.(11)摄像机的聚焦模式有两种方式，可在摄像机菜单中调整，建议尽可能调成自动聚焦。
A.键控自动(手动模式,必需调焦后才集聚焦)B.自动/手动(自动模式)摄像机在自动聚焦模式下仍然出现聚焦不清楚的现象,请检查摄像机菜单2中的聚焦范围选项,聚焦效果最佳时应为1厘米选项值.有时镜头上有尘埃或异物,摄像机缘选择自动聚焦在尘埃上而显示出聚焦不清,此时,可试试用专业镜头布先擦试镜头.此几种情况对任何一体化摄像机都可以造成干扰。
如有以上情况，请用户先按照现场情况进行调整，对故障原因进行简单排查，以避免造成没必要要的运输本钱及延误您的时间。
二、问：什么是最低照度？什么是感光度？代表什么？答：最低照度是测量摄像机感光度的一种方式，换句话说，摄像性能在多黑的条件下看到可用的影像。
可是因为没有管理的国际标准，因此每一个大型CCD制造商都有自己测量CCD感光度的方式。
摄像机常见问题及排除方法
CCD摄像机的常见故障及处理办法1、红外半球系列机器晚上出现图像照度差、发白或有亮白色光圈现象。
该现象是机器装配不当导致的，装配时感光器件（光敏电阻）离半球距离过远会导致红外灯启动不完全造成机器夜间照度差；出现图像发白或亮白色光圈现象主要因红外发光管发出的红外光通过球罩折射到镜头所致，解决此现象就是避免让红外光折射到镜头表面，通常采用海绵圈进行镜头与红外光的隔离，在装配时一定要将球罩紧贴海绵圈。
2、夜视型红外防水机白天图像正常，夜间发白此现象一般因机器使用环境有反射物或在范围很小的空间使用，因红外光反射导致，解决此现象首先应确定使用环境是否有反射物，尽可能改善使用环境，其次检查机器的有效红外距离与实际使用距离是否相应；若一台长距离红外机器在很小的空间使用会因红外光过强导致机器图像发白。
3、无图像首先检查外加电源极性是否正确，输出电压是否满足要求（电源误差：DC12V±10％，AC24V± 5% ），其次检查视频连线是否接触良好；若是使用手动光圈镜头需检查光圈是否打开，自动光圈镜头则需要调节LEVEL电位器使光圈在合适位置。
4、彩色失真、偏色可能是白平衡开关（AWB）设置不当，也可能是环境光照条件变化太大，此时应检查开关设置是否在 OFF位置，应想办法改善环境的光照条件。
5、图像出现扭曲或几何失真这种现象可能是摄像机、监视器的几何校正电路有问题或光学镜头的问题,也有可能是视频连接线缆或设备的特征阻抗与摄像机的输出阻抗不匹配。
当出现以上现象时,请先检查所用光学镜头是否异常及监视器的输入阻抗开关是否设置在75Ω端,其次再检查用视频连接线缆阻抗是否是75Ω。
6、画面出现几道黑色竖条或横条混动这种情况一般是机器供电电源输出电压的纹波太大,应加强滤波并采用性能好的直流稳压电源。
7、使用自动光圈镜头图像过暗首先检查EE/AI功能开关是否设置在AI端，其次检查LEVEL电位器调节是否合适。
一体化摄像机常见问题1、线材质量问题，建议尽量使用国标线材。
红外线摄像头
谢谢观看
基本信息
技术参数 红外夜视功能：采用红外线LED灯，有效距离>1.5米 图像制式：PAL/NTS制式、软件调节，USB电脑接口 芯片组成：DSP：中星微ZC0301Plus， 主芯片：韩国现代HV7131D 应用：视频会议、数码拍照、视频聊天(支持QQ、MSN、雅虎通、E话通等) 新一代真35万像素韩国HY高速CMOS传感器件系列 即插即用USB接口 内置高性能硬件图像压缩 自动/手动曝光 自动/手独特单镜头双CCD设计，DSP光控设计， 自动测光以控制CCD切换和红外灯的开启； ★双核夜视摄像机，白天不偏色，夜间无视角差； ★实现白天彩色夜晚黑白的自动转换、黑白照度真正OLux, ★采用进口LED，24小时日夜监控； ★22X变焦感红外镜头，夜视距离最远可达120米； ★最新红外技术，夜视远距离效果更佳，是室内外微光或无光源的监控首选； ★全方位防雨水进入，外型更精美。 型号 RL-1006P 制式PAL/NTSC 图像传感器1/3″SONYSuper HAD CCD 1/3″SONY B/W EXVIEW HAD CCD
基本原理
红外灯发出红外线照射物体，红外线漫反射，被监控摄像头接收，形成视频图像。就好比黑夜里用手电筒照 亮一样，手电筒相当于红外灯，摄像头相当于人眼球，道理是一致的。
红外基本原理
1、红外线概述
1800年，英国物理学家威廉.赫胥尔利用棱镜和温度计从热的观点来研究各种色光时，发现了红外线。在光 带红光外的这个所谓热量最多的高温区，总是位于光带最边缘处红光的外面。于是赫胥尔宣布有一种人眼看不见 的“热线”。这种看不见的“热线”位于红色光外侧，叫做红外线。
2、夜视效果不理想：
此现象主要表现是手电筒的效果或者是距离不够等等。其实这个问题主要是红外灯的角度和功能所造成的， 我们红外摄像机所使用的红外灯又称850红外发射管，峰值波长在850，角度从5-60度可以选择，当红外发射管角 度越小时照射距离越远，手电筒的效果就越明显，反之，角度越大就没有手电筒的效果，但是距离就大打折扣， 要解决这个问题主要是看厂家想追求什么样的效果和什么样的成本，当然红外发射灯的功率和价格是成正比的， 有的厂家在告诉顾客时一般都是说多少个灯？距离可以达到多少？但是大家可能忽略了一个问题--红外灯的功率 和直径大小？当红外灯的外观和大小一样时，其实功率你是没有办法知道的，可能唯一的办法就只有实物测试监 控方案了。从我个人生产红外摄像机的经验来解决这个问题，我采用的是多角度红外灯混合安装方式，这样资源 可以充分被利用，远近都可以顾及到。

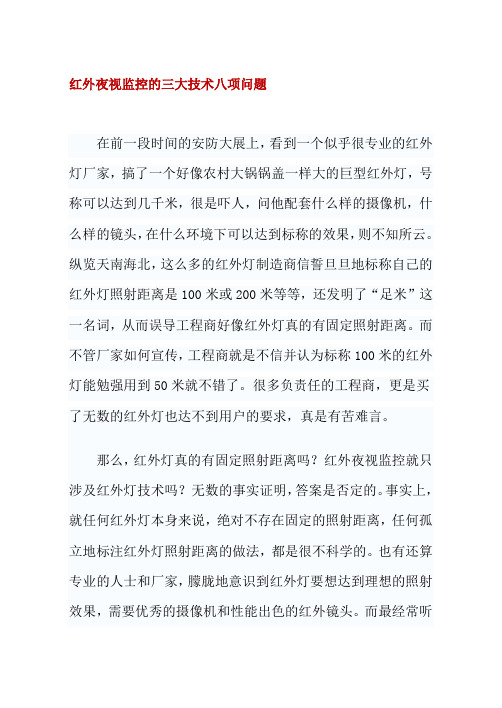

红外夜视监控的三大技术八项问题
红外夜视监控的三大技术八项问题在前一段时间的安防大展上，看到一个似乎很专业的红外灯厂家，搞了一个好像农村大锅锅盖一样大的巨型红外灯，号称可以达到几千米，很是吓人，问他配套什么样的摄像机，什么样的镜头，在什么环境下可以达到标称的效果，则不知所云。
纵览天南海北，这么多的红外灯制造商信誓旦旦地标称自己的红外灯照射距离是100米或200米等等，还发明了“足米”这一名词，从而误导工程商好像红外灯真的有固定照射距离。
而不管厂家如何宣传，工程商就是不信并认为标称100米的红外灯能勉强用到50米就不错了。
很多负责任的工程商，更是买了无数的红外灯也达不到用户的要求，真是有苦难言。
那么，红外灯真的有固定照射距离吗？红外夜视监控就只涉及红外灯技术吗？无数的事实证明，答案是否定的。
事实上，就任何红外灯本身来说，绝对不存在固定的照射距离，任何孤立地标注红外灯照射距离的做法，都是很不科学的。
也有还算专业的人士和厂家，朦胧地意识到红外灯要想达到理想的照射效果，需要优秀的摄像机和性能出色的红外镜头。
而最经常听到的说法是，需要0.001 Lux以上的红外感应摄像机，最好是黑白的；需要某种特别的红外镜头，红外透过率达到百分之九十五以上。
问题是，任何一个从事专业光学研究和制造的工作者都知道，这些所谓的红外透过率达到百分之九十五以上的镜头，真的要达到百分之九十五以上的红外透过率是比较困难的。
而本文将从红外夜视监控系统中常见的几大问题入手，针对目前广大用户在使用该类产品中经常遇到的难点展开视角独到的剖析，一定会为广大工程商对红外夜视监控的进一步认知带去有价值的参考。
红暴问题有些厂家把能不能制造出无红暴红外灯当做一个技术问题来宣传，好像有红暴就是低技术，无红暴就是高技术。
其实，有无红暴只是一个选择问题，并不是技术问题，波长超过700 nm的光线叫做红外线，900nm以上的红外线基本无红暴，波长越短，红暴越强，红外线感应度也越高。
现在市场上有两种主流红外灯，一种是有轻微红暴的，波长在850nm左右，一种是无红暴的，波长在940nm左右。
解析红外半球摄像机的九大问题
解析红外半球摄像机的九大问题
随着监控应用领域的日益拓宽，半球摄像机凭借安装调试的方便性、监控隐蔽性等优点，被大量地应用于室内监控，但问题也随之而来。
因此，小编搜罗总结了红外半球摄像机在安装使用过程中常见的一些问题：
问题一：红外半球摄像机彩色失真、偏色
可能是白平衡开关(AWB)设置不当，也可能是环境光照条件变化太大，此时应检查开关设置是否在OFF位置，应想办法改善环境的光照条件。
问题二：夜视型红外半球摄像机白天此现象一般因机器使用环境有反射物或在范围很小的空间使用，因红外光反射导致，解决此现象首先应确定使用环境是否有反射物，尽可能改善使用环境，其次检查机器的有效红外距离与实际使用距离是否相应;若一台长距离红外机器在很小的空间使用会因红外光过强导致机器问题三：红外半球摄像机系列机器晚上出现应该说，现象是机器装配不当导致的，装配时感光器件(光敏电阻)离红外半球摄像机距离过远会导致红外灯启动不完全造成机器夜间照度差;出现问题四：画面出现几道黑色竖条或横条混动
这种情况一般是机器供电电源输出电压的纹波太大，应加强滤波并采用性能好的直流稳压电源。
问题五：防水和散热效果不理想
用的时间长了之后，摄像机里面或多或少会出现汽水(此现象主要集中在北方地区)，造成这个现象的原因主要是出在外壳的密封效果不够和当时装机时没有考虑到温差。
当红外灯开始工作时会产生大量的热量，同时由于外壳的散热效果不够，这样就会大大降低摄像机的使用寿命，要解决这个问题可以考虑。
网络摄像机外接红外对射报警实地测试
（原创）网络摄像机外接红外对射报警实地测试网络摄像机可以外接报警器这个基本上很多人都知道，但怎么接？软件怎么调试？接好之后怎么用？接好之后的网络摄像机和报警器的联动效果到底怎么样？这些问题经常有人来问起，就是用语言解答过后很多朋友也是有点模糊搞，所以今天专门拿了个红外对射自己亲自来测试一下：一：准备工作网络摄像机一台（用的一台带红外的云台小半球）红外对射报警器（看说明书标称有100M）各种工具，端子，线材若干图一：网络摄像机和红外对射的一半图二：报警输出的警灯图三：红外对射的另一半一．二：连接网络摄像机接通网线至内网路由器，12V1A电源，在内网电脑上可以观看了图四：网络机联接报警输入和输出线三．连接红外对射报警器按照红外对射的说明书，接通电源，连接我们的网络摄像机的对应接口（如下图）一．四：软件设置进入监控软件，选中网络摄像机，远程设置；在“探头告警设置”里面选择探头类型，“启用”探头布防时间设置，因为测试的是通过警灯输出，所以还要“√”上“联动报警输出”的“输出1”.一．五：测试最后检查一遍网络摄像机，红外对射探头，警灯的连接和监控软件的设置，开始测试，让一个同事从红外探头中间走过去，监控软件提示报警，报警灯闪烁，触发成功。
六．应用原理网络摄像机自带的报警输入输出接口，只要前端的报警输入设备是开关量的触发模式，都可以接入。
另外别的网络机没有后挡板，一般用集成的防水线把报警，网络，电源，声频等一系列功能引出来，防水线可以在很多机型上应用，枪型，半球型，球型网络机都可以应用。
六．网络摄像机的防水线结构图以上是我用红外对射试的，如大家遇到别的报警器接网络摄像机，原理和方法都是一样的。
监控摄像常见故障和处理方法
监控摄像常见故障和处理方法1、红外机系列机器晚上出现图像照度差、发白或有亮白色光圈现象该现象是机器装配不当导致的，装配时感光器件（光敏电阻）离半球距离过远会导致红外灯启动不完全造成机器夜间照度差。
出现图像发白或亮白色光圈现象主要因红外发光管发出的红外光通过球罩折射到镜头所致，解决此现象就是避免让红外光折射到镜头表面，通常采用海绵／胶圈进行镜头与红外光的隔离，在装配时一定要将球罩／玻璃紧贴海绵／胶圈，防止漏光；雨罩反射红外光致镜头也会导致此现像。
2、夜视型红外防水机白天图像正常，夜间发白此现象一般因机器使用环境有反射物或在范围很小的空间使用，因红外光反射导致，解决此现象首先应确定使用环境是否有反射物，尽可能改善使用环境，其次检查机器的有效红外距离与实际使用距离是否相应；若一台长距离红外机器在很小的空间使用会因红外光过强导致机器图像发白。
镱头里面起轻微雾也会有此现象。
3、无图像首先检查外加电源极性是否正确，输出电压是否满足要求（电源误差C12V±10％，AC24V± 5%），其次检查视频连线是否接触良好；若是使用手动光圈镜头需检查光圈是否打开，自动光圈镜头则需要调节LEVEL电位器使光圈在合适位置4、彩色失真、偏色可能是白平衡开关（AWB）设置不当，也可能是环境光照条件变化太大，此时应检查开关设置是否在OFF位置，应想办法改善环境的光照条件。
监视器刚买回来时或在用过一段时间后,四角会出现色彩差异,有时蓝色东西在监视器上去显示成了红色.监视器的屏幕出现这种现象有两种可能。
一种是无法修复的，叫色纯度不良，是由于现象管内部的荫罩扭曲，电子束不能够正确的轰击所需要的颜色的荧光粉，而出现偏色，多以块状呈现，且区域固定。
另一种现象为消磁问题了，是可以修复的，显象管被误磁化后，也引起电子束在攻击荧光粉时发生偏转。
5、图像出现扭曲或几何失真这种现象可能是摄像机、监视器的几何校正电路有问题或光学镜头的问题,也有可能是视频连接线缆或设备的特征阻抗与摄像机的输出阻抗不匹配。
监控摄像机常见故障排除
监控摄像机常见故障排除：摄像机等电子产品往往存在着各种不可预见的问题，在我们的售后服务中发现很多的小问题，由于有些现场施工人员对摄像机性能不是很了解，原本可以在本地解决的事，却发回公司，这样既浪费了各位的金钱，又耽误了工期的进程，特此罗列了一些常见的问题，仅供参考1、红外半球系列机器晚上出现图像照度差、发白或有亮白色光圈现象该现象是机器装配不当导致的，装配时感光器件（光敏电阻）离半球距离过远会导致红外灯启动不完全造成机器夜间照度差；出现图像发白或亮白色光圈现象主要因红外发光管发出的红外光通过球罩折射到镜头所致，解决此现象就是避免让红外光折射到镜头表面，通常采用海绵圈进行镜头与红外光的隔离，在装配时一定要将球罩紧贴海绵圈2、夜视型红外防水机白天图像正常，夜间发白此现象一般因机器使用环境有反射物或在范围很小的空间使用，因红外光反射导致，解决此现象首先应确定使用环境是否有反射物，尽可能改善使用环境，其次检查机器的有效红外距离与实际使用距离是否相应；若一台长距离红外机器在很小的空间使用会因红外光过强导致机器图像发白。
3、无图像首先检查外加电源极性是否正确，输出电压是否满足要求（电源误差：DC12V±10％，AC24V±5%），其次检查视频连线是否接触良好；若使用手动光圈镜头需检查光圈是否打开，自动光圈镜头则需要调节LEVEL电位器使光圈在合适位置。
自动光圈镜头双拨动开发设置（两种驱动）：DC驱动/VIDEO驱动，两种不同的驱动有不同的拨码，在启动自动光圈镜头时，拨码一定要符合相应的驱动4、彩色失真、偏色可能是白平衡开关（AWB）设置不当，也可能是环境光照条件变化太大，此时应检查开关设置是否在OFF位置，应想办法改善环境的光照条件。
5、图像出现扭曲或几何失真这种现象可能是摄像机、监视器的几何校正电路有问题或光学镜头的问题,也有可能是视频连接线缆或设备的特征阻抗与摄像机的输出阻抗不匹配.当出现以上现象时,请先检查所用光学镜头是否异常及监视器的输入阻抗开关是否设置在75Ω端,其次再检查所用视频连接线缆阻抗是否是75Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有些红外球型摄像机厂家把能不能制造出无红暴红外灯作一个技术问题来宣传，好像有红暴就是低技术，无红暴就是高技术。
其实，有无红暴只是一个选择问题，并不是技术问题，波长超过700nm的光线叫做红外线，900nm以上的红外线基本无红暴，波长越短，红暴越强，红外线感应度也越高。
现在市场上有两种主流红外灯，一种是有轻微红暴的，波长在850nm 左右，一种是无红暴的，波长在940nm左右。
同一款摄像机，在850nm波长的感应度，比在940nm波长的感应度好到10倍。
所以850nm这种有轻微红暴的红外灯拥有更高的效率，应当作为室外红外夜球机摄像机的首选红外灯。
