线阵技术在焊管检测中的应用
焊接工艺中的射线检测与无损检测
焊接工艺中的射线检测与无损检测焊接是一种常见的金属连接方法，广泛应用于建筑、制造业、航空航天等领域。
然而，焊接过程中常常存在焊缝质量问题，这对于相关产品的安全性和可靠性产生了重要影响。
为了确保焊缝的质量，射线检测与无损检测成为了必不可少的方法。
本文将重点讨论焊接工艺中的射线检测与无损检测。
一、射线检测在焊接工艺中的应用射线检测是一种利用射线通过被测对象来获取材料内部结构信息的方法。
在焊接工艺中，射线检测主要用于检测焊缝的质量，包括焊接接头的缺陷、孔洞、裂纹等问题。
常用的射线检测方法包括X射线检测和γ射线检测。
1. X射线检测X射线检测是利用X射线通过被测对象后形成的透射或散射图像来判断焊缝的质量。
这种方法具有迅速、高效的特点，能够有效发现焊缝中的各类缺陷。
X射线检测设备主要包括射线源、探测器和显像设备。
在进行X射线检测时，需要严格遵守相关的安全操作规程，以避免对人体造成伤害。
2. γ射线检测γ射线检测是利用γ射线通过被测对象后形成的透射或散射图像来检测焊缝的质量。
与X射线检测相比，γ射线的穿透能力更强，可以检测更厚的金属焊缝。
γ射线检测设备与X射线检测设备类似，但射线源的选择以及防护措施会有所不同。
二、无损检测在焊接工艺中的应用无损检测是一种在不破坏被测对象外部结构的前提下，通过检测技术来获取内部缺陷信息的方法。
在焊接工艺中，无损检测主要用于检测焊缝的质量以及焊接接头的可靠性。
1. 超声波检测超声波检测是利用超声波在材料中传播时受到材料内部结构变化的影响而产生回波信号的方法。
在焊接工艺中，超声波检测可以检测焊缝中的各类缺陷，如焊缝结构不均匀、气孔、裂纹等。
该方法非常灵敏，可以检测出微小的缺陷，并可定量评估焊缝的可靠性。
2. 磁粉检测磁粉检测是利用磁场在被测对象表面形成漏磁场，从而检测材料内部缺陷的方法。
在焊接工艺中，磁粉检测可以发现焊缝中的裂纹、缺陷等问题。
该方法操作简单，适用性广泛，并且对于表面缺陷的检测效果较好。
超声波相控阵检测技术在特种设备焊缝检验中的应用探讨
超声波相控阵检测技术在特种设备焊缝检验中的应用探讨摘要：对于超声相控阵检测技术来说，其所具备的灵活性特征较为明显，而以往的检测方式因在此方面存在着明显的不足之处，所以已然渐渐被超声相控阵检测技术所替代。
在特种设备检验之中，若可积极运用于超声相控阵检测技术，那么则能够迅速了解到焊缝之中所产生的缺陷问题，保障最后的检验结果具备较高程度的精准性，所以十分有必要在特种设备检验之中运用于超声相控阵检测技术。
关键词：超声波相控阵检测技术；特种设备；焊缝检验引言无损检测方法是基于现代科学技术发展的检验技术方法，它在不损坏、不改变被检对象理化状态的情况下，对被检测对象的内部及表面进行高灵敏度和高可靠性的检查，以此来判定被检测对象的完整性、连续性和安全性。
超声波检测方法作为五大常规无损检测技术方法之一，是目前国内外应用最广泛、使用频率最高且发展较快的无损检测方法，与其他无损检测方法相比，超声波检测拥有较强的适用性、较好的穿透力，且设备较为便携、操作较为安全等优势。
一、超声相控阵检测技术应用优势超声相控是由多个压电晶体以一定的规律分布排列的，是超声探头晶片的组合，按照一定的顺序激发各个晶片，并有效控制发射超声束，使其能够聚集、偏转、扫描，并促进所有晶片的超声波能形成一个整体波阵面。
此外，还能够确定方向和大小、不连续的形状等，进而可以提供出比多个探头或单个探头系统更大的能力。
它在检测焊缝的过程中，会沿着焊缝长度，在处于平行的状态下进行直线扫查，还能全体积检测焊接接头。
再者，也可以从角度补偿、二次波显示两个层面开展检测，前者可以取代传统的DAC曲线方法，通过家督增益补偿对功能设置，而后者则采用二次波检测成像显示模式开展检测。
同时，在运用超声相控阵检测技术的过程中，利于达成多角度的检测目标，可提高特种设备检验的有效性以及可靠性。
而对于相关工作人员来说，也能够针对特种设备检验的具体需求来科学定制适合的探头，同时运用便携型的检测设备，对于特种设备的焊接实施扫查，如此则可获得更具精准性的数据或者是图片等，能够使得检测工作的开展更为便利。
海底管线管中管对接环焊缝的相控阵超声检测
随着相控阵理论在超声波检测领域的应用，超声相控阵检测(PAUT)技术日趋成熟，并以检测速度快、缺陷定量准确、设备使用灵活、故障率低、可交叉作业等优点而逐渐广泛应用于海底管道的焊缝检测中。
海底管道双层管为管中管的形式，两管之间采用保温材料进行填充。
在施工过程中，完成内管焊接检验后需要进行外管焊口的组对焊接，而外管的周向旋转受限，同时受到管体椭圆形状的影响，就存在影响自动超声检测(AUT)精度的风险。
那么，该如何将先进的PAUT技术更好地应用于这类海底双层管外管的检测呢？PAUT检测工艺海洋石油工程股份有限公司的技术人员结合海底管线项目双层管外管检测存在的风险，设计了可靠的PAUT检测工艺及轨道式扫查装置。
依据被检工件的材料、尺寸、批准的焊接工艺及检测区域，选择了合适的设备与探头组合，设置起始晶片和激发晶片的数量、聚焦的类型、聚焦的位置，合适的角度范围及角度步进，生成一个扇形扫描，通过选择合适的步进偏移，实现对检测区域的全覆盖。
相控阵波束覆盖示意同时，该工艺设置了一组TOFD(超声波衍射时差法)探头，用以提高焊缝内部缺陷的高度定量精度，确保该工艺在焊缝各个区域具有良好的检测能力。
由标准DNV-OS-F101-2013《海底管线系统》可知，TOFD波束覆盖示意和PAUT 检测工艺显示视图如下图所示。
TOFD波束覆盖示意PAUT检测工艺显示视图数据采集装置针对海底管线焊缝检测的特点，设计了新型轨道式扫查装置，该扫查装置可同时夹持2组探头，实现电动扫查，最大扫查速度可达100mm/s，探头偏移精度可控制在-1~1mm之内，周向扫查精度在-5~5mm之内。
验证试验焊接缺陷的制备在PAUT检测能力验证时，采用的试验管道管径为323mm，壁厚为11.1mm，在焊缝内部表面及内部不同深度处设置不同的焊接缺陷，缺陷类型包括根部未焊透､坡口未熔合､外表面开口､焊缝中心气孔､夹渣等。
试验数据分析为了验证PAUT检测工艺的缺陷检测能力及可靠性，对加工好的缺陷焊缝分别进行PAUT、AUT和RT(射线检测)，采用相同的扫查零点和扫查方向，记录每个缺陷的长度、深度和高度。
相控阵超声扇形扫描技术在海底管道焊缝检测中的应用
海底管线是海洋油气田内部设施连接和油气资源外输的重要设施。
海底管线处于风浪、海流、腐蚀等恶劣服役环境中，易产生各类缺陷。
近年来，自动超声波检测技术在海底管线检测中得到了广泛的应用，其高检测能力、高效、环保等优势在海底管线铺设过程中得到了充分的体现。
检测人员依据标准要求，基于扇形检测技术开发了相控阵超声扇形扫描工艺，验证了工艺的重复性和可靠性，通过评定不同阈值的POD(检出率)值，确定了最佳缺陷评定基准，实现了相控阵超声扇形扫描技术在海底管线项目中的成功应用。
01相控阵超声扫描技术特点常规全自动超声(AUT)检测技术采用分区法，将焊缝沿壁厚方向分成若干区域，如根部区、钝边区、热焊区以及填充区等，分区高度为1~3mm，每个分区设置独立的反射体，使用独立的检测波束对每分区分别进行扫描，以A扫描-双门带状图的形式显示（焊缝分区，波束配置及图像显示见图1）。
图1 带状图及AUT检测波束配置示意相控阵超声扇形扫描技术是将一对相控阵探头对称布置于焊缝两侧，每个探头可同时激发一组或多组不同角度范围的超声波束实现对焊缝检测区域的扫描，以A扫描、B扫描、C扫描及扇形扫描的方式显示；相控阵超声扇形扫描技术波束配置及图像显示如图2所示。
图2 相控阵超声扇形扫描技术波束配置及图像显示示意相比于传统分区法AUT检测技术，相控阵超声扇形扫描技术具有以下优势：① 使用一个角度范围覆盖检测区域，提供更多的检测角度；② 焊缝每侧探头发射的超声波波束覆盖整个焊缝区域，可得到更多的检测数据；③ 分区法轨道安装精度要求±1mm，扇形扫查安装精度可允许±3mm内，扫查器安装效率更高；④ 调试方法简便，调试效率高；⑤ 可使用便携检测系统，满足不同施工环境的检测需求，检测成本更低。
02相控阵超声扇形扫描工艺设计检测工艺相控阵超声扇形扫描工艺是基于相控阵检测系统，两个相控阵探头对称布置于焊缝两侧，设置一组波束覆盖焊缝内外表面及填充区域，设置第二组波束覆盖根部区域，焊缝两侧采用相同的波束设置，采用机械扫查方式，实现焊缝检测的过程。
0超声相控阵技术在焊缝缺陷检测中的应用

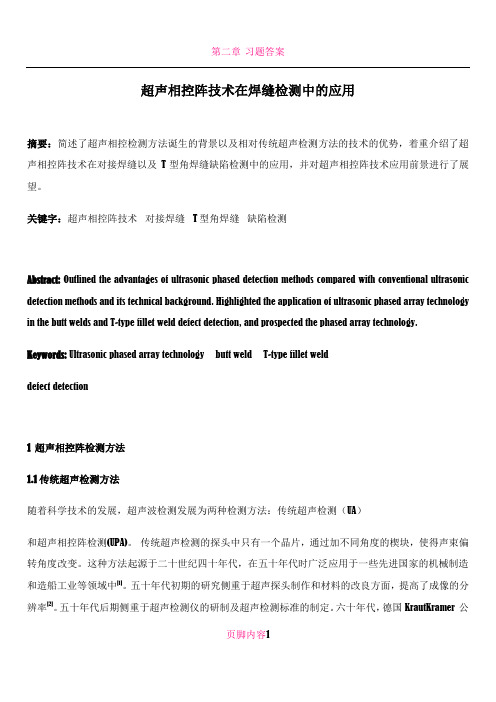

第二章 习题答案 页脚内容1 超声相控阵技术在焊缝检测中的应用
摘要：简述了超声相控检测方法诞生的背景以及相对传统超声检测方法的技术的优势，着重介绍了超声相控阵技术在对接焊缝以及T型角焊缝缺陷检测中的应用，并对超声相控阵技术应用前景进行了展望。
关键字：超声相控阵技术 对接焊缝 T型角焊缝 缺陷检测
Abstract: Outlined the advantages of ultrasonic phased detection methods compared with conventional ultrasonic detection methods and its technical background. Highlighted the application of ultrasonic phased array technology in the butt welds and T-type fillet weld defect detection, and prospected the phased array technology.
Keywords: Ultrasonic phased array technology butt weld T-type fillet weld defect detection
1 超声相控阵检测方法 1.1传统超声检测方法 随着科学技术的发展，超声波检测发展为两种检测方法：传统超声检测（UA） 和超声相控阵检测(UPA)。 传统超声检测的探头中只有一个晶片，通过加不同角度的楔块，使得声束偏转角度改变。这种方法起源于二十世纪四十年代，在五十年代时广泛应用于一些先进国家的机械制造和造船工业等领域中[1]。五十年代初期的研究侧重于超声探头制作和材料的改良方面，提高了成像的分辨率[2]。五十年代后期侧重于超声检测仪的研制及超声检测标准的制定。六十年代，德国KrautKramer 公第二章 习题答案 页脚内容2 司成功研制了小型超声波检测仪，是超声波检测技术的一次飞跃[3][4][5]。八十年代，微处理器在检测系统的成功应用标志着数字超声检测时代的到来。随着计算机技术和大规模集成电路以及信号处理技术的发展，超声检测由手动检测向全自动检测方向发展，进一步提高了检测效率[6]。随着检测要求的提高，传统超声检测的灵敏度也需要提高。
相控阵超声技术在长输管道检测中的应用
相控阵超声技术在长输管道检测中的应用摘要：超声波矩阵检测可以利用计算机软件调整声束的角度和采集距离，利用一个多芯片相位组传感器从多个角度检测同一部件的焊接缝。
此外，还表明了检测复杂几何形状、高机动性和灵活性的焊接缝的良好效率。
利用计算机设备收集和处理信号和数据，可以更直观地显示超声波检测结果。
本文主要分析相控阵超声技术在长输管道检测中的应用。
关键词：相控阵超声检测；无损检测；应用引言相控阵超声检测(PAUT)技术的基本思想来自雷达电磁波相控阵技术。
相控阵雷达由阵列排列的许多发射元件组成。
相控阵雷达通过天线阵监测每个元件的幅度和相位，调节电磁波的辐射方向，并在特定空间合成灵活、快速聚焦的扫描雷达波束。
超声成像研究始于20世纪20年代，但当时落后的技术延缓了发展。
近年来，通过计算机模拟、软件技术、数据处理和分析、纳秒脉冲信号控制、压电复合材料等先进技术的发展，相控阵超声传感技术得到了飞速发展。
目前应用于长输管道、石化、核电、航空等领域。
1、ＰＡＵＴ概念及工作原理相控阵超声测试由许多小压电板组成，许多板(例如，16、32、64、128)组装在探针壳体中，以生成和接收超声束。
压电板各阵列中激励脉冲的相位是电子控制的，检测时产生的超声场相互干涉和叠加，可以得到光束和焦点位置的给定入射角，同时形成超声辐射场的控制形状。
因此，相控阵超声检测本质上是由受控的超声相位转换器阵列来实现的。
超声相控阵检测系统采用先进的计算机技术，准确控制发送和接收状态下相位光束的相位，获得最佳光束特性，达到光束偏转、聚焦等效果，并结合机器扫描和电子扫描实现可视化。
焊接过程的主要缺陷是多孔性、含渣性、不完全渗透、层间不完全融合、根部不完全接合、开裂、烧穿、焊瘤。
2、ＰＡＵＴ技术的优点速度快。
大管径的长输管道整个过程需３～５ｍｉｎ，适用于大管径管道、工期有特殊要求的工程。
检出率较高。
相控阵超声波检测对线型和面积型的缺陷较敏感，检出率较高。
X射线线阵实时成像焊缝缺陷检测方法
X射线线阵实时成像焊缝缺陷检测方法
陈明;马跃洲;陈光
【期刊名称】《焊接学报》
【年(卷),期】2007(028)006
【摘要】针对X射线线阵探测器实时成像的焊缝图像,提出了降噪处理、焊缝图像分割及缺陷检测的方法.通过自适应中值滤波方法对焊缝图像进行滤波降噪,利用类间、类内方差比分割法和数学形态学方法进行焊缝图像分割,对焊缝部分应用高频加强变换提取焊接缺陷.结果表明,采用自适应中值滤波能够有效去除噪声的同时保留焊缝和缺陷的边缘细节;类间、类内方差比分割方法与数学形态学方法并用能准确地将图像分割为焊缝与母材区域;高频加强变换能使焊缝中心部位灰度变化突显进而实现缺陷检测.
【总页数】4页(P81-84)
【作者】陈明;马跃洲;陈光
【作者单位】兰州理工大学,材料科学与工程学院,兰州,730050;兰州理工大学,材料科学与工程学院,兰州,730050;兰州理工大学,材料科学与工程学院,兰州,730050【正文语种】中文
【中图分类】TG115.28
【相关文献】
1.核燃料棒焊缝缺陷数字X射线实时成像检测技术的发展综述 [J], 李向阳;许雯雯
2.X射线焊缝图像中缺陷的实时检测方法 [J], 孙怡;孙洪雨;白鹏;王昱;田岩平
3.基于背景重构X射线钢管焊缝缺陷检测方法 [J], 王家晨;王新房
4.焊缝X射线实时成像图像中缺陷的提取 [J], 蒋文凤;赵立宏
5.基于ButterWorth滤波的X射线钢管焊缝缺陷检测方法 [J], 王家晨;王新房因版权原因，仅展示原文概要，查看原文内容请购买。
管道对接焊缝相控阵超声检测
