人教版初中物理-172欧姆定律同步练习3
(好题)初中物理九年级全册第十二章《欧姆定律》测试卷(含答案解析)
一、选择题1．探究“电流通过导体时产生的热量与哪些因素有关”时，两个相同的透明容器中密封着质量相等的空气，用电阻R1、R2对容器中的空气进行加热，如图所示。
下列说法中正确的是（）①该装置是探究电流产生的热量与电阻大小的关系②实验时通过装置中R1与R2的电流相同③电流产生的热量越多，U形管内液面高度差越大④通电一段时间后左右两边容器内电阻产生的热量之比是4∶1A．只有①②B．只有②③C．只有①④D．只有③④2．关于安全用电，以下说法正确的是（）A．只要不接触带电体一定就是安全的B．使用电器时，要谨防触电，不要用湿的手插或拔电源插头C．三脚插头上与用电器金属外壳相连的脚是多余的D．雷雨天可以在大树下避雨3．如图所示电源电压9V不变，小灯标有“6V 3W”的字样，当滑片移到某个位置时，小灯恰好正常发光，则此时滑动变阻器连入电路的电阻为（）A．12ΩB．6ΩC．10ΩD．20Ω4．灯泡L1和L2连接在同一电路中，根据以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯都亮时将L1从灯座中摘除，L2也不亮C．通过两灯的电流不相等D．通过两灯的电流相等5．在国际单位制中，电压的单位是（）A．安培B．伏特C．焦耳D．库仑6．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为A．1：3 B．3：1 C．3：4 D．4：37．图甲是模拟调光灯．电源电压为4.0V；小灯泡额定电压为2.5V，电流随电压变化的I﹣U图象如图乙所示，小灯泡两端电压达到0.4V时“刚亮”；铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比．回形针A固定在铅笔芯右端，回形针P可以在铅笔芯上自由滑动，该调光灯在使用时，以下说法错误的是（）A．闭合开关，移动P能连续调光B．闭合开关，P滑到距A点10cm处，小灯泡的实际功率为0.15WC．在距A点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡将不安全D．小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.048W～0.75W8．小明在用“伏安法”测电阻的实验中，根据测量数据绘制出如图所示I-U图像，对此作出的判断中，正确的是( )A．通过R1的电流与它两端所加电压不成正比B．R2的电阻比R1的阻值大C．将R1、R2并联接入到同一电路中，R2两端的电压较大D．将R1、R2串联接入到同一电路中，通过R1的电流较大9．如图所示，电源电压为5V，闭合开关S，电压表的示数为1V。
初中物理 初中物理欧姆定律课后强化练习考试题及答案解析.docx

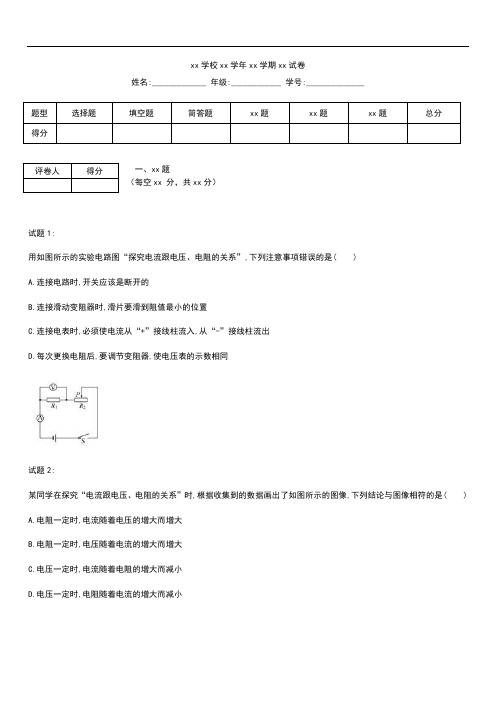

xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）试题1:用如图所示的实验电路图“探究电流跟电压、电阻的关系”,下列注意事项错误的是( )A.连接电路时,开关应该是断开的B.连接滑动变阻器时,滑片要滑到阻值最小的位置C.连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出D.每次更换电阻后,要调节变阻器,使电压表的示数相同试题2:某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的图像,下列结论与图像相符的是( )A.电阻一定时,电流随着电压的增大而增大B.电阻一定时,电压随着电流的增大而增大C.电压一定时,电流随着电阻的增大而减小D.电压一定时,电阻随着电流的增大而减小评卷人得分试题3:如图所示的电路中,电源电压不变,R1为定值电阻,开关S闭合后,滑动变阻器滑片P向右移动时,下列说法正确的是( )A.电流表示数变小,电压表与电流表示数之比变大B.电流表示数变大,电压表与电流表示数之比不变C.电流表示数变小,电压表与电流表示数之比不变D.电压表示数变大,电压表与电流表示数之比变大试题4:一段导体两端电压是4.0V时,导体中的电流为2.0A,如果将其两端电压减少2.0V,导体中的电流变为( )A.1.5AB.1.0AC.0.5AD.0.25A试题5:如图所示,干路上的电流I=0.3A,电阻R1=10Ω,通过R1的电流为I1=0.2A,则电阻R1两端的电压为V,R2的阻值为Ω。
试题6:电路元件甲和乙中的电流与两端电压的关系如图所示,由图可知,甲的电阻是Ω。
若将甲、乙并联后接在电压为2V的电源两端,干路中的电流是A。
试题7:小乔和小丽在研究导体中电流与导体两端电压的关系时,除了电源(3V)、开关、导线、电流表、电压表、滑动变阻器外,还有可供选择的：A.定值电阻 B.小灯泡。
初中物理欧姆定律常见题型及答题技巧及练习题(含答案)含解析
初中物理欧姆定律常见题型及答题技巧及练习题(含答案)含解析一、欧姆定律选择题1．图甲是某电子秤的原理示意图，R1的阻值为100 Ω，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6 V保持不变，则（）A. R2的阻值变化范围为0~1000 ΩB. 电路中电流的变化范围为0.1 A~0.6 AC. 电路中电流为0.02 A时，托盘内物体的质量为600 gD. 托盘内物体质量为400 g 时，电流表的示数为0.01 A沿此线折叠【答案】C【解析】【解答】A. 由图乙可知,压敏电阻R2的阻值变化范围为0∼500Ω，A不符合题意；B. 当托盘内物体的质量为零时,压敏电阻R2＝500Ω，则电路总电阻：R＝R1+R2＝100Ω+500Ω＝600Ω，此时电路中的电流：I＝＝0.01A，当托盘内物体的质量为1000g时,压敏电阻阻值是0Ω，则电路总电阻：R′＝R1+R′2＝100Ω+0Ω＝100Ω，此时电路中的电流：I′＝＝0.06A，所以，电路中电流的变化范围为0.01A∼0.06A，B不符合题意；C. 当电路中电流I1＝0.02A时，电路总电阻：R总＝＝300Ω，则压敏电阻R2的阻值：R2＝R总−R1＝300Ω−100Ω＝200Ω，由图乙可知,当R2＝200Ω时，托盘内物体的质量为600g，C符合题意；D. 当托盘内物体质量为400g时,由图乙可知,R2″＝300Ω时，则电路总电阻：R′总＝R1+R2″＝100Ω+300Ω＝400Ω，此时电路中的电流：I2＝＝0.015A，D不符合题意。
故答案为：C。
【分析】电阻R1、R2串联电流表测电路中的电流，由图乙可知，压敏电阻R2的阻值变化范围；根据串联电路电阻特点和欧姆定律求出电路中电流的变化范围；再根据欧姆定律、串联电路电阻特点求出托盘内物体的质量和电流表的示数.2．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。
人教版初中物理九年级第十七章《欧姆定律》单元检测题(解析版)
人教版初中物理九年级第十七章《欧姆定律》单元检测题（解析版）第十七章《欧姆定律》单元检测题一、单选题(每小题只有一个正确答案)1.在“伏安法测电阻”的实验中，关于滑动变阻器作用的下列说法中正确的是()A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．只能使电阻两端的电压升高，电阻中的电流变大2.下面四组电阻分别并联以后总电阻最小的是() A．R1＝10 ΩR2＝100 ΩB．R1＝4 ΩR2＝40 ΩC．R1＝20 ΩR2＝30 ΩD．R1＝12 ΩR2＝60 Ω3.小明、小强在“用电压表和电流表测导体电阻”的实验中为了记录实验数据和计算结果，分别设计了下A．B．C．D．6.小明设计了如图所示的压力测量仪，测量仪可以反映弹簧上方金属片受到压力的大小．其中R是滑动变阻器，R0是定值电阻，电源电压恒定不变，压力表实际上是一个电压表．当金属片受到的压力增大时，变阻器的阻值和压力表示数变化情况正确的是()A．变阻器的阻值增大，压力表示数增大B．变阻器的阻值减小，压力表示数减小C．变阻器的阻值增大，压力表示数减小D．变阻器的阻值减小，压力表示数增大7.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U－I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2 C．R1＜R2D．无法确定8.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为()A．4.5 ΩB．6 ΩC．10 ΩD．20 Ω9.在探究“电流与电阻关系”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？() A．电流表、电压表、滑动变阻器、一个定值电阻B．电流表、滑动变阻器、几个定值电阻C．电流表、电压表、滑动变阻器、几个定值电阻D．电流表、电压表、几个定值电阻10.有两个电阻R1＝20 Ω，R2＝30 Ω，它们并联后总电阻为()A．20 ΩB．30 ΩC．12 ΩD．50 Ω11.阻值相等的两电阻R串联时总电阻为40 Ω，则它们并联时的等效电阻为()A．20 ΩB．80 ΩC．10 ΩD．30 Ω12.如图所示，电源电压保持不变，滑动变阻器上均标有“2 A20 Ω”字样，通过哪些电路图可测出Rx 的阻值()A．甲、丙B．乙、丙C．甲、乙D．甲、乙、丙13.如图所示，滑动变阻器滑片P.若要使灯L变暗一点，则()A．P应向右滑动B．P应向左滑动C．P从中点向右滑动D．P滑动到右端14.最先研究出电流与电压和电阻三者之间关系的科学家是()A．欧姆B．法拉第C．牛顿D．焦耳15.在探究“电流与电阻关系”的实验中，电源电压保持不变，每次实验中大小都发生改变的是() A．定值电阻两端的电压B．滑动变阻器两端的电压C．电压表与电流表示数的比值D．定值电阻与滑动变阻器两端电压之比二、多选题(每小题至少有两个正确答案)16.(多选)以下方法中电源电压均保持不变，R0为已知阻值的定值电阻，滑动变阻器的最大阻值也是R0，那么能够测出未知电阻Rx的阻值的方法是()A．如图，先只闭合开关S1，测出Rx两端电压Ux，在闭合开关S2测出电源电压U，则电阻Rx＝R0B．如图，先闭合开关S1，再将开关S2分别接a和b，测出电流Ia、Ib，则电阻Rx＝R0C．如图，先将滑片移到最右端后闭合开关，此时R＝R0，测出电流Ie；再将滑片移到最左端时R ＝0，测出电流Ix，则电阻Rx＝R0D．如图，先断开所有开关调节滑动变阻器阻值为最大值，再闭合开关S1，断开开关S2，调节滑动变阻器到适当位置，测出Rx两端电压Ux＝U1；然后保持滑动变阻器滑片位置不动，断开开关S1、闭合开关S2，调节电阻箱的阻值为R1，使电压表的示数为U1.则Rx＝R117.(多选)用如图所示电路，不能完成下列哪个实验()A．探究串联电路电流的关系B．探究并联电路电压的关系C．测量电阻D．探究电流跟电压、电阻的关系18.(多选)如图所示，电流表A1和A2的示数分别为3 A 和2 A，若将R2、R3、R4中的某两个电阻互换，其它条件不变，发现两电表的示数不变．则通过R1的电流为()A．3.5 A B．4.0 A C．4.5A D．5.0 A19.(多选)在用伏安法测电阻的实验中，下列做法有问题的是()A．连接线路的过程中，开关应处于断开状态B．连接线路过程中，滑动变阻器的滑片要放在最小电阻值的位置C．电流表与被测电路串联，电压表与被测电路并联D．试触时发现电流表的指针反方向偏转，电压表的指针正常偏转，此时断开电路将电池的正负极对调即可20.(多选)如图所示是用电压表和电流表测量小灯泡电阻R L的四个电路图，其中正确的是()A．B．C．D．三、填空题21.小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值．闭合开关S，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为________V，电流表的示数为________A，待测电阻Rx的阻值为________ Ω. 22.若需要一个12 Ω的定值电阻，现在只有5 Ω、10 Ω、20 Ω、30 Ω的定值电阻各一个，则可以把一个20 Ω和一个________ Ω的定值电阻________联起来当作12 Ω的定值电阻使用．23.我们已进行过“探究欧姆定律”的实验，请回答下列问题．(1)甲、乙两图是实验小组在探究过程中，根据实验数据绘制的图象，其中表示电阻不变，电流随电压变化的图象是__________(选填“乙”或“丙”)．(2)在探究电阻一定时，电阻上的电流跟两端电压的关系的过程中，使用滑动变阻器的目的是____________和__________________．24.当电阻为10 Ω的导体两端加上某一电压时，通过此电阻的电流是3 A，如果将这个电压加在20 Ω的电阻两端，则通过它的电流是________A.25.在探究“电流与电压关系”的实验中，开关闭合前，滑动变阻器的滑片应调到__________位置，分别采用 5 Ω、10 Ω、15 Ω的电阻进行实验，目的是________________．四、实验题26.小李同学在做“伏安法测电阻”的实验时，设计了图甲所示的电路图：(1)请按照电路图，用笔画线代替导线，将图乙中的实物图连接完整．(2)在开关闭合之前，滑动变阻器的滑片应置于______(选填“最左端”、“中间”或“最右端”)．(3)若电流表、电压表示数分别如图丙a、b所示，则电流表的读数是________A，电压表的读数是______V，电阻R的阻值是________ Ω.五、简答题27.老师提供了下列器材测量电阻：电压恒定的电源一个(电压未知)，定值电阻R0一个(阻值已知)，待测电阻Rx一个，量程合适的电流表一个、开关一个，导线若干．(1)在下面画出实验电路图．(2)写出实验的主要步骤．(3)写出Rx的表达式．六、计算题28.在如图所示的电路中，电源电压为10 V，R1＝4 Ω，R2＝6 Ω.求：(1)当开关S1、S2均闭合时，电压表和电流表的示数分别是多少？(2)当开关S1闭合，S2断开时，电压表和电流表的示数又是多少？七、作图题29.东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．答案解析1.【答案】B【解析】实验中移动滑动变阻器的滑片，改变了电路中的电流，根据U＝IR，电阻不变，电流变化，所以被测电阻两端的电压变化，电流和电压的变化可以是增大、升高，也可以是减小、降低，从而实现多次测量，故B正确，D错误；实验中滑动变阻器不能改变电源电压，故A错误；实验中滑动变阻器对电流表、电压表的读数准确程度没有影响，故C 错误．2.【答案】B【解析】由＝＋，得：R＝；R A＝≈9 Ω；R B＝≈3.6 Ω；R C＝＝12 Ω；R D＝＝10 Ω；比较可得，B项正确．3.【答案】B【解析】用伏安法测电阻时，要改变滑动变阻器的大小来改变电压、电流的大小．而表(Ⅰ)求平均电压、电流后，再求电阻结果就完全不对了．表格(Ⅰ)是完全错误的．而表格(Ⅱ)非常合适，将每次电阻求出，然后再求电阻的平均值，这样就更精确了．故选 B.4.【答案】C【解析】公式R＝只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值，但它与两端的电压、通过的电流无关，当电压增大2倍时、当电流强度增大2倍时、当电压为零时，导体的电阻均不变．故选C.5.【答案】A【解析】A项定值电阻R与未知电阻Rx串联，流过它们的电流相等，单刀双掷开关打到1时，测出R与U1，开关打到2时测出电阻Rx的电压Ux，Rx的串联电压由串联电路特点求出定值电阻R两端电压，由欧姆定律求出流过Rx的电流，则该电路能测出电阻Rx的阻值；B项不论怎样闭合、断开各开关，都不能同时测出Rx 的电压与电流，不能用该电路测出电阻Rx的阻值；C项闭合开关S2，电压表上端为正接线柱，下端为负接线柱；只闭合开关S3，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，不能测出待测电阻阻值；D项无论单刀双掷开关打到何处都不能测出Rx的电压与电流，不能用该电路测出Rx的阻值．6.【答案】A【解析】由电路图可知，定值电阻与滑动变阻器串联，根据压力表与滑动变阻器并联可知应为电压表；当金属片受到的压力增大时，电路中的总电阻变大；根据I＝可知，电路中的电流变小；根据U＝IR可知，定值电阻两端的电压变小；根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即压力表示数变大．故选A.7.【答案】A【解析】由U－I图象得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2.故选A.8.【答案】A【解析】同种材料制成的粗细均匀的电阻丝，电阻与其长度成正比，则14圆弧部分的电阻R1＝14×24 Ω＝6 Ω，34圆弧部分的电阻R2＝34×24 Ω＝18 Ω；以图中方式接入电路中时，R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：RAB＝＝＝4.5 Ω.9.【答案】C【解析】电流与电压、电阻有关，探究电流与电阻的关系需改变电阻，所以需要几个阻值不同的定值电阻；并要保持电阻两端的电压不变，所以还需滑动变阻器和电压表，要测量电流还需用到电流表．故选C.10.【答案】C【解析】因为R1与R2并联，所以由＝＋可得，并联后的总电阻：R＝＝＝12 Ω.11.【答案】C【解析】由于阻值相等的两电阻R串联，则串联时等效电阻为：R串＝2R，所以，R＝12R串＝12×40 Ω＝20 Ω；并联电路等效电阻的倒数等于各支路电阻倒数之和，则它们并联时的等效电阻：R并＝12R＝12×20 Ω＝10Ω.12.【答案】A【解析】由甲电路图可知，Rx和滑动变阻器串联，当滑片移到最左端时，电路为Rx的基本电路，用电流表测出电路中的电流I1，根据欧姆定律求出电源的电压U＝I1Rx；当滑片移到最右端时，Rx和滑动变阻器串联，此时滑动变阻器的电阻为R＝20 Ω，由串联电路的规律可知电路的总电阻R总＝Rx＋20 Ω，用电流表测出此时电路中的电流I2，电源的电压为U＝I2(Rx ＋20 Ω)；因电源的电压不变，所以I1Rx＝I2(Rx＋20 Ω)，即Rx＝.由乙图可知，Rx和滑动变阻器并联在电源两端，电压表测Rx两端的电压，电流表测滑动变阻器支路的电流；滑动变阻器的滑片移动时，无法测出通过Rx的电流，所以此电路不能测出Rx的阻值．由丙图可知，当滑片移到最左侧时，电路为Rx的基本电路，电压表测Rx两端的电压，电流表测电路中的电流，根据欧姆定律，即可求出Rx的阻值．13.【答案】B【解析】由图可知：灯泡和滑动变阻器串联，当滑动变阻器的滑片向左移动时，由I＝可知，电路中的电阻增大时，电流减小，使灯泡的亮度变暗；故选B.14.【答案】A【解析】最先研究电流与电压、电阻并得出三者之间关系的科学家是欧姆，故选A.15.【答案】C【解析】本实验要控制定值电阻两端电压不变，故A 不符合题意；电源总电压不变，控制定值电阻两端电压也不变，根据U′＝U总－Ux可知，滑动变阻器两端电压也不变，故B不符合题意；根据R＝可知，电压表与电流表示数比值等于定值电阻Rx阻值，每次实验要更换不同阻值的定值电阻，所以Rx不是定值，故C符合题意；定值电阻和滑动变阻器两端电压都不变，故二者比值也不变，故D不符合题意．16.【答案】ABD【解析】如图，先只闭合开关S1，测出Rx两端电压Ux，再闭合开关S2测出电源电压U，两电阻串联，电流相等，即＝，则电阻Rx＝R0，故A正确；如图，先闭合开关S1，再将开关S2分别接a和b，测出电流Ia、Ib，则Ia为通过支路R0的电流，Ib为干路电流，由并联电路电压相等IaR0＝(Ib－Ia)Rx得：Rx＝R0，故B正确；由电路图可知，先把滑片移到最右端，滑动变阻器阻值全部接入电路，R＝R0，滑动变阻器与待测电阻串联，测出电路电流Ie，由I＝，电源电压U＝Ie(R0＋Rx)①把滑动变阻器滑片移到最左端，此时R＝0，即只有I＝，电Rx接入电路，由电流表测出电路电流Ix，由源电压U＝IxRx②，由①②可以求出Rx＝R0，故C 错误；如图，先断开所有开关调节滑动变阻器阻值为最大值，再闭合开关S1，断开开关S2，调节滑动变阻器到适当位置，测出Rx两端电压Ux＝U1；然后保持滑动变阻器滑片位置不动，断开开关S1、闭合开关S2，调节电阻箱的阻值为R1，使电压表的示数为U1.则Rx ＝R1，故D正确．17.【答案】BD【解析】把电流表接在不同位置，可以测出串联电路不同位置的电流，应用该电路图可以探究串联电路电流关系，故A正确；该电路为串联电路，不能探究并联电路电压关系，故B错误；该实验电路测出电阻两端电压与通过的电流，可以计算出电阻，故C正确；该电路可以探究电流跟电压的关系，要探究电流与电阻的关系，应控制电阻两端电压不变而电阻阻值变化，现在电阻为定值电阻，无法完成该实验，故D错误．18.【答案】AB【解析】等效电路图如下图所示：根据电路图可知，R2、R3、R4并联，若互换R2、R3的位置，两电流表的示数不变，则R2＝R3，因为电流表A2的示数为2 A，所以I2＝I3＝1 A；因为电流表A1的示数为3 A，则I4＋I3＝3 A；所以I4＝2 A；所以通过R1的电流：I1＝I2＋I3＋I4＝1 A＋1 A＋2 A＝4 A；若互换R4、R3的位置，两电流表的示数不变，则R4＝R3，因为电流表A1的示数为3 A，所以I4＝I3＝1.5 A；因为电流表A2的示数为2 A，则I2＋I3＝2 A；所以I2＝0.5 A；所以通过R1的电流：I1＝I2＋I3＋I4＝0.5 A＋1.5 A＋1.5 A＝3.5A.当R2和R4互换的情况下，I2＝I4，可得出方程I4＋I3＝3，I3＋I2＝2，原方程无解，所以此情况不存在．故选：A、B.19.【答案】BD【解析】连接线路的过程中，为防止连接错误，电路中电流过大，保护电路元件，开关应断开，故A 正确不符合题意；连接线路过程中，保护电路的滑动变阻器处于最大阻值的位置，故B不正确，符合题意；电流表串联在被测电路中，电压表并联在被测电阻两端，故C正确，不符合题意；试触时发现电流表指针向反方向偏移，应断开电路，将电流表的正负接线柱接线对调，而不应将电源正负极对调，做法错误，故D符合题意．20.【答案】CD【解析】21.【答案】20.54【解析】由图甲知，Rx与R串联，电压表测Rx两端的电压，电流表测电路中电流，由图乙知，电压表使用0～3 V量程，分度值为0.1 V，Rx两端电压为2 V；由图丙知，电流表使用0～0.6 A量程，分度值0.02 A，通过Rx的电流为0.5 A；由I＝可得Rx的阻值：Rx＝＝＝4 Ω.22.【答案】30并【解析】因并联电路中电阻越并越小、小于任何一个分电阻，所以分电阻20 Ω大于总电阻12 Ω时，应采用并联一个电阻的方式；因并联电路中总电阻的倒数等于各分电阻倒数之和，故＝＋，即＝＋，解得：R2＝30 Ω.23.【答案】(1)乙(2)保护电路改变电阻两端的电压【解析】(1)根据保持电阻不变时电流跟电压成正比可知，乙图符合题意；由甲图的I－R图象可得结论电压一定时，电流跟电阻成反比，不符合题意．(2)滑动变阻器在该实验中的作用：一是通过改变连入电阻变化改变电路中的电流，使电压重新分配，改变电阻两端的电压，二是分压保护电路．24.【答案】1.5【解析】由I＝，得电阻两端电压为U＝I1R1＝3 A×10 Ω＝30 V，通过另一个电阻的电流为I2＝＝1.5 A.25.【答案】阻值最大使实验结论更具有普遍性【解析】为保护电路安全，开关闭合前，滑动变阻器的滑片应调到阻值最大位置；分别采用 5 Ω、10 Ω、15 Ω的电阻进行实验，目的是使实验结论更具有普遍性．26.【答案】(1)(2)最右端(3)0.48 A11 V22.92 Ω【解析】(3)电流表的量程是“0～0.6 A”，其读数为0.48 A；电压表的量程是“0～15 V”，其读数是11 V；由伏安法测电阻的原理可知，R＝＝≈22.92 Ω.27.【答案】(1)电路图如图：(2)实验步骤：①按电路图连接电路．②闭合开关S1，断开开关S2，读出此时电流表的示数I1.③闭合开关S2，断开开关S1，读出此时电流表的示数I2.④根据所测数据计算得出Rx的阻值．(3)电阻两端的电压U＝I1R0所以Rx＝＝R0【解析】28.【答案】解：(1)因为电压表测量电源电压，所以电压表示数为10 V；电流表示数：I＝＝＝2.5 A；(2)电流表示数：I′＝＝＝1 A；由于I＝，所以：电压表示数U′＝I′R1＝1 A×4 Ω＝4 V.答：(1)当开关S1、S2均闭合时，电压表和电流表的示数分别为10 V和2.5 A；(2)当开关S1闭合，S2断开时，电压表和电流表的示数分别是4 V和1 A.【解析】(1)当开关S1、S2均闭合时，R2被短路，电路为R1的基本电路，电压表测量电源电压，电流表测量电路电流，根据I＝即可求出电流表的示数；(2)当开关S1闭合，S2断开时，两电阻串联，电压表测量R1两端电压，根据串联电路电压特点即可求出电压表示数，根据I＝即可求出电流表的示数．29.【答案】【解析】由电路图知：电压表与电阻并联，电源由2节干电池组成，所以电压表应选择0～3 V的量程，对于定值电阻来说，其最小电阻是5 Ω，其最大电流约为0.6 A，故该电路的电流表选择小量程即可．。
欧姆定律+-2025学年初中物理人教版九年级全一册
练一练
1.串联电路的总电阻等于各串联电阻之和。
R串＝ R1＋ R2
n个阻值相同的电阻R0串联，总电阻 R串=nR0
2.并联电路的总电阻的倒数等于各并联电阻倒
数之和。
1 R并
＝
1 R1
＋
1 R2
R并=
R1R2 R1+R2
n个阻值相同的电阻 R0并联，总电阻
R并=
R0 n
练一练
电 路 图
电流 电压
电 阻
欧姆定律
内容 表达式 公式含义
变形公式
欧姆定 律的简 单计算
2.欧姆定律的数学表达式：
电流
I=
U R
电压
电阻
认识欧姆
早在19世纪20年代，德国物理 学家欧姆就对电流跟电阻和电压之 间的关系进行了大量实验研究，发 现对大多数导体而言，上面的规律 是成立的。
欧姆（1787-1854） 德国物理学家
3.公式中使用国际单位（单位要统一）
电压U 的单位：V 电阻R 的单位：Ω 电流 I 的单位： A
串联电路
I
R1 I1 R2 I2
I = I1 =I2 U =U1+U2 R =R1+R2 R = nR0
并联电路
I I1 R1
I2 R2
I =I1+I2 U =U1=U2
1 R并
＝
1＋ R1
1 R2
当堂训练：
1．关于欧姆定律，下列叙述中错误的是 （ D ） A．在相同电压下，导体的电流和电阻成反比 B．对同一个导体，导体中的电流和电压成正比 C．因为电阻是导体本身的性质，所以电流只与导体两端的 电压成正比 D．导体中的电流与导体两端的电压有关，也与导体的电阻 有关
人教版初中物理九年级第十七章《欧姆定律》动态电路分析专题训练(含答案)
人教版初中物理九年级第十七章《欧姆定律》动态电路分析专题训练（含答案）一、单选题1、如图所示电路，电源电压不变，当开关S闭合，变阻器滑片P向b端滑动时( )A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变大C.电流表示数变大，电压表示数不变D.电流表示数变小，电压表示数不变2、如图，电源电压不变，闭合开关后，将滑动变阻器的滑片向右移动时，电路中( )A.电路的总电阻变小B.电流表的示数变大C.电压表的示数不变D.小灯泡的亮度变暗3、如图，电源电压保持不变，当开关闭合，滑动变阻器的滑片从左向右滑动时，下列判断正确的是( )A.电压表示数变大，灯变亮B.电压表示数变小，灯变亮C.电压表示数变大，灯变暗D.电压表示数变小，灯变暗4、如图所示，电源电压不变，R1是定值电阻，闭合开关S,滑片P向左移动时( )A.A1的示数不变B.A2的示数不变C.R2接入电路的电阻变小D.V与A1比值变小5、如图所示，这是小明设计的压力计电路原理图，当闭合开关S,A板受到向下的压力F增大时( )A.电流表A的示数变大B.电压表V的示数不变C.滑动变阻器R2接入电路中的电阻值变小D.电压表V的示数与电流表A的示数的比值变大6、如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中，闭合开关S,各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2,示数的变化量分别为∆U1、∆U2，下列说法正确的是( )A.V1示数变大，V2示数变小B.V1示数变大，∆U1>∆U2C.V1示数变小，V2示数和电流表示数之比变小D.V1示数变大，V2示数和电流表示数之比变小7、如图为一种测量环境湿度仪器的简化工作原理图。
电源电压恒为6V,定值电阻R为15Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10~20Ω，电压表量程为0~3V,电流表量程为0~0.6A。
闭合开关S,当环境的湿度增加，在保证两电表安全的情况下，下列说法中不正确的是( )A.R0在电路中的最小电阻值为15ΩB.电压表示数与电流表示数的比值不变C.通过R的最大电流为0.2AD.电流表示数变大，R0两端的电压变大8、如图所示的电路中，电源电压不变，R为定值电阻。
(初中物理)专题13 欧姆定律及其应用(原卷版)
B．一定大于2.4A，但小于1.2A D．一定大于1.2A，但小于C．3V如图所示电路，电源电压恒定，A ．R 1:R 2=2:1B ．R 1:R 3=1:1C ．R 2:R 3=1:2D ．R 1:R 2:R 3=2:2:14．（2021·四川广安市）如图所示电路中，110ΩR =，220ΩR =，闭合开关S ，电压表1V 与2V 的示数之比是（ ）。
A ．1:2B ．1:3C ．2:1D ．2:35．（2021·湖北宜昌市）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R 1和R 2的I-U 图像如图所示，下列说法正确的是（ ）。
A ．当R 1与R 2两端的电压为0时，它们的电阻也为0；B ．用不同的电阻研究电流与电压的关系得出的结论不一样；C ．在电阻一定时，导体两端的电压与通过导体的电流成正比；D ．R 1与R 2的阻值之比为1:26．（2021·四川凉山彝族自治州）如图所示，电源电压恒定。
当开关S 1、S 2闭合，甲、乙两表均为电压表时，两表示数之比U 甲:U 乙=5:1；当开关S 1闭合、S 2断开，甲、乙两表均为电流表时，两表的示数之比为（ ）。
A ．5:4B ．3:5C ．4:5D ．4:17．（2021·湖北武汉市）在如图所示的电路中，电源电压恒为6V，R1=10Ω，R3=30Ω。
开关S1闭合，开关S2接a，滑动变阻器R2的滑片P位于图示位置时，电压表的示数为1.2V 。
开关S1闭合，开关S2接b，滑片P移动到另一位置时，电压表的示数为2.0V。
前后两次滑动变阻器接入电路的电阻变化了（）。
A．5ΩB．10ΩC．20ΩD．40Ω8．（2021·黑龙江中考真题）如图所示，电源电压保持不变．当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A．则电阻R1与R2的比值为（）。
A．1：3 B．3：1 C．2：3 D．3：29．（2021·广西贵港市）如图甲所示的电路，电源电压恒定，滑动变阻器R上标有“20Ω 1A”的字样，R2=6Ω，两电表量程均保持不变，电路中各元件均在安全情况下工作。
人教版物理九年级全册 17.2 欧姆定律 同步练习(I)卷
人教版物理九年级全册 17.2 欧姆定律同步练习（I）卷姓名:________ 班级:________ 成绩:________一、单选题 (共17题；共34分)1. （2分） (2018九上·浦东期末) 如图所示的电路中，R1>R2 ，闭合电键S后，下列判断正确的是（）A . 电路的总电阻大于R1的电阻值B . 电路的总电阻小于R2的电阻值C . R1两端的电压大于R2两端的电压D . 通过R1的电流大于通过R2的电流【考点】2. （2分） (2017九上·北海期末) 如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（假定灯泡的电阻不变）（）A . 电流表示数变大B . 电压表示数变大C . 电压表和电流表示数的比值变小D . 电压表和电流表的示数都变小【考点】3. （2分）(2018·临沂) 如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（）A . 通过电阻R1的电流为0.5AB . 电源电压为5VC . 电阻R1的阻值为15ΩD . 若断开开关S2 ，电流表A1示数变大【考点】4. （2分）(2018·金山模拟) 如图所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等 . 闭合电键S后，电流表示数最小的是（）A .B .C .D .【考点】5. （2分） (2017九上·莆田期中) 由欧姆定律 I= 导出R= ，以下说法中正确的是（）A . 加在导体两端的电压越大，则导体的电阻越大B . 电压一定时，电阻与电流成反比C . 导体的电阻在电流减小到零时，电阻也为零D . 电阻是导体本身的一种属性，大小只与本身的四个因素有关【考点】6. （2分） (2017九上·盐都月考) 如图是利用坐位体前屈测试仪进行身体柔韧性测试．测试者向前推动固定在滑动变阻器滑片上的滑块，滑块被推动的距离越大，仪器的示数就越大．其中肯定不符合设计要求的电路是（）A .B .C .D .【考点】7. （2分）某同学用“伏安法”分别测量了一个小灯泡和一个定值电阻的阻值，由实验数据绘出了如图所示的三条图线a、b、c，则下列说法正确的是（）A . a是定值电阻的图象，b是灯泡的图象B . b是灯泡的图象，c是定值电阻的图象C . a是灯泡的图象，c是定值电阻的图象D . b是定值电阻的图象，c是灯泡的图象【考点】8. （2分） (2017九上·巴州期末) 如图所示，将一只标有”12V6W”的灯泡与一电阻串联后接到电压为12V的电源上，电阻消耗的功率为1W（假定灯丝电阻不变），则此时（）A . 灯泡与电阻消耗的总功率为7WB . 灯泡与电阻消耗的总功率为6WC . 灯泡消耗的功率大于5WD . 灯泡消耗的功率小于5W【考点】9. （2分）对欧姆定律的理解，下列说法中错误的是（）A . 对同一导体，通过导体的电流跟导体两端的电压成正比B . 在电压不变时，导体的电阻越大，通过导体的电流越小C . 在电压相同时，导体的电阻跟通过导体的电流成反比D . 对同一导体，导体两端的电压与通过导体的电流的比值不变【考点】10. （2分）如图所示，电源电压保持不变，灯L标有“6V 0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为（）A . 4：3B . 3：4C . 3：2D . 2：3【考点】11. （2分）(2019·青浦模拟) 在图所示的电路中，电源电压保持不变。
2022学年人教版九年级物理第17章《欧姆定律》精练题附答案解析
2022学年九年级物理第17章《欧姆定律》精练题一、选择题1．研究并发现通过导体的电流与它两端电压之间的关系，是具有里程碑意义的电学发现，做出这一贡献的科学家是（）A．安培B．牛顿C．欧姆D．伏特2．对一确定的导体，其电阻R＝所表示的意思是（）A．加在导体两端的电压越大，则电阻越大B．导体中电流越小，则电阻越大C．导体的电阻等于导体两端电压与通过导体的电流之比D．导体的电阻与电压成正比，与电流成反比3．在“探究电流与电压的关系”实验中，采用图象法得到如图所示的I﹣U图象，由图可知，电阻R一定时，通过导体的电流与导体两端的电压的关系及R的阻值分别是（）A．成正比R＝10ΩB．成正比R＝1ΩC．成反比R＝10ΩD．成反比R＝1Ω4．如图所示电路中，电源电压保持不变，已知R1：R2＝2：1，则下列说法正确的是（）A．通过R1、R2的电流之比为2：1B．电流表A1、A2的示数之比为2：1C．电阻R1、R2两端的电压之比为2：1D．电流表A1、A2的示数之比为3：25．如图所示，电源两端电压为3V，R1＝5Ω。
闭合开关S，电流表示数为0.1A，下列说法正确的是（）A．通过R1的电流为0.6AB．R2的电阻为25ΩC．R2两端的电压为3VD．R1两端的电压为2.5V6．如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。
闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（）A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电压表和电流表示数的比值将变小D．电流表和电压表示数均变大7．在如图所示的电路中，电源电压不变，闭合开关后，滑动变阻器的滑片P向右端滑动时，下列说法正确的是（）A．电流表示数减小，电压表示数不变B．电流表示数不变，电压表示数不变C．电流表示数增大，电压表示数减小D．电流表示数减小，电压表示数增大8．如图所示，定值电阻R和小灯泡L的电流随电压变化图像，下列说法不正确的是（）A．甲是小灯泡的I﹣U图象B．定值电阻的阻值为10ΩC．定值电阻R和小灯泡L并联接在4V的电源上时，干路中的电流为1.2AD．定值电阻R和小灯泡L串联接在6V的电源上时，电路中的电流是0.4A9．如图所示是小明设计的模拟调光台灯电路。
人教版 九年级物理第十七章欧姆定律专题练习(含答案)
第十七章欧姆定律专题练习一、单选题1.如图所示的四种电路中，电阻R0为已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻R x阻值的电路是（）A. B.C. D.2.“节能减排，从我做起”，小吴同学养成了随手断开家中暂时可以不用的用电器的习惯．当他断开一个用电器后，家庭电路中不变化的物理量是（）A. 总电流B. 总电压C. 总电阻D. 总功率3.如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大4.定值电阻A和小灯泡B的电流与电压的关系如图所示。
请你根据图判断，下列说法中不正确的是A. 定值电阻A的阻值为5ΩB. 小灯泡B的阻值不可能与定值电阻A的阻值相同C. 将A和B并联后接在2V的电源两端，通电5s则电路消耗的总电能为7JD. 将A和B串联后接在电源两端，测得通过电路的电流为0.3A，则灯泡的功率为0.6W5.用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为I a，I b，a、b两端电压分别为U a，U b，则下列说法正确的是（）A. I a＞I b、U a=U bB. I a＜I b、U a=U bC. I a=I b、U a＞U bD. I a=I b、U a＜U b6.在用电流表、电压表测电阻的实验中，下列注意事项中错误的是（）A. 连接电路之前，先闭合开关B. 连接电路时，可以先从电源的负极开始C. 在无法估计被测值大小时，电流表、电压表应选用较大的量程D. 能将电压表直接接在电源的两极上7.二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A. U变大，I变大B. U变小，I变小C. U变小，I变大D. U变大，I变小8.在用伏安法测电阻的实验中，某同学列出下列几条注意事项，其中没有必要的是（）A. 连接电路过程中，开关始终是断开的B. 应从电源正极开始接线，开关应靠近电源正极C. 使用电表前要选择量程，调零D. 不准用导线将电源正、负极直接连在一起9.有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压关系如图甲所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
**欧姆定律
1．欧姆定律的内容、公式及物理意义
1．某导体的电阻是10Ω，通过它的电流是300 mA，则此导体两端的电压是
V，若在该导体两端加上12V的电压，此导体的电阻是 Ω。
2．某同学在老师的指导下，用电压表和电流表测家用照明灯泡的电阻，测得灯泡两端
电压为220V，通过灯泡的电流是0.28A，则该灯泡正常发光时灯丝的电阻值是＿＿＿Ω
3．一段导体两端电压为12V，导体中的电流是2A，则此导体本身的电阻为
Ω；如果电压降为6V，导体中的电流是 A；电压降低为0V，导体的电阻等
于 。
4．根据欧姆定律 I=U/R，下列哪种说法是正确的：（ ）
A．通过导体的电流越大，这段导体的电阻就越小；
B．导体两端的电压越大，这段导体的电阻就越大；
C．导体的电阻与电压成正比，与电流成反比；
D．导体两端的电压越大，这段导体中电流就越大。
5．一只小鸟落在11万伏的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟
两脚站在同一根高压线上仍安然无恙，这是因为（ ）
A．鸟有耐高压的天性 B．鸟脚是干燥的，鸟的身体不导电
C．鸟两脚间的电压几乎为零 D．鸟体电阻极大，所以无电流通过小鸟
6．某导体两端电压为15V，此时通过导体的电流为3A，若导体两端的电压增加3V，
则此时通过导体的电流和导体的电阻分别是（ ）
A．0.6A 5Ω B.3.6A 5Ω C．3.6A 1Ω D.4A 6Ω
12．如图2所示，R1=1Ω，R2=2Ω，则电压表V1、V2示数之比是（ ）
**：1 B.1：2 C.2：1 D.1：3
7.如图4所示，电源电压保持不变，若P向右移动，则电压表、电流表示数的变化分
别为( )
课标引领
基础运用
A.变大，变小 B.变大，变大 C.变小，变大 D.变小、变小
8．如图5所示在滑动变阻器的滑片P向右移动过程中， 电路中的电流变大。则电路
与滑动变阻器的连接方式正确的是（ ）
A.a连C，b连D B．a连A、b连B
C．a连C，b连B D．a连C，b连D
9．一只电阻两端的电压从2V，增加到2.8V，通过该电阻的电流增加了0.1A，则该电
阻的阻值是（ ）
A．8Ω B．20Ω C．28Ω D．无法确定
参考答案
基础运用
**、10；2.785.7； 3.6、1、6Ω
** 5.C 6.B 7.D 8.C 9.A
图4
图5
