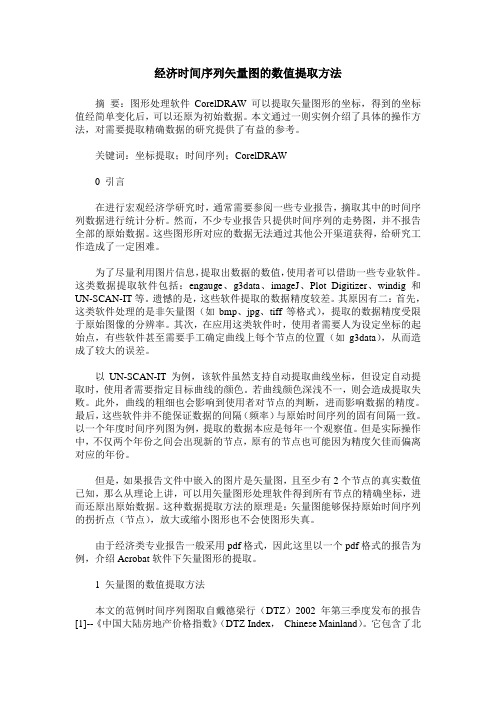

经济时间序列矢量图的数值提取方法摘要:图形处理软件CorelDRAW可以提取矢量图形的坐标,得到的坐标值经简单变化后,可以还原为初始数据。

本文通过一则实例介绍了具体的操作方法,对需要提取精确数据的研究提供了有益的参考。

关键词:坐标提取;时间序列;CorelDRAW0 引言在进行宏观经济学研究时,通常需要参阅一些专业报告,摘取其中的时间序列数据进行统计分析。

然而,不少专业报告只提供时间序列的走势图,并不报告全部的原始数据。

这些图形所对应的数据无法通过其他公开渠道获得,给研究工作造成了一定困难。

为了尽量利用图片信息,提取出数据的数值,使用者可以借助一些专业软件。

这类数据提取软件包括:engauge、g3data、imageJ、Plot Digitizer、windig和UN-SCAN-IT等。

遗憾的是,这些软件提取的数据精度较差。

其原因有二:首先,这类软件处理的是非矢量图(如bmp、jpg、tiff等格式),提取的数据精度受限于原始图像的分辨率。

其次,在应用这类软件时,使用者需要人为设定坐标的起始点,有些软件甚至需要手工确定曲线上每个节点的位置(如g3data),从而造成了较大的误差。

以UN-SCAN-IT为例,该软件虽然支持自动提取曲线坐标,但设定自动提取时,使用者需要指定目标曲线的颜色。

若曲线颜色深浅不一,则会造成提取失败。

此外,曲线的粗细也会影响到使用者对节点的判断,进而影响数据的精度。

最后,这些软件并不能保证数据的间隔(频率)与原始时间序列的固有间隔一致。

以一个年度时间序列图为例,提取的数据本应是每年一个观察值。

但是实际操作中,不仅两个年份之间会出现新的节点,原有的节点也可能因为精度欠佳而偏离对应的年份。

但是,如果报告文件中嵌入的图片是矢量图,且至少有2个节点的真实数值已知,那么从理论上讲,可以用矢量图形处理软件得到所有节点的精确坐标,进而还原出原始数据。

这种数据提取方法的原理是:矢量图能够保持原始时间序列的拐折点(节点),放大或缩小图形也不会使图形失真。

矢量数据筛选与提取

矢量数据的筛选与提取矢量数据的筛选与提取综合运用于企业选址与适宜性分析。

条件查询与字段计算是筛选与提取的基础。

通常对于某些比较简单的查询,我们也可以采用最直接的方法——Select Features,但是这种方法仅限于我们知道所要查询的内容所在区域。

所以我们最常用的还是进行条件查询和字段计算。

矢量数据的筛选——条件查询与字段计算条件查询:一、属性查询——Select By Attributes1、查询 90 年总人口大于 600000 的区域([zrk_90>600000])2、查询唐山地区所辖县市([bm] LIKE '02*' (唐山地区县市编码的前两位是02))☻:注意Like、And(并)、Or(或)、Not(非)、Is(是否)等这几项逻辑关系的应用,同时要注意使用英文字符下的半角字符,Get Unique Values是指从你选择的字段里获取,常用。

二、空间查询——Select By Location1、查询滹沱河流经的县市(1) 通过手工或属性查询方式,选择滹沱河要素。

属性查询条件:“[mc] = '滹沱河' ” 。

(2) 选择ArcMap 主菜单【Selection】 【Select By Location】菜单项,弹出Select By Location 对话框。

(3) 构造空间查询条件。

Selection method:部分选择“select features from”,Target Layer(s):选择“XJ_shape_prj”,Source layer:选择“HL_shape_prj”,勾选use selected features选项卡,空间运算方法(spatial selection method for target layer feature(s))部分选择“intersect the source layer feature”。

tecplot的使用入门与技巧

tecplot的使用入门与技巧Tecplot是一种用于可视化和分析科学和工程数据的软件。

它可用于处理流体力学、热传导、结构力学等领域的数据,并提供了丰富的绘图和分析功能。

下面是Tecplot的使用入门与技巧:1. 数据导入:在Tecplot中,可以从多种不同的文件格式导入数据,包括文本文件、二进制文件和CGNS文件等。

选中文件后,可根据需要进行数据的区域选择和参数设置。

2. 数据处理:Tecplot提供了多种数据处理功能,如数学操作、数据过滤和插值等。

可以通过它们对数据进行加工和优化,以提供更清晰和准确的分析结果。

3. 绘图功能:Tecplot提供了丰富的绘图选项,包括线图、矢量图、等值线图和剖面图等。

用户可以根据需要选择不同的图形类型,并对参数进行调整,以满足自己的可视化要求。

4. 可视化效果:Tecplot还提供了多种可视化效果选项,如坐标轴调整、颜色填充和图例设置等。

通过调整这些参数,可以使绘图结果更加美观和直观。

5. 数据分析:Tecplot提供了一些常用的数据分析工具,如最小二乘法拟合、数据平滑和数据统计等。

使用这些工具可以更深入地研究和理解数据背后的规律和关系。

6. 脚本编程:Tecplot支持脚本编程,通过编写脚本,可以自动化和批处理数据处理和分析任务。

使用脚本还可以实现一些复杂的操作和定制化需求。

7. 结果输出:Tecplot可以将绘图结果保存为多种格式的文件,如图片文件、动画文件和PDF文件等。

此外,还可以将图形导出为矢量图,以便于在其他软件中进行编辑和处理。

8. 帮助文档与在线资源:Tecplot提供了详细的帮助文档和在线资源,包括教程、示例和论坛等。

在使用过程中,可以随时参考这些资源,以解决问题和学习新功能。

总之,Tecplot是一款功能强大的科学数据可视化和分析软件,通过掌握其基本使用入门与技巧,可以提高数据处理和分析的效率,并获得更好的可视化效果。

Tecplot画等值线的操作步骤详细介绍(第一部分)

FLAC3D计算结果—Tecplot画位移等值线,比较详细的操作步骤介绍!!!本文主要内容:(1)详细介绍在FLAC3D中计算完毕后,把计算结果导入Tecplot中,绘制位移等值线的方法。

(2)对dynamax大牛的原创主题帖“【原创】用tecplot对flac3d计算结果进行后处理”及相关讨论帖的整理和总结。

第一部分:Tecplot画位移等值线的具体操作步骤。

1. 运行FLAC3D程序,先调用FLAC3D计算结果的保存文件xxxx.sav,命令为:restore xxxx.sav然后,调用dynamax 编制的flac3d到tecplot的转换程序Flac3d2Tecplot.dat,命令为:call Flac3d2Tecplot.dat则在flac3d计算结果文件的当前目录下,生成一个名为tec10.dat文件,这个文件就是将flac3d计算结果转换成符合tecplot 10的数据格式后的文件,可供tecplot 10调用。

2. 在tecplot 10中,调用第一步生成的tec10.dat文件,将FLAC3D计算结果导入到tecplot 中,具体操作为:运行tecplot 10程序,点击File主菜单,在下拉菜单中选择Load Data File(s)选项,在弹出的Load Data File对话框中,选中上一步生成的tec10.dat文件,点击“打开”,之后一路点击默认选项,得到下图,3.使用切片工具(Iinteractive slicing tool),显示模型内部的一个指定剖面。

(相当于在flac3d中设置cutting plane后,图形显示只选择on plane)4. 点击Iinteractive slicing tool之后,再点击下面的,弹出如下对话框,显示切片工具的详细设置,先勾选Show Slices选项(显示切片);再选择切片的方向(X-Planes和Y-Planes等分别表示法线方向平行于X轴和Y轴等方向的切片);然后指定切片的位置,在Position后面输入数字,该数字为沿着所选切片的法线方向上的切片位置坐标。

2024版Tecplot360中文教程最全解析


散点图
将数据点的X坐标和Y坐标 分别对应到数据列,设置 点的大小、颜色和形状等 属性,可绘制散点图。
等值线图
基于网格数据,通过设置 等值线间距、颜色和线型 等属性,可生成等值线图。
三维图形渲染技巧
曲面图
导入三维数据后,选择X、Y、Z轴对 应的数据列,设置曲面的颜色映射、 透明度和光照效果等,可生成三维曲 面图。
灵活的数据处理能力
提供丰富的数据操作和分析工具,如数据切片、流线生成、等值线/面绘制等。
交互式操作环境
用户可以通过直观的图形界面进行实时操作和预览,提高工作效率。
广泛的输出格式支持
支持将图形导出为多种常见格式,如PDF、PNG、JPEG等,方便后续处理和分享。
应用领域及案例分析
航空航天工程
用于飞行器外流场、内流场以及 燃烧室等复杂流场的可视化分析。
报告模板定制和编辑
01
内置报告模板
Tecplot 360提供了一系列内置 的报告模板,用户可以直接使用 或根据需要进行修改。
自定义模板
02
03
模板元素编辑
用户可以通过编辑现有的模板或 创建全新的模板,以满足特定的 报告需求。
在定制模板时,用户可以添加、 删除或修改各种元素,如文本、 表格、图像和图表等。
方差分析
通过方差分析方法,研究不同因素对实验结果的 影响程度及显著性。
自定义函数编写
用户自定义函数
允许用户编写自己的函数,实现特定的数据处理和分 析需求。
函数库扩展
提供丰富的函数库,用户可以根据需要调用或扩展现 有函数库,提高数据处理效率。
脚本编程支持
支持脚本编程语言(如Python),方便用户进行复 杂的数据处理和分析任务。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Tecplot矢量图提取步骤
使用Tecplot可以很方便的显示矢量图、流场、温度场、压力场等,如下图所示。

如果想将矢量图导出会出现很多问题,会将场图中边框一起导出,下面步骤可以很方便的仅导出如下图的图形。


Tecplot只提取矢量图场图步骤:
1.建立工程,显示场图;
2.Frame菜单-Edit Current Frame
改成:
结果变为:
3.双击X Y 打开对话框,将X Show X-Axis和Y Show X-Axis勾选框去掉
结果变为:
4.Axis Details 对话框-Area选项
设置如图:结果变为:
5.View菜单 Fit to Full Size选项
结果变为:
6.QUICK edit 按钮
点按钮:结果变为:
7.设置图中曲线:
改成:
结果变为:
结果变为:
双击数字,打开Contour Details 对话框:
打开Select Font对话框
改为:
结果变为:。
