非金属材料纳米二氧化锆
纳米氧化锆的制备及其氧传感器的应用
收稿 日期 ：２ Ｏ 一Ｏ —２ Ｏ８ １ ５
１ ２ 各过 程 ． 制 以分 析 纯 Ｎ Ｏ 和 Ｚ ＯＣ２ 原 料 ，通 过 低 温 强 碱 合 成 法 简 单 、方 便 得 合 成 二 氧 化 锆 晶核 。通 过 ６０Ｃ 热 处理 形成 四 ａＨ ｒ Ｉ为 ５。 方或立方相二氧化锆超细粉 。 （ ）分别 称 取 分 析 纯 Ｎ Ｏ ．ｇ ｒ Ｉ ｇ １ ａ Ｈ１ 、Ｚ ＯＣ２ ，氢 氧 化 钠 适 当过 量 ，将 Ｚ ＯＣ２ 步 加 入 到 Ｎａ ４ ４ ｒ Ｉ逐 ＯＨ 中 进 行 搅 拌 研 磨 、反应 ，

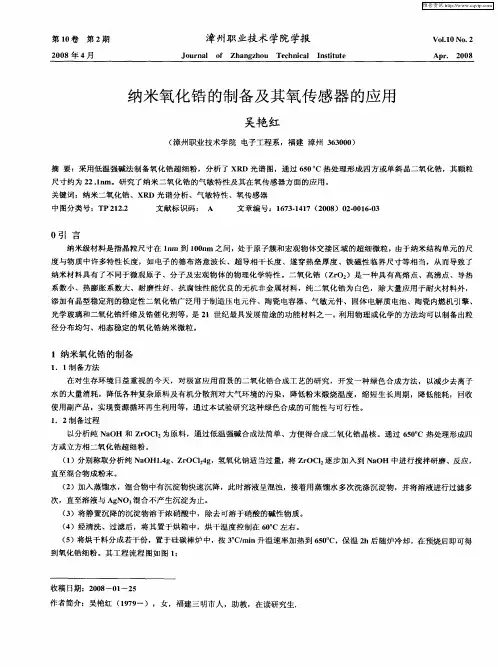

纳 米 氧 化 锆 的制 备 及 其 氧 传 感 器 的应 用
吴艳 红
（ 漳州职业技术学 院 电子工程系 ，福建 漳州 ３ ３ ０ ） ６ ０ ０
摘 要 ：采用低温强碱法制各氧化锆超 细粉 ，分析 了 Ｘ ＲＤ光谱 图，通过 ６ ０ Ｃ热处 理形成四方或单斜 晶二氧化锆 ，其颗粒 ５。 尺寸约为 ２ １ ｍ。研究 了纳米 二氧 化锆的气敏特性及其在氧传感器方 面的应 用。 ２．ｎ 关键词：纳米 二氧 化锆 、ＸＲ 光谱分析、气敏特性 、氧传感器 Ｄ
直至混合物成粉末 。 （ ）加入蒸馏水 ，混合物中有沉淀物快速沉 降，此 时溶液呈混浊 ，接着用 蒸馏 水多次洗涤沉淀物 ，并将溶液进行过滤多 ２ 次 ，直至溶液与 Ａ Ｎ 混合不产 生沉淀 为止。 ｇ Ｏ
（ ）将静置沉 降的沉淀物溶 于浓 硝酸中 ，除去可溶于硝酸 的碱性物质 。 ３
氧化物纳米材料
氧化物纳米材料
氧化物纳米材料是指粒径在纳米级别的金属氧化物，它们因其独特的物理和化学性质而在多个领域有着广泛的应用。
以下是一些常见的氧化物纳米材料及其特点：
1. 纳米二氧化钛（TiO2）：具有良好的光催化性能，常用于光催化剂、太阳能电池、传感器等领域。
2. 纳米二氧化硅（SiO2）：作为填料或载体广泛应用于塑料、橡胶、涂料等行业，也用于生物医学领域如药物递送系统。
3. 纳米氧化锌（ZnO）：具有优异的抗菌、紫外线屏蔽性能，应用于化妆品、纺织品、光电器件等。
4. 纳米氧化铝（Al2O3）：因其高硬度和耐磨性，常用于制造耐磨材料、陶瓷刀具等。
5. 纳米氧化锆（ZrO2）：具有良好的热稳定性和机械强度，用于制造陶瓷轴承、氧传感器等。
6. 纳米氧化铈（CeO2）：具有优异的储放氧能力和催化性能，应用于汽车尾气净化催化剂、燃料电池等。
7. 纳米氧化铁（Fe2O3）：用作颜料、磁性材料以及在某些化学反应中作为催化剂。
三维金属氧化物纳米材料（3D-MONs）是近年来的研究热点，它们具有连续多孔网络结构，展现出低密度、高比表面积、高孔隙率、低热导率等优异的物理性能。
这些材料在催化、吸附、分离、能源存储与转换等领域有着潜在的应用前景。
氧化物纳米材料的研究和应用是一个活跃且不断发展的领域，随着科学技术的进步，它们的新性质和新应用将不断被探索和发现。
一种室温稳定的超细均匀立方二氧化锆纳米晶体材料的合成方法
一种室温稳定的超细均匀立方二氧化锆纳米
晶体材料的合成方法
合成方法如下：
1. 制备柠檬酸锆盐溶液：将锆粉溶解在柠檬酸中，加入适量的葡萄糖和易溶剂，搅拌均匀后加热至80-90℃，保持一段时间后冷却至室温。
2. 加入表面活性剂：将所制备的柠檬酸锆盐溶液加入适量的表面活性剂溶液中，搅拌均匀。
3. 加入还原剂：将所制备的表面活性剂柠檬酸锆盐溶液加入适量的还原剂溶液中，搅拌均匀。
4. 水热反应：将反应溶液转移到高压釜中，在高温高压下进行水热反应。
反应时间和温度依据需要调节。
5. 洗涤和干燥：将反应产物用水和有机溶剂反复洗涤，除去表面的杂质，然后进行干燥处理。
该方法可以得到均匀稳定的超细立方二氧化锆纳米晶体材料，其优点在于可以在室温下进行反应，产物粒径分布均匀，纳米颗粒尺寸稳定。
此外，该方法具有操作简单、成本低廉等特点，因此具有广泛的应用前景。
纳米级二氧化锆的制备技术和表征手段
纳米级二氧化锆的制备技术和表征手段
漆小龙;邓淑华;等

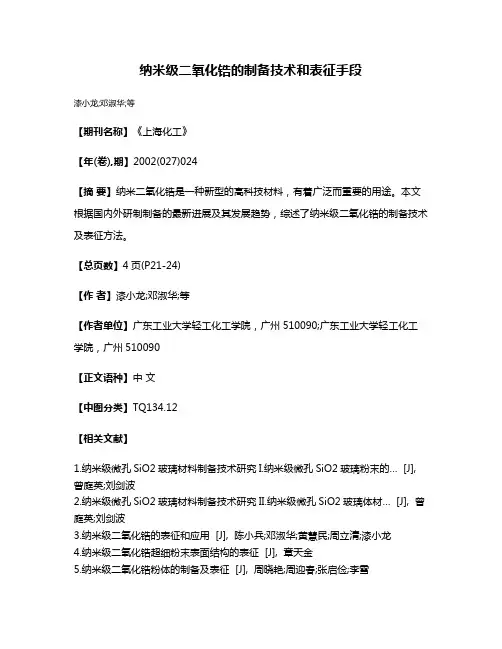

【期刊名称】《上海化工》
【年(卷),期】2002(027)024
【摘要】纳米二氧化锆是一种新型的高科技材料，有着广泛而重要的用途。
本文根据国内外研制制备的最新进展及其发展趋势，综述了纳米级二氧化锆的制备技术及表征方法。
【总页数】4页(P21-24)
【作者】漆小龙;邓淑华;等
【作者单位】广东工业大学轻工化工学院，广州510090;广东工业大学轻工化工学院，广州510090
【正文语种】中文
【中图分类】TQ134.12
【相关文献】
1.纳米级微孔SiO2玻璃材料制备技术研究I.纳米级微孔SiO2玻璃粉末的… [J], 曾庭英;刘剑波
2.纳米级微孔SiO2玻璃材料制备技术研究II.纳米级微孔SiO2玻璃体材… [J], 曾庭英;刘剑波
3.纳米级二氧化锆的表征和应用 [J], 陈小兵;邓淑华;黄慧民;周立清;漆小龙
4.纳米级二氧化锆超细粉末表面结构的表征 [J], 章天金
5.纳米级二氧化锆粉体的制备及表征 [J], 周晓艳;周迎春;张启俭;李雪
因版权原因，仅展示原文概要，查看原文内容请购买。
纳米氧化锆 红外光谱
纳米氧化锆红外光谱
纳米氧化锆是一种具有高比表面积和独特光学、电学、磁学等性质的纳米材料。
红外光谱是一种常用的表征材料结构和化学成分的方法，可以通过测量材料对不同波长红外光的吸收情况，来推断其分子结构和化学键类型。
对于纳米氧化锆，红外光谱通常可以用来检测其表面羟基等含氧官能团的存在情况，以及表面吸附物质的类型和数量等信息。
此外，红外光谱还可以用来研究纳米氧化锆晶体结构的完整性和缺陷情况，以及晶体中的晶格振动模式等信息。
在红外光谱实验中，通常需要使用专门的红外光谱仪来进行测量。
对于纳米氧化锆样品，可以使用压片或喷涂等方法将其制备成薄膜或粉末样品，然后将样品放置在红外光谱仪中进行扫描和测量。
通过对红外光谱图谱的分析和解释，可以获得关于纳米氧化锆样品的结构和化学组成等方面的信息。

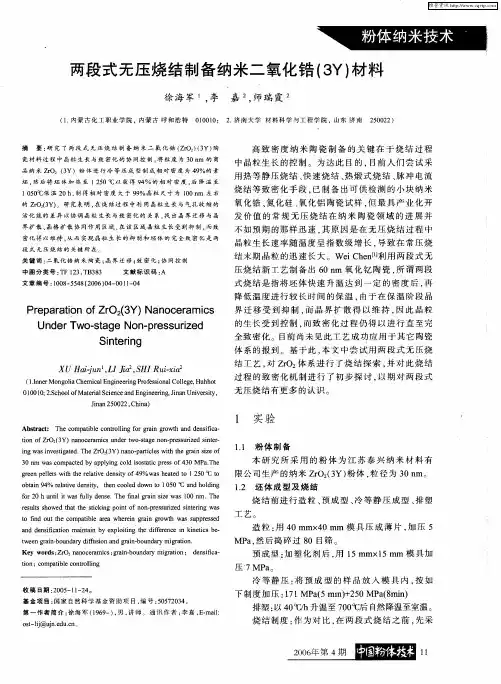

两段式无压烧结制备纳米二氧化锆(3Y)材料
摘
要 ： 究 了 两 段 式 无 压 烧 结 制 备 纳 米 二 氧 化 锆 （ｒ ）３ 陶 研 ＺＯ２（Ｙ）
高 致 密 度 纳 米 陶瓷 制 备 的关 键 在 于 烧 结 过 程 中 晶粒 生 长 的控 制 。为 达 此 目 的 ， 目前 人 们 尝 试 采
瓷 材 料 过 程 中 晶 粒 生 长 与 致 密化 的 协 同控 制 将 粒 度 为 ３ ｒ 的 商 ０ｎｎ 品 纳 米 ＺＯ （Ｙ）粉 体 进 行 冷 等 压 成 型 制 成 相 对 密 度 为 ４ ％的 素 ｒ ３ ９
界 迁 移 受 到 抑 制 。 晶 界 扩 散 得 以 维 持 ， 此 晶粒 而 因
的生 长 受 到 控 制 。 而致 密 化 过 程 仍 得 以 进 行 直 至 完 全致 密 化 。目前 尚未 见 此 工艺 成 功应 用 于其 它 陶瓷 体 系 的报 到 。 基 于此 ， 文 中尝 试 用 两 段 式 无 压 烧 本 结 工 艺 ， Ｚ Ｏ： 系 进行 了烧 结 探 索 ， 对 此 烧 结 对 ｒ 体 并
段 式 无 压 烧 结 的 关键 所 在
晶粒 生 长 速 率 随 温度 呈 指 数 级 增 长 。 致 在 常 压 烧 导 结 末 期 晶 粒 的 迅 速长 大 。ｗｅ Ｃ ｅ ｔ 用 两 段 式 无 ｉ ｈ ｎ－ 】 利
压烧 结 新 工 艺制 备 出 ６ ｍ 氧 化 钇 陶瓷 ， 谓 两 段 ０ｎ 所 式烧 结 是 指将 坯 体 快 速 升 温 达 到 一 定 的密 度 后 ， 再
（ ． ｎ ｒ ｎ ｏｉ ｈ ｍｉ ｌ ｎ ｉ ｅ ｒ ｇ ｒ ｆｓ ｏ ａ Ｃ ｌ ｇ ， ｕ ｈ ｔ １ ｎ ｅ ｇ ｌ Ｃ ｅ ｃ ｇｎ ｅ ｎ ｏ ｅｓ ｎ ｌ ｏ ｌ ｅ Ｈ ｈ ｏ Ｉ Ｍｏ ａ ａＥ ｉ Ｐ ｉ ｅ
纳米氧化锆粉末
纳米氧化锆粉末一、概述纳米氧化锆粉末是一种具有广泛应用前景的新型材料，其具有优异的物理化学性质和广泛的应用领域。
纳米氧化锆粉末主要由氧化锆微粒组成，其平均粒径在1-100纳米之间。
纳米氧化锆粉末具有高比表面积、高活性、高稳定性等特点，是制备高性能催化剂、高强度陶瓷材料、高密度电容器等领域的重要原料。
二、制备方法目前常用的制备纳米氧化锆粉末的方法主要有以下几种：1. 水热法水热法是一种常见的制备纳米氧化锆粉末的方法。
该方法通过控制反应温度、反应时间和反应物浓度等参数，使得产物具有较小的晶体尺寸和较大的比表面积。
水热法制备出来的纳米氧化锆粉末具有较好的分散性和稳定性。
2. 气相沉积法气相沉积法是一种将金属或金属气体转变为固态材料的方法。
该方法通过将氧化锆前驱物蒸发并在惰性气体中沉积，从而制备出纳米氧化锆粉末。
气相沉积法可以制备出较小的晶体尺寸和较高的比表面积，但其制备过程复杂且成本较高。
3. 溶胶-凝胶法溶胶-凝胶法是一种将溶液中的金属离子转变为固态材料的方法。
该方法通过控制反应条件和添加剂量等参数，使得产物具有较小的晶体尺寸和较大的比表面积。
溶胶-凝胶法制备出来的纳米氧化锆粉末具有良好的分散性和稳定性。
三、物理化学性质1. 晶体结构纳米氧化锆粉末主要由立方相（c-ZrO2）和单斜相（m-ZrO2）组成。
其中，立方相是常见的结构形式，在高温下转变为单斜相。
2. 粒径大小纳米氧化锆粉末平均粒径在1-100纳米之间，其粒径大小对于其物理化学性质和应用性能具有重要影响。
3. 比表面积纳米氧化锆粉末的比表面积较大，通常在50-400平方米/克之间。
其高比表面积使得其在催化剂、吸附剂等领域具有广泛应用前景。
4. 热稳定性纳米氧化锆粉末具有较高的热稳定性，可在高温下保持其结构和性质不变。
这种特性使得其在高温环境下的应用具有广泛前景。
四、应用领域1. 催化剂纳米氧化锆粉末作为一种优异的催化剂，已经广泛应用于各种催化反应中。
2024年纳米复合氧化锆市场分析现状
2024年纳米复合氧化锆市场分析现状引言纳米复合氧化锆是一种新兴的材料，在多个领域具有广泛的应用潜力。
作为一种先进的陶瓷材料，其特殊的性质使其在医疗、电子、化工等行业中得到了广泛关注。
本文将对纳米复合氧化锆市场的现状进行分析，探讨其发展趋势和商业应用。
市场规模目前，纳米复合氧化锆市场正呈现出快速增长的趋势。
这主要归因于其卓越的物理和化学性质，在许多领域中取代了传统材料。
根据市场研究机构的数据，纳米复合氧化锆市场在过去几年中保持了高速增长，预计未来几年仍将保持稳定的增长趋势。
主要应用领域医疗领域纳米复合氧化锆在医疗领域中具有广泛的应用。
它被用作人工关节和骨科植入物的材料，因其优异的生物相容性和机械性能而备受赞誉。
此外，纳米复合氧化锆还被用于牙科种植和修复等领域，在改善患者生活质量方面发挥着重要作用。
在电子领域，纳米复合氧化锆被广泛应用于电子陶瓷、传感器和储能器件等方面。
其高介电常数和低电阻率使其成为电子元件制造的理想选择。
此外，纳米复合氧化锆还可用于制备高性能的薄膜电容器，为现代电子设备的发展提供了支持。
化工领域纳米复合氧化锆在化工领域中也具有广阔的市场前景。
它被广泛应用于催化剂、分离膜及高温电解等方面。
其优异的化学稳定性和高温稳定性使其在化学工业中有着重要的应用，为提高化工生产的效率和环境友好性做出了贡献。
发展趋势技术创新随着科学技术的不断进步，纳米复合氧化锆的研发和制备技术也在不断创新。
新的合成方法和改进的工艺使得纳米复合氧化锆的性能得到了进一步提升。
未来，随着技术的不断突破和创新，纳米复合氧化锆的市场前景将更加广阔。
行业合作纳米复合氧化锆的商业应用不仅需要技术支持，还需要产业链上的各个环节进行合作。
制造商、供应商和终端用户之间的合作将加速纳米复合氧化锆市场的发展。
成立行业联盟和研发合作项目可以促进技术交流和产业协同发展。
随着纳米复合氧化锆市场的扩大，市场竞争也日益激烈。
目前市场上已经存在多家制造商和供应商，它们之间的竞争将推动纳米复合氧化锆的技术进步和产品创新。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
非金属材料纳米二氧化锆摘要：本文介绍了纳米二氧化锆的结构和性质，纳米二氧化锆的一些制备方法及应用。
由于纳米二氧化锆具有优良的物理和化学性能，它的应用也将会越来越受人瞩目。
关键词：纳米二氧化锆；制备方法；应用；纳米材料是指在三个维度空间中至少有一维处于纳米尺度范围或由它们作为基本单元构成的材料。
纳米材料的分类方法很多，如果按照维数分类的话，可分为四类：零维纳米颗粒、纳米团簇、一维纳米线、纳米管、纳米带及纳米棒等、二维纳米片、超晶格及厚度在纳米尺度的薄膜等、三维以零维、一维或二维材料为结构单元的聚集材料和多孔材料等。
通过研究已问世的纳米材料有很多种，包括金属纳米材料、半导体纳米材料、陶瓷纳米材料、高分子纳米材料以及由它们组成的各种复合材料等。
纳米材料繁多的组成形式和千变万化的结构特征，开拓了化学领域特别是材料化学的研究新阵地，同时也大大扩展了材料的应用范围。
作为一种重要的结构功能材料，二氧化错具有耐高温、硬度大、热稳定性和化学稳定性好等特点，在燃料电池、隔热、信息、电子及仿生材料等领域有着广泛的应用，业界对二氧化锆纳米材料的研究也非常活跃，其合成与应用已引起广大研究者的重视。
1.二氧化锆的结构与性质1.1二氧化锆的结构二氧化锆(ZrO2)有三种物相结构:当温度高于2370℃时,二氧化锆为立方蛮石型结构(c-ZrO2;),空间群为Fm3m,由Zr4+构成的面心立方点阵占据二分之一八面体空隙,O2-占据面心立方点阵所有的四面体空隙;1170-2370℃之间二氧化结以四方相形式存在(t-ZrO2;),四方二氧化锆相当于蛮石结构沿着C轴伸长而变形的晶体结构,空间群为P42/nmc;室温下二氧化浩以单斜形式存在(m-ZrO2),单斜二氧化锆晶体则可以看作四方结构晶体沿着P角偏转一定角度而构成的,空间群为P21/c (如图1-1所示)。
不同物相的二氧化锆的晶格常数和密度列于表1-1[1]图1-1 立方(a)、四方(b)、单斜(c)二氧化锆的单胞结构单斜相（(monoclinic）四方相（(tetragonal）立方相（(cubic）（1-1）从热力学角度来说,室温下单斜相是稳定相,四方相和立方相是亚稳相。
如方程式1-1所示,加热时二氧化锆由单斜相转变为四方相,体积收缩;在温度变化、应力或其它外界条件作用下亚稳的四方相会转化为单斜相,并伴有3%~5%的体积膨胀,同时这种相变与四方相的颗粒大小及含量也有密切关系[1]。
表1-1纯二氧化锆的晶格常数和密度晶型晶格常数密度a b c d (g/cm3)单斜0.51507 0.52028 0.53165 99.2 5.55四方0.5074 0.5074 0.5088 90 6.1立方0.5117 0.5117 0.5117 90 6.271.2二氧化锆的性质二氧化锆中Zr-O键强约为Si-O键强的94%,在后者中每个Si与4个O配位,而二氧化锆中每个Zr与7个以上的O配位,因此二氧化锆具有很高的化学稳定性。
除热的浓硫酸和氧氟酸之外, 二氧化锆不溶于其它无机及有机溶剂。
二氧化锆具有弱酸、弱碱双重性质,与碱和碳酸盐共焰时反应生成锆酸盐,它能溶解于馆融的硼砂、玻璃和硫酸氧钾等溶体中[2]。
二氧化锆具有耐高温、耐腐烛、耐磨、不导电、不导磁等特性,抗热冲击性好、折射率高、热稳定性好。
1979年Nakano等人还通过实验发现了二氧化锆的氧化和还原性[3]。
二氧化锆易于产生氧空位(又被归类于P型半导体),能与活性物质发生独特的相互作用,因此也是颇具特色的催化剂和催化剂载体[1]。
1.2.1影响二氧化锆物相结构的因素二氧化锆是一个多相体系，不同相结构显示不同的性质。
在二氧化锆单斜相和四方相转变的过程中会有3 %-5%的体积变化(加热时单斜相转变为四方相，体积收缩;冷却时四方相转变为单斜相，体积膨胀)，从而引起剪切应力的增大，使得材料的热抗震性能大大降低，易发生开裂[1]。
为了克服因相变引起体积变化这一问题，近年来科学家们围绕二氧化锆物相结构的稳定性开展了大量研究。
首先，二氧化锆晶粒的尺寸大小对其物相结构有影响。
二氧化锆纳米颗粒从四方相向单斜相转变的过程中存在一个临界尺寸，这已被很多实验所证实，不过对于临界尺寸的大小还存在很多争论。
1965年，Garvie首先借助热力学理论提出了这一看法，因四方相二氧化锆比单斜相二氧化锆具有更低的表面能，在一定温度和压力下，随着二氧化锆纳米颗粒尺寸的增大，两相结构间的表面能差别逐渐减少，在颗粒长大到某一尺寸之前，四方相二氧化锆可以在低温条件下稳定存在[4]。
1978年，Garvie又研究了二氧化锆纳米晶的相稳定性，并且估计临界尺寸约为l0nm[5];尺寸在11-30nm之间时四方相和单斜相共存;当尺寸接近30nm时，形成单斜相的二氧化锆;Shukla等人利用溶胶凝胶法合成了无添加剂的室温稳定的四方相二氧化锆，利用HR-TEM观察表明当颗粒粒径达到45nm时才出现单斜相二氧化锆[6].Iversen 等人在超临界水或超临界异丙醇的条件下，利用连续合成法制备了粒径小于10nm的单斜相二氧化锆，因此他们认为二氧化锆由四方向单斜相转变的临界尺寸为5-6nm[7]。
目前，虽然二氧化锆由四方相向单斜相转变的临界尺寸尚无定论，但可以肯定的是减小晶体粒径有利于形成室温稳定的四方相二氧化锆。
其次，掺杂对二氧化锆物相结构也有重要影响。
目前，室温稳定的四方相或者立方相二氧化锆的获得主要通过以下掺杂方法:(1)通过掺杂离子半径比错离子大的四价金属来增大阳离子和阴离子的半径比，如Ce4+[8]; (2)通过掺杂离子半径小于四价错的碱土和稀土金属离子，如Ca2+[9], Mg2+[10],Y3+[11], Er3+[12]等。
理论和实践都已证实，当在二氧化锆晶体中引入一定量的低价态阳离子时，它们会取代错离子的位置，此时为了保持材料的电中性会引入氧空位，分布在错离子周围的空位降低了局部氧氧之间的排斥力，使配位层产生较大的畸变，从而促进室温条件下四方相或者立方相二氧化锆的稳定[1];(3)利用碳、氮等阴离子的掺杂稳定室温下的四方或立方相二氧化锆[13]。
再者，外界环境的变化对二氧化锆的相变也有着重要的影响。
大连化物所的李灿等人利用多种实验技术对掺杂二氧化锆表面和体内的相稳定进行了研究，发现表面吸附的硫酸根等物质在一定程度上增加了二氧化锆的相变起始温度[14] 。
Sato 等人通过简单溶剂热法合成了尺寸小于1 0nm 的二氧化锆纳米粒子，通过调节颗粒表面包覆剂所带电荷的正负性，可以控制合成单斜相或四方相二氧化锆[15]。
2. 二氧化锆纳米材料的制备方法二氧化锆纳米材料的制备有多种方法,一般将它们分为物理法和化学法两大类。
目前报导的制备纳米二氧化锆的物理方法主要包括冷冻干燥法、高温喷雾热解法、高能球磨法等。
冷冻千燥法是将含有错盐的待干燥物快速冻结后,在高真空条件下将其中的冰升华为水蒸气去除,再通过后续热处理得到二氧化锆纳米颗粒的方法[16]。
高温喷雾热解法是将含有结盐的水溶液或醇溶液进行雾化,雾化得到的小液滴均含有相同化学计量比的前驱体,然后在烟雾状态下进行高温分解、干燥、提纯,得到二氧化锆粉体。
通过改变二氧化锆粉体的生成速率、前驱体的浓度以及氧化剂分散气流速率等参数,可以调节二氧化锆纳米粉体产物的形貌、平均粒径、尺寸分布、结晶度以及纯度等[17]。
二氧化锆纳米材料的化学制备方法较多,使用更为普遍,在纳米晶形貌、尺寸等控制方面表现出一定的优势,其中主要包括沉淀法、溶胶凝胶法、微乳液法和水热/溶剂热法等。
下面主要对沉淀法进行详细介绍，因为本实验室所用到的合成方法就是共沉淀法。
2.1沉淀法沉淀法是在溶液状态下将不同化学成分的物质混合,然后在混合液中加入适当的沉淀剂制备前驱体沉淀物,再将沉淀物进行干燥或锻烧,从而制得相应的粉体颗粒,它是液相化学反应合成金属氧化物最常用的办法。
对于二氧化锆的合成,常用的沉淀法包括共沉淀法和均匀沉淀法。
共沉淀法是指溶液中稳定存在两种以上的阳离子,往溶液中加入沉淀剂使它们一起沉淀下来,生成沉淀化合物或者固溶体前驱体,再经过过滤、热分解等处理得到复合氧化物的方法。
Wang 等人以水合硝酸锆和水合硝酸钇为原料,将它们溶解在水和乙醇的混合溶剂中(体积比为1:5;),向溶液中加入一定量的PEG(MW 6000)作为分散剂,以提高产物的分散性。
然后向溶液中滴加氨水形成锆和钇的氧氧化物共沉淀,再进行洗涤、筛分、冷冻干燥,最终得到氧化钇稳定的二氧化锆纳米粉体[18]; Santoyo-Salazar 等人将氧化钇稳定的二氧化锆纳米颗粒分散在含有硝酸铝的水溶液中,用氨水进行共沉淀,再用水和乙醇洗涤沉淀物,待干燥后将产物进行烧结处理得到氧化铝/氧化钇稳定的二氧化锆纳米粉体[19]; Nayak 等人在氧氯化锆和氯化镍的水溶液中滴加水合肼溶液,通过共沉淀的方法合成了镍稳定的四方相二氧化锆粉体[20]。
在共沉淀的过程中,pH 值、阴离子、温度等对金属阳离子的配位、水解及聚合过程都有着很大的影响,所以比较难以控制产物的尺寸、形貌和化学组成等[21]。
为了克服以上困难，人们又开发了均匀沉淀法。
均匀沉淀法是通过某些化学反应使溶液中的构晶离子阴离子、阳离子缓慢均匀的释放，通过控制反应液中沉淀剂的浓度，使得沉淀剂的生成和沉淀的形成处于一种平衡状态，从而均匀地析出沉淀。
这种体系中，沉淀剂不会直接与阳离子发生反应，而是通过化学反应使得沉淀缓慢均匀形成。
对于氧化物纳米粉体，常用尿素做沉淀剂。
常温下，尿素在水溶液中不会与金属阳离子发生反应，当温度升高到左右时发生水解生成氨水方程，氨水能够用作沉淀剂，与金属阳离子反应生成强氧化物或者碱式盐沉淀。
2242(NH )CO+3H O 2NH OH+CO ∆−−→2242(NH )CO+3H O 2NH OH+CO ∆−−→ (1-2)Liu 等人将水合硝酸氧锆和尿素的水醇溶液在一定温度下(120-200℃)加热，加热过程中尿素水解产生的与结合生成沉淀，再将沉淀洗涤、干燥、锻烧得到不同物相的(m-,t-)纳米颗粒[22]。
C 2O 4-、PO 43-、S 2-等也是均匀沉淀法中常用的沉淀剂，它们可由相应的有机酷类化合物或者其它化合物水解生成。
也有通过强迫水解、利用络合物分解反应和氧化还原反应进行均匀沉淀制备二氧化锆纳米粉体的报道。
均匀沉淀法得到的产物颗粒大小均匀，便于过滤、洗漆，是目前工业化生产的常用方法；但是在生产过程中往往存在后沉淀和混晶共沉淀的问题。
2.2溶胶凝胶法这里的溶胶是指液溶胶(sol,胶体溶液)，即1-100nm 之间的胶粒分散在液相介质中形成的均匀分散体系。
一般可通过以下两种方法制备：（1）用机械方法将预先制备的胶体颗粒在特定条件下分散到溶剂中；（2）无机盐或有机醇盐前驱体水解、聚合，形成胶态粒子的分散体系。
