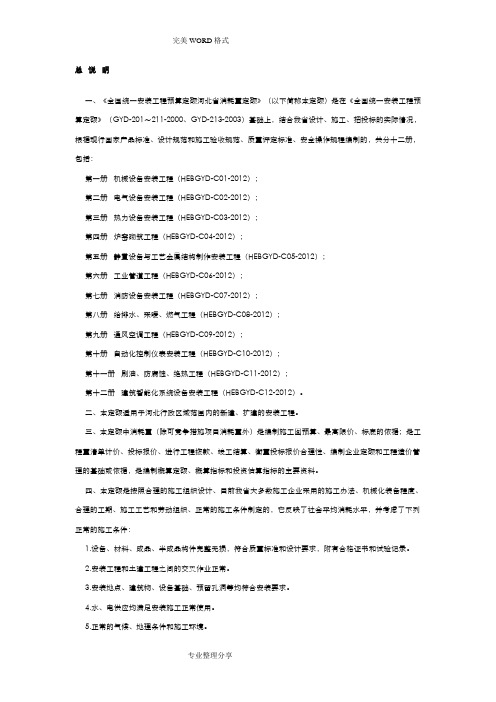

河北定额电气章节说明集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]册说明一、第二册“电气设备安装工程”（以下简称本定额）适用于工业与民用新建、扩建工程中10kV以下变配电设备及线路安装工程、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、电梯电气装置、电气调整试验等的安装工程。

二、本定额的主要依据的标准、规范有：1.《电气装置安装工程高压电器施工及验收规范》GB50147-2010；2.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010；3.《电气装置安装工程母线装置施工及验收规范》GB50149-2010；4.《电气装置安装工程电气设备交接试验标准》GB50150-2006；5.《电气装置安装工程电缆线路施工及验收规范》GB50168-2006；6.《电气装置安装工程接地装置施工及验收规范》GB50169-2006；7.《电气装置安装工程旋转电机施工及验收规范》GB50170-2006；8.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-2006；9.《电气装置安装工程蓄电池施工及验收规范》GB50172-2006；10.《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92；11.《电气装置安装工程低压电器施工及验收规范》GB50254-96；12.《电气装置安装工程电力变流设备施工及验收规范》GB50255-96；13.《电气装置安装工程起重机电气装置施工及验收规范》GB50256-96；14.《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96；15.《电力建设安全工作规程》DL/；16.《民用建筑电气设计规范》JGJ16-2008；17.《建筑照明设计标准》GB50034-2004；18.《电力建设质量等级评定标准》；19.《建筑电气工程施工质量验收规范》GB50303-2002;20.《全国统一安装工程预算定额》GYD-202-2000；21.《全国统一安装工程基础定额》（2006年）；22.《建设工程劳动定额-安装工程》（LD/）；23.《全国统一安装工程预算定额河北省消耗量定额》HEBGYD-C02-2008。

三、本定额的工作内容除各章节已说明的工序外，还包括：施工准备，设备器材工器具的场内搬运，开箱检查，安装，调整试验，收尾，清理，配合质量检验，工种间交叉配合、临时移动水、电源的停歇时间。

四、本定额不包括以下内容：以上及专业专用项目的电气设备安装。

2.电气设备（如电动机等）配合机械设备进行单体试运转和联合试运转工作。

第一章变压器说明一、油浸电力变压器安装项目同样适用于自耦式变压器、带负荷调压变压器的安装。

电炉变压器按同容量电力变压器项目乘以系数,整流变压器按同容量电力变压器项目乘以系数。

二、变压器的器身检查：4000kV·A以下是按吊芯检查考虑，4000kV·A以上是按吊钟罩考虑，如果4000kV·A以上的变压器需吊芯检查时，机械台班乘以系数。

三、干式变压器如带有保护外罩，人工和机械乘以系数。

四、整流变压器、消弧线圈、并联电抗器的干燥，执行同容量变压器干燥项目，电炉变压器按同容量变压器干燥项目乘以系数。

五、变压器油是按设备带来考虑的，但施工中变压器油的过滤损耗及操作损耗已包括在有关项目中。

六、变压器安装过程中放注油、油过滤所使用的油罐，已摊入油过滤定额中。

七、变压器干燥，需通过试验，判定绝缘受潮时，才能计取此项费用。

八、本章项目不包括下列工作内容：1.变压器干燥棚的搭拆工作，发生时应按实计算。

2.变压器铁梯及母线铁构件的制作、安装。

另执行本册铁构件制作、安装项目。

3.瓦斯继电器的检查及试验已列入变压器系统调整试验项目内。

4.端子箱、控制箱的制作、安装，另执行本册的相应项目。

5.二次喷漆及喷字。

第二章配电装置说明一、设备本体所需的绝缘油、六氟化硫气体、液压油等均按设备带有考虑。

二、本章设备安装项目不包括下列工作内容，另执行相应项目：1.端子箱安装。

2.设备支架制作及安装。

3.绝缘油过滤。

4.基础槽（角）钢安装。

5.电气设备以外的加压设备和附属管道的安装。

三、设备安装所需的地脚螺栓按土建预埋考虑，不包括二次灌浆。

四、互感器安装项目系按单相考虑的，不包括抽芯及绝缘油过滤，特殊情况应另作处理。

五、电抗器安装项目系按三相叠放、三相平放和二叠一平的安装方式综合考虑的。

干式电抗器安装项目适用于混凝土电抗器、铁芯干式电抗器和空心电抗器等干式电抗器的安装。

六、高压成套配电柜安装项目系综合考虑的，不分容量大小，也不包括母线配制及设备干燥。

七、低压无功补偿电容器屏（柜）安装列入本册第四章。

八、配电设备的端子板外部接线，应按本册第四章相应项目另行计算。

九、组合型成套箱式变电站主要是指10kV以下的箱式变电站，一般布置形式为变压器在箱的中间，箱的一端为高压开关位置，另一端为低压开关位置。

组合型低压成套配电装置其外形像一个大型集装箱，内装6～24台低压配电箱（屏），箱的两端开门，中间为通道，称为集装箱式低压配电室，列入本册第四章。

第三章母线、绝缘子说明一、本章项目不包括支架、铁构件的制作、安装，发生时执行本册第四章相应项目。

二、软母线、槽型母线的安装项目内不包括母线、金具、绝缘子等材料，其本身价值可按设计数量加损耗计算。

三、组合软母线安装项目不包括两端铁构件制作、安装和支持瓷瓶、带形母线的安装，发生时应执行本册相应项目；其跨距是按标准跨距综合考虑的。

四、软母线安装项目是按单串绝缘子考虑的，如设计为双串绝缘子，人工乘以系数。

五、软母线的引下线、跳线、设备连线均按导线截面分别执行项目。

不区分引下线、跳线和设备连线。

六、带形铜母线安装执行相应铜母线安装项目。

七、带形母线伸缩节头和铜过渡板均按成品考虑，项目中只考虑安装。

八、高压共箱母线和低压封闭式插接母线槽均按制造厂供应的成品考虑，项目内只包含现场安装。

封闭式插接母线槽在竖井内安装时，人工和机械乘以系数。

第四章控制设备及低压电器说明一、本章包括电气控制设备、低压电器的安装，盘、柜配线，焊（压）接线端子，穿通板制作、安装，基础槽（角）钢及各种铁构件、支架制作、安装。

二、控制设备安装，除限位开关及水位电气信号装置外，其他均未包括支架制作安装。

发生时可执行本章相应项目。

三、控制设备安装未包括的工作内容：1.二次喷漆及喷字。

2.电器及设备干燥。

3.焊、压接线端子。

4.端子板外部（二次）接线。

四、屏上辅助设备安装，包括标签框、光字牌、信号灯、附加电阻、连接片等，但不包括屏上开孔工作。

五、设备的补充油按设备自带考虑。

六、各种铁构件制作，均不包括镀锌、镀锡、镀铬、喷塑等其他金属防护费用。

发生时应另行计算。

七、轻型铁构件指结构厚度在３mm以内的构件。

八、铁构件制作、安装项目适用于本册范围内的各种支架、构件的制作、安装。

九、铜（铝）线焊（压）接线端子项目只适用于导线，电力（控制）电缆终端头制作、安装项目中已含压接线端子。

十、端子板外部接线、控制电缆头制作、安装项目中已含接线工作，不应重复计算。

十一、盘、柜配线项目只适用于盘上小设备元件的少量现场配线，不适用于工厂的设备修、配、改工程。

第五章蓄电池说明一、本章项目适用于220V以下各种容量的碱性和酸性固定型蓄电池及其防振支架安装、蓄电池充放电。

二、蓄电池防振支架按随设备供货考虑，安装按地坪打眼装膨胀螺栓固定考虑。

三、蓄电池电极连接条、紧固螺栓、绝缘垫均按设备带有考虑。

四、本章项目不包括蓄电池抽头连接用电缆及电缆保护管的安装，发生时应执行本册相应项目。

五、碱性蓄电池补充电解液按厂家随设备供货考虑。

铅酸蓄电池的电解液已包括在项目内，不另行计算。

六、蓄电池充放电电量已计入，不论酸性、碱性电池均按其电压和容量执行相应项目。

第六章电机说明一、本章项目中的专业术语“电机”系指发电机和电动机的统称，如小型电机检查接线项目，适用于同功率的小型发电机和小型电动机的检查接线，项目中的电机功率系指电机的额定功率。

二、微型电机分为三类：1. 驱动微型电机（分马力电机）系指微型异步电动机、微型同步电动机、微型交流换向器电动机、微型直流电动机等；2. 控制微型电机系指自整角机、旋转变压器、交直流测速发电机、交直流伺服电动机、步进电动机、力矩电动机等；3. 电源微型电机系指微型电动发电机组和单枢变流机等。

4. 其他小型电机凡功率在以下的电机均执行微型电机项目，但带连线插头电机的小型电器安装执行相应的安装项目，不再执行检查接线项目。

5. 风机盘管检查接线也适用于空气幕项目。

三、各类电机的检查接线项目均不包括控制装置的安装和接线；除发电机和调相机外，均不包括电机干燥，发生时应按电机干燥项目另行计算。

四、电机的接地线材质是按镀锌扁钢（25×4）考虑的，如采用铜接地线时，主材（导线和接头）应换算，但安装人工和机械不变。

五、电机的检查接线和干燥执行本章项目，电机本身的安装另行计算。

六、各种电机的检查接线，规范要求均需配有相应的金属软管，本章综合取定平均每台电机配1根金属软管，设计有规定的，可按设计规格和数量调整，定额人工、机械不变。

七、电机的电源线为导线时，应执行本册第四章的压（焊）接线端子项目。

八、电机干燥项目系按一次干燥所需的工、料、机消耗量考虑的，在特别潮湿的地方，电机需要进行多次干燥，应按实际干燥次数计算。

在气候干燥、电机绝缘性能良好、符合技术标准而不需要干燥时，则不计算干燥费用。

九、电机解体检查项目，应根据需要选用。

如不需要解体时，应只执行电机检查接线项目。

第七章滑触线装置说明一、起重机的电气装置系按未经生产厂家成套安装和试运行考虑的，因此未编制起重机整台安装项目，应按电机和各种开关、控制设备、管线及灯具等分别执行相应项目。

二、滑触线支架的基础铁件及螺栓，按土建预埋考虑。

三、滑触线及支架的油漆，均按涂一遍考虑。

四、移动软电缆敷设未包括轨道安装及滑轮制作。

五、滑触线的辅助母线安装，执行“车间带形母线”安装项目。

六、滑触线伸缩器和座式电车绝缘子支持器的安装，已分别包括在“滑触线安装”和“滑触线支架安装”项目内，不另行计算。

七、滑触线及支架安装是按10m以下标高考虑的，如超过10m时应计算操作高度增加费。

八、铁构件制作，执行本册第四章的相应项目。

第八章电缆说明一、本章的电缆敷设项目适用于10kV以下的电力电缆和控制电缆敷设，项目内容系按平原地区和厂内电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件下的电缆敷设，厂外电缆敷设工程按本册第十章有关内容另计工地运输。

二、电缆在一般山地、丘陵地区敷设时，其项目人工乘以系数。
