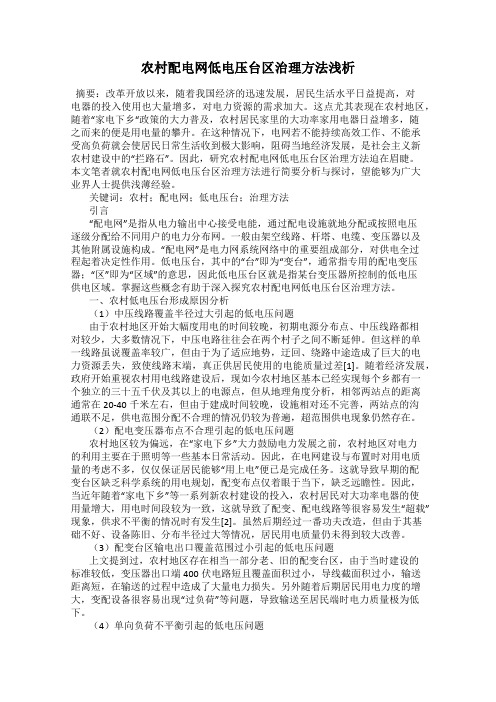

农村配电网低电压台区治理方法浅析
农村配电网低电压台区治理方法浅析摘要：改革开放以来，随着我国经济的迅速发展，居民生活水平日益提高，对电器的投入使用也大量增多，对电力资源的需求加大。
这点尤其表现在农村地区，随着“家电下乡“政策的大力普及，农村居民家里的大功率家用电器日益增多，随之而来的便是用电量的攀升。
在这种情况下，电网若不能持续高效工作、不能承受高负荷就会使居民日常生活收到极大影响，阻碍当地经济发展，是社会主义新农村建设中的“拦路石”。
因此，研究农村配电网低电压台区治理方法迫在眉睫。
本文笔者就农村配电网低电压台区治理方法进行简要分析与探讨，望能够为广大业界人士提供浅薄经验。
关键词：农村；配电网；低电压台；治理方法引言“配电网”是指从电力输出中心接受电能，通过配电设施就地分配或按照电压逐级分配给不同用户的电力分布网。
一般由架空线路、杆塔、电缆、变压器以及其他附属设施构成。
“配电网”是电力网系统网络中的重要组成部分，对供电全过程起着决定性作用。
低电压台，其中的“台”即为“变台”，通常指专用的配电变压器；“区”即为“区域”的意思，因此低电压台区就是指某台变压器所控制的低电压供电区域。
掌握这些概念有助于深入探究农村配电网低电压台区治理方法。
一、农村低电压台形成原因分析（1）中压线路覆盖半径过大引起的低电压问题由于农村地区开始大幅度用电的时间较晚，初期电源分布点、中压线路都相对较少，大多数情况下，中压电路往往会在两个村子之间不断延伸。
但这样的单一线路虽说覆盖率较广，但由于为了适应地势，迂回、绕路中途造成了巨大的电力资源丢失，致使线路末端，真正供居民使用的电能质量过差[1]。
随着经济发展，政府开始重视农村用电线路建设后，现如今农村地区基本已经实现每个乡都有一个独立的三十五千伏及其以上的电源点，但从地理角度分析，相邻两站点的距离通常在20-40千米左右，但由于建成时间较晚，设施相对还不完善，两站点的沟通联不足，供电范围分配不合理的情况仍较为普遍，超范围供电现象仍然存在。
农村配电网低电压产生的原因及治理措施
农村配电网低电压产生的原因及治理措施摘要近年来我国经济获得飞速开展，因此农村经济也获得了前所未有的进步。
于此同时，农村的用电负荷也迅速增长，但是我国农村一直存在的电压的问题。
目前随着农村经济的不断开展，这种低电压的情况已经限制了农村的总体开展，因此针对这一问题，本文对农村低电压的原因进行分析，同时对低电压的治理措施进行阐释，希望能够促进我国农村配电网的电压问题的解决，为农村经济的开展提供良好的电力支持。
关键词农村配电网低电压治理措施农村经济的开展给人民的生活水平带来很多的便利，在生活方面，热水器、空调和冰箱进入农村当中，它给农村人带来生活质量提升的同时，也让农村的电力系统负担更重。
因为这些家用电器都是大功率电器，在村民日常使用当中会极大增加电力系统的负荷。
除此之外，近年来我国信息科技开展，不断加快农用的抽水机和加工生产设备的使用频率，在农村其使用数量也不断增多。
1农村配电网低电压的原因分析1.1变压器问题农村配电网中的电压的主要原因是变压器的问题。
许多农村配电网的变压器初始容量就缺乏，而且配电网当中变压器的导线较细，其线径较小，因此在顶峰时期并不能满足农村用电负荷的需求。
追根究底，这种现象的产生是因为农村配电网在最初修建的过程中没有考虑到农村用电开展的问题，而之后的改造的过程当中，其标准立意不高，而且标准化不够合理，加之我国近年来经济开展过快，农村的生活水平也得到了显著的提升，大量家用电器的进入以及农用生产器具的使用导致变压器的容量和导线截流与农村的实际用电量严重不符。
这就很容易导致在用电顶峰时产生低电压，影响村民的正常用电。
当然，个别农村在平时也存在低电压的问题是，是因为其农村配电网本身变压器容量就存在问题，在顶峰时期甚至还会断电。
1.2线路过长原因在电力输送的过程当中，如果不考虑电阻率和导线线经的情况。
电压降低与线路之间成正比关系。
这意味着如果线路过长，其线路末端的电压也就会越低。
在农村输电网建设的过程当中，因为其地理位置相对偏僻，与城市距离较远，因此与电力输送中心的距离也相对较远，这就导致其电线的线路过长和台区低压线路供电半径较大，导致农村的线路末端电压普遍较低，村民的用电也必将受到影響。
低电压治理方案
低电压治理方案低电压治理方案篇一：低电压专项治理工作方案“低电压”专项治理工作方案依据国家、省市公司关于低电压治理的相关文件规定，结合分公司低电压实际情况，特制定XXX供电分公司低电压专项治理工作方案。
一、工作目标1．201X年年底，解决分公司285个台区的低电压问题。
本年度内，解决83个台区的低电压问题，使用户负荷高峰时段最低电压均能达到190伏以上。
二、职责划分和工作要求 XXX供电分公司成立了以主管生产副经理任组长，发建部主任、安全运检部主任任副组长，生产专工、各生产班组长以及各供电所所长任成员的农村“低电压”治理工作小组。
（一）发建部主要职责和工作要求1.开展县域内负荷预测及电网规划组织编制工作。
根据各县市供电公司电源分布、电网状况、用户分布，负荷特性等情况，对县市供电公司低电压治理工作方案的科学性和有效性进行跟踪指导。
2.加强电网规划，改善电网结构，提高供电能力和供电质量。
从电网规划设计入手，树立大规划的概念，统筹考虑高低压电网发展，准确预测负荷发展趋势和用电性质，合理进行电网布局。
农村电网发展规划要顺应城乡发展的新形势，克服传统思维仅考虑简单照明负荷的束缚，采取系统思维的模式，结合农电特点，统筹做好农网升级改造中电源、网架、无功、电压等中长期规划。
制订出上下贯穿、高低压电网兼顾、城乡发展统筹的整体规划，重点解决好农网存在的电网薄弱、供电可靠性不高、电压质量保证能力不强等问题。
优先考虑农网一、二期未改造的线路，解决农村“低电压”问题。
（二）安全运检部主要职责和工作要求1.将XXX地区低电压项目汇总上报分公司发建部，做为工程项目储备。
严格按照农网工程管理程序，严把工程质量关、进度关和验收关，建精品工程、优良工程。
加强对分公司工程进度和资金完成的统计与监督，及时掌握进展情况，做到“低电压”治理工作“抓严、管好、落实到位”。
2.健全“低电压”监测网络。
一是健全农村电网电压质量监测网络和管理平台，建立健全低电压监测网络，科学合理的选择电压监测点，逐步增加电压监测点数量。
配电网低电压原因分析及治理
配电网低电压原因分析及治理李红云南电网公司红河弥勒供电局，云南红河州弥勒 652399摘要：供电电压质量的优劣直接关系到客户的用电安全，也影响着供电公司的企业形象。
针对供电台区供电半径长、负荷季节性、周期性变化大等诸多特点，单纯依靠农网改造已无法快速有效解决农网低电压问题，造成供电优质服务压力很大。
关键词：配电网；低电压；原因分析；治理1低电压成因分析结合配网运行工作实践，“低电压”问题主要表现在无功补偿不合理、低压供电半径过长、低压三相负载不平衡、10kV线路末端电压低等几个方面。
1.1无功补偿不合理与城镇相比，电网无功电源建设相对滞后，在老旧的配电变压器中，存在无功补偿容量不合理或没有配备无功补偿装置等现象，导致用户消耗无功较多时出现线路过载情况，致使线路末端用户出现低电压问题。
由于用电负荷具有季节性和时段性波动特性，在高峰负荷时配电变压器接近满载，而低谷负荷时则出现轻载甚至空载，在一定程度上增加了无功补偿配置的难度。
另外，部分供电局采用电容器补偿无功负荷，存在补偿不到位、线路内基本无局部分散补偿现象，也是导致低电压问题频繁发生的原因。
1.2低压供电半径过长低压供电半径过长是引起配电网低电压问题的主要原因之一。
由于配电网分布范围广且较为分散，低电压问题在配电网中并不具有整体性，只是配电网中一个或几个较远分支用户出现低电压，且随着供电距离的增加，线路耗损问题也越来越严重，电压降明显，低电压问题就越突出。
1.3低压三相负载不平衡在配电网中，由于存在低压三相负载不平衡，导致出现低电压现象，也是引起配电网低电压问题的主要原因。
在低压配电系统中一般采用TT或TN－C三相四线的供电方式，但是在实际接线中，接线员通常会忽视综合考虑负载平衡问题，而是随机选取其中两相(如A、C相)进行连接，当该区域出现大功率负荷，A、C相电流就会大于B相电流，随着A、C相电流越高线路末端的电压越低，低压三相负载出现不平衡，直接导致A、C相所带的用户出现低电压现象。
低电压治理方案
低电压治理方案低电压是指供电系统中电压下降至规定范围以下的情况。
它不仅会给人们的日常生活带来不便，也会对电气设备的正常运行造成影响。
为了解决这个问题，人们提出了许多低电压治理方案。
本文将就低电压治理方案展开讨论，希望能对解决低电压问题有所启示。
一、提高供电系统容量供电系统容量的提高是解决低电压问题的基础。
随着城市发展和人口增加，电力需求不断增加，供电系统容量的扩展至关重要。
通过增加变电站数量和容量，增加配电线路的截面积等措施，可以有效提高供电系统的容量，保障电力供应稳定。
二、优化配电网络结构配电网络的优化是治理低电压的关键环节。
首先，可通过合理规划和布置变电站、配电间隔、开关站等设施，降低电源跳跃，减少配电线路长度，减缓输电损耗。
其次，应优化配电线路的接线方式，避免长线路的串扰和电压损耗。
此外，还可以采用无功补偿装置和电力电子设备，提高配电系统的功率因数，减小线路损耗，改善低电压情况。
三、加装电压调节装置电压调节装置是治理低电压的一种常见方法。
通过在电网中加装电力电子设备，可以实现电力电压的自动调节和控制，保持电压稳定。
这种方法不仅可以解决低电压问题，还可以有效提高电网的供电质量和电力利用效率。
电压调节装置的安装和运行需要专业技术人员的支持，同时还需要注意与电网的兼容性和稳定性。
四、加强设备维护与管理设备的维护与管理是确保供电系统正常运行和解决低电压问题的重要环节。
电力设备的老化和损坏会导致供电系统的容量下降和电压下降。
因此，对供电设备进行定期检修、保养和维护，及时更换老化和损坏的设备，能够有效提高供电质量和解决低电压问题。
五、加强用户节能意识用户节能意识的提高对于解决低电压问题也具有重要意义。
人们的日常用电习惯和方式对供电系统的负荷和电力需求有直接影响。
因此，引导用户节约用电、减少高能耗设备和电器在高峰期的使用，能够减轻供电系统的负荷，缓解低电压情况。
六、建设智能电网智能电网是未来供电系统的发展趋势，也是解决低电压问题的重要手段。
农村配网低电压现象分析及综合治理策略
农村配网低电压现象分析及综合治理策略摘要：近年来，随着社会的不断发展与经济水平的提升，且随着家电下乡等一系列农村居民用电政策红利的释放，农村居民对用电质量和用电安全的要求也日益提高，然而现阶段农村地区却普遍存在着配网低电压的问题，这严重影响着居民的用电体验。
基于此，本文将通过对产生农村配网低电压的原因进行分析，深入探索解决配网低电压现象的有效措施，以期为未来的农村配网低电压的治理提供借鉴，促进农村配电网的发展。
关键词：农村配网；低电压现象；综合治理；农村用电需求；电能质量1引言现阶段，随着农村经济的不断发展，原有的农村配电网设施越来越难以满足农村居民日益增长的用电需求。
较为突出的就是农村配电网电压过低的问题，这一问题严重制约着居民日常用电的质量和安全，是农村居民生活水平提高的重要桎梏。
因此，本文为了探索农村配网低电压问题的解决办法，从该问题的成因入手进行深入分析，并提出具有针对性的意见或建议，从而为农村配电网建设的安全与稳定提供一定的参考。
2农村配网低电压现象成因2.1农村配网基础薄弱农村配网基础薄弱是其配网低电压的重要成因之一，由于我国农村大多数配网设施的建设年限较为久远，随着配电网设备和线路的长时间运行，线路和设备的老化问题较为严重，尤其是分布不均的高压变电站及线径过小、半径过大的中低压线路的老化问题导致线路输送电能的效率过低，再加上配电变压器容量不大，这就导致农村配网低电压的问题越来越严重。
就目前来说，在农村低压线路的半径远远超标，农村地区平均每户的电容量还不到0.8kVA，这直接反映了我国农村配网低电压问题的严重性。
2.2农村用电需求不断攀升农村配网低电压的问题也可以从需求端来寻找成因。
随着农村经济的不断建设，农村居民的生活水平越来越高，众多功率较高的家电也不断入驻农村家庭。
然而这也对农村的供电设施质量提出了更高的要求，由于农村配电设备建设时受技术、资金水平等限制，配网设备工艺往往达不到当前农村居民的用电需求，电容量不高，电网无功缺额越来越大导致了输电网络中输送的往往是无功功率，这严重影响着农村的供电质量。
低电压治理方案
低电压治理方案引言低电压是指电网供电电压低于正常工作范围的现象，通常会给用电设备和用户带来很大的困扰和损失。
为了解决低电压问题，制定一套有效的低电压治理方案至关重要。
本文将详细介绍低电压的原因、影响以及常见的治理方案。
低电压的原因低电压的出现通常与以下因素有关：1.电源容量不足：电网负荷过大，超过供电电网的容量。
这可能是由于用户急剧增加、新项目投入使用等原因导致的。
2.运行故障：电网运行中的故障，如变电站故障、线路故障等，都可能导致低电压的出现。
3.长距离输电损耗：电力传输过程中，长距离输电线路会因为电阻、电感等因素导致电压损耗。
当输电距离较远时，低电压问题可能会更为明显。
低电压的影响低电压对用电设备和用户都会带来一系列的不利影响，包括但不限于以下方面：1.用电设备故障：低电压会导致电动机起动力不足、设备运行不正常，甚至损坏关键部件。
2.功耗增加：由于低电压下设备运行效率降低，功耗会相应增加，从而增加用电成本。
3.电压波动：低电压可能导致电压波动剧烈，影响到其他电器设备的正常工作。
4.用户体验下降：低电压会影响到用户的正常用电，如照明器具亮度降低、电子设备无法正常充电等，降低用户的使用体验和满意度。
低电压治理方案针对低电压问题，可以采取以下治理方案：1.电网升级改造：对电网进行升级改造，提高供电电网的容量和稳定性。
这包括对变电站、配电线路等进行改造和扩建，以满足用户不断增长的电力需求。
2.增加自动调压装置：在变电站或配电房等关键位置增加自动调压装置，可以实时监测电压情况，并自动调整变压器的输出电压，以保持电网电压在合理范围内。
3.增加补偿设备：可以在重要用户负荷较大的场所增加无功补偿设备，以改善电压质量和稳定性。
4.引入电能质量管理系统：电能质量管理系统可以及时监测电网的电压情况，并提供实时反馈和预警，帮助运维人员及时发现低电压问题，做出相应调整和处理。
结论低电压是一个常见但严重的问题，对用电设备和用户都会带来很大的影响。
低电压治理实施方案
低电压治理实施方案一、问题分析低电压是指电网中供电电压低于额定电压的情况，通常是由于负荷增加、线路电阻增大、配网规模不足等原因导致的。
低电压问题可能导致用户用电设备无法正常工作、损坏等后果，严重影响用户用电质量和供电可靠性。
二、方案目标1.提高电网供电电压，确保用户用电设备正常工作；2.解决低电压问题，降低用电设备损坏率；3.提高供电可靠性，减少用电故障发生频率。
三、实施方案1.配网规模扩大通过对配网进行规模扩大，增加电缆、变压器和开关设备等，以增加电网供电能力和改善供电电压稳定性。
具体措施包括：a.新增电缆线路：根据实际需要，在低电压区域增设新的电缆线路，以增加供电能力。
b.新增变压器：对低电压区域的变压器进行增容或增设新的变压器，以提高供电能力和电压稳定性。
c.新增开关设备：在低电压区域增设开关设备，以实现远程投入和抽出，降低电压降低风险。
2.负荷控制措施对于负荷过大的区域，可以通过负荷控制措施来减少负荷，以改善低电压问题。
具体措施包括：a.调整供电模式：对低电压区域的供电模式进行调整，如改变供电线路等，减少电网中的电压降低。
b.负荷分担：将低电压区域的部分负荷分担至相邻区域，以减少负荷集中，改善供电电压。
c.负荷控制：对低电压区域的重要负荷进行控制，如通过限电等方式，降低负荷峰值，改善供电电压。
3.配电线路优化通过对配电线路进行优化，减少线路电阻，以改善供电电压。
具体措施包括：a.线路改造：对低电压区域的线路进行改造，如更换导线、减少连接点等，降低线路电阻。
b.线路增容：对低电压区域的配电线路进行增容，以提高供电能力和电压稳定性。
c.线路升级：对低电压区域的老化线路进行升级，使用新的材料和技术，降低线路电阻。
4.电压补偿装置安装在低电压区域安装电压补偿装置，以提高供电电压稳定性。
具体措施包括：a.静态无功补偿：通过安装静态无功补偿装置，对低电压区域进行电压补偿，提高供电电压。
b.动态无功补偿：通过安装动态无功补偿装置，对低电压区域进行动态电压补偿，改善供电电压质量。
配电网低电压成因分析及治理措施
配电网低电压成因分析及治理措施摘要：电压是衡量电能质量的关键指标之一，也是影响电气设备正常工作发挥效能的关键性因素。
由于用户使用的各类电气设备对电压水平要求较高，而配电网中的低电压问题将导致电气设备无法正常使用，从而给用户生产生活带来极大不便。
根据这些问题，本文决定在电力系统中配电网低电压问题进行研究讨论，使这种情况不再发生，有效提升供电可靠性。
关键词：电力系统；配电网；低电压；问题；措施随着近几年用电负荷的急剧增长，配电网作为电网的重要组成部分，在电能质量方面的问题越来越凸显，尤其是大负荷运行状态下“低电压”问题尤为突出。
如何科学治理配电网“低电压”问题，从根本上解决电压质量问题是当前电力企业亟需研究的课题。
1低电压成因分析1.1无功补偿不合理与城镇相比，农村电网无功电源建设相对滞后，在老旧的配电变压器中，存在无功补偿容量不合理或没有配备无功补偿装置等现象，导致用户消耗无功较多时出现线路过载情况，致使线路末端用户出现低电压问题。
由于农村用电负荷具有季节性和时段性波动特性，在高峰负荷时配电变压器接近满载，而低谷负荷时则出现轻载甚至空载，在一定程度上增加了无功补偿配置的难度。
另外，部分供电局采用电容器补偿无功负荷，存在补偿不到位、线路内基本无局部分散补偿现象，也是导致低电压问题频繁发生的原因。
1.2低压三相负载不平衡在农村配电网中，由于存在低压三相负载不平衡，导致出现低电压现象，也是引起农村配电网低电压问题的主要原因。
在农村低压配电系统中一般采用TT或TN－C三相四线的供电方式，但是在实际接线中，接线员通常会忽视综合考虑负载平衡问题，而是随机选取其中两相（如A、C相）进行连接，当该区域出现大功率负荷，A、C相电流就会大于B相电流，随着A、C相电流越高线路末端的电压越低，低压三相负载出现不平衡，直接导致A、C相所带的用户出现低电压现象。
2配电网低电压治理措施2.1加强配电网的统一规划根据不同地区用电负荷的大小，进行不同的电网规划。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
农村低压配电网的低电压治理方案
发表时间：
2019-06-03T11:48:56.670Z 来源：《电力设备》2019年第1期 作者： 郭建军 郭莹
[导读] 摘要：随着新农村建设步伐的加快、人民生产生活水平的逐步提高。
（国网汾西县供电公司 山西临汾 031500）
摘要：随着新农村建设步伐的加快、人民生产生活水平的逐步提高。运行了十几年的农网设备逐渐老化，不断出现过负荷、低电压问
题。本文针对农村配电网低电压问题，考虑供电距离过长、线路线径小、供电半径大，提出两种解决方案：在线路末端加装动态低压补偿
器、在配电变压器出口或线路末端三相不对称可调输出无功补偿装置，这两种解决方案可有效解决农村低压配电网低电压问题，降低低电
压带来的供电系统不稳定、损坏用电设备等危害。
关键词：农村；低压；配电网；低电压；治理
1
、研究背景
（1）农村低压配电网突出特点
1
）农村低压配电网结构复杂，负荷分散，供电半径过大。
2
）农村低压配电网改造周期长，负荷增长快，影响区域较广，用电时段相对集中，呈现白天高电压，夜晚低电压。
3
）所用导线品种繁多，新旧程度不一，部分供电设备陈旧老化。
4
）超容量用电情况较为普遍。
5
）“低电压”现象普遍存在，“低电压”用户基本处于低压线路末端。
6
）农村配电网的管理相对较分散，台账不齐全，线路的接线图较为简单。
（2）农村低压配电网低电压的原因
1
）配电变压器容量不足、导线线径小，不满足现有负荷需求：
2
）10 kV配电线路、台区低压线路供电半径大；
3
）三相负载不平衡；
4
）无功补偿容量不足；
5
）管理措施不到位。
（3）农村低压配电网常见的低电压治理技术措施
1
）针对供电距离过长的治理技术措施：
① 在供电线路中加装无功补偿器，补偿消耗的无功功率，提高功率因数，降低线损。
② 在线路中装设调压器，提高线路末端电压。
③ 配电变压器采用有载调压变压器，调节档位范围大，档位调节灵活，保持变压器低压侧电压在允许波动范围内。
2
）线路线径过大的治理技术措施：
针对线径偏小的根治措施主要有以下两个方面措施：
①更换线径大的导线，提高导线的输电能力，降低电压损耗。
② 供电线路中加装无功补偿装置，补充消耗的无功功率，提高功率因数，降低电压损耗。
3
）配变容量小对应的治理技术措施：
针对配变容量小引起的变压器电压损耗大，更换大容量的变压器来解决此问题。
4
）负载不平衡对应的治理技术措施：
技术上，在负载不平衡的分支线加入自耦变压器，调节各相电压，使其输出电压一致。
本文结合了农村低压配电网常见的低电压治理技术措施，重点针对农村配电网供电距离过长、线路线径小、供电半径大的问题，从现
代电力电子技术的角度提出两种解决方案。
2
、解决方案
本文阐述的一种适用于农村低压配电网的低电压治理技术提出了两种技术解决方案，方案一为：加装动态低压补偿器；方案二为：加
装三相不对称可调输出无功补偿装置。
方案一：动态低压补偿器
（1）概述
动态低压补偿器是结合我国农村配电网的现状，从无功功率的“就地补偿、分区平衡”的原则出发，在线路末端电压分支箱侧进行动态
并联电容器跟踪补偿，由于固定电容器补偿不能随负荷变化而适时调节，同时，考虑到现场应用的经济性和实用性、可靠性及免维护性的
要求，特此提出自动跟踪、实时响应、分档补偿、投切灵活的动态低压补偿器。
（2）适用范围
动态低压补偿器主要针对农网基础薄弱、供电半径大、负荷不稳定的现状，适合农村、山区等供电半径大的地区。
（3）装置组成
动态低压补偿器由低压配电组件组成，低压配电组件包括在线取电模块、整流器、储电电容模块和逆变器。
在线取电模块取电端与末端分支箱处的输电线供电端电连接，在线取电模块供电端与整流器的交流输入端电连接。整流器的直流输出
端电连接在储电电容模块上，逆变器的直流输入端与储电电容模块电连接，逆变器的交流输出端电连接在末端分支箱处的输电线负载端
上。
低压配电组件设置在输电线的末端分支箱处，且与末端分支箱处的输电线并联设置，用于控制低压配电组件是否介入工作。
（4）工作原理
动态低压补偿器通过一个AC/DC整流器，存储电能在直流母线，再通过一个DC/AC逆变器串联一个电压至系统，从而驱动电容器自动
投切，完成多级分档适时补偿的自动调控功能，调节负荷侧电压至合格水平。动态低压补偿器相对普通机械调压器，能够实现无触点、高
速连续的电压调节，具备寿命长、电压调节效果好的优点，能够很好的满足首末端用户对电压质量的要求。拓扑原理图如图
2-1所示。
图2-1 动态低压补偿器拓扑原理图
方案二：三相不对称可调输出无功补偿装置
（1）概述
三相不对称可调输出无功补偿装置（SVGC）通过低损耗电力电子器件产生分相可调输出的容性电流或者感性电流，配合智能电容器
组，对三相不对称且波动频繁的负载快速进行不对称无功补偿，从而起到稳定供电电压的作用。该装置可以完全补偿三相无功，平衡三相
电流，改善变压器出口侧电压。且设备响应速度快，可满足任何三相不平衡负载。该设备可通过通讯终端，实现监测设备的电压、电流、
有功、无功、功率因数、设备运行状态等信息，并将运行数据上传至中控系统，便于应用部门监控和管理，掌握现场电压治理状况。
（2）适用范围
三相不对称可调输出无功补偿装置主要针对以下几种情况适用。
1
）三相不平衡的台区；
2
）无功功率缺量较大的台区；
3
）三相负荷变化比较频繁的台区。
（3）装置组成
三相不对称可调输出无功补偿装置由有源SVG（静止无功发生器）和无源智能电容器两部分组成。有源SVG分相独立可调输出无功功
率，智能电容器组输出三相对称容性无功功率。通常有源
SVG的容量为1至2组智能电容器组的容量，两部分组合实现三相不对称输出无功
功率，每相无功补偿容量连续可调。
（4）工作原理
三相不对称可调输出无功补偿装置通过低损耗电力电子器件产生分相可调输出的容性电流或者感性电流，配合智能电容器组，对三相
不对称且波动频繁的负载快速进行不对称无功补偿，从而起到稳定供电电压的作用。
三相不对称可调输出无功补偿装置原理图如图2-2所示。三相不对称可调输出无功补偿装置（SVGC）装置对无功补偿点电压进行采
样，并将电压信息传递给内部
DSP，判断补偿点电压是否超过设定值，当电压超过调压上限（Umax）时，SVGC输出感性电流，降低电
压。当电压低于调压下限（
Umin）时，SVGC输出容性电流，提升电压。
图2-2 三相不对称可调输出无功补偿装置原理图
图3-1 安装动态电压补偿器后东庄变电压曲线
一般用电负荷主要以电机、照明设备居多，呈感性，智能电容器的加入可以提供稳定的容性无功，同时又降低了装置的成本，SVG提
供调节部分的无功，使补偿更精细，响应速度更快。
3
、应用案例
2018
年2月13日晚21：00-23：45，山西临汾市汾西县10kV 876古郡铁厂线111号东庄变，容量为50kVA，出现最在低电压值：
151V
。
为解决该趟线路低电压问题，根据容量和所带负荷情况，在该趟线路末端加装50台动态电压补偿器。从电能质量终端上传至后台控制
系统东庄变测量数据图
3-1所示，可抬升末端用户电压至210V以上，显著提高了末端电压合格率。
2018
年9月21日，山西临汾市汾西县10kV 877桑原线刘家庄支线011号刘家庄变，容量为50kVA。该趟线路单相负荷较多，三相负荷
严重不平衡，变压器温升大，最低电压值
165V。在该趟线路变压器输出侧安装三相不对称可调输出无功补偿装置，从电能质量终端上传至
后台控制系统刘家庄变测量数据图
3-2所示，可看出投入三相不对称可调输出无功补偿装置前和后电压变化较平缓，电压保持在235V以
上，低电压治理效果明显。
图3-2 安装三相不对称可调输出无功补偿装置刘家庄变电压曲线
4
、结束语
本文针对农村配电网低电压问题，考虑供电距离过长、线路线径小、供电半径大，提出两种解决方案：在线路末端加装动态低压补偿
器、在配电变压器出口或线路末端三相不对称可调输出无功补偿装置，这两种解决方案可有效解决农村低压配电网低电压问题，降低低电
压带来的供电系统不稳定、损坏用电设备等危害。
参考文献：
[1]
翁锡安.农村低压配电网低电压问题分析.大众用电.2009.03
[2]
韩英.浅谈“低电压”治理的多种技术措施[J].中国高新技术企业.2012（04）
[3]
叶文水.探析农村低压配电网低电压问题[J].河南科技.2013（24）
[4]
吴克胜，周瑜，盖大忠，朱爱珍.青海配电网“低电压”治理探讨[J].青海电力，2015，04：4-7.
[5]
于晓牧.农村“低电压”问题分析与解决办法[J].陕西电力，2011.
[6]
余东旭.农村电网低电压综合治理[J].科技风，2012（25）.
[7]
崔正启.实施农村电网升级改造中的问题探讨[J].科技创新与应用，2013（18）.
