10kV及以下变电所设计规范GB50053－94第二节对建筑的要求第6.2.1条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。
配电室临街的一面不宜开窗。
第6.2.2条变压器室、配电室、电容器室的门应向外开启。
相邻配电室之间有门时，此门应能双向开启。
第6.2.3条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。
第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。
第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。
地（楼）面宜采用高标号水泥抹面压光。
配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。
第6.2.6条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。
长度大于60m时，宜增加一个出口。
当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。
第6.2.7条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。
4.10 对有关专业的要求4.10.1 可燃油油浸电力变压器室的耐火等级应为一级。
非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。
低压配电装置和低压电容器室的耐火等级不应低于三级。
4.10.2 有下列情况之一时，变压器室的门应为防火门：（1）变压器室位于高层主体建筑物内。
（2）变压器室附近堆有易燃物品或通向汽车库。
（3）变压器位于建筑物的二层或更高层。
（4）变压器位于地下室或下面有地下室。
（5）变压器室通向配电装置室的门。
（6）变压器室之间的门。
4.10.3 变压器室的通风窗，应采用非燃烧材料。
4.10.4 配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m，高度宜按不可拆卸部件最大高度加0.30m。
4.10.5 有下列情况之一时，油浸变压器室应设置容量为100%变压器油量的挡油设施或设置能将油排到安全处所的设施：（1）变压器室附近有易燃物品堆积的场所。
10kv及以下变电所设计规范-北京国信安科技术有限公司..docx
中华人民共和国国家标准10kV及以下变电所设计规范Code for design of 10kv & under electric substationGB50053－94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年11月1日第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。
第1.0.2条本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。
第1.0.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。
第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。
第1.0.5条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。
第1.0.6条 10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。
第二章所址选择第2.0.1条变电所位置的选择，应根据下列要求经技术、经济比较确定：一、接近负荷中心；二、进出线方便；三、接近电源侧；四、设备运输方便；五、不应设在有剧烈振动或高温的场所；六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；九、不应设在地势低洼和可能积水的场所。
第2.0.2条装有可燃性油浸电力变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。
10千伏以下变电所设计规范word资料11页
10kV及以下变电所设计规范GB50053－94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年11月1日第一章总则 (1)第二章所址选择 (2)第三章电气部分 (2)第一节一般规定 (2)第二节主接线 (3)第三节变压器选择 (4)第四节所用电源 (4)第五节操作电源 (5)第四章配变电装置 (5)第一节型式与布置 (5)第二节通道与围栏 (6)第五章并联电容器装置 (8)第一节一般规定 (8)第二节电气接线及附属装置 (8)第三节布置 (8)第六章对有关专业的要求 (9)第一节防火 (9)第二节对建筑的要求 (10)第三节采暖及通风 (10)第四节其他 (11)附录一名词解释 (11)第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。
第1.0.2条本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。
第1.0.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。
第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。
第1.0.5条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。
第1.0.6条10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。
第二章所址选择第2.0.1条变电所位置的选择，应根据下列要求经技术、经济比较确定：一、接近负荷中心；二、进出线方便；三、接近电源侧；四、设备运输方便；五、不应设在有剧烈振动或高温的场所；六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；九、不应设在地势低洼和可能积水的场所。
kV及以下变电所设计规范GB50394
10kV及以下变电所设计规范GB50053－94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年11月1日关于发布国家标准《10kV及以下变电所设计规范》的通知建标［1994］201号根据国家计委计综［1986］250号文的要求，由机械工业部中电设计研究院负责主编，会同有关单位共同修订的国家标准《10kV及以下变电所设计规范》，已经有关部门会审。
现批准《10kV及以下变电所设计规范》GB50053－94为强制性国家标准，自1991年11月1日起施行。
原国家标准《工业与民用10kV及以下变电所设计规范》GBJ53－83同时废止。
本规范由机械工业部负责管理，其具体解释等工作由机械工业部中电设计研究院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1994年3月23日第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。
第1.0.2条本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。
第1.0.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。
第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。
第1.0.5条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。
第1.0.6条10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。
第二章所址选择第2.0.1条变电所位置的选择，应根据下列要求经技术、经济比较确定：一、接近负荷中心；二、进出线方便；三、接近电源侧；四、设备运输方便；五、不应设在有剧烈振动或高温的场所；六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；九、不应设在地势低洼和可能积水的场所。
10KV及以下变电所设计要求规范 GB50053-94
标准文档10kV及以下变电所设计规范GB50053－94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年11月1日第一章总则 (1)第二章所址选择 (2)第三章电气部分 (3)第一节一般规定 (3)第二节主接线 (3)第三节变压器选择 (4)第四节所用电源 (5)第五节操作电源 (5)第四章配变电装置 (5)第一节型式与布置 (5)第二节通道与围栏 (6)第五章并联电容器装置 (8)第一节一般规定 (8)第二节电气接线及附属装置 (8)第三节布置 (9)第六章对有关专业的要求 (9)第一节防火 (9)第二节对建筑的要求 (10)第三节采暖及通风 (10)第四节其他 (11)附录一名词解释 (11)第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。
第1.0.2条本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。
第1.0.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。
第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。
第1.0.5条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。
第1.0.6条10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。
第二章所址选择第2.0.1条变电所位置的选择，应根据下列要求经技术、经济比较确定：一、接近负荷中心；二、进出线方便；三、接近电源侧；四、设备运输方便；五、不应设在有剧烈振动或高温的场所；六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；九、不应设在地势低洼和可能积水的场所。
10kv及以下变电所设计规范-
10kv及以下变电所设计规范第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便,确保设计质量,制订本规范。
第1.0.2条本规范适用于交流电压10kv及以下新建、扩建或改建工程的变电所设计。
第1.0.3条变电所设计应根据工程特点、规模和发展规划,正确处理近期建设和远期发展的关系,远近结合,以近期为主,适当考虑发展的可能。
第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素,合理确定设计方案。
第1.0.5条变电所设计采用的设备和器材,应符合国家或行业的产品技术标准,并应优先选用技术先进、经济适用和节能的成套设备和定型产品,不得采用淘汰产品。
第1.0.6条 10kv及以下变电所的设计,除应执行本规范的规定外,尚符合国家现行的有关设计标准和规范的规定。
第二章所址选择第2.0.1条变电所位置的选择,应根据下列要求经技术、经济比较确定:一、接近负荷中心；二、进出线方便；三、接近电源侧；四、设备运输方便；五、不应设在有剧烈振动或高温的场所；六、不宜设在多尘或有腐蚀性气体的场所,当无法远离时,不应设在污染源盛行风向的下风侧；七、不应设在厕所、浴室或其他经常积水场所的正下方,且不宜与上述场所相邻；八、不应设在有爆炸危险环境的正上方或正下方,且不宜设在有火灾危险环境的正上方或正下方,当与有爆炸或火灾危险环境的建筑物毗连时,应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；九、不应设在地势低洼和可能积水的场所。
第2.0.2条装有可燃性油浸电力变压器的车间内变电所,不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时,建筑物应采取局部防火措施。
第2.0.3条多层建筑中,装有可燃性油的电气设备的配电所、变电所应设置在底层靠外墙部位,且不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁。
第2.0.4条高层主体建筑内不宜设置装有可燃性油的电气设备的配电所和变电所,当受条件限制必须设置时,应设在底层靠外墙部位,且不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁,并应按现行国家标准《高层民用建筑设计防火规范》有关规定,采取相应的防火措施。
10KV及以下变电所设计规范
10KV及以下变电所设计规范
首先，10KV及以下变电所设计规范适用于额定电压为10KV及以下的
变电所，包括新建、改建和扩建的变电所。
规范的目的是确保变电所的设
计符合国家的安全要求，保证电力系统的稳定运行和供电质量。
规范要求设计人员在进行变电所设计时必须遵循以下原则：
1.安全可靠性原则：确保变电所的设计满足电力系统的安全可靠性要求，防止事故和故障的发生，并保证电力设备和人员的安全。
2.经济合理性原则：在满足安全可靠性要求的前提下，设计人员应根
据实际情况合理配置设备和布置变电站，以实现最经济的设计方案。
3.灵活适应性原则：设计人员应考虑到变电所未来可能的扩建和改造
需求，保证变电站具有一定的灵活性和可扩展性。
4.环境友好性原则：在设计过程中，应尽量减少对环境的污染和影响，采取有效的措施保护自然环境和生态系统的平衡。
根据规范的要求，设计人员在进行10KV及以下变电所的设计时需要
满足以下要求：
1.设计应满足电力系统的负荷需求，确保变电所能够稳定、可靠地供电，并能满足故障时的应急需求。
2.设计应符合电力系统的运行管理要求，包括设备的选择、配置和布置，以及对系统运行的监控和保护措施。
3.设计应满足变电所的安全要求，包括对电击、火灾等危险因素的预
防和控制措施，以及安全设施的设计和布置。
4.设计应考虑变电所的外部环境因素，如地震、风压、温度、湿度等，采取相应的措施保证设备和结构的安全稳定。
5.设计应满足建筑、消防、环保等相关法律法规的要求，并具备相应
的检测和监控措施。
10kv及以下变电所设计规范-
10kv及以下变电所设计规范第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便,确保设计质量,制订本规范。
第1.0.2条本规范适用于交流电压10kv及以下新建、扩建或改建工程的变电所设计。
第1.0.3条变电所设计应根据工程特点、规模和发展规划,正确处理近期建设和远期发展的关系,远近结合,以近期为主,适当考虑发展的可能。
第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素,合理确定设计方案。
第1.0.5条变电所设计采用的设备和器材,应符合国家或行业的产品技术标准,并应优先选用技术先进、经济适用和节能的成套设备和定型产品,不得采用淘汰产品。
第1.0.6条 10kv及以下变电所的设计,除应执行本规范的规定外,尚符合国家现行的有关设计标准和规范的规定。
第二章所址选择第2.0.1条变电所位置的选择,应根据下列要求经技术、经济比较确定:一、接近负荷中心；二、进出线方便；三、接近电源侧；四、设备运输方便；五、不应设在有剧烈振动或高温的场所；六、不宜设在多尘或有腐蚀性气体的场所,当无法远离时,不应设在污染源盛行风向的下风侧；七、不应设在厕所、浴室或其他经常积水场所的正下方,且不宜与上述场所相邻；八、不应设在有爆炸危险环境的正上方或正下方,且不宜设在有火灾危险环境的正上方或正下方,当与有爆炸或火灾危险环境的建筑物毗连时,应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；九、不应设在地势低洼和可能积水的场所。
第2.0.2条装有可燃性油浸电力变压器的车间内变电所,不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时,建筑物应采取局部防火措施。
第2.0.3条多层建筑中,装有可燃性油的电气设备的配电所、变电所应设置在底层靠外墙部位,且不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁。
第2.0.4条高层主体建筑内不宜设置装有可燃性油的电气设备的配电所和变电所,当受条件限制必须设置时,应设在底层靠外墙部位,且不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁,并应按现行国家标准《高层民用建筑设计防火规范》有关规定,采取相应的防火措施。
10kV及以下变电所设计规范
10kV及以下变电所设计规范GB50053－94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年11月1日第一章总则 (1)第二章所址选择 (2)第三章电气部分 (3)第一节一般规定 (3)第二节主接线 (3)第三节变压器选择 (4)第四节所用电源 (5)第五节操作电源 (5)第四章配变电装置 (5)第一节型式与布置 (5)第二节通道与围栏 (6)第五章并联电容器装置 (8)第一节一般规定 (8)第二节电气接线及附属装置 (8)第三节布置 (9)第六章对有关专业的要求 (9)第一节防火 (9)第二节对建筑的要求 (10)第三节采暖及通风 (10)第四节其他 (11)附录一名词解释 (11)第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。
第1.0.2条本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。
第1.0.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。
第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。
第1.0.5条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。
第1.0.6条10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。
第二章所址选择第2.0.1条变电所位置的选择，应根据下列要求经技术、经济比较确定：一、接近负荷中心；二、进出线方便；三、接近电源侧；四、设备运输方便；五、不应设在有剧烈振动或高温的场所；六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；九、不应设在地势低洼和可能积水的场所。
10kV及以下变电所设计规范
10kV及以下变电所设计规范GB50053－94第二节对建筑的要求第6.2.1条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。
配电室临街的一面不宜开窗。
第6.2.2条变压器室、配电室、电容器室的门应向外开启。
相邻配电室之间有门时，此门应能双向开启。
第6.2.3条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。
第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。
第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。
地（楼）面宜采用高标号水泥抹面压光。
配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。
第6.2.6条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。
长度大于60m时，宜增加一个出口。
当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。
第6.2.7条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。
4.10 对有关专业的要求4.10.1 可燃油油浸电力变压器室的耐火等级应为一级。
非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。
低压配电装置和低压电容器室的耐火等级不应低于三级。
4.10.2 有下列情况之一时，变压器室的门应为防火门：（1）变压器室位于高层主体建筑物内。
（2）变压器室附近堆有易燃物品或通向汽车库。
（3）变压器位于建筑物的二层或更高层。
（4）变压器位于地下室或下面有地下室。
（5）变压器室通向配电装置室的门。
（6）变压器室之间的门。
4.10.3 变压器室的通风窗，应采用非燃烧材料。
4.10.4 配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m，高度宜按不可拆卸部件最大高度加0.30m。
4.10.5 有下列情况之一时，油浸变压器室应设置容量为100%变压器油量的挡油设施或设置能将油排到安全处所的设施：（1）变压器室附近有易燃物品堆积的场所。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
2020年4月19日
十千瓦及以下变电
所设计规范

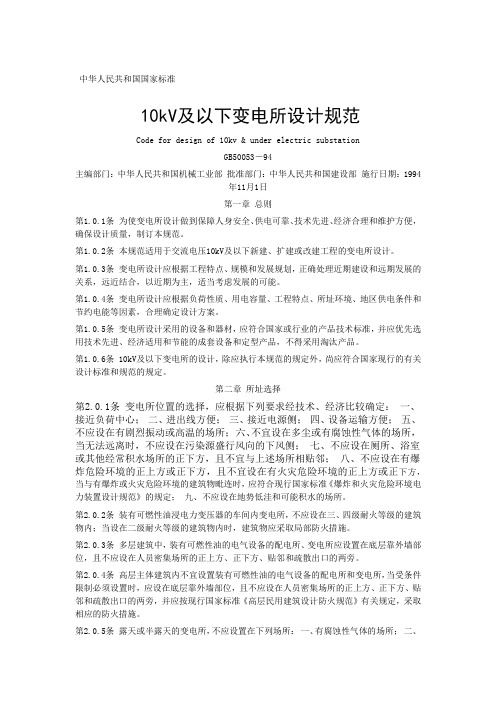

10kV及以下变电所设计规范
GB50053－94
主编部门：中华人民共和国机械工业部
批准部门：中华人民共和国建设部
施行日期：1994年11月1日
第一章 总则 ........................................................................................ 3
第二章 所址选择 ................................................................................ 4
第三章 电气部分 ................................................................................ 5
第一节 一般规定 .......................................................................... 5
第二节 主接线 .............................................................................. 6
第三节 变压器选择 ...................................................................... 8
第四节 所用电源 ........................................................................ 10
第五节 操作电源 ........................................................................ 10
第四章 配变电装置 .......................................................................... 11
第一节 型式与布置 .................................................................... 11
第二节 通道与围栏 .................................................................... 13
第五章 并联电容器装置 .................................................................. 16
第一节 一般规定 ........................................................................ 16
第二节 电气接线及附属装置 .................................................... 16
第三节 布置 ............................................................................... 17
文档仅供参考，不当之处，请联系改正。
3
2020年4月19日
第六章 对有关专业的要求 ............................................................... 18
第一节 防火 ............................................................................... 18
第二节 对建筑的要求 ................................................................ 20
第三节 采暖及通风 .................................................................... 21
第四节 其它 ............................................................................... 21
附录一 名词解释 ............................................................................. 22
第一章 总则
第1.0.1条
为使变电所设计做到保障人身安全、供电可靠、技术先
进、经济合理和维护方便，确保设计质量，制订本规范。
第1.0.2条
本规范适用于交流电压10kV及以下新建、扩建或改建工
程的变电所设计。
第1.0.3条
变电所设计应根据工程特点、规模和发展规划，正确处
理近期建设和远期发展的关系，远近结合，以近期为主，适当考
虑发展的可能。
第1.0.4条
变电所设计应根据负荷性质、用电容量、工程特点、所
址环境、地区供电条件和节约电能等因素，合理确定设计方案。
第1.0.5条
变电所设计采用的设备和器材，应符合国家或行业的产
品技术标准，并应优先选用技术先进、经济适用和节能的成套设
备和定型产品，不得采用淘汰产品。
文档仅供参考，不当之处，请联系改正。
4
2020年4月19日
第1.0.6条
10kV及以下变电所的设计，除应执行本规范的规定外，
尚应符合国家现行的有关设计标准和规范的规定。
第二章 所址选择
第2.0.1条
变电所位置的选择，应根据下列要求经技术、经济比较
确定：
一、接近负荷中心；
二、进出线方便；
三、接近电源侧；
四、设备运输方便；
五、不应设在有剧烈振动或高温的场所；
六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应
设在污染源盛行风向的下风侧；
七、不应设在厕所、浴室或其它经常积水场所的正下方，且不宜
与上述场所相贴邻；
八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有
火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的
建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力
装置设计规范》的规定；
九、不应设在地势低洼和可能积水的场所。
第2.0.2条
装有可燃性油浸电力变压器的车间内变电所，不应设在
文档仅供参考，不当之处，请联系改正。
5
2020年4月19日
三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内
时，建筑物应采取局部防火措施。
第2.0.3条
多层建筑中，装有可燃性油的电气设备的配电所、变电
所应设置在底层靠外墙部位，且不应设在人员密集场所的正上
方、正下方、贴邻和疏散出口的两旁。
第2.0.4条
高层主体建筑内不宜设置装有可燃性油的电气设备的配
电所和变电所，当受条件限制必须设置时，应设在底层靠外墙部
位，且不应设在人员密集场所的正上方、正下方、贴邻和疏散出
口的两旁，并应按现行国家标准《高层民用建筑设计防火规范》
有关规定，采取相应的防火措施。
第2.0.5条
露天或半露天的变电所，不应设置在下列场所：
一、有腐蚀性气体的场所；
二、挑檐为燃烧体或难燃体和耐火等级为四级的建筑物旁；
三、附近有棉、粮及其它易燃、易爆物品集中的露天堆场；
四、容易沉积可燃粉尘、可燃纤维、灰尘或导电尘埃且严重影响
变压器安全运行的场所。
第三章 电气部分
第一节 一般规定
第3.1.1条
配电装置的布置和导体、电器、架构的选择，应符合正
