角度位移传感器原理及其应用
位移传感器的工作原理
位移传感器的工作原理一、引言位移传感器是一种用于测量物体位置变化的装置，广泛应用于工业、机械、汽车等领域。
本文将详细介绍位移传感器的工作原理，包括传感器的类型、工作原理及其应用。
二、传感器类型位移传感器根据测量原理的不同可分为多种类型，常见的有电阻式、电容式、电感式和光电式传感器。
1. 电阻式传感器：利用电阻值的变化来测量位移，常见的有电位器和应变片传感器。
电位器传感器通过测量电阻器的滑动片位置来确定位移大小，而应变片传感器则是通过测量应变片的形变来计算位移。
2. 电容式传感器：利用电容值的变化来测量位移，常见的有平行板电容传感器和微型电容传感器。
平行板电容传感器通过测量电容板之间的距离变化来计算位移，而微型电容传感器则是通过测量电容器的电容值变化来确定位移。
3. 电感式传感器：利用电感值的变化来测量位移，常见的有线圈式电感传感器和变压器式电感传感器。
线圈式电感传感器通过测量线圈的感应电动势来计算位移，而变压器式电感传感器则是通过测量变压器的感应电动势变化来确定位移。
4. 光电式传感器：利用光电效应来测量位移，常见的有光电编码器和激光位移传感器。
光电编码器通过测量光电传感器接收到的光信号来计算位移，而激光位移传感器则是通过测量激光束的反射位置来确定位移。
三、传感器工作原理不同类型的位移传感器具有不同的工作原理，下面将分别介绍几种常见的传感器工作原理。
1. 电阻式传感器工作原理：电位器传感器的工作原理是利用滑动片与电阻器之间的接触面积的变化来改变电阻值，从而测量位移。
应变片传感器的工作原理是利用应变片的形变来改变电阻值，从而测量位移。
2. 电容式传感器工作原理：平行板电容传感器的工作原理是利用电容板之间的距离变化来改变电容值，从而测量位移。
微型电容传感器的工作原理是利用电容器的电容值变化来测量位移。
3. 电感式传感器工作原理：线圈式电感传感器的工作原理是利用线圈感应电动势的变化来测量位移。
变压器式电感传感器的工作原理是利用变压器的感应电动势变化来测量位移。
位移传感器
位移传感器又称为线性传感器，是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量。
在生产过程中，位移的测量一般分为测量实物尺寸和机械位移两种。
按被测变量变换的形式不同，位移传感器可分为模拟式和数字式两种。
模拟式又可分为物性型和结构型两种。
位移传感器的主要分类根据运动方式直线位移传感器：直线位移传感器的功能在于把直线机械位移量转换成电信号。
为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。
传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。
将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求，因为由温度变化引起的阻值变化不会影响到测量结果。
角度位移传感器：角度位移传感器应用于障碍处理：使用角度传感器来控制你的轮子可以间接的发现障碍物。
原理非常简单：如果马达角度传感器构造运转，而齿轮不转，说明你的机器已经被障碍物给挡住了。
此技术使用起来非常简单，而且非常有效；唯一要求就是运动的轮子不能在地板上打滑（或者说打滑次数太多），否则你将无法检测到障碍物。
一个空转的齿轮连接到马达上就可以避免这个问题，这个轮子不是由马达驱动而是通过装置的运动带动它：在驱动轮旋转的过程中，如果惰轮停止了，说明你碰到障碍物了。
根据材质电位器式位移传感器：它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。
普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。
但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。
图1中的电位器式位移传感器的可动电刷与被测物体相连。
物体的位移引起电位器移动端的电阻变化。
阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。
通常在电位器上通以电源电压，以把电阻变化转换为电压输出。
线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。
位移传感器的应用原理
位移传感器的应用原理1. 什么是位移传感器位移传感器（Displacement Sensor），也称为位移检测器（Displacement Detector），是一种用于测量目标物体或系统位置变化的设备。
它能够将物体的位移转化为电信号输出，实现对位移变化的监测和测量。
2. 位移传感器的工作原理位移传感器的工作原理可以分为以下几种类型：2.1 电压型位移传感器电压型位移传感器是基于电容或电感原理工作的。
当物体的位移发生变化时，电容或电感的量值也随之变化，进而产生电压信号的变化。
通过测量电压信号的变化，可以确定位移的大小。
2.2 光电型位移传感器光电型位移传感器基于光学原理，通过测量反射光或透射光的变化来确定位移的大小。
当物体位移时，反射或透射光的强度也会发生变化，传感器通过测量光强信号的变化来计算位移大小。
2.3 磁电型位移传感器磁电型位移传感器是基于磁敏材料的磁电效应原理工作的。
通过测量物体位移时磁场的变化来确定位移的大小。
当物体位移时，磁场也会发生变化，传感器通过测量磁场信号的变化来计算位移大小。
2.4 弹性元件型位移传感器弹性元件型位移传感器使用弹性元件（如弹簧、弹片等）作为测量原理。
当物体位移时，弹性元件会产生变形，测量变形的大小可以确定位移的大小。
3. 位移传感器的应用位移传感器具有广泛的应用领域，常见的应用包括但不限于以下几个方面：3.1 工业自动化领域在工业自动化领域中，位移传感器常用于测量机械设备的位置变化、控制部件的运动轨迹等。
通过位移传感器的信号，可以实现对机械设备的精密控制和监测。
3.2 汽车制造领域在汽车制造领域，位移传感器被广泛应用于测量车辆悬挂系统的运动、发动机的位移、制动和油门的位置等。
通过位移传感器的数据，可以为汽车制造商提供关键的运动参数，用于改进汽车性能和安全性。
3.3 医疗仪器领域在医疗仪器领域，位移传感器常用于测量和监测器械的位置和运动，如手术机器人的操作臂、心脏起搏器的位置等。
位移传感器的工作原理
位移传感器的工作原理一、引言位移传感器是一种用于测量物体位置或位移的装置，广泛应用于工业自动化、机械制造、航空航天等领域。
本文将详细介绍位移传感器的工作原理及其应用。
二、工作原理位移传感器的工作原理基于不同的物理原理，主要包括电容式、电感式、光电式和磁电式等。
1. 电容式位移传感器电容式位移传感器利用被测量物体与传感器之间的电容变化来测量位移。
当被测物体移动时，与传感器之间的电容会发生变化，传感器通过测量电容的变化来确定位移的大小。
电容式位移传感器具有高精度、高灵敏度和无接触的优点，适用于微小位移的测量。
2. 电感式位移传感器电感式位移传感器利用线圈之间的电感变化来测量位移。
当被测物体移动时，线圈之间的电感会发生变化，传感器通过测量电感的变化来确定位移的大小。
电感式位移传感器具有高精度和耐用性好的特点，适用于中小位移的测量。
3. 光电式位移传感器光电式位移传感器利用光电效应来测量位移。
传感器发射一束光线，当被测物体移动时，光线会被遮挡或反射，传感器通过测量光线的变化来确定位移的大小。
光电式位移传感器具有高精度和快速响应的特点，适用于高速位移的测量。
4. 磁电式位移传感器磁电式位移传感器利用磁场的变化来测量位移。
传感器通过测量磁场的变化来确定位移的大小。
磁电式位移传感器具有高精度和耐用性好的特点，适用于大范围位移的测量。
三、应用领域位移传感器在各个领域都有广泛的应用，下面介绍几个常见的应用领域。
1. 工业自动化位移传感器在工业自动化中常用于测量机械设备的位移，如机械臂的运动范围、传送带的位置等。
通过位移传感器的测量数据，可以实现机械设备的精确控制和自动化操作。
2. 机械制造位移传感器在机械制造中广泛应用于测量机械零件的位移和位置。
例如，用于测量机床的刀具位置、传送带的位置、液压缸的伸缩长度等。
通过位移传感器的测量数据，可以保证机械零件的精确加工和装配。
3. 航空航天位移传感器在航空航天领域中被用于测量飞行器的位移和姿态。
位移传感器的原理及应用
位移传感器的原理及应用原理位移传感器是一种用于测量物体或系统的位移或运动的装置，它可以将物体的运动转换成可量化的电信号。
位移传感器常用于工业自动化、机械制造和科学研究等领域。
以下是几种常见的位移传感器原理：1. 光电编码器原理光电编码器是一种基于光电效应的位移传感器。
它由一个发光器和一个接收器构成。
发光器向目标物体发射光束，随着物体的运动，接收器接收到不同的光信号，并将其转换为电信号。
通过分析电信号的变化，可以计算出物体的位移。
2. 拉丝位移传感器原理拉丝位移传感器通过拉动一根带有刻度的导丝来测量物体的位移。
导丝与被测物体相连，当物体发生位移时，导丝也会随之拉动。
通过测量导丝的拉伸程度，可以确定物体的位移，并将其转换为电信号进行输出。
3. 容积位移传感器原理容积位移传感器是一种基于液体容积变化的位移传感器。
它通常由两个与被测物体相连的空心体积固定的部件组成。
当被测物体发生位移时，容积固定的部件会产生形变，进而导致液体的容积变化。
通过测量液体的容积变化，可以确定物体的位移。
应用位移传感器在许多领域中被广泛应用。
以下是几个常见的应用领域：1. 工业自动化在工业自动化中，位移传感器常用于测量机器人、加工设备和传送带等设备的位移和运动。
通过监测这些设备的位移，可以实现自动化生产过程的控制和优化。
2. 机械制造位移传感器在机械制造中起到关键作用。
它们可以用于测量机械零件的位移和位置，例如汽车零件、航空航天设备和精密仪器。
通过对位移数据的收集和分析，可以提高机械设备的性能和精度。
3. 科学研究位移传感器在科学研究中被广泛应用，例如物理学、生物学和地质学等领域。
通过测量物体的位移和运动，科学家可以研究物质的性质和行为。
位移传感器也可以用于记录地震、气候和环境的变化。
4. 建筑工程在建筑工程中，位移传感器可以用于监测建筑物的位移和变形。
它们可以帮助工程师评估建筑物的结构稳定性，并及时发现和修复潜在的安全隐患。
5. 医疗设备在医疗设备中，位移传感器可以用于测量患者的身体位移和运动。
位移传感器工作原理及应用

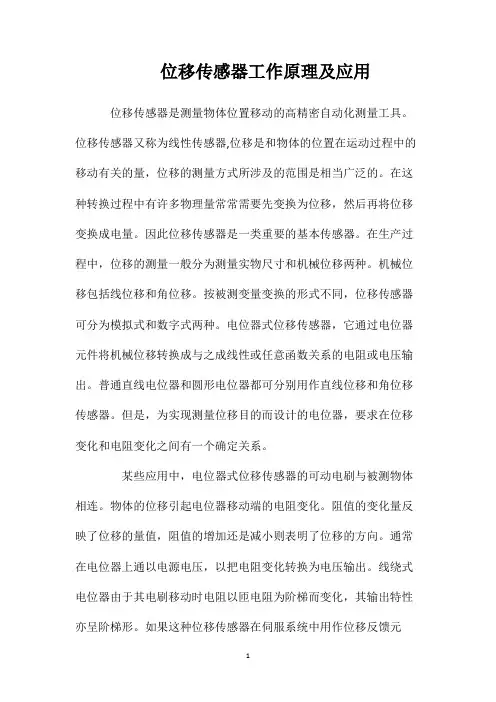

位移传感器工作原理及应用位移传感器是测量物体位置移动的高精密自动化测量工具。
位移传感器又称为线性传感器,位移是和物体的位置在运动过程中的移动有关的量，位移的测量方式所涉及的范围是相当广泛的。
在这种转换过程中有许多物理量常常需要先变换为位移，然后再将位移变换成电量。
因此位移传感器是一类重要的基本传感器。
在生产过程中，位移的测量一般分为测量实物尺寸和机械位移两种。
机械位移包括线位移和角位移。
按被测变量变换的形式不同，位移传感器可分为模拟式和数字式两种。
电位器式位移传感器，它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。
普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。
但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。
某些应用中，电位器式位移传感器的可动电刷与被测物体相连。
物体的位移引起电位器移动端的电阻变化。
阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。
通常在电位器上通以电源电压，以把电阻变化转换为电压输出。
线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。
如果这种位移传感器在伺服系统中用作位移反馈元
件，则过大的阶跃电压会引起系统振荡。
因此在电位器的制作中应尽量减小每匝的电阻值。
电位器式位移传感器的另一个主要缺点是易磨损。
它的优点是：结构简单，输出信号大，使用方便，价格低廉。
角度传感器原理
角度传感器原理
角度传感器是一种用于测量物体角度的装置。
它的工作原理基于光学、电阻、电感或霍尔效应等物理原理。
光学角度传感器利用了物体的旋转对光传感器输出信号产生影响的原理。
光传感器通过探测光线的强度变化来测量角度。
通常使用旋转的圆盘或光栅来改变光线的通量，从而通过读取光传感器输出信号的变化来计算角度。
电阻角度传感器基于变阻原理工作。
它在转子和定子之间放置了一个可变电阻元件，当转子旋转时，电阻值会随之变化。
通过测量电阻值的变化，就可以计算出转子的角度。
这种传感器结构简单、成本较低，但精度较低，适用于一些对精度要求不高的应用。
电感角度传感器利用了磁场对线圈电感值的影响。
当转子旋转时，磁场的变化会导致线圈的电感值发生变化，通过测量电感值的变化，就可以计算出转子的角度。
这种传感器的精度较高，但也相对较贵。
霍尔效应角度传感器基于霍尔元件产生的霍尔电压的变化来测量角度。
霍尔元件是一种能够感知磁场的器件，通过测量霍尔电压的变化，可以判断磁场的方向和强度，从而计算出角度。
这种传感器具有灵敏度高、响应速度快的特点，广泛应用于需要高精度角度测量的领域。
总而言之，角度传感器的工作原理可以是光学、电阻、电感或
霍尔效应等物理原理。
选择合适的角度传感器取决于具体应用的要求，包括精度、响应速度、成本等方面。
角度传感器原理
角度传感器原理
角度传感器是一种能够测量物体角度的装置，它可以通过不同的原理来实现角
度的测量，如光电、电容、电感等原理。
角度传感器的原理是基于物体的角度变化而产生的信号变化，通过测量这些信号的变化来获取物体的角度信息。
光电原理是角度传感器常用的原理之一，它利用光电效应来测量物体的角度。
光电传感器通过发射一束光线，并利用光电二极管来接收光线的反射，当物体的角度发生变化时，光线的反射位置也会发生变化，从而产生不同的电信号。
通过测量这些电信号的变化，就可以得到物体的角度信息。
另一种常用的原理是电容原理，电容角度传感器利用物体与电容传感器之间的
电容变化来测量角度。
当物体的角度发生变化时，与电容传感器的距离也会发生变化，从而导致电容值的变化。
通过测量电容值的变化，就可以得到物体的角度信息。
除此之外，角度传感器还可以利用电感原理、磁电效应等原理来实现角度的测量。
这些原理各有特点，可以根据不同的应用场景来选择合适的角度传感器原理。
总的来说，角度传感器原理是通过测量物体角度变化产生的信号变化来获取角
度信息的一种技术手段。
它在工业控制、航空航天、汽车电子等领域有着广泛的应用，为实现精准的角度测量提供了重要的技术支持。
随着科技的不断发展，相信角度传感器原理会有更多的创新和应用，为各行各业带来更多的便利和效益。
