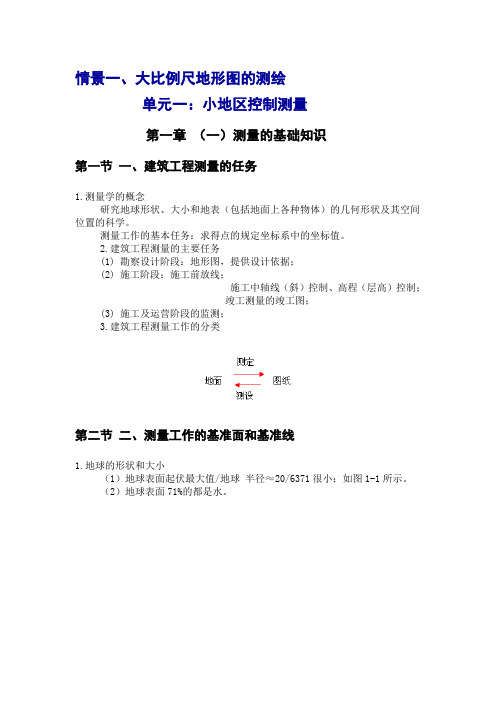

情景一、大比例尺地形图的测绘单元一：小地区控制测量第一章（一）测量的基础知识第一节一、建筑工程测量的任务1.测量学的概念研究地球形状、大小和地表（包括地面上各种物体）的几何形状及其空间位置的科学。
测量工作的基本任务：求得点的规定坐标系中的坐标值。
2.建筑工程测量的主要任务(1) 勘察设计阶段：地形图，提供设计依据；(2) 施工阶段：施工前放线；施工中轴线（斜）控制、高程（层高）控制；竣工测量的竣工图；(3) 施工及运营阶段的监测；3.建筑工程测量工作的分类第二节二、测量工作的基准面和基准线1.地球的形状和大小（1）地球表面起伏最大值/地球半径≈20/6371很小；如图1-1所示。
（2）地球表面71%的都是水。
图 1-1 地球的形状2.测量工作的基准面和基准线铅垂线：某点的重力方向线，可用悬挂垂球的细线方同来表示；水平线：与铅垂线正交的直线；水平面：与铅垂线正交的平面称为水平面；水准面：处处与重力方向垂直的连续曲面，任何自由静止的水面都是水准面；大地水准面：与不受风浪和潮汐影响的静止海水面相吻合的水准面。
铅垂线、大地水准面是测量工作的基准线和基准面。
第三节三、地面点位的确定1.确定地面点位的方法测量工作的实质：确定地面点的空间位置。
点的空间位置（三维）=该点在水准面或水平面（球面或平面）的位置（二维）+该点到大地水准面的铅垂距离（一维）。
如图1-2所示。
图 1-2 三维空间2.地面点的高程绝对高程——地面点到大地水准面的铅垂距离，简称高程：用H表示，如。
如图1-3所示。
图1-3 地面点高程3.地面点的坐标（1）地理坐标（2）平面直角坐标以西南角为坐标原点，纵轴为X轴，横轴为Y轴， X轴正向为正北方向，负向为正南方向，Y轴正向为正东方向，负向为正西方向（上北下南左西右东），象限以顺时针方向编号。
如图1-4所示。
4.空间直角坐标空间直角坐标主要用于卫星定位。
图1-4 平面直角坐标象限第四节四、以水平面代替水准面的限度1.在10km为半径的圆面积之内进行距离测量时，可以用水平面代替水准面，而不需考虑地球曲率对距离的影响。
