第九章 看组合体视图

合集下载

机械识图-项目4__组合体视图的绘制与识读

机械识图-项目4__组合体视图的绘制与识读
图 4-13 基本体的截交线
机械识图——项目4 组合体视图的绘制与识读
组合体中常出现的情况两个基本形体相交,这种基本形体相交得到的立体, 叫相贯体,其表面交线称为相贯线,如图 4-14 所示。
图 4-14 相贯体与相贯线 两回转体的相贯线一般为封闭的空间曲线,个别情况为直线,且为两回转体 表面的共有线和分界线,其形状取决于两相交回转体的形状、相对位置和大小。
(a)立体图
(b)正确 图 4-5 两表面相切及画法
(c)错误
机械识图——项目4 组合体视图的绘制与识读
二、组合体三视图的画法
1 形体分析
假想把组合体分成若干个基本体,明确各基本体的形状、相互之间的位置、 组合形式以及表面的连接关系,这种分析方法称为形体分析法。
如图 4-6 的支撑座,可分解为底板、立板和肋板三部分。
(a)尺寸
(b)选择基准
图 4-10 支撑座的尺寸分析
机械识图——项目4 组合体视图的绘制与识读
由长度方向尺寸基准注出底板上圆孔与右端面的定位尺寸 28;由宽度方向尺 寸基准注出底板上两圆孔的定位尺寸 12;由高度方向尺寸基准注出立板上圆孔与 底面的定位尺寸 22;最后再标注立板与右端面的定位尺寸 4,标注上述尺寸(图 4-11a、b、d)。
机械识图——项目4 组合体视图的绘制与识读
一、圆柱-圆柱的相贯线
1 两直径不等圆柱的相贯线
图 4-15a、b 所示为两直径不等的圆柱垂直相贯的立体图和三视图。
a)立体图
b)三视图
c) 简化画法
图 4-15 正交圆柱相贯线及简化画法 在一般情况下,如无特殊要求,常用圆弧代替相贯线的简化画法,具体作图
a)表面不平齐
b) 表面平齐
图 4-3 两表面平齐与不平齐及画法

9章 组合体的三维实体造型

9章 组合体的三维实体造型

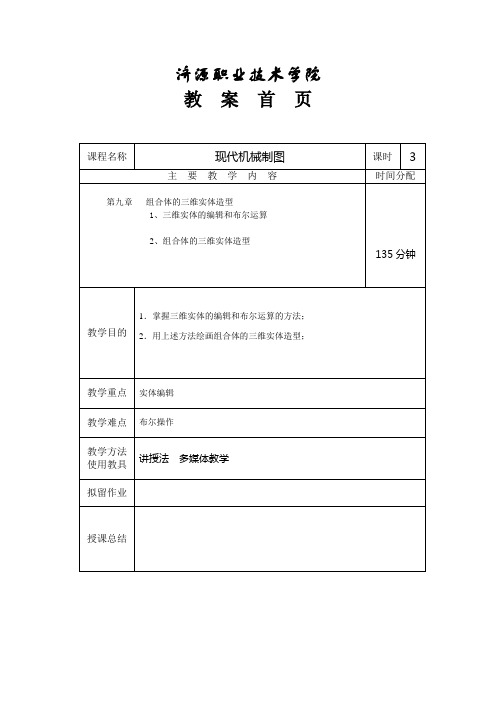

济源职业技术学院教案首页第九章组合体的三维实体造型本章重点;三维实体编辑命令、本章难点;实体剖切、倒角,圆角命令本章要求;能熟练运用各种命令,做出符合要求的三维实体造型四、本章内容:§9-1 三维实体的编辑和布尔运算;实体模型具有线框模型和表面模型所没有的体的特征,其内部是实心的,所以用户可以对它进行各种编辑操作,如穿孔、切割、倒角和布尔运算,也可以分析其质量、体积、重心等物理特性。

而且实体模型也能为一些工程应用,如数控加工、有限元分析等提供数据。

创建实体模型的方法归纳起来主要有两种;一种是利用系统提供的基本实体创建对象来生成实体模型;另一种是由二维平面图形通过拉伸旋转等方式生成三维实体模型。

前者只能创建一些基本实体,如长方体、圆柱体、圆椎体、球体等;而后者则可以创建出许多形状复杂的三维实体模型,是三维实体建模中一个非常有效的手段。

对三维实体不仅可以进行复制、删除、移动等操作(其操做方法与二维图形的编辑类似,不再介绍)而且可以进行三维阵列、三维镜像、三维旋转、对齐等命令。

一、三维阵列;用于在三维空间中将实体进行矩形或环形阵列。

该命令可用于大量性通用构件模型的阵列复制,用户只需创建好一个实体,就可将该实体按一定的顺序在三维空间中排列,极大地减少工作量。

命令格式:◆命令行:3Darray(回车)◆菜单:[修改]→[三维操作]→[三维阵列]◆工具栏:单击[修改]工具栏上的[阵列]按钮步骤:1)输入命令:3Darray(回车)。

2)选择矩形阵列或环形阵列。

3)如果用户选择矩形阵列,系统提示输入阵列的行数、列数、层数以及行距、列距和层距:如果选择环形阵列,则系统提示阵列环形的中心点坐标、复制数目、阵列的环绕角度。

在创建环形阵列时,如果旋转角度输入为负值,则表示沿顾时针方向阵列;输入正值,则表示沿逆时针方向阵列。

4)选择实体对象.5)回车。

二、三维镜像命令格式:◆命令行:Mirror3D(回车)◆菜单栏:[修改]→[三维操作] →[三维镜像]◆工具栏:单击[修改]工具栏上的[镜像]按钮步骤:1)输入命令:Mirror3D(回车)。

(完整版)组合体视图画法教案

(完整版)组合体视图画法教案

学生自我评价报告
知识掌握情况
01
通过课程学习,学生对组合体的形成、分类、视图画法和尺寸
标注等知识点有了较为全面的掌握。
技能提升情况
02
通过实践练习,学生的空间想象能力、形体分析能力和绘图技
能得到了显著提升。
学习态度与习惯
03
学生普遍表现出积极的学习态度和良好的学习习惯,能够按时
完成作业和课堂任务。
表面交线的分类
根据两立体表面的相对位置,表 面交线可分为相贯线和截交线。
表面交线在组合体视图中的识别
识别方法
在组合体视图中,表面交线通常表现为视图中的图线或图线的 组合。识别表面交线需要分析视图中图线的形成原因和含义, 判断其是否为两个或多个立体表面的交线。
识别步骤
首先分析组合体的结构特点,确定可能产生表面交线的部位; 其次根据投影规律,在相应视图上寻找表面交线的投影;最后 根据表面交线的性质,判断其类型及空间位置。
局部放大图
对于组合体中细小结构或 复杂部分,可以采用局部 放大图进行详细表示,以 便于理解和加工。
简化画法
对于某些不影响整体理解 的局部细节,可以采用简 化画法进行表示,如省略 某些圆角、倒角等。
注意事项
在使用局部放大图和简化 画法时,应注意保持与原 图的投影关系一致,并标 注必要的尺寸和说明。
04
通过大量的空间思维训练题和实例分析,提高学 生的空间想象能力和分析能力,为后续的组合体 视图识读打下基础。
典型组合体结构分析举例
叠加型组合体 以叠加型组合体为例,详细讲解其结构特点、视图表达方 法和识读技巧,通过实例演示叠加型组合体的视图绘制过 程。
切割型组合体 以切割型组合体为例,介绍其结构特点、视图表达方法和 识读要点,通过实例演示切割型组合体的视图绘制过程。

组合体 精品课件

组合体 精品课件
返回
(一)组合体的形体分析
组合体——由两个或两个以上的基本形体组成的物体。 两个简单形体的结合情况为:叠加、相切、相贯和切割。 形体分析法——把形状较复杂的立体分析成基本几何体构成
的方法。 分析时要明确组合方式;各基本形体的相对位置和表面连接
关系 。
下图所示的机件可看成由底板、肋板、支撑 板和套筒组成的。
例题一
例题二
例题三
返回
【例1】
作图步骤:
1、形体分析;
2、确定安放位置和正立 面投影图的投影方向;
3、确定投影图数量,选 比例,定图幅; 4、绘制投影图 5、标注尺寸
6、检查无误后,按规定 线型加深图线
正立面投影方向
返回
步骤一
返回
步骤二
返回
步骤三
返回
步骤四
返回
步骤五
返回
完成
返回
(五)识读组合体视图

画读 图图

1.识读要点
(一) 必须几个视图对应联系起来看 (二) 明确视图中线框和图线的含义 (三) 从反映形体特征的视图开始 (四) 联系起来综合构思
一个视图不能确定物体的形状
1.几个视图联系起来识读
一个视图一般是不能确定物体形状的,有时两个视图也不能确 定物体的形状。如图所示的几个物体,虽然它们的主视图是相 同的,但由于俯视图、左视图不同,形状差别很大;
[例4-4] 读懂图4-19所示支座的视图。
⑴分解视图
从主视图着手,将图形 分解成若干部分,如图中 的1、2、3三个部分。
图4-19 形体分析法读图
⑵投影关系 ⑶单个想象
根据视图间投影规律,找出分解后各组成部分 在各视图中的投影。
根据分解后各组成部分的视图想象出各 自的空间形状,如下图所示。

工程制图课件:组合体的三视图

工程制图课件:组合体的三视图

组合体的三视图
在运用形体分析法时一般应注意三点: (1) 要把复杂的组合体合理地分解为若干个基本形体,以有利于问题简单化。 (2) 要正确地分析各基本形体的形状、相对位置和组合形式,以便于分析两形体表面之间的连接关系,正确 绘制其视图。 (3) 该方法只是假想地把组合体进行分解,形体仍是一个完整的组合体,而不是产生了多个形体。 2. 线面分析法 线面分析法,就是在运用形体分析法的基础上,对组合体中一些比较复杂的局部,结合线、面分析,如分 析形体的表面形状、面与面的相对位置、表面之间的交线等,来帮助想象出该组合体的完整形状。 每一个视图都是由图线(粗实线或虚线)和由图线围成的封闭线框组成的。进行线面分析,实质上就是分析视 图中一些图线和线框的含义。搞清这些图线和线框的含义,对画图和读图是很有帮助的。 (1) 图线的含义。视图中的每条图线,可能是下面的三种情况之一:① 组合体上平面或曲面的积聚性;② 组合体上两个面的交线;③ 组合体上曲面的转向轮廓线。
组合体的三视图
2. 选择主视图 该支座的摆放位置如图3-18(a)所示,其符合自然位置原则。 图3-19是支座从前后左右四个不同方向观察得到的视图。应用实体原则可以发现,“A”向视图优于“C” 向视图,“B”向视图优于“D”向视图;再针对“A”向视图和“B”向视图,使用特征原则和实体原则进行分 析比较:如果把“A”向作为主视图,其左视图为“B”向视图;如果把“B”向作为主视图,其左视图为“D” 向视图。因此应当选择“A”向视图作为支座的主视图。主视图确定后,其他视图也随之确定。
组合体的三视图
第一节 概述 第二节 画组合体三视图 第三节 读组合体三视图
组合体的三视图
第一节 概 述
组合体的三视图
一、组合体的组合形式 既然组合体是由若干个基本体按照一定的方式方法组合而成的,那么,在绘制或阅读组合体视图时就必须 分析和研究组合体的组合形式。组合体的组合形式分为叠加和挖切两大类,如图3-1所示。

4.4 组合体视图的读图方法

4.4 组合体视图的读图方法

方法二 :通过基本体图形的重复绘制来完成组合
体读图、绘图练习。
这是一个采用了叠加和截切 两种组合方式形成的组合体。 为了便于形体分析,可先将 主视图和俯视图中的缺口去 除,此时可从两个视图中的 矩形对应情况看出,形体是 由两个立方体组合而成。
绘制第三视图的步骤
阅读组合体视图的一般方法是: 将各视图中的每个图框,根据投影关 系,分别对应,由此构思出每个图框 所表示的是一个什么样的基本体;在 搞清每个基本体的基础上,再根据各 图框之间的相对位置,搞清各基本体 之间的相对位置关系,由此将它们组 合起来构思出组合体的整体形状。
不同的形体可能形成相同的单一视图
相邻表面的交线画法
非共面
非共面
非共面
共面
组合体读图过程
图4-11 综合构思的材料制作,
不需要制作得非常准确,只要制作出大概的形状即 可。当模型制作的数量足够多后,读图时头脑中自 会清晰地想象出形体的立体形象,此时便可直接绘 制第三视图而不必再制作模型。
一个视图不能确 定物体的空间唯 一性。几个视图 联系起来读。
——从反映形状特征的视图读起
读懂线条\线框的含义 1.线条的含义: 1)积聚性表面的投影(特 殊位置表面); 2)两表面交线的投影; 3)转向轮廓线的投影. 2.封闭线框的含义: 1)平面投影; 2)曲面投影; 3)曲面与其切平面投影.

读组合体视图的基本方法

读组合体视图的基本方法
组合体视图的基本方法包括以下几个方面:
1. 划分视图:将整个系统或对象划分为多个组件或子系统,并为每个组件或子系统创建视图。

这有助于减少视图的复杂性,并使每个视图关注特定的功能或责任。

2. 定义接口:确定每个组件或子系统之间的接口和交互方式。

接口定义了组件之间的通信协议和数据交换格式。

通过定义清晰的接口,可以确保组件之间的互操作性,并减少耦合。

3. 描述组件:为每个组件绘制相应的组件图,描述其内部结构和功能。

组件图可以包括组件的类图、对象图、部署图等,以及组件之间的关系和依赖关系。

4. 组合组件:将划分的组件按照相应的规则组合起来,形成整体的组合体视图。

组合可以采用包含关系、组合关系、访问关系等方式进行,以实现组件之间的协作和合作。

5. 定义视图间关系:确定不同视图之间的关系和依赖关系。

这可以通过引用其他视图、引入共享视图元素、撰写视图间关系描述等方式实现。

视图间关系有助于理解整个系统的架构和行为。

6. 更新视图:根据系统的变化和需求演化,及时更新组合体视图。

视图的更新可以涉及添加、修改、删除组件,调整组件之间的关系等操作。

通过视图的更新,可以反映系统的演化和改进。

7. 分析和评估:对组合体视图进行分析和评估,以确定其是否满足系统的需求和质量属性。

分析和评估可以包括性能分析、安全分析、可靠性分析等,以确保组合体视图的可行性和可信度。

通过以上基本方法,可以帮助构建清晰、一致和有效的组合体视图,从而更好地理解和设计复杂的系统。

读组合体视图方法

读组合体视图方法组合体视图方法是一种用于理解和描述系统、组织或问题的方法。

它通过将系统或问题分解为不同的组成部分,并在一个整体框架中进行组合,以提供对系统或问题的全面理解。

下面将详细介绍组合体视图方法及其应用。

一、组合体视图方法的基本原则:1. 分解和组合:组合体视图方法将系统或问题分解为多个组成部分,并在一个整体框架中进行组合。

通过分解和组合,可以更好地理解系统的复杂性和相互联系。

2. 组织结构:组合体视图方法通过建立组织结构来描述系统的层次结构和组成关系。

这种组织结构可以是层次结构、网格结构或其他形式。

通过组织结构,可以清晰地描述系统的层次结构和组成关系,并更好地理解系统的整体架构。

3. 多维描述:组合体视图方法允许从多个维度描述系统。

这些维度可以包括功能、结构、行为、性能等。

通过多维描述,可以全面地了解系统的各个方面,并找出系统中的问题和瓶颈。

4. 可迭代:组合体视图方法是一个可迭代的过程。

每次迭代都可以通过分解和组合来深入理解系统。

随着迭代次数的增加,对系统的理解也会更加深入和全面。

二、组合体视图方法的应用:1. 系统分析与设计:组合体视图方法可以用于系统分析与设计。

通过对系统进行分解和组合,可以更好地理解系统的整体结构和组成部分之间的关系。

这有助于设计出更健壮和可扩展的系统。

2. 组织管理:组合体视图方法可以应用于组织管理。

通过将组织分解为多个部门和职能,以及将这些部门和职能组合成一个整体,可以更好地理解组织的层次结构和组成关系。

这有助于优化组织的管理架构和业务流程。

3. 问题解决:组合体视图方法可以用于问题解决。

通过将问题分解为多个子问题,并在一个整体框架中进行组合,可以更好地理解问题的本质和解决方法。

这有助于找出问题的根本原因,并提供有效的解决方案。

4. 项目管理:组合体视图方法可以应用于项目管理。

通过将项目分解为多个子任务,并在一个整体框架中进行组合,可以更好地理解项目的工作流程和关键路径。

《机械制图》公开课教案看组合体视图

《机械制图》公开课教案-看组合体视图一、教学目标:1. 让学生理解组合体的概念,掌握组合体的视图表达方法。

2. 培养学生阅读组合体视图的能力,提高空间想象力。

3. 引导学生运用制图知识,解决实际问题,培养学生的动手能力。

二、教学内容:1. 组合体的概念及分类2. 组合体的视图表达方法3. 组合体视图的阅读与分析4. 组合体视图的绘制与标注5. 组合体视图在实际工程中的应用案例三、教学重点与难点:1. 教学重点:组合体的概念,组合体的视图表达方法,组合体视图的阅读与分析。

2. 教学难点:组合体视图的绘制与标注,组合体视图在实际工程中的应用。

四、教学方法与手段:1. 教学方法:采用讲授法、实践法、讨论法相结合。

2. 教学手段:利用多媒体课件、模型、图纸等教学资源。

五、教学过程:1. 导入新课:通过展示实际工程中的组合体零件,引导学生思考组合体的概念及在工程中的应用。

2. 知识讲解:讲解组合体的概念、分类,重点讲解组合体的视图表达方法。

3. 实践操作:学生分组进行组合体模型搭建,锻炼空间想象力,体会组合体视图的表达方法。

4. 案例分析:分析实际工程中的组合体视图,培养学生阅读组合体视图的能力。

6. 课堂总结:总结本节课所学内容,强调组合体视图在工程中的重要性。

7. 课后作业:布置有关组合体视图的练习题,巩固所学知识。

8. 教学反思:根据学生的反馈,调整教学方法与手段,提高教学质量。

六、教学评价:1. 学生能准确理解组合体的概念,并能熟练运用视图表达方法。

2. 学生能够阅读和分析组合体视图,理解其含义。

3. 学生能独立完成组合体视图的绘制和标注,并正确应用到实际问题中。

七、教学拓展:1. 探讨组合体视图在现代制造业中的应用和发展趋势。

2. 介绍计算机辅助设计(CAD)在机械制图中的应用,让学生了解现代制图技术。

八、教学资源:1. 多媒体课件:包含组合体视图的讲解、实例分析等内容。

2. 模型:实体模型或3D打印模型,用于学生实践操作和理解。

读组合体视图


同时进行分析,这样才能准确地想象出物体的形状。
(2)从反映形体特征的视图看起 所谓反映物体形体特征是指反映形体的形状特征和位置特征。
通常,主视图作为最重要的视图,通常能较多反映物体的形状特征。 因而,读图时一般先从主视图入手,但有时组成组合体的各形体的 形状和位置特征不一定全部集中在主视图上。此时,必须善于找出 反映形状特征的那个视图,再联系其相应投影,这样就便于想象其 形状与位置。如图4-16中的支座是由三个基本形体叠加而成的,主 视图反映了支架的形状特征,也反映了形体Ⅰ的形状特征;而俯视 图则主要反映形体Ⅱ的形状特征;左视图主要反映形体Ⅲ的形状特 征。在看图时,要善于抓住反映各组成部分形状特征较多的视图。
图4-14 看图过程
由此可见,看图是画图的逆过程。就是说, 看图时要运用与 画图相反的思维方法——投影的可逆性,在头脑中形成投 射的原始空间状态,才能将图看懂。
1.1读图的基本要领
1.看图时是应注意的几个问题
(1)把几个视图按投影关系联系起来看
一般情况下,一个视图不能确定组合体的唯一形状, 一个视图只反映两个方向的大小尺寸和相对位置关系。除 了圆锥圆柱等一些回转体在图中借助符号Ф、R、S能用一 个视图确定立体的形状外,一般一个视图可能与多个形体
2)从俯视图入手。 从中间的侧平面为界把组合体分成C、D两部分,如图8-18c所 示;
3)从左视图入手。 根据E、F两封闭线框将组合体又可分成E、F两部分,如图818d所示。
(a)
(b)
(c)
(d)
图4-18 分析线框想形体
很明显,分析的方法不同,分开后各部分形体的繁简
程度也就不同,如第三种分法的形体F,比原来的形体还 复杂。因此,第一种与第二种分析方法比较简单,这两种 比较,第一种分法就更接近原物形状。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第九章看组合体视图第九章看组合体视图§9-1 概述§9-1 概述

一、看图时应注意的几个问题看图是根据画出的视图想象出组合体空间形状。看图时要运用形体分析的方法,分析构成组合体的各基本立体形状及他们之间的相对位置、连接关系,从而想象出组合体空间形状。

㈠要把几个视图按投影关系联系起来进行分析

例如:俯视图不同,两个立体截然不同。§9-1 概述㈡注意找出反映组合体各部分形体特征的视图

俯视图反映底板形体特征

左视图反映肋板形体特征

主视图反映立板形体特征

结论:反映组合体各组成部分的形体特征,可以在各个视图上表示。§9-1 概述㈢分析视图中的封闭线框,划分基本形体

ABF

ED

C

ABFDCE显然,FE的划分不如前两种。左视图投

射方向主视图投

射方向

§9-1 概述二、组合体的投影分析㈠视图与空间组合体的对应关系俯视图投射方向

上上

下下

左右右后后前

前§9-1 概述㈡视图上的几何元素与空间组合体上几何元素的对应关系

结论:视图上的点有时候在空间组合体上表示一个点,有时候在空间组合体上表示一条直线。

s'a'b'b

a

S

AB

点的对应关系§9-1 概述Qc'd'

q'

结论:视图上的直线有时候在空间组合体上表示一个平面,有时候在空间组合体上表示一条直线。

C

D

直线的对应关系§9-1 概述a'bcd

D

结论:视图上的线框有时候在空间组合体上对应一个线框,线框可能是一个平面或孔等等。

多边形线框的对应关系§9-1 概述相邻两线框的对应关系

a'b'

cd

结论:视图上相邻两线框在空间组合体上是错开的或相交的。

e"f"

F§9-1 概述㈠视图与视图间几何元素的对应关系

a'

Aabb"

a"b'

高平齐

长对正结论:

视图与视图之间以及对应的几何元素之间都要满足投影上的对应关系——长对正、高平齐、宽相等。通常从最能反映物体形状特征的视图入手,分析该物体的基本组成。然后运用投影规律想象出它们的形状和连接关系,直至想象出整个物体的形状。

§9-2形体分析法§9-2形体分析法形体分析法是看组合体视图的基本方法。㈠分析视图12

3§9-2形体分析法1

312

§9-2形体分析法312

33

12

3

12§9-3线面分析法§9-3线面分析法

看三维形体的视图时,在采用形体分析法的基础上,对局部较难看懂的地方,还常常需要运用线面分析的方法帮助看图。线面分析法是分析视图中的封闭线框和图线的投影关系,看懂物体表面的位臵和形状,直至想出物体的形状。§9-3线面分析法首先用形体分析的方法看懂物体的某些结构。例如右图中上部的形体。然后再运用线面分析的方法分析下部分的形体。有时候,分析出关键的一两个线框就能看懂物体。线面分析和形体分析方法经常结合一起使用。§9-3线面分析法a’c'dd"c"fACBGa"af'cb'g'

e'd'f’

eg"

bg

e"b"从本例可以

看出,看三维形体的投影图,应将形体分析法和线面分析法结合起来使用。以形体分析法为基础,必要时再运用线面分析法§9-3 线面分析法在看图时,如果投影图的线条较为密集,可以利用直尺、三角板和分规等绘图工具,以避免弄错视图间的对应关系。§9-3 线面分析法工具的使用

利用直尺或丁字尺检查高平齐

利用丁字尺和三角板检查长对正

利用圆规检查宽相等和长度§9-4 由两视图补画第三视图§9-4 由两视图补画第三视图

由已知两视图补画第三视图是提高看图能力,培养空间想象能力的重要手段,下面以机座为例说明其具体的方法与步骤。

1

23

㈠看懂已知两视图本例中的组合体按照主视图可以划分为三个线框。1底板、2圆柱体、3肋板。§9-4 由两视图补画第三视图首先想象出每个组成部分的大致形状,以及它们相互之间空间的连接关系——错开、相交、共面还是相切。

1

23§9-4 由两视图补画第三视图再进一步想象出形体的细节。

然后根据投影关系,着手绘制第三视图。§9-4 由两视图补画第三视图

①逐一画出各个局部结构。②添加各个局部结构的细节。

③检查、按顺序加深图线。④修改、擦除多余图线,再次检查、完成。§9-4 由两视图补画第三视图有时候,还要对某些关键表面进行校对。

P'

PP"§9-5 组合体的构形训练一、组合体的构型原则二、构形设计的基本方法三、根据已知两视图,构想组合体的空间形状,补画第三视图

四、根据物体的一个视图补画其它视图,以确定物体的空间形状

§9-5 组合体的构形训练1.功能原则:组合体是各种零件的抽象与简化,因此组合体的构型应符合功能上对零件结构的设计要求。

一、组合体的构型原则§9-5 组合体的构形训练2.工艺性原则:构思出的物体要经过加工才能形成产品,因此,构思出来的组合体应符合零件的结构工艺要求且便于成形。组合体的构形不但要合理,而且要易于实现,避免设计出不能加工或加工极为困难的组合体。

§9-5 组合体的构形训练3.美学原则:构思出的物体应稳定、协调和美观,体现静中蕴动的造型艺术。为了使组合体具有稳定、平衡的效果,常设计成对称的结构。设计非对称组合体时应注意形体的分布,以获得力学与视觉上的稳定性和平衡感。

§9-5 组合体的构形训练4.创新性原则:构形应具有丰富的想象力和奇妙的创造力。

在满足已知条件的前提下,构形应充分发挥空间想象能力,设计出具有多种不同风格的形体。

§9-5 组合体的构形训练1.组合:将若干个基本形体按一定的规律进行叠加和拼接

而构成新的整体形状的方法称为组合。

§9-5 组合体的构形训练二、构形设计的基本方法2.切割:通过对基本形体作不同的切割或穿孔而形成新的组合体的方法称为切割。

§9-5 组合体的构形训练

(a)(b)(c)(d)(e)(f)(g)

(h)3.组合后再切割:将若干个基本体按一定的规律进行叠加和拼接后再进行切割而构成新的形体的方法称为组合后再切割的方法。

§9-5 组合体的构形训练

(a)(b)§9-5 组合体的构形训练

三、根据已知两视图,构想组合体的空间形状,补画第三视图根据已知视图,构想组合体的空间形状,将其补画为能表达形体确定形状的三视图,是训练空间想象能力的有效方法。§9-5 组合体的构形训练例1 补画第三视图

形状比较规则的、两面投影为矩形的立体主要有以下四种情形。

思考:还有多少种方案?§9-5 组合体的构形训练+

-±

还有吗?§9-5 组合体的构形训练+-

±还有很多种……§9-5 组合体的构形训练例2 补画第三视图例3 补画第三视图§9-5 组合体的构形训练

㈡根据物体的一个视图补画其它视图以确定物体的空间形状

根据物体的一个视图补画其它视图往往有许多种构想,本题中仅就补画平面立体给出了一部分答案。
