OLED CELL制程及设备介绍
OLED
分类
（一）从器件结构上进行分类 OLED，是一种有机电致发光器件，由比较特殊的有机材料构成的，按照其结构的不同可以将其划分为四种 类型，即单层器件、双层器件、三层器件以及多层器件。 （1）单层器件 单层器件也就是在器件的正、负极之间接入一层可以发光的有机层，其结构为衬底/ITO/发光层/阴极。在这 种结构中由于电子、空穴注入、传输不平衡，导致器件效率、亮度都较低，器件稳定性差。 （2）双层器件 双层器件是在单层器件的基础上,在发光层两侧加入空穴传输层（HTL）或电子传输层（ETL），克服了单层 器件载流子注入不平衡的问题，改善了器件的电压-电流特性，提高了器件的发光效率。 （3）三层器件 三层器件结构是应用最广泛的一种结构，其结构为衬底/ITO/HTL/发光层/ETL/阴极。这种结构的优点是使激 子被局限在发光层中，进而提高器件的效率。
电子产品领域中，OLED应用最为广泛的就是智能手机，其次是笔记本、显示屏、电视、平板、数码相机等 领域，由于OLED显示屏色彩更加浓艳，并且可以对色彩进行调教（不同显示模式），因此在实际应用中非常广 泛，特别是当今的曲面电视，广受群众的好评。
这里需要提一点VR技术，LCD屏观看VR设备有非常严重的拖影，但在OLED屏幕中会缓解非常多，这是因 为OLED屏是点亮光分子，而液晶是光液体流动。因此，在16年OLED屏幕正式超越了LCD屏，成为了手机界的 新宠儿。
（3）电子和空穴的再结合。当器件发光层界面处的电子和空穴达到一定数目时，电子和空穴会进行再结合并 在发光层产生激子。
（4）激子的退激发光。
显示技术
分类
优势
1、OLED显示技术依制程方式分为高分子制程及小分子制程两类，高分子制程(PLED)因不需薄膜制程，故 设备投资及生产成本均远低于TFT-LCD(类似CD—R以旋转涂布spin-coating方式涂模)，较利于大尺寸显示器的 发展。但由于PLED每个颜色的衰减常数不同，因此产品多彩化不但困难，产品使用寿命也因而受到影响。小分 子有机电激发光元件虽在多彩化方面优于高分子有机电激发光元件，但设备投资及生产成本较高(因采加热蒸镀方 式蒸镀多层有机薄膜材料，为避免材料间的相互污染，故必须使用价格昂贵的多腔体的真空设备，且驱动电压大 及产出率较低。

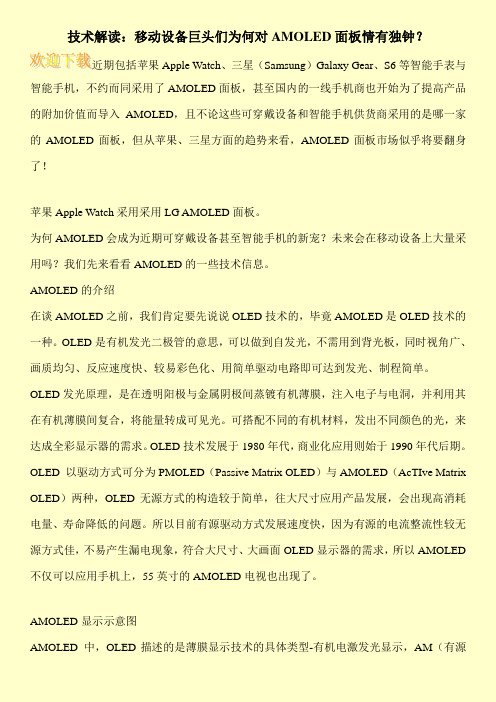

技术解读：移动设备巨头们为何对AMOLED面板情有独钟？
技术解读：移动设备巨头们为何对AMOLED面板情有独钟？近期包括苹果Apple Watch、三星（Samsung）Galaxy Gear、S6等智能手表与智能手机，不约而同采用了AMOLED面板，甚至国内的一线手机商也开始为了提高产品的附加价值而导入AMOLED，且不论这些可穿戴设备和智能手机供货商采用的是哪一家的AMOLED面板，但从苹果、三星方面的趋势来看，AMOLED面板市场似乎将要翻身了！苹果Apple Watch采用采用LG AMOLED面板。
为何AMOLED会成为近期可穿戴设备甚至智能手机的新宠？未来会在移动设备上大量采用吗？我们先来看看AMOLED的一些技术信息。
AMOLED的介绍在谈AMOLED之前，我们肯定要先说说OLED技术的，毕竟AMOLED是OLED技术的一种。
OLED是有机发光二极管的意思，可以做到自发光，不需用到背光板，同时视角广、画质均匀、反应速度快、较易彩色化、用简单驱动电路即可达到发光、制程简单。
OLED发光原理，是在透明阳极与金属阴极间蒸镀有机薄膜，注入电子与电洞，并利用其在有机薄膜间复合，将能量转成可见光。
可搭配不同的有机材料，发出不同颜色的光，来达成全彩显示器的需求。
OLED技术发展于1980年代，商业化应用则始于1990年代后期。
OLED 以驱动方式可分为PMOLED（Passive Matrix OLED）与AMOLED（AcTIve Matrix OLED）两种，OLED无源方式的构造较于简单，往大尺寸应用产品发展，会出现高消耗电量、寿命降低的问题。
所以目前有源驱动方式发展速度快，因为有源的电流整流性较无源方式佳，不易产生漏电现象，符合大尺寸、大画面OLED显示器的需求，所以AMOLED 不仅可以应用手机上，55英寸的AMOLED电视也出现了。
AMOLED显示示意图AMOLED 中，OLED描述的是薄膜显示技术的具体类型-有机电激发光显示，AM（有源。
oled 工艺名词
OLED的工艺名词包括以下几种：
PMOLED（被动式，Passive Matrix，又称无源驱动OLED）：制程相对简单，结构单纯，但缺点是不容易制作成大尺寸。
AMOLED（主动式，Active Matrix，又称有源驱动OLED）：是OLED 技术的主流产品，广泛应用于手机、平板电脑等平板显示中。
LTPS-AMOLED（低温多晶硅技术-有源驱动OLED）：制作工艺囊括了显示面板行业的诸多尖端技术。
此外，OLED工艺中还有COF封装工艺和COP封装工艺。
COF英文全称为Chip On Film，是将屏幕的IC芯片集成在柔性材质的PCB板上，然后弯折至屏幕下方，可以进一步缩小边框，提升屏占比。
COP 英文全称为Chip On Pi，是一种全新的屏幕封装工艺，可视为专为柔性OLED屏幕定制的完美封装方案。
OLED技术综述
OLED技术综述摘要：回顾了OLED的发展史，介绍了OLED的原理和它的发展现状，简述了它在各个领域中的应用，分析它的特点，对OLED进行评价，分析它的不足关键词：OLED，显示技术，发展前景1.发展历史OLED即有机发光二极管（Organic Light-Emitting Diode），又称为有机电激光显示（Organic Electroluminesence Display, OELD）。
1987，美国柯达公司的C.W.Tang（邓青云）和S.A.VanSlyke等人采用了超薄膜技术，用透明导电膜作阳极，AlQ3作发光层，三芳胺作空穴传输层，Mg/Ag 合金作阴极，制成了双层有机电致发光器件。
该器件可在较低直流电压（约10V）驱动下，产生高亮度（1000cd/m2）。
他们公开发表了关于冷发光材料和设备结构的文章，提出了制造小分子提出了制造小分子有机荧光材料发射层和传输层超薄多层材料的方法．揭开了有机发光显示器研究热潮的序幕。
1990年.剑桥大学Cavendish实验室的Bun_ou小s等人，研制成功用聚对苯乙烯(PPV)作发光材料制成聚合物电致发光器件巴使聚合物发光材料也开始受到科学家们的广泛关注．进一步推动了有机发光显示技术的研究与发展。
之后，越来越多的厂商投入到OLED组建的研发中。
全球主要厂商动态2.OLED原理简介OLED是一种有机材料制成的薄膜发光器件．由ITO透明电极和金属电极分别作为0LED的阳极和阴极。
OLED的发光原理及显示器驱动方式与LED(发光二极管，内部构造见图2)十分相似，当元件受到直流电（Direct Current；DC）所衍生的顺向偏压时，外加之电压能量将驱动电子（Electron）与空穴（Hole）分别由阴极与阳极注入元件，当两者在传导中相遇、结合，即形成所谓的电子-空穴复合（Electron-Hole Capture）。
而当化学分子受到外来能量激发後，若电子自旋（Electron Spin）和基态电子成对，则为单重态（Singlet），其所释放的光为所谓的荧光（Fluorescence）；反之，若激发态电子和基态电子自旋不成对且平行，则称为三重态（Triplet），其所释放的光为所谓的磷光Phosphorescence）。
2021年OLED产业研究报告
2021年OLED产业研究报告一、OLED主流趋势显现1.1 OLED产业扬帆起航OLED（Organic Light-Emitting Diode）称为有机发光二极管，是继CRT与LCD技术后的第三代显示技术，具有自发光、每个像素独立照明等特性，广泛应用于手机、智能穿戴设备、笔电、平板等领域。
从OLED结构来看，基层支撑起整个OLED屏幕，阴级将电子注入设备后通过电子注入层和传输层有效地注入到发光层，空穴从阳极进入，通过空穴注入层和传输层向发光层迁移，空穴和电子在发光层形电子空穴对，即激子，激子辐射跃迁而以光的形式释放出能量。
LCD显示屏是传统显示市场主流的技术应用。
在新型显示领域，各家面板厂商加码OLED生产线的扩张，产业趋势明确。
OLED相较于LCD屏幕，其显示技术更适合柔性屏、全面屏、屏下指纹解锁、屏下摄像头等技术的搭建，并且在厚度、能耗、温度、抗摔性和对比度等方面更具优势。
根据产品类别，OLED可以分为刚性和柔性屏幕，两者在产品规格上无本质差异，但柔性屏幕可塑性强，支持弯曲折叠，比刚性屏幕更加轻薄。
根据驱动方式的不同，OLED分为主动矩阵式（AMOLED）和被动矩阵式（PMOLED）。
PMOLED结构简单，制造难度小，成本较低，主要应用在车用显示、游戏机等中小型显示器领域。
AMOLED在性能方面优势显著，是当前主流的技术路线，但制造良率较低，技术壁垒高，主要应用于数码相机、电视机等、智能手机等中大型显示器中。
OLED面板的制备工艺分为阵列、成盒、模组三个阶段。
阵列段（Array）工艺将素玻璃基板经过镀膜、清洗、成膜、曝光、刻蚀和退火等步骤制成LTPS（低温多晶硅）驱动电路。
成盒段（Cell）制程通过高精度金属掩膜板将有机发光材料和阴阳极等材料蒸镀在基板上，结合驱动电路形成发光元器件，最后在无氧的环境中进行封装。
模组段（Module）主要负责切割、进行面板点亮测试、贴附偏光板、连接驱动IC和柔性电路板FPC等。
cmos oled 制程
cmos oled 制程
CMOS OLED制程是一种将有机发光二极管（OLED）集成到CMOS 集成电路上的制造工艺。
CMOS（亦称为互补金属氧化物半导体）是一种集成电路制造技术，而OLED是一种利用有机化合物发光的显示技术。
将它们结合起来可以实现高分辨率、高对比度和低功耗的显示器件。
在CMOS OLED制程中，首先需要在CMOS基板上制备出CMOS电路。
然后，在CMOS电路上面层叠有机发光二极管。
这就要求在CMOS工艺中加入OLED的制造步骤，通常是在CMOS工艺的金属层之上进行OLED的制备。
这样可以在CMOS芯片上实现显示功能，从而节省空间和降低制造成本。
CMOS OLED制程的优势包括高集成度、低功耗、高对比度、快速响应速度和柔性显示的可能性。
此外，CMOS OLED还可以实现在大尺寸显示屏上的应用，例如电视和显示墙等。
然而，CMOS OLED 制程也面临着工艺复杂度高、成本较高以及寿命和稳定性等方面的挑战。
总的来说，CMOS OLED制程是一种前景广阔的显示技术，它结
合了CMOS集成电路和OLED显示的优点，可以应用于各种便携式设备和大尺寸显示屏，并有望成为未来显示技术的发展方向之一。
