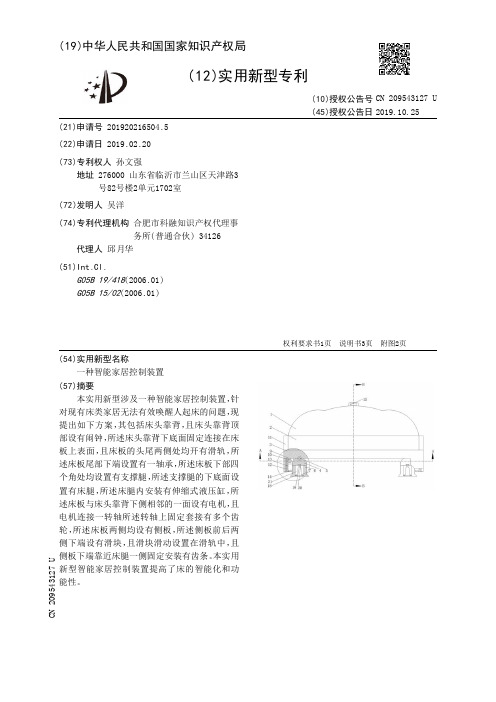

【CN209543127U】一种智能家居控制装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920216504.5(22)申请日 2019.02.20(73)专利权人 孙文强地址 276000 山东省临沂市兰山区天津路3号82号楼2单元1702室(72)发明人 吴洋 (74)专利代理机构 合肥市科融知识产权代理事务所(普通合伙) 34126代理人 邱月华(51)Int.Cl.G05B 19/418(2006.01)G05B 15/02(2006.01)(54)实用新型名称一种智能家居控制装置(57)摘要本实用新型涉及一种智能家居控制装置，针对现有床类家居无法有效唤醒人起床的问题，现提出如下方案，其包括床头靠背，且床头靠背顶部设有闹钟，所述床头靠背下底面固定连接在床板上表面，且床板的头尾两侧处均开有滑轨，所述床板尾部下端设置有一轴承，所述床板下部四个角处均设置有支撑腿，所述支撑腿的下底面设置有床腿，所述床腿内安装有伸缩式液压缸，所述床板与床头靠背下侧相邻的一面设有电机，且电机连接一转轴所述转轴上固定套接有多个齿轮，所述床板两侧均设有侧板，所述侧板前后两侧下端设有滑块，且滑块滑动设置在滑轨中，且侧板下端靠近床腿一侧固定安装有齿条。
本实用新型智能家居控制装置提高了床的智能化和功能性。
权利要求书1页 说明书3页 附图2页CN 209543127 U 2019.10.25C N 209543127U权 利 要 求 书1/1页CN 209543127 U1.一种智能家居控制装置，包括床头靠背(1)，且床头靠背(1)顶部设有闹钟(15)，其特征在于，所述床头靠背(1)下底面固定连接在床板(3)上表面，所述床板(3)上表面活动放置一个床垫(2)，且床板(3)的头尾两侧处均开有滑轨(16)，所述床板(3)尾部下端设置有一轴承(17)，所述床板(3)下部四个角处均设置有支撑腿(4)，且支撑腿(4)的顶面和床板(3)的底面之间设置有铰链(5)，所述支撑腿(4)的下底面设置有床腿(6)，所述床腿(6)内安装有伸缩式液压缸(7)，所述床板(3)与床头靠背(1)下侧相邻的一面设有电机(9)，且电机(9)连接一转轴(8)，且转轴(8)设置在床板(3)尾部下端的轴承(17)内，所述转轴(8)上固定套接有多个齿轮(10)，所述床板(3)两侧均设有侧板(11)，所述侧板(11)前后两侧下端设有滑块(12)，且滑块(12)滑动设置在滑轨(16)中，且侧板(11)下端靠近床腿(6)一侧固定安装有齿条(13)，齿轮(10)与齿条(13)啮合连接，所述侧板(11)下端靠近床板(3)一侧固定设有限位块(14)。

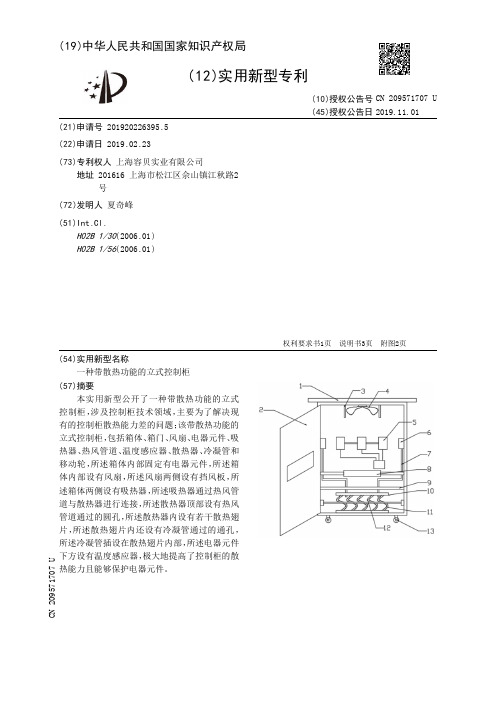

【CN209571707U】一种带散热功能的立式控制柜【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920226395.5(22)申请日 2019.02.23(73)专利权人 上海容贝实业有限公司地址 201616 上海市松江区佘山镇江秋路2号(72)发明人 夏奇峰 (51)Int.Cl.H02B 1/30(2006.01)H02B 1/56(2006.01)(54)实用新型名称一种带散热功能的立式控制柜(57)摘要本实用新型公开了一种带散热功能的立式控制柜，涉及控制柜技术领域，主要为了解决现有的控制柜散热能力差的问题；该带散热功能的立式控制柜，包括箱体、箱门、风扇、电器元件、吸热器、热风管道、温度感应器、散热器、冷凝管和移动轮，所述箱体内部固定有电器元件，所述箱体内部设有风扇，所述风扇两侧设有挡风板，所述箱体两侧设有吸热器，所述吸热器通过热风管道与散热器进行连接，所述散热器顶部设有热风管道通过的圆孔，所述散热器内设有若干散热翅片，所述散热翅片内还设有冷凝管通过的通孔，所述冷凝管插设在散热翅片内部，所述电器元件下方设有温度感应器，极大地提高了控制柜的散热能力且能够保护电器元件。
权利要求书1页 说明书3页 附图2页CN 209571707 U 2019.11.01C N 209571707U权 利 要 求 书1/1页CN 209571707 U1.一种带散热功能的立式控制柜，包括箱体(1)、箱门(2)、风扇(4)、电器元件(5)、吸热器(6)、热风管道(7)、温度感应器(8)、散热器(10)、冷凝管(12)和移动轮(13)，其特征在于，所述箱体(1)内部固定有电器元件(5)，所述箱体(1)内部设有风扇(4)，所述风扇(4)两侧设有挡风板(3)，所述箱体(1)两侧设有吸热器(6)，所述吸热器(6)通过热风管道(7)与散热器(10)进行连接，所述散热器(10)通过顶部的圆孔与热风管道(7)连接，所述热风管道(7)插设在散热器(10)内部，所述散热器(10)内设有若干散热翅片(11)，所述散热器(10)和电器元件(5)之间通过隔板(9)进行分离，所述散热翅片(11)通过内部的通孔与冷凝管(12)连接，所述冷凝管(12)插设在散热翅片(11)内部，所述电器元件(5)下方设有温度感应器(8)。
【CN209543105U】一种具有无线控制自动断电装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920652528.5(22)申请日 2019.05.08(73)专利权人 深圳市科视连电子科技有限公司地址 518100 广东省深圳市南山区桃源街道留仙大道南山云谷二期八栋210室(72)发明人 张劲 (74)专利代理机构 深圳胜博时代专利代理事务所(普通合伙) 44506代理人 黄海艳(51)Int.Cl.G05B 19/042(2006.01)(54)实用新型名称一种具有无线控制自动断电装置(57)摘要本实用新型公开了一种具有无线控制自动断电装置，包括主机，所述主机的后端外表面固定安装有橡胶阻尼垫，所述橡胶阻尼垫的后端外表面设有安装板，所述安装板的两端外表面均开设有螺栓孔，所述安装板的后端固定连接有固定螺栓，所述主机的前端外表面固定安装有开启按钮与关闭按钮，所述开启按钮位于关闭按钮的一侧，所述主机的前端外表面位于开启按钮与关闭按钮的下方的位置设有指示灯，所述主机的前端下方固定安装有接线板，所述接线板的外表面设有接线口，所述主机的上端一侧固定安装有接头，所述接头的上端固定连接有天线。
本实用新型能够无线控制装置的通断电，而且能够提高装置的使用效果，具有实用性。
权利要求书1页 说明书3页 附图3页CN 209543105 U 2019.10.25C N 209543105U权 利 要 求 书1/1页CN 209543105 U1.一种具有无线控制自动断电装置，包括主机（1），其特征在于，所述主机（1）的后端外表面固定安装有橡胶阻尼垫（2），所述橡胶阻尼垫（2）的后端外表面设有安装板（3），所述安装板（3）的两端外表面均开设有螺栓孔（4），所述安装板（3）的后端固定连接有固定螺栓（5），所述主机（1）的前端外表面固定安装有开启按钮（6）与关闭按钮（7），所述开启按钮（6）位于关闭按钮（7）的一侧，所述主机（1）的前端外表面位于开启按钮（6）与关闭按钮（7）的下方的位置设有指示灯（8），所述主机（1）的前端下方固定安装有接线板（9），所述接线板（9）的外表面设有接线口（10），所述主机（1）的上端一侧固定安装有接头（11），所述接头（11）的上端固定连接有天线（12），所述主机（1）的内部设有红外接收模块（13），所述主机（1）的内部位于红外接收模块（13）的一侧的位置设有信号放大模块（14），所述主机（1）的内部位于信号放大模块（14）的一侧的位置设有微控制器（15），所述主机（1）的内部位于微控制器（15）的一侧的位置设有开关控制模块（16）。

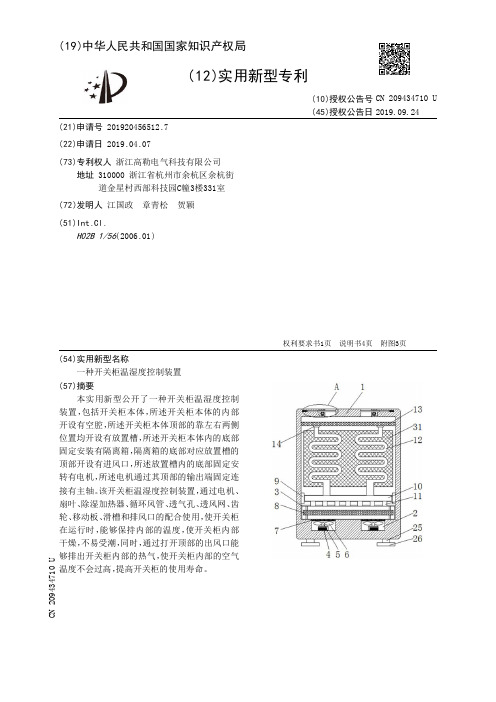

【CN209434710U】一种开关柜温湿度控制装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920456512.7(22)申请日 2019.04.07(73)专利权人 浙江高勒电气科技有限公司地址 310000 浙江省杭州市余杭区余杭街道金星村西部科技园C幢3楼331室(72)发明人 江国政 章青松 贺颖 (51)Int.Cl.H02B 1/56(2006.01)(54)实用新型名称一种开关柜温湿度控制装置(57)摘要本实用新型公开了一种开关柜温湿度控制装置，包括开关柜本体，所述开关柜本体的内部开设有空腔，所述开关柜本体顶部的靠左右两侧位置均开设有放置槽，所述开关柜本体内的底部固定安装有隔离箱，隔离箱的底部对应放置槽的顶部开设有进风口，所述放置槽内的底部固定安转有电机，所述电机通过其顶部的输出端固定连接有主轴。
该开关柜温湿度控制装置，通过电机、扇叶、除湿加热器、循环风管、透气孔、透风网、齿轮、移动板、滑槽和排风口的配合使用，使开关柜在运行时，能够保持内部的温度，使开关柜内部干燥，不易受潮，同时，通过打开顶部的出风口能够排出开关柜内部的热气，使开关柜内部的空气温度不会过高，提高开关柜的使用寿命。
权利要求书1页 说明书4页 附图3页CN 209434710 U 2019.09.24C N 209434710U权 利 要 求 书1/1页CN 209434710 U1.一种开关柜温湿度控制装置，包括开关柜本体(1)，其特征在于：所述开关柜本体(1)的内部开设有空腔，所述开关柜本体(1)顶部的靠左右两侧位置均开设有放置槽(2)，所述开关柜本体(1)内的底部固定安装有隔离箱(3)，所述隔离箱(3)的底部对应放置槽(2)的顶部开设有进风口，所述放置槽(2)内的底部固定安转有电机(4)，所述电机(4)通过其顶部的输出端固定连接有主轴(5)，所述主轴(5)的左右两侧均固定连接有扇叶(6)，所述放置槽(2)的顶部固定安装有出风网(7)，所述隔离箱(3)的内部固定安装有除湿加热器(8)，所述开关柜本体(1)内左右两侧的靠底部位置均固定连接有隔热块(9)，两个隔热块(9)之间固定连接有集气箱(10)，所述集气箱(10)的内部开设有空腔，所述集气箱(10)通过其底部开设的进风口连通有出风管(11)，所述出风管(11)的底部与隔离箱(3)顶部开设的出风口连通，所述开关柜本体(1)内的靠顶部位置固定安装有透风网(13)，所述透风网(13)底部的靠左右两侧位置均固定连接有安装块(14)，所述安装块(14)的底部固定安装有循环风管(12)，所述循环风管(12)的表面开设有透气孔(24)，所述循环风管(12)的底部与集气箱(10)顶部开设的出风口连通，所述开关柜本体(1)内的后表面固定安装有干燥网(31)；所述开关柜本体(1)顶部的靠左右两侧位置均开设有排风口(15)，所述开关柜本体(1)的内部对应两个排风口(15)相背一侧的靠中心位置均开设有凹槽(16)，所述开关柜本体(1)的内部对应两个凹槽(16)相背一侧的靠顶部位置均开设有滑槽(17)，两个滑槽(17)相背一侧的内壁均固定连接有弹簧(18)，两个弹簧(18)相对的一侧均固定安装有滑块(19)，所述滑块(19)的顶部和底部均与滑槽(17)的内壁接触，所述凹槽(16)的内部活动连接有转轴(20)，所述转轴(20)的表面固定安装有齿轮(21)，两个滑槽(17)内相背的一侧均设置有移动板(22)，所述移动板(22)的顶部和底部均与滑槽(17)的内壁接触，两个移动板(22)相对的一侧分别依次贯穿滑槽(17)、凹槽(16)和排风口(15)并延伸至排风口(15)的内部，两个移动板(22)相对的一端均与排风口(15)的内壁接触，所述移动板(22)底部的靠中心位置开设有齿口(23)，所述齿口(23)的底部与齿轮(21)的顶部啮合。

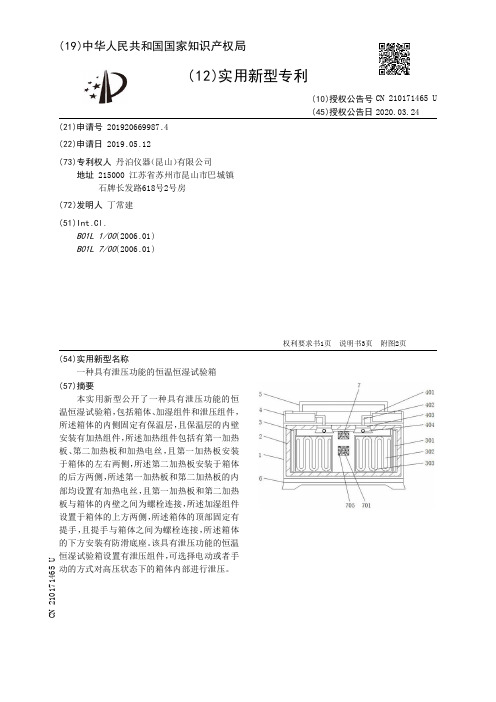

【CN210171465U】一种具有泄压功能的恒温恒湿试验箱【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920669987.4(22)申请日 2019.05.12(73)专利权人 丹泊仪器（昆山）有限公司地址 215000 江苏省苏州市昆山市巴城镇石牌长发路618号2号房
(72)发明人 丁常建 (51)Int.Cl.B01L 1/00(2006.01)
B01L 7/00(2006.01)
(54)实用新型名称一种具有泄压功能的恒温恒湿试验箱(57)摘要本实用新型公开了一种具有泄压功能的恒温恒湿试验箱，包括箱体、加湿组件和泄压组件，所述箱体的内侧固定有保温层，且保温层的内壁安装有加热组件，所述加热组件包括有第一加热板、第二加热板和加热电丝，且第一加热板安装于箱体的左右两侧，所述第二加热板安装于箱体的后方两侧，所述第一加热板和第二加热板的内部均设置有加热电丝，且第一加热板和第二加热板与箱体的内壁之间为螺栓连接，所述加湿组件设置于箱体的上方两侧，所述箱体的顶部固定有提手，且提手与箱体之间为螺栓连接，所述箱体的下方安装有防滑底座。该具有泄压功能的恒温恒湿试验箱设置有泄压组件，可选择电动或者手动的方式对高压状态下的箱体内部进行泄压。
权利要求书1页 说明书3页 附图2页CN 210171465 U2020.03.24
CN 210171465 U1.一种具有泄压功能的恒温恒湿试验箱，包括箱体（1）、加湿组件（4）和泄压组件（7），其特征在于：所述箱体（1）的内侧固定有保温层（2），且保温层（2）的内壁安装有加热组件（3），所述加热组件（3）包括有第一加热板（301）、第二加热板（302）和加热电丝（303），且第一加热板（301）安装于箱体（1）的左右两侧，所述第二加热板（302）安装于箱体（1）的后方两侧，所述第一加热板（301）和第二加热板（302）的内部均设置有加热电丝（303），且第一加热板（301）和第二加热板（302）与箱体（1）的内壁之间为螺栓连接，所述加湿组件（4）设置于箱体（1）的上方两侧，所述箱体（1）的顶部固定有提手（5），且提手（5）与箱体（1）之间为螺栓连接，所述箱体（1）的下方安装有防滑底座（6），且防滑底座（6）与箱体（1）之间为焊接，所述泄压组件（7）设置于箱体（1）的后方一侧，且箱体（1）的前方安装有箱门（8），所述箱门（8）的中部固定有透明观察窗（9），且透明观察窗（9）的外侧胶接有密封圈（10）。2.根据权利要求1所述的一种具有泄压功能的恒温恒湿试验箱，其特征在于：所述第一加热板（301）和第二加热板（302）均关于箱体（1）的竖直中心线相对称，且第一加热板（301）和第二加热板（302）内部的加热电丝（303）呈“U”形循环状结构。3.根据权利要求1所述的一种具有泄压功能的恒温恒湿试验箱，其特征在于：所述加湿组件（4）包括有加湿水箱（401）、连接管（402）、微型加湿器（403）和雾化出口（404），所述加湿水箱（401）的一侧下方固定有连接管（402），且连接管（402）的下方安装有微型加湿器（403），所述微型加湿器（403）的外侧设置有雾化出口（404）。4.根据权利要求3所述的一种具有泄压功能的恒温恒湿试验箱，其特征在于：所述微型加湿器（403）通过连接管（402）与加湿水箱（401）的内部相连通，且微型加湿器（403）之间关于箱体（1）的竖直中心线呈对称状分布。5.根据权利要求1所述的一种具有泄压功能的恒温恒湿试验箱，其特征在于：所述泄压组件（7）包括有第一排气管（701）、抽气泵（702）、第二排气管（703）、密封塞（704）和过滤网（705），所述第一排气管（701）设置于箱体（1）的后方上侧，且第一排气管（701）的底部安装有抽气泵（702），所述第二排气管（703）设置于箱体（1）的后方中部，且第二排气管（703）的外侧安装有密封塞（704），所述第一排气管（701）和第二排气管（703）靠近箱体（1）内壁的一侧均固定有过滤网（705），且过滤网（705）通过螺钉与箱体（1）的内壁相固定。6.根据权利要求5所述的一种具有泄压功能的恒温恒湿试验箱，其特征在于：所述抽气泵（702）通过第一排气管（701）与箱体（1）的内部相连通，且第一排气管（701）的横截面面积小于过滤网（705）的横截面面积。

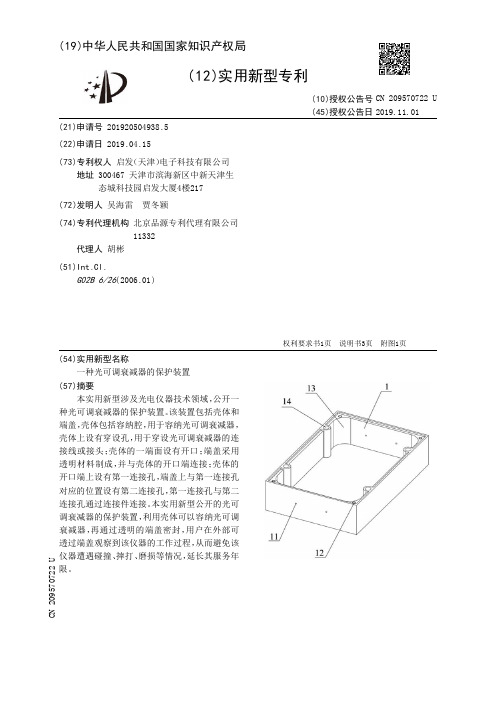

【CN209570722U】一种光可调衰减器的保护装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920504938.5(22)申请日 2019.04.15(73)专利权人 启发（天津）电子科技有限公司地址 300467 天津市滨海新区中新天津生态城科技园启发大厦4楼217(72)发明人 吴海雷 贾冬颖 (74)专利代理机构 北京品源专利代理有限公司11332代理人 胡彬(51)Int.Cl.G02B 6/26(2006.01)(54)实用新型名称一种光可调衰减器的保护装置(57)摘要本实用新型涉及光电仪器技术领域，公开一种光可调衰减器的保护装置。
该装置包括壳体和端盖，壳体包括容纳腔，用于容纳光可调衰减器，壳体上设有穿设孔，用于穿设光可调衰减器的连接线或接头；壳体的一端面设有开口；端盖采用透明材料制成，并与壳体的开口端连接；壳体的开口端上设有第一连接孔，端盖上与第一连接孔对应的位置设有第二连接孔，第一连接孔与第二连接孔通过连接件连接。
本实用新型公开的光可调衰减器的保护装置，利用壳体可以容纳光可调衰减器，再通过透明的端盖密封，用户在外部可透过端盖观察到该仪器的工作过程，从而避免该仪器遭遇碰撞、摔打、磨损等情况，延长其服务年限。
权利要求书1页 说明书3页 附图1页CN 209570722 U 2019.11.01C N 209570722U权 利 要 求 书1/1页CN 209570722 U1.一种光可调衰减器的保护装置，其特征在于，包括：壳体(1)，包括容纳腔，用于容纳光可调衰减器，所述壳体(1)上设有穿设孔(11)，用于穿设所述光可调衰减器的连接线或接头；所述壳体(1)一端面设有开口；及端盖(2)，采用透明材料制成，与所述壳体(1)的开口端连接；所述壳体(1)的开口端上设有第一连接孔(12)，所述端盖(2)上与所述第一连接孔(12)对应的位置设有第二连接孔(21)，所述第一连接孔(12)与所述第二连接孔(21)通过连接件连接。
【CN209393160U】一种微胶囊制备试验装置【专利】
权利要求书1页 说明书5页 附图2页
CN 209393160 U
CN 20939316 页
1 .一种微胶囊制备试验装置，包括依次连通的储液容器、导管和反应容器，其特征在 于，所述反应容器的瓶口处设置有塞头，所述塞头的后端插入导管，塞头的前端固定有辅助 喷头，所述辅助喷头上设置有与导管导通的多个喷孔。
2 .根据权利要求1所述的微胶囊制备试验装置，其特征在于，所述辅助喷头的一部分设 置于塞头内，辅助喷头的另一部分露出于塞头外、且表面为圆面。
3 .根据权利要求2所述的微胶囊制备试验装置，其特征在于，多个所述喷孔圆周排列在 辅助喷头的圆面上。
4 .根据权利要求1所述的微胶囊制备试验装置，其特征在于，所述塞头的后端设置有用 于固定导管的固定接头。
8 .根据权利要求1所述的微胶囊制备试验装置，其特征在于，所述微胶囊制备试验装置 还包括水浴锅，所述反应容器设置于水浴锅内。
9 .根据权利要求1所述的微胶囊制备试验装置，其特征在于，所述微胶囊制备试验装置 还包括恒流泵，所述恒流泵与导管连通。
10 .根据权利要求1所述的微胶囊制备试验装置，其特征在于，所述反应容器为四口烧 瓶。
置 ，其包括依次连通的 储液容器 、导管 和反应容 器 ，所述反应容器的 瓶口处设置有塞头 ，所述塞 头的后端插入导管 ，塞头的前端固定有辅助喷 头，所述辅助喷头上设置有与导管导通的多个喷 孔。本实用新型中微胶囊制备制备试验装置在试 验过程中 ，其塞头不仅可以起到阻隔溶液挥发的 作用，还可将塞头后端传输过来的溶液通过辅助 喷头均匀分散到反应溶液中 ，优化微胶囊制备 质 量、提高化学合成效率。
5 .根据权利要求1所述的微胶囊制备试验装置，其特征在于，所述塞头为聚四氟乙烯塞 头。
6 .根据权利要求1所述的微胶囊制备试验装置，其特征在于，所述辅助喷头为聚四氟乙 烯辅助喷头。
【CN209526338U】一种设有除湿装置的配电柜【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920313087.6(22)申请日 2019.03.13(73)专利权人 江苏华晟电气科技有限公司地址 212300 江苏省镇江市丹阳市锦湖路112号(72)发明人 束荣辉 李一俊 (51)Int.Cl.H02B 1/28(2006.01)B01D 53/26(2006.01)(54)实用新型名称一种设有除湿装置的配电柜(57)摘要本实用新型公开了一种设有除湿装置的配电柜，包括柜体和除湿箱，所述柜体底端四角处焊接有支撑脚，所述柜体一侧壁上设置有柜门，所述柜体另一侧壁中部焊接有控制盒，所述控制盒一侧壁中部通过卡槽固定有操作面板。
有益效果在于：本实用新型通过设置湿度传感器、抽气机、除湿箱、吸水海绵和挡板，使得配电柜内部的湿空气能够呈蛇形通过，有效增加了湿空气与装置的接触面积，提高了配电柜的除湿效果，通过设置抽拉式的除湿板、橡胶塞和导水槽，使得配电柜上除湿装置内的部件能够得到及时的干燥维护，确保了配电柜上除湿装置的使用性能。
权利要求书1页 说明书3页 附图3页CN 209526338 U 2019.10.22C N 209526338U权 利 要 求 书1/1页CN 209526338 U1.一种设有除湿装置的配电柜，其特征在于：包括柜体（3）和除湿箱（8），所述柜体（3）底端四角处焊接有支撑脚（4），所述柜体（3）一侧壁上设置有柜门（5），所述柜体（3）另一侧壁中部焊接有控制盒（7），所述控制盒（7）一侧壁中部通过卡槽固定有操作面板（6），所述控制盒（7）内底端设置有蓄电池（20），所述蓄电池（20）上方设置有PLC控制器（19），所述控制盒（7）上方设置有抽气机（9），所述抽气机（9）的输入端以及输出端均插接有抽气管（10），所述柜体（3）上端中部焊接有提柄（1），所述柜体（3）内顶端设置有湿度传感器（2），所述柜体（3）背部通过螺栓连接固定有所述除湿箱（8），所述除湿箱（8）上端成型有卡固槽（15），所述卡固槽（15）内设置有除湿板（11），所述除湿板（11）上端设置有提环（16），所述除湿板（11）侧壁上设置有吸水海绵（12），所述除湿箱（8）内底端设置有挡板（13），所述除湿箱（8）底端中部设置有导水槽（14），所述导水槽（14）内通过卡压的方式固定有橡胶塞（17），所述除湿箱（8）一侧壁上设置有回气管（18）。
【CN209690136U】一种试块抗渗试验仪【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920380538.8(22)申请日 2019.03.23(73)专利权人 武汉建诚工程技术有限公司地址 430021 湖北省武汉市江汉区建设大道631号(72)发明人 李文敬 汤利权 张冰 干志兵 (51)Int.Cl.G01N 15/08(2006.01)(54)实用新型名称一种试块抗渗试验仪(57)摘要本实用新型公开了一种试块抗渗试验仪，涉及材料性能测试设备，包括箱体与工作平台，工作平台上设有多个试模，试模的上端设有溢流口，溢流口上设有溢流管，溢流管的一端设有计量管，工作平台上方设有恒温组件，恒温组件包括安装箱与冷却水管，冷却水管端部设有制冷器,制冷器包括置冷水箱与网桶，冷水箱上设有出水口与进水口，冷却水管的两端连接在出水口与进水口上，且固定有水泵，冷水箱上开设有填冰口，填冰口上设置有密封盖,安装箱的外侧均设有聚氨酯保温板，且上端固定有观察屏。
通过上述设置，减轻了温度变化较大的现象，有效的减小了水分因温度的变化而产生挥发的现象，减小了水分的挥发对测量结果影响，有效的提高了测量的精度。
权利要求书1页 说明书4页 附图5页CN 209690136 U 2019.11.26C N 209690136U权 利 要 求 书1/1页CN 209690136 U1.一种试块抗渗试验仪，包括箱体(1)与固定于箱体(1)上端的工作平台(5)，所述工作平台(5)上固定有多个试模(3)，所述试模(3)的上端设有溢流口(4)，所述溢流口(4)上设有溢流管，所述溢流管上连接有计量管(6)，有其特征在于：所述工作平台(5)上方固定有用于控制试件渗水的工作环境温度的恒温组件(2)，所述恒温组件(2)包括固定连接于工作平台(5)上端的安装箱(21)与固定连接于安装箱(21)内的冷却水管(22)，所述冷却水管(22)上固定有制冷器(20)；所述制冷器(20)包括置冷水箱(201)与固定连接于冷水箱(201)内用于盛装冰块的网桶(202)，所述冷水箱(201)上设置有出水口(204)与进水口(203)，所述冷却水管(22)的两端分别连接在所述出水口(204)与所述进水口(203)上，且固定连接有水泵(207)，所述冷水箱(201)箱上端开设有填冰口(205)，所述填冰口(205)上设置有密封盖(206)；所述安装箱(21)的外侧均固定有聚氨酯保温板(23)，且上端固定有可开合的观察屏(24)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920533274.5
(22)申请日 2019.04.18
(73)专利权人 深圳市宇泰试验设备有限公司
地址 518000 广东省深圳市龙岗区龙岗街
道龙东大埔同昌路30号C栋厂房1楼
(72)发明人 曾华林 杨仪贵 刘爱军 钟桃
(74)专利代理机构 深圳市汇信知识产权代理有
限公司 44477
代理人 赵英杰
(51)Int.Cl.
G05D 27/02
(2006.01)
(54)实用新型名称
一种具有保温保湿功能的试验房控制装置
(57)摘要
本实用新型提供了一种具有保温保湿功能
的试验房控制装置，包括：本体、安装板、排气口；
所述本体呈方管状，且本体的前侧设置有矩形状
的安装板；所述安装板的边缘处开设有圆形状的
安装孔，且安装孔呈矩形阵列方式设置有N处；所
述安装板的顶部开设有矩形栅格状的排气口，且
排气口的后侧设置有散热扇安装柱；所述散热扇
安装柱焊接在安装板的后壁上，且散热扇安装柱
呈矩形阵列方式在排气口的周围设置有N处；本
实用新型通过对一种具有保温保湿功能的试验
房控制装置的改进，具有结构合理，散热性能好，
使用寿命长，且排气时不影响操作人员操作控制
面板的优点，从而有效的解决了现有装置中出现
的问题和不足。
权利要求书1页 说明书4页 附图4页
CN 209570863 U
2019.11.01
C
N
2
0
9
5
7
0
8
6
3
U
1.一种具有保温保湿功能的试验房控制装置，包括：本体(1)、安装板(2)、排气口(3)、
显示器嵌口(4)、功能键嵌孔(5)、通信接口嵌口(6)、进气口(7)、置物盒(8)、安装孔(201)、
散热扇安装柱(301)、显示器安装柱(401)、通信接口安装柱(601)；其特征在于：所述本体
(1)呈方管状，且本体(1)的前侧设置有矩形状的安装板(2)；所述安装板(2)的边缘处开设
有圆形状的安装孔(201)，且安装孔(201)呈矩形阵列方式设置有N处；所述安装板(2)的顶
部开设有矩形栅格状的排气口(3)，且排气口(3)的后侧设置有散热扇安装柱(301)；所述散
热扇安装柱(301)焊接在安装板(2)的后壁上，且散热扇安装柱(301)呈矩形阵列方式在排
气口(3)的周围设置有N处；所述安装板(2)的顶部开设有矩形状的显示器嵌口(4)，且显示
器嵌口(4)设置在排气口(3)的下方；所述显示器嵌口(4)的后侧设置有显示器安装柱
(401)，且显示器安装柱(401)焊接在安装板(2)的后壁上，并且显示器安装柱(401)呈矩形
阵列方式在显示器嵌口(4)的周围设置有四处；所述安装板(2)的中间部位开设有功能键嵌
孔(5)，且功能键嵌孔(5)设置在显示器嵌口(4)的下方，并且功能键嵌孔(5)呈水平线性阵
列方式设置有至少三处；所述安装板(2)的中间部位开设有矩形状的通信接口嵌口(6)，且
通信接口嵌口(6)设置有左右对称的两处，并且两处通信接口嵌口(6)均设置在功能键嵌孔
(5)的下方；所述通信接口嵌口(6)的后侧设置有通信接口安装柱(601)，且通信接口安装柱
(601)焊接在安装板(2)的后壁上，并且通信接口安装柱(601)在通信接口嵌口(6)的左右两
侧各设置有一处；所述安装板(2)的底部开设有矩形栅格状的进气口(7)，且进气口(7)设置
在通信接口嵌口(6)的下方；所述安装板(2)的底部焊接有置物盒(8)，且置物盒(8)的开口
朝前，并且置物盒(8)设置在进气口(7)的下方。
2.根据权利要求1所述的一种具有保温保湿功能的试验房控制装置，其特征在于：所述
排气口(3)的前端呈三角形状，且排气口(3)前端的气口朝上。
3.根据权利要求1所述的一种具有保温保湿功能的试验房控制装置，其特征在于：所述
进气口(7)的前端呈三角形状，且进气口(7)前端的气口朝下。
4.根据权利要求1所述的一种具有保温保湿功能的试验房控制装置，其特征在于：所述
置物盒(8)前侧底部的开后处设置有直角翻边，且置物盒(8)的后侧设置在本体(1)的内部，
并且置物盒(8)后侧的顶部呈45度倾斜。
5.根据权利要求1所述的一种具有保温保湿功能的试验房控制装置，其特征在于：所述
功能键嵌孔(5)呈圆管状，且功能键嵌孔(5)的前端向安装板(2)的前侧突出0-1mm。
6.根据权利要求1所述的一种具有保温保湿功能的试验房控制装置，其特征在于：所述
本体(1)的前端向安装板(2)的前侧突出1-3mm，且本体(1)的前端呈梯形状过渡。
权 利 要 求 书
1/1页
2
CN 209570863 U
