螺栓球网架工程监理细则
钢网架监理实施细则范文
目录一、工程概况及专业工程特点二、监理工作依据三、监理工作流程四、监理工作控制目标及控制要点五、监理工作方法及措施一、工程概况及专业工程特点（一）工程概况工程名称：师大学花溪校区2#学生生活区—风雨操场工程地点：师大学花溪校区2#学生生活区建设单位：师大学设计单位：市建筑监理单位：省建筑设计研究院总包单位：中国水利水电第九工程局钢结构专业分包单位：（二）专业工程特点本工程为师大学花溪校区二号学生生活区风雨操场屋顶网架工程，结构体系为四角锥网架结构，节点形式为螺栓球。
设计使用年限为50年，结构重要系数为1.0。
本工程为四角锥网架，网格尺寸见网施图，支承形式为上弦多点支承，支座位于混凝土柱测牛腿上，采用空间桁架位移法进行力计算，节点为铰接点模型。
二、监理工作依据1. 设计文件、深化设计图纸；2. 钢结构相关规、规程；2．1 《钢结构工程施工质量验收规》GB50205—20012．2 《建筑钢结构焊接技术规程》JGJ81—20112．3 《钢结构高强螺栓连接的设计、施工及验收规》JGJ82—91 2．4 《钢网架螺栓球节点用高强度螺栓》GB/T16939—19972．5 《钢网架行业标准》JGJ75.1－75.3－912．6 《网架结构工程质量检验评定标准》JGJ78—912．7 《网壳结构技术规程》JGJ61—20032．8 《建筑工程施工质量验收统一标准》GB50300-20132．9 《建筑工程施工质量检验评定标准》GB50301—2002 2．10《钢结构防火涂料应用技术规程》CECS24—902．11《建筑机械使用安全技术规程》JGJ33－20122．12《建筑施工高处作业安全技术规程》JGJ80－912．13《工程测量规》GB50026－20072．14《施工现场临时用电安全技术规》JGJ46－20123．业主另行要求的其他事宜。
三、监理工作流程四、监理工作控制目标及控制要点（一）工作控制目标1）质量目标：符合GB50205-2001《钢结构工程施工质量验收规》的要求，工程质量一次性合格。
钢网架结构安装工程监理要点(细则)
钢网架结构安装工程监理要点（细则）钢网架结构安装工程监理要点（细则）钢网架结构由专业厂家（或公司）制作安装。
远至现场的均为产品，监理重点检查进场产品、拼装、安装质量是否符合钢结构施工质量验收规范和设计要求。
一、施工准备阶段监理要点：1、核查设计施工图纸；2、审查施工资质和分包资质、专业工种岗位证书；3、审查钢网架安装施工方案、主要施工设备是否安全可靠；4、审查报送的进场工程材料、成品、半成品报审表和质量证明资料；5、审查报送的施工测量放线成果报验表。
二、原材料及成品进场监理要点：1、钢材、焊接材料、连接用紧固标准件、焊接球、螺栓球、封板、锥头和套筒、金属压型板等应符合现行国家产品标准和设计要求，符合《钢结构工程施工质量验收规范》GB50205-2001的规定。
（检查产品的质量合格证明文件、中文标志和检验报告等。
）2、按《钢结构工程施工质量验收规范》GB50205-2001的规定对上述产品进行规定项目检查抽样复验及探伤等检查，复验结果应符合现行国家产品标准和设计要求。
3、杆件外观检验（五项）、焊缝强度试验与无损检测（20%焊口）应符合规范要求。
4、涂料应符合现行国家产品标准和设计要求。
5、钢网架工程涉及的其他材料应符合现行国家产品标准。
6、对焊接球节点做钢管与球焊接试件，进行单向轴心受拉和受压的承载力试验；对螺栓球节点，对成品球最大螺栓孔的螺纹进行抗拉强度试验等应符合要求。
7、对高强度螺栓一般做机械性能试验（强度、硬度、断面收缩率；对球、封板、锥头、套筒一般做化学成分分析）。
三、钢网架结构安装监理要点：1、安装前检查网架支座定位轴线，支座锚栓的规格、位置，支承面顶板的位置、标高、水平度应符合规范要求。
平整度标高不符合要求时，必须用钢板垫平。
2、安装时，支承结构砼强度必须达到设计要求。
3、网架安装定位时，根据网架形状在连接板上划线，划线同轴线重合，连接板定位时须用水平尺调平连接板。
4、安装前，对杆件要检查，杆件不应有初弯曲。
钢结构、网架工程监理实施细则
钢结构、网架工程监理实施细则本工程是XXX的钢结构网架工程，其特点是采用钢材作为主要材料，具有较高的强度和稳定性，能够有效支撑建筑物的重量。
该工程的总体工作部署、编制依据、监理组织等内容在本监理实施细则中得以详细说明。
二、总体工作部署本监理实施细则的编制旨在全面规范工程建设过程中的钢结构网架监理工作，确保工程质量和安全。
具体工作部署包括：对构件加工进度和质量进行控制，对现场安装质量进行监督，对涂装和成品保护进行管理等。
三、编制依据本监理实施细则的编制依据包括已批准的监理规划、工程建设标准、工程设计文件、国家及地方有关法律、法规等文件、已批准的施工组织设计、（专项）施工方案等。
在此基础上，本监理实施细则对钢结构网架工程的监理工作进行了详细的规定。
四、监理组织本工程的监理组织由专业监理工程师和XXX工程师组成，他们将对工程建设过程中的各个环节进行监督和管理，确保工程质量和安全。
五、钢构件加工进度控制钢构件加工进度的控制是本工程监理工作的重要内容之一。
监理人员将对钢构件加工进度进行跟踪和监督，确保加工工期的合理安排和进度的顺利推进。
六、钢构件加工质量控制钢构件加工质量的控制是本工程监理工作的另一重要内容。
监理人员将对构件加工质量保证体系的检查、原材料进场验收、钢零件及钢部件加工、钢结构焊接监控、螺栓球加工质量监控、杆件加工质量监控、屋面安装质量监控等方面进行监督和管理。
七、钢构件涂装和成品保护钢构件的涂装和成品保护是本工程监理工作的又一重要内容。
监理人员将对钢构件的涂装工艺和成品保护措施进行监督和管理，确保钢构件在使用过程中不受损坏。
八、钢构件现场安装质量控制钢构件现场安装质量的控制是本工程监理工作的最后一个环节。
监理人员将对现场安装质量进行监督和管理，确保钢结构网架工程的安装质量和安全性。
XXX6#体育馆的网架屋面工程主结构采用了多点支撑正放四角锥螺栓球钢网架结构，网架支座高度为15.3米，跨度为33.7米。
网架监理细则
网架监理细则网架监理细则1. 引言本细则旨在规范网架监理工作流程，确保网架施工按照像关法律法规和技术标准进行，实现工程的质量和安全管理。
2. 监理范围2.1 监理的对象本合用于各类网架工程的监理，包括但不限于电力网架、通信网架以及其他功能性的网架。
2.2 监理的内容2.2.1 前期准备阶段监理包括项目资料审查、工程设计方案审查、招投标文件审查等，确保设计和招标文件的合规性。
2.2.2 施工过程监理包括施工方案审查、工程质量监督、现场施工安全监管等，确保施工过程符合法律法规，质量可控。
2.2.3 竣工验收阶段监理包括工程竣工验收资料审核、合同履约审核、质量评定等，确保工程竣工质量满足要求。
3. 监理程序3.1 投标阶段3.1.1 监理机构通过公开招标或者邀请招标等方式获取监理项目。
3.1.2 监理机构提交监理文件，包括监理计划、监理报告范本等。
3.2 前期准备阶段3.2.1 监理机构对项目资料进行审查，包括工程设计文件、招标文件等。
3.2.2 监理机构与建设单位商议确定监理计划，明确监理范围、监理内容和监理要求。
3.3 施工过程监理3.3.1 监理机构对施工方案进行审查，确保施工方案符合法律法规和技术标准。
3.3.2 监理机构进行现场监管，包括对施工进度、质量控制措施等的监督检查。
3.3.3 监理机构定期提交监理报告，记录施工过程中的问题和整改情况。
3.4 竣工验收阶段监理3.4.1 监理机构审核建设单位提供的竣工验收资料，包括竣工图、验收报告等。
3.4.2 监理机构对工程质量进行评定，赋予合格或者不合格评定意见。
3.4.3 监理机构与建设单位商议确定工程质量整改措施，确保工程质量满足要求。
4. 监理责任4.1 建设单位的责任建设单位应按照法律法规要求提供相关资料，并配合监理机构开展监理工作。
4.2 监理机构的责任监理机构要严格按照法律法规和监理合同的要求，履行监理职责，提供专业的监理意见和建议。
网架监理实施细则
网架监理实施细则网架监理实施细则支座处主体结构的每个连接点进行测量，测出实际的误差值，然后对凸出的部分进行修凿，凹进部分由原预埋件接出，使各连接点尺寸正确，为支座定位的准确度和顺利施工创造条件。
网架杆件、球等应按构件要求进行验收，复核杆件的尺寸、规格、加工精度、焊接质量、防腐处理以及质量保证资料，包括试验、探伤资料等，重要构件应对应严格按照工艺图的要求到加工车间进行检查。
㈡、为确保网架安装时误差的积累，网架的总体安装顺序可建议施工单位按一侧向另一侧安装或由中间向两边安装进行控制。
1、工艺流程检查：放线、验线安装下弦平面网格安装上弦倒三角网格安装下弦正三角网格调整、紧固支座焊接、验收。
2、控制下弦平面网架安装质量要点：⑴、在第一跨间的支座安装就位后，对好柱顶轴线、中心线，用水准仪对好标高检查，有误差予以修正。
⑵、安装第一跨间下弦球、杆，组成纵向平面网格。
⑶、对排好临时支点进行检查，保证下弦球的平行度。
⑷、对安装第一跨间的腹杆与上弦球，一球二腹杆的小单元就位、与下弦球拧入固定质量进行检查。
⑸、继续安装下弦球与杆，一杆拧入原来的下弦球螺孔内，一球在安装前沿与另一斜杆连接拧入，横向下弦杆安装入位，两头各与球拧入，成下弦球第二网格封闭。
⑹、按上述工艺继续安装一球三杆倒三角锥，在二个倒三角锥体之间安装纵向上弦杆，使之连成一体。
逐步推进，每安一组倒三角锥，则安装一根纵向上弦杆，上弦杆两头用螺栓拧入，使网架上弦也组成封闭形的方网格。
⑺、逐步安装到支座后组成一系列纵向倒三角锥网架。
检查纵向尺寸，检查网架挠度，检查各支点受力情况。
4、控制下弦正三角网格安装质量要点：⑴、网架安装完倒三角锥网格后，即开始安装正三角锥网格。
⑵、安装下弦球与杆，采用一球一杆形式，将一杆拧入支座螺孔内。
⑶、安装横向下弦杆，使球与杆组成封闭四方格，检查尺寸。
也可以采用一球二杆形式。
⑷、安装一侧斜腹杆，单杆就位，拧入，便于控制网格的矢高。
⑸、继续安装另一侧斜腹杆，两边拧入下弦球与上弦球，完成一组正三角锥网格。

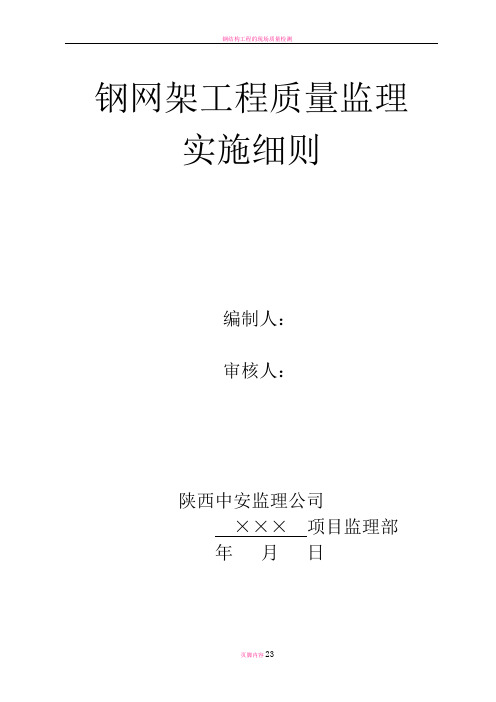

钢网架工程质量监理实施细则
钢结构工程的现场质量检测 页脚内容23 钢网架工程质量监理 实施细则
编制人： 审核人：
陕西中安监理公司 ××× 项目监理部 年 月 日 钢结构工程的现场质量检测
页脚内容23 目 录
第一节 钢网架工程概况 第二节 钢管、球质量验收 第三节 钢网架结构安装的巡视与旁站检查要点 第四节 钢网架结构安装质量验收 第五节 压型金属板安装的巡视要点 第六节 压型金属板质量验收 第七节 钢结构防腐涂料涂装质量控制要点 第八节 钢结构防火涂料涂装质量控制要点 附件一：钢网架安装方法 附件二：压型金属板的安装 钢结构工程的现场质量检测
页脚内容23 第一节 钢网架工程概况 一、概况 1．网架形式： 2．网架几何尺寸： 3．网架矢高： 4．网架支承形式： 支座标高 5．网架连接形式：螺栓球（焊接球） 6．建筑物平面尺寸： 现场场地情况： 7．结构形式： 屋面构造： 8．网架及屋面安装工期： 二、钢网架结构的特点 （一）钢网架结构通常由钢管、球用焊缝或螺栓连接，组成高次超静定的空间结构体系，并采用彩钢板作围护结构，可设计成各种造型美观的建筑物。钢网架结构既具有钢结构的优点，又具有美观型体的空间结构的特点。目前广泛应用于工程的屋面结构中。 钢网架具有下列优、缺点： 1．材质均匀，可靠性高； 2．强度高，重量轻； 3．塑性和韧性好； 4．便于机械化制造； 5．安装方便，施工期限短； 6．密封性较好； 7．耐热性较好； 8．耐火性差：钢材表面温度达300～400℃以后，其强度和弹性模量显著下降，600℃时几乎降为零。故应做防火处理； 9．耐锈蚀性差：应做好防腐处理，并定期维护。 （二）质量监理的重点。网架结构的质量控制重点把好四方面的关：即一是材质，二是连接，三是挠度，四是防腐与防火。 1．钢材各种性能指标符合设计和规范要求；焊条（螺栓）、焊剂符合规范要求； 2．焊接（螺栓）连接质量符合规范要求； 3．网架安装的中心线、标高、整体垂直度、整体挠度、变形符合设计和规范要求； 4．网架防腐与防火涂装质量符合设计和规范要求。 （三）质量目标：一次合格率100％。 第二节 钢管、球质量验收 钢结构工程的现场质量检测 页脚内容23 一、管、球加工主控项目的质量控制 1．螺栓球成型后，不应有裂纹、褶皱、过烧。 检查数量：每种规格抽查10％，且不应少于5个。 检验方法：10倍放大镜观察检查或表面探伤。 2．钢板压成半圆球后，表面不应有裂纹、褶皱；焊接球其对接坡口应采用机械加工，对接焊缝表面应打磨平整。 检查数量：每种规格抽查10％，且不应少于5个。 检验方法：10倍放大镜观察检查或表面探伤。 二、管、球加工一般项目的质量控制 1．螺栓球加工的允许偏差应符合下表的规定。 螺栓球加工的允许偏差（㎜） 项 目 允许偏差 检验方法 圆 度 d≤120 1.5 用卡尺和游标卡尺检查 d＞120 2.5
体育馆网架结构工程监理细则安全监理细则范本模板
体育馆工程网架结构工程监理实施细则编制人：审批人：审核人：工程监理有限责任公司体育馆项目监理部1、适用范围：本监理细则适用于体育馆工程施工及验收的监督管理。
2.编制依据：2.1《建筑工程施工质量验收统一规范》GB50300—20132.2《钢结构工程施工质量验收规范》GB50205—20012.3《建筑钢结构焊接规程》GBJ812.4《钢结构高强螺栓连接的设计、施工及验收规范》Q/JG 0103-20122.5《钢结构防火涂料应用技术规程》CECS24：902.6《钢结构工程施工质量验收规程》GBJ78—882.7《网架结构设计与施工规程》JGJ7-912.8已批准的工程监理规划3.专业工程特点及质量目标：本工程网架轴线尺寸： 48.3M×64.8M;所使用的主要材料为网架球节点和套筒(钢管材质为Q235B或20号钢，钢球45号钢，螺栓、螺钉40Cr钢，六角套Q235B 钢（小于或等于D34）Q345B或45号钢（大于或等于D37）,封板、锥头Q235B，网架杆件、支座、支托等除特殊工程外或特别说明均采用Q235钢；高强螺栓采用40Cr 钢。
本网架结构采用螺栓球节电形式；正方四角锥体系，上弦周边点支撑。
网架的设计、制作、安装均符合标准《网架结构设计与施工规程》（JGJ7-2010），质量要求符合《网架结构工程质量检验评定标准》（GB50205-2001）及《钢结构工程施工质量验收规范》GB50205—2001质量验收标准。
钢网架子分部工程质量验收目标为合格。
4.螺栓球钢网架子分部安装工作流程（见附表螺栓球钢网架子分部安装工作流程图）5.钢网架结构安装准备阶段的监控要点5.1熟悉合同文件、设计文件及有关技术资料，组织或协助业主组织图纸会审和技术交底，填写设计图纸会审和技术交底情况记录，整理会议纪要。
5.2分包网架构件制作或安装工程，应填写《分包单位资格报审表》，并提供分包单位营业执照、生产许可证和相关资质证书。
钢网架监理实施细则范文

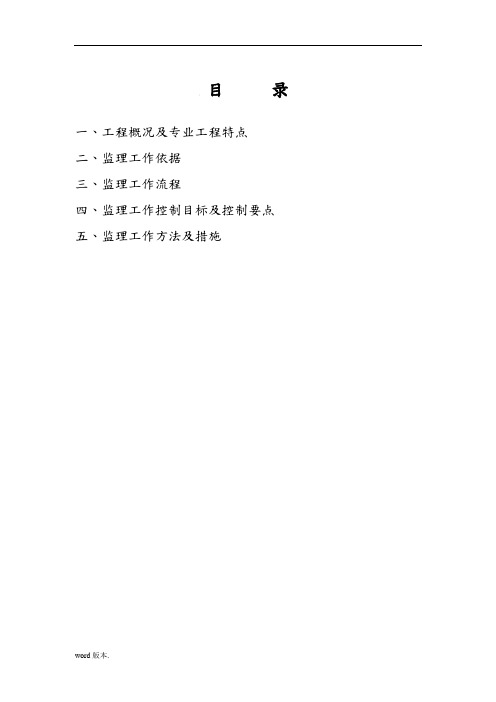

目录一、工程概况及专业工程特点二、监理工作依据三、监理工作流程四、监理工作控制目标及控制要点五、监理工作方法及措施一、工程概况及专业工程特点〔一〕工程概况工程名称：贵州师范大学花溪校区2#学生生活区—风雨操场工程地点：贵州师范大学花溪校区2#学生生活区内建立单位：贵州师范大学设计单位：贵阳市建筑设计院监理单位：贵州省建筑设计研究院总包单位：中国水利水电第九工程局钢构造专业分包单位：〔二〕专业工程特点本工程为贵州师范大学花溪校区二号学生生活区风雨操场屋顶网架工程，构造体系为四角锥网架构造，节点形式为螺栓球。
设计使用年限为50年，构造重要系数为1.0。
本工程为四角锥网架，网格尺寸见网施图，支承形式为上弦多点支承，支座位于混凝土柱内测牛腿上，采用空间桁架位移法进展内力计算，节点为铰接点模型。
二、监理工作依据1. 设计文件、深化设计图纸；2. 钢构造相关标准、规程；2．1 ?钢构造工程施工质量验收标准?GB50205—20012．2 ?建筑钢构造焊接技术规程?JGJ81—20212．3 ?钢构造高强螺栓连接的设计、施工及验收标准?JGJ82—91 2．4 ?钢网架螺栓球节点用高强度螺栓?GB/T16939—19972．5 ?钢网架行业标准?JGJ75.1－75.3－912．6 ?网架构造工程质量检验评定标准?JGJ78—912．7 ?网壳构造技术规程?JGJ61—20032．8 ?建筑工程施工质量验收统一标准?GB50300-20212．9 ?建筑工程施工质量检验评定标准?GB50301—2002 2．10?钢构造防火涂料应用技术规程?CECS24—902．11?建筑机械使用平安技术规程?JGJ33－20212．12?建筑施工高处作业平安技术规程?JGJ80－912．13?工程测量标准?GB50026－20072．14?施工现场临时用电平安技术标准?JGJ46－20213．业主另行要求的其他事宜。
三、监理工作流程四、监理工作控制目标及控制要点〔一〕工作控制目标1〕质量目标：符合GB50205-2001?钢构造工程施工质量验收标准?的要求，工程质量一次性合格。
例析螺栓球节点网架施工质量监理控制要点
例析螺栓球节点网架施工质量监理控制要点1 工程概况某马场训练馆屋盖为螺栓球节点网架，结构形式为正放四角锥。
网架平面尺寸为91m×152m，跨度为85m，三心曲面拱形网架，其拱高为20m，网架矢高为3m。
2 螺栓球节点网架工程施工准备阶段质量控制2.1做好网架工程制作及安装单位的考察与选择通过对多家钢结构施工单位的：企业资质，生产规模，技术力量，机械设备情况，操作工人数量、素质及资格证书，以及相应业绩情况等进行考察，最终选择了一家一级资质的钢结构企业负责本项目网架结构工程的制作与安装，这样非常利于项目施工质量、安全和施工进度的控制与管理。
2.2做好网架工程的图纸会审施工图是监理质量控制的主要依据之一。
对于此项目总监应亲自组织专业监理工程师重点审查图纸及相关资料齐全与否、图纸尺寸有无误差、细部节点做法是否齐全等，并将查出的图纸疑问与施工方提出的问题进行汇总交给设计单位签认作为监理质量控制的依据。
2.3严格审查施工单位申报的网架工程制作与安装实施方案本项目网架结构工程跨度为85m，按照建质【2009】87号文规定该项目安装施工方案按照一定的程序进行了专家论证。
监理在对施工方申报的施工方案进行审查时充分考虑了专家论证要求，签署意见后要求施工方进行修改，施工方修改完成后需重新申报方案，该方案经过监理最终审核通过后可作为指导现场全过程施工的依据之一。
也是监理事前控制和主动控制的重要内容。
监理应重点审查方案中编审程序是否符合相关规定，方案实质性内容是否符合要求（如审查：工艺流程、操作流程、各分項的质量标准、技术要求，质保措施，安全技术措施是否符合工程建设强制性标准等）。
3 螺栓球节点网架工程施工过程中的质量控制3.1螺栓球节点网架工程制作阶段的监理质量控制由于网架结构制作是在生产厂家完成，因此，为确保网架结构制作阶段的构件质量，应实行驻厂监理，对构件的各组成部件、组装、焊接、涂装等各道工序实施进行事前和事中控制，同时做好相应的检查工作。
钢结构、网架工程安全监理细则(DOC)
钢结构、网架工程安全监理细则1. 前言钢结构和网架工程的安全性直接关系到工程的质量和使用寿命，同时也影响了工程的经济效益和社会效益。
因此，加强钢结构、网架工程安全监理，在施工过程中发现问题并及时处理，对于保障工程质量和安全至关重要。
本文档是一份针对钢结构、网架工程的安全监理细则，旨在为监理人员提供参考和指导，保障工程的安全和质量。
2. 监理前期2.1 熟悉工程图纸监理人员应在监理前期对工程图纸进行仔细研究和解析，了解工程结构、强度、稳定性等方面的设计要求，以及相关的施工技术、施工方案和工艺。
2.2 制定监理计划监理人员应组织编制监理计划，并按照计划组织开展监理工作，对施工过程中涉及的关键节点、重点检查内容进行规范化和标准化处理，确保监理工作的系统完整性和连续性。
2.3 审核施工方案监理人员应仔细审核施工方案，对施工方案中的施工流程、材料使用、工具设备和安全防护措施等进行审核，确保施工方案符合工程设计要求和相应的施工标准。
3. 施工过程中的监理要点3.1 施工现场管理监理人员应及时到达施工现场，对施工现场进行检查，了解施工现场的布局、安全环境等情况，并对施工现场进行管理，确保工程施工安全、顺利进行。
3.2 材料选择和使用监理人员应对材料的选择和使用情况进行审核，并对材料进行抽检，确保材料符合相关标准，材料的使用和拼接符合施工方案和设计要求。
3.3 施工质量检查监理人员应对施工质量进行检查，发现问题及时提出，确保施工的质量符合工程设计和相关标准。
3.4 安全防护和施工安全检查监理人员应对施工现场的安全防护设施进行检查，确保安全设施的设置符合安全规范，对施工现场进行安全巡查，及时发现存在安全隐患，确保施工安全。
3.5 施工图纸变更管理在施工过程中，如有必要进行施工图纸变更，监理人员应对变更申请进行审核，并审核施工图纸变更后的施工方案。
3.6 现场会议监理人员应组织并主持施工现场会议，要求施工单位及时向监理部门和业主报告有关工作，协商和解决施工过程中出现的问题，保证施工工作按照计划顺利进行。
