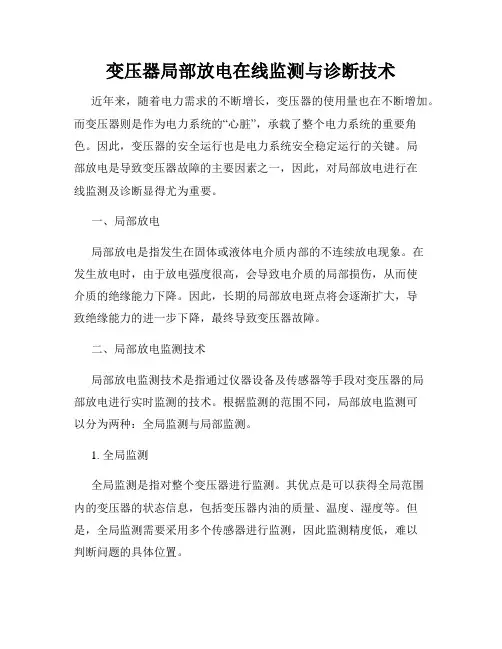

变压器局部放电在线监测与诊断技术
变压器局部放电在线监测与诊断技术近年来，随着电力需求的不断增长，变压器的使用量也在不断增加。
而变压器则是作为电力系统的“心脏”，承载了整个电力系统的重要角色。
因此，变压器的安全运行也是电力系统安全稳定运行的关键。
局部放电是导致变压器故障的主要因素之一，因此，对局部放电进行在线监测及诊断显得尤为重要。
一、局部放电局部放电是指发生在固体或液体电介质内部的不连续放电现象。
在发生放电时，由于放电强度很高，会导致电介质的局部损伤，从而使介质的绝缘能力下降。
因此，长期的局部放电斑点将会逐渐扩大，导致绝缘能力的进一步下降，最终导致变压器故障。
二、局部放电监测技术局部放电监测技术是指通过仪器设备及传感器等手段对变压器的局部放电进行实时监测的技术。
根据监测的范围不同，局部放电监测可以分为两种：全局监测与局部监测。
1. 全局监测全局监测是指对整个变压器进行监测。
其优点是可以获得全局范围内的变压器的状态信息，包括变压器内油的质量、温度、湿度等。
但是，全局监测需要采用多个传感器进行监测，因此监测精度低，难以判断问题的具体位置。
2. 局部监测局部监测是指对变压器部分区域进行监测。
其优点是可以比较准确地获取变压器产生放电的位置，从而对问题点进行诊断和处理。
当前主要采用的局部监测技术有电磁波、超声波、红外线和化学传感器等。
三、局部放电在线诊断技术当局部放电监测到问题时，需要进行相关的诊断和处理，才能保证电力系统的安全稳定运行。
目前，局部放电在线诊断技术主要有以下几种：1. 频域模板法频域模板法是指将变压器内的信号经过快速傅里叶变换，把谐波和基波分离出来。
通过分析频率分量的变化，可以得到变压器故障的位置和性质。
2. 照相及成像技术照相和成像技术是利用高速相机和CCD摄像机采集变压器外壳上的微小放电信号，通过图像处理技术对放电现象进行诊断，并进行故障分析。
3. 电学参数法电学参数法是通过评估变压器的电学参数变化，比如介质损耗因子、介质电阻率等，诊断变压器的状态。

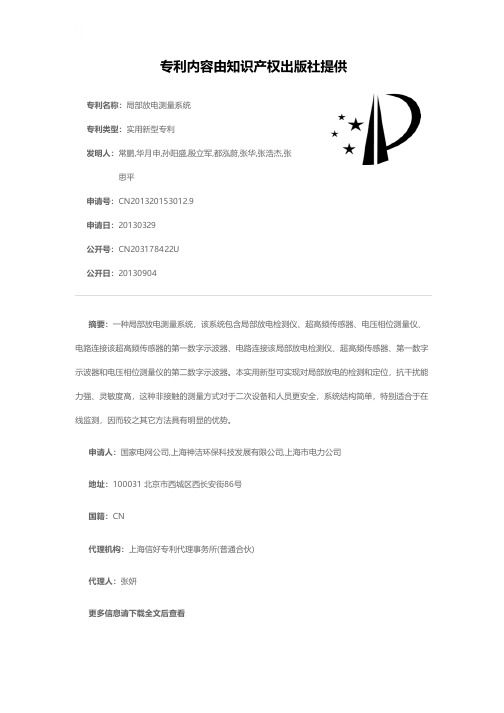

局部放电测量系统[实用新型专利]
![局部放电测量系统[实用新型专利]](https://img.taocdn.com/s3/m/687a33db3968011ca2009130.png)
专利名称：局部放电测量系统
专利类型：实用新型专利
发明人：常鹏,华月申,孙阳盛,殷立军,都泓蔚,张华,张浩杰,张思平
申请号：CN201320153012.9
申请日：20130329
公开号：CN203178422U
公开日：
20130904
专利内容由知识产权出版社提供
摘要：一种局部放电测量系统，该系统包含局部放电检测仪、超高频传感器、电压相位测量仪、电路连接该超高频传感器的第一数字示波器、电路连接该局部放电检测仪、超高频传感器、第一数字示波器和电压相位测量仪的第二数字示波器。
本实用新型可实现对局部放电的检测和定位，抗干扰能力强、灵敏度高，这种非接触的测量方式对于二次设备和人员更安全，系统结构简单，特别适合于在线监测，因而较之其它方法具有明显的优势。
申请人：国家电网公司,上海神洁环保科技发展有限公司,上海市电力公司
地址：100031 北京市西城区西长安街86号
国籍：CN
代理机构：上海信好专利代理事务所(普通合伙)
代理人：张妍
更多信息请下载全文后查看。
DMS局部放电检测仪操作手册
Portable UHF MonitorOperation Manual GIS局放超高频带电测试仪操作手册英国DMS公司北京深蓝华盛科技有限公司2010年12月目录1. Introduction -- 概述 ..................................................................................错误!未定义书签。
1.1. The UHF principle -- 超高频检测的工作原理............................错误!未定义书签。
1.2. Monitor software -- 局部放电检测软件 ......................................错误!未定义书签。
1.3. The online Peak Hold (Point on Wave) displays -- 峰值检测数据显示错误!未定义书签。
1.4. The online Single Cycle displays-- 单周期检测数据显示...........错误!未定义书签。
1.5. The online PRPD displays -- PRPD检测数据显示......................错误!未定义书签。
1.6. Event Mode – PD事件模式 ..........................................................错误!未定义书签。
1.7. Library –数据库...........................................................................错误!未定义书签。
1.8. Data storage in PortSUB for Windows 2000 and Windows XP -- 系统软件PortSUB的数据存储................................................................................................错误!未定义书签。
局部放电监测系统的检测方法及装置[发明专利]
![局部放电监测系统的检测方法及装置[发明专利]](https://img.taocdn.com/s3/m/5d64058e48d7c1c708a145ed.png)
专利名称：局部放电监测系统的检测方法及装置
专利类型：发明专利
发明人：陶诗洋,程序,王文山,任志刚,段大鹏,李明忆,吴麟琳,张玉佳
申请号：CN201510940139.9
申请日：20151215
公开号：CN105589018A
公开日：
20160518
专利内容由知识产权出版社提供
摘要：本发明公开了一种局部放电监测系统的检测方法及装置。
其中，该方法包括：接收第一信号，其中，由信号发生器将原始信号发送至第一电力仪器后，第一电力仪器对原始信号处理后得到第一信号；判断第一信号是否满足预设信号检测条件；若第一信号不满足预设信号检测条件，则确定第一电力仪器性能异常，并进行告警。
本发明解决了现有技术中的供电设备状态检测效率较低的技术问题。
申请人：国网北京市电力公司,国家电网公司
地址：100031 北京市西城区前门西大街41号
国籍：CN
代理机构：北京康信知识产权代理有限责任公司
更多信息请下载全文后查看。
开关柜局部放电带电检测技术的运用
开关柜局部放电带电检测技术的运用随着电力系统的发展，开关柜在供电过程中扮演着极为重要的角色。
开关柜作为电气系统中的关键设备，其可靠性和安全性对电力系统运行的稳定性和安全性有着直接的影响。
由于长期运行和环境因素等原因，开关柜的故障率逐渐增加，此时开关柜内部局部放电带电检测技术的运用显得尤为重要。
本文将就开关柜局部放电带电检测技术的运用进行详细介绍和分析。
开关柜局部放电带电检测技术是一种用于监测和检测开关柜内部缺陷的关键技术。
开关柜内部的缺陷主要包括绝缘老化、绝缘材料的破损和沉积、绝缘材料的粒子引起的电晕放电等。
这些缺陷的存在会导致开关柜内部发生局部放电现象，加剧了开关柜的老化和损坏，甚至导致严重事故的发生。
及时监测和检测开关柜内部的局部放电现象，对于提高开关柜的安全性和可靠性具有重要意义。
开关柜局部放电带电检测技术主要通过检测开关柜内部的放电信号来确定是否存在缺陷和隐患。
目前，常用的检测方法主要有高频电流传感器检测法、电磁波传感器检测法和超声传感器检测法等几种。
这些技术能够实时监测开关柜内部的放电情况，并通过数据分析和处理，准确判断开关柜内部的缺陷位置和程度，为开关柜的维护和管理提供重要依据。
在实际应用中，开关柜局部放电带电检测技术具有以下优势：1. 高效性：该技术可以实时监测开关柜内部的放电情况，对局部放电进行有效检测和诊断，大大提高了开关柜的故障检测效率。
2. 精准性：通过数据分析和处理，该技术可以准确判断开关柜内部的缺陷位置和程度，为开关柜的运行和维护提供精准的信息。
3. 安全性：采用该技术可以避免开关柜的停电维护，有效降低了人员作业的风险，提高了工作的安全性。
4. 经济性：该技术可以延长开关柜的使用寿命，减少因故障而导致的维修成本，从而降低了维护成本，具有一定的经济效益。
通过上述分析可以看出，开关柜局部放电带电检测技术的运用具有很高的应用价值和发展前景。
在实际工程中，需要结合开关柜的具体情况和要求，选择合适的监测设备和技术方案，并制定相应的维护计划和措施，以提高开关柜的安全性和可靠性。
先锋MJ—D7型MD及其ASRAC系统
先锋MJ—D7型MD及其ASRAC系统
蒋英
【期刊名称】《《家庭电子》》
【年(卷),期】1999(000)004
【摘要】先锋这还是第一次推出单一的MD录音机MJ—D7。
MJ—DJ一扫以往MD给人“尽管方便,但音质还应提高”的印象,而致力于MD的高音质、高品位,以满足喜爱组合音响的朋友们。
以往MD组合音响的高音质化只是CD唱机高音质的延伸,总是局限于放音一类的技术。
而MD是录音机,其使命就在于要实现录音的优异音质。
MJ—D7的结构是重新设计的。
【总页数】2页(P42-43)
【作者】蒋英
【作者单位】
【正文语种】中文
【中图分类】TN912.22
【相关文献】
1.MDS型G856磁力仪数据处理系统 [J], 刘迪仁
2.舰船电力系统用1MJ高温超导环型储能磁体的设计研究 [J], 戴陶珍;范则阳;李敬东;唐跃进;程时杰;潘垣
3.独乐乐不如众乐乐——松下SJ—MJ50单放型MD随身听 [J], FirstloveToll
4.TH-DMDS型电力设备局部放电监测诊断系统 [J], 高文胜;张凌俊
5.MDS-55系列高性能通用型微处理器开发系统开发、调试、维修、分析微机系统和智能化产品的理想工具 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
科技成果——开关柜局部放电检测装置
科技成果——开关柜局部放电检测装置成果简介目前为获取开关柜内的绝缘信息，通常进行停电的周期性试验。
由于检测是在停电状态下进行的，因而无法展现绝缘状态在电场、热场和机械应力作用下发生渐变而劣化的过程，进而不能对开关柜的维护检修提供合理的建议，造成了大量的人力、物力和财力的浪费，甚至造成误判，形成大的停电事故。
为弥补周期性试验的缺陷，新近发展起来的在线测温技术、在线测位移技术等已在开关柜中获得应用并取得了不错的效果，但其对测取绝缘材料劣化过程的能力并不令人满意。
而对此类中、低压开关柜局部放电进行监测，可及时发现故障隐患，并对累积性故障做出预测。
通过地电波便携式设备诊断绝缘劣化过程及绝缘故障的有效性已得到现场试验的证明。
通过局部放电的长期观测开关柜设备的绝缘状态，通过分析局部放电特征量的变化趋势，可以分析出开关柜工作时所处的安全境地。
一旦发现局部放电幅值或重复率发生显著增长，即可确认开关柜中发生较危险的绝缘故障，需停电进行维修。
这样既为设备的维修提供了有效的参考建议，也避免了周期性试验的盲目性、信息缺失性和浪费。
因此局部放电在线监测具有诸多周期性试验无法比拟的优点，成为未来开关柜绝缘监测及诊断技术的发展方向。
本项目拟开发的基于地电波与超声波原理的局部放电检测装置，与现有产品相比，具有量程大，信噪比高，连续工作时间长，操作方便等优点。
另外，通过配备无线通讯装置，可实现远程数据状态传送，为在集控中心的数据库建立和历史数据分析提供帮助。
直接收益：做到开关柜局部放电在线监测，实时监控；间接收益：节约开关柜定期检测所需的人力、物力成本。
技术原理（一）开关柜局部放电及检测方法开关柜中的放电现象会严重损害绝缘材料的绝缘性能，从而引起爆炸、火灾等灾害，因此局部放电现象的检测及预警至关重要。
开关柜中若局部位置出现放电现象时，会产生超声波及暂态低电压，目前局部放电的检测方法多根据这两种现象实现，做的比较好的是英国电科院通过暂态低电压监测的装置，但是售价昂贵，且技术不对外公开。
局部放电智慧监测系统设计方案
局部放电智慧监测系统设计方案局部放电是指电气设备在运行过程中产生的局部放电现象，这种现象会导致设备的损坏和电网的故障，因此对于局部放电进行及时监测是非常重要的。
本文将介绍一种智慧监测系统的设计方案，用于监测局部放电现象。
1. 系统结构该监测系统由以下几个主要组成部分构成：1.1 传感器：用于采集电气设备上的局部放电信号，常用的传感器有高频电流传感器和超高频传感器。
1.2 数据采集装置：用于将传感器采集到的信号转换为数字信号，并进行滤波、放大等处理。
1.3 数据处理和存储装置：用于对采集到的数据进行处理和存储，常用的装置有嵌入式系统或者服务器。
1.4 数据传输装置：用于将处理后的数据传输至监测中心，可以使用以太网、无线网络等传输方式。
1.5 监测中心：对传输过来的数据进行分析和处理，判断是否存在局部放电，并进行告警。
2. 传感器选择在设计该监测系统时，需要选择合适的传感器进行局部放电信号的采集。
传感器的选择要满足以下几个要求：2.1 轻便小巧：传感器需要安装在电气设备上，因此需要满足体积小、重量轻的要求。
2.2 高灵敏度：传感器需要能够对微弱的局部放电信号进行采集，因此需要具备高灵敏度。
2.3 宽带特性：传感器需要具备较宽的频率范围，以便能够采集到不同频率的局部放电信号。
2.4 高可靠性：传感器需要具备较高的工作可靠性，以保证监测系统的正常运行。
3. 数据处理和存储装置的选择在监测系统中，对于采集到的数据进行处理和存储是非常重要的。
可以选择以下几种方式进行处理和存储：3.1 嵌入式系统：使用嵌入式系统可以对采集到的数据进行实时处理和存储，优点是实时性高。
3.2 服务器：使用服务器可以对采集到的数据进行离线处理和存储，优点是存储容量大。
4. 数据传输装置的选择在监测系统中，将处理后的数据传输至监测中心也是非常重要的。
可以选择以下几种方式进行数据传输：4.1 以太网：通过有线网络传输数据，优点是传输速度快，稳定性高。
局部放电试验设备
局部放电试验设备简介局部放电试验设备是一种用于检测和评估电力设备中局部放电现象的仪器。
局部放电是指电介质中出现的电弧放电或电晕放电，可能会导致设备的损坏和故障。
局部放电试验设备通过对电力设备进行局部放电试验，可以及早发现潜在的故障，并采取相应的预防措施。
功能和特点1. 检测功能：局部放电试验设备能够准确检测电力设备中的局部放电现象，并记录其频率、幅值和相位等参数。
2. 评估功能：局部放电试验设备可以根据检测结果对电力设备的局部放电情况进行评估，判断设备是否存在故障风险。
3. 预警功能：当局部放电试验设备检测到电力设备中出现异常的局部放电现象时，会及时发出警报，提醒操作人员及时采取措施。
4. 数据记录：局部放电试验设备可以记录检测数据，并将其存储在内部存储器或外部存储介质中，以供后续分析和比对。
5. 便携性：局部放电试验设备通常具有轻便小巧的设计，可以方便携带和操作，适用于各种电力设备的局部放电检测。
使用范围局部放电试验设备广泛应用于以下领域：1. 电力系统：用于发电厂、变电站等电力设备的局部放电检测和评估。
2. 输电线路：用于检测和评估高压输电线路的局部放电情况，确保线路的安全运行。
3. 变压器：用于变压器的局部放电试验，提前发现变压器内部可能存在的故障。
4. 绝缘材料：用于绝缘材料的局部放电试验，评估其质量和可靠性。
5. 电：用于电的局部放电检测和评估，确保电的正常工作。
总结局部放电试验设备是一种重要的检测和评估工具，可用于电力设备中局部放电的及早发现和预防。
它具有准确的检测能力、方便的操作和广泛的应用范围，对于保障电力设备的正常运行具有重要意义。
电力套管局部放电带电检测系统[实用新型专利]
专利名称：电力套管局部放电带电检测系统
专利类型：实用新型专利
发明人：曲德宇,王勇,黄炎光,肖天为,张显聪,陈俊,刘民,熊俊,郑书生,李成榕
申请号：CN201320824930.X
申请日：20131212
公开号：CN203720304U
公开日：
20140716
专利内容由知识产权出版社提供
摘要：一种电力套管局部放电带电检测系统，包括：定向天线、信号调理器、信号采集器；所述定向天线、信号调理器、信号采集器依次连接；所述定向天线检测电力套管的待测部位放电辐射出的电磁波信号，将所述电磁波信号转换为电压信号，并发送至所述信号调理器；所述信号调理器将所述电压信号去噪并放大，将调理后的信号发送至所述信号采集器；所述信号采集器将所述调理后的信号进行模数转换获得数字信号，将所述数字信号进行存储并显示。
通过本实用新型方案，提高了检测灵敏度，克服了变电站恶劣的电磁环境对局部放电检测的强烈干扰。
申请人：广州供电局有限公司,华北电力大学
地址：510620 广东省广州市天河区天河南二路2号
国籍：CN
代理机构：广州华进联合专利商标代理有限公司
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TH-DMDS型电力设备局部放电监测诊断系统
高文胜张凌俊
（清华大学电机系北京吉思电气有限公司）
摘要：本文介绍了一种局部放电在线监测与诊断系统。
该系统为固定式装置，能够在电磁干扰较强的变电站环境下稳定运行，可全天候连续在线监测电力设备的故障放电信号。
该系统为电力现场及时发现多次设备故障隐患，为保障电力系统安全运行做出了贡献。
关键词：局部放电在线监测与诊断人工神经网络
1. 引言
电力设备内部的放电现象即是造成绝缘劣化的主要起因，同时也是绝缘劣化的重要征兆。
因此及时地进行放电监测能够有效地反映设备内部绝缘的潜伏性缺陷。
局部放电在线监测系统能够在设备运行状态下，对设备内部的放电性故障进行实时检测，对电力设备突发性故障的早期发现具有重要意义。
北京吉思电气有限公司与清华大学电机系联合开发的TH-DMDS系列电力设备局部放电在线监测系统，是在清华大学电力系统国家重点实验室－电气检测与故障诊断分室多年研究成果的基础上发展起来的。
在国家自然科学基金会和国电公司的大力支持下，使TH-DMDS系列产品的性能指标达到了国际先进水平，目前已有多套系统在国内投入运行，并先后获得了教育部科技进步二等奖、东北电管局科技进步一等奖和吉林省科技进步三等奖。
2. 系统原理
局部放电综合监测系统的原理如图1 所示。
图1. 变压器局部放电综合监测诊断系统结构图
3.主要功能特点
本系统为固定式装置，能够在电磁干扰较强的变电站环境下稳定运行，可全天候连续在线监测电力设备的故障放电信号。
1.监测系统由传感单元、嵌入式工业计算机、高速信号采集单元、光通讯单元、中央分析诊断单
元组成；
图2.局部放电在线监测系统原理框图
2.监测系统采用安全灵敏的穿心式宽带电流传感器和超声传感器，可检测到设备内部的微小放
电。
传感器的接入不改变电力设备的运行方式，监测过程对系统一次运行无任何影响；
3.系统采用软-硬件联合抑制现场干扰的方法，大大提高了监测系统的抗干扰性能。
对放电故障
具有很高的在线检测灵敏度。
可程控选择硬件滤波器和软件滤波器，灵活组成不同参数的滤波器，以适应不同的现场环境；
4.采用专门设计的在线标定装置，利用本系统配置的局部放电校准信号发生器可随时对监测系统
进行校准；采用IEC270规定的工作频带范围，经标定后，可直接以皮库（pC）数给出设备的放电量指标；
5.采用具有高转换速率和大容量数据缓存的数据采集单元，独立的4通道信号处理，可同步获取
不同测点的相关放电信息；根据不同测点结果的一致性，保证测量数据真实准确、合理稳定，能灵敏地反映设备内部的放电性故障。
图3.采样任务设置界面图4.报警历史查询
6.对监测系统的功能进行了合理的分布，充分考虑了用户的实际需求。
对普通现场监测人员隐藏
了系统的复杂细节，明确提示报警信息和诊断结论。
根据报警指示灯的颜色（绿、黄、红），就能够给出设备状态的基本判断，提高了系统的易用性；而对监测系统的维护人员和高级用户则强调了系统配置的灵活性，用户可以使用内嵌的智能语言定义采样-数据处理-监测量报警的整个流程。
7.系统采用人工神经网络作为放电类型的自动识别机，提供快速准确的故障类型和放电严重程度
识别功能。
能够自动生成故障诊断报告并通过网络发出报警信息。
可建立对故障的多级别、多策略报警，大大降低了误报警的可能性，并可方便地查询报警历史。
8.系统具有超声故障定位功能，可对变压器内部严重放电源精确定位。
9.可在主控室进行控制，并可通过电力系统局域网或广域网访问监测系统，对监测数据和诊断结
果进行远程分析；局内其它用户可采用C/S方式查阅监测结果。
图5.局部放电监测数据管理网络结构图
10.系统具有自检功能，可方便快速地诊断监测系统本身的故障。
现场测量单元和主控制室间采用
光缆通讯，实现了监测系统与一次设备的电气隔离，提高了监测工作的安全性。
4.主要技术指标
操作系统采用Windows2000 Server，数据库采用SQL Server2000，通讯协议采用TCP/IP。
1.监测系统的分辨率（灵敏度）不大于 200 pC，当背景干扰较大时，系统测量灵敏度亦相应下
降。
2.超声定位精度为±50 cm。
3.放电故障类型正判率不低于80%。
4.系统能够耐受户外的各种气候环境。
5.局部放电监测系统使用情况
应用该技术先后在新加坡电网公司的十二个变电站、北京供电局的十个变电站以及马来西亚电力公司、美国Edison公司、香港中华电力公司、徐州供电局等地进行了现场检测，并在元宝山发电厂600MW发电机-变压器组、广州供电局220 kV变压器和常州供电局220 kV变压器上安装了，为电力现场及时发现多次设备故障隐患，为保障电力系统安全运行做出了贡献。
对新加坡电网公司66kV 变压器电缆端头进行的检测结果如图6所示。
在变压器电缆出线端，采用脉
冲电流传感器和超高频传感器均检
测到放电信号。
且不同的传感方式
获得的检测信号有很强的关联性，
因此建议设备停运检修。
设备解体后，在电缆端部多处
发现明显的放电痕迹，如图7所示。
图6. 变压器电缆端头局部放电检测结果
图7. 电缆端部解体后发现的放电痕迹。
