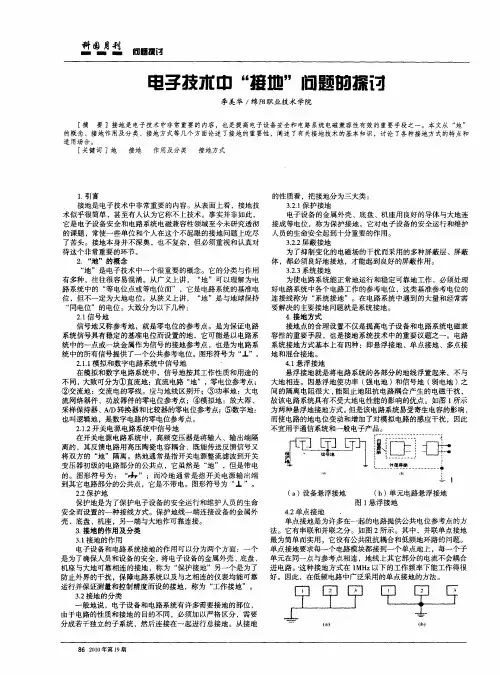

电子技术中“接地”问题的探讨

体,都必须 良好地接地 ,才能起到良好的屏蔽作用 。
3 _系 统接地 .3 2 为使 电路系 统能 正常 地运 行 和稳定 可靠 地工 作 ,必须 处理 好 电路 系统 中各个 电路工作 的参考 电位 ,这类 基 准参考 电位 的 连 接线 称为 “ 统接 地 ”。在 电路 系统 中遇 到 的大 量 和经 常需 系 要 解决 的主要 接地 问题 就是 系统接 地 。 4 揍地 方式 . 接地 点 的合理 设置 不仅 是 提高 电子设 备 和 电路 系统 电磁 兼 容 性 的重要 手段 ,也是 接地 系统 技术 中 的重要 议题 之一 。 电路 系 统接 地方 式基本 上有 四种 :即悬 浮接 地 、单 点接 地 、多点 接 地 和混合 接地 。 41 浮接 地 .悬 悬 浮接地 就是 将 电路系 统 的各部 分 的地线 浮置起 来 ,不 与 大地 相 连。 因悬浮 地使 功率 ( 电地 )和信号 地 ( 电地 ) 强 弱 之 ②交流地 :交流电的零线。应与地线区别开;③功率地 :大电 间 的隔离 电阻很 大 , 能阻 止地 阻抗 电路耦 合 产生 的 电磁干 扰 , 流 网络器 件 、功放 器件 的零 电位参 考 点 ;④ 模拟 地 :放 大器 、 故该 电路 系统 具有 不受 大地 电性 能 的影 响 的优 点 。如图 l 所示 采样保持器、 I AD转换器和比较器的零电位参考点; ⑤数字地: 为两种 悬浮 地接地 方式 。 是该 电路 系统易 受寄 生电容 的影 响 , 但 也 叫逻辑地 ,是 数字 电路 的零 电位参考 点 。 而使电路的地电位变动和增加 了对模拟 电路的感应干扰 ,因此 21 开关 电源 电路 系统 中信号 地 .2 . 不宜用于通信系统和一般电子产品。
适 用 场合 。
[ 关键词 ] 地 接地 作用及分类 接地方 式
电磁兼容的工程措施

电磁兼容的工程措施引言电磁兼容性(Electromagnetic Compatibility,简称EMC)是指电子设备在共享同一电磁环境中能够正常工作,同时不会产生对其他设备造成电磁干扰的能力。
为了确保设备的正常运行和通信可靠性,需要采取一系列的工程措施来增强电磁兼容性。
本文将介绍一些常见的工程措施,以帮助工程师在设计和开发电子设备时提高电磁兼容性。
电磁兼容性分析在进行电磁兼容性设计之前,首先需要进行电磁兼容性分析。
通过对电磁环境和设备的电磁特性的分析,可以确定存在的潜在问题和干扰源。
通过分析电磁传感器的输出并进行干扰源跟踪,可以确定产生干扰的频率范围和可能的干扰路径。
这为后续的工程措施提供了指导。
接地设计接地系统是电子设备中最重要的电磁兼容性设计之一。
良好的接地系统可以有效地排除设备内的电磁噪声,降低电磁辐射和敏感性。
在接地设计中,需要考虑接地回路的布线、接地电阻的选择和接地电气连接性的质量。
1.接地回路布线:接地回路应尽可能短,避免形成大的回路面积。
使用大截面的导线,以降低电阻和感抗,并且避免回路横越干扰源或敏感器件。
2.接地电阻的选择:接地电阻是接地系统中的关键要素,它决定了接地回路的效率和电流分布。
低阻值的接地电阻可以降低接地电压,提高接地系统的稳定性和抗干扰能力。
3.接地电气连接性:为了确保接地系统的良好连接,需要使用良好的接地连接器和接地夹。
这些连接器和夹子应具有低电阻和低电感的特性,以确保可靠的接地连接。
滤波器设计滤波器是用来抑制设备上电源线上的高频噪声的重要组件。
通过在电源线上添加适当的滤波器,可以有效地减少电源线上的噪声,防止其传播到其他设备上。
滤波器设计的关键要点包括滤波器类型的选择、滤波器的插入损耗和频率响应的选择。
1.滤波器类型:常见的滤波器类型包括低通滤波器、带通滤波器和带阻滤波器。
根据具体的应用需求和频率范围,选择适当的滤波器类型。
2.滤波器的插入损耗:滤波器的插入损耗是指在通过滤波器时电源线上信号的衰减。

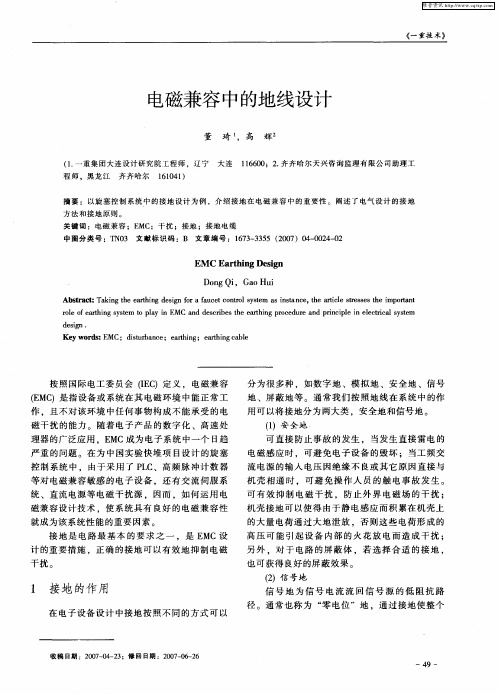

电磁兼容中的地线设计

EM C r h n s n Ea t i g De i g
D n Q ,G oH i og i a u
Ab t a t T k n h a t ig d sg o a c tc n rls s m si sa c , h ril t s e e i o tn sr c : a ig t e e r n e in f raf u e o to y t a n t n e t e at e s e s s t mp r t h e c r h a rl fe r i g s se t ly i o e o a t n y t m p a n EMC a d d s rb st e e rh n r c d r n r cp e i lc r a y t m h o n e c e h at i g p e u e a d p n il n ee t c ls se i o i i d sg . ei n Ke r s EMC; d s r a c ;e rh n ; e r i gc b e y wo d : it b n e a ti g u a t n a l h
等对 电磁 兼容 敏感 的电 子设 备 ,还有 交 流 伺服 系
统 、直流 电源 等 电磁 干扰 源 ,因而 ,如 何运 用 电
磁兼容 设计 技 术 该系 统性 能 的重要 因素 。 接 地 是 电路 最基 本 的要 求 之 一 ,是 E MC设 计 的重 要措 施 ,正 确 的接 地 可 以有效 地 抑制 电磁
按 照 国际 电工 委 员会 ( C I )定 义 ,电磁兼 容 E fMC E 1是 指设备 或 系统 在其 电磁环 境 中能 正 常工 作 .且不 对该 环境 中任 何事 物 构成 不能 承 受 的 电 磁 干扰 的能力 。随着 电子产 品 的数 字化 、高速 处 理器 的广 泛应用 .E MC成为 电 子系统 中一个 日趋 严 重 的问题 。在 为 中 国实验 快堆 项 目设 计 的旋 塞 控 制 系统 中 ,由于 采 用 了 P C L 、高频 脉 冲计 数 器
军用电子设备的电磁兼容设计讲义

军用电子设备的电磁兼容设计讲义概述电磁兼容 (Electromagnetic Compatibility, EMC) 设计是军用电子设备设计中非常重要的一个方面。
军用电子设备需要能够在严酷的电磁环境下正常运行,同时不被其他电磁辐射源所干扰。
本讲义将介绍一些常用的电磁兼容设计原理和方法。
电磁干扰源的分析和评估在进行电磁兼容设计之前,首先需要对电磁环境进行全面的分析和评估。
这包括了电磁辐射源的种类和特性,以及其对军用电子设备的影响程度。
常见的电磁干扰源包括雷达、通讯设备、雷电、电磁脉冲等,它们的频率范围、功率水平和辐射特性都需要进行详细的分析。
抗干扰设计原则针对不同的电磁干扰源,我们可以采取不同的抗干扰设计原则。
以下是一些常见的原则: - 辐射源和受体的物理隔离:通过物理屏蔽和隔离来减少电磁干扰的传输路径,从而降低电磁干扰的影响。
- 地线设计:合理的地线布局和接地技术可以有效地降低电磁干扰的传导和辐射。
- 滤波器的选择和设计:使用合适的滤波器来限制特定频段的电磁干扰。
- 信号调理和处理:采用合适的信号调理和处理技术来提高系统的抗干扰能力。
屏蔽技术屏蔽是电磁兼容设计中常用的一种技术手段,可以有效地降低电磁干扰。
常见的屏蔽技术包括: - 金属屏蔽:使用金属屏蔽,如金属盖、金属箱体等,来将系统或设备与外界电磁场隔离开来。
- 导电涂层:在设备表面涂覆导电涂层,利用其良好的导电性能来屏蔽电磁干扰。
- 电磁屏蔽材料:使用吸波材料、金属箔等材料来吸收或反射电磁波,从而减少对设备的干扰。
地线设计与接地技术合理的地线设计和接地技术在电磁兼容设计中起着重要的作用。
以下是一些地线设计和接地技术的要点: - 单点接地:将所有地线连接到一个共同的接地点,减少不同地线之间的电位差,减少干扰。
- 多点接地:根据系统的特点,将不同的地线分别连接到不同的接地点,使其电位差尽可能小。
- 等电位连接:通过合适的连接方式,将所有地线的电位保持一致,减少干扰。
电气工程中的电气电磁兼容性技术

02
定义:电气电磁兼容性技 术是指在电气设备设计和 制造过程中,采取措施降 低电磁干扰,提高设备抗
电磁干扰能力的技术。
03
作用:电气电磁兼容性技 术可以保证电气设备在复 杂电磁环境中正常工作, 提高设备的可靠性和稳定 性,减少电磁干扰对设备
的影响。
电气电磁兼容性 技术是确保电气 设备在复杂电磁 环境中正常工作
结论:电磁兼容性技术在电力系统中的应用具有重要意义,可以有效地解决电磁干扰问题, 提高系统的性能和可靠性。
添加 标题
系统概述:介绍通信系统的基本组 成和工作原理
添加 标题
测试方法:介绍在测试过程中使用的 方法和工具,如电磁场仿真、干扰分 析等
添加 标题
优化措施:根据测试结果提出优化 措施,以提高系统的电磁兼容性能
的关键技术。
添加标题
随着电子技术的 发展,电气设备 越来越复杂,电 磁环境也越来越 复杂,因此电气 电磁兼容性技术 的重要性日益凸
显。
添加标题
电气电磁兼容性 技术广泛应用于 各种电气设备中, 如电力系统、通 信系统、电子设
备等。
电气电磁兼容性 技术的应用可以 降低电气设备的 电磁干扰,提高 设备的可靠性和
添加 标题
电磁兼容性设计:描述在设计过程中 如何考虑电磁兼容性问题,包括屏蔽、 滤波、接地等技术的应用
添加 标题
测试结果:展示测试结果,包括电 磁干扰水平、抗干扰能力等指标
轨道交通电磁兼容性 技术应用的背景和意
义
轨道交通电磁兼容性 技术的效果评估方法
和标准
轨道交通电磁兼容性 技术的具体应用方法
和措施
电磁兼容性技术在轨道交通 安全保障中的应用
工业自动化设备:电磁兼容性技术 在工业自动化设备中得到了广泛应 用,如电机、变频器、传感器等。

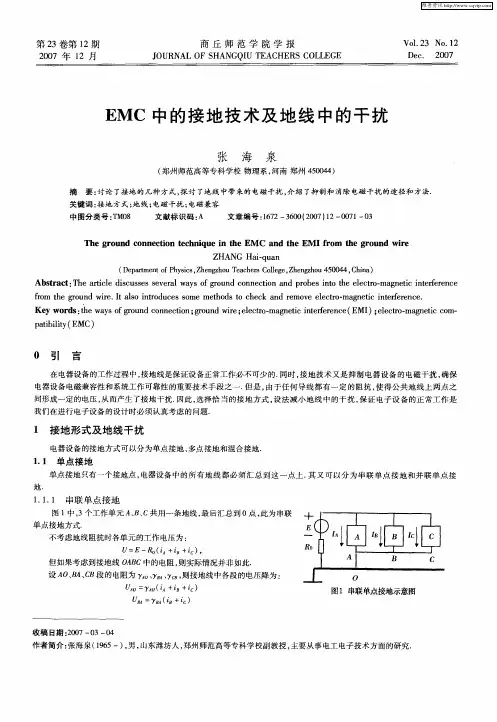

EMC中的接地技术及地线中的干扰

第2 3卷第 1 2期 20 年 1 07 2月
商 丘 师 范 学 院 学 报 J U N L O HA G I E C E SC L E E O R A FS N Q U T A H R O L G 而产生 了接地干扰 . 从 因此 , 选择恰 当 的接 地方 式 , 设法减小 地线 中的干扰 , 保证 电子设 备的正 常工作是
我们在进行 电子设备 的设计时必须认 真考 虑的问题.
1 接 地 形 式 及 地 线 干扰
电器设备 的接地方式可 以分 为单点接 地 、 多点接地 和混 合接 地.
pt it( MC a bly E ) i i
O 引 言
在 电器设备 的工作 过程 中 , 接地线是保证设 备正常工作必不可少的. 同时 , 地技术 又是抑 制电器设备 的 电磁 干扰 , 接 确保
电器设备 电磁兼容性和 系统工作 可靠 性的重要技术手段 之一. 但是 , 由于任何 导线都 有一定 的 阻抗 , 得公共 地线上 两点之 使
UA = i ’ m ^ U日 =i ‘ 0 日 日
U = i ・ r
图2 并联单点接地示意 图
显然 , 接地 线中存在阻抗导致各个单元 的工作 电压不再相等 , C单元所受 的干扰最大. 因此 , 了保证电路的正常工作 , 为 必 须设法抑制地线 中的干扰.
112 并 联单 点接地 ..
图 2中, 、 、 3个单元通过单独的地线直接接到接地点 0, 』Bc 4 各单元地线电阻所带来 的干扰 电压为 :
1 1 单点 接地 .
单点接 地只有一个接地点 , 电器设备 中的所 有地 线都 必须 汇总 到这一 点上 . 又 可以分 为 串联 单点 接地 和并联 单点 接 其
电磁兼容屏蔽总结
电磁兼容屏蔽总结概述电磁兼容(Electromagnetic Compatibility,EMC)是指在电子设备中,不同电磁干扰源之间以及设备与外部环境之间的兼容性。
电磁兼容性问题主要包括电磁辐射和电磁敏感性两个方面。
在电子设备的设计和制造过程中,需要采取措施来降低电磁干扰的产生和电磁敏感性的增加,从而实现电磁兼容。
屏蔽是一种常用的电磁兼容技术,通过在电子设备或电路中添加屏蔽材料,可以减少电磁干扰源对其他设备或电路的影响,同时也可以减少外部环境对设备或电路的干扰。
本文将总结电磁兼容屏蔽的一些关键要点和技术。
电磁兼容屏蔽的原理电磁兼容屏蔽的原理是基于电磁场的物理特性。
电磁波在遇到导电物体时,会产生反射和吸收,屏蔽材料利用这一原理,来抵挡或吸收电磁波。
常见的屏蔽材料包括金属,如铁、铜、铝等,以及一些特殊复合材料。
金属是常用的屏蔽材料,因为它具有良好的导电性能,可以有效地反射电磁波。
特殊复合材料则通过调整材料的结构和成分,使其具有良好的屏蔽性能,同时保持一定的机械性能和加工性能。
电磁屏蔽的应用领域电磁屏蔽广泛应用于各个领域,包括通信、航空航天、汽车、医疗设备等。
在通信领域,电磁屏蔽可以减少无线电设备之间的相互干扰,保证通信质量。
在航空航天领域,电磁屏蔽可以保护关键电子设备免受强电磁辐射的影响,确保飞行安全。
在汽车领域,电磁屏蔽可以减少车辆电子系统之间的干扰,提高整车的稳定性。
在医疗设备领域,电磁屏蔽可以保护关键医疗设备免受外部电磁干扰的影响,保证医疗过程的安全性。
电磁屏蔽设计的关键要点在进行电磁屏蔽设计时,需要注意以下几个关键要点:1. 频率范围不同的电磁干扰源产生的频率范围不同,所以在进行屏蔽设计时,需要明确所要屏蔽的频段范围。
根据不同的频段范围选择适当的屏蔽材料和屏蔽结构。
2. 材料选择根据不同的应用场景和屏蔽要求,选择合适的屏蔽材料。
金属是常用的屏蔽材料,但在某些场景下,特殊复合材料可能会更适合。
电磁兼容(EMC)基础知识全面详解
电磁兼容(EMC)基础知识全⾯详解⼀、电磁兼容概念电磁兼容EMC(Electromagnetic compatibility) 对于设备或系统的性能指标来说,直译为“电磁兼容性” ;但作为⼀门学科来说,应该译为“电磁兼容”。
国家标准GB/T4365-1995《电磁兼容术语》对电磁兼容所下的定义为“设备或系统在其电磁环境中能正常⼯作且不对该环境中任何事物构成不能承受的电磁骚扰的能⼒。
” 简单的说,就是抗⼲扰的能⼒和对外骚扰的程度。
电磁兼容是研究在有限的空间、有限的时间、有限的频谱资源条件下,各种⽤电设备(分系统、系统;⼴义的还包括⽣物体)可以共存并不致引起降级的⼀门科学。
⼆、基本概念Electromagnetic compatibility(EMC)电磁相容—电⼦产品能够在⼀电磁环境中⼯作⽽不会降低功能或损害之能⼒;Electromagnetic interference(EMI)电磁⼲扰—电⼦产品之电磁能量经由传导或辐射之⽅式传播出去的过程;由⼲扰源、耦合通道及被⼲扰接收机三要素组成。
Radio frequency(RF)⽆线电频率,射頻—通訊所⽤的频率范围,⼤约是10kHz 到100GHz。
这些能量可以是有意产⽣的,如⽆限电传发射器,或者是被电⼦产品⽆意产⽣的;RF能量经由两种模式传播: Radiated emissions(RE)—此种RF 能量的电磁场经由媒介⽽传输;RF 能量⼀般在⾃由空间(free space)內传播,然⽽,其他种类也有可能发⽣。
Conducted emissions(CE)—此种RF 能量的电磁场经由道题媒介⽽传播,⼀般是经由电线或内部连接电缆;Line Conducted interference(LCI)指的是在电源线上的RF 能量。
Susceptibility 容忍度,耐受性—相对的测量产品暴露在EMI环境中混乱或损害的程度。
Immunity 免疫⼒—⼀相对的测量产品承受EMI的能⼒;Electrical overstress(EOS)电⼦过度⾼压—当遇到⾼压突波产品承受到的损坏或只是功能丧失;EOS包括雷击以及静电放电的事件。
电磁兼容与射频技术作业指导书
电磁兼容与射频技术作业指导书第1章电磁兼容基础理论 (3)1.1 电磁兼容概述 (3)1.2 电磁兼容基本概念 (4)1.2.1 电磁干扰(Electromagnetic Interference, EMI) (4)1.2.2 电磁敏感性(Electromagnetic Susceptibility, EMS) (4)1.2.3 电磁兼容设计 (4)1.2.4 电磁兼容三要素 (4)1.3 电磁兼容测试标准与法规 (4)1.3.1 国际电磁兼容测试标准 (4)1.3.2 我国电磁兼容测试标准 (4)1.3.3 电磁兼容法规 (4)第2章射频技术基础 (5)2.1 射频信号特性 (5)2.1.1 频率特性 (5)2.1.2 辐射特性 (5)2.1.3 耦合特性 (5)2.1.4 衰减特性 (5)2.2 射频电路设计原理 (5)2.2.1 射频放大器设计 (5)2.2.2 混频器设计 (5)2.2.3 滤波器设计 (5)2.2.4 阻抗匹配设计 (6)2.3 射频天线技术 (6)2.3.1 天线类型 (6)2.3.2 天线特性 (6)2.3.3 天线设计 (6)第3章电磁干扰源及其抑制 (6)3.1 电磁干扰源分类 (6)3.1.1 静电干扰 (6)3.1.2 磁场干扰 (7)3.1.3 电磁辐射干扰 (7)3.1.4 电快速脉冲干扰 (7)3.2 电磁干扰抑制技术 (7)3.2.1 静电干扰抑制 (7)3.2.2 磁场干扰抑制 (7)3.2.3 电磁辐射干扰抑制 (7)3.2.4 电快速脉冲干扰抑制 (7)3.3 电磁干扰滤波器设计 (7)3.3.1 选择合适的滤波器类型 (8)3.3.2 确定滤波器参数 (8)3.3.3 优化滤波器布局 (8)3.3.4 选择合适的滤波器材料 (8)3.3.5 考虑滤波器安装方式 (8)3.3.6 测试与优化 (8)第4章电磁兼容性分析与评估 (8)4.1 电磁兼容性分析原理 (8)4.1.1 电磁干扰(EMI)分析原理 (8)4.1.2 电磁抗干扰(EMS)分析原理 (8)4.2 电磁兼容性评估方法 (9)4.2.1 理论分析方法 (9)4.2.2 模拟仿真方法 (9)4.2.3 实验测试方法 (9)4.3 电磁兼容性测试与测量 (9)4.3.1 测试场地与设备 (9)4.3.2 测试标准与规范 (9)4.3.3 测试流程与方法 (10)4.3.4 测试结果分析与应用 (10)第5章射频前端设计与优化 (10)5.1 射频前端概述 (10)5.2 射频放大器设计 (10)5.2.1 射频放大器类型 (10)5.2.2 射频放大器设计原则 (10)5.2.3 射频放大器设计方法 (11)5.3 射频滤波器设计 (11)5.3.1 射频滤波器类型 (11)5.3.2 射频滤波器设计原则 (11)5.3.3 射频滤波器设计方法 (11)5.4 射频阻抗匹配技术 (11)5.4.1 射频阻抗匹配原理 (11)5.4.2 射频阻抗匹配设计方法 (11)5.4.3 射频阻抗匹配技术的应用 (12)第6章射频接收与发射技术 (12)6.1 射频接收技术 (12)6.1.1 射频接收原理 (12)6.1.2 射频接收电路设计 (12)6.1.3 射频接收功能指标 (12)6.2 射频发射技术 (12)6.2.1 射频发射原理 (12)6.2.2 射频发射电路设计 (12)6.2.3 射频发射功能指标 (12)6.3 射频调制与解调 (13)6.3.1 射频调制技术 (13)6.3.2 射频解调技术 (13)6.3.3 调制与解调电路设计 (13)第7章电磁兼容抗干扰技术 (13)7.1 电磁屏蔽技术 (13)7.1.1 电磁屏蔽原理 (13)7.1.2 电磁屏蔽材料 (13)7.1.3 电磁屏蔽设计 (13)7.2 电磁吸收技术 (13)7.2.1 电磁吸收原理 (13)7.2.2 电磁吸收材料 (13)7.2.3 电磁吸收结构设计 (14)7.3 电磁兼容接地技术 (14)7.3.1 接地原理 (14)7.3.2 接地系统设计 (14)7.3.3 接地装置及其应用 (14)第8章射频集成电路设计 (14)8.1 射频集成电路概述 (14)8.1.1 射频集成电路基本概念 (14)8.1.2 射频集成电路分类 (14)8.1.3 射频集成电路在射频系统中的应用 (15)8.2 射频集成电路设计流程 (15)8.2.1 需求分析 (15)8.2.2 电路拓扑选择 (15)8.2.3 电路参数设计 (15)8.2.4 电路仿真与优化 (15)8.2.5 版图设计 (15)8.2.6 设计验证与测试 (15)8.3 射频集成电路版图设计 (16)8.3.1 版图设计原则 (16)8.3.2 版图设计步骤 (16)第9章电磁兼容与射频技术的应用案例 (16)9.1 移动通信系统中的应用 (16)9.2 无线局域网中的应用 (17)9.3 蓝牙与物联网中的应用 (17)第10章电磁兼容与射频技术的发展趋势 (18)10.1 5G通信技术对电磁兼容与射频技术的影响 (18)10.2 新型电磁兼容与射频技术的研发 (18)10.3 未来电磁兼容与射频技术的发展方向 (19)第1章电磁兼容基础理论1.1 电磁兼容概述电磁兼容(Electromagnetic Compatibility, EMC)是指电子设备或系统在电磁环境中能正常工作并不干扰其他设备的能力。
浅析接地技术设计对电子设备电磁兼容性的影响
地 , 良好 的 搭 接 , 台 理 的 l 线 、 屏 布
2概 述
为 了 实 现 电 于 没备 币 ¨系 统 具 有 良 好 的 电 磁 兼 粹 性 能 。 需 从 分 析 电 磁 十 扰 _ 要 紊 (即 : 源 、 椭 一 f 扰
蔽 、 滤 波 币 限 幅 等 技 术 以 及 这 些 技 ¨ 术 的 组 合 他 川 等 。 而 接 地 技 术 的 设 计 是 电 磁 兼 缚 性 没 汁 . 环 节 , 接 地 会 引 入 接 地 阻 抗 及 地 回路 十扰
巾 该 电 路 的 公 共 导 线 。 然 而 , 任 何
的 常 上 作 , 天 系 全J 磁 环 境 的 保 I 电
导 线 ( 括 地 线 )都 具 有 一 定 的 阻 机 包
比较 大 , 糌 易造 成 泄 漏 , 是 液 品 显 示 器 巾的 上 婴 泄 漏 源 ; _ 十 H比 较 而 吉 , 高 压 电 路 的 辐 射 发 射 要 小 的 多 , 冈此 , 窃取 显爪 器 上 的 信息 ,
维普资讯
Ct a磁& M 认rCi 葶EC e…:n 窨 t 0 卷
…一… . ・ … …. ・ …- ・
T eEa yUn a kGr u d n e h ia De inAdu t h h s p c o n igT c nc ] sg j s e t
耦 _ 合 j 增 _】 感 部 份 机 十 扰 能 , 』敏 J I 消 弱 希 望 的 响 直 。 这 就 娑 利 川 各
种 抑 制 十 扰 技 术 , 包 括 合 适 的 接
随着 j 山信 、 电 子 、 信 息 技 术 的 1速 发 , 电 子 设 备 和 系 统 的 内 部 毛 结 构 几 盏 复 杂 , 电 路 更 _l 集 , _ J 桁 J 【 L f 频 带 《 』 宽 广 , 山 此 而 产 生 的 电 1 J I I
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电磁兼容中的接地技术 郭云松1,张子东2,姚淳2,郭祥玉2 (1.大连现代高技术发展有限公司,辽宁大连116012) (2.信息产业部电子第五十三研究所,辽宁锦州121000) 摘要:讨论了电磁兼容中的接地技术,包括接地的种类和目的、接地方式、接地电阻的计算以及设备和系统的接地等。其主要目的在于提高电力电子设备的电磁兼容能力。 关键词:接地技术;电磁兼容;干扰 Grounding Technologies in Electromagnetic Compatibility GUO Yun-song, ZHANG Zi-dong, YAO Chun, GUO Xiang-yu Abstract:This paper discusses grounding technologies in the electromagnetic compatibility,that includes the kind and purpose of grounding, the way of grounding,the calculation of grounding resistance as well as the grounding for equipment and system etc.. The principal purpose is to raise ability of electromagnetic compatibility for power electronic equipments. Keywords:Grounding technologies;Electromagnetic compatibility; Interference 中图分类号:TN97文献标识码:B文章编号:0219-2713(2002)1·2-0022-04 1 引言 接地技术最早是应用在强电系统(电力系统、输变电设备、电气设备)中,为了设备和人身的安全,将接地线直接接在大地上。由于大地的电容非常大,一般情况下可以将大地的电位视为零电位。后来,接地技术延伸应用到弱电系统中。对于电力电子设备将接地线直接接在大地上或者接在一个作为参考电位的导体上,当电流通过该参考电位时,不应产生电压降。然而由于不合理的接地,反而会引入了电磁干扰,比如共地线干扰、地环路干扰等,从而导致电力电子设备工作不正常。可见,接地技术是电力电子设备电磁兼容技术的重要内容之一,有必要对接地技术进行详细探讨。 2 接地的种类和目的 电力电子设备一般是为以下几种目的而接地: 2.1 安全接地
安全接地即将机壳接大地。一是防止机壳上积累电荷,产生静电放电而危及设备和人身安全;二是当设备的绝缘损坏而使机壳带电时,促使电源的保护动作而切断电源,以便保护工作人员的安全。 2.2 防雷接地 当电力电子设备遇雷击时,不论是直接雷击还是感应雷击,电力电子设备都将受到极大伤害。为防止雷击而设置避雷针,以防雷击时危及设备和人身安全。 上述两种接地主要为安全考虑,均要直接接在大地上。 2.3 工作接地
工作接地是为电路正常工作而提供的一个基准电位。该基准电位可以设为电路系统中的某一点、某一段或某一块等。当该基准电位不与大地连接时,视为相对的零电位。这种相对的零电位会随着外界电磁场的变化而变化,从而导致电路系统工作的不稳定。当该基准电位与大地连接时,基准电位视为大地的零电位,而不会随着外界电磁场的变化而变化。但是不正确的工作接地反而会增加干扰。比如共地线干扰、地环路干扰等。
为防止各种电路在工作中产生互相干扰,使之能相互兼容地工作。根据电路的性质,将工作接地分为不同的种类,比如直流地、交流地、数字地、模拟地、信号地、功率地、电源地等。上述不同的接地应当分别设置。 2.3.1 信号地 信号地是各种物理量的传感器和信号源零电位的公共基准地线。由于信号一般都较弱,易受干扰,因此对信号地的要求较高。 2.3.2 模拟地
模拟地是模拟电路零电位的公共基准地线。由于模拟电路既承担小信号的放大,又承担大信号的功率放大;既有低频的放大,又有高频放大;因此模拟电路既易接受干扰,又可能产生干扰。所以对模拟地的接地点选择和接地线的敷设更要充分考虑。 2.3.3 数字地 数字地是数字电路零电位的公共基准地线。由于数字电路工作在脉冲状态,特别是脉冲的前后沿较陡或频率较高时,易对模拟电路产生干扰。所以对数字地的接地点选择和接地线的敷设也要充分考虑。 2.3.4 电源地
电源地是电源零电位的公共基准地线。由于电源往往同时供电给系统中的各个单元,而各个单元要求的供电性质和参数可能有很大差别,因此既要保证电源稳定可靠的工作,又要保证其它单元稳定可靠的工作。 2.3.5 功率地
功率地是负载电路或功率驱动电路的零电位的公共基准地线。由于负载电路或功率驱动电路的电流较强、电压较高,所以功率地线上的干扰较大。因此功率地必须与其它弱电地分别设置,以保证整个系统稳定可靠的工作。 2.4 屏蔽接地 屏蔽与接地应当配合使用,才能起到屏蔽的效果。
比如静电屏蔽。当用完整的金属屏蔽体将带正电导体包围起来,在屏蔽体的内侧将感应出与带电导体等量的负电荷,外侧出现与带电导体等量的正电荷,因此外侧仍有电场存在。如果将金属屏蔽体接地,外侧的正电荷将流入大地,外侧将不会有电场存在,即带正电导体的电场被屏蔽在金属屏蔽体内。
再比如交变电场屏蔽。为降低交变电场对敏感电路的耦合干扰电压,可以在干扰源和敏感电路之间设置导电性好的金属屏蔽体,并将金属屏蔽体接地。只要设法使金属屏蔽体良好接地,就能使交变电场对敏感电路的耦合干扰电压变得很小。 上述两种接地主要为电磁兼容性考虑。 3 接地方式 工作接地按工作频率而采用以下几种接地方式: 3.1 单点接地
工作频率低(<1MHz)的采用单点接地式(即把整个电路系统中的一个结构点看作接地参考点,所有对地连接都接到这一点上,并设置一个安全接地螺栓),以防两点接地产生共地阻抗的电路性耦合。多个电路的单点接地方式又分为串联和并联两种,由于串联接地产生共地阻抗的电路性耦合,所以低频电路最好采用并联的单点接地式。
为防止工频和其它杂散电流在信号地线上产生干扰,信号地线应与功率地线和机壳地线相绝缘。且只在功率地、机壳地和接往大地的接地线的安全接地螺栓上相连(浮地式除外)。 地线的长度与截面的关系为: S>0.83L (1) 式中:L——地线的长度,m; S——地线的截面,mm2。 3.2 多点接地
工作频率高(>30MHz)的采用多点接地式(即在该电路系统中,用一块接地平板代替电路中每部分各自的地回路)。因为接地引线的感抗与频率和长度成正比,工作频率高时将增加共地阻抗,从而将增大共地阻抗产生的电磁干扰,所以要求地线的长度尽量短。采用多点接地时,尽量找最接近的低阻值接地面接地。 3.3 混合接地 工作频率介于1~30MHz的电路采用混合接地式。当接地线的长度小于工作信号波长的1/20时,采用单点接地式,否则采用多点接地式。 3.4 浮地
浮地式即该电路的地与大地无导体连接。其优点是该电路不受大地电性能的影响;其缺点是该电路易受寄生电容的影响,而使该电路的地电位变动和增加了对模拟电路的感应干扰;由于该电路的地与大地无导体连接,易产生静电积累而导致静电放电,可能造成静电击穿或强烈的干扰。因此,浮地的效果不仅取决于浮地的绝缘电阻的大小,而且取决于浮地的寄生电容的大小和信号的频率。 4 接地电阻 4.1 对接地电阻的要求
接地电阻越小越好,因为当有电流流过接地电阻时,其上将产生电压。该电压除产生共地阻抗的电磁干扰外,还会使设备受到反击过电压的影响,并使人员受到电击伤害的威胁。因此一般要求接地电阻小于4Ω;对于移动设备,接地电阻可小于10Ω。 4.2 降低接地电阻的方法 接地电阻由接地线电阻、接触电阻和地电阻组成。为此降低接地电阻的方法有以下三种: ——降低接地线电阻,为此要选用总截面大和长度短的多股细导线。 ——降低接触电阻,为此要将接地线与接地螺栓、接地极紧密又牢靠地连接并要增加接地极和土壤之间的接触面积与紧密度。 ——降低地电阻,为此要增加接地极的表面积和增加土壤的导电率(如在土壤中注入盐水)。 4.3 接地电阻的计算 垂直接地极接地电阻R为: R=0.366(ρ/L)lg(4L/d)Ω (2) 式中:ρ——土壤电阻率,Ω·m; L——接地极在地中的深度,m; d——接地极的直径,m。
例如,黄土ρ取200Ω·m,L为2cm,d为0.05m,则垂直接地极接地电阻R为80.67Ω。如在土壤中注入盐水,使ρ降为20Ω·m时,则接地极接地电阻R为8.067Ω。 5 屏蔽地 5.1 电路的屏蔽罩接地
各种信号源和放大器等易受电磁辐射干扰的电路应设置屏蔽罩。由于信号电路与屏蔽罩之间存在寄生电容,因此要将信号电路地线末端与屏蔽罩相连,以消除寄生电容的影响,并将屏蔽罩接地,以消除共模干扰。 5.2 电缆的屏蔽层接地 5.2.1 低频电路电缆的屏蔽层接地 低频电路电缆的屏蔽层接地应采用一点接地的方式,而且屏蔽层接地点应当与电路的接地点一致。对于多层屏蔽电缆,每个屏蔽层应在一点接地,各屏蔽层应相互绝缘。 5.2.2 高频电路电缆的屏蔽层接地
高频电路电缆的屏蔽层接地应采用多点接地的方式。当电缆长度大于工作信号波长的0.15倍时,采用工作信号波长的0.15倍的间隔多点接地式。如果不能实现,则至少将屏蔽层两端接地。 5.3 系统的屏蔽体接地 当整个系统需要抵抗外界电磁干扰,或需要防止系统对外界产生电磁干扰时,应将整个系统屏蔽起来,并将屏蔽体接到系统地上。 6 设备地
一台设备要实现设计要求,往往含有多种电路,比如低电平的信号电路(如高频电路、数字电路、模拟电路等)、高电平的功率电路(如供电电路、继电器电路等)。为了安装电路板和其它元器件、为了抵抗外界电磁干扰而需要设备具有一定机械强度和屏蔽效能的外壳。典型设备的接地如图1所示。
图1 设 备 的 接 地 设备的接地应当注意以下几点: ——50Hz电源零线应接到安全接地螺栓处,对于独立的设备,安全接地螺栓设在设备金属外壳上,并有良好电连接; ——为防止机壳带电,危及人身安全,不许用电源零线作地线代替机壳地线;
——为防止高电压、大电流和强功率电路(如供电电路、继电器电路)对低电平电路(如高频电路、数字电路、模拟电路等)的干扰,将它们的接地分开。前者为功率地(强电地),后者为信号地(弱电地),而信号地又分为数字地和模拟地,信号地线应与功率地线和机壳地线相绝缘;
——对于信号地线可另设一信号地螺栓(和设备外壳相绝缘),该信号地螺栓与安全接地螺栓的连接有三种方法(取决于接地的效果):一是不连接,而成为浮地式;二是直接连接,而成为单点接地式;三是通过一3μF电容器连接,而成为直流浮地式,交流接地式。其它的接地最后汇聚在安全接地螺栓上(该点应位于交流电源的进线处),然后通过接地线将接地极埋在土壤中。 7 系统地
