输水渠道设计问题研究
红旗水库干渠现状及渠道淤积存在问题及分析
红旗水库干渠现状及渠道淤积存在问题及分析摘要：本文对红旗水库干渠现状及渠道淤积存在的主要问题进行分析，发现渠道产生淤积的根本原因是渠道沿线山坡水土流失严重，坡水入渠造成渠道大范围淤积；渠道水力边界破损严重，水草滋生，输水不畅，提出解决渠道淤积的根本办法首先要对渠道沿线山坡进行水土流失治理，采取相应的工程措施和植物措施，增大植被覆盖率；其次，对渠道采取防渗改造措施，优化工程设计方案；最后，加大管理力度，保护好水土资源。
通过对干渠进行节水防渗改造，体现了解决渠道淤积的办法是有效而可行的，同时对水管理体制改革的顺利进行也起到重要的促进作用。
关键词：红旗干渠；渠道淤积；成因分析1 渠道现状及存在的问题红旗水库是一座公益性工程，自建成运行至今已有50年，其下游控制灌溉范围是丘北县的粮食主产区，是辣椒产业、烤烟产业、葡萄产业等特色经济作物种植区，是丘北县调整产业结构的重要区域，是丘北县政治、经济、文化发展的中心，为该区的经济效益、社会效益和生态效益作出了巨大贡献。
红旗水库三条干渠均为全断面衬砌旁山渠道，于1964年开挖新建，1978年全部建成通水，由于建成时间较早，工程标准低，施工质量差，加上经过几十年的运行，目前渠道已老化失修，杂草丛生，水力边界受到严重破坏，存在掏蚀、冲刷坑，灌区农民擅自在干渠上开设水口较多，漏、跑水现象较突出，现状灌溉水利用系数仅为0.41，进入渠首的水量一半以上流失在输水过程中，水的利用率低，现有工程的潜力尚未充分发挥。
渠道沿线山坡水土流失严重，植被覆盖率仅5%左右，渠系建筑物配套不完善，造成干渠淤积日益严重，特别是红旗水库左干渠淤积现象比较突出。
目前，红旗水库灌区与全国大部分灌区一样，已配套建成的三条干渠工程标准低施工质量差渠系不配套，工程老化失修，损坏严重，供水矛盾日益突出，渠道内淤积日趋严重，有17.72km长的渠道已多年未通水，8.4万亩的高产农田因无水灌溉而改成了耕地，灌溉效益受到了较大影响，基本能通水的渠段每年仅岁修清淤费就高达30万元，给管理单位造成了较大的经济负担。
灌区农田水利渠道设计及施工
灌区农田水利渠道设计及施工摘要：社会经济的快速发展带动了整个农业的发展。
农业在我国三大产业中占有非常重要的地位，因此必须重视灌区水利工程的可持续发展，以保证农业的稳定生产力。
本文通过对灌区农田水利渠道设计的原则和要点，探讨了灌区农田水利渠道施工，以满足灌区农田水利的最大需求。
关键词：灌区农田水利；渠道设计；施工1前言我国灌区农田水利渠道的设计与施工，可以在一定程度上提高农田水利的效率。
科学合理的灌区水利渠道设计与施工，可以大大提高灌区水利渠道效益。
然而，我国小型灌区水利工程的设计和施工受到诸多因素的制约，影响了其设计和施工。
因此，要想提高灌区农田水利渠道的施工质量，提高工作效率，就必须找出灌区农田水利渠道设计和施工中存在的制约原因，以保证施工质量。
2工程概况洋河灌区(大型灌区)位于抚宁区、北戴河区、北戴河新区、经济技术开发区、昌黎县境内，始建于1962年，1967年建成通水。
于1975年、1978年、1991年又进行了三次扩建。
洋河灌区是以洋河水库为主要水源地的大型灌区，工程由7条干渠、6条分干渠、416条支渠和4座拦河坝（闸）组成。
支渠以上渠道总长514.5km，现有渠系建筑物3628座。
设计灌溉面积32万亩，有效灌溉面积30.5万亩。
洋河灌区2018年全年供水量7572万立方米，其中生态供水3897万立方米，灌溉水量3675万立方米，灌溉水利用系数0.5137。
在这种情况下，将从设计与施工两个环节入手，探讨我国小型灌区农田水利渠道的建设发展新途径。
3灌区农田水利工程设计中渠道设计的原则和要点3.1设计的基本原则第一，生态平衡原则，由于农业发展牵一发而动全身，因而在农田水利工程的建设过程中，需要考虑齐全，根据实际情况，进行合适的水利工程的建设。
例如，在农田周围地势较高的地区，进行灌渠的设置，利用水流由高往低的自然原理，因地制宜，节省人力的同时，也方便了农田灌溉需求。
另外，在不破坏当地的生态平衡的前提之下，地表水不足时做到合理利用地下水资源，从而达到水资源的有效利用。
水利工程中的渠道设计与施工要点
水利工程中的渠道设计与施工要点水利工程中的渠道设计和施工是确保水资源正常流动和利用的关键环节。
正确的渠道设计和施工能够提高水资源的利用效率，确保工程的安全性和可持续性发展。
本文将介绍水利工程中渠道设计和施工的要点。
一、渠道设计要点1. 水流计算和水量预测：在渠道设计中，需要进行水流量的计算和水量的预测。
根据渠道流量和输水要求，合理确定渠道的尺寸和横断面形状，以确保水流的稳定和畅通。
2. 渠道布置：根据地形、土质和水流特点，合理选择渠道的布置方式。
通常可以选用直线段、缓弯曲段和紧弯曲段相结合的方式，以最大限度地减小水流阻力，提高渠道的输水能力。
3. 渠道横断面设计：渠道横断面的设计要考虑水位、底坡和渠顶宽度等因素。
根据水位变化和坡度变化，合理确定渠道的横断面形状和尺寸，以确保渠道的通水能力和抗冲刷能力。
4. 渠道挡水堤设计：在渠道设计中，需要设置挡水堤来防止水流泛滥和渗漏。
挡水堤的高度和厚度应根据水流速度、土质和渠道水位等因素确定，以确保渠道的安全性和稳定性。
5. 渠道建筑物设计：渠道设计中还包括渠道建筑物的设计，如渠首、渠中和渠尾等。
渠道建筑物的设计要考虑渠道的通水性、排水性和安全性，合理确定建筑物的尺寸和形状，以确保工程的稳定和可持续发展。
二、渠道施工要点1. 施工准备：在渠道施工前，需要进行充分的施工准备工作。
包括场地清理、地质勘察、水文测量和设备调试等，以确保施工的顺利进行。
2. 土方开挖与边坡处理：渠道施工中，需要进行土方开挖和边坡处理。
土方开挖要根据设计要求进行，同时注意防止边坡坍塌和土壤松散。
边坡处理要根据土壤类型和边坡高度进行，采取适当的支护措施，以防止边坡滑塌和坍塌。
3. 渠道结构物施工：渠道施工中还包括结构物的施工，如挡水堤和渠道建筑物等。
结构物的施工要按照设计要求进行，采用合适的材料和施工方法，以确保结构物的稳定和可靠。
4. 渠道防渗工程：为了防止渠道渗漏和水流损失，渠道施工中需要进行防渗工程。

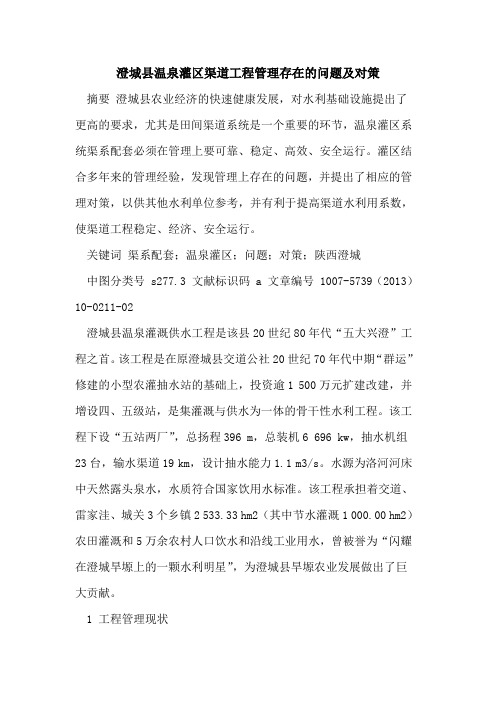

澄城县温泉灌区渠道工程管理存在问题及对策
澄城县温泉灌区渠道工程管理存在的问题及对策摘要澄城县农业经济的快速健康发展，对水利基础设施提出了更高的要求，尤其是田间渠道系统是一个重要的环节，温泉灌区系统渠系配套必须在管理上要可靠、稳定、高效、安全运行。
灌区结合多年来的管理经验，发现管理上存在的问题，并提出了相应的管理对策，以供其他水利单位参考，并有利于提高渠道水利用系数，使渠道工程稳定、经济、安全运行。
关键词渠系配套；温泉灌区；问题；对策；陕西澄城中图分类号 s277.3 文献标识码 a 文章编号 1007-5739（2013）10-0211-02澄城县温泉灌溉供水工程是该县20世纪80年代“五大兴澄”工程之首。
该工程是在原澄城县交道公社20世纪70年代中期“群运”修建的小型农灌抽水站的基础上，投资逾1 500万元扩建改建，并增设四、五级站，是集灌溉与供水为一体的骨干性水利工程。
该工程下设“五站两厂”，总扬程396 m，总装机6 696 kw，抽水机组23台，输水渠道19 km，设计抽水能力1.1 m3/s。
水源为洛河河床中天然露头泉水，水质符合国家饮用水标准。
该工程承担着交道、雷家洼、城关3个乡镇2 533.33 hm2（其中节水灌溉1 000.00 hm2）农田灌溉和5万余农村人口饮水和沿线工业用水，曾被誉为“闪耀在澄城旱塬上的一颗水利明星”，为澄城县旱塬农业发展做出了巨大贡献。
1 工程管理现状温泉灌区渠道工程基础设施管理比较分散，渠道工程占线长，各总、支、斗农渠道分布范围广、数量大，对田间渠道管理工作难度也较大。
部分渠道由于资金短缺，导致失修严重。
水利工程的斗农渠管理的好坏程度，是保证整个抗旱灌溉能否正常进行的核心环节，对渠道工程设施的安全运行和发挥工程经济效益具有重要意义[1]。
澄城县根据多年的渠道管理经验，逐步规范了渠道工程管理细节和措施。
2 渠道工程管理存在的主要问题渠道工程管理的好坏，直接关系到输水的安全性能，也是能否保证当地抗旱的前提条件。
工程地质学-第十二章 渠道的工程地质研究
五、自然地质现象
包括：滑坡、崩塌、泥石流以及喀斯特的地表出露等 现象。
渠道选线时应尽量避开，无法避开时要提出治理措施。
六、天然建筑材料
要遵循“就地取材”原则。 渠道选线时应查明天然建筑材料的分布、储量和质量， 以及开采运输条件等。 此外，要反复测算土石方的开挖量和填方量，寻找平 衡点，尽量减少天然建筑材料的用量。
L
D wVI
上式D在分母中，降低了渠道边 坡的稳定性。
关于两组或以上结构面的 稳定计算，基本原理相同。
图11-6 水压力对边坡稳定的影响 （b）动水压力
二、渠道边坡的稳定分析及处理措施
㈡ 土质渠道边坡的稳定分析 土质渠道边坡的稳定性主要取决于土的性质、结构及含水状态，
而非结构面（多呈水平状，断裂及褶曲现象少）。 一般砂性土比粘性土及软土稳定性好；均质的比非均质的好；
适宜在地势平坦的山前平原及平原区。多为土方工程，故施工 容易并便于机械化施工。选线时要注意微地形变化，尽量选在地势 最高处，以控制自流灌溉面积。在低洼处应尽量减少填土工程并与 排水系统配合使用。
二、岩土类型及其工程性质与渠道选线的关系
基岩山区：选线要考虑岩石的类型和风化程度。坚硬及半坚硬 岩石均适于修渠道，但对强度很高、裂隙发育的石英岩、玄武岩则 施工困难且易漏水；软弱岩石透水性小，是良好的隔水层，但要注 意遇水软化、泥化、崩解和膨胀现象，影响渠道边坡稳定。
3、工程地质比拟法
在地质条件变化大的地带，应划分地质单元分段计算。选择 地质条件相似的邻近老渠道，根据它在未防渗处理前的多年实测 渗漏资料，来推算新建渠道的设计渗漏量。如宝鸡峡塬边渠道的 渗漏量就是根据邻近的泾、洛、渭三个老渠道的实测资料得出的。 P173。
三、渠道的防渗措施
渠道设计水位接

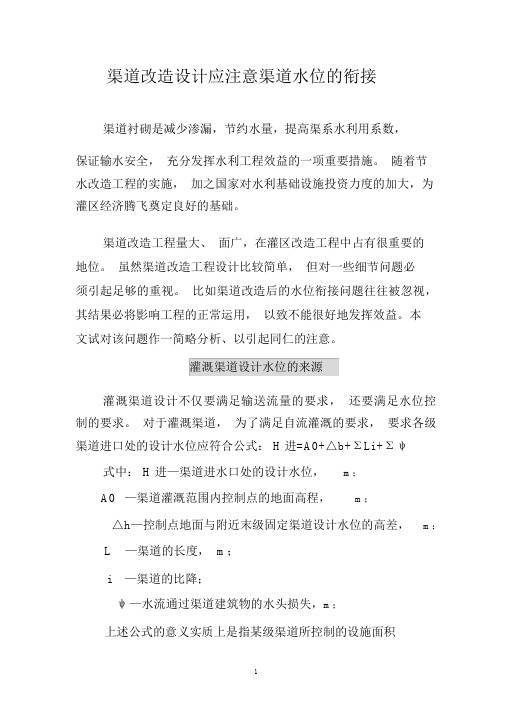

渠道改造设计应注意渠道水位的衔接渠道衬砌是减少渗漏，节约水量，提高渠系水利用系数，保证输水安全，充分发挥水利工程效益的一项重要措施。
随着节水改造工程的实施，加之国家对水利基础设施投资力度的加大，为灌区经济腾飞奠定良好的基础。
渠道改造工程量大、面广，在灌区改造工程中占有很重要的地位。
虽然渠道改造工程设计比较简单，但对一些细节问题必须引起足够的重视。
比如渠道改造后的水位衔接问题往往被忽视，其结果必将影响工程的正常运用，以致不能很好地发挥效益。
本文试对该问题作一简略分析、以引起同仁的注意。
灌溉渠道设计水位的来源灌溉渠道设计不仅要满足输送流量的要求，还要满足水位控制的要求。
对于灌溉渠道，为了满足自流灌溉的要求，要求各级渠道进口处的设计水位应符合公式： H进=A0+△b+ΣLi +Σψ式中： H 进—渠道进水口处的设计水位，m；A0—渠道灌溉范围内控制点的地面高程，m；△h—控制点地面与附近末级固定渠道设计水位的高差，m；L—渠道的长度， m；i—渠道的比降；ψ—水流通过渠道建筑物的水头损失，m；上述公式的意义实质上是指某级渠道所控制的设施面积1内绝大部分耕地都能得到自流灌溉。
为此，对于一条渠道来说，其设计水位一旦确定，一般便不能随意改变。
渠道改造中水位变化的影响因素对于灌溉渠道，其水流条件符合明渠均匀流公式：即Q=AC Ri =f （m、 b、 h、 I 、 n）。
这说明：明渠均匀流的流量Q与渠道的断面形状、几何尺寸、渠道比降以及渠道的粗糙度有函数关系，其中任一个变量发生变化都会引起流量的变化或水位的变化。
对于改造渠道，一般流量不会发生大的变化，则渠道水位将会发生改变。
通过计算实例，进一步说明各种因素的变化对渠道水位（水深）的影响。
如某条渠道改造前为土渠，梯形断面，渠深H=1.8m ，水力条件为： Q=2.27m3 /s，i=1/2500，b=1.0m,m=1.25,n=0.025。
计算结果列于表1。
解决渠道改造设计中水位衔接的措施通过分析，可从下述几个方面解决渠道改造设计中水位良好衔接的问题。
如何设计灌溉渠道的断面
如何设计灌溉渠道的断面钟国梁贵州省安龙县龙广镇水利管理站摘要:系统掌握灌溉渠道的设计方法，从何入手，怎样确定渠道过水断面大小。
关键词:灌溉渠道断面设计随着科学技术的飞速发展，现代农田水利建设的设计要求科学、规范、合理。
工程设计的优劣，直接关系到工程质量、投资、效益。
针对灌溉渠道设计通过本人十余年的工作摸索、实践、总结。
应从如下几个方面考虑:一、确定灌溉面积，求出灌溉净流量灌溉面积的确定，是渠道设计的首要条件，确定了灌溉面积，掌握这块面积上灌水定额(指单位灌溉面积上，一次灌水的水量)，灌水历时，求得某一时期渠道应通过的净流量。
根据公式:Q=( m×s)/(3600×T×t) 净=(666.7×s×h)/(3600×T×t) (立方米/秒)求出Q。
净式中:m—灌水定额(立方米/秒)S—灌溉面积(亩)T—灌水天数T—每天灌水的小时数h—灌水层厚度(米)二、渠道测量、渠道测量的主要内容是:踏勘选线、中线测量、纵横断面测量。
1、踏勘选线踏勘选线的任务，是根据水利工程规划所定的渠线方向，引水高程和灌溉面高程，在实地确定一条既经济又合理的渠道中线位置。
沿所定渠道方向布设四等水准路线，进行四等水准测量，每隔1—2km左右设置一个水准点，点位靠近渠道，既要便于日后用来测定渠道高程，又要能够长期保存而不会因施工而遭到破坏。
2、中线测量渠道中线测量的任务主要是在渠道起迄点间进行定线，测定渠线度，用一系列的里程桩标定渠线经过的位置。
从渠道起点开始，朝着终点或转折点方向用花杆和皮卷尺进行定线和量距。
按照规定间距(一般50m或100m)打桩标定中线位置，用水准测量测定一下桩位高程，看渠线位置是否偏低或偏高。
根据公式:,,(,，h)-i, ,进确定桩位高程。
式中:H—A点高程 AH—渠道进水底板高程进H—设计渠深(包括水深和安全超高)i—设计比降，i=h/d=tgaD—A高渠首距离。
高标准农田建设中渠系配套存在的问题及对策
高标准农田建设中渠系配套存在的问题及对策摘要：高标准农田建设中的渠系配套是确保农田灌溉、排水和水农生态平衡的重要环节。
然而，在实际建设过程中，渠系配套存在一些问题，如渠道破损、堵塞和设计不合理。
为了解决这些问题，可以采取加强维护管理、定期清理渠道、优化渠道设计和加强管理机制与宣传教育等对策。
通过这些对策的实施，可以有效解决渠系配套存在的问题，确保农田系统的正常运行和提高水资源利用效率，促进农田的可持续发展。
关键词：高标准；农田建设；渠系配套；问题及对策在高标准农田建设中，渠系配套是一个非常重要的环节，它对于农田灌溉、排水和水农生态平衡起着至关重要的作用。
然而，在实际建设过程中，渠系配套存在一些问题，这些问题会影响到整个农田系统的正常运行。
为了确保高标准农田的可持续发展和效益提升，需要采取一系列对策来解决这些问题。
通过采取对策，可以有效解决高标准农田建设中渠系配套存在的问题，确保渠道的正常运行和农田的灌溉效果。
同时，也能够提高农田水资源的利用效率，促进农田的可持续发展。
1.高标准农田建设中渠系配套存在的问题1.1 渠道设计不合理在一些地区，渠道的设计并没有充分考虑到农田的实际情况，导致水流不畅、供水不均等问题。
这严重影响了农作物的生长发育和产量。
渠道容量不足：如果渠道容量过小，无法满足灌溉和排水的需求，将导致农田的灌溉不充分或排水不畅，影响作物的正常生长发育。
渠道布局不合理：渠道的布局应考虑到农田的地形、土壤类型等因素，以便实现灌溉水资源的合理利用和分配。
如果渠道布局不合理，可能导致部分农田得不到有效的灌溉，造成水资源浪费和不均衡[1]。
渠道施工质量不过关：渠道的施工质量直接影响其使用效果和寿命。
如果施工不规范或存在质量问题，可能导致漏水、渗漏、破损等情况，影响渠道的正常使用，甚至造成土地水盐的积累，对农田造成损害。
因此，在高标准农田建设中，需要注意合理设计渠道，包括确定合适的渠道容量和布局，并严格控制渠道施工质量，同时加强渠道的定期维护和管理，以确保渠系配套的有效性和可持续性。
渠道及闸址的工程地质分析讲述
根据所使用的材料，渠道防渗可分为： （1）粘性土护面防渗 （2）砌石（卵石、块石、片石）防渗 （3）混凝土防渗 （4）塑料薄膜防渗 （内衬薄膜后再用土料、混凝土或石料护面） （5）草皮防渗 其中混凝土衬砌是当今渠道衬砌的主要形式。
第三节
渠道边坡的稳定问题 无论是位于基岩区或是松散层中的渠道，
在施工和运行期间都会受到各种因素的影响， 引起渠道边坡的变形破坏，这直接关系到渠道
的安全、经济及能否正常运行。
因此渠道边坡的稳定问题成为渠道的又一 个主要工程地质问题。
一、渠道边坡的破坏类型 （一）引起渠道边坡变形破坏的主要因素 1. 开挖或垫高形成高陡边坡，岩土体内应力平 衡状态变化，滑动力大于的抗滑力时，形成滑坡。 2. 开挖后，岩体暴露于地表，因风化作用强度 降低，引起渠道边坡的变形破坏。 3. 当渠道两侧地下水位高于渠水位并向渠内发 生渗流时，地下水的潜蚀作用使渠道边坡发生破坏。 4. 边坡的岩土体，浸水后发生软化、泥化、湿 陷、膨胀等现象时，引起渠道边坡的变形破坏。 5. 渠道水、大气降水对边坡的直接冲刷或浸润 渗透，也会造成渠道边坡的失稳和破坏。
δ —— 渗漏损失率，%；A —— 土层透水性参数；
Q —— 渠水流量，m3/s；m —— 土层透水性指数。
（二）实测流量计算法
计算公式为：
1 Q入－Q出 δ L＝ 100% L Q入
式中： δLຫໍສະໝຸດ —— 单位长度渗漏损失率；
L —— 渠道长度，km；
Q入—— 渠道上游入口实测流量，m3/s； Q出 —— 渠道下游入口实测流量，m3/s；
三、地质构造 从稳定性和防渗角度考虑，水平或近于水 平的岩层是最有利的，顺坡向缓倾角的地质构 造是不利的。断层破碎带、强烈褶皱带的轴部，
灌溉渠道设计
灌溉渠道设计摘要：在灌区工程中，灌溉渠道担负着全灌区的输配水任务。
布局合理、配套完善、设计合理、行水通畅的灌溉渠道系统，是灌区工程发挥正常效益的前提条件。
1949年新中国成立以来，我国灌溉事业得到了迅速发展，全国共建成万亩以上灌区5600多处，拥有各类输水渠道310多处万公里，其中干、支级渠道占39.7%，斗、农渠占60.3%，灌溉渠道工程在抵御自然灾害、保障农业生产发展方面发挥了重要作用。
本文针对灌溉渠道设计的内容、步骤、方法、进行了系统的阐述。
关键词：灌溉渠道设计；国内外成果；设计理论1.灌溉渠道设计流量的计算渠道的工作制度不同，设计流量的推算方法也不同，下面以轮灌渠道为例予以介绍。
因为轮灌渠道的输水时间小于灌水延续时间，所以，不能直接根据设计灌水模数和灌溉面积自下而上的推算渠道设计流量。
常用的方法是：根据轮灌组划分情况自上而下逐级分配末级续灌渠道(一般为支渠)的田间净流量，再自下而上逐级计入输水损失水量，推算各级渠道的设计流量。
2.渠道最小流量和加大流量的计算（1）渠道最小流量的计算对于同一条渠道，其设计流量(q设)与最小流量(q最小)相差不要过大，否则在用水过程中，有可能因水位不够而造成引水困难。
为了保证对下级渠道正常供水，目前有些灌区规定渠道最小流量以不低于渠道设计流量的40%为宜；也有的灌区规定渠道最低水位等于或大于70%的设计水位，在实际灌水中，如某次灌水定额过小，可适当缩短供水时间，集中供水，使流量大于最小流量。
3.灌溉渠道纵横断面的设计灌溉渠道的设计流量、最小流量和加大流量确定以后，就可据此设计渠道的纵横断面。
设计流量是进行水力计算、确定渠道过水断面尺寸的主要依据。
最小流量主要用来校核对下级渠道的水位控制条件，判断当上级渠道输送最小流量时，下级渠道能否引足相应的最少流量。
如果不能满足某条下级渠道的进水要求，就要在该分水口下游设节制闸，壅高水位，满足其取水要求。
加大流量是确定渠道断面深度和堤顶高程的依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龙源期刊网 http://www.qikan.com.cn
输水渠道设计问题研究
作者：张爱军
来源：《中国科技博览》2016年第20期
[摘 要]近年来，输水工程事业发展迅速，其输水渠道的设计问题也得到了业内的广泛关
注，研究其相关课题有着重要意义。本文首先介绍了输水渠道工程设计原则，并分别从横断面
设计、纵断面设计两方面研究了输水渠道纵横断面设计问题，最后结合相关实践经验，就输水
渠系建筑物的合理布置展开了研究与探讨，阐述了个人看法。
[关键词] 输水渠道；设计
中图分类号：U612 文献标识码：A 文章编号：1009-914X（2016）20-0239-01
一、前言
针对输水渠道的设计工作，必须要更加的深入和有意义，同时，还应该明确输水渠道设计
的具体方法，让渠道的设计工作更加的完善，更加的具有质量。
二、输水渠道设计的原则
基于农田灌溉规划来开展施工方案以及施工图的编制与设计，在设计出能够对灌排功能有
效保证的基础上，最大可能使水利渠道工程占用最小的农田且技术经济指标合理、优化，另外
对于水利渠道进行合理裁弯，使得渠线保持平顺是农田水利渠道设计的原则。
1、小型灌区农田水利渠道设计原则。在农田灌溉规划来开展施工方案以及施工图的编制
与设计的基础上，并且在设计出能够对灌排功能有效保证的基础上，尽可能的使水利渠道工程
占用最小的农田且技术经济指标优化合理，另外对于水利渠道进行合理的裁弯，使得渠线保持
平顺，这也是小型农田水利渠道设计的基本原则。
2、u型槽断面规格设计应以工程项目所在灌溉区域的实际情况、灌溉面积为依据，将斗
渠、支渠、干渠等渠道设计流量计算出来，即损耗流量与净流量之和。而后根据所得到的设计
流量值对u型槽内空断面尺寸进一步确定，而直接决定内空断面尺寸则是u型槽内纵坡降与槽
内过水流量，最后就能够计算出合理u型槽断面规格。
三、渠道横、纵断面设计的主要内容
1、渠道横断面设计
龙源期刊网 http://www.qikan.com.cn
断面设计的主要参数渠道断面设计主要依据设计流量外，还受到渠底比降、渠道边坡系
数、渠床糙率、流速等因素的影响。①比降 根据渠道沿线的地面坡度、下级渠道的进水口水
位要求、渠床土质、渠道设计流量等因素综合考虑确定渠道的比降。②渠床糙率 根据《灌溉
与排水工程技术规范》（GB 50288-99）确定防渗衬砌渠道的渠床糙率。③流速 为了使灌溉渠
道不冲不淤，满足渠床稳定性要求，设计中以临界不冲条件为依据，而以临界不淤流速作为校
核。
2、渠道纵断面设计
纵断面设计的任务是根据灌溉水位的要求确定渠道的位置，先确定不同桩号处的设计水
位，再根据设计水位确定渠底高程、堤顶高程、最小水位等。
a.水位推算。为了保证渠道所控制的灌溉面积都能进行自流灌溉，各级渠道在分水点处都
具有足够的水位高程。各分水口的水位控制高程是根据灌溉面积控制点的地面高程加上渠道沿
程水头损失以及通过各种建筑物的局部水头损失，自下而上逐级推算而得（参考公示 ）。
b.渠道纵断面设计中的水位衔接。不同渠道间的水位衔接 如果上下段流量相差很小时，可
调整渠道横断面的宽深比，在相邻两段间保持同一水深。在水源水位较高的情况下，下游设计
水位和设计水深确定渠底高程，并向上游延伸，画出上游渠段新的渠底线，再根据上游渠段的
设计水深和新的渠底线，画出上游渠道新的设计水位线。
3、灌溉设计保证率
依据设计灌区周围气候条件，周边种植结构，结合《土地开发整理标准》和《GB50288—
99灌溉与排水工程设计规范》选定灌溉设计保证率。
四、保证渠道建筑物施工质量的有效措施
在做好农田灌渠工程设计之后，就是要进行渠道工程的具体施工了，为了保证灌渠的正常
建设及其安全性，我们要注意一些提高灌渠建设的有效措施，避免一些不必要出现的问题，保
证灌渠的施工质量。
1.进一步检查优化渠道工程设计
优化工程设计工作使工程建设的基础，灌渠设计的科学合理性按照原本的灌渠设计蓝本进
行一定的可行性鉴定检查，找到原设计中存在的问题，提出合理的修改方法。并且还要根据农
田所处的具体地势来设计灌渠，不仅要以降低工程造价和工程形象为目的，更要以工程的质量
及其效益为根本，对整个设计，从构思到设计再到审核等每个环节必须严格控制，探求最佳方
案。优化设计就是作为一个检查提高的过程，完善整个设计从而进一步保证灌渠的施工质量。
龙源期刊网 http://www.qikan.com.cn
2.加强渠道工程施工建设质量的监管
为了保证农田灌溉渠道工程的质量安全，就必须要有严格的监督管理制度，从细节出发，
严格控制施工过程。在具体施工时，要制定职责分明、分工协作的管理制度，并采取严格的质
量保证体系和建立工程师的抽检制度。加强灌溉渠道质量监管的主要目的就是为了保证施工质
量，并尽量避免资源浪费，保证施工效率及建设质量安全，这也是保证农田灌渠工程建设质量
安全的一种重要措施。
3.应用科学合理的施工技术
在审核优化完灌溉渠道的设计方案时，根据具体的施工工艺的操作性和合理性在具体施工
中，采用科学合理的施工技术。如今在建设方面的科学技术也不断发达，因此在选择适当的施
工技术时，就必须要慎重，首先必须考虑到施工的质量和安全，其中就有施工材料的选用，接
着还要注意施工进度效率的问题，最后就是施工的成本，这些都在考虑范围内，都会影响到灌
渠的施工质量控制。
五、输水渠道的养护
对输水渠道进行定期的维护是确保调水工程正常运行的重要保障，对输水渠道做到科学合
理的养护应做到以下几点：
1、及时清理输水渠道内的垃圾、淤积物以及杂草等，保持输水渠道的清洁，确保渠道能
够正常输水。
2、经常清理输水渠道两旁上坡上设置的截流沟和引水沟，避免出现淤塞的状况，如出现
损坏的地方，应及时进行维修，尽量减少山洪由渠破入渠造成渠堤满溢或破石遭冲刷破坏。
3、对于应用混凝土进行防渗的渠道，应进行伸缩缝的检查，看其是否出现填料脱落现
象，如果出现该现象，必须及时补充填料，预制板顶部的封顶土层如果被雨水冲刷流失或者损
坏，应及时进行填充和维修，输水渠道因冻胀引起的破坏情况，可适当加厚预制板的垫层厚
度，或者更换冻胀土以及增设排水设施等，以降低土壤含水率，有效防止土壤出现冻结情况。
如果是因为地下水位较高，导致底板遭到浮托力的破坏，可设置减压排水孔，加大板厚或将渠
底做成反拱断面等办法进行维修。
4、应经常清理塑料薄膜的防渗渠道内的杂草和小树叉等杂物，防止杂物扎破塑料薄膜防
渗层。
5、当输水渠道的水流流速不易控制时，对于渠道内受冲刷的部分应采取防冲刷措施，对
于较易淤积的部位，除了需要经常清除淤积物外，必要时还需进行改建，调整渠道纵坡或建设
龙源期刊网 http://www.qikan.com.cn
尘沉砂池等，输水渠道输水流量一般不应超过正常设计流量，如果有特别用水的要求，可以适
当加大输水渠道的流量，输水时间不宜过长，输水渠道流量不宜速增速减，输水管道在冰冻期
间输水，应在不影响正常用水的条件下，尽量缩短输水时间，密切关注天气温度的变化，做好
输水渠道的防护措施，如出现冻胀情况，必要时应进行破冰，防止输水渠道流水阻塞，继而导
致输水渠道渠水满溢和其他性质的破坏。
六、结束语
总而言之，输水渠道的设计工作必须要从实际出发，并且考虑到输水渠道设计的具体方
法，从而把握设计的要点，提升输水渠道设计的水平和质量。
参考文献
[1]杨建中，靳翠红，王晨澍，杨新. 南水北调配套输水管道工程设计要点[J]. 河北水利，
2014，09：15+36.
[2]贾占军，李荣伟，刘伟. 南水北调配套输水管道地质问题及处理措施[J]. 水科学与工程
技术，2013，01：79-82.
[3]袁清超，张怀坤. 输水管道穿越南水北调总干渠的影响及型式分析[J]. 河南水利与南水
北调，2015，17：48-50.
