高钙粉煤灰加气混凝土实验研究
浅析粉煤灰混凝土抗压性能的试验
浅析粉煤灰混凝土抗压性能的试验随着粉煤灰混凝土的大量应用，为了减少不必要的损失。
因此，我们需要研究粉煤灰对混凝土的影响，本文从试验设计、试验方法，以及试验结果分析这三个方面对粉煤灰混凝土抗压性能的试验进行分析、阐述。
标签：粉煤灰;混凝土;抗压性能;试验一、前言随着国家工业的发展进而煤炭的大量应用，每年我国都要排放大量的灰渣，且灰渣年产量逐年递增，将讲给我国的生态环境和经济建设造成巨大的影响和压力。
粉煤灰混凝土技术的应用不仅可以实现资源上的节约利用，还可以起到保护环境的作用，同时还能提高混凝土的质量，提高混凝土的品质，从而降低混凝土的综合成本。
因此，我们应该大力发展粉煤灰的综合利用。
二、试验设计1.试验原材料试验用水泥为P.042.5水泥，其28d抗压强度和抗折强度分别为45.5MPa和9.1MPa;粉煤灰为宁夏大坝电厂生产的I级粉煤灰，细度为4.8%，需水量比为9l%，烧失量为0.47%;细骨料为宁夏粗沙，细度模数为2.8，表观密度为2.66g/cm3，含泥量为3.7%;粗骨料为宁夏银川镇北堡碎石，堆积密度为1344kg/m3，吸水率为O.5%;高效减水剂采用NF一5A减水剂，引气剂采用JOP引气剂。
（1）水泥：沈阳冀东水泥有限公司生产的盾石牌P.042.5水泥;（2）砂：粗砂，含水率为5.14%，密度为2564kg/m3，细度模数?=2.6;（3）碎石：采用最大粒径为31.5mm的碎石，含水率为 2.0%，密度为2732kg/m3。
2.试验配合比设计及试件制作试验采用强制式搅拌机进行拌合，先干拌后湿拌，试件用标准铸铁试模浇筑机械振动成型后，自然养护。
水泥+粉煤灰：水：砂：石=1：0.43：2.06：2.27，本试验配合比设计见表1。
三、试验方法试件尺寸为150mm×150mm×150mm。
试验以不含粉煤灰且坍落度为7～9cm 的C30混凝土记为混凝土0，掺入Ⅰ级粉煤灰的混凝土记为混凝土±1，掺入Ⅱ级粉煤灰的混凝土记为混凝土2。
粉煤灰对混凝土抗冻性能的试验研究

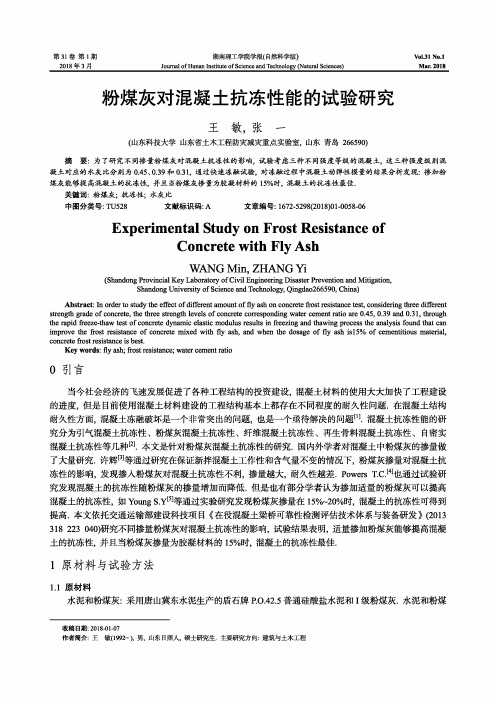

第31卷第1期2018年3月湖南理工学院学报(自然科学版）Joiimal of H unan Institute of S cience and Technology (Natural Sciences)Vol.31 No.lMar. 2018粉煤灰对混凝土抗冻性能的试验研究王敏，张一(山东科技大学山东省土木工程防灾减灾重点实验室，山东青岛266590)摘要：为了研究不同捧量粉煤灰对混凝土抗冻性的影响，试验考虑三种不同强度等级的混凝土，这三种强度级别混凝土对应的水灰比分别为0.45、0.39和0.31,通过快速冻融试验，对冻融过程中混凝土动弹性模量的结果分析发现：掺加粉 煤灰能够提高混凝土的抗冻性，并且当粉煤灰掺量为胶凝材料的15%时，混凝土的抗冻性最佳.关键词：粉煤灰；抗冻性；水灰比中图分类号:TU528 文献标识码:A 文章编号：1672-52980018)01-0058-06Experimental Study on Frost Resistance ofConcrete with Fly AshWANG Min, ZHANG Yi(Shandong Provincial Key Laboratory of C ivil Engineering Disaster Prevention and Mitigation,Shandong University of Science and Technology, Qingdao266590, China)Abstract: In order to study the effect of d ifferent amount of fly ash on concrete frost resistance test, considering three different strength grade of concrete, the three strength levels of concrete corresponding water cement ratio are 0.45, 0.39 and 0.31, through the rapid freeze-thaw test of concrete dynamic elastic modulus results in freezing and thawing process the analysis found that can improve the frost resistance of concrete mixed with fly ash, and when the dosage of fly ash isl5% of cementitious material, concrete frost resistance is best.Key words: fly ash; frost resistance; water cement ratioo引言当今社会经济的飞速发展促进了各种工程结构的投资建设，混凝土材料的使用大大加快了工程建设 的进度，但是目前使用混凝土材料建设的工程结构基本上都存在不同程度的耐久性问题.在混凝土结构 耐久性方面，混凝土冻融破坏是一个非常突出的问题，也是一个亟待解决的问题[1].混凝土抗冻性能的研 究分为引气混凝土抗冻性、粉煤灰混凝土抗冻性、纤维混凝土抗冻性、再生骨料混凝土抗冻性、自密实 混凝土抗冻性等几种[2].本文是针对粉煤灰混凝土抗冻性的研究.国内外学者对混凝土中粉煤灰的掺量做 了大量研究.许辉[3]等通过研究在保证新拌混凝土工作性和含气量不变的情况下，粉煤灰掺量对混凝土抗 冻性的影响，发现掺入粉煤灰对混凝土抗冻性不利，掺量越大，耐久性越差.Powers T.C.[4]也通过试验研 究发现混凝土的抗冻性随粉煤灰的掺量增加而降低.但是也有部分学者认为掺加适量的粉煤灰可以提高 混凝土的抗冻性，如Young S.Y[5]等通过实验研究发现粉煤灰掺量在15%~20%时，混凝土的抗冻性可得到 提高.本文依托交通运输部建设科技项目《在役混凝土梁桥可靠性检测评估技术体系与装备研发》（2013 318 223 040)研究不同掺量粉煤灰对混凝土抗冻性的影响，试验结果表明，适量掺加粉煤灰能够提高混凝 土的抗冻性，并且当粉煤灰掺量为胶凝材料的15%时，混凝土的抗冻性最佳.1原材料与试验方法1.1原材料水泥和粉煤灰：采用唐山冀东水泥生产的盾石牌P.0.42.5普通硅酸盐水泥和I级粉煤灰.7J C泥和粉煤收稿日期：2018-01-07作者简介：王敏(1992-)，男，山东日照人，硕士研究生.主要研究方向：建筑与土木工程第1期王敏，等：粉煤灰对混凝土抗冻性能的试验研究59灰的化学成分和各项物理力学性能指标分别见表1和表2.表1水泥的各化学成分含最％项目CaO Si02AI2O3Fe203MgO S03烧失量42.5普通硅酸盐水泥63.03 22.85 4.3 1.36 2.35 1.16I级粉煤灰 3.7 52.725.89.7 1.20.2—表2水泥的物理力学性能水泥品种比表面积凝结时间/h抗压强度(MPa)抗折强度(MPa) m2/kg初凝 终凝3d7d28d3d7d 28d普通42.53482:15 5:3022.330.446.3 3.9 5.3 7.9集料：粗集料碎石采用河北三河产大、中、小三种不同型号的石子，其用量按3:2:5的比例进行添加，各型号的石子粒径范围见表3;细集料采用河北灵寿产细度模数为2.9的河砂，各粒径范围筛余量见表4.由表中数据可知该河砂属于中砂，砂的颗粒级配符合2级级配，级配合格.表3碎石粒径范围碎石大小大石子中石子小石子粒径范围15〜20mm10 〜15mm 5 〜10mm表4河砂筛余量筛孔尺寸/tmn 4.75 2.36 1.18 0.60.3 0.150.15以下筛余量/g 46.584 117 80139 258.5外加剂：采用北京市新世纪东方建筑材料有限公司生产的AE-a型聚羧酸系高性能减水剂.该减水剂 是以羧酸基物质接枝高分子聚合物为主体的水溶性减水剂.1.2试验设备本次试验主要试验设备有混凝土砂浆搅拌机(60L)、振动台、电子天平、台秤等试件制作用设备以及 万能压力试验机，混凝土快速冻融试验机.(1) 混凝土试件制作设备混凝土砂浆搅拌机是天津生产的D K X S型双轴槽式搅拌机，最大容量为60L,最大频率为50HZ，可 以均匀有效地拌合混凝土.混凝土成型振动台是HZ1000式混凝土试验振动台(无锡建仪仪器)，台面尺寸为lOOOmmxlOOOmm,最大振动频率为50HZ，混凝土能充分振动密实.(2) 混凝土测试设备混凝土快速冻融试验机是北京三思行生产的KDR-28V型.该试验机可以使混凝土试件在冷冻液中保 持静止，依靠室外空气压缩机的制冷和制热过程使得主机内冷冻液温度发生变化，进而连续自动地进行 冻融循环.混凝土动弹性模量测试仪是北京三思行生产的DT-14型动弹仪.该动弹仪操作简单，测量精准，测量 频率范围为l〇HZ~50000HZ,灵敏度可以精确到1HZ.1.3试验配合比混凝土桥梁中下部结构一般使用C30混凝土，上部结构由于承载能力的不同分别采用C40和C50混 凝土，故在试验设计中考虑三种不同强度等级的混凝土.经过计算三种强度级别混凝土的水灰比分别为 0.45、0.39和0.31，每立方米各拌合物用量见表5.60湖南理工学院学报(自然科学版)第31卷表5粉煤灰混凝土配合比设计混凝土水胶比粉煤灰掺量各拌合物用量(kg/m3)强度水泥粉煤灰砂子碎石水高效减水剂0%35607161168160 3.56C300.4510%320367161168160 3.5630%2481087161168160 3.5640%2121447161168160 3.560%46007301065180 4.60C400.3910%414467301065180 4.6030%3221387301065180 4.6040%2761847301065180 4.600%49507371060154 4.95C500.3110%445507371060154 4.9530%3451507371060154 4.9540%2952007371060154 4.951.4试件尺寸及编号本次混凝土冻融实验采用的试件尺寸为100m m xl00rmnx400mm，一种配合比取试件2块，共需试件总数为24块.为了防止试验过程中出现不可预事件，将制备试件的数量在需要基础上增大30%,即共制备试件32块•混凝土试件的编号为CmFn-l、2,其中C赫混凝土强度标号，m表示混凝土强度等级，F表亦粉煤灰，n粉煤灰渗量，见表6.表6混凝土冻融试验试件编号试件强度等级水胶比粉煤灰掺量冻融试验试件编号0%C3F0-1、210%C3F1-1、2C300.4530%C3F3-K 240%C3F4-1、20%C4F0-K 210%C4F1-K 2C500.3930%C4F3-1、240%C4F4-1、20%C5F0-1、210%C5F1-1、2C500.3130%C5F3-1、240%C5F4-1、21.5混凝土快速冻融试验本项试验采用“快冻法中的水冻水融法”，主要的试验仪器是北京三思行仪器生产的快速冻融试验机.其中冻融的温度上下限分别为6°C和-18°C. —次冻融循环的时间大约为3h.具体试验步骤[6]如下：(1) 试验在试件28d龄期时进行，进行试验前将试件从养护池取出，去除外观损伤较为厉害的试件•(2) 将待冻融试件用湿布擦除表面水分，称取试件的初始重量％，测定试件的动弹性模量的初始值 £〇,并记录•(3) 将记录完成的试件放入特制的橡胶桶中，并垂直放入冻融试验箱；在橡胶桶中加入自来水，使水 漫过表面5mm左右，即可进行冻融试验.(4) 每25个循环测量混凝土的动弹性模量瓦，测量前应将试样表面清洗干净，检查试件外观并称量第1期_____________________________________王敏，等：粉煤灰对混凝土抗冻性能的试验研究________________________________________61_试件的质量％，然后将试件调换上下头放入橡胶桶.(5)当有试样完成冻融试验时，应在原试样位置放人另一相同尺寸的试样，以保证试验箱中的温度稳 定均衡.2冻融过程中混凝土动弹性模量的结果分析使用DT -14型动弹仪测量混凝土在冻融过程中的动弹性模量，测试结果见表7.表7混凝土不同冻融循环次数的动弹性模量/GPa项目混凝土试件编号C 3F 0C 3F 1C 3F 3C 3F 4C 4F 0C 4F 1C 4F 3C 4F 4C 5F 0C 5F 1C 5F 3C 5F 446.6146.8844.9843.9047.3648.3646.6546.7648.0248.2248.0446.462545.4246.0041.9441.3546.7947.8544.4343.8647.9947.8247.1544.765045.2445.6542.1340.4746.2647.0042.7642.8747.6847.2746.7243.46冻融循环次7545.3445.0041.3139.8845.5447.7042.8941.6547.8847.0845.5033.7610045.2445.1241.1439.3545.6047.6141.3940.6247.8646.9438.5435.2612544.6744.7540.8136.0245.0346.1739.7735.5747.6746.5734,9729.0615043.7844.5539.9735.1244.8846.1538.9434.2447.3246.0634.1628.6417542.8143.8738.8634.5543.9744.9535.5729.9346.8945.1334.5030.1820042.0242.9037.1132.3343.2845.0333.9627.3346.1944.9733.0728.08数22541.4841.8534.5630.1942.9644.9632.5025.5545.8743.1930.0825.8625040.0240.9233.7428.1142.0743.1530.06—44.6542.3929.76—27539.6539.8932.68—41.6042.6028.98—43.2941.8528.85—30038.3538.9731.88—39.1540.6526.40—41.0740.0626.98—备注：一表示混凝土未达到该冻融循环次数就已经破坏2.1 7jC 胶比对混凝土动弹性模量的影响对比混凝土试件编号为C 3F 0、C 4F 0、C 5F 0试验组.在未掺入粉煤灰，只有水灰比改变的情况下，得 出混凝土的动弹性模量变化规律，如图1所示；相对动弹性模量尸的计算公式为P E="F £L -⑴〜，0其中巧为经A T 冻融循环后混凝土试件的相对动弹性模量；为经A T 冻融循环后混凝土试件动弹性模量(GPa );足,。
粉煤灰再生混凝土的试验研究
粉煤灰再生混凝土的试验研究
粉煤灰再生混凝土（RCC）是一种利用废弃煤烟灰作为主要原料而制造的新型绿色混凝土。
自20世纪90年代以来，这种混凝土一直备受关注，并被认为是一种新型的绿色建筑材料。
粉煤灰再生混凝土研究在物理性能、力学性能、抗震性能、耐久性能、本构和表面质量等方面都进行了研究，以了解其特性和使用范围及优缺点。
首先，在物理性能方面，对粉煤灰再生混凝土的密度、吸水率、抗压强度、抗剪强度等参数进行了测试。
研究结果表明，随着粉煤灰比例的增加，粉煤灰再生混凝土的密度有所下降，而其吸水率、抗压强度、抗剪强度有所下降。
其次，在力学性能方面，对粉煤灰再生混凝土的弹性模量、抗压强度、抗剪强度等参数进行了测试。
研究结果表明，随着粉煤灰的比例的增加，粉煤灰再生混凝土的弹性模量、抗压强度、抗剪强度有所下降。
第三，在抗震性能方面，研究者研究了不同粉煤灰比例下，粉煤灰再生混凝土的抗剪比、抗拉比、抗压比等参数，研究发现随着粉煤灰比例的提高，所有的抗剪比、抗拉比和抗压比都会有所提高。
第四，在耐久性能方面，研究者分别比较了使用和未使用粉煤灰再生混凝土的钢筋裂缝破坏模式、氯离子的侵蚀率以及抗腐蚀强度的变化情况，研究表明，使用粉煤灰再生混凝土的钢筋裂缝破坏模式更加均一，其氯离子侵蚀率和抗腐蚀强度都比未使用粉煤灰再生混凝土的混凝土更低。
最后，在本构和表面质量方面，研究者使用拉伸-压缩试验机分析了粉煤灰再生混凝土的本构关系和表面质量，研究发现，随着粉煤灰比例的提高，能量降低和抗拉和抗压强度的下降加快，而其表面质量也有所改善。
综上所述，粉煤灰再生混凝土具有较好的物理性能、力学性能、抗震性能、耐久性能、本构和表面质量等特性，可以应用于建筑工程中。
粉煤灰的特性及对混凝土的影响研究
粉煤灰的特性及对混凝土的影响研究0引言粉煤灰作为一种活性矿物掺合料，由结晶体、玻璃体及少量未燃尽的炭粒组成，所含的活性组分主要是活性SiO2、Al2O3等，在水的作用下能与碱性物质或者硫酸盐发生化学反应，生成具有胶凝性质的稳定化合物。
粉煤灰通常作为混凝土原材料的掺量使用，其组成、结构和性能的技术信息是粉煤灰混凝土有关的重要技术参数。
1粉煤灰的特性1.1粉煤灰的外形特征图1 粉煤灰目测形态由图1粉煤灰的外观可以看出：粉煤灰的外观近似于水泥的颜色，介于乳白到灰黑之间。
粉煤灰的颜色是一项重要的质量指标，可以反映出含碳量的多少和差异，在一定程度上可以反映粉煤灰的细度。
直观颜色越深、粒度越细的粉煤灰，其含碳量越高。
粉煤灰有低钙粉煤灰与高钙粉煤灰之分。
粉煤灰的颜色偏黄证明为高钙粉煤灰。
高钙粉煤灰中的游离氧化钙含量高，体积安定性差，其抑制碱集料反应能力不及低钙粉煤灰。
低钙粉煤灰的颜色偏灰，广泛用于基建混凝土工程中。
粉煤灰的颗粒呈多孔型蜂窝状，比表面积大，具有较强的吸附性能。
粉煤灰在显微镜下的形态特征分规则与不规则两种。
图2 粉煤灰在显微镜下的形态由图2可以看出粉煤灰的微观形态：粉煤灰是由玻璃体（一般为氧化硅和氧化铝）、晶体（一般为莫来石和石英）及少量未燃炭构成的复杂混合物。
3种产物的比例与粉煤灰生产原材料及过程有关。
一般情况下，玻璃体的含量大于50%。
玻璃体中有光滑规则的球体形玻璃体粒子及形状不规则少孔和多孔稀疏的球状玻璃体等，而未燃炭多呈疏松多孔形式，它们互相交叉混合在粉煤灰中。
1.2粉煤灰的物理特性按粉煤灰的颗粒形貌可将粉煤灰分为：玻璃微珠、海绵状玻璃体（包括颗粒较小、较密实、孔隙小的玻璃体和颗粒较大、疏松多孔的玻璃体）、碳粒。
其中大部分是海绵状玻璃体，颗粒分布极不均匀，必须通过研磨处理，改善其性能的差异性。
粉煤灰的颗粒直径为0.5～300μm，其密度为2.0～2.9g/cm3，堆积密度为0.53～1.26g/cm3，比表面积为900～8000cm2/g，吸水量为90%～130%。
粉煤灰对混凝土含气量影响的研究
１ 试 验
粉煤灰对引气剂 的影响十分复杂 ， 一方面 由于粉 煤灰本身的特性 ， 影响到含气量 的多少 ， 另一方面由于
粉煤 灰 中含碳 量 等物 质对 引气 剂 中 的表面活 性 剂存 在
一
于２ ０ ０ ｍ） 。这些气泡可以改善新拌制的混凝土拌合 物的和易性 ， 减少泌水和离析 ， 这些气泡能够稳定地存
Ｓ ＯＮＧ Ｍｅ ｉ ｌ ｉ ，Ｆ ＡＮ Ｃｈ ｕ ｎ ｘ ｉ
（ Ｇ ｅ ｚ ｈ ｏ ｕ ｂ ａ Ｔ ｅ ｓ ｔ ｉ ｎ ｇ Ｃ ｏ ． ，Ｌ ｔ ｄ ． ， Ｙ ｉ ｃ ｈ ａ ｎ ｇ ４ ４ ３ ０ ０ ２ ， Ｃ ｈ ｉ ｎ ａ ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｅ ｘ ｐ ｅ ｒ ｉ ｍｅ ｎ ｔ ｓ ａ ｒ ｅ ｃ ａ ｒ ｒ ｉ ｅ ｄ ｏ ｕ ｔ ｔ ｏ ｓ ｔ ｕ ｄ ｙ ｔ ｈ ｅ ｅ ｆ ｆ ｅ ｃ ｔ ｓ ｏ ｆ ｌ ｆ ｙ ａ ｓ ｈ ｏ ｎ ａ ｉ ｒ ｃ ｏ ｎ ｔ ｅ ｎ ｔ ｉ ｎ ｔ ｈ ｅ ｃ ｏ ｎ ｃ ｒ ｅ ｔ ｅ ｍｉ ｘ ｔ ｕ ｒ ｅ ｉ ｎ ｄ ｕ ｃ ｅ ｄ ｂ ｙ
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ：ａ ｉ ｒ ｃ ｏ ｎ ｔ ｅ ｎ ｔ ；ａ ｉ ｒ － ｅ ｎ ｔ ｒ ａ ｉ ｎ ｉ ｎ ｇ ａ ｇ ｅ ｎ ｔ ；ｆ ｌｙ ａ ｓ ｈ
在 混凝 土 中有 一种 常 用 的外 加 剂 就 是 引 气剂 ， 引
气剂是使混凝土拌合物在搅拌过程 中引入空气而在混
首先研 究 粉煤 灰 掺 量 对 含 气 量 的影 响 ， 试 验选 用 同水 胶 比 、 同级 配 、 同引气剂 掺量 不 同粉 煤灰 掺量 的配

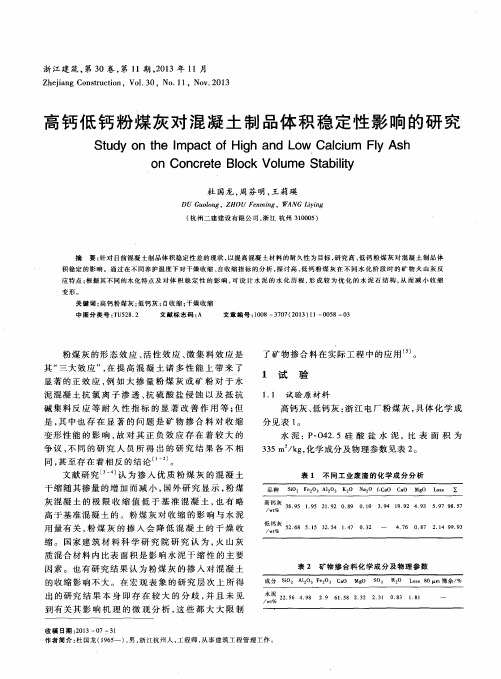

高钙低钙粉煤灰对混凝土制品体积稳定性影响的研究
ＤＵ Ｇｕ ｏ ｌ ｏ ｎ ｇ，ＺＨＯＵ Ｆｅ ｎ ｍｉ ｎ ｇ， ＷＡＮＧ Ｌｉ ｙ ｉ ｎ ｇ
（ 杭 州 二建 建 设 有 限 公 司 ， 浙 江 杭州 ３ １ ０ ０ ０ ５ ）
摘
要： 针 对 目前 混 凝 土制 品体 积 稳 定 性 差 的现 状 ， 以提 高 混 凝 土 材 料 的耐 久 性 为 目标 ， 研究 高 、 低 钙 粉 煤 灰 对 混 凝 土 制 品 体
表 １ 不 同 工 业 废 渣 的 化 学 成 分 分 析
用 量有 关 ， 粉 煤 灰 的 掺 人 会 降 低 混 凝 土 的 干 燥 收
缩 。 国家 建 筑 材 料 科 学 研 究 院 研 究 认 为 ， 火 山灰 质 混合 材 料 内比表 面积 是 影 响 水 泥 干 缩 性 的 主 要
５ ９
试验 试样 编号 见表 ３ 。
胶 砂 干燥 收缩 变 形 ， 按照《 水 泥 胶 砂 干 缩 试 验
㈣ 枷 瑚 ㈣ 湖 ㈣ 枷 瑚 ｏ
表 ３ 试 样 编 号 表
方法 （ ＪLeabharlann Ｃ ／ Ｔ ６ ０ ３ －１ ９ ９ ５ ） 》成 型 ２ ５ ｍｍ Ｘ ２ ５ ｍｍ Ｘ
收稿 日期 ： ２ ０ １ ３一 Ｏ ７—３ １ 作者简介 ： 杜 国龙 （ １ ９ ６ ５ 一） ， 男， 浙 江杭 州 人 ， 工程师 ， 从 事建 筑 工 程 管 理 工 作 。
第 １ １期
１ ． ２ 测 试 方 法
杜国龙等： 高钙低钙粉煤灰对混凝土制品体积稳定性影响的研究
ｌ ＿ 通 好
测试件 长 度 。
胶 砂 自收 缩 变 形 ， 按照《 水 泥 胶 砂 干 缩 试 验 方 法（ Ｊ Ｃ ／ Ｔ ６ ０ ３ －１ ９ ９ ５ ） 》 成型 ２ ５ ｍ ｍ×２ ５ ｍ ｍ×２ ８ ０ ｍ ｍ
自然干燥状态下粉煤灰蒸压加气混凝土砌块导热系数实验研究
ｍｅｈ ｄ ｈ ｅ ｅｅ ｒｈ ｅ ｕｔ ｌ ｐ ｏ ｉｅ ａ ｉ ｎ ｒｆｒｎ ｅ ｆｒ ｓｕ ｙｎ ｏ ｂ ｉｄｎ ｅ ｅｇ ｏ ｕ ｔ ｎ ｎ ｉｄ ｏ ｔ ｅ ｍａ ｏ ｔｏ ．Ｔ ｒｓ ａｃ ｒｓ ｌ ｗｉｌ ｒｖｄ ｂ ｓｓ ｄ ｅｅ ｅ ｃ ｏ ｔｄ ｉｇ ｎ ｕｌｉ ｇ ｎ ｒ ｃ ｎｓｍｐｉ ａ ｄ ｎ ｏ ｒ ｈ ｒ ｌ ｒ ｓ ａ ｙ ｏ
关键词： 自然干燥 ； 粉煤灰 ； 蒸压加气混凝土； 导热系数 ； 含水率
中图分类号：Ｕ ２ ．２ Ｔ ５ ２３５ Ｔ ５ ２３ ；Ｕ ２ ． ＋ ＋
文献标识码 ： Ａ
文章编号 ：０ １ ７ ２ ２ １） ９ ０ ４ — ３ １０ — ０ ｘ（０ ２ ０ — ０ ９ ０
Ｅｘ ｅ ｉ ｎ ａ ｔ ｄ ｎ ｔ ｅ ｍ ａ ｏ ｄ ｃ ｉｉｙ ｏ ｙ ａ ｈ ａ ｔ ｃ ａ ｅ ｅ ａ ｅ ｏ ｃ ｅ ｅ ｂ ｏ ｋ ｐ ｒｍｅ ｔ ｌ ｓｕ ｙ ｏ ｈ ｒ ｌ ｃ ｎ ｕ ｔ ｔ ｆ ｆ ｓ ｕ ｏ ｌ ｖ ｄ ａ ｒ ｔ ｄ ｃ ｎ ｒ ｔ ｌ ｃ ｖ ｌ ｄ ｙｎ ｎ ｎ ｔｒ ｌｅ ｖｒ ｎ ｅ ｔ ｒ ｉｇ ｉ ａ ａ ｎ ｏ ｍ ｎ ｕ ｉ
粉煤灰在混凝土中的应用研究
粉煤灰在混凝土中的应用研究深入研究了九龙矸石电厂粉煤灰的物理性质及其化学成分,并对高掺量粉煤灰商品混凝土强度进行了试验分析,得出了高掺量粉煤灰商品混凝土技术在井下巷道支护的新途径。
引言截至2000 年,我国目前发电机总容量为2. 7 亿kW ,火电装机容量为2 亿kW ,每年燃煤电厂粉煤灰排放量为1. 2 亿t ,综合利用率不到45 %。
因而,粉煤灰资源化确实是一个迫切需要解决的问题。
根据粉煤灰的组成和物理力学性质,粉煤灰可以填料用作路面填料、代替水泥原料,代替砂子喷浆使用,可以大大降低资源消耗,降低成本。
同时,既节省水资源及土地占有,达到了资源可持续发展的重要战略思想的要求,又有利于环保。
1 九龙矸石电厂粉煤灰物理性质研究九龙矸石电厂粉煤灰性质在河北工程学院土工实验室完成,共计进行了粉煤灰颜色、密度、细度、含水率试验及微观结构试验研究,试验结果如下:九龙矸石电厂采集到的粉煤灰进行色泽分析,色泽指数达到8～9 。
粉煤灰密度试验方法宜采用环刀法，九龙矸石电厂粉煤灰物理研究得出以下结论:色泽指数为8～9 ;平均密度0. 963 g/ cm3 ;含水率为1. 34 %;细度为0.045 mm的筛余量为53. 48 % ,该灰属于Ⅲ级粉煤灰,且含水量略微大,建议在使用前应对粉煤灰含水率进行量测。
2 九龙矸石电厂粉煤灰化学成分分析九龙矸石电厂粉煤灰性质在河北工程学院化学实验室完成,对粉煤灰的燃失量及SiO2 ,Al2O3 , Fe2O3 ,CaO ,MgO ,SO3 等含量进行了化学分析试验,结果如表1 所示。
试验结果表明九龙矸石电厂粉煤灰属于低钙灰,烧失量较大,建议在使用前应做脱炭处理。
3 高掺量粉煤灰商品混凝土强度试验分析不掺粉煤灰商品混凝土强度与龄期关系曲线及优化组CFS05 组高掺量商品混凝土强度与龄期曲线分别见图4 ,图5 。
从图4 ,图5 可以看出,掺粉煤灰商品混凝土1 d ,7 d 龄期抗压强度增长率有随粉煤灰掺量的增大而降低的趋势。
粉煤灰对轻质高强混凝土性能影响试验研究
粉煤灰对轻质高强混凝土性能影响试验研究摘要：随着科技的快速发展，社会在不断的进步，基于粉煤灰陶粒轻质高强混凝土，通过混凝土力学性能试验、干表观密度试验及微观结构分析，研究了不同混合比例的超细粉煤灰和I级粉煤灰对混凝土性能的影响。
试验结果表明：基准配合比下，当粉煤灰掺量为40%，其中超细粉煤灰和I级粉煤灰的比例为1∶1时，混凝土28d抗压强度值为58.2MPa，满足LC50的强度要求；增大粉煤灰掺量可以降低混凝土的干表观密度，但粉煤灰掺量过大时会导致混凝土强度降低，选取合适的粉煤灰掺量及超细粉煤灰与I级粉煤灰比例可有效改善混凝土性能；超细粉煤灰较之于I级粉煤灰可促使混凝土中水泥水化作用更彻底更均匀，较好地改善混凝土的微观性能。
关键词：轻质高强混凝土；烧陶粒；粉煤灰；力学性能；微观结构引言目前，高强混凝土发展速度很快已经被大家所公认。
从发展的角度看，当混凝土自重占建筑物总荷载比重很大时，减少混凝土容重显得更加重要。
随着大跨度、高层建筑物的增多，工程界希望未来的混凝土不但强度高，而且重量轻。
轻质高强混凝土具有轻质、保温、隔热、强度高、高耐久性、抗震性能好、减少劳动强度等特点。
轻质高强混凝土材料已经成为企业经济效益的增长点，因此，研究轻质高强混凝土非常具有现实意义。
然而，设计轻质高强混凝土时受材料性能的限制，很难做到轻质而高强，因为一般来说强度与质量成正比例关系。
本文主要阐述了关于轻质高强混凝土的配方优化设计及其性能研究。
1粉煤灰的资源化利用目前世界上发达国家的粉煤灰利用率已经达到8090070，我国经过多年的发展，在沿海等发达城市粉煤灰的利用率已达到100070，但是由于我国幅员辽阔，地理位置复杂，经济发展不平衡，在西北、西南等地的粉煤灰利用率不容乐观，，我国粉煤灰综合利用率徘徊在70%左右。
早在上世纪20年代，世界上一些发达国家就已经对粉煤灰的资源化利用进行了研究，开发出一系列资源化利用粉煤灰的技术，如法国的粉煤灰水泥，英国的粉煤灰陶粒，波兰的粉煤灰加气混凝土和苏联的粉煤灰烧结砖等，在综合利用粉煤灰方面已经取得了明显的经济效益。
高钙粉煤灰在水下混凝土中的应用
高钙粉煤灰在水下混凝土中的应用简要论述了高钙粉煤灰的特点、性能及高钙粉煤灰与缓凝高效减水剂双掺配制水下商品混凝土技术，对高钙粉煤灰在商品混凝土中应用的安定性问题作了探讨，并对高钙粉煤灰在施工生产中的应用效果作了总结。
一、粉煤灰的性能、特点1．外观和颜色由于燃煤和燃烧条件不同，粉煤灰中的含碳量差距很大。
颜色大多为乳白色、深褐色，高钙灰多为浅黄色或浅灰色，含碳量越高其颜色越深，在实际应用中应选用浅色粉煤灰，从颜色上初步判定粉煤灰的含碳量高低。
2．细度粉煤灰的颗粒粒径大部分在45μm 以下，其中玻璃微珠粒径平均10～30μm，由于粉煤灰的活性主要来自于玻璃微珠颗粒，所以也要控制粉煤灰的细度满足规范要求。
高钙粉煤灰经粉磨加工后，45μm 筛筛余一般在7~12%之间。
3．需水比粉煤灰以不同结构颗粒组成，密实的玻璃体颗粒含量高，则需水比小，密度大，活性高；而疏松多孔，片状的颗粒多，则需水比大，密度小，活性低。
一般高钙粉煤灰的烧失量很低，颗粒形态以球状为主，所以其需水量比较低，即使粒度较大时，需水量比仍低于100%，具有较好的减水作用。
4．化学成分粉煤灰的化学成分主要有SiO2，Al2O3，Fe2O3，CaO，MgO 等，其中高温产生的SiO2，Al2O3，CaO 等具有一定活性，其含量越大，则活性越大，一般控制三者的含量和应大于70%。
二、掺和粉煤灰的商品混凝土配合比设计1．商品混凝土材料的性能与选择（1）粉煤灰能提高商品混凝土的可泵性，用粉煤灰取代部分水泥，既可以节约水泥，又可使商品混凝土早期强度增长减弱，推迟水化热最高峰的到来，还可使商品混凝土后期强度增长显著。
按照《粉煤灰商品混凝土应用技术规范》（GBJ146-1990）和《粉煤灰在商品混凝土和砂浆中应用技术规程》（JGJ 28-1986），经试验选用嘉兴兴欣粉煤灰公司的磨细Ⅱ级高钙粉煤灰。
各项技术指标如下：（2）水泥为浙江星阁水泥建材有限公司生产的P·O32.5水泥。
