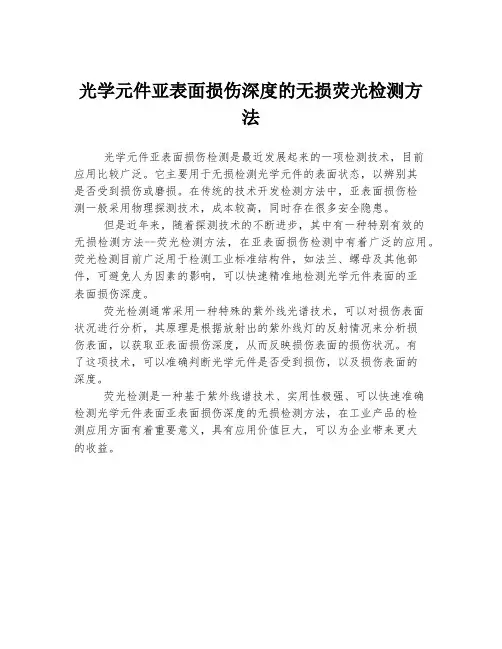

光学元件亚表面损伤深度的无损荧光检测方法

光学元件亚表面损伤深度的无损荧光检测方法

光学元件亚表面损伤深度的无损荧光检测方

光学元件亚表面损伤检测是最近发展起来的一项检测技术,目前
应用比较广泛。

它主要用于无损检测光学元件的表面状态,以辨别其
是否受到损伤或磨损。

在传统的技术开发检测方法中,亚表面损伤检
测一般采用物理探测技术,成本较高,同时存在很多安全隐患。

但是近年来,随着探测技术的不断进步,其中有一种特别有效的
无损检测方法--荧光检测方法,在亚表面损伤检测中有着广泛的应用。

荧光检测目前广泛用于检测工业标准结构件,如法兰、螺母及其他部件,可避免人为因素的影响,可以快速精准地检测光学元件表面的亚
表面损伤深度。

荧光检测通常采用一种特殊的紫外线光谱技术,可以对损伤表面
状况进行分析,其原理是根据放射出的紫外线灯的反射情况来分析损
伤表面,以获取亚表面损伤深度,从而反映损伤表面的损伤状况。


了这项技术,可以准确判断光学元件是否受到损伤,以及损伤表面的
深度。

荧光检测是一种基于紫外线谱技术、实用性极强、可以快速准确
检测光学元件表面亚表面损伤深度的无损检测方法,在工业产品的检
测应用方面有着重要意义,具有应用价值巨大,可以为企业带来更大
的收益。

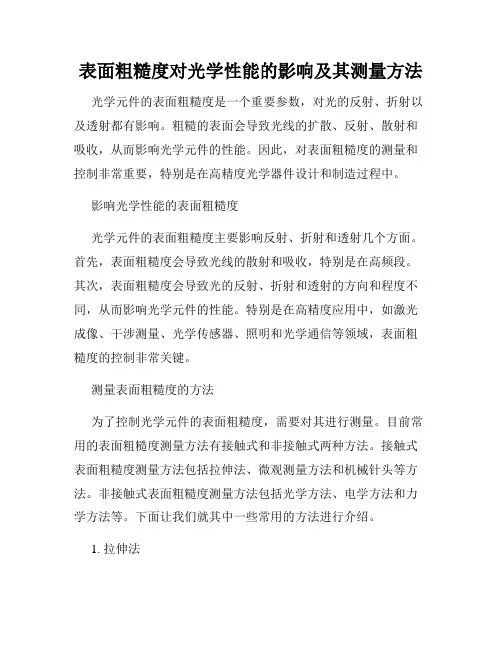

表面粗糙度对光学性能的影响及其测量方法

表面粗糙度对光学性能的影响及其测量方法

表面粗糙度对光学性能的影响及其测量方法光学元件的表面粗糙度是一个重要参数,对光的反射、折射以及透射都有影响。

粗糙的表面会导致光线的扩散、反射、散射和吸收,从而影响光学元件的性能。

因此,对表面粗糙度的测量和控制非常重要,特别是在高精度光学器件设计和制造过程中。

影响光学性能的表面粗糙度光学元件的表面粗糙度主要影响反射、折射和透射几个方面。

首先,表面粗糙度会导致光线的散射和吸收,特别是在高频段。

其次,表面粗糙度会导致光的反射、折射和透射的方向和程度不同,从而影响光学元件的性能。

特别是在高精度应用中,如激光成像、干涉测量、光学传感器、照明和光学通信等领域,表面粗糙度的控制非常关键。

测量表面粗糙度的方法为了控制光学元件的表面粗糙度,需要对其进行测量。

目前常用的表面粗糙度测量方法有接触式和非接触式两种方法。

接触式表面粗糙度测量方法包括拉伸法、微观测量方法和机械针头等方法。

非接触式表面粗糙度测量方法包括光学方法、电学方法和力学方法等。

下面让我们就其中一些常用的方法进行介绍。

1. 拉伸法拉伸法是一种接触式测量方法,它是通过钢丝或橡胶刮子等测量仪器刮过样品的表面,然后通过测量刮痕的深度来确定表面粗糙度的大小。

这种方法适用于较大的表面、强度较高的材料以及较贵的样品。

但是,它的缺点就是不能测量较小的表面粗糙度。

2. 微观测量法微观测量法是一种比较准确的接触式表面粗糙度测量方法,常用的方法包括扫描探针显微镜和电子显微镜等。

这种方法可以测量很小的表面比如纳米级别的表面,但是需要专业的设备和技能。

3. 光学方法光学方法是一种非接触式表面粗糙度测量方法,包括干涉法、反射法和透射法等。

其中,干涉法是一种测量表面形貌的方法,反射法和透射法是测量表面粗糙度的方法。

干涉法是通过双波长干涉仪和相位移方法来测量表面高度差的方法,适用于比较平坦的表面。

反射法是通过测量光在表面反射时的角度差以及光线的强度来确定表面粗糙度的大小。

透射法是通过测量光在样品上透过和反射的光强的变化来确定表面粗糙度的大小。

基于深度学习的表面缺陷检测方法综述

基于深度学习的表面缺陷检测方法综述

然而,深度学习仍存在一些不足之处,如对数据质量和标注要求较高、模型 可解释性较差等。未来研究方向可以包括改进模型结构、优化训练算法、提高模 型的可解释性和泛化能力等。在实际应用中,需要充分考虑生产环境和实际需求, 以提高表面缺陷检测的准确性和可靠性。
参考内容
摘要
工业缺陷检测是工业生产过程中不可或缺的一部分,对于提高产品质量和生 产效率具有重要意义。随着深度学习技术的快速发展,其在工业缺陷检测领域的 应用也日益广泛。本次演示旨在综述工业缺陷检测深度学习方法的研究现状、优 点和不足,并展望未来的发展方向和应用前景。
在数据采集和预处理之后,需要利用深度学习技术进行特征提取和模型训练。 常见的深度学习模型包括卷积神经网络(CNN)、循环神经网络(RNN)等,可以 根据具体的应用场景进行选择和改进。在模型训练过程中,需要将采集到的太阳 能电池片表面图像输入到模型中进行训练,并不断调整模型参数以提高其准确率 和泛化能力。
基于深度学习的表面缺陷检测方法 综述
01 摘要
目录
02 引言
03 文献搜集与分析
04 结论
05 参考内容
摘要
表面缺陷检测是工业生产中非常重要的环节,对于提高产品质量和生产效率 具有重要意义。近年来,深度学习技术的发展为表面缺陷检测提供了新的解决方 案。本次演示将对基于深度学习的表面缺陷检测方法进行综述,旨在梳理该领域 的研究现状和发展趋势,为相关领域的研究和实践提供参考。关键词:深度学习, 表面缺陷检测,工业应用,研究现状,发展趋势
工业缺陷检测深度学习方法在实 际应用中的研究现状
深度学习在工业缺陷检测中的应用已经取得了显著成果。例如,在钢铁、汽 车制造等行业中,通过深度学习算法对产品图像进行分类和检测,可以有效地检 出各种缺陷类型,包括裂纹、气泡、杂质等。此外,深度学习还可以实现缺陷的 定量评估,为生产过程中的质量控制提供有力支持。

基于改进Stoilov算法光学元件瑕疵检测

基于改进Stoilov算法光学元件瑕疵检测
应 用该算 法检 测 了光学平 晶划 痕 的深度 。
1 基 于相 移 干涉 光 学 元 件 瑕 疵 检 测 原 理
相 移 干 涉 检 测 实 验 原 理 光 路 图 如 图 1 示 。参 考 镜 由压 电 陶 瓷 P T 驱 动 , 生 位 移 。此 位 移 的 频 率 与 移 所 Z 产
基 于 改进 Solv算 法 光 学 元 件 瑕 疵 检 测 ti o
方 关 明, 曹 益平
( 川 大1 0 4

要 : 提 出一 种 基 于统 计 逼 近 的 改进 S o o ti v算 法 , 以 除 去 光 学 元 件 检 测 中展 开 相 位 时 遇 到 的奇 异 l 可
an一

㈦Fersie gmaent ia hr .t移if 1io图e cffr Sd to cihgm h1涉 r 干 y 图pi aa t g原 e 相理 m s n

收稿 日期 : 0 90 9 2 0 61 ; 修 订 日期 :0 90 1 2 0 90 基金项 目: 国家 高 技 术 发展 计 划 项 目; 四川 省 科 技 攻 关 项 目( 0 6 0 -2 ) 四川 省 学 术 和 技 术 带 头 人培 养 基 金 项 目( 7 C0 ) 20 Z 10 8 ; 0 GR 1 作者 简 介 : 关 明 ( 8 ) 男 , 北 襄 阳人 , 士 研 究 生 , 方 1 2 9 , 湖 硕 主要 从 事 3维 光 学 信 息 处 理 研究 ; ml 8 @ s h . o f g 9 2 o u c m。 通 信 作 者 : 益 平 ,a y ig 曹 co p n. @ma . c c i f. e 。 i s. n no n t l
第 2 2卷 第 1 期

光学元件技术要求和检验国际新标准

光学元件技术要求和检验国际新标准
Φ
LfETD 1 mm
11 R1 R2
ISO1 5/N×A;
5/=表面缺陷编码号; N=缺陷数目
0110 CN’×A’
A=级数(缺陷面积的平方根)
-7 LN”×A”;EA” C=镀膜缺陷标志; N’=镀膜缺陷数目
(方法1) A’=级数(缺陷面积的平方根)
5/TV或
E=倒棱标志; A=倒掉棱的尺寸
光轴
尺寸方面:曲率半径:R, Rcx,Rcc,Rcy
特别注意直径或标出e
倒棱:
0.3 0.1
材料说明:一般说明:厂家玻璃类型 国际玻璃编码 折射率与阿贝数
材料特性:折射率公差 透过率 均匀性 条纹等
附加说明:倍率 视场 焦平面等17项
3.3 列表说明各部分内容
所在部分
编码
ISO10110-2
0/A
• 早期 : “光学量度”把光学机械表面质量(60年
代):
➢ 光学表面光洁度PI … PVII ― 缺陷 ➢ 机械表面光洁度▽1-14 ― 粗糙度 • 现用“光学设计手册” (90年代): ➢ 光学表面疵病(GB1185-89)
B/G×J ;CN×B;Pz
➢ 表面粗糙度(GB1031-83《机械…》)
100×1600
SCRATCH SAMPLE
10 20 40 60 80
DIG SAMPLE
5 10 20
40
50
• MIL-O-13830A
表4.6划痕/坑点号码与尺寸对照表
(如:40/20)
划 号码
10 15 20 30 40 60 80

最大宽度 (μm)
1 1.5 2 3 4 6 8
坑点 号 码 最大直径

基于小样本学习的表面缺陷检测方法

基于小样本学习的表面缺陷检测方法

基于小样本学习的表面缺陷检测方法1. 内容综述随着工业生产中产品表面质量的日益重要,表面缺陷检测技术也成为了研究热点。

传统的表面缺陷检测方法往往依赖于大量的样本进行训练,但在实际应用中,由于样本采集困难、成本高昂,以及某些恶劣环境的影响,获取大量标注数据变得异常困难。

基于小样本学习的表面缺陷检测方法应运而生,并在近年来得到了广泛的关注和研究。

基于小样本学习的表面缺陷检测方法主要利用少量的样本信息来推断出整个缺陷表面的特性。

这类方法通常通过提取样本的特征来进行分类或识别,进而判断表面是否存在缺陷。

由于小样本学习能够有效地解决样本稀缺问题,因此在处理复杂场景下的表面缺陷检测时具有显著的优势。

已有的基于小样本学习的表面缺陷检测方法主要包括基于迁移学习的方法、基于元学习和表示学习的方法、以及基于深度学习的方法等。

这些方法各有优缺点,适用于不同的场景和需求。

基于迁移学习的方法通过将源领域的数据迁移到目标领域,利用源领域的大量标注数据来帮助目标领域的少量样本进行学习。

这种方法在一定程度上缓解了小样本学习中的数据稀疏性问题,但仍然依赖于源领域的数据分布,且可能受到领域适应性的限制。

基于元学习和表示学习的方法则试图从原始特征空间中提取出更有意义的特征表示,以降低对标注数据的依赖。

这些方法通过学习到通用的特征表示,使得模型能够在不同任务之间进行迁移学习,从而有效地解决了小样本学习中的问题。

基于深度学习的方法则是利用深度神经网络强大的特征提取能力来解决小样本学习中的问题。

通过设计深度神经网络的结构和训练策略,这类方法能够自动地从原始数据中提取出有用的特征,并进行分类或识别。

深度学习方法需要大量的标注数据进行训练,且在面对复杂的表面缺陷检测任务时可能存在过拟合的风险。

基于小样本学习的表面缺陷检测方法在处理实际应用中的小样本、高维、复杂场景等问题时具有显著的优势。

随着技术的不断发展和优化,这类方法有望在工业生产中发挥更大的作用,提高生产效率和产品质量。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第4"卷第1期 2018年2月光学仪器

OPTICAL INSTRUMENTSVol. 40,N〇.1

February, 2018

文章编号:1005-5630(2018)01-0078-10

光学元件表面缺陷检测方法研究现状向弋川,林有希,任志英(福州大学机械工程及自动化学院,福建福州350108)

摘要:随着科学技术的发展,人们对光学元件的表面粗糙度和表面面形精度提出了越来越高的 要求,光学元件表面缺陷检测技术也受到了广泛重视。通过简述表面缺陷的类型,强调了缺陷 给光学系统带来的危害,由此分析和讨论了目前国内外对光学元件疵病的检测方法,并指出各 种方法的优缺点,同时对机器视觉技术在疵病检测方面的应用进行了介绍,还探讨了光学元件 表面缺陷检测技术未来发展需要注意解决的问题。

关键词:光学元件;表面缺陷;数字图像处理$机器视觉中图分类号:TP391 文献标志码:A do# 10. 3969%. issn. 1005-5630. 2018. 01. 014

Study on surface defect detection method of optical elementXIANG Yichuan,LIN Youxi,REN Zhiying(College of Mechanical Engineering and Automation,Fuzhou University , Fuzhou 350108 , China)

Abstract: With the development of science and technology, the surface roughness and surface shape accuracy of optical components has an highly increasing demand. The surface defectdetection technology of ptical components has also attracted great interests. By analyzing the types of surface defects and emphasizing the harm caused by the defects to the optical systhis paper analyzes and discusses the detection methods of optical components at home andabroad, and points out the advantages and disadvantages of various methods. At the sametime, technology in the defect detection research has been introduced to explore the problem in the future development.

Keywords:optical components; surface defects; digital image processing; machine vision

引言随着现代工业的快速发展,精密光学元件在各个工业领域有着广泛的应用,光学元件作为实现光学 功能的载体,为各类光学仪器的开发使用起到了至关重要的作用。所以,鉴于光学元件表面具有的散射 特性[1],如何更好地对元件表面缺陷进行检测也随之被提出来。

收稿日期:2017-06-20基金项目:国家自然科学基金资助项目(51375094);清华大学摩擦学国家重点实验室开放基金资助项目(SKLTKF13B02);福建省自 然科学基金资助项目(2015J01195)作者简介:向弋川(1994 ),男,硕士研究生,主要从事摩擦学、先进制造技术等方面的研究。E-mail842225584@qq.com 通信作者:林有希(1967 ),男,教授,主要从事摩擦学、先进制造技术等方面的研究。E-mail:youthlin@fzu. edu. cn第1期向弋川,等:光学元件表面缺陷检测方法研究现状.79 .光学元件的检测过程十分繁琐并且充满着不确定性,光学元件按组成材料可分为普通光学玻璃、钕 玻璃、熔融石英光学玻璃、氟化钙(CaF2)等一系列材料;按光学元件口径可有大到几米也有小到一二毫米 的,差别可达到数千倍;按光学元件外形的不同可分为平板、非球面靶镜、球面透镜、柱面透镜、角锥棱镜、 偏光镜、玻璃球等2 &为了适用于以上三个方面的各种光学元件的需求,测量仪器、环境、设备、技术必定 是各式各样的[3]。面对如此种类繁多、功能和外形各不相同的光学元件,需要我们去探索相应的检测 技术。因此,本文主要从光学元件表面缺陷、表面散射特性,以及目前国内外各种研究方法等方面,对光学 元件表面疵病检测的相关研究进行综述,并探讨利用机器视觉的缺陷检测技术及未来的发展趋势。

1光学元件表面缺陷光学元件表面面形误差和表面粗糙度的检测是光学检测技术研究领域的重点,由于光学元件表面质 量的好坏直接影响整个光学系统的性能,所以想要使光学仪器设备能更高效地工作,不仅在加工时需要 注意光学元件的表面质量,而且对成品元件的检测工作也不能忽视。因此,光学元件表面缺陷检测将成 为一项重要而持久的研究课题(]。11表面缺陷类型所谓的光学元件表面缺陷,主要是指表面疵病和表面污染物(]。表面疵病是指拋光加工后的光学元 件表面依然存在的麻点、划痕、开口气泡、破边、破点等各种加工缺陷[?7],产生的原因主要是加工过程或 后续的不当操作(]。图1所示为四种疵病的大致形状(]。

(c)擦痕 (d)破边图1表面缺陷类型 Fig. 1 Types of surface defects

划痕指光学元件表面长条形的划伤痕迹。由划痕长度的不同,可以分为长划痕和短划痕,以2 mm为 界限,若划痕长度大于2 mm属于长划痕,小于2 mm则是短划痕。对于短划痕,评价标准是其检测时的 累积长度。相对而言,划痕较麻点等缺陷更容易检测出。麻点指光学元件表面上的陷坑、蚀坑、疵点,其坑内的表面粗糙度较大,宽度与深度大致相同,边缘也• 80 .光学仪器第40卷不规则。一般情况下,规定长宽比大于4:1的缺陷为划痕,反之小于4:1的缺陷为麻点D &气泡是由光学元件的生产或加工过程中未及时排除的气体所形成的,由于各方向气体的压力均匀分 布,所以气泡的形状一般呈圆球形。破边是指出现在光学元件边缘的疵病,虽然处于光源有效区域之外,但是也属于光的散射源,对光学 性能也会产生一定的影响,所以也属于疵病范畴[10]。1.2表面疵病的危害表面疵病作为一种加工过程中人为造成的微观局部缺陷,对光学元件的表面性能有着一定的影响, 从而有可能造成光学仪器运行错误等严重的后果。总之,光学元件的表面疵病会对光学系统性能产生危 害,其根本原因在于光的散射特性。光学元件表面缺陷对于自身以及整个光学系统的危害表现在以下几个方面:(1)光束的质量下降。元件表面缺陷处会产生光的散射效应,使得光束在通过缺陷后能量被大量消 耗,从而降低了光束的质量(11]。#)缺陷的热效应现象。由于表面缺陷所处区域比其他区域容易吸收更多的能量,产生的热效应现 象可能会使元件疵病发生局部变形、破坏膜层等,进而危害整个光学系统[12]。#)损坏所处系统中其他光学元件。激光系统中,在高能激光束的照射下,元件表面疵病产生的散射 光会被系统内的其他光学元件吸收,从而造成元件的受光不均匀,当达到光学元件材料的损伤阀值时,会 使传播光线的质量受到影响,光学元件损坏,更有可能造成光学系统被严重的破坏[13]。⑷疵病会影响视场清洁。当光学元件上有过多的疵病时,会影响微观的美观度,另外,疵病还会残 留微小的灰尘、微生物、抛光粉等杂质,这将造成元件被腐蚀、生霉、生雾,会明显影响元件的基本性能。

2光学元件表面散射特性光学元件表面的散射特性是缺陷产生危害的根本原因(4]。当光束照射到有疵病的光学元件表面时, 由于疵病位置的反射面并不是一个光滑面,这些离散无规则的局部缺陷使部分入射光发生了偏转,远离 了预定方向,变成了偏离主光束的杂质光。并且,这些杂质光会产生多次反射透射,所产生不规则的散射 光会对不同光学仪器造成不同程度的影响。2.1光学元件表面散射源在光学系统中,影响其性能的主要原因是由系统内部产生的大量散射光造成的,而产生这些散射光 的根本原因,又在于光学元件自身的质量,即使整个光学系统设计得再好,如果内部光学元件的质量不过 关,那么构成的系统也不能正常工作。因此需要提高光学元件本身的质量来改善散射光所带来的问题。 虽然光学系统的窗口或系统内部也可能会产生散射光,但这种散射光能量较小,大部分的散射光是由光 学元件表面散射造成的。通常表面产生的散射光能量要比内部散射至少大1至2个数量级[>,所以光学 元件表面质量好坏与否,将直接影响光学系统的整体性能。导致光学元件表面发生散射现象的原因有很多,例如表面的麻点、划痕、破边、开口气泡以及粗糙度 等表面微结构,还有可能是表面膜层厚度、薄膜材料折射率不均匀(?1B]等各种问题。通常对比表面入射 光波长与散射源尺寸的大小,将散射源大致分为三类[1819]:(1)散射源的尺寸远大于入射光波长,这种散射源就是通常说的疵病,如划痕、麻点、破边等。#)散射源的尺寸和入射光波长处于同一数量级的单一离散不规则颗粒物,这类散射源称作离散 微粒。#)入射光波长远大于散射源的尺寸,这种散射源在空间中精密排列,对光的散射表现在空间上的相
