湿法亚铁生产工艺

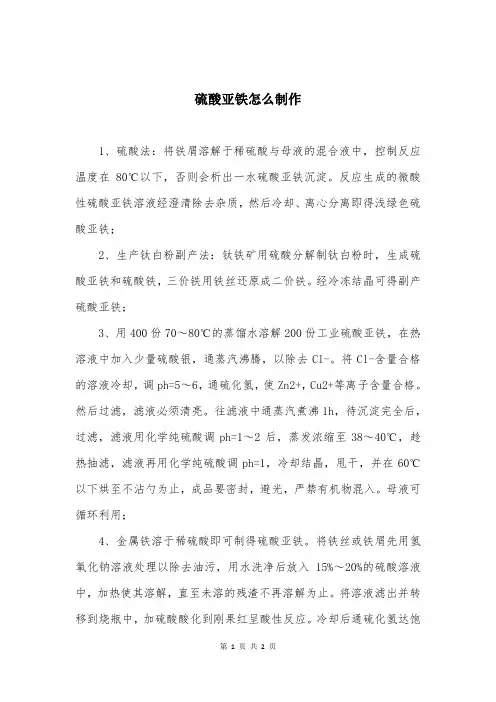

硫酸亚铁怎么制作
硫酸亚铁怎么制作
1、硫酸法：将铁屑溶解于稀硫酸与母液的混合液中，控制反应温度在80℃以下，否则会析出一水硫酸亚铁沉淀。
反应生成的微酸性硫酸亚铁溶液经澄清除去杂质，然后冷却、离心分离即得浅绿色硫酸亚铁；
2、生产钛白粉副产法：钛铁矿用硫酸分解制钛白粉时，生成硫酸亚铁和硫酸铁，三价铁用铁丝还原成二价铁。
经冷冻结晶可得副产硫酸亚铁；
3、用400份70～80℃的蒸馏水溶解200份工业硫酸亚铁，在热溶液中加入少量硫酸银，通蒸汽沸腾，以除去Cl-。
将Cl-含量合格的溶液冷却，调ph=5～6，通硫化氢，使Zn2+，Cu2+等离子含量合格。
然后过滤，滤液必须清亮。
往滤液中通蒸汽煮沸1h，待沉淀完全后，过滤，滤液用化学纯硫酸调ph=1～2后，蒸发浓缩至38～40℃，趁热抽滤，滤液再用化学纯硫酸调ph=1，冷却结晶，甩干，并在60℃以下烘至不沾勺为止，成品要密封，避光，严禁有机物混入。
母液可循环利用；
4、金属铁溶于稀硫酸即可制得硫酸亚铁。
将铁丝或铁屑先用氢氧化钠溶液处理以除去油污，用水洗净后放入15%～20%的硫酸溶液中，加热使其溶解，直至未溶的残渣不再溶解为止。
将溶液滤出并转移到烧瓶中，加硫酸酸化到刚果红呈酸性反应。
冷却后通硫化氢达饱
和，塞紧瓶塞，静置2～3天，然后将烧瓶置于水浴上加热并过滤除去碳、碳化物、硫化物沉淀。
将滤液转移到孚兹蒸馏瓶中，在通入无氧CO2的情况下，使溶液蒸发浓缩到原来体积的一半。
使溶液在CO2气体中静置过夜，即可析出硫酸亚铁的结晶。
制备氢氧化亚铁的方法
制备氢氧化亚铁的方法氢氧化亚铁是一种重要的化工原料，广泛应用于陶瓷、橡胶、制药等行业。
本文将详细介绍制备氢氧化亚铁的几种常见方法，供读者参考。
一、化学沉淀法化学沉淀法是制备氢氧化亚铁最常用的方法之一。
该方法的原理是利用亚铁盐与氢氧化物反应生成氢氧化亚铁沉淀。
具体步骤如下：1.准备亚铁盐溶液：将适量的亚铁盐（如硫酸亚铁、氯化亚铁等）溶解在水中，搅拌均匀。
2.沉淀反应：向亚铁盐溶液中加入适量的氢氧化钠或氢氧化钾溶液，同时保持反应温度在30-40℃之间。
此时，亚铁离子与氢氧化物离子反应生成氢氧化亚铁沉淀。
3.过滤、洗涤：将生成的氢氧化亚铁沉淀通过过滤、洗涤，去除杂质，得到纯净的氢氧化亚铁。
4.干燥：将洗涤后的氢氧化亚铁沉淀在低温下干燥，得到氢氧化亚铁粉末。
二、电解法电解法也是一种常见的制备氢氧化亚铁的方法。
该方法通过电解亚铁盐溶液，使亚铁离子在阴极上还原生成氢氧化亚铁。
具体步骤如下：1.配制亚铁盐溶液：选择适当的亚铁盐（如硫酸亚铁、氯化亚铁等），将其溶解在水中，形成一定浓度的溶液。
2.电解：将亚铁盐溶液放入电解槽中，在阴极和阳极之间施加直流电压。
亚铁离子在阴极上还原生成氢氧化亚铁，同时阳极产生氧气。
3.收集产物：将电解过程中生成的氢氧化亚铁沉淀通过过滤、洗涤、干燥等步骤，得到纯净的氢氧化亚铁。
三、生物法生物法是利用微生物将亚铁离子氧化为氢氧化亚铁的方法。
该方法的优点是环保、能耗低，但反应速率较慢。
具体步骤如下：1.选择适宜的微生物：筛选具有氧化亚铁离子能力的微生物，如铁细菌、硫细菌等。
2.培养微生物：将选定的微生物在富含亚铁离子的培养基中进行培养，使其大量繁殖。
3.氧化反应：将培养好的微生物加入亚铁盐溶液中，微生物将亚铁离子氧化为氢氧化亚铁。
4.收集产物：通过过滤、洗涤、干燥等步骤，得到纯净的氢氧化亚铁。
总结：制备氢氧化亚铁的方法有化学沉淀法、电解法和生物法等。
各种方法各有优缺点，可根据实际需求选择合适的方法进行制备。

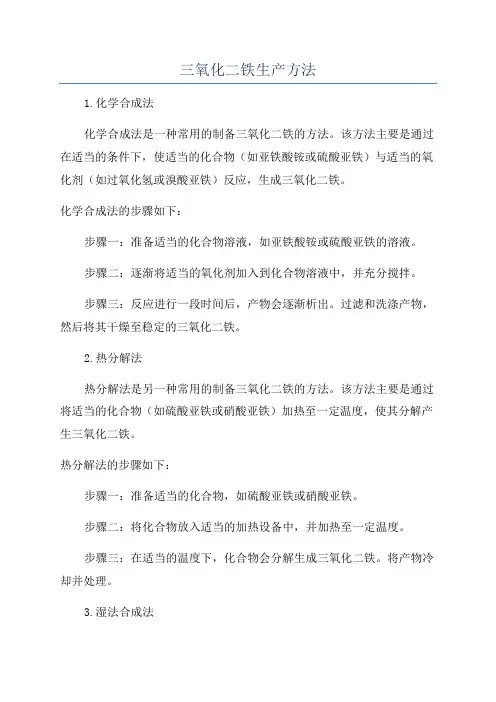

三氧化二铁生产方法
三氧化二铁生产方法1.化学合成法化学合成法是一种常用的制备三氧化二铁的方法。
该方法主要是通过在适当的条件下，使适当的化合物（如亚铁酸铵或硫酸亚铁）与适当的氧化剂（如过氧化氢或溴酸亚铁）反应，生成三氧化二铁。
化学合成法的步骤如下：步骤一：准备适当的化合物溶液，如亚铁酸铵或硫酸亚铁的溶液。
步骤二：逐渐将适当的氧化剂加入到化合物溶液中，并充分搅拌。
步骤三：反应进行一段时间后，产物会逐渐析出。
过滤和洗涤产物，然后将其干燥至稳定的三氧化二铁。
2.热分解法热分解法是另一种常用的制备三氧化二铁的方法。
该方法主要是通过将适当的化合物（如硫酸亚铁或硝酸亚铁）加热至一定温度，使其分解产生三氧化二铁。
热分解法的步骤如下：步骤一：准备适当的化合物，如硫酸亚铁或硝酸亚铁。
步骤二：将化合物放入适当的加热设备中，并加热至一定温度。
步骤三：在适当的温度下，化合物会分解生成三氧化二铁。
将产物冷却并处理。
3.湿法合成法湿法合成法是一种常用的制备三氧化二铁的方法。
该方法主要是通过在适当的条件下，使适当的化合物（如硫酸亚铁或氯化亚铁）与适当的反应剂（如硝酸或氯化铵）反应，生成三氧化二铁。
湿法合成法的步骤如下：步骤一：准备适当的化合物溶液，如硫酸亚铁或氯化亚铁的溶液。
步骤二：逐渐将适当的反应剂加入到化合物溶液中，并充分搅拌。
步骤三：反应进行一段时间后，产物会逐渐析出。
过滤和洗涤产物，然后将其干燥至稳定的三氧化二铁。
以上是几种常用的三氧化二铁生产方法。
这些方法各有优缺点，可以根据具体情况选择适合的生产方法。
在实际应用中，还需要考虑产量要求、成本、安全性等因素，选择最合适的生产方法。

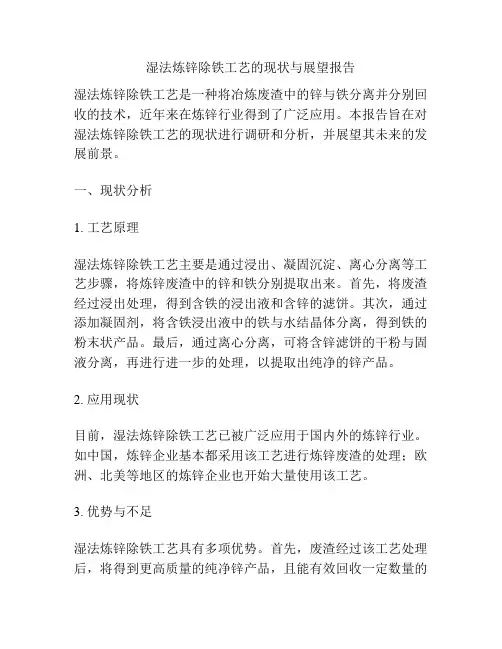

湿法炼锌除铁工艺的现状与展望报告
湿法炼锌除铁工艺的现状与展望报告湿法炼锌除铁工艺是一种将冶炼废渣中的锌与铁分离并分别回收的技术，近年来在炼锌行业得到了广泛应用。
本报告旨在对湿法炼锌除铁工艺的现状进行调研和分析，并展望其未来的发展前景。
一、现状分析1. 工艺原理湿法炼锌除铁工艺主要是通过浸出、凝固沉淀、离心分离等工艺步骤，将炼锌废渣中的锌和铁分别提取出来。
首先，将废渣经过浸出处理，得到含铁的浸出液和含锌的滤饼。
其次，通过添加凝固剂，将含铁浸出液中的铁与水结晶体分离，得到铁的粉末状产品。
最后，通过离心分离，可将含锌滤饼的干粉与固液分离，再进行进一步的处理，以提取出纯净的锌产品。
2. 应用现状目前，湿法炼锌除铁工艺已被广泛应用于国内外的炼锌行业。
如中国，炼锌企业基本都采用该工艺进行炼锌废渣的处理；欧洲、北美等地区的炼锌企业也开始大量使用该工艺。
3. 优势与不足湿法炼锌除铁工艺具有多项优势。
首先，废渣经过该工艺处理后，将得到更高质量的纯净锌产品，且能有效回收一定数量的铁资源；其次，该工艺具有灵活性，不受原料成分等不可控因素的影响，且能够适应不同规模的炼锌企业需求。
然而，湿法炼锌除铁工艺也存在一些不足。
例如，该工艺需要大量的水资源，同时在处理过程中也会产生大量的废水，对环境造成一定的影响；此外，该工艺也需要一定的能源消耗。
二、发展展望1. 在工艺优化方面，可尝试采用新型材料、新型凝固剂等技术，提高工艺的效率和产品质量，并减少对环境的影响。
2. 在应用方面，未来湿法炼锌除铁工艺有望进一步扩大应用范围，涉及更多领域，如冶金、化工等行业。
同时，在国际市场更加竞争激烈的背景下，该工艺也面临更多的挑战，需要加强品牌建设和市场拓展。
3. 在科技创新方面，可适应新型锌矿资源的开发和应用，研发出更适合不同类型锌矿的湿法炼锌除铁工艺。
三、小结湿法炼锌除铁工艺是一种有效地解决炼锌废渣资源化问题的技术，已被广泛应用于炼锌行业。
未来，该工艺有望通过不断的工艺优化、应用扩大和科技创新，为炼锌企业和环保事业带来更大的价值。
氧化铁粉 生产
氧化铁粉生产1. 简介氧化铁粉是一种常见的无机颜料，具有广泛的应用领域，包括建筑材料、涂料、橡胶制品、陶瓷、电子材料等。
本文将介绍氧化铁粉的生产过程、工艺流程以及相关设备和技术。
2. 生产过程氧化铁粉的生产通常分为湿法和干法两种工艺路线。
2.1 湿法生产湿法生产是指通过溶液反应制备氧化铁粉的方法。
具体步骤如下：1.原料准备：将铁盐和氢氧化物作为主要原料，按照一定比例配制溶液。
2.溶液反应：将铁盐溶液和氢氧化物溶液加入反应釜中，通过搅拌和加热的方式使其反应生成氧化铁沉淀。
3.分离沉淀：将反应后的溶液进行过滤或离心分离，得到氧化铁沉淀。
4.洗涤和干燥：将氧化铁沉淀用水进行洗涤，去除杂质，然后通过烘干或喷雾干燥的方式得到氧化铁粉。
2.2 干法生产干法生产是指通过固体反应制备氧化铁粉的方法。
具体步骤如下：1.原料准备：将铁矿石或其他含铁物质作为主要原料，进行破碎和磨细处理。
2.反应炉炼烧：将磨细后的原料送入高温反应炉中，在一定温度下进行炼烧反应，使其发生氧化反应生成氧化铁。
3.分离和磨细：将炼烧后的产物进行分离，去除非氧化铁部分，然后再进行磨细处理，得到氧化铁粉。
3. 工艺流程氧化铁粉的生产工艺流程根据具体的生产方式和设备不同会有所差异，下面是一个典型的湿法生产工艺流程示例：1.原料准备：将铁盐和氢氧化物按照一定比例配制溶液。
2.溶液反应：将铁盐溶液和氢氧化物溶液加入反应釜中，通过搅拌和加热的方式使其反应生成氧化铁沉淀。
3.分离沉淀：将反应后的溶液进行过滤或离心分离，得到氧化铁沉淀。
4.洗涤和干燥：将氧化铁沉淀用水进行洗涤，去除杂质，然后通过烘干或喷雾干燥的方式得到氧化铁粉。
5.粉碎和分级：将获得的氧化铁粉进行粉碎和分级处理，得到符合要求的粉末产品。
6.包装和贮存：将粉末产品进行包装，并储存于干燥、通风的仓库中。
4. 设备和技术氧化铁粉生产需要一系列的设备和技术支持，以下是常用的设备和技术：1.反应釜：用于溶液反应和沉淀分离的容器，通常采用不锈钢材料制成，具有耐腐蚀、耐高温的特点。
浅论湿法冶金与火法冶金工艺
浅论湿法冶金与火法冶金工艺湿法冶金是利用某种溶剂，借助化学反应（包括氧化、还原、中和、水解及络合等反应），对原料中的金属进行提取和分离的冶金过程。
又称水法冶金。
湿法冶金包括4个主要步骤：①用溶剂将原料中有用成分转入溶液，即浸取。
②浸取溶液与残渣分离，同时将夹带于残渣中的冶金溶剂和金属离子回收。
③浸取溶液的净化和富集，常用离子交换和溶剂萃取技术或其他化学沉淀方法。
④从净化液中提取金属或化合物。
湿法冶金在锌、铝、铜、铀等工业中占有重要地位，世界上全部的氧化铝、氧化铀，大部分锌和部分铜都是用湿法生产的。
湿法冶金的优点在于对非常低品位矿石（金、铀）的适用性，对相似金属（铪与锆）难分离情况的适用性；以及和火法冶金相比，材料的周转比较简单，原料中有价金属综合回收程度高，有利于环境保护，并且生产过程较易实现连续化和自动化。
火法冶金的工艺流程一般分为矿石准备、冶炼、精炼3个步骤。
①矿石准备。
选矿得到的细粒精矿不易直接加入鼓风炉（或炼铁高炉），须先加入冶金熔剂，加热至低于炉料的熔点烧结成块；或添加粘合剂压制成型；或滚成小球再烧结成球团；或加水混捏；然后装入鼓风炉内冶炼。
硫化物精矿在空气中焙烧的主要目的是：除去硫和易挥发的杂质，并使之转变成金属氧化物，以便进行还原冶炼；使硫化物成为硫酸盐，随后用湿法浸取；局部除硫，使其在造锍熔炼中成为由几种硫化物组成的熔锍。
②冶炼。
此过程形成由脉石、熔剂及燃料灰分融合而成的炉渣和熔锍或含有少量杂质的金属液。
有还原冶炼、氧化吹炼和造锍熔炼3种冶炼方式：还原冶炼：是在还原气氛下的鼓风炉内进行。
加入的炉料，除富矿、烧结块或球团外，还加入熔剂（石灰石、石英石等），以便造渣，加入焦炭作为发热剂产生高温和作为还原剂。
可还原铁矿为生铁，还原氧化铜矿为粗铜，还原硫化铅精矿的烧结块为粗铅。
氧化吹炼：在氧化气氛下进行，如对生铁采用转炉，吹入氧气，以氧化除去铁水中的硅、锰、碳和磷，炼成合格的钢水，铸成钢锭。
磷酸亚铁锂电池简要生产工艺流程
磷酸亚铁锂电池简要生产工艺流程1.材料选用2.正极材料的制备正极材料的制备主要包括磷酸亚铁锂的合成和导电剂的添加。
磷酸亚铁锂的制备一般采用固相反应法或湿法合成法。
导电剂一般选用碳黑或导电聚合物，将磷酸亚铁锂和导电剂按一定比例混合，并加入溶剂进行搅拌，得到均匀的正极浆料。
3.负极材料的制备负极材料采用石墨，需要进行石墨的磨碎和筛选工序，以获得粒径适中的石墨粉末。
4.电解液的制备电解液通常由有机溶剂和锂盐组成，有机溶剂可以是碳酸酯类、醚类等。
锂盐一般为六氟磷酸锂（LiPF6），制备电解液时需将锂盐溶解于有机溶剂中，并进行过滤和真空除气处理。
5.组装工序组装工序包括正负极的涂覆、辊压、切割和层叠等。
首先，将正极浆料和负极石墨通过涂覆机均匀涂在铜箔和铝箔上，并经过干燥。
然后，将正负极片通过辊压机进行辊压，使其更加紧密。
接下来，根据电池设计需求，将多个正负极片进行层叠，形成电芯。
在层叠的过程中，需要在正负极片之间放置隔膜，以防止短路。
6.封装和充电电芯制备完成后，会经过封装工序，即将电芯放入铝塑膜袋或金属壳中进行密封。
然后，电芯会进行充电以激活正负极材料之间的化学反应，并定型电池性能。
7.检测和包装经过充电后，电池会进行各项性能测试，如容量、内阻、循环寿命等。
通过检测合格后，电池会进行包装，一般采用纸盒、塑料包装或铝箔包装等形式。
最后，经过以上步骤的生产，磷酸亚铁锂电池就制备完成了。
需要注意的是，在整个生产过程中，应严格控制环境温度和湿度，以确保电池的性能和安全性。
同时，也需要对各个工序中产生的废水、废液进行处理，以实现环保要求。
氧化铁工艺
氧化铁工艺氧化铁工艺的技术情况及发展趋势1、氧化铁合成主要工艺氧化铁的制取工艺大致可以分成干法和湿法两类。
干法又分成气相法和固相法，其中气相法常以羰基铁(fe(co)5)或二茂铁(fecp2)为原料，使用火焰热分解、气相沉积、低温等离子化学沉积法(pcvd)或激光热分解等原理，通过煅烧法、热分解法、鲁式法(ruthner)等方法去制取，由于干活法制过程中，不可避免的废气污染和工艺过程难以掌控、质量难以确保等缺点，该类方法已逐渐被本行业所摈弃；湿法又名液相法，就是目前实验室和工业界广为使用的制取粉体材料的主要方法，通过-------，其主要包含主要包含溶胶−凝胶法、空气氧化法、水解法、沉淀法等；此外除了水热法、催化剂法、包核法等工艺阿达马。
主要优点就是组分难掌控、设备直观、生产成本低；不足之处就是杂质多，难以获得高性能的粒子粉体，分解成的粒子不易构成聚凝体的假颗粒，难以集中。
2、我国氧化铁颜料合成工艺我国氧化铁颜料主要以氧化铁红、氧化铁徐、氧化铁白居多，其生产主要使用湿法制备。
湿法制备氧化铁红、铁黄就是以废铁皮为原料,通过硫酸亚铁为反应介质,铁和氧融合构成相同铁含量和晶体结构的氧化铁颜料，与通常化学反应离子结晶结晶相同的就是，做为颜料的氧化铁系晶型在结构上存有一定的建议。
它首先建议做成一定数量的晶种，然后再水解结晶结晶获得产物，这样获得的晶体才具备颜料的性能。
制备氧化铁白就是以硫酸亚铁和烧碱为原料，在一定条件下差率水解而得。
（1）氧化铁红合成工艺目前国内生产制备氧化铁红的方法存有：沉淀法、绿矾段少发、铁黄焙烧法、铁黑焙烧法和包核法。
我国铁红大部分就是使用沉淀法生产，以亚铁盐和铁皮为原料，经放热、结晶、水洗、潮湿得产品。
而又根据晶种制取和使用亚铁盐相同,可以分成硫酸法、硝酸法、混酸法。
三种方法的工艺相近，以下以硫酸盐法为基准。
晶种制备：将氢氧化钠或氨水加入到硫酸亚铁溶液中，控制ph值9-12,鼓入一定量的空气，在20一30℃氧化制得晶种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湿法亚铁转晶工艺 1、 副产七水硫酸亚铁的来源： 副产硫酸亚铁来源于钛白生产的酸解工段，钛铁矿与硫酸反应时制得 Ti （SO4）2 和 TQSO4,同时产生 FeSQ 和 Fe2（SO4）3。
TQ2+H2SO4 -------------------------------------------- ► TQSO4+H2O FeO+H2SO4 FeSC4+H2O Fe2O3+3H2SO4 Fe2（SC4）3+2H2C
酸解生成的TiCSC4和FeSC4等混合物，经浸取和沉降除去20%左右不溶性残 渣后，在溶液中加入废铁屑进行还原处理， 使溶液中的Fe3+还原成以Fe?+存在于 溶液中，TQSC4
以Ti2（SC4）3存在：
Fe2（SC4）3+Fe * 3FeSC4
2TiCSC4+Fe+ 2H2SC4 ---------------------------------------------- Ti （SC4）3+ FeSC4+2H2C
经净化还原处理的钛液，通过真空结晶器使硫酸亚铁以 FeSC4 • 7H2C形式结 晶出来，含有结晶亚铁的钛液经过转台分离后，得到硫酸亚铁晶体，因各厂家 原料矿的差异，所得硫酸亚铁晶体的杂质含量亦不相同，每吨钛白粉要产生七 水硫酸亚铁3.5吨。 2、 副产物一水硫酸亚铁的来源： 经过转台分离结晶亚铁的钛液，在通过真空浓缩、水解工序，形成偏钛酸 粒子后送至水洗岗位进行液固分离，分离的酸性溶液一一 25 %酸溶液（溶液中 含有大量的已溶解的硫酸亚铁），通过空塔预浓缩器与转窑高温尾气进行热交换 来提高酸 浓度后送至真空浓缩器再次进行浓缩，当酸浓度达到 35〜55%时，溶 液中已溶解的硫酸亚铁以一水亚铁的形式析出来， ，再经过相式压滤机进行过 滤，把一水亚铁分离出来， 每吨钛白粉要产生酸性一水亚铁 1 吨。 3、一水硫酸亚铁可作为饲料中铁的补充剂。铁是血红蛋白，肌红蛋白，细胞色 素酶等多种氧化酶的成分，与造血机能，氧的运输以及细胞生物氧化过程有着 密切的关系。禽类动物缺铁会造成严重贫血，显著降低血红细胞压积，羽毛的 正常红色和黑色完全退色。仔猪缺铁可导至皮肤苍白，皮毛粗糙，食欲不振， 生长速度缓慢。 1）、它的主要作用如下：
A:补充畜禽对亚铁的营养需求，防治缺铁性贫血及其并发症； B:增强机体免疫机能，改善胴体品质，使皮肤红润、肉色鲜红； C:促进生长，提高饲料报酬。 2）项目指标： A: Fe > 30.00% , B:粒度［过0.45mm（40目）筛下物］> 98.0 % C:砷含量 < 5mg/kg, D：铅含量 < 10mg/kg
二、 用七水硫酸亚铁生产饲料级一水硫酸亚铁的工艺: （一）工艺流程简述: 由一车间转台分离的七水亚铁（含游离水）通过皮运机（ V7002）输送到 亚铁贮料仓（L7004）,再经溜槽进入打浆槽（F7101）,七水亚铁（含游离水） 在打 浆槽用蒸汽进行加热打浆溶解， 在溶解过程中加入少量 25％的稀硫酸调 整打浆料酸度，然后加入少量的铁粉。用液下泵将溶解的七水亚铁泵至1〜3 号湿法转晶槽（C7101A/B/C）进行加热转晶，七水亚铁在湿法转晶槽逐渐脱 水转变成灰白色的一水亚铁晶体，待槽的液体全部转变成灰白色的液体时， 用吊篮式离心机（L7101 ）将转变好的液体进行液固分离，分离后的一水亚 铁通过皮运机（V7101ABC）运输到一水亚铁贮斗，再由螺运机送到干燥系 统（ L70 1 2 ） ，在干燥系统与热风进行热交换，经加速、干燥、破粹，一水亚 铁受热后逐渐脱去游离水，随着热风进入 1号旋风除尘器（L7013）和1号 袋式除尘器过滤进行汽固分离，分离后的一水亚铁再由风管送至雷蒙磨 （B7003）行粉粹，粉粹后的一水亚铁经风管送至 2号旋风除尘器（L7021） 进汽固分离后，一水亚铁粉末进入成品贮仓（L7006），气体再进入2号袋式 除尘器过滤，一水亚铁粉末进入成品贮仓（L7006），经包装成产品。 经液固分离的液体流入一水亚铁母液池（F7101）, —部分母液返回打浆 槽重复使用，其余的母液由泵抽至冷却槽（C7301AB ）进行冷却，再通过离 心机（L7301）回收结晶亚铁，冷却液由泵（J7301）抽至污水站进行中和处 理。 经组式 1 号旋风除尘器进行汽固分离的废气再进入 1 号袋式除尘器由风 机（J7006）抽至复喷管（V7008）,用喷淋水洗涤废气，洗涤废气经烟囱（V7009） 排空。洗涤废水经多次洗涤后再由泵（J7003）抽至污水站进行中和处理。 经2号旋风除尘器（L7021）废气再进入2号袋式除尘器由风机（J7004） 进行汽固分离的，分离的废气经风机（J7008）抽至烟囱排空（V7007）。 二）湿法转晶工艺操作指标 1.1 温度 亚铁打浆槽温度 50〜60 C 一级转晶槽温度 80 〜85C 二级转晶槽温度 95〜102
C
三级转晶槽温度 100〜 105
C
热风炉炉堂温度 350〜 400
C
热风炉出口温度 300〜 350
C
一级干燥器出口温度 100〜 110
C
1 号袋滤器进口温度 95〜 100
C
1 号风机电机温升 v 40 C 2 号风机轴承座温升 v 35 C 1 号星型给料器电机温升 v 40C 2 号星型给料器轴承座温升 v 40C
1.2 压力 热风炉进口压力 －10〜－ 20Pa
一级气流干燥器压差 700 〜 1200Pa 1 号旋风除尘器压差 600 〜1100 Pa 1 号袋滤器进出口压差 -100 〜 -150Pa 喷淋管进出口压差 -150〜-200Pa 1 号风机进口压力 -1350
〜 -
2000Pa
雷蒙磨进出口压差 -300 〜 -500Pa
2 号旋风干燥器压差 700
〜1200Pa
2 号袋滤器进出口压差 -100 〜 -150Pa 1.3 产品质量 七水硫酸亚铁含量 > 98% > 91%, Fe2+ > 30% （三）所属设备一览表 序 号 设备 位号 设备名 称 技术规格 图号或型号 台 数 备
注 1 V7002 主输送皮 运机 L=8500 B=650黑色带速 V=0.63m/min电动滚筒①500 N=7.5KW T2007-03-10V1001 TDY-7.5-0.63-500-650 1
2 L7004 储料仓 ① 3000 x 3000 x ① 3000 T2007-03-V1002 1 3 亚铁料浆 贮
斗 3000 x 3000 x 2500 Q235防腐
4 F7101 亚铁打浆 槽 ① 2500 x 2000 V=9.8M3 附： 搅拌器①110,B=180单层浆， 配减速机 减速比 i=29, n=50r/min 配电机 功率 N=5.5Kw,转速 n=1450rpm 同 508-040E-11 1
5 J7101 亚铁料浆 泵 Q= 100nVh H=40m 附：电机 功率P = 30w电机转速： n=2900r/mi n 100FUH-40工程塑料泵 1 6 C7101A 一级转晶 槽 ① 4000 x 3800 V=47.7M 附：搅拌器：错双层双浆① 2800, B=180双层浆，配减 速机减 i=29,n=50r/min 配 电机 功率 N=5.5Kw,转速 n=1450rpm 盘管：材料904, DN80, 换热面积：28M 1
7 C7101B 二级转晶 槽 同上 同上
1
8 C7101C 三级转晶 槽 同上 同上 1 9 L7101ABCD 吊篮式一 水离心机 主轴，吊篮及护套全用 不锈钢316L 5
10 V7101ABC 一水皮运 机 L=8500 B=650黑色带速 V=0.63m/min电动滚筒①500 N=4KW
T2007-03-10V1009 TDY-5.5-0.5-500-650 1
11 V7005 干燥给料 螺运机 无极调速 输送能力 1-10m3/h 附电磁调速电机N = 3KW n=1250-125r/mi n WLS300 'YCT160-4B 1
12 B7002 热风炉 ① 3500 x 3000 T2007-03-B5401 1
一水硫酸亚铁含量 13 J7002 助燃风机 Q=2198 〜 3215m3/h H=3852 〜 3407Pa 附：电机 N=5.5KW n=2900r/mi n 9-26NO.4A左 90° Y132S1-2 1 14 L7012 一级气流 干燥器 加速段①5700X2500mm 干燥段①980 X 9000mm LMT2007-03-V1013 1 15 J7012 仓壁振打 器 Hz=3000振幅 2mmN=0.15Kw CZ600 1
16 L7013 一级组式 旋风 处理气量：19000 — 28520M3/h CLTA-4x 8.0 1 17 J7006 一级干燥
引风机 Q=33762M3/h.P=6180Pa
N=110KW. n= 980rpm 9-19NO16D 左 90 °
Y315L1-6 1
18 L7014 一级星型 给料器 V=12升 / 转 n=24rpm N=1.1KW XC-B-12 1
19 B7003 雷家磨 1生产能力5~8吨/h YG5RM412 1
分级机 N=125-1250r/mi n YCT200-4B 1
20 L7021 二级旋风 除尘器 ① 2650mm H=6000mm LMT2007-03-1019 1
21 L7007 干燥袋滤 器 过滤面积520貳，处理气量
300003/h 滤袋数288个，滤袋①130X
4500, 4单元 工作温度w 100 C
4.5-GMPZ-520 T2007-03-10V1020 1
附出料螺 旋 ① 315, L = 6000, Q= 8.5m3/h
出=0.1
LS315-6000-58-M2 1
出料螺旋 减速机 i=25 n=58r/m in BWD5.5--4-25
1
出料螺旋 电机 i=25 n=58r/m in Y132S-4
1
仓壁振打 器 N=0.15KW工作电压 220V 振 动力600kg LZO-2.5-2 1
星型卸料 阀 10升/转 33转/分工作温度 w 120C SLXF-5 1
星型卸料 阀电机 N= 1.1KW n=1450r/min Y90S-4
1
喷吹装置 MPC.P50-1(9 X 8) 6
22 J7007 二级干燥 引风机 Q=33762M3/h.P=6180Pa
N=132KW. n= 1450rpm W9-26NO12.5D& 90
° 1
23 V7007 烟囱 ① 800 x 12000mm Q235 1
