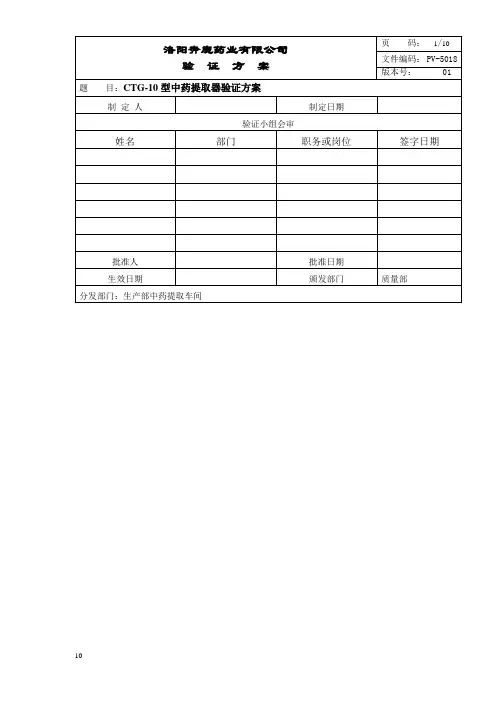

10目录1．验证目的························································2．验证范围························································3．方案说明·······················································4．验证职责·······················································5．设备概述························································6．验证步骤························································予确认安装确认运行确认性能确认7．偏差处理8．验证方案总结····················································9．再验证周期······················································附录测试仪器校验证书复印件验证立项申批表安装确认记录运行确认记录性能确认记录验证方案培训表一、验证目的通过对CTG-10型中药提取器进行予确认、安装确认、运行确认和性能确认，验证设备的性能是否符合工艺要求，达到保证设备正常运转的目的，从而保证最终产品的质量。
中药提取自动化智能控制设计
中药提取自动化智能控制设计摘要：随着我国中药产业规模不断发展，必须要积极加强现代化规模化建设，而中药提取是中药生产的关键环节，非常容易受到环境温度压力等众多因素的影响，使得中药药效发生变化，为此必须要积极针对中药提取自动化智能控制系统进行设计，加强提取工艺，通过对自动化控制系统和软硬件设计等相关因素进行分析，提高中药自动化提取控制的水平，增强中药自动管理控制效果，真正发挥中药的功能，为人民群众提供更加安全高效的药物。
为我国中药产业发展，现代化转型升级作出重要贡献。
关键词：中药提取；自动化；智能控制设计引言中药作为我国优秀的传统民族文化瑰宝，在当代面临着发展的问题。
通过现代化规模化发展，既能够提高中药生产的质量与水平，又可以保证企业生产效率，增强中药的产品竞争实力。
在中药提取自动化智能控制系统设计中，还面临着多方面的问题和不足，导致中药提取自动化受到影响。
为此应该积极设计智能控制系统，对中药提取进行自动控制，确保管理效果达到最佳，增强信息控制的发展优势，提高产品控制现代化的效果。
系统总览：1中药提取相关操作要点在中药提取过程中通过提取罐能够实现自动化控制，在初始阶段要针对提取罐的初始参数进行设计。
根据批号、品名、浸泡物以及溶媒量进行提前处理，对煎煮过程中的温度、时间、液位、次数进行控制，在浸渍阶段，需要针对溶媒进行自动计量，并且与初始设置的参数相比较，快速调整控制系统，同时发送合格的参数给相关操作人员。
投料完毕后，需要自动开启溶媒阀，达到标准质量以后，再次关闭溶酶阀。
在浸渍之后，通过提取上下两部分的蒸汽加热调节，直至升高至煎煮适宜温度，在及时关闭以后加热阀门。
对煎煮的工序进行重要提醒，如果同意则立即开启开关阀将煎煮药液电动至静置储存罐，并且对煎煮罐进行关闭。
在出渣清洗阶段，需要对静置储存罐内部的残渣进行全部清除，等到设备就位以后自动开启开关阀，对罐底进行全面去除。
等清查完毕以后，通过系统发出清洗指令，能够实现自动化清洗，确保整个药物提取流程顺利完成。
提取车间自动化系统URS
提取车间自动化系统用户需求说明目录1.介绍 (3)2. 目的 (3)3.范围 (3)3.1系统范围 (3)3.2工程内容和施工范围 (3)4.职责 (4)4.1系统使用部门 (4)4.2设备工程部 (4)4.3质量管理部 (4)5. 缩略语 (4)6. 法规和指南 (6)1.1法规 (6)2.2 指南 (6)7.公用系统参数需求 (7)8.用户需求 (8)9.推荐供应商品牌 (31)10. 附件错误!未定义书签。
1.介绍本用户需求说明（URS）是为了规定****制药有限公司提取车间自动化控制系统工程的技术要求，为该系统的招标提供技术依据，并作为后续验证工作的基础，包括：FAT草案和报告、DQ草案和报告、SAT草案和报告、IQ草案和报告、OQ草案和报告、PQ草案和报告。
本文件作为供应商编制设备设计制造、调试和服务技术条款的基础，供应商应根据本文件需求逐条做出响应，提供其技术要求是否满足本文件需求标准，如有偏差和不符合项应列出，并详细说明或提供解决方案。
在本URS中用户仅提出基本的技术要求和设备的基本要求，并未涵盖和限制卖方设备具有更高的设计与制造标准和更加完善的功能、更完善的配置和性能、更优异的部件和更高水平的控制系统。
卖方应在满足本URS的前提下提供卖方能够达到的更高标准和功能的高质量设备及其相关服务。
卖方的设备应满足中国有关设计、制造、安全、环保等规程、规范和强制性标准要求。
如遇与卖方所执行的标准发生矛盾时，应按较高标准执行（强制性标准除外）。
2.目的用户需求说明是系列技术说明中的第一个。
它是用户对项目范围的预期情况进行的高层次说明，是用户对提取车间自动化控制系统工程的技术要求的详述，是设计的依据，决定了中药产业化项目取车间自动化控制系统的性能，同时为中药产业化项目取车间自动化控制系统设计、测试、验证提供了可接受标准依据。
3.范围3.1系统范围系统描述：本系统包括取车间自动化控制系统及其附属仪表、阀门等设施等所有必要的附件。
中药提取自动化
中药提取自动化中药提取就是“存其精华,去其糟粕”的过程,也是中药制药的关键所在。
传统的中药提取一般是水煎法,煮沸2次,煎煮温度高、时间长、耗能大、浪费多，目前常用的中药提取单元设备主要包括：多功能提取罐、热回流提取装置、芳香油提取装置、真空减压浓缩器、球形浓缩器、冷沉罐、精馏塔、溶剂配置罐、双效浓缩机组、结晶罐、大孔树脂吸附洗脱装置、膜分离/ 膜浓缩装置、超临界萃取装置、微波提取装置、超声波萃取装置以及储罐等。
我国已经投入运行的中药提取过程控制系统大多是独立运行的自控系统，这些系统均不同程度地解决了优化控制问题，提高了生产的安全性和生产效率，保证了设备控制的一致性。
但是，就目前运行情况来看，中药提取过程控制系统存在以下不足：(1)控制程序固定，在更换新产品时，往往需要编程人员添加、修改控制程序；(2)企业把产品生产工艺流程细节完全介绍给项目承包单位负责控制软件编程的技术人员，不利于保密；(3)虽然具备工艺参数管理功能，但功能大多不规范、不完整，不具有版本控制和审计跟踪功能；(4)生产管理人员不能从控制系统直接获得完整的过程信息。
我们的中药自控系统有效地继承了一代产品的精华，对现有系统进行有目标的升级换代，形成独具特色的中药自控系统。
一、中药提取自控的结构形式如图所示：二、主要工序操作控制2.1 提取罐控制（手动/自动）中药固液萃取最常用的设备是提取罐，一般分为动态提取罐和静态提取罐，多个提取罐可构成套提装置。
提取罐的基本操作控制如图2所示，大致包括如下内容：(1)试漏控制。
仪表／执行机构：进水阀、流量计。
完成功能：自动定量进检漏水、提示检漏）；(2)定量加溶媒。
仪表／执行机构：流量计、阀门。
完成功能：加水到设定量；(3)人工投料。
完成功能：指示灯请求投料，人工投料完成后，按投料完成按钮；(4)升温控制。
仪表／阀门：温度变送器、压力变送器、蒸汽流量调节阀和直通阀。
完成功能：自动开蒸汽流量调节阀和直通阀，检测罐内料液温度和夹套压力，温度升到设定值时，控制料液循环一定时间，如果温度降到设定值以下，继续升温过程，否则，进入恒温控制；(5)恒温定时。
中药企业的若干痛点之：中药提取自动化
中药企业的若干痛点之：中药提取自动化作者：张金巍来源：蒲公英序：最近，参观某中药企业提取车间，规模较大，6吨提取罐左右一字排开，一眼望不到边际….（其实可以望到边际，形容一下数量较多），据引导员讲解：该车间采取了全自动化控制、自动化生产、很多过程都实现了“在线检测”，正在努力实现中药生产的数字化、智能化，引发我个人一些思考……第一次接触中药提取自动我第一次接触中药提取自动化的概念是2004年，当时项目目标是建设一个中试提取自动化车间，一来是直接建设自动化生产车间没什么把握，老板投资几千万让大家练练手学习一下；二来也是为了衔接实验室工艺直接转化生产的过度（那时候所接触的工艺，直接转化生产问题都很多）。
历经多年回想过去，作为项目主管，对我个人而言，成功的收获不多，但失败的经验不少，也丰富了很多经历：考察了和使用了很多国家的各种类型提取分离设备、提取方式，应用了国内外诸多品牌的各种各样的传感器（甚至包括军工的）、亲自组织了几百批各种产品工艺的中试试验、对比了大量的实验数据，诸多失败的经验经历告诉我：中药提取自动化，真的不是那么容易。
十年后十年过后，中药提取自动化迎来了“井喷式”的发展，现在无论大小项目，要是不上个自动化、数字化，就显得有些落伍，不够“高大上”，随之而来的计算机化系统验证和GMP也顺带增加了一些中药企业和中药提取自动化工程厂商的成本和困惑。
我们不妨思考2个问题：1、到底什么是中药提取自动化？中药提取自动化解决了我们中药什么问题？2、自动化，是否就代表现中药数字化、智能化？我们制药人大多都是自动化的外行，在自动化专业人眼里，中药提取自动化逻辑很简单，但从中药制造者眼里，自动化专业只懂编程不懂过程，相互磨合是一个棘手问题。
按照内行人解释：中药提取自动化就是在中药提取车间没有人或者较少人参与的情况下，按照人的要求，经过自动检测、信息处理、分析判断、操作控制，实现人的预期目标的过程。
因此，人的要求很关键；预期的目标很关键；所以，我们首先要问问自己：对于中药提取过程的要求，明确吗？对于中药提取的预期目标，确定吗？这两点，是解决中药提取自动化的前提和基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中药提取车间自动化系统验证文件编码：********************药业股份有限公司中药提取车间自动化系统验证方案起草人_____________ 部门____________ 日期___________ 审核人_____________ 部门____________ 日期___________ 审核人_____________ 部门____________ 日期___________ 审核人_____________ 部门____________ 日期___________ 审核人_____________ 部门____________ 日期___________ 审核人_____________ 部门____________ 日期___________ 批准人_____________ 日期________ ___目录一、验证方案1.概述2.验证目的3.验证人员4.验证时间安排5.验证范围6.DCS系统验证实施条件7.验证内容（1）需求定义（URS）①功能需求分析②性能需求分析③用户接口需求分析（2）系统设计①控制系统配置图设计②硬件设计③软件设计（3）安装确认①文件确认②安装环境要求确认③系统出厂测试及确认④运行确认测试及确认（4）性能确认①生产过程DCS控制运行确认方案②中药生产系统DCS控制运行确认报告8.验证结果评价与结论9．附表1.概述为提高公司众生丸等中药产品提取生产中的工艺品质控制水平，展现企业的现代化和产业化示范风范，针对当前众生丸提取生产过程质量控制中待解决的关键技术问题展开研究，以自动控制技术、生产过程复杂物质体系在线检测技术为核心，结合高效、节能的新型中药制药单元设备，为实现中药生产过程全程质量控制平台系统奠定技术基础。
该建设主要包含提取车间的自动化改造以及视频监控系统的建设。
旨在构建一流的数字化提取车间。
自控工段主要是多功能提取与双效浓缩，在实现普遍的控制方案的技术上，实现多药材配方参数的自动导入与保护。
本项目主要为中药提取车间先进制造及全程质量控制系统及装备的研发、设计、制造和建设，项目主要实施内容包括：（1）完成中药提取车间生产自动化控制平台设计，待测监控点的生产自动化工程设计，在线检测系统设计。
（2）建立DCS中控系统、数据库等；建立现代中央控制室（可扩充性、高展示性）；购置仪表阀门，构建自动化控制系统。
数字化集成制造控制系统的设计和建设：（1）根据中药提取车间布局和需求，完成生产平台自动化工程设计，带监控点的中药提取车间自动化工艺流程图，完成中控机房的设计；（2）完成设备、阀门和检测仪表的选型和购置；（3）完成控制系统的自动化控制程序和接口的编制以及系统的安装和调试；（4）完成自动化仪器、阀门的安装、自控系统线缆的敷设、电气设备连接以及成套设备的安装。
2.验证目的为了确保DCS控制系统的温度、压力、流量等控制参数满足生产工艺的相关要求并符合GMP的管理要求，特拟定本验证方案，对中药自动化系统进行验证。
3.验证人员姓名部门职务验证分工4.时间进度安排验证小组拟于***年*月开始对中药自动化系统进行各项验证工作。
时间安排5.验证范围本验证方案适用于中药自动化系统验证（多能提取罐4台、双效浓缩器1台、3台乙醇计量罐），包括该系统验证所使用的电缆（线）绝缘性测试、气管耐压测试、仪器调校；自控系统中所使用的调节比例控制，仪器包括含铠装热电阻、压力变送器、流量计、液位计、pH 计的测量和控制的精确性，以及浮子开关、泡沫电极的开关控制。
6.自控方案设计技术描述出渣 完成完成準備狀態 提取結束準備狀態 啟動 參數設置 提取提取投藥材確認 提取加溶劑 計量蒸餾收液計量 出液 計量提取結束確認 確認 提取次數+1提取投藥材 完成加溶劑計量 浸泡計時升溫 溫度到 保溫時間到保溫停止出液 完全 薰蒸 薰蒸計時 提取次數判完全 到否否是7.控制功能技术要求 7.1多功能提取工段实现功能：纯化水（饮用水）的计量和控制；浸泡、升温、煎煮温度控制和加热蒸汽压力控制；浸泡、升温、保温、煎煮时间控制；除渣控制；提取罐的自动清洗、消毒；贮液罐贮存时间自动记录；断气、断电实时系统安全保护；生产过程报表、实时趋势、历史趋势、报警、手自动转换等功能。
7.2双效浓缩工段实现功能：药品的批次控制；浓缩器温度、液位、真空度的检测与控制；浓缩器夹套压力控制；浓缩器泡沫控制，解决中药提取液在减压和加热状态下容易发泡得问题；浓缩终点判断及出料控制；冷凝水受液罐自动排液；夹套冷凝水排放控制；冷却循环水控制；真空开準備狀態 啟動確認參數確認 抽真空 真空到進液濃縮 濃縮結束 出液 完全清洗 完成 濃縮結束濃縮過程流程首次進液 完成補液蒸發 溫度到盲體積補液 完全合併濃縮 密度濃縮結束关控制；浓缩器的自动清洗；生产过程报表、实时报表及区县、历史报表及曲线、报警、手自动转换等功能。
7.3生产过程自控系统主要技术要求本工程项目自动化控制实施范围为自控范围：4台多功能提取罐、1台双效浓缩器、3台乙醇计量罐、真空带式干燥机组等装备，其中多功能提取罐、双效浓缩器、乙醇计量罐为一期项目，共涉及控制点数280余点。
根据生产管理的需要，由DCS系统进行控制。
本系统中央控制室设有服务器、操作站作为监控系统的上位机。
对全线生产过程进行集中监控，生产过程的设备运行状态、设备保护、工艺技术等参数的采集、处理、调节；各工序电气设备的控制由各电气室的现场控制站完成。
所配置的自动控制系统具有良好的可靠性、稳定性及开放性；可以实时地反映现场设备运行状况；网络系统采用开放式的标准通信协议；系统具备良好的开发性，支持第三方的控制系统。
8.DCS系统验证实施条件DCS系统验证时必须在DCS系统正常运行过程中，记录相关数据，进行验证。
需具备完整并且稳定的功用系统供应。
包含蒸汽、冷却水、冷冻水、纯化水、空压、电等公用系统，保证DCS的正常运行以达到仪表阀门的正常使用以及数据的正常显示。
9.验证内容9.1安装确认9.1.1图纸确认图纸确认记录图号相关图纸确认情况存放地点YT-M-01 工程图纸目录□有□否YT-M-02 工程设计说明□有□否YT-GY-01 工艺管道及仪表流程图□有□否YT-QJ-02 一层桥架平面布置图□有□否YT-QJ-03 二层桥架平面布置图□有□否YT-PM-01 一层车间弱电平面布置图□有□否YT-PM-02 二层车间弱电平面布置图□有□否YT-QD-01 仪器索引表□有□否YT-QD-03 现场按钮盒清单□有□否YT-AZ-01-01 超声波液位计安装图□有□否YT-AZ-01-02 酒精浓度计安装图□有□否YT-AZ-01-03 涡轮流量计安装图-法兰连接□有□否YT-AZ-01-04 流量计安装图-卫生连接□有□否YT-AZ-01-05 铠装热电阻安装图-螺纹连接□有□否YT-AZ-01-06 铠装热电阻安装图-卫生连接□有□否YT-AZ-01-07 铠装热电阻安装图-管道安装□有□否YT-AZ-01-08 蒸汽压力变送器安装图-高于取压点□有□否YT-AZ-01-09 压力变送器安装图-罐顶安装□有□否YT-AZ-01-10 静压液位计安装图-卫生连接□有□否YT-AZ-01-11 涡街流量计安装图-夹持安装□有□否YT-AZ-01-12 磁浮球液位计安装图-卫生连接□有□否YT-AZ-01-13 泡沫电极安装图-卫生安装□有□否YT-AZ-01-14 靶式流量开关安装图-螺纹连接□有□否YT-AZ-01-15 质量流量计安装图-卫生安装□有□否YT-QD-02-01 仪表资料表-压力仪表□有□否YT-QD-02-02 仪表数据表-物位仪表□有□否YT-QD-02-03 仪表数据表-温度仪表□有□否YT-QD-02-04 仪表数据表-流量仪表□有□否YT-QD-02-05 仪表资料表-分析仪表□有□否评定：以上资料是否齐全。
□是□否评定人日期年月日审核人日期年月日9.1.2仪表、系统相关文件数据仪表、系统相关文件数据确认记录相关档确认情况存放地点电池流量计产品使用说明书□有□否合格证□有□否手操器□有□否涡街流量计使用说明书□有□否合格证□有□否出厂检验报告□有□否涡轮流量计使用说明书□有□否合格证□有□否静压式液位计使用说明书□有□否合格证□有□否品质流量计使用说明书□有□否合格证□有□否出厂调试报告□有□否超声波液位计产品说明书□有□否合格证□有□否防爆合格证□有□否出厂检验报告□有□否在线液体浓度仪产品说明书□有□否合格证□有□否防爆合格证□有□否手操器□有□否温度计合格证□有□否蓄电池合格证□有□否阀门说明书□有□否报关单□有□否公司资质□有□否泡沫电极说明书□有□否合格证□有□否DCS系统硬件使用手册□有□否系统柜合格证□有□否装机规范□有□否UPS使用手册□有□否安全栅使用说明书□有□否售后服务指南□有□否DCS操作说明□有□否DCS维护指导□有□否评定：以上资料是否齐全。
□是□否评定人日期年月日审核人日期年月日9.1.3DCS控制系统安装DCS控制系统安装确认记录项目确认情况接地所有柜、台已接地（包括系统柜、仪表柜、操作台及打印机台）□是□否控制系统为单点接地（即只有一个接地接入点）□是□否控制系统的接地线不容易受干扰□是□否供电控制系统采用两路不通的电源供电□是□否控制系统采用统一的分电装置（配电箱）□是□否控制系统的供电源电压合格□是□否环境控制室不存在腐蚀性气体或存在腐蚀性气体且采取了措施□是□否布线系统网络电缆不容易受干扰（以太网线，SBUS）□是□否电源线、信号线和网络线做好标识□是□否仪表信号电缆与强电电缆布线时保持合适的距离□是□否意见：□控制系统已经安装完成，各项内容符合要求。
□控制系统已经安装完成，但有下列不符合项：评定人日期年月日□上述安装情况是否与现场相符。
审核人日期年月日9.1.4DCS系统清单9.1.4.1系统规模信号类型I/O点数隔离/端子板确认情况模拟量输入（AI）4～20mA 64 分组隔离□是□否热电阻20 分组隔离□是□否4～20mA输出8 / □是□否开关量输入（DI）32 通用端子板□是□否开关量输出（DO）184 特殊端子板□是□否PAT / / □是□否评定：以上信息是否完全符合。
□是□否评定人日期年月日审核人日期年月日9.1.4.2控制站硬件名称卡件号确认情况机柜（控制门的正面制成玻璃镶嵌的单开门：后面为双开门）XP202 □有□否继电器柜（控制柜的正面制成玻璃镶嵌的单开门：后面为双开门）XP204I/O机笼XP211资料转发卡XP233主控制卡XP243电源XP251-1电源箱机笼XP2516路电流信号输入卡XP3134路模拟量输出卡XP3228路触电型开关输入卡XP3638路晶体管触点开关输出卡XP362通讯适配卡XP248电源指示卡XP221空卡XP000信号端子板XP52016点多功能通用继电器输出端子板XP562-GPR端子板转接模块XP521评定：以上信息是否完全符合。
