S型曲线比较法
第八节实际进度和计划进度的比较方法
第八节 实际进度和计划进度的比较方法实际进度与计划 进度的对比是设备工程进度监测系统中的主要过程。
目前常用的比较方法包括横道图、S 形曲线、香蕉曲线、前锋线和列表比较法。
一、横道图比较法横道图是传统的进度表示方法。
横道图的左边按照各项工作(或工序)的先后顺序列出工作(或工序)的名称；图的右边是施工进度，图表上面的横栏表示的是时间，用水平线段在时间坐标下画出该工作(或工序)的进度线，水平线段的起始位置反映出它从开始到完工的具体时间，水平线段的长度代表工作的持续时间。
(一)匀速进展横道图比较法适用于各项工作匀速进展的情况，即各工作每单位时间完成的任务量均相等。
粗实线表示实际进度，按一定比例(实际完成任务量的累计百分比)绘制在计划进度线的下方，同时标出进度检查日期线。
进度状态的判别方法如下：①粗黑线右端与检查日期线重合，表示实际进度与计划进度一致；②粗黑线右端位于检查日期线右侧，表示实际进度超前；③粗黑线右端位于检查日期线左侧，表示实际进度拖后。
(二)非匀速进展横道图比较法在原进度计划线的下方绘制粗实线表达实际进度，可将每天、每周或每月的实际进度情况定期记录在横道图上，用以直观地比较计划进度与实际进度，检查实际进度是超前、拖后，还是与原计划一致。
在实际进度与计划进度的对比时，无论是采用匀速进展横道图比较法还是非匀速进展横道图比较法，只能适用于设备工程的局部进展情况的比较。
二、S 形曲线比较法S 形曲线是一个以横坐标表示时间、纵坐标表示任务量完成情况的曲线图。
该任务量的具体表达方式可以是实物工程量大小、工时消耗或费用支出额，也可用相应的百分比表示，对于大多数设备工程来说，单位时间(可以是天、周、月、季度等)的资源(人、财、物)消耗，从整个使用时间范围来看，通常是中间多而两头少，即资源的消耗前期较少，随着时间的增加而逐渐增多，在某一时期达到高峰后又逐渐减少直至设备工程完成。
由于这一原因，任务量累加后便形成一条形如“S ”的曲线，如图所示。
2021监理工程师《合同管理》：S曲线和前锋线比较法

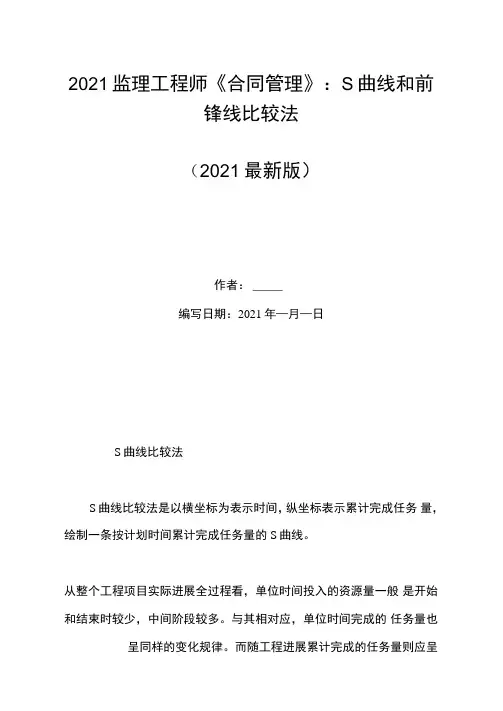

2021监理工程师《合同管理》：S曲线和前锋线比较法（2021最新版）作者：_____编写日期：2021年—月—日S曲线比较法S曲线比较法是以横坐标为表示时间，纵坐标表示累计完成任务量，绘制一条按计划时间累计完成任务量的S曲线。
从整个工程项目实际进展全过程看，单位时间投入的资源量一般是开始和结束时较少，中间阶段较多。
与其相对应，单位时间完成的任务量也呈同样的变化规律。
而随工程进展累计完成的任务量则应呈S形变化。
前锋线比较法前锋线比较法是通过绘制某检查时刻工程项目实际进度前锋线，进行工程实际进度与计划进度比较的方法，它主要适用于时标网络计划。
所谓前锋线，是指在原时标网络计划上，从检查时刻的时标点出发，用点划线依次将各项工作实际进展位置点连接而成的折线。
前锋线比较法就是通过实际进度前锋线与原进度计划中各工作箭线交点的位置来判断工作实际进度与计划进度的偏差，进而判定该偏差对后续工作及总工期影响程度的一种方法。
采用前锋线比较法进行实际进度与计划进度的比较，其步骤如下：1.绘制时标网络计划图为了方便和清楚起见，可在时标网络计划图的上方和下方各设一时间坐标。
2.绘制实际进度前锋线一般从时标网络计划图上方时间坐标的检查日期开始绘制，依次连接相邻工作的实际进度位置点，最后与时标网络计划图下方坐标的检查上H期相连接。
工作实际进展位置点的标定方法有两种：(1)按该工作己完任务量比例进行标定；假定工程项目中各项工作均匀匀速进展，根据实际进度查检查时刻该工作己完成任务量占其计划完成总任务量的比例，在工作箭线上从左到右按相同的比例标定其实际进展位置点。
(2)按尚需作业时间进行标定。
当某些工作的持续时间难以按实物工程量来计算而只能凭经验估算时，可以先估算出检查时刻到该工作全部完成尚需作业，然后在该工作箭线上从右向左逆向标定其实际进展位置点。
3.进行实际进度与计划进度的比较前锋线可以直观地反映出检查日期有关工作实际进度与计划进度之间的关系。
生理学中的s型曲线
生理学中的s型曲线摘要：1.生理学中的S 型曲线简介2.S 型曲线在生理学中的具体应用3.S 型曲线的特点及其在生理学中的意义4.S 型曲线与其他生理学模型的比较5.S 型曲线在医学和健康领域的应用及展望正文：生理学中的S 型曲线是一种描述生物体生长、发育和功能调节等过程的数学模型。
S 型曲线以生长速率、生物体体积或某些生理指标为横坐标，以生物体的年龄或发育阶段为纵坐标。
S 型曲线具有一个典型的特征，即在生物体发育的早期阶段，生长速率较快；随着发育的进行，生长速率逐渐减缓；最终，生物体发育成熟，生长速率趋于稳定。
S 型曲线在生理学中有广泛的应用，例如：描述儿童生长发育过程、细胞生长与分裂、器官功能成熟等。
通过研究S 型曲线，可以揭示生物体生长、发育和功能调节的规律，为医学和健康领域提供理论依据。
S 型曲线的特点包括：1) 早期生长速率较快，后期生长速率较慢；2) S 型曲线的拐点标志着生物体发育的一个重要阶段；3) S 型曲线具有个体差异，即不同生物体的生长、发育过程可能存在差异。
与其他生理学模型相比，S 型曲线能够较好地描述生物体的生长、发育过程。
例如，指数模型虽然可以描述生物体的生长过程，但其预测结果可能与实际情况相差较大。
而S 型曲线则能够更准确地反映生物体的生长、发育过程。
在医学和健康领域，S 型曲线具有重要的应用价值。
例如，通过研究S 型曲线，可以预测儿童的生长发育趋势，为生长发育异常的儿童提供诊断和治疗依据；可以揭示细胞生长与分裂的规律，为癌症等疾病的治疗提供理论支持；可以评估器官移植等治疗方案的有效性。
总之，生理学中的S 型曲线是一种重要的数学模型，能够描述生物体的生长、发育和功能调节过程。
在医学和健康领域，S 型曲线的研究可以为临床诊断、治疗和预防提供重要的理论依据。
实际进度与计划进度的比较
实际进度与计划进度的比较
（三）香蕉形曲线比较法 工程网络计划中的任何一项工作，其逐日累计完成的工作任务量就可借
助于两条S形曲线概括表示：一是按工作的最早开始时间安排计划进度而 绘制的S形曲线称ES曲线；二是按工作的最迟开始时间安排计划进度而绘 制的S形曲线称LS曲线。两条曲线除在开始点和结束点相重合外，ES曲线 的其余各点均落在LS曲线的左侧，使得两条曲线围合成一个形如香蕉的闭 合曲线圈，故将其称为香蕉形曲线，如下图所示。
工程实施中进度计划的监测与调整
实际进度与计划进度的比较
实际进度与计划进度的比较
常用的进度比较方法有： 横道图、S形曲线、香蕉形曲线、前锋线、列表比较
法等
实际进度与计划进度的比较
（一） 横道图比较法 横道图比较法是指将项目实施过程中收集到的数据，经加工整理后直接用横
道线平行绘于原计划的横道线处，进行实际进度与计划进度的比较方法 1.匀速横道图比较法 匀速进展指的是项目进行中，单位时间完成的任务量是相等的。
（4）预测进度偏差对后续工作及总工期的影响。 通过实际进度与计划进度的比较确定进度偏差后，还可根据工作的自由时差 和总时差预测该进度偏差对后续工作及项目总工期的影响，如下图。
实际进度与计划进度的比较
例如某工程项目基础工程的计划进度和截止到第9周末的实际进度如图所示， 其中细线条表示该工程计划进度，粗实线表示实际进度。从图中实际进度与 计划进度的比较可以看出，到第9周末进行实际进度检查时，挖土方和做垫层 两项工作已经完成；支模板按计划也应该完成，但实际只完成75％，任务量 拖欠25％；绑扎钢筋按计划应该完成60％，而实际只完成20％，任务量拖欠 40％。
实际进度与计划进度的比较
实际进度与计划进度的比较
网络计划技术 有案例
j
（1)最早开始时间（ES）
ESi-j=max{EFh-i }=max{ESh-i+Dh-i }
紧前工作全部完成后，本工作才能开始。
注:起点工作的最早开始时间为0
（2)最早完成时间（EF）：
本工作最早完成时间＝本工作最早开始时间＋工作 延续时间。
即EFi-j＝ESi-j＋Di-j 计算规则：“顺线累加，逢圈取大”
1 挖1 4
2
垫1 1 挖2
4
垫2
砌1
3 1 6
7
8
砌2
填1
2 3 10 11 12
砌3 填2
4 3
5
挖3
9
垫3
2 13
填3
4
7
1
3
2 14
网络图的编制步骤:
1．编制工作一览表： 列项，计算工程量、劳动量、延续时间，确定施工组织方式（分段 流水、依次施工、平行施工）。 2．绘制网络图： 较小项目――直接绘图 较大项目――可按施工阶段或层段分块绘图，再行拼接
结点时间参数
时间参数的计算方法
图上计算法 表上计算法 电算法
双代号网络图的计算 （一）概述 1．计算目的：求出工期；找出关键线路； 计算出时差。 2 ．计算条件：线路上每个工序的延续时间都是确定的 （肯定型）。 3．计算内容： 每项工序（工作）的开始及结束时间(最早、最迟) 每项工序（工作）的时差（总时差、自由时差） 4．计算方法：图上、表上、分析、矩阵 5．计算手段：手算、电算 时间参数的计算步骤： 计算ES与EF 计算工期T 计算LF与LS 计 算TF 计算FF
计算FF
例4：已知网络计划如图示，试进行时间参数的计算，并指出关键线路和总工期。 ⑤ 5 ① 5 ③ 6 ④ 3 ⑥
2023年监理工程师之土木建筑目标控制高分通关题库A4可打印版

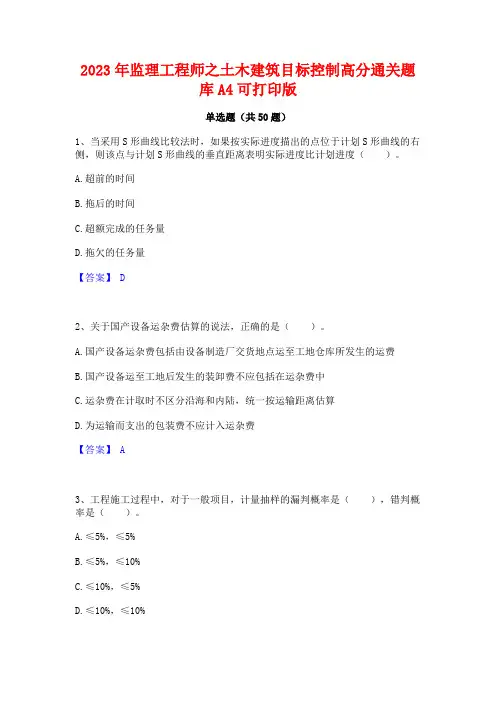

2023年监理工程师之土木建筑目标控制高分通关题库A4可打印版单选题（共50题）1、当采用S形曲线比较法时，如果按实际进度描出的点位于计划S形曲线的右侧，则该点与计划S形曲线的垂直距离表明实际进度比计划进度（）。
