共模干扰和差模干扰
共模干扰与差模干扰详解
共模干扰与差模干扰一、共模干扰(1)什么是共模干扰共模干扰是两个幅度相同，相位相同的信号。
在两个设备之间传输电源或者信号的传输线至少有两根，如图1所示：图1在上图模型中，电源或者信号在传输过程中一般有三种可能会产生共模干扰。
第一种：外界电磁场在传输线1和传输线2上同时感应出电压，由此感应电压产生感应电流并在传输线上传播，如图2所示：图2第二种：设备1和设备2的接地点GND1和GND2电位不相同，导致实际的两个设备之间存在压差，从而产生感应电流在两根传输线上传播，如图3所示：图3第三种：传输线1和传输线2与图1中GND也就是大地存在电位差，也就是两个导线做去路，地线做来路，这样电缆上同样也会存在共模电流，如图4所示：图4(2)如何抑制共模干扰知道了什么是共模干扰以及其产生的缘由，那么抑制共模干扰就有了头绪。
通常采用以下方法减小共模干扰的影响：1．屏蔽和绝缘：使用屏蔽电缆或屏蔽盒，以阻止外部干扰信号进入信号线或电路。
2．差分信号：使用差分信号传输，其中信号由两个相对的信号线组成，共模干扰信号会在两个线上产生相同的影响，从而在接收端可以被抵消。
3．地线设计：优化地线和接地系统，以减小地线噪声和共模干扰。
4．滤波器：使用共模电感来去除共模干扰信号，通常是在接收端或信号处理器中使用。
二、差模干扰(1)什么是差模干扰差模干扰是两个幅度相同，方向相反的信号。
差模干扰就是线与线之间的干扰，指电源与设备之间的传导线构成的回路中存在的电压尖峰、跳动等。
模型如图5所示图5(2)如何抑制差模干扰1．使用差模电感：差模电感是通过将两个同向匝数相同的线圈按照特定规则绕制而成的。
它的理论特性是在差模电流下表现出高阻抗，而在共模电流下则表现为零阻抗。
在电路中，差模电感的主要功能是消除电路中的差模信号。
2．使用差模电容：电容的阻抗随频率变化特性是Z=1/(2πfC)，可见差模干扰的频率越高，电容对其的阻抗越低。
我们可以利用这个特性将差模干扰旁路掉。
差模干扰和共模干扰

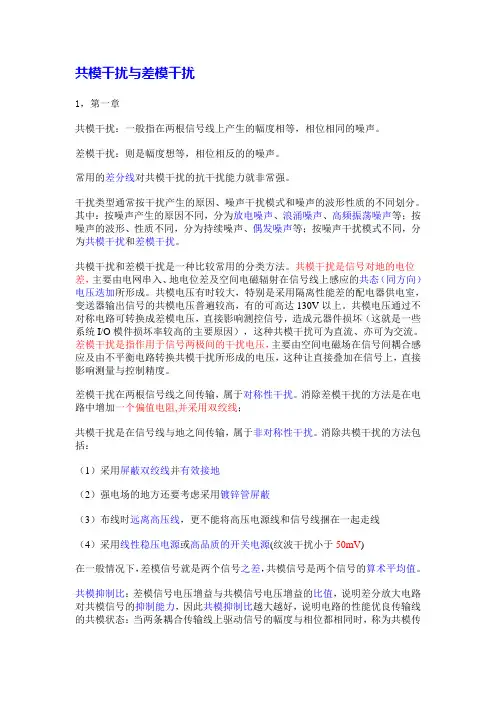

共模干扰与差模干扰1，第一章共模干扰：一般指在两根信号线上产生的幅度相等，相位相同的噪声。
差模干扰：则是幅度想等，相位相反的的噪声。
常用的差分线对共模干扰的抗干扰能力就非常强。
干扰类型通常按干扰产生的原因、噪声干扰模式和噪声的波形性质的不同划分。
其中：按噪声产生的原因不同，分为放电噪声、浪涌噪声、高频振荡噪声等；按噪声的波形、性质不同，分为持续噪声、偶发噪声等；按噪声干扰模式不同，分为共模干扰和差模干扰。
共模干扰和差模干扰是一种比较常用的分类方法。
共模干扰是信号对地的电位差，主要由电网串入、地电位差及空间电磁辐射在信号线上感应的共态（同方向）电压迭加所形成。
共模电压有时较大，特别是采用隔离性能差的配电器供电室，变送器输出信号的共模电压普遍较高，有的可高达130V以上。
共模电压通过不对称电路可转换成差模电压，直接影响测控信号，造成元器件损坏（这就是一些系统I/O模件损坏率较高的主要原因），这种共模干扰可为直流、亦可为交流。
差模干扰是指作用于信号两极间的干扰电压，主要由空间电磁场在信号间耦合感应及由不平衡电路转换共模干扰所形成的电压，这种让直接叠加在信号上，直接影响测量与控制精度。
差模干扰在两根信号线之间传输，属于对称性干扰。
消除差模干扰的方法是在电路中增加一个偏值电阻,并采用双绞线；共模干扰是在信号线与地之间传输，属于非对称性干扰。
消除共模干扰的方法包括：（1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线（4）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)在一般情况下，差模信号就是两个信号之差，共模信号是两个信号的算术平均值。
共模抑制比：差模信号电压增益与共模信号电压增益的比值，说明差分放大电路对共模信号的抑制能力，因此共模抑制比越大越好，说明电路的性能优良传输线的共模状态：当两条耦合传输线上驱动信号的幅度与相位都相同时，称为共模传输模式。
差模干扰和共模干扰的原理
差模干扰和共模干扰的原理差模干扰和共模干扰都是电路中常见的干扰形式。
差模干扰和共模干扰的原理可以通过对其定义以及电路中的具体应用来解释。
首先，差模干扰指的是信号的两个分量相对于地的电位差所引起的干扰。
差模信号是指两个信号相对地的电位差，一般称为差模电压或差模信号；而差模干扰是指差模信号中存在的噪声或干扰信号。
差模干扰往往来源于信号源自身的不完美，或者由于信号传播过程中的电磁波耦合等因素引起。
例如，在音频线路中，差模干扰可能来自于电源线的磁场感应、地线噪声以及其他电源干扰。
其次，共模干扰指的是信号的两个分量相对地的电位相等所引起的干扰。
共模信号是指信号的两个分量相对地的电位相等，一般称为共模电压或共模信号；而共模干扰是指共模信号中存在的噪声或干扰信号。
共模干扰往往来源于外部环境中的电磁干扰，例如电源线上的高频噪声信号、其他电器设备的辐射电磁波等。
差模干扰和共模干扰的区别在于信号的两个分量相对地的电位差异。
对于差模干扰，由于信号源自身的不完美或传播过程中的电磁波耦合，信号的两个分量之间存在电位差，因此产生了差模干扰；而对于共模干扰，由于外部环境中的电磁干扰，信号的两个分量相对地的电位相等，因此产生了共模干扰。
差模干扰和共模干扰在电路中的影响与应对方法也有所不同。
差模干扰会破坏信号的差模部分，导致信号失真或降低信噪比；而共模干扰则会影响整个信号以及相关设备的正常工作。
为了解决差模干扰问题，可以采取一些差模抑制技术，如采用差模放大器、差模滤波器，或者在设计中增加屏蔽层和引入差模输入和输出滤波来降低差模干扰的影响。
而对于共模干扰问题，可以采取共模抑制技术，如增加屏蔽层、使用阻抗匹配技术、选择低耦合度的电子元件等，以减少共模干扰的影响。
总之，差模干扰和共模干扰是电路中常见的干扰形式，其原理在于信号分量相对地的电位差异。
了解差模干扰和共模干扰的原理，有助于我们在电路设计和干扰抑制中采取相应的措施，保证信号的质量和系统的正常工作。
共模干扰,差模干扰,共模残压
共模干扰与差模干扰共模干扰（Common-mode）：两导线上的干扰电流振幅相等，而方向相同者称为共模干扰。
共模电流一般情况下，电缆上产生共模电流的原因有三个方面: 一个是外界电磁场在电缆中所有导线上感应出来的电压（这个电压相对于大地是等幅同相的），这个电压产生电流；另一个原因是电缆两端的设备所接的地电位不同，在这个地电位的驱动下产生电流; 第三个原因是设备上的电缆与大地之间的电位差，这样电缆上会有共模电流。
如果设备在其电缆上产生共模电流，电缆会产生强烈的电磁辐射，对电子、电气产品元器件产生电磁干扰，影响产品的性能指标。
另外，当电路不平衡时，共模电流会转变为差模电流，差模电流对电路直接产生干扰影响。
对于电子、电气产品电路中的信号线及其回路而言:差模电流流过电路中的导线环路时，将引起差模辐射，这种环路相当于小环天线，能向空间辐射磁场，或接收磁场。
因此，必须限制环路的大小和面积。
如何识别共模干扰1）从干扰源判断：雷电、附近发生的电弧、附近的电台或其它大功率辐射装置在电缆上产生的干扰是共模干扰。
2）从频率上判断：共模干扰主要集中在1MHz以上。
这是由于共模干扰是通过空间感应到电缆上的，这种感应只有在较高频率时才容易发生。
但有一种例外，当电缆从很强的磁场辐射源（例如，开关电源）旁边通过时，也会感应上频率较低的共模干扰。
3）用仪器测量：只要有一台频谱分析仪和一只电流卡钳就可以进行测量、判断了，判断的步骤如下：将卡钳卡在信号线或地线（火线或零线）上，记录下某个感兴趣频率（f1）的干扰强度；/将卡钳同时卡住信号线和地线，若能观察到（f1）处的干扰，则（f1）干扰中包含共模干扰成份，要判断是否仅含共模成份，进行步骤三的判别；将卡钳分别卡住信号线和地线，若两根线上测得的（f1）干扰的幅度相同，则（f1）干扰中仅含共模成份；若不相同，则（f1）干扰中还包含差模成份。
消除共模干扰的方法包括：（1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线（4）不要和电控锁等易产生干扰的设备共用同一个电源（5）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV) （6）使用差分式电路差模干扰（Differential-mode）：两导线上的干扰电流，振幅相等，方向相反称为差模干扰。
什么是共模干扰和差模干扰
什么是共模干扰和差模干扰电压电流的变化通过导线传输时有二种形态，我们将此称做”共模”和”差模”。
设备的电源线，电话等的通信线，与其它设备或外围设备相互交换的通讯线路，至少有两根导线，这两根导线作为往返线路输送电力或信号。
但在这两根导线之外通常还有第三导体，这就是”地线”。
干扰电压和电流分为两种:一种是两根导线分别做为往返线路传输;另一种是两根导线做去路，地线做返回路传输。
前者叫”差模”，后者叫”共模”。
对差分放大器，两路输入的干扰信号，如果是大小不相等，或方向不相同，即为差模干扰信号。
通常我们使用的电器是两线的，一根火线(L)，一根零线(N)，零线认为是三相电的中线，同时还有一根接地线叫做地线，。
零线与火线之间的干扰叫做差模干扰，火线与地线之间的干扰叫做共模干扰。
地与零线之间认为是没有电压的，或者可以认为是零线没有电压，不能驱动电器，因此认为零线与地线之间没有干扰。
什么是共模残压共模电压(common mode voltage):在每一导体和所规定的参照点之间(往往是大地或机架)出现的相量电压的平均值。
或者说同时加在电压表两测量端和规定公共端之间的那部分输入电压。
差模电压(symmetrical voltage)：一组规定的带电导体中任意两根之间的电压。
使差模电压又称对称电压。
在规定波形，标称放电电流冲击氧化锌阀片，阀片两端测到的电压峰值，称为残压。
残压与压敏电压的比值，残压比。
雷击，闪电会在输入/输出电源线上产生瞬间高压，大电流，影响用户设备稳定运行，严重时会造成设备损坏。
避雷器按接法分可分为共模接法和差模接法两种：避雷器接在相线之间或相线与零线之间称为差模接法，即所谓横向保护。
避雷器接在相线与地线之间或零线与地线之间称为共模接法，即所谓纵向保护。
共模信号是作用在差分放大器或仪表放大器同相、反相输入端的相同信号。
例如，平衡线对中引入到两个平衡端的噪声电压。
另外一个例子是加在平衡线上的直流电压(例如：由于信号源与接收器之间的地电位差而产生的直流电平)。
电源线噪声：共模干扰、差模干扰-设计应用
电源线噪声：共模干扰、差模干扰-设计应用1、电源线噪声是电网中各种用电设备产生的电磁骚扰沿着电源线传播所造成的。
电源线噪声分为两大类：共模干扰、差模干扰。
共模干扰定义为任何载流导体与参考地之间的不希望有的电位差；差模干扰定义为任何两个载流导体之间的不希望有的电位差。
如上图, 蓝色信号是在两根导线内部作往返传输的，我们称之为"差模"；黄色信号是在信号与地线之间传输的，我们称之为"共模"。
2.1共模干扰信号共模干扰的电流大小不一定相等，但是方向（相位）相同的。
电气设备对外的干扰多以共模干扰为主，外来的干扰也多以共模干扰为主，共模干扰本身一般不会对设备产生危害，但是如果共模干扰转变为差模干扰，干扰就严重了，因为有用信号都是差模信号。
2.2差模干扰信号差模干扰的电流大小相等，方向（相位）相反。
由于走线的分布电容、电感、信号走线阻抗不连续，以及信号回流路径流过了意料之外的通路等，差模电流会转换成共模电流。
2.3共模干扰产生原因1. 电网串入共模干扰电压。
2. 辐射干扰（如雷电，设备电弧，附近电台，大功率辐射源）在信号线上感应出共模干扰，原因是交变的磁场产生交变的电流，地线－零线回路面积与地线－火线回路面积不相同，两个回路阻抗不同等原因造成电流大小不同。
3.接地电压不一样，简单的说就电位差而造就了共模干扰。
4.设备内部的线路对电源线造成的共模干扰。
2.4共模干扰电流共模干扰一般是以共模干扰电流存在的形式出现的，一般情况下共模干扰电流产生的原因有三个方面：1. 外界电磁场在电路走线中的所有导线上感应出来电压（这个电压相对于大地是等幅和同相的），由这个电压产生的电流。
2. 由于电路走线两端的器件所接的地电位不同，在这个地电位差的驱动下产生的电流。
3. 器件上的电路走线与大地之间有电位差，这样电路走线上会产生共模干扰电流。
2.5注意事项1.器件如果在其电路走线上产生共模干扰电流，则电路走线会产生强烈的电磁辐射，对电子、电气产品元器件产生电磁干扰，影响产品的性能指标；2.当电路不平衡时，共模干扰电流会转变为差模干扰电流，差模干扰电流对电路直接产生干扰影响。
共模干扰和差模干扰
什么是共模干扰和差模干扰电压电流的变化通过导线传输时有二种形态，我们将此称做"共模"和"差模"。
设备的电源线，电话等的通信线，与其它设备或外围设备相互交换的通讯线路，至少有两根导线，这两根导线作为往返线路输送电力或信号。
但在这两根导线之外通常还有第三导体，这就是"地线"。
干扰电压和电流分为两种:一种是两根导线分别做为往返线路传输；另一种是两根导线做去路，地线做返回路传输。
前者叫"差模"，后者叫"共模"。
什么是共模残压什么是共模残压共模电压(common mode voltage):在每一导体和所规定的参照点之间（往往是大地或机架）出现的相量电压的平均值。
或者说同时加在电压表两测量端和规定公共端之间的那部分输入电压。
差模电压（symmetrical voltage）：一组规定的带电导体中任意两根之间的电压。
使差模电压又称对称电压。
在规定波形，标称放电电流冲击氧化锌阀片，阀片两端测到的电压峰值，称为残压。
残压与压敏电压的比值，残压比。
雷击，闪电会在输入/输出电源线上产生瞬间高压，大电流，影响用户设备稳定运行，严重时会造成设备损坏。
避雷器按接法分可分为共模接法和差模接法两种：避雷器接在相线之间或相线与零线之间称为差模接法，即所谓横向保护。
避雷器接在相线与地线之间或零线与地线之间称为共模接法，即所谓纵向保护。
共模干扰是在信号线与地之间传输，属于非对称性干扰。
消除共模干扰的方法包括：（1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线（4）不要和电控锁共用同一个电源（5）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV。
差模干扰与共模干扰
差模干扰/共模干扰指干扰杂讯流通路径的方式。
凡是来自电源火线（HOT）而经由零线（NEUTRAL）返回的杂讯称为差模杂讯。
凡是来自电源火线（HOT）或零线（NEUTRAL）而经由地线返回的杂讯,称为共模杂讯。
一般杂讯所经由的不是共模路径就是差模路径,因此可对不同路径的杂讯采用不同的处理,以滤波、屏蔽等手段来消除。
什么叫共模干扰和差模干扰？如何消除通讯线上的干扰？485通信线由两根双绞的线组成，它是通过两根通信线之间的电压差的方式来传递信号，因此称之为差分电压传输。
差模干扰在两根信号线之间传输，属于对称性干扰。
消除差模干扰的方法是在电路中增加一个偏值电阻,并采用双绞线；共模干扰是在信号线与地之间传输，属于非对称性干扰。
消除共模干扰的方法包括：（1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线（4）不要和电控锁共用同一个电源（5）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)电压电流的变化通过导线传输时有二种形态,我们将此称做"共模"和"差模".设备的电源线,电话等的通信线,与其它设备或外围设备相互交换的通讯线路,至少有两根导线,这两根导线作为往返线路输送电力或信号.但在这两根导线之外通常还有第三导体,这就是"地线".干扰电压和电流分为两种:一种是两根导线分别做为往返线路传输;另一种是两根导线做去路,地线做返回路传输.前者叫"差模",后者叫"共模".电源线噪声是电网中各种用电设备产生的电磁骚扰沿着电源线传播所造成的。
电源线噪声分为两大类：共模干扰、差模干扰。
共模干扰（Common-mode Interference）定义为任何载流导体与参考地之间的不希望有的电位差；差模干扰（Differential-mode Interference）定义为任何两个载流导体之间的不希望有的电位差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的状态忽略不计 3 应小于或等于 ,-0>・ " 符合以上四条要求的电源为非内在受限制电源。 三、 结论
综上所述，信息技术设备的设计人员可以通过以上评定供电 电源是否为受限制电源来决定被供电设备是否采用防火防护外 壳。 当然， 如果你设计的外壳采用 > F / 级或更优燃烧等级的材料， 则对供电电源是否为受限制电源就没有要求了。
!"#$%& ’ $()
!""! 年第 ! 期
安全与电磁兼容
!"
・$() 教室・
!"# #$%&&’(()
所示。 路中的符号如图 ,+ 4（ G）
三端电容之所以特别适合高频滤波，是因为这种结构不 仅消除了电容引线电感的危害，而且还巧妙地利用了两根联 在一起的引线的电感。 从图 ,+ 4 2 5 3 看到， 这两根引线与电容一 起， 构成了一个 % 形低通滤波器。 有时为了增加这种效果，特意在联在一起的两根引线上 套两个铁氧体，构成专用的干扰抑制器件，一般称为片状滤 波器。片状滤波器的高频滤波效果有了很大改善，滤波有效 的最高频率可以达到 ,00 6 70089。
在谐振频率以下， 呈现电容的阻抗特性， 谐振频率以上， 呈现电感的阻抗特性， 随着频率的升高， 阻抗越来越大， 失去 旁路的作用 。 电容值越大， 或引线越长， 则谐振频率越低， 这意味着对 高频干扰的滤波效果越差。在实际工作中的一个常见错误就 是在试验电容滤波效果时，电容器的引线留得很长，这会使 高频的滤波效果打很大折扣。陶瓷电容在不同容量和引线长 度条件下的谐振频率如图 *+ , 所示。
・$() 教室・
!"# #$%&&’(()
共模干扰和差模干扰
#$%%$& ’$() *&+),-),)&.) /&( 01--),)&+1/2 ’$() *&+),-),)&.) 杨继深
滤波器虽然是一种十分普通的器件，有关滤波的技术也 已经十分成熟。但是，现实情况是许多电磁兼容方面的问题 都是由于对干扰的滤波措施不当造成的。这是由于我们没有 掌握电磁干扰滤波的一些特点。为了在电磁兼容设计中应用 好滤波技术，正确掌握一些概念是十分必要的。共模干扰和 差模干扰的概念就是这样一种重要概念。正确区别共模和差 模干扰对于正确设计和使用滤波器十分重要。 共模干扰指的是干扰电压在信号线及其回线 （ 一般称为 信号地线 ）上的幅度相同，这里的电压以附近任何一个物体 （ 大地、 金属机箱、 参考地线板等 ） 为参考电位， 干扰电流回路 则是在导线与参考物体构成的回路中流动， 如图 *+ , 所示。 图 *+ 共模扼流圈一般在铁氧体上绕制，因为铁氧体的导磁率 很高，可以获得很大的电感量，而由于共模扼流圈的特殊绕 制方法，没有磁芯饱和的危险。差模扼流圈一般在铁粉磁芯 上绕制， 这种磁芯不易发生饱和， 但是磁导率较低。有时为了 图 *+ , 共模干扰电压和电流 避免磁芯饱和，在磁路开放的磁芯上绕制，通过减小磁芯中 的磁通密度来避免饱和。这时要注意电感也是一个非常高效 差模干扰指的是干扰电压存在于信号线及其回线 （ 一般 称为信号地线 ）之间，干扰电流回路则是在导线与参考物体 构成的回路中流动， 如图 *+ * 所示。 的磁场接收器件，会将周围的干扰收集到电感上，形成新的 干扰， 必要时可以采取屏蔽措施。 实际上， 在电磁兼容应用中， 最常用的是共模滤波。这是 因为大量的电磁干扰是从空间耦合到线缆上的，这种干扰形 成的干扰电压是共模电压。 如何识别共模干扰和差模干扰 由于共模滤波和差模滤波的方法完全不同，因此采取滤 波技术之前， 首先要判断干扰的模式。实际上， 许多滤波失败 图 *+ * 差模干扰电压和电流 的原因是对干扰模式判断错误，从而导致了滤波电路错误。 因此，培养对干扰模式的敏感性是培养解决电磁兼容问题能 力的很重要的一个方面。对于拥有一定电路知识的人员，根 据上面的定义，通过分析做出判断是不难的。下面给出一些 经验， 可以帮助缩短判断的时间。 雷电、 附近发生的电弧、 附近的电台或 ,+ 从干扰源判断： 其它大功率辐射装置在电缆上产生的干扰是共模干扰；在同 一路电力线上工作的马达、开关电源、可控硅等会在电源线 上产生差模干扰。 主要集中在 *+ 从频率上判断：差模干扰一般频率较低， 共模干扰主要集中在 ,(./ 以上。这是由于共模 ,(./ 以下， 从上面的讨论中，我们会认为：共模干扰电压并不会影 响电路的正常工作，因为信号线与信号地线之间的信号电压 并没有因为干扰电压存在而发生改变。而差模干扰电压是引 起电路故障的根本原因。因此， 在实际滤波电路时， 只要重点 考虑差模滤波就可以了。这是不对的。理由如下： 相同的共模电压会在信号线和 ,+ 由于电路的非平衡性， 信号地线上产生不同的幅度的共模电流，从而产生差模电 压， 形成干扰。 对周围的电路形成辐射 *+ 共模电流会产生很强的辐射， 性干扰。电缆的共模辐射也是设备干扰发射超标的主要原因 之一。 共模滤波和差模滤波的不同点在于旁路电容的连接方 式和电感线圈的制作方法上。共模滤波中，旁路电容要连接 在被滤波导线与共模电压参考地之间；差模滤波中，旁路电 容连接在信号线和信号地线之间。差模扼流圈是将线圈绕在 一个独立的磁芯上，这时要特别注意防止磁芯发生磁饱和。 共模扼流圈是将信号线及其回线绕在同一个磁芯上，绕制的 方法是使流过两个绕组的差模电流在磁心中产生的磁场方 向相反， 如图 *+ - 所示。
并 7 3 电源输出电路带上任意的非容性负载 2 包括短路 3 ， 旁路任何过流保护装置工作 C0A 后测得的最大输出电流 DA= 应小于或等于 /000 : ;<= * 3 电源输出电路带上任意负载并旁路过流保护装置的 最大伏安 2 输出电压 E 输出电流 3 >" 2 持续时间小于 /001A
