火灾自动报警系统操作讲解教案.doc
火灾自动报警系统组成和原理课程单元教学设计(教案)(1-2)
观看、讨论
10
5、（子项目2实施）
讲述消防系统中的防排烟控制系统和灭火控制系统
教师播放相关视频
观看、讨论
10
6、（子项目3实施）
解析消防系统中的火灾探测与报警系统
教师提问
观看、讨论
5
7、（深化和训练，加深对基本能力的体会）
引导学生总结简单消防系统
教师提问
学生讨论
5
8、（归纳和总结知识和能力）
任务2. 掌握消防系统在建筑物中的运行
本次课使用的外语单词
案
例
和
教
学
材
料
（指教材或讲义、课件、参考资料、仪器、设备等）
1、设备、仪器、耗材
（1）计算机一台；
（2）工具：无；
（3）耗材：无
2、参考资料
辅助教材：《火灾报警及消防联动系统施工》，普通高等教育“十一五”国家级规划教材（电子工业出版社）。
单元教学进度：

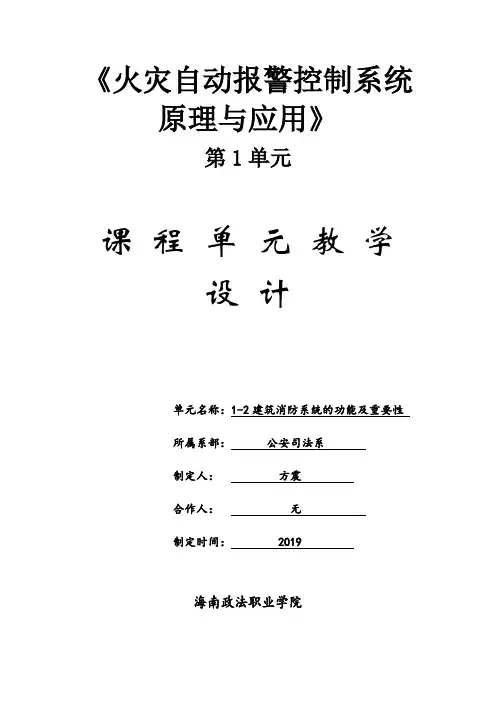

《火灾自动报警控制系统原理与应用》
第1单元
课 程 单 元 教 学 设 计
单元名称：1-2建筑消防系统的功能及重要性
所属系部：公安司法系
制定人：方震
合作人：无
制定时间：2019
海南政法职业学院
课程单元教学设计
单元标题：1-2建筑消防系统的功能及重要
授课班级
18
消防12.13中
上课
时间
周 月 日第 节至
周 月 日第 节
上课
地点
二教304教室
教学
目标
能力目标
知识目标
素质目标
1、掌握建筑消防系统的组成
2、了解火灾自动报警系统在建筑消防设施中的重要性
1、了解建筑物消防系统的组成
设计火灾报警系统的教师教案
设计火灾报警系统的教师教案引言：火灾是一种常见的灾害，对人们的生命和财产安全造成巨大威胁。
为了提高学生的安全意识和应急能力，设计火灾报警系统的教师教案是非常重要的。
本文将从教学目标、教学内容、教学方法和评价方式等方面进行论述，帮助教师更好地设计火灾报警系统的教案。
一、教学目标：1. 了解火灾报警系统的基本原理和组成部分；2. 掌握火灾报警系统的安装、调试和维护方法；3. 培养学生的火灾防范意识和应急能力；4. 培养学生的团队合作和创新能力。
二、教学内容：1. 火灾报警系统的基本原理：介绍火灾报警系统的工作原理，包括传感器、控制器和报警器等组成部分。
2. 火灾报警系统的组成部分：详细介绍传感器、控制器和报警器的功能和使用方法。
3. 火灾报警系统的安装和调试：讲解火灾报警系统的安装位置选择、布线和调试方法。
4. 火灾报警系统的维护和保养：教授火灾报警系统的日常维护和保养方法，包括定期检测和更换电池等。
5. 火灾防范意识和应急能力培养：通过案例分析和模拟演练，培养学生的火灾防范意识和应急能力。
6. 团队合作和创新能力培养：设计小组活动，让学生分组合作完成火灾报警系统的创新设计。
三、教学方法：1. 讲授法：通过讲解、示范和演示等方式，向学生介绍火灾报警系统的基本原理和组成部分。
2. 实践法：组织学生进行实际操作，安装和调试火灾报警系统，并进行模拟演练。
3. 案例分析法：通过分析实际火灾案例，引导学生思考火灾防范的重要性和应对策略。
4. 小组活动法：将学生分成小组，进行团队合作，设计创新的火灾报警系统。
四、教学步骤：1. 引入：通过播放火灾事故的视频，引起学生对火灾防范的重视。
2. 知识讲解：介绍火灾报警系统的基本原理和组成部分。
3. 实践操作：组织学生进行火灾报警系统的安装和调试。
4. 案例分析：分析实际火灾案例，引导学生思考火灾防范的重要性和应对策略。
5. 小组活动：将学生分成小组，设计创新的火灾报警系统，并进行展示和评选。
火灾报警与灭火教案
火灾报警与灭火教案教案标题：火灾报警与灭火教案教案目标：1. 了解火灾报警系统的原理和使用方法。
2. 掌握火灾发生时的紧急逃生和自救技能。
3. 学习常见的灭火器材的使用方法。
教案步骤：引入活动：1. 引导学生思考并讨论火灾对人们生命财产造成的危害，以及火灾预防的重要性。
知识讲解：2. 讲解火灾报警系统的原理和使用方法，包括火灾报警器的种类、工作原理和常见的安装位置。
3. 介绍火灾发生时的紧急逃生和自救技能，包括正确的逃生路线选择、低姿势通过烟雾、避免使用电梯等。
4. 介绍常见的灭火器材的种类和使用方法，包括干粉灭火器、二氧化碳灭火器和水压灭火器。
示范操作：5. 进行火灾报警器的演示操作，让学生亲自体验并掌握正确的操作方法。
6. 进行逃生和自救技能的示范演练，包括正确的逃生路线选择和低姿势通过烟雾的实践。
7. 进行灭火器材的示范操作，让学生了解正确的使用方法和注意事项。
小组活动：8. 将学生分成小组，让他们在模拟的火灾场景中进行逃生演练和灭火器材的使用实践。
每个小组轮流扮演被困人员和救援人员，加强学生的实际操作能力和团队合作意识。
总结：9. 总结本节课所学内容，强调火灾报警与灭火的重要性，并提醒学生在日常生活中要保持警惕，提高火灾防范意识。
作业：10. 布置作业，要求学生整理一份火灾报警与灭火的小手册，包括火灾报警器的种类和使用方法、逃生和自救技能、灭火器材的种类和使用方法等。
评估：11. 对学生的学习情况进行评估，包括对火灾报警系统的理解、逃生和自救技能的掌握以及灭火器材的正确使用等方面。
扩展活动：12. 组织学生参观当地的消防站或进行与火灾防范相关的主题讨论，进一步加深学生对火灾报警与灭火的认识和理解。
教学资源：1. 火灾报警器、烟雾机等模拟设备。
2. 不同类型的灭火器材。
3. 模拟火灾场景和逃生通道。
教学评估：1. 观察学生在示范操作和小组活动中的表现。
2. 通过学生整理的小手册和课堂讨论来评估学生对所学内容的理解和掌握程度。
火灾报警系统的课程设计
火灾报警系统的课程设计一、教学目标本节课的教学目标是让学生了解火灾报警系统的基本原理、结构和功能，掌握火灾报警系统的安装、调试和维护方法，提高学生的防火意识和自我保护能力。
1.了解火灾报警系统的基本原理。
2.掌握火灾报警系统的结构及各个组件的作用。
3.了解火灾报警系统的功能和应用场景。
4.能够熟练操作火灾报警系统，进行安装、调试和维护。
5.能够分析火灾报警系统的工作流程，解决一般性的故障。
情感态度价值观目标：1.增强学生的防火意识，提高自我保护能力。
2.培养学生的团队合作精神，学会与他人共同应对火灾事故。
二、教学内容本节课的教学内容主要包括火灾报警系统的基本原理、结构和功能，火灾报警系统的安装、调试和维护方法。
1.火灾报警系统的基本原理：介绍火灾报警系统的工作原理，让学生了解火灾报警系统是如何检测火灾并发出报警的。
2.火灾报警系统的结构：介绍火灾报警系统的各个组件，如火灾探测器、报警控制器、灭火系统等，并让学生了解各个组件的作用。
3.火灾报警系统的功能：介绍火灾报警系统的各项功能，如火灾检测、报警发出、灭火启动等。
4.火灾报警系统的安装、调试和维护：教授学生如何安装火灾报警系统，如何进行调试和维护，以确保火灾报警系统的正常运行。
三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
1.讲授法：教师通过讲解火灾报警系统的基本原理、结构和功能，使学生掌握相关知识。
2.讨论法：学生分组讨论火灾报警系统的安装、调试和维护方法，促进学生之间的交流与合作。
3.案例分析法：分析火灾事故案例，使学生了解火灾报警系统在实际中的应用和重要性。
4.实验法：学生动手操作火灾报警系统，进行安装、调试和维护，提高学生的实践能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用符合课程标准的火灾报警系统教材，为学生提供系统、全面的知识学习。
火灾警报系统操作培训
05
火灾警报系统操作培训总结
强调火灾警报系统操作的重要性
火灾警报系统是保障人员生命安全的关键设施，及 时、准确地操作火灾警报系统对于减少火灾损失和 保护人员安全至关重要。
火灾警报系统的操作需要专业知识和技能，只有经 过培训和实践才能熟练掌握。
火灾警报系统操作培训是提高员工安全意识和应急 处理能力的重要途径，必须定期进行并确保有效性 。
灭火设备无法正常工作可能是由于设 备故障、维护不当或操作失误等原因 引起的。例如，设备老化、电路故障 或干粉灭火器过期都可能导致设备无 法正常工作。
解决方案
解决灭火设备无法正常工作问题需要 定期检查和维护灭火设备，确保其正 常工作。同时，应加强设备的维护和 保养，定期更换易损件。对于老化的 设备应及时更换，并加强设备的维修 和保养。此外，应定期进行灭火演练 和培训，提高员工的安全意识和应急 处理能力。
03
火灾警报系统日常维护与保养
定期检查设备运行状况
01
02
03
每日检查
每天上班前，检查火灾警 报系统的运行状况，确保 设备正常工作。
定期维护
每隔一段时间，对火灾警 报系统进行全面检查，包 括传感器、报警器、控制 面板等部件。
记录与报告
对检查过程中发现的问题 及时记录并向上级报告， 以便及时处理。
80%
确认火源与火势
通过观察窗户、门缝等观察火源 与火势情况，判断是否需要立即 疏散。
启动灭火设备与紧急疏散
启动灭火设备
如火势较小，可按照培训和安 全指南操作灭火器或灭火设备 进行灭火。
紧急疏散
在确认火势无法控制或存在生 命危险时，应立即按照紧急疏 散程序进行疏散，前往安全区 域。
通知其他人员
火灾自动报警系统教学
(一)感烟电离室
感烟电离室是离子感烟探测器的核心传感器件，其工作原 理如图所示。电离室两极间的空气分子受放射源Am 241不断放出 的α射线照射，高速运动的α粒子撞击空气分子，从而使两极间 空气分子电离为正离子和负离子，这样就使电极之间原来不导 电的空气具有了导电性。此时在电场的作用下，正、负离子的 有规则运动，使电离室呈现典型的伏安特性，形成离子电流。
电离室可以分为单极性和双极性两种。电离室局部 被α射线覆盖，使电离室一部分为电离区，另一部分为 非电离区，从而形成单极性电离室。由图可见，烟雾进 入电离室后，单极性电离室要比双极性电离室的离子电 流变化大，相应的感烟灵敏度也要高。因此，单极性电 离室结构的离子感烟探测器更常用。
离子感烟探测器感烟原理：当烟雾粒子进入电离室后，被电 离部分的正离子与负离子被吸附到烟雾粒子上，使正、负离子相 互中和的概率增加；同时离子附作在体积比自身体积大许多倍的 烟雾粒子上，会使离子运动速度急剧减慢，最后导致的结果就是 离子电流减小。显然，烟雾浓度大小可以以离子电流的变化量大 小进行表示，从而实现对火灾过程中烟雾浓度这个参数的探测。
a
感烟探测器
b
定温探测器
差温探测器
感烟、感温探测器响应时间曲线
时间
曲线a表示燃烧气体与烟浓度与时间的关系
曲线b表示热气流温度与时间的关系
在图中，燃烧气体和烟浓度与时间的关系曲线a说明在同一 时间内所产生的燃烧气体和烟同时间关系的百分比；而热气流温 度与时间的关系曲线b则说明热气流温度随时间而上升。从图中 可知，若火灾探测系统能够探测出燃烧气体和烟雾，也即在燃烧 初起和阴燃阶段能起到探测作用，就可达到早期预报，以降低火 灾损失，使人员不受伤亡。若火灾探测系统的动作取决于温度的 上升，只有在火灾发展到火焰扩散阶段，即火灾已经确立之后才 能发出报警信号。
第四讲 火灾自动报警系统使用与维护
具有探测线路故障电弧功能的电气火灾监控探测器， 其保护线路的长度不宜大于100m。
（四）测温式电气火灾监控探测器的设臵 测温式电气火灾监控探测器应设臵在电缆接头、端子
、重点发热部件等部位。 保护对象为1000V及以下的配电线路，测温式电气火
灾监控探测器应采用接触式布臵。
保护对象为1000V以上的供电线路，测温式电气火灾 监控探测器宜选择光栅光纤测温式或红外测温式电气 火灾监控探测器，光栅光纤测温式电气火灾监控探测 器应直接设臵在保护对象的表面。
在设臵消防控制室的场所，电气火灾监控器的报警信 息和故障信息应在消防控制室图形显示装臵或起集中 控制功能的火灾报警控制器上显示，但该类信息与火 灾报警信息的显示应有区别。
电气火灾监控系统的设臵不应影响供电系统的正常工 作， 不宜自动切断供电电源。
当线型感温火灾探测器用于电气火灾监控时，可接入 电气火灾监控器。
可燃气体报警控制器发出报警信号时，应能启动保护 区域的火灾声光警报器。
可燃气体探测报警系统保护区域内有联动和警报要求 时，应由可燃气体报警控制器或消防联动控制器联动 实现。
可燃气体探测报警系统设臵在有防爆要求的场所时， 尚应符合有关防爆要求。
（二）可燃气体探测器的设臵
探测气体密度小于空气密度的 可燃气体探测器应设臵在被保 护空间的顶部，探测气体密度 大于空气密度的可燃气体探测 器应设臵在被保护空间的下部 ，探测气体密度与空气密度相 当时，可燃气体探测器可设臵 在被保护空间的中间部位或顶 部。
（3） 巡查火灾探测器（含 可燃气体探测器）的类别、 型号、适用场所、安装高度 、保护半径、保护面积和安 装间距，手动火灾报警按钮 、火灾警报装臵和消防专用 电话的设臵位臵、数量，扩 音机的容量，以及扬声器的 设臵位臵、功率、数量是否 符合设计和施工质量要求。
火灾报警系统课程设计
火灾报警系统课程设计一、教学目标本课程的教学目标是使学生掌握火灾报警系统的基本原理、组成和功能，能够运用所学知识分析和解决实际问题。
具体目标如下：1.知识目标：（1）了解火灾报警系统的历史和发展。
（2）掌握火灾报警系统的基本原理。
（3）熟悉火灾报警系统的组成和功能。
（4）了解火灾报警系统的应用领域。
2.技能目标：（1）能够分析火灾报警系统的工作过程。
（2）能够设计和搭建简单的火灾报警系统。
（3）能够对火灾报警系统进行维护和故障排除。
3.情感态度价值观目标：（1）培养学生对火灾报警系统的兴趣和好奇心。
（2）培养学生对生命安全的重视和责任感。
二、教学内容本课程的教学内容主要包括以下几个部分：1.火灾报警系统的基本原理。
2.火灾报警系统的组成和功能。
3.火灾报警系统的应用领域。
4.火灾报警系统的维护和故障排除。
5.火灾报警系统的实际应用案例分析。
三、教学方法为了实现教学目标，本课程将采用多种教学方法，包括：1.讲授法：用于讲解火灾报警系统的基本原理、组成和功能。
2.案例分析法：通过分析实际应用案例，使学生更好地理解火灾报警系统的原理和应用。
3.实验法：让学生亲自动手设计和搭建火灾报警系统，提高其实际操作能力。
4.讨论法：鼓励学生积极参与课堂讨论，培养其思考和解决问题的能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的火灾报警系统教材，为学生提供系统、全面的知识体系。
2.参考书：提供相关的火灾报警系统参考书籍，丰富学生的知识储备。
3.多媒体资料：制作精美的PPT、视频等多媒体资料，提高学生的学习兴趣。
4.实验设备：准备齐全的火灾报警系统实验设备，确保学生能够顺利进行实验操作。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估其对火灾报警系统的理解和掌握程度。
2.作业：布置相关的火灾报警系统作业，要求学生独立完成，评估其对知识的运用和解决问题的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火灾自动报警系统操作讲解教案
一、介绍词：（1分钟）
尊敬的各位领导，欢迎来到第一鉴定室。
第一鉴定室是按照消防控制室（中控室）进行布置的，主要鉴定考察的内容是火灾自动报警系统部分内容。
在第一鉴定室内，我们安徽鉴定站设置了柜式火灾报警控制器、自动消防炮控制器等设施用于消防设施控制，设置了一台消防电梯模型用于展示消防电梯动作，还设置了两块演示板用于各种系统的联动关系说明。
下面由我给各位领导介绍一下火灾自动报警系统组成、系统的检查验收方法、系统验收时常见问题等内容。
如有不足之处，还请各位领导给予批评指正！
二、系统介绍(10分钟)
1、系统组成介绍（5分钟）
介绍位置：火灾报警控制器主机前
介绍方法：直接在面板上指出组件位置并逐一进行介绍
介绍内容：火灾自动报警及联动控制器、报警信号输入器件（各类探测器、手动报警按钮信号输入模块等）、联动信号输出器
件（各类输出控制模块、警报装置、广播等）
（介绍要点：多线制控制和总线制控制区别）
2、系统联动关系介绍（5分钟）
介绍位置：两块演示板前及消防电梯模型前
介绍方法：（1）通过展板直接说明各种系统联动关系，
（2）通过消防电梯模型实际演示介绍消防电梯联动关系介绍内容：消防供水系统联动关系、雨淋系统联动关系、预作用系统联动关系、干式系统联动关系、湿式系统联动关系（介绍要点：系统联动的逻辑关系）
三、系统的检查验收（7分钟）
1、验收时的工艺检查：（3分钟）
介绍位置：火灾报警控制器面板前
介绍方法：通过工程实例说明介绍
主要内容：火灾报警系统管线敷设、火灾报警控制设备安装线路防护是否可靠关系系统关键时刻是否能够正常工作，是检查验收时最重要，也是最容易被忽视的问题。
线路防护之所以重要是因为系统大部分设备为总线制设备，每个回路内设备均并联在一根总线之上，如果总线出现线间、线地短路、断路、或绝缘阻值低于标准（20兆欧）均会造成总线上的设备故障。
（介绍要点：管线敷设要求）
2、验收时的工程检查：（4分钟）
介绍位置：消防联动控制器面板前
介绍方法：通过具体举例操作演示进行介绍
介绍内容：系统的联动功能测试方法
举例：（1）用手动控制盘进行防火门的联动控制演示
（2）用多线控制盘进行排烟机、送风机的联动控制演示（介绍要点：联动控制逻辑关系）
四、系统验收时常见问题：（12分钟）
1、施工中常出现的问题：（3分钟）
介绍位置：火灾报警控制器前
介绍方法：具体介绍说明报警控制器施工常出现的问题
介绍内容：报警控制器问题和功能错误问题
（1）报警控制器常见问题（1分钟）
面板功能显示、面板标识、线路标识、线色、接地b、前端设备安装位置、安装方法、线路穿管
（2）系统功能错误问题（2分钟）
地址混乱标识不清、设备故障、联动设备问题等、未按要求对重要设备进行点对点（多线制）控制
2、系统联动控制问题：（9分钟）
介绍位置：火灾报警控制器前
介绍方法：举例说明系统联动控制常常出现的错误并通过演示板进行演示说明
主要内容：列举各种系统联动控制问题并具体举例说明
（1）介绍各种系统联动问题（1分钟）
24V电源输出功率不够、电源线路设计负荷过小，压降过大、偷工减料等
（2）举例说明（8分钟）
举例1：系统布线问题（2分钟）
原因：混凝土内预埋线路易被吊顶装修打断造成线路短路（或破损）表现：表征为系统显现时好时坏的软故障
问题：对于这种软故障通常事后很难处理，施工单位多随便应付了事对策：因此在检查验收时对于有吊顶的工程当采用混凝土暗敷管线时，应加强对线路绝缘电阻测试记录的检查、必要时重新测试、对系统稳定运行造成很大影响，对于有吊顶部位建议采用管道防火处理后吊顶内暗敷方式布置管线，
举例2：系统使用自锁机构直接进行反馈问题（2分钟）
原因：手动盘、多线盘远程控制中，采用按钮自锁机构点亮反馈指示表现：在控制盘上有反馈信号，实际设备未动作
问题：联动控制无法实现
对策：检查验收时注意远程控制时，除了注意控制室有无信号反馈，要特别注意现场设备启动状态。
举例3：未实现点对点控制（1分钟）
原因：一个操作命令控制多个反馈设备
表现：一个按键控制多个设备
问题：不符合工程验收要求
对策：验收时注重工程联动逻辑关系，对防火卷帘、防火阀、电切等控制功能特别注意
举例4:对重要设备未进行直接硬线控制问题（1分钟）
原因：直接使用软件编程通过总线控制重要设备
表现：没有直接硬线接入设备
问题：重要设备操作可靠性得不到保证
对策：对排烟机、送风机、消防泵、喷淋泵等重要设备检查直接控制的硬线
举例5：消防设备供电可靠性问题（1分钟）
原因：验收时使用临时施工用电
表现：主备电切换无法实现
问题：消防设备供电得不到可靠保证
对策：要求使用正式用电
举例6：消防电梯控制排水问题（1分钟）
原因：电梯井底未设置排水井
表现：消防电梯电梯间进水后电梯无法使用
问题：无法保证消防电梯在火灾状态下的正常使用
对策：验收时实际查看电梯井底是否有排水设施
五、结束词：
介绍完毕，再次感谢各位领导来安徽职业技能鉴定站检查指导。
谢谢！。
