单元03 喷枪汇总
CARLISLE ST1多组件空气喷枪 手册说明书
ST1 多组件空气喷枪快速入门手册
阅读本手册 请在使用本产品前，阅读并理解使用手册中提 供的安全信息、操作信息和维护信息。
操作人员培训 设备的操作只能由经过培训的人员 进行。
卸压操作 始终按照设备使用手册中卸压程序操 作。
入门设置
1. 关闭A侧和B侧的截止阀。
B
A
2. 将A侧（异氰酸酯）和B侧（树脂）软 管和管路块连接。
1
19 34
单独喷嘴 (包含插头)
10
52 53 54
50
40
侧面密封套组件 336375 (序号 5) & 336376 (序号 6)
序号 零件号码
零件名称
数量
50
NA 侧面密封套外壳
1
10
336415 外壳O形圈 (10件)
2
52
336378 侧面密封弹簧
1
53
336414 侧面密封O形圈 (10件)
1
336379 聚合物侧面密封件
54
1
聚合物侧面密封件
336410
注意：可选配不锈钢侧面密封件（零件号码பைடு நூலகம்336381）
61 60
10
零件号码
规格尺寸
336452
00 (.052)
336453
01 (.060)
336454
15 (.064)
336455
02 (.070)
336456
03 (.086)
14. 设定好压力和温度，并且喷涂泡沫达 到使用要求时，喷枪就可以开始喷涂作业 了。
10. 打开比例混合器，关于比例混合器操 作请遵循生产厂家的规定。
11. 完全打开B侧（树脂）截止阀，然后打 开A侧（异氰酸酯）截止阀。
喷枪的使用与操作方法
喷枪的使用与操作方法
喷枪是一种用于喷涂物体的工具，通常用于涂装、清洗、喷洒等工作，操作方法如下：
1. 准备工作：确保喷枪和压缩空气源连接正常，喷嘴和容器安装好。
2. 调整喷嘴：根据工作需要选择合适的喷嘴，并将其紧固在喷枪上。
喷嘴的直径决定了喷涂的效果，一般而言，直径较小的喷嘴适合喷细腻的涂料，直径较大的喷嘴适合喷大面积的涂料。
3. 调整压力：通过调节压缩空气源的压力，控制喷枪的喷射力度。
较高的压力可以产生较强的喷射力，较低的压力可以产生较为柔和的喷射效果。
根据涂料的类型和需要，适当调整喷枪的压力。
4. 喷涂操作：将喷枪对准需要喷涂的物体或表面，保持适当的距离（一般为15-20厘米），按下扳机开始喷涂。
移动喷枪的方向和速度，保持均匀的喷涂厚度和覆盖范围。
注意保持手腕的稳定，控制好喷枪的角度和喷涂质量。
5. 喷涂后处理：等待涂料干燥或按照说明进行后续处理。
注意避免直接接触喷涂过的表面，避免残留物粘在上面。
6. 喷枪清洗：使用完毕后及时清洗喷枪，避免不同涂料之间的混合或堵塞。
将
涂料容器和喷嘴拆下，用清洁剂或水清洗喷枪的内部和外部。
注意使用安全个人防护措施，如手套、护目镜等。
7. 储存喷枪：将喷枪彻底干燥后，放置在干燥通风的地方，避免受潮并放在儿童无法触及的地方。
以上是喷枪的使用与操作方法，具体操作时，应根据喷涂工作的需要和喷枪的品牌型号，参考和遵循相关的使用说明和安全操作规程。

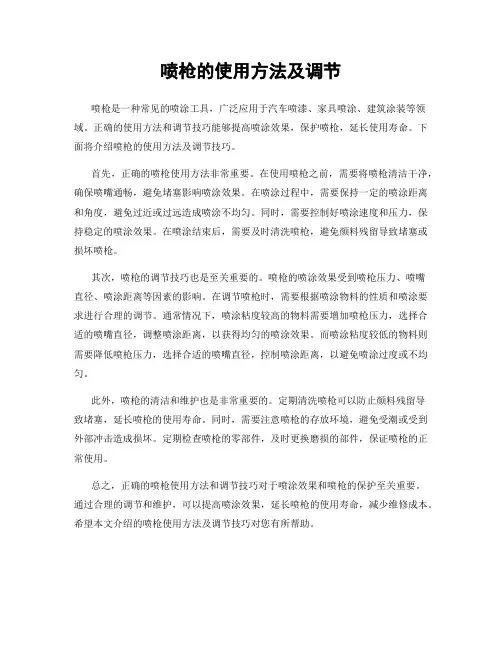

喷枪的使用方法及调节
喷枪的使用方法及调节
喷枪是一种常见的喷涂工具，广泛应用于汽车喷漆、家具喷涂、建筑涂装等领域。
正确的使用方法和调节技巧能够提高喷涂效果，保护喷枪，延长使用寿命。
下面将介绍喷枪的使用方法及调节技巧。
首先，正确的喷枪使用方法非常重要。
在使用喷枪之前，需要将喷枪清洁干净，确保喷嘴通畅，避免堵塞影响喷涂效果。
在喷涂过程中，需要保持一定的喷涂距离和角度，避免过近或过远造成喷涂不均匀。
同时，需要控制好喷涂速度和压力，保持稳定的喷涂效果。
在喷涂结束后，需要及时清洗喷枪，避免颜料残留导致堵塞或损坏喷枪。
其次，喷枪的调节技巧也是至关重要的。
喷枪的喷涂效果受到喷枪压力、喷嘴
直径、喷涂距离等因素的影响。
在调节喷枪时，需要根据喷涂物料的性质和喷涂要求进行合理的调节。
通常情况下，喷涂粘度较高的物料需要增加喷枪压力，选择合适的喷嘴直径，调整喷涂距离，以获得均匀的喷涂效果。
而喷涂粘度较低的物料则需要降低喷枪压力，选择合适的喷嘴直径，控制喷涂距离，以避免喷涂过度或不均匀。
此外，喷枪的清洁和维护也是非常重要的。
定期清洗喷枪可以防止颜料残留导
致堵塞，延长喷枪的使用寿命。
同时，需要注意喷枪的存放环境，避免受潮或受到外部冲击造成损坏。
定期检查喷枪的零部件，及时更换磨损的部件，保证喷枪的正常使用。
总之，正确的喷枪使用方法和调节技巧对于喷涂效果和喷枪的保护至关重要。
通过合理的调节和维护，可以提高喷涂效果，延长喷枪的使用寿命，减少维修成本。
希望本文介绍的喷枪使用方法及调节技巧对您有所帮助。
喷枪的使用知识点总结
喷枪的使用知识点总结喷枪是一种用于涂装、喷涂和清洗的常见工具。
在工业、汽车修理和家庭DIY项目中都可以见到喷枪的身影。
正确地使用喷枪可以获得高品质的涂装效果，提高工作效率，并确保使用者的安全。
以下是喷枪的使用知识点总结：1. 喷枪的构造和原理喷枪通常由喷嘴、气压调节器、气压表、进气阀和储气罐等部件组成。
气体通过气压调节器调节，并通过进气阀进入喷枪内部，然后通过喷嘴喷出。
喷嘴的大小和形状会影响喷涂效果，因此选购时需要根据具体的使用需求选择合适的喷嘴。
2. 喷枪的类型喷枪的类型多种多样，根据使用场景和喷涂材料的不同，可以选择适合的喷枪类型。
常见的喷枪类型包括重力式喷枪、压力式喷枪、喷砂枪、清洗喷枪等。
不同类型的喷枪使用时需要注意的事项也会有所不同。
3. 喷枪的基本使用步骤喷枪的基本使用步骤包括准备工作、操作注意事项、喷涂技巧等。
在使用喷枪前，需要准备好所需的喷涂材料、气源等，并对工作环境进行清理和设置。
在操作时，需要保持喷枪与工件的距离、喷涂速度和喷涂角度等方面的注意事项，以获得理想的喷涂效果。
4. 喷涂材料的选择和辅助工具的使用不同的喷涂材料需要使用不同类型的喷枪，在选择喷枪时需要考虑喷涂材料的粘度、流动性等特性。
另外，有些喷涂工作可能需要借助辅助工具，如喷涂盖板、喷枪滤芯等，以帮助实现更理想的喷涂效果。
5. 喷枪的维护和清洁定期对喷枪进行维护和清洁是保证其正常使用和寿命的关键。
维护包括喷嘴和喷枪内部的清洁、润滑等，清洁则需要仔细清理喷涂过程中产生的杂质和残留物。
此外，存放喷枪时需要确保其无法受到震动和损坏。
6. 喷枪的安全注意事项喷枪使用时需要注意的安全问题包括使用个人防护装备、故障排查和急救措施等。
使用者需要佩戴适当的个人防护装备，定期检查气源管路和喷枪部件，以及了解喷涂操作的常见危险和事故的应对措施。
通过对喷枪的构造和原理、类型、基本使用步骤、喷涂材料的选择和辅助工具的使用、维护和清洁以及安全注意事项等知识点的总结，使用者可以更全面地了解喷枪的使用方法和注意事项，有效提高工作效率，保障使用者的安全，实现更加理想的喷涂效果。
喷枪使用说明书
四、 TX 系列喷枪分类
1. TX1 系列-----带气动伸缩装置脱硝专用喷枪
二联件
电磁阀 电磁阀
保护套管
进液口
气缸 进气口
喷枪采用气动伸缩装置，喷枪不使用时可自动退出炉内，大大延长了喷枪的使用寿命； 采用保护碳化硅保护套管，具有耐高温、耐磨损等特点，无需另设冷却装置就可确保喷
枪长期安全、稳定运行； 喷枪外观漂亮、结构紧凑、拆卸及维护非常方便。
S150 压力-流量曲线
02.7207
0.5
02.2202
0.4
耗气量(NL/min)
（耗
0.3
） 气 01.7107 量
Pa=0.2Mpa
01.1202
0
0
50
Pw=0.2Mpa
100
150
喷雾量（L/h）
0.4 0.3
200
250
F20 压力-流量曲线
02.5205
m3/min
200.20 （耗
200.02
0.5
（耗
耗气量(NL/min)
0.4
） 气 01.5105
量
Pa=0.3Mpa
100.01
Pw=0.2Mpa
0.4 0.3
m3/min
0
10
20
30
40
50
60
喷雾量（L/h）
70
80
90
------Pw ： 表示液体压力（MPa） --------Pa ：表示压缩空气压力（MPa）
m3/min
2. TX2 系列-----带手动伸缩保护套管喷枪
喷枪采用保护套管及活动法兰连接，可手动将喷伸进或者退出炉内； 采用金属保护套管，套管采用先进的热处理技术，保证了保护套管具有耐高温及耐

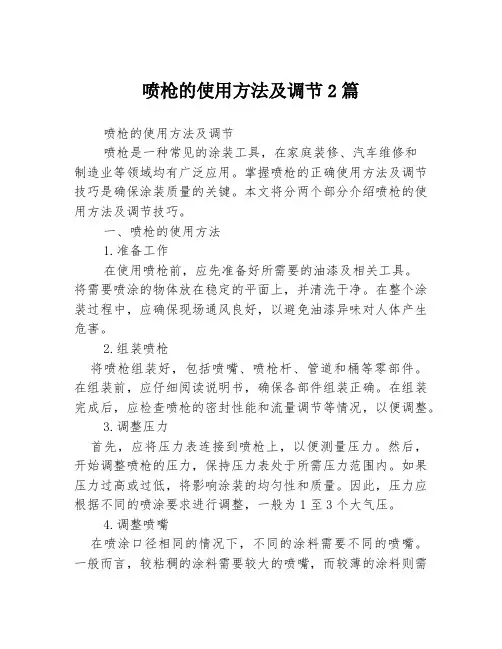

喷枪的使用方法及调节2篇
喷枪的使用方法及调节2篇喷枪的使用方法及调节喷枪是一种常见的涂装工具，在家庭装修、汽车维修和制造业等领域均有广泛应用。
掌握喷枪的正确使用方法及调节技巧是确保涂装质量的关键。
本文将分两个部分介绍喷枪的使用方法及调节技巧。
一、喷枪的使用方法1.准备工作在使用喷枪前，应先准备好所需要的油漆及相关工具。
将需要喷涂的物体放在稳定的平面上，并清洗干净。
在整个涂装过程中，应确保现场通风良好，以避免油漆异味对人体产生危害。
2.组装喷枪将喷枪组装好，包括喷嘴、喷枪杆、管道和桶等零部件。
在组装前，应仔细阅读说明书，确保各部件组装正确。
在组装完成后，应检查喷枪的密封性能和流量调节等情况，以便调整。
3.调整压力首先，应将压力表连接到喷枪上，以便测量压力。
然后，开始调整喷枪的压力，保持压力表处于所需压力范围内。
如果压力过高或过低，将影响涂装的均匀性和质量。
因此，压力应根据不同的喷涂要求进行调整，一般为1至3个大气压。
4.调整喷嘴在喷涂口径相同的情况下，不同的涂料需要不同的喷嘴。
一般而言，较粘稠的涂料需要较大的喷嘴，而较薄的涂料则需要较小的喷嘴。
在调整喷嘴时，应注意不要过紧或过松，以避免涂料流失或喷雾效果不佳。
喷嘴的夹角也会影响涂装的质量，喷嘴正对物体时，涂层的均匀性更好。
5.调整喷涂距离距离是影响涂装效果的重要因素。
距离过远会导致面层厚度不均，距离过近则会导致流动过早，喷嘴上的喷涂角度应保证在垂直或者斜向前方30-45度角，如果为技术操作不当引起的喷嘴或者夹咬动作，也会影响涂装的均匀性。
因此，应根据所需涂布厚度、喷涂速度和喷涂距离等要素进行调整。
6.调整流量调节喷涂流量是保证涂装质量和效率的重要环节。
流量过多或过少都会影响喷涂的质量，过多就会导致起皮、流块；过少会导致涂装面层不平整。
流量的调节应根据材料的不同流动性及涂装的要求，调整出最佳的喷涂流量。
通常，在涂装深色物体时，流量应适当加大，而在涂装浅色物体时，则应适当减小流量。
汽车喷枪知识点总结大全
汽车喷枪知识点总结大全一、汽车喷枪的概述1. 汽车喷枪的作用汽车喷枪是一种用于涂漆、清洗、喷涂等作业的工具，可以完成汽车外观维护的一系列工作。
它的作用主要包括清洗汽车、喷涂汽车漆、补漆、抛光等。
2. 汽车喷枪的种类目前市面上的汽车喷枪种类繁多，主要有传统的气压式汽车喷枪和新型的无气喷枪两种。
传统气压式汽车喷枪通过压缩空气产生雾化效果，喷出来的颜色均匀饱满，但是喷漆时浪费较多的漆料和空气。
而无气喷枪则使用了独特的技术，可以使喷漆更加精准，减少了漆料的浪费。
3. 汽车喷枪的组成汽车喷枪主要由喷枪本体、嘴头、喷嘴、气帽、气管组成。
而无气喷枪还包括喷嘴调节器、气管接头等组件。
二、汽车喷枪的操作技巧1. 操作前的准备在使用汽车喷枪之前，应该先确保工作环境和喷漆区域干净整洁，以防止灰尘和杂质飞到汽车漆面上。
此外，还需要对汽车进行简单的清洁和打磨，确保漆面平整光滑。
2. 喷漆技巧喷漆是汽车喷枪最常见的使用方式，而要想喷出理想的效果，需要掌握一些技巧。
首先要掌握喷漆时的喷涂角度和距离，一般来说，距离漆面20~30厘米的地方将斜向喷涂，保持匀速并均匀的喷涂。
另外，还应该注意喷漆的厚度控制，要确保每一次喷漆的厚薄均匀。
最后，还需要注意喷枪的清洁和保养，及时清洗保养汽车喷枪可以延长其使用寿命。
3. 清洗技巧汽车喷枪也可以用于清洗汽车，但是清洗时也需要掌握一些技巧。
首先需要选择合适的清洗液和清洗喷嘴，然后按照汽车清洗的方式对汽车进行清洗。
清洗时一定要注意角度和距离的控制，保持喷水的均匀和稳定。
三、汽车喷枪的维护1. 定期清洗使用汽车喷枪一段时间后，一定要对其进行定期清洗，以防止喷嘴被漆料堵塞影响使用效果。
清洗时应该使用清洁剂和水对喷枪进行彻底的清洗，尤其是喷嘴和气帽的部分，是最容易被漆料堵塞的地方。
2. 定期保养汽车喷枪也需要定期的保养，这样可以延长其使用寿命。
一般来说，保养主要包括更换密封件、润滑喷枪部件等。
此外，还需要定期检查气管、气帽、喷嘴等部件是否有磨损和损坏。
车身修复涂装任务23 喷枪操作教学教案
枪体包括安装密封件和扳机等各种零件，作用是将气道和料道完全分开。
1.涂料流量调节旋钮
涂料流量调节旋钮作用是调节枪针的行程。顺时针旋转，枪针行程减小，涂料喷涂量减小；逆时针旋转，枪针行程增大，涂料喷涂量增大。
（3）向钢板下部移动时，慢慢降低髋部。
7.喷枪移动
喷涂时，沿与钢板平行的方向移动喷枪，保持喷枪和钢板表面距离200-300mm为宜，如果喷枪距离表面过近，则会喷涂大量涂料，导致涂料流挂。如果喷枪过远，则喷涂到表面的涂料减少，造成浪费，还导致涂层粗糙，出现麻点。
距离的具体大小应根据油漆的种类、黏度及气压的大小来适当调整。慢干漆喷涂距离可远一点，快干漆喷涂，距离可近一点；黏度大时可近一点，黏度小时可远一点；空气压力大时，距离可远一点，压力小时可近一点；所谓近一点远一点是指10-50mm之间小范围的调整，若超过此范围，则难以获得理想的漆膜。
（二）喷枪操作
1.喷枪角度
喷枪角度是喷枪与待喷涂的表面的角度。喷涂时务必使喷枪与喷涂表面垂直，如果喷枪与表面不垂直，则涂层厚度会薄厚不均，可能导致涂层粗糙或遮盖不良。
2.喷枪的移动速度
如果移动速度过慢，则涂层会过厚，导致涂料垂流。如果移动速度不稳，则涂层厚度也不均匀。移动速度、喷枪距离和喷涂量之间的关系。
2.喷幅调节旋钮
其作用是调节喷幅。如果顺时针旋转，则喷幅减小，呈圆形；逆时针旋转，则喷幅加大，呈椭圆形。
3.空气压力调节旋钮
其作用是调节压缩空气流量，如图7-30所示。如果顺时针旋转，则空气流量减少，涂料雾化程度降低；如果逆时针旋转，则空气流量增加，涂料雾化程度增高，如图7-31所示。空气压力最好控制在0.3-0.4Mpa，压力过小油漆雾化不良，表面会形成麻点；压力过大易流挂，且雾化过度，既浪费材料又影响操作者的健康。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
好
不好
图3-10 喷枪的握法
任务3.3 喷枪的使用与调整
3.3.2 持枪姿势
图3-11 持枪站姿
任务3.3 喷枪的使用与调整
3.3.2 持枪姿势
(1) 双脚分开，要比肩宽一点， 膝要弯一点。
(2) 拿枪的手正对喷涂的中央。
任务3.3 喷枪的使用与调整
3.3.2 持枪姿势
(3) 不能仅移动手臂，必须将整 个身体左右移动，用腰作支点。
任务3.3 喷枪的使用与调整
3.3.7 喷枪使用的注意事项
(6) 建议在喷枪尾部安装一个气压表，用来调节和控制喷涂气 压。气压的稳定能确保喷涂颜色的均匀和漆膜厚度的一致。 (7) 严禁将整枪浸入清洗溶剂中，以免溶剂进入喷枪的空气管 道，造成喷枪的损坏。 (8) 喷涂气压过低会导致漆膜橘皮纹严重，雾化不良；气压过 高会产生涂层“干喷”现象，造成漆膜光泽度降低或油漆的 附着力下降，还会产生雾化不均匀现象，喷幅两端的油漆比 中间部分多，也就是常说的“起杠”、“起云”现象。 (9) 在每次工作前或清洗后应检查各部件的紧固情况。尤其是 检查喷涂气压调节旋钮的固定螺栓是否牢固。 (10) 保持枪壶盖的空气孔畅通，否则将会导致涂料流量偏小。
图3-2 雾化的三个阶段
任务3.1 喷枪的工作原理与结构
3.1.3 吸力式喷枪的结构
图3-3 吸力式空气喷枪的结构
任务3.1 喷枪的工作原理与结构
3.1.4 重力式喷枪的结构
1—防滴漆壶； 2—涂料滤网(装在内部)； 3—喷嘴组合(喷嘴、枪针、风帽)； 4—自压紧针封套件(装在内部)； 5—空气阀门密封套件(装在内部)； 6—空气接头(Gl/4英寸外螺纹)； 7—空气压力调节器； 8—空气阀门(装在内部)； 9—喷幅调节器； 10—涂料流量调节
任务3.1 喷枪的工作原理与结构
3.1.4 重力式喷枪的结构
图3-5 喷孔名称
任务3.1 喷枪的工作原理与结构
3.1.4 重力式喷枪的结构
图3-6 喷嘴三件套
任务3.2 喷枪的种类
图3-7 喷枪的种类
任务3.2 喷枪的种类
3.2.1 吸力式、重力式、压送式喷枪的区别
表3-1 吸力式、重力式、压送式喷枪的区别
(7) 先喷高处(如车顶)，后喷低处； 当喷涂表面非常窄时，应更换喷涂 图案较小的喷枪或空气帽，而不必 重新调节。喷涂图案较小的小修补 喷枪比较易于操作
(8) 重叠幅度(喷截面)
(9) 喷枪水平移动距离
任务3.3 喷枪的使用与调整
3.3.5 喷涂技术
图3-15 喷枪的距离
任务3.3 喷枪的使用与调整
任务3.3 喷枪的使用与调整
3.3.7 喷枪使用的注意事项
(1) 每次工作完毕，喷枪应认真冲洗干净，尤其是喷嘴和风帽 的每一个孔。 (2) 每天下班前进行一次彻底清洗(拆卸喷嘴、风帽、枪针)， 清洗空气孔时，严禁使用硬质钢丝来捅(如大头针、回形针等)， 以免空气孔产生变形，微小的变形都会影响到雾化效果。建 议使用专用清洗套装。 (3) 喷枪在清洗后，应用专用润滑油润滑所有可拆卸的摩擦部 件，注意不要涂在枪针前端。 (4) 拆卸和安装喷嘴三件套部件时，应严格按照规范程序操作。 如违反操作程序，容易导致喷嘴胀裂等现象发生。 (5) 喷嘴三件套不得与其他同型号的喷嘴套装进行任意调换， 也不得单独更换其中某一部件。
3.3.5 喷涂技术
好
不好
图3-16 喷枪的角度
任务3.3 喷枪的使用与调整
3.3.5 喷涂技术
(a) 重叠2/3
(b) 重叠1/2
图3-17 重叠幅度
任务3.3 喷枪的使用与调整
3.3.6 清洁喷枪
图3-18 清洁喷枪
任务3.3 喷枪的使用与调整
3.3.6 清洁喷枪
图3-18 清洁喷枪(续)
任务3.2 喷枪的种类
3.2.3 HVLP喷枪
表3-3 HVLP喷枪与传统喷枪的比较
性能比较
HVLP喷枪低气压技术
传统喷枪高气压技术
风帽位置的气压/喷涂气压/kPa 不超过70/200
250～300/300～400
油漆传递效率/%
高于65
大约35～40
喷涂距离/mm
130～170
180～230
任务3.2 喷枪的种类
类型
重力式
吸力式
压送式
涂料供应方 法
涂料杯在喷枪的涂料喷嘴的上面，涂料是 靠其自己的重力以及在喷嘴处产生的吸力 供应至喷嘴的
涂涂料料杯是在靠喷喷枪嘴的产涂生料的喷吸嘴力供的应下的面，涂在供至料涂喷罐料枪和罐喷内枪被是压分缩开空的气加。压涂并料
ห้องสมุดไป่ตู้
优点 缺点
可能将由于黏度变化导致的涂料喷涂量的 由于涂料杯容量大，适合于喷涂 适合于对大面积进行连续喷涂
单元3 喷 枪
单元3 喷 枪
学习目标
1．熟悉喷枪的结构、类型和使用常识。 2．掌握一般喷枪的操作要领。 3．养成良好的工作习惯。 4．完成一个典型车身部件的喷涂。
任务3.1 喷枪的工作原理与结构
3.1.1 喷枪的工作原理
图3-1 喷枪的工作原理
任务3.1 喷枪的工作原理与结构
3.1.2 喷枪的雾化
(4) 当喷枪下移时，必须随之从站 姿变为蹲的姿势。
任务3.3 喷枪的使用与调整
3.3.3 喷涂模式的调整
空气压力调节 喷雾扇形调节 涂料流量调节
任务3.3 喷枪的使用与调整
3.3.3 喷涂模式的调整
图3-12 喷雾扇形宽度调节
任务3.3 喷枪的使用与调整
3.3.3 喷涂模式的调整
图3-13 调节涂料控制旋钮控制出漆量
图3-9 微型喷枪——喷笔
任务3.2 喷枪的种类
3.2.6 微型喷枪——喷笔
SATAgraph 1～3喷笔系列的特点： 1 用于广告喷绘、艺术制作，喷绘精细线条。
2 通用型喷笔只需转动枪体180°来更换颜料杯。
3 可随意转变成上置式或下置式流料方式。
4 喷笔的拆卸简单，便于进行清洁和维修工作。
任务3.3 喷枪的使用与调整
任务3.3 喷枪的使用与调整
3.3.7 喷枪使用的注意事项
(11) 枪壶内的塑料防漏圈应保持完好，如已破裂，应立即更 换，以免涂料从壶口处滴漏。 (12) 如枪尾的空气接嘴出现压缩空气泄漏现象，应立即更换 相同规格的空气接头和接嘴，严禁使用纸胶带或其他类似物 体代替密封件，以免因产生的胶带碎屑等进入喷枪的空气管 道，造成喷枪空气通道的堵塞。 (13) 使用SATA数字喷枪时，除非要更换电池，否则不得打开 电池盒！每次打开电池盒时，都必须更换整套电池套装。如 果使用已用过的电池盒密封盖，会造成电池密封不严，同时 该产品无权享受保修。
图3-4 SATAjet B型重力式喷枪的结构
任务3.1 喷枪的工作原理与结构
3.1.4 重力式喷枪的结构
SATAjet B型重力式面漆喷枪的特点如下。
(1) 1.35mm喷嘴、0.6L带整体防滴的 塑料壶、活动扳手、管钳和六角凹头 螺钉键、扳手。 (2) 技术数据。 (3) 功能描述。 (4) 空气帽。 (5) 喷嘴套装(三件套)如图3-6所示。
(2) 油漆传递效率在65%以上，比HVLP喷枪少约5%， 可节省油漆。
(3) 最佳喷涂气压为250kPa；喷涂距离为150～ 230mm；耗气量约295L/min；喷幅大小约280mm。
任务3.2 喷枪的种类
3.2.5 数字喷枪
图3-8 数字喷枪
任务3.2 喷枪的种类
3.2.6 微型喷枪——喷笔
任务3.3 喷枪的使用与调整
3.3.7 喷枪使用的注意事项
(14) 严禁使用超声波清洁喷枪。 (15) 喷枪严禁喷涂碱性涂料和研磨过的喷涂材料(如铅丹和液 体钢砂等)。 (16) 喷涂和清洗喷枪所用的溶剂严禁使用偏酸性或偏碱性液 体(如回收再生溶剂)，否则容易造成喷枪部件的腐蚀和损毁。
任务3.4 喷涂操作中的故障、原因及维修
3.2.3 HVLP喷枪
HVLP喷枪的优点：
(1) 降低气压以减少过度 雾化带来的溶剂散失。
(2) 以较多压缩空气完成 雾化。
(3) 提高油漆传递效率及 减少污染。
任务3.2 喷枪的种类
3.2.4 RP喷枪
RP喷枪(Reduced Pressure，意为降低了的气压)称为低流 量中气压喷枪。
(1) 结合了传统喷枪与环保喷枪的特点，是环保发 展趋势以外的较好选择，为解决HVLP喷枪的使用 限制(耗气量大、喷涂手感轻)而研发的。
底漆喷枪 20～30s(DIN-4) 1.6～ 雾化均匀 中心区宽大，喷幅集中 填充、遮盖 平整、易磨 相对于喷面漆压力要低
任务3.2 喷枪的种类
3.2.3 HVLP喷枪
HVLP喷枪又称环保型喷枪 (High Volume Low Pressure， 意为高流量低气压)，只有在喷 枪风帽处的气压不高于70kPa， 油漆传递效率高于65%的喷枪 才是HVLP喷枪。
任务3.3 喷枪的使用与调整
3.3.4 喷涂试验
图3-14 喷涂测试图形
任务3.3 喷枪的使用与调整
3.3.5 喷涂技术
(1) 喷枪的距离 (2) 喷枪的角度 (3) 喷涂的速度 (4) 喷涂的气压 (5) 扣扳机的操作
任务3.3 喷枪的使用与调整
3.3.5 喷涂技术
(6) 像边角这些难喷涂的部位应先喷涂
依据
1，清漆选用
涂清漆时膜要厚一些，选用为宜 右
任务3.2 喷枪的种类
3.2.2 面漆喷枪与底漆喷枪的比较
表3-2 面漆喷枪与底漆喷枪的比较
比较项目 涂料黏度 喷嘴口径 雾化要求 喷幅 涂装要求 涂装效果 喷涂压力
面漆喷枪 14～20s(DIN-4) 1.3～ 雾化精细 雾化区宽大，喷幅分散 着色、装饰 颜色均匀、饱满 相对于喷底漆压力要高
