spiflash操作W25Q16V 是华邦出的一颗 spi flash. 25系列是比较通用的一个系列. 后面的数字 16 跟容量有关, 16 表示 16Mbits, 相当于 2MB.与此类似的还有 W25Q128V 等, 128 就表示容量 16MB.对于 W25Q16V:•page 为最大的编程单位. 1 page = 256 bytes•sector 为最小的擦除单位, 1sector = 16 pages = 4096 bytes (4KB)•块擦除有两种大小:•32K block = 8 secotrs = 128 pages = 32 kbytes•64k block = 16 sectors = 256 pages = 64 kbytes封装如图的 8-pin 是较常用的一种封装. 各 pin 的意义:1.CS , chip select, 芯片使能引脚. CS拉高时, 芯片处理省电模式, 各数据引脚(D0/D1/D2/D3)处理高阻态. CS拉低时芯片工作, 数据引脚可以传输数据.2.DO 用于(在CLK下降沿)输出数据或状态. 正常情况下只有DI/DO作为IO引脚, 启用Quad 模式需要置QE(Quad Enable)位. QE=1时, WP和HOLD分别变为IO2,IO3.3.WP pin, 低电平有效, 以保护状态寄存器不被写入.4.GND 接地5.DI用于(在CLK上升沿)向 Flash 输入指令, 地址或数据.6.CLK, 提供输入输出操作的同步时钟.7.HOLD pin, 当多个芯片共用 SPI 总线时非常有用. HOLD 为低电平时, DO 引脚变为高阻态, 且此时 DI/CLK 上的信号被忽略. 相当于芯片此时不工作. 假设对一个 SPI FLASH 的页写操作只进行到一半, 此时一个中断来了, 另一个更高优先级的任务要占用SPI 总线, 此时就可以使用 HOLD 拉低来暂停 SPI FLASH 内部的工作, 等到任务切换回来再让操作继续下去.8.VCC, 2.7 ~ 3.6V内部模块框图SPI 操作标准 SPI 有四根信号线: CS, CLK, DI, DO. 其中 DI 用于在CLK上升沿时输入指令, 地址或数据, DO用于在CLK下降沿时读数据或状态.SPI 总线有四种工作模式, 区别是 CLK 常态电平和数据采样时机. W25Q16V 支持 MODE0 和 MODE3. 详见这篇笔记使用3B/BB指令可以进入"快速双路模式", 此时DI/DO变为IO0, IO1.6B, EB 进入"四路"模式, 此时 WP, HOLD 分别变为 IO2, IO3状态寄存器BUSY, 只读位,当 SPI FLASH 在执行页编程, 扇区擦除, 块擦除, 整片擦除, 写状态寄存器指令等操作时, BUSY位被置1, 这些操作完成之后, BUSY位自动清0. 当BUSY位为1时, 除了"读状态寄存器"操作和"擦除暂停"操作之外, 不接受任何其他操作.WEL, Write Enable Latch只读位. 当执行了一个"写使能"指令后, WEL置1, 表示可以写入了. "写禁止"时, WEL为0."写禁止", "页编程", "扇区擦除", "块擦除", "整片擦除", "写状态寄存器", 执行完这些操作之后, WEL 自动被清0, 回到禁止写入状态.BP0, BP2, BP2 (Block Protect Bits) 块保护"写状态寄存器" 指令可以改变这些位的值.TBSECSRP1, SRP0, 状态寄存器保护这两个位与 WP 引脚一起, 用于保护状态寄存器不被改写.QE指令有 26 个基本指令. DI 输入的第一个字节就是指令代码. DI在CLK 上升沿采样, MSB .指令有一个或多个字节, 可能后面还有地址, 数据, dummy.。

SPI接口的FLASH

SPI接口的FLASH

SPI接⼝的FLASHSPI flash W25Qxx:W25Q系列的spiflash。

每页(Page)256B,每16个page为⼀个sector(扇区=4KB),每16个扇区为⼀个block(块=64KB)W25Q16=16Mb=2MB=2048KB=32block=512sector=8192page;操作:SPI flash写操作必须确保为0XFF才能写⼊,否则需要檫除操作,檫除的最⼩单位为Sector即4KB,所以有的会在单⽚机内部开⼀个4K的缓存(有点奢侈),写之前先读出来,檫除数据,合并数据(在檫除数据的同时进⾏操作,合并完了在检查檫除是否完成,不闲着;操作系统级的将因此进⼊挂起。

要么设定⼀个合适的超时时间,要么有⼀个专门的轮训这些标志完成则发信号量),再写⼊。

SPI SPI flash驱动规范:1 硬件SPI/软件SPI涉及的MOSI/MISO/SCK的IO设置、SPI设置读写⼀个字节。

2 存储器件IC涉及的⽚选、调⽤SPI读写⼀个字节操作在某个指定地址读写⼀个字节/多个字节,檫除等操作。

3业务层次的读写记录,APP升级等。

⼀主多从可以通过不同⽚选来发送(都⽚选则都会收到),但对接收,如果关闭某个⽚选则可能得不到及时相应;如果都打开则同时来时的处理。

IO模拟SPI⼀主多从如右图,先操作译码器(速度要快)再操作SPI的其它三根⼝线即可。

GPIO模拟的SPI操作灵活,但效率不⾼。

同时这种⽅法不适⽤于SPI的DMA传输,仅适合数据量少、对传输速度要求不同的场合。

硬件SPI的⽚选可以软件控制也能硬件控制(DMA传输时必须)关于IO模拟SPI驱动的另⼀种编程⽅法:SCLK⽤PWM输出⽅波(脉宽周期按⼿册),其它的4线配置SCLK进⾏操作,通过读SCLK引脚GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)来配合时序,不满⾜就等,满⾜就进⾏其它IO的置⾼置低(配置SYSTICK或NOP进⾏延时)关于如何根据时序图⽤IO模拟写驱动/上升沿采样下降沿发送数据的含义,以TM7705为例:上图表⽰对主机MCU⽽⾔:写的时候:MOSI上上升沿采样,上升沿前低电平时就要发送bit数据即:SCLK=0延时⼀⼩段时间就将send_data的MSB发出,然后SCLK=1再延时⼀段时间,接着进⾏下⼀个bit的操作。

spi flash的写操作流程

spi flash的写操作流程

spi flash的写操作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!《SPI Flash 的写操作流程》一、准备工作1. 确定 SPI Flash 的型号和规格,了解其支持的指令和操作方式。

25X系列SPI FLASH芯片编程操作

25X系列SPI FLASH芯片编程操作

一、 恒通2009智通型编程器2008年BIOS之家全新打造恒通2009智通型编程器恒通2009智通型编程器是。

采用双核mcu处理方式,已经更换为2毫米厚度PCB,双层设计,PCB背面带有绝缘背板保护,并采用环形磁环电感和高速齐纳二极管改进供电模块,新版烧写更加稳定可靠。

最新软件发布0.98D9,全面支持8脚 SPI flash BIOS 芯片支持芯片超过1500种,包括EPROM , EEPROM , FLASH , PIC , AVR , MCS-51 , MCS-48, 27Cxx , 28Cxx 28Fxx , 29Fxx , AT29Cxxx , 24Cxx , 93Cxx , PIC16xxx , DS12xx , AT89Cxx , AT89Cx051 , AT25xxx , AT90Sxxx , EPROM16bit , 29Fx00 , 28Fx00。

适用于升级维修电脑主板BIOS、手机、VCD、DVD、彩电、复印机,传真机,打印机等;可修改VCD/DVD/彩电开机画面;可用于汽车存储器代码读写;可用于开发MCS-51系列,AVR 系列,PIC系列单片机。

内置PLCC32和HUB/LPC适配器(支持29/39/49LVxxx,低电压3.3V),支持高速编程,编程速度比PCB3,PCB3B+ 提高50%,比PCB3.5,PCB4C 提高20%。

能够解锁AM29F040B。

并能通过板上跳线切换PCB3B<->PCB4.5C,从而能兼容所有老版本软件。

2.工作环境* 本编程器与PC机并口进行通讯,通过配套软件对各种芯片进行读写等操作* 5M硬盘空间* Win9X、WinNT、Win2000、WinXP操作系统二、硬件结构及安装方法一、硬件安装注意:计算机的并口要在BIOS中设置为ECP或ECP+EPP。

若不能联机,请每种设置下都试试!恒通2009的硬件分布图:各接口功能综述:1、编程电压调整跳线,用来设置27系列芯片的编程电压。

stm32W25Q64

stm32W25Q64

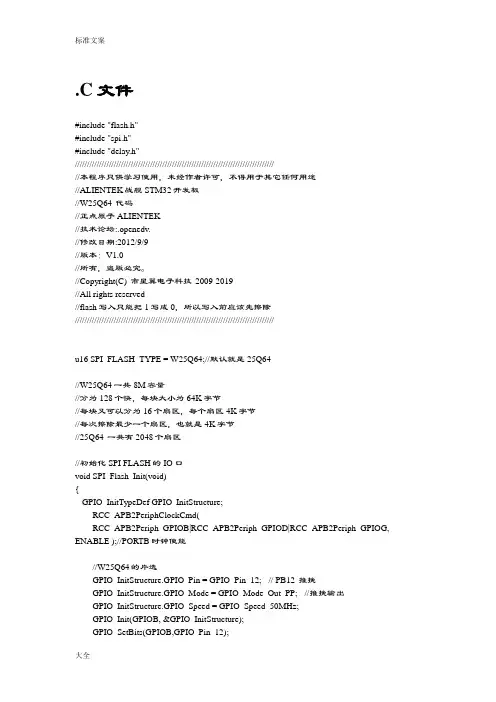

.C文件#include "flash.h"#include "spi.h"#include "delay.h"////////////////////////////////////////////////////////////////////////////////////本程序只供学习使用,未经作者许可,不得用于其它任何用途//ALIENTEK战舰STM32开发板//W25Q64 代码//正点原子ALIENTEK//技术论坛:.openedv.//修改日期:2012/9/9//版本:V1.0//所有,盗版必究。
