微通道反应器的特点
连续流反应器工艺设计
微反应器因为具有良好的混合于传热学近年来在聚合反应中表现出非常大的潜力。
本文对微反应的相关特点进行了详细的介绍。
使得其在聚合反应中成为化工高分子领域的研究热点。
（1）微通道反应器微通道的比表面积一般为5000—50000m2m-3,而在常规反应容器内,比表面积约为100m2m-3,少数为1000m2m-3。
微通道的比表面积大,具有很大的热交换效率,即使是激烈的放热反应,瞬间释放出大量反应热也能及时移出,维持反应温度在安全范围内。
由于反应物总量少,传热快,特别适用于研究异常激烈的合成反应而避免爆炸的危险。
（2）可以将各种催化剂固定在芯片微通道中得到高比表面积的微催化床,提高催化效率。
（3）在微通道反应器中进行合成反应时,反应物配比、温度、压力、反应时间和流速等反应条件容易控制。
反应物在流动过程中发生反应,浓度不断降低,生成物浓度不断提高,副反应较少。
（4）微通道反应器采用连续流动的方式进行反应,对于反应速度很快的化学反应,可以通过调节反应物流速和微通道的长度,控制它们在微通道反应器中的反应时间。
（5）由于微通道反应器中微通道宽度和深度比较小,一般为几十到几百微米,使反应物间的扩散距离大大缩短,传质速度快,反应物在流动的过程中短时间内即可充分混合（6）在微通道反应器中进行合成反应时,需要反应物用量甚微,不但能减少昂贵、有毒、有害反应物的用量,反应过程中产生的环境污染物也极少,实验室基本无污染,是一种环境友好、合成研究新物质的技术平台。
（7）在微通道反应器中得到产物的量与近代分析仪器,如GC、GC2MS、HPLC及NMR的进样量相匹配,使近代分析仪器可用于直接在线监测反应进行的程度,大大提高了研究合成路线的速度。
（8）随着微加工技术的发展,由微传感器、微热交换器、微混合器、微分离器、微反应单元、微流动装置等组成的集成系统,在合成反应研究中受到越来越多的关注。
（9）微通道反应器微流控芯片高通量、大规模、平行性等特点使多个或大量微反应器的集成化与平行操作成为可能,从而提高了合成新物质、筛选新药物的效率,大幅度地降低了研究成本。

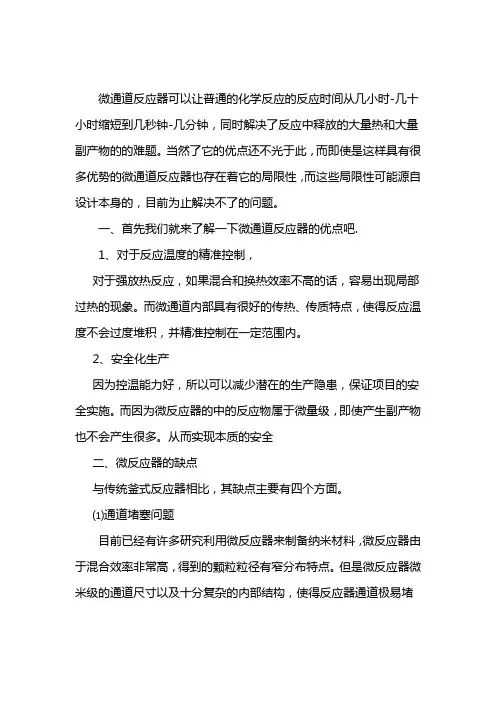

微通道反应器的优缺点介绍
微通道反应器可以让普通的化学反应的反应时间从几小时-几十小时缩短到几秒钟-几分钟，同时解决了反应中释放的大量热和大量副产物的的难题。
当然了它的优点还不光于此，而即使是这样具有很多优势的微通道反应器也存在着它的局限性，而这些局限性可能源自设计本身的，目前为止解决不了的问题。
一、首先我们就来了解一下微通道反应器的优点吧.1、对于反应温度的精准控制，对于强放热反应，如果混合和换热效率不高的话，容易出现局部过热的现象。
而微通道内部具有很好的传热、传质特点，使得反应温度不会过度堆积，并精准控制在一定范围内。
2、安全化生产因为控温能力好，所以可以减少潜在的生产隐患，保证项目的安全实施。
而因为微反应器的中的反应物属于微量级，即使产生副产物也不会产生很多。
从而实现本质的安全二、微反应器的缺点与传统釜式反应器相比，其缺点主要有四个方面。
⑴通道堵塞问题目前已经有许多研究利用微反应器来制备纳米材料，微反应器由于混合效率非常高，得到的颗粒粒径有窄分布特点。
但是微反应器微米级的通道尺寸以及十分复杂的内部结构，使得反应器通道极易堵塞，同时清理也非常困难。
目前微反应器的堵塞问题已经成为微反应器替代间歇式反应器的最大障碍。
⑵泵的脉动问题微通道反应器一般是通过机械泵驱动流体，但大部分机械泵都会产生脉动流，造成微反应器内流体的不稳定。
目前能实现稳定连续流的一个解决方案是电渗流。
⑶设备腐蚀问题参与反应的流体对微反应器通道的腐蚀也是一个很大的问题。
由于微反应器很高的比表面积和很小的微通道特征尺寸，即使是极微小的腐蚀降解作用对于微反应器的影响也是非常显著的，这使得微反应器对于通道的材质有很高的防腐要求，这无疑增加了微反应器的制造成本，限制了它的大规模工业化应用。
⑷工业化实现复杂微反应器采用“数增放大”来扩大产能，虽然能有效降低放大成本，但处理能力也受到很大限制。
其次，微反应器的放大看起来简单，但要实现却是一个巨大的挑战。
当微反应器的数量大大增加时，微反应器监测和控制的复杂程度大大增加了问，对于实际生产来说运行成本也大大提高了.上海惠和化德生物科技有限公司，是一家专注于微反应器连续工艺开发及工业化的创新性高科技公司。
微通道反应器性能特点
微反应器其实就是一种连续流动的管式反应器。
它包括化工单位所需要的混合器、换热器、反应器控制器等。
微反应器有着极好的传热和传质能力，可以实现物料的瞬间均匀混合和的传热，因此许多在常规反应器中无法实现的反应都可以微反应器中实现。
1、微通道反应器的特点和常规的反应器相比微反应器有着许多优势，我们可以从以下的方法了解到。
（1）比表面积大，传递率高，接触时间短，副作用少：微通道特征尺度较小，约为5000—50000m2m，单位体面积上传热、传质能力有显著增强。
（2）快速、直接放大：传统放大过程存在着放大效应，通过增大生产设备的体积和规模达到放大的目的，过程耗时耗力，并且不能根据市场需求立即做出相应的反应，具有滞后性。
微反应系统呈多通道结构，每一个通道相当于一个独立的反应器，在扩大生产的时候不需要对反应器尺寸进行放大，只需并行增加微反应器数量，就是所谓的“数增放大”。
（3）安全性高：大量热量也可以及时移走，从而保证反应温度维持在设定范围内，极大地减少了发生事故的可能性。
（4）操作性好：微反应系统是呈模块结构的并行系统，具有较好的便携性，可以实现在产品使用地分散建设并就地生产、供货，真正实现将化工厂便携化，并且可以根据市场情况增减通道数和更换模块来调解生产，具有很高的操作弹性。
目前很多实验都可以适用于微通道反应器，但是也有一些反应不适用。
而且目前来说很难界定，因为每个反应的特性不同，但一般认为，现有的合成反应有20-30%可以通过微通道反应器进行技改。
同时利用微通道反应器，我们可以将大约20%-30%过去认为是危险的工艺流程进行实现。
也就是说目前来看有接近30-50%的化工工艺可以通过微通道反应器进行技改。
微通道反应器独特的结构给它带来了一系列的性能，故它被应用到许多领域中。
例如对于小规模的光化学过程，采用透明的微反应器可有利于薄流体层靠近辐射源。
目前微通道反应器在化工工艺过程的研究与开发中已经得到广泛的应用，商业化生产中的应用正日益增多。
什么是微反应器
微反应器作为一种新型化工反应设备，是一种利用微加工技术集换热、混合、反应、分离等基本操作单元于一体的装置。
在很多领域微反应技术的微都反应器表现出来诸多的优势，解决了实验在环境、安全、成本、产品质量等方面的问题。
所以包含医药化工领域在内的很多领域都在致力于微反应技术的开发和应用。
一、微反应器的特点1、微反应器内部有百万乃至千万条连续流动的通道，一般这种反应器的工艺流微通道尺寸一般在500微米以内，比表面积大，传递速率高，接触时间短，副产物少等特点。
2、与传统放大过程相比，通过增大生产设备体积和规模达到放大的目的费时费力，并且对于市场需求无法做出及时反映，具有滞后性的特点。
而微反应器体内因为有大量的连接通道机构，并且每个通道都具有一个独立的反应器，在扩大生产的时候，不需要进行尺寸放大，只需要进行增加微反应器的数量即可拥有较高的产量。
3、因为反应发生的时候大量的热量被及时被带走，保证了反应温度可以维持在设定的范围之内，大大减少了人为因素发生的可能性。
4、因为微反应器系统是呈模块结构并行的系统，具有良好的便携性。
可实现在产品使用地分散建设并就地生产、供货，真正实现将化工厂便携化，并可根据市场情况增减通道数和更换模块来调节生产，具有很高的操作弹性。
二、微反应器的分类微反应器包括化工单元所需要的混合器、换热器、反应器控制器等。
目前，微反应器总体构造可分为两种：1、一种是整体结构，这种方式以错流或逆流热交换器的形式体现，可在单位体积中进行高通量操作。
在微反应器的整体结构中只能同时进行一种操作步骤，最后由这些相应的装置连接起来构成复杂的系统。
2、另一种是层状结构，这类体系由一叠不同功能的模块构成，在一层模块中进行一种操作，而在另一层模块中进行另一种操作。
流体在各层模块中的流动可由智能分流装置控制对于更高的通量，某些微通道反应器或体系通常以并联方式进行操作。
上海惠和化德生物科技有限公司，是一家专注于微反应器连续工艺开发及工业化的创新性高科技公司。
微通道反应器的结构
微反应技术一般是指以微反应器为核心部件的连续流动反应技术。
微反应器有多种类型: 针对不同相态，可以分为气固相催化、液液相催化、气液相、气液固三相催化微反应器等; 针对反应器内部不同结构，可以分为微通道、毛细管、降膜式、多股并流式、微孔阵列和膜分散式、外场强化式微反应器等。
微通道反应器结构特性具有非常强的实用性能。
一般有：1、传热特性反应器中狭窄的微通道结构增加了温度梯度，再加上较大的比表面积故使得微通道反应器的传热能力大大增强，传热系数可高达25000W/(m2·K)，比传统换热器的传热系数至少大一个数量级[1] 。
2、传质特性对于为混合反应器来说，船体时间和传递距离的关系可以用下式来描述式中，tmin—达到完全混合所需的时间；I-传递距离；D—扩散系数。
混合时间与传递距离的二次方成正比，故微通道尺寸狭窄，微型的通道尺寸大大提高了反应混合时间。
而对于互不相容液-液两相流体在实际的传质与反应过程中，其流动状态会随传质、反应深度的增加呈动态的变化，反应过程中将会发生流型转捩现象。
3、流动特性从微观角度看，流体微元在轴向上存在返混现象，但由于微通道的轴径比一般远大于100，故从宏观上仍可视为平推流流动模型，流体的返混现象可以忽略。
同时反应产物连续从微通道中流出促进实验过程中的可逆反应向右移，促进原料完全反应。
微反应器体积小、比表面积大，单维或多维度上的小尺寸会使微反应器具有小体积和大比表面积，通常微通道内的比表面积可以达到10000 ～50000 m2 /m3，而传统的实验或工业设备比表面积不会超过1000m2 /m3 或100m2 /m3。
微通道反应器是具有特定微结构的反应设备，微结构是微反应器的核心，可以根据微结构的不同种类设计出不同形式的微反应器。
在微反应器设计和制作中，有简单地将两种反应物混合生成一种产物的管式结构，也有集成了注射、混合、淬灭、结晶、萃取、封装和相分离等更为复杂的多功能复合式结构的微反应器。
微反应器的原理
微反应器是现代技术的结晶，它在传热、传质、恒温等性能方面和传统的反应器相比具有较大的优势。
合成材料大规模生产存在的难题是安全性较差感度较高，往往伴随着强放热现象，控制不好非常容易产生爆炸现象。
而微反应器是利用微加工技术制造的一种流体流动通道，是特征尺寸在数百微米内的化学反应器。
而微反应器在传热、安全等方面有着独特的优势，将微反应器应用于含能材料的合成是未来含能材料生产发展的重大趋势之一。
一、关于微通道反应器微反应器，即微通道反应器，利用精密加工技术制造的特征尺寸在10到300微米(或者1000微米)之间的微型反应器，微反应器的“微”表示工艺流体的通道在微米级别，而不是指微反应设备的外形尺寸小或产品的产量小。
微反应器中可以包含有成百万上千万的微型通道，因此也实现很高的产量。
二、工作原理设备内的反应放出的热量是与体积成正比的，因为反应是发生在整个设备内部的。
但是这些热量从体系内移除是通过表面的，也就是说同设备的表面积成正比。
对于一个圆柱形容器，不考虑两端的情况下，它的体积与半径立方成正比，面积与半径平方成正比。
在这里我们再说一下比表面积的概念，它是设备换热面积与体积的比值，比表面积越大设备的移热能力就越强。
同时我们可以看到比表面积与半径成反比，也就是说半径越大的设备换热能力越差。
换热能力这在化工中对工艺的影响也是明显的。
比如说酸碱中和反应，比如说用烧碱中和硫酸。
工厂里做这个操作可能需要半个小时到一个小时的时间，实际上这个反应很快，大概在毫秒级。
但是这个反应放热，必须要把热量移走，因此在工厂里面只能一点一点的把烧碱加到反应釜里，然后反应釜用冷却水冷却。
烧碱的加料速度完全取决于反应釜的移热能力，反应本身可以很快，你可以一下吧烧碱全部加进去，但是放热问题解决不了，溶液会升温甚至沸腾，非常危险。
如果有有一个设备能够瞬间把反应热移走，那么烧碱就可以快速加入，节省大量操作时间。
这就是微通道的意义，我们可以把通道做的很小，然后让一些放热非常强的反应也可以安全快速地进行。
微通道式反应器
微通道式反应器
微通道式反应器是一种新型的化学反应设备，其原理是利用微通道的传质速率比大通道高得多的特点，将反应物料在微管道内进行相际传质。
这种反应器具有体积小、操作弹性大、易于放大等优点，因此在化学工业、生物工程和环境保护等领域得到了广泛应用。
微通道式反应器的构造主要有两种：整体式和层状式。
整体式反应器以错流或逆流热交换器的形式体现，可在单位体积中进行高通量操作。
而层状式反应器由一叠不同功能的模块构成，每层模块中进行一种操作，流体在各层模块中的流动可由智能分流装置控制。
此外，微通道反应器还可以分为气固相催化微反应器、液液相微反应器、气液相微反应器和气液固三相催化微反应器等类型，应用最广的为甲苯气-固催化氧化。
微通道式反应器的最大特点在于其高效的传热和传质性能。
由于微通道的尺寸非常小，因此具有很大的比表面积和表面活性，使得反应物料在微通道内能够迅速地进行相际传质和反应。
此外，微通道反应器还采用了多级换热技术，使得传热面积增大几倍至几十倍，从而进一步提高了传热效率。
这些特点使得微通道反应器在需要高效传热和传质的化学反应中具有很大的优势。
微通道式反应器的应用领域非常广泛，包括合成氨、合成甲醇、合成氯气、合成氢气等化学品的生产，以及废气处理、生物质转化等环境保护领域。
在这些领域中，微通道反应器能够实现快速、高效的化学反应，同时还能够降低能耗、减少废弃物产生，具有非常重要的意义。
总之，微通道式反应器是一种具有很高应用价值和前景的新型化学反应设备。
其独特的结构和性能使得它在许多领域都能够发挥出巨大的优势，为化学工业、生物工程和环境保护等领域的发展做出了重要的贡献。
微通道连续流反应器
微通道连续流反应器微通道连续流反应器是一种高效的化学反应器，适用于许多化学合成和催化反应。
它的设计基于微通道技术和连续流反应的原理，具有较大的比表面积，快速传质和传热的特点。
以下是一份制作微通道连续流反应器的步骤：材料准备：1. 微通道材料：选择具有良好耐腐蚀性和高热传导率的材料，如不锈钢或陶瓷。
2. 密封材料：选择耐高温和耐压的材料，如橡胶或硅胶。
3. 反应物和催化剂：根据反应需求选择合适的化学品和催化剂。
制备微通道：1. 使用微加工技术，在微通道材料上制造连续的微通道结构。
可以使用光刻技术或微细加工工艺来实现。
2. 根据反应的需要，设计合适的微通道形状和尺寸。
通道的形状可以是直线、螺旋或结构复杂度更高的设计。
3. 确保微通道的尺寸和形状均匀一致，以确保反应物在通道中均匀流动，并提高传质效率。
装配微通道连续流反应器：1. 将制备好的微通道结构连接到进料管和排出管上，确保密封良好。
2. 在进料管中注入反应物，并在适当的位置添加催化剂。
3. 确保反应物在进入微通道之前达到所需温度。
4. 通过泵或压力梯度将反应物推入微通道，使其在反应过程中持续流动。
5. 确保微通道连续流反应器的外部维持恒定的温度和内部压力。
监测和控制：1. 定期监测微通道连续流反应器的进料和排出物中的反应物浓度和产物浓度。
2. 根据监测结果，调整流速、温度和催化剂的投入量，以达到所需的反应条件。
3. 使用适当的仪器和方法，如质谱仪或色谱仪，进行产物分析和反应动力学分析。
维护和清洁：1. 定期清洁微通道连续流反应器，以防止反应物和产物在通道内积聚和堵塞。
2. 使用合适的清洁溶液和清洗方法，避免对微通道材料造成损伤。
3. 定期检查和更换密封材料，确保密封性能良好。
以上是制作微通道连续流反应器的一般步骤，根据具体应用需求和反应类型的不同，还需要进一步优化和调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微通道反应器是微化工技术发展过程中研发的新型反应器产品，依据微化工技术着重研究的时空特征尺度的特点，该类型反应器具有微米级尺寸的反应通道。
相比于传统化工设备，微通道反应器内部通道尺寸小，流体薄层间距离极短，通过流体微团的介观粘性变形和分子扩散可实现反应物料间的快速微观混合；微通道反应器具有极大的比表面积，流体与器壁间有充分的接触面积，故而使换热效率显著提高，可实现反应过程中的原位高效换热；再者，微通道反应器通道内微小的持液量使得微通道反应器具有明显的安全性能；综上特点，该类反应器可应用于快速混合、强放热及易燃易爆的化工反应过程，并且能显著提高过程安全性以及实现连续化操作的过程。
一、微通道反应器有很多特点：
(1)比表面积大，传递率高，接触时间短，副产物少:微反应通道特征尺度小，微通道比一般为5000 ~50000m2.m,单位体面积上传热、传质能力显著增强。
(2)快速、直接放大：传统放大过程存在着放大效应，通过增大生产设备体积和规模达到放大目的，过程耗时费力，不能根据市场需求立即作出相应的反应，具有滞后性。
而微反应系统呈多通道结构,每一通道相当于一独立反应器，在扩大生产时不再需要对反应器进行尺度放大，只需并行增加微反应器的数量，即所谓的“数增放大”。
(3)安全性高：大量热量也可以及时移走，从而保证反应温度维持在设定范围以内，最大程度上减少了发生事故可能性。
(4)操作性好：微反应系统是呈模块结构的并行系统，具有便携
性好特点，可实现在产品使用地分散建设并就地生产、供货,真正实现将化工厂便携化，并可根据市场情况增减通道数和更换模块来调节生产具有很高的操作弹性。
目前在大多数含能材料的合成过程中常伴有剧烈的放热反应，在这些反应过程中一旦温度控制不好，就会在短时间释放大量的热量和气体，从而引起冒料等一系列严重后果。
在强放热反应过程中，一般很难控制反应温度，也很难实现高效快速混合。
对强放热反应过程，常规反应器一般采用逐渐滴加的方式加料，即使这样，在滴加的瞬时局部也会因过热而产生一定量的副产物。
相对常规反应器，微反应器因有较高的比表面积而能缩短反应时间，从而实现快速传热并保持恒温；而且微反应器能提供快速混合，能及时导出热量，反应温度可实现精确控制，因此消除了局部过热，显著提高反应的收率和选择性。
所以将微反应器和强放热反应结合起来，可以减小生产危险性、减少副产物并提高生产效率。
上海惠和化德生物科技有限公司，是一家专注于微反应器连续工艺开发及工业化的创新性高科技公司。
公司于2015年6月在中国（上海）自由贸易试验区内成立，随着业务的发展，公司于2019年10月整体搬迁至上海化学工业园内。
公司上海本部实验室配备十余套微反应器，并与梅特勒托利多共建化学过程联合实验室、与沈阳化工研究院和上海化工研究院共建过程安全联合体、与南大淮安高新技术研究院共建特殊反应实验室等。
公司主要服务于国内外精细化工企业，帮助客户进行微反应器连续流工艺咨询与评估、工艺开发、工业化项
目投资和管理等。
公司立足于客户具体项目，以“以终为始”的项目开发思路为指导，着眼于“双赢”和共同发展。
目前，公司已经完成了多个项目的工业化，有丰富的工程化经验。
完善的设施，丰富的经验覆盖工艺开发到工业化的各个阶段。
