超超临界发电机组SUPER304H焊接过程控制探讨论文

合集下载

超超临界锅炉受热面管新型材料Super304H的性能研究

超超临界锅炉受热面管新型材料Super304H的性能研究
Ke y wo r d s :u l t r a — s u p e r c r i t i c a l ;b o i l e r ;S u p e r 3 0 4 H ;m e c h a n i c a l p r o p e ty;mi r c r o s t uc r t u r e
中 图 分 类 号 :T K2 2 5 文献标志码 : B 文 章 编 号 :1 0 0 7 — 1 8 8 l ( 2 0 1 5 ) 0 5 — 0 0 3 9 ~ 0 3
P e r f o r w- t y p e S u p e r 3 0 4 H Ma t e r i a l f o r He a t S u r f a c e Pi p e o f Ul t r a ・ s u p e r c r i t i c a l Bo i l e r
浙 江 电 力
2 0 1 5年 第 5期
Z HEJ I ANG E L ECT RI C P OWER
3 9
超超临 界锅 炉受热面管新 型材 料 S u p e r 3 0 4 H 的性能研究
楼 玉 民 ,郑 宏 晔
( 国 网 浙 江 省 电力 公 司 电力 科 学 研 究 院 ,杭 州 3 1 0 0 0 8 ) 摘 要 :为 详 细 了解 目前 超 超 临 界 锅 炉 受 热 面 管 大 量 采 用 的 新 型 耐 热 材 料 S u p e r 3 0 4 H 不 锈 钢 的性 能 , 对 其 开 展 系 列 试 验 ,包 括 不 同 温 度 下 的 短 时 拉 伸 试 验 ,不 同 时 效 时 间 下 的拉 伸 试 验 、室 温 冲 击 试 验 、 材 料 相 结 构 分 析 、断 口扫 描 电镜 分 析 、高 温 长期 蠕 变 断 裂 性 能 试 验 ,服 役 炉 管 的 力 学 性 能 研 究 等 ,得 出S u p e r 3 0 4 H 耐热 钢 在模 拟 服 役 条 件 下 的性 能 退 化 情 况 和 组 织 结 构 演 变 规 律 。 关 键 词 :超 超 I 临界 ;锅 炉 ;S u p e r 3 0 4 H;力 学 性 能 ;组 织 结 构

超(超)临界发电机组用Super304H钢管关键制造工艺的分析

超(超)临界发电机组用Super304H钢管关键制造工艺的分析

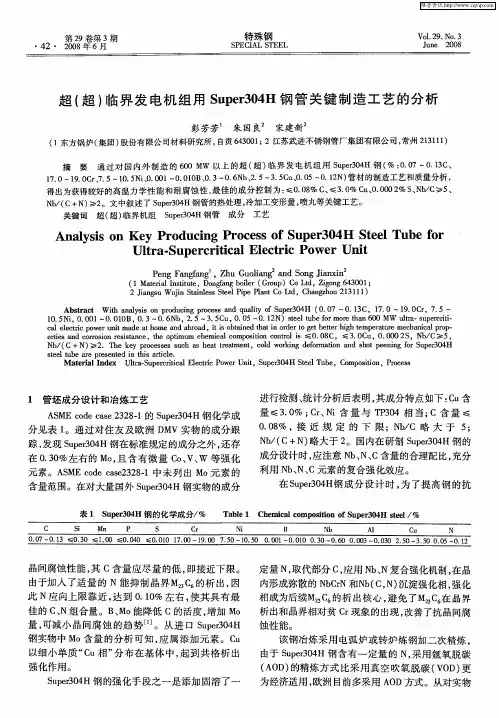

1 管坯成 分设 计和 冶 炼工 艺 A MEcd ae22 — 的 Spr0 H 钢化学 成 S oecs 3 81 ue34
进行检测、 统计分析后表明, 其成分特点如下 :u c 含 量 ≤3 0 ; r N 含 量 与 T 34相 当; .% C 、 i P0 C含 量 ≤ 00 % ,接 近 规 定 的 下 限 ;N / 略 大 于 5 .8 bC ;
关键词 超 ( 临界机组 超) S pr0 H钢管 ue 4 3 成分 工艺
An l ss 0 e o u i g Pr c s f S p r 0 S e lTu e f r a y i n K y Pr d c n o e s 0 u e 3 4H t e b 0 Ulr . up r rtc lElc rc P0 r Un t t a S e c ii a e t i we i
s e u e a e p e e td i i a t l . t lt b r r s n e n t s r ce e h i M a e i l n e Uh a S p r r i a l cr o r U i,S p r 0 t ra d x I r . u e c i e E e t c P we n t u e 3 4H t e u e t l i S e l b ,C mp st n r c s T o o i o ,P o e s i
N / C+N) 2 h e rcse u ha ett a e t cl okn eom t na dso enn rS pr0 H b( > I .T ek yp esssc sha et n , odw rigdfr a o htpe i f u e34 o r m i n go
彭芳芳 朱 国良 宋建新

电厂超超临界锅炉Super304钢焊接工艺

电厂超超临界锅炉Super304钢焊接工艺

了极 高 的许用 应力 。但 是合 金元 素 的增加 使得 液体 金
属 黏度 变 大 ,流 动性 变 差 ,给焊 接 操作 带 来 了困难 ; 另 外 .由于 个 别 管 排 的管 子 之 间仅 有 1 多mm间 隙 , 0 焊 接位 置 困难 ,焊接 时焊 工注 意力 稍不集 中就 会 产生 未熔 合 缺 陷。 同时 ,不锈 钢氧 化膜 耐高 温 ,焊接过 程
维普资讯
5 ・ 接质量控制与管理 ・ 8 焊

焊 接 技术
第3 7卷 第 3期 2 0 年 6 08 月
文 章 编 号 :0 2 0 5 2 0 )3 0 5 — 2 10 — 2 X(0 80 — 0 8 0
电 厂 超 超 临 界 锅 炉 S p r0 u e3 4钢 焊 接 工 艺
料 的焊 接 。 为此 ,公 司组 织 了技 术 熟 练 的焊 工 和 有
丰 富经 验 的 焊接 工 程 师 。成 立 了攻 关 小 组 ,从 理 论
2 焊 接 问题及 原 因分析
21 S p r0 钢及 焊接 材料 化学 成分 . u e3 4
到 实践 对 该 钢 种 的焊 接 工 艺 进 行 分 析 、研 究 ,解 决

n l M J
S i




C r I N i
『 C u
N I b


AM 10703 ≤ . I ≤ . SE .~ 1 0 l o0 00 5 3
≤ .4 j ≤.0 l 7~ . } .~ . 2 . J00 . 105 . 0 5 03 1010 7015 J .3 .~6 、~1 0 0 .9 5 00 5 5 2 00 0 02

超超临界机组新型不锈钢HR3C_Super304H运行后阶段性性能评价..

超超临界机组新型不锈钢HR3C_Super304H运行后阶段性性能评价..

后续工作
• SUP304H、HR3C运行2万及更长时间的 性能试验分析 • SUP304H、HR3C服役HR3C运行管向火侧 光学金相组织
Super304H金相组织
Super304H原始 管光学金相组织
Super304H运行管背 火侧光学金相组织
Super304H运行管向 火侧光学金相组织
维氏硬度(HV)
HR3C氧化皮形貌
(Fe,Cr)3O4尖晶石层 Cr2O3层 富Ni层氧化物层
Cr2O3层
Super304H运行管内壁氧化皮 元素面分布
试验项目
• • • • • • • 化学成分 室温拉伸 650℃拉伸 室温冲击 金相组织 维氏硬度 氧化皮成分和形貌
化学成分分析结果
元素 HR 3C运行管 ASME SA213 TP310HCbN min max C 0.063 0.04 0.10 0.08 0.07 0.13 Si 0.41 / 0.75 0.24 / 0.30 Mn 1.22 / 2.00 0.81 / 1.00 S 0.0032 / 0.030 0.003 / 0.010 P 0.012 / 0.030 0.007 / 0.040 Cr 25.43 24.0 26.0 17.55 17.0 19.0 Nb 0.37 0.20 0.60 0.49 0.30 0.60 Ni 18.93 17.0 23.0 8.73 7.50 10.5 N 0.26 0.15 0.35 0.11 0.05 0.12 Cu / / / 2.77 2.5 3.5
超超临界机组新型不锈钢 Super304H、HR3C运行后 阶段性性能试验研究
刘鸿国
华能玉环电厂
2009年4月 扬州
试验背景
• • • • 玉环电厂建设情况 超超临界机组选用的新材料 与其他在役在建机组材质差异 实验的目的

Super304H钢在日本的超临界、超超临界锅炉中已经应用

Super304H钢在日本的超临界、超超临界锅炉中已经应用

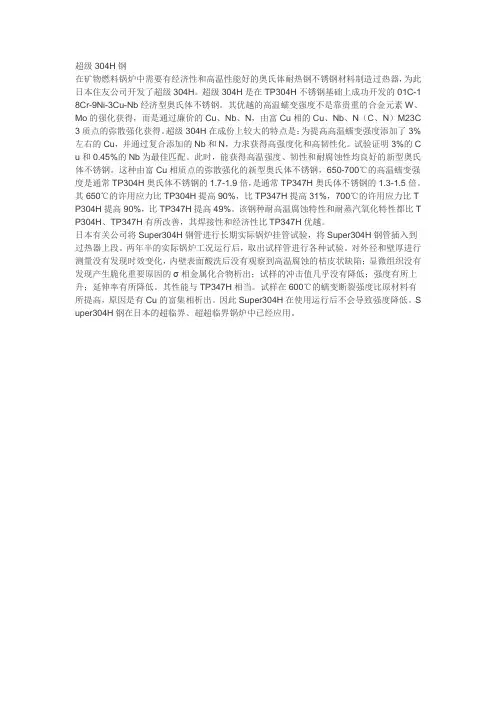

超级304H钢在矿物燃料锅炉中需要有经济性和高温性能好的奥氏体耐热钢不锈钢材料制造过热器,为此日本住友公司开发了超级304H。

超级304H是在TP304H不锈钢基础上成功开发的01C-1 8Cr-9Ni-3Cu-Nb经济型奥氏体不锈钢。

其优越的高温蠕变强度不是靠贵重的合金元素W、Mo的强化获得,而是通过廉价的Cu、Nb、N,由富Cu相的Cu、Nb、N(C、N)M23C 3质点的弥散强化获得。

超级304H在成份上较大的特点是:为提高高温蠕变强度添加了3%左右的Cu,并通过复合添加的Nb和N,力求获得高强度化和高韧性化。

试验证明3%的C u和0.45%的Nb为最佳匹配。

此时,能获得高温强度、韧性和耐腐蚀性均良好的新型奥氏体不锈钢。

这种由富Cu相质点的弥散强化的新型奥氏体不锈钢,650-700℃的高温蠕变强度是通常TP304H奥氏体不锈钢的1.7-1.9倍,是通常TP347H奥氏体不锈钢的1.3-1.5倍。

其650℃的许用应力比TP304H提高90%,比TP347H提高31%,700℃的许用应力比T P304H提高90%,比TP347H提高49%。

该钢种耐高温腐蚀特性和耐蒸汽氧化特性都比T P304H、TP347H有所改善,其焊接性和经济性比TP347H优越。

日本有关公司将Super304H钢管进行长期实际锅炉挂管试验,将Super304H钢管插入到过热器上段。

两年半的实际锅炉工况运行后,取出试样管进行各种试验。

对外径和壁厚进行测量没有发现时效变化,内壁表面酸洗后没有观察到高温腐蚀的桔皮状缺陷;显微组织没有发现产生脆化重要原因的σ相金属化合物析出;试样的冲击值几乎没有降低;强度有所上升;延伸率有所降低。

其性能与TP347H相当。

试样在600℃的蠕变断裂强度比原材料有所提高,原因是有Cu的富集相析出。

因此Super304H在使用运行后不会导致强度降低。

S uper304H钢在日本的超临界、超超临界锅炉中已经应用。

Super304H钢小管径焊口焊接工艺评定及应用

Super304H钢小管径焊口焊接工艺评定及应用

Super304H钢小管径焊口焊接工艺评定及应用摘要:本文介绍了Super304H钢小径管氩弧焊工艺的评定试验,以及Super304H焊接工艺应用于某电厂三期扩建工程2×600MW超超临界机组#5锅炉高温再热器的具体情况。

关键词:Super304H钢;焊接;工艺评定;现场应用一、Super304钢焊接概述Super304H钢是由日本住友金属株式会社和三菱重工在SA-213TP304H的基础上,通过降低Mn含量上限,加入约3%的铜、0.45%的铌和微量的氮,使该钢在服役运行时产生细小弥散、沉淀于奥氏体内的富铜相,并与其互相密合,从而达到高温强度、高温塑性及抗高温氧化的最佳组合。

据日本相关资料介绍,该钢在温度为650℃时的抗氧化性优于目前常用的SA-213TP304H和SA-213TP347H,相同条件下的氧化腐蚀深度仅为SA-213TP304H的一半,为SA-213TP347H的67%,由于Cu、Nb、N 的多元复合强化作用,其许用应力较SA-2l3TP347H高约20%以上。

主要应用于超超临界锅炉的高温再热器、高温过热器。

Super304H的化学成分及力学性能见表1、表2。

表1 Super304H钢和ASTM A213-TP304H钢化学成分比较(mass%)根据DL/T868-2004《焊接工艺评定规程》规定,Super304H钢属于C类Ⅲ级,作为首次应用的钢材,必须对其进行焊接工艺评定;工艺评定主要是对钢材做焊接工艺评定和焊工技能评定。

Super304H钢属于奥氏体不锈钢,合金含量高,严格控制层间温度和内部充氩保护是保证不过烧的必须条件,同时根据《焊接工艺评定规程》,Super304H钢焊前不需要进行预热,焊后也不需要热处理。

Super304H钢的焊接在焊工培训方面国内规范没有具体要求,但作为细晶强韧奥氏体不锈钢,Super304H钢具有对焊接工艺参数敏感的特点,重视焊前模拟练习及工艺参数的施焊监督是确保Super304H钢施焊质量的重要保证。

浅谈超超临界机组焊接技术

浅谈超超临界机组焊接技术作者:厉志磊来源:《城市建设理论研究》2013年第23期摘要:焊接质量是反映超超临界机组安装水平的重要标志之一,焊接质量的好坏直接决定机组是否能够优质、高效的达标投产。

本文以某电厂两台超超临界百万机组的安装工程为例,重点阐述了在超超临界机组安装过程中新材料的焊接技术要点。

关键词:超超临界机组焊接技术要点中图分类号:P755.1文献标识码: A 文章编号:1、引言超超临界锅炉技术于20世纪90年代初在欧洲问世,是目前国际上处于前沿的燃煤发电技术,具有煤耗低、环保性能好、技术含量高的特点。

随着我国把提高发电效率、加速发展洁净煤技术的超超临界机组作为我国可持续发展、节约能源、保护环境的重要措施,我国超超临界机组数量不断增加。

焊接质量是反应超超临界机组安装水平的重要指标之一,焊接质量的好坏直接决定机组是否能够优质、高效的达标投产,可以说焊接质量就是超超临界机组的质量核心。

2、电厂超超临界机组简介电厂新建两台1000MW机组,机组过热蒸汽出口压27.56MP,过热蒸汽出口温度605℃。

每台机组焊口约73000道,其中需镜面焊接的焊口就有1万余只,焊口集中,焊接空间狭小;水冷壁呈螺旋圈安装,焊口布置呈一定的角度,焊接、返修难度大,而且对变形的控制要求极为严格;采用众多新材料、新工艺,如T/P92、SUPER304H、HR3C等。

3、新材料的焊接技术要点3.1T/P92钢的焊接技术要点本工程大量采用了T/P92钢,如高温过热器、高温再热器及主蒸汽管道等。

T/P92钢是一种新型耐热钢,由于其高温持久强度高,主要用在超超临界机组高温、高压管道,所以在超超临界机组焊接施工中,如何在施工现场准确控制T/P92全过程的焊接工艺参数是确保机组长期、稳定运行的关键。

T/P92钢化学成分如下:表1T/P92钢化学成分(Wt%)C SiMnCr Mo VNbW NB S P0.07- ≤0.30- 8.50- 0.30- 0.15-0.041.50- 0.03- 0.001-≤0.010.020.13 0.50 0.60 9.50 0.600.25 0.092.00 0.070.006 ≤0.010.02T/P92型钢的焊接需要准确控制焊接线能量,在熔化良好的条件下不能采用过大的焊接电流,对厚壁管要求采用多层多道焊,焊层不应太厚,以便后焊道对前焊道产生良好的“回火”效应,焊接线能量应控制在20KJ/cm以内,焊道宽度不超过焊条直径的4倍,焊道厚度不超过焊条直径,宜控制在2.5~3mm以下。

发展超临界发电机组若干技术问题探讨

发展超临界发电机组若干技术问题探讨超临界发电机组是一种高效、节能的发电设备,随着人们对环境保护和能源利用效率的要求不断提高,其在能源行业中的应用也得到了迅速的推广和发展。

然而,在超临界发电机组的发展过程中,还存在一些技术问题亟待解决和探讨。

首先,超临界发电机组的高温高压工况给锅炉和汽轮机的材料性能提出了更高的要求。

尤其是对于锅炉来说,其需要承受更高的温度和压力,因此锅炉材料的耐高温、耐腐蚀和耐热疲劳性能需要进一步提高。

同时,对汽轮机也提出了更高的要求,需要开发更先进的高温合金材料,以满足高温高压条件下的运行要求。

其次,超临界发电机组的运行过程中会产生大量的热量,如何有效地回收和利用余热是一个技术难题。

尽管现阶段的超临界发电机组已经在余热利用方面做了很多工作,例如采用再循环系统和余热回收技术,但仍然需要进一步提高能源利用效率,减少排放。

此外,超临界发电机组在可再生能源领域的应用也面临一些挑战。

例如,太阳能和风能等可再生能源的波动性会给超临界发电机组的运行带来一定的不稳定性,需要通过合理的能量储存和调度技术来解决。

同时,可再生能源与超临界发电机组的协同运行问题也需要进一步研究和探索,以实现能源供给的灵活性和稳定性。

最后,超临界发电机组的大规模推广还面临着经济和环境等问题。

虽然超临界发电机组在能源利用效率和环保方面具有显著优势,但其建设和运行成本仍然相对较高。

因此,如何进一步降低成本,提高装机容量和综合效益,是一个亟待解决的问题。

综上所述,超临界发电机组在技术发展中面临的问题主要包括材料性能的提高、余热利用、可再生能源应用和经济环境等方面。

通过进一步的研究和探讨,相信这些问题将得到有效的解决,超临界发电机组的应用将更加广泛,并且对于能源行业的可持续发展将起到积极的推动作用。

超临界发电机组作为一种高效、节能的发电设备,具有很高的发电效率和较低的排放量,受到了广泛关注和重视。

在超临界发电机组的发展过程中,尽管取得了显著的成果,但还存在一些技术问题亟待解决和探讨。

电厂超超临界锅炉Super304钢焊接工艺

公司提供的焊接工艺参数范围很宽,覆盖的焊接 厚度范围较广,很难指导实际施工焊接。
综上所述可知,Super304钢合金含量较高、熔池 铁液流动性差、焊接位置困难,因此,焊接这种材料 时,对焊接参数、焊工操作技能以及焊口组对的要求 就更高、更严格,以下为笔者采取的具体工艺措施。
3 工艺措施 3.1 严格对口质量要求 3.1.1 坡口角度
S ≤0.030
Cr 17.0 ̄19.0
Ni 7.50 ̄10.50
Cu 2.5 ̄3.5
Nb 0.20 ̄0.60
N 0.05 ̄0.12
表2 TT- 304H焊丝化学成分
焊接方法
焊丝

Si
Mn


Ni

Cr
Cu
Mo
Nb

GTAW YT- 304H !2.4 0.10
0.23
3.20
0.001
0.004
16.16
58 ·焊接质量控制与管理· 文章编号:1002- 025X(2008)03- 0058- 02
焊接技术 第 37 卷第 3 期 2008 年 6 月

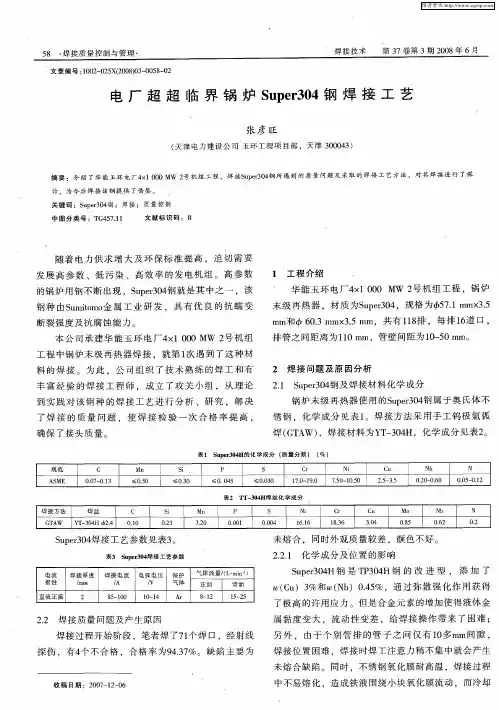

电 厂 超 超 临 界 锅 炉 Super 304 钢 焊 接 工 艺
张彦旺
(天津电力建设公司 玉环工程项目部,天津 300043)
摘要:介绍了华能玉环电厂4×1 000 MW 2号机组工程,焊接Super304钢所遇到的质量问题及采取的焊接工艺方法,对其焊接进行了探
采用管排整根充氩的方法,保护效果较好。为防 止高温区合金元素的氧化,在整个焊接过程中要进行 背面充氩保护。由于氩气密度较大,所以需从焊口下 部平焊位置开始焊接。但是随着焊口温度的升高,产 生热岛效应,氩气将从上部流出。此时正好停止焊 接,对下一道口进行打底,待前道焊口温度下降至室 温以后,再进行其余位置的焊接。 3.5 改进操作技术

某电厂超临界机组锅炉钢结构焊接质量控制

加 工制 作
某 电厂 超 临界 机 组 锅 炉钢 结 构 焊 接 质 量 控 制
王增 锋 秋 新任
404) 5 0 1 ( 冶 建 设 有 限公 司 , 州 九 郑
摘 要 : 电厂 锅 炉 钢 结 构 工 程 结 构 复 杂 、 程 量 大 , 构 件 质 量 为 1 0 , 成 的 钢 构 件 数 量 多 , 主 要 构 件 的 某 工 钢 10 0 t组 且
p o e sma a e n n t e wedn n iern ,sr twedn u l y,t e p oe tfn l o ltd s o h y r cs n g me to h lig e gn eig ti lig q ai c t h rjc ial c mpee mo科 克 斯公 司设 计 , 国内火 是
力发 电站 大型超 临界 “ 型 火焰机 组 。超 临界 机组 w” 与 亚临界 机组 相 比 , 热效 率提 高 Z , 年 可节 约标 ‰ 每
撑, 与钢柱构成 钢架 , 同将 锅 炉钢 架 全部 荷 载传 递 共
至基础 。典 型立面布置见 图 2 。




Om
/ \
) 啪 1 f 1删 I 【 1 1 x2 nS I 5nr I I
I H
00 0
图 2 锅炉 钢 架 结 构 立 面 布 置
图 1 工 程 整 体 结构 示 意
炉 顶钢 架 是承 受 锅炉 荷 载 的重 要部 分 , 由大 它
1 0 o s o a g u e fs e 1.An h e me r ie o h i o o e t e g h h mo n ft e 0 0 t n fa l r e n mb ro te 1 d t e g o t i sz f t e man c mp n n ,ln t ,t e a u to h c t ik pa e a e v r a g ,t ik e s o h t e lt s 1 0 mm. W ed h a r a me ta u t i lr e O t e h c l t r e y l r e h c n s f t e s e lp a e i 0 l e t te t n mo n s a g ,S h we d n u l y c n r li p r iu a l p r a t Th o g h e al d q a i o to ln i g,s rc o to ft e l i g q ai o to s a t lry i o t n . t c m r u ht ed ti u l yc n r l a nn e t p titc n r l h o
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

超超临界发电机组SUPER304H焊接过程控制探讨[摘要] super304h是一种新型的奥氏体不锈钢,目前已广泛应用于高参数、大容量的超超临界机组。

针对此材料的特点,分析了焊接过程中容易出现的各种缺陷及产生缺陷的原因,提出了焊接过程中需重点控制的事项。

[关键词] super304h焊接缺陷过程控制
1.引言
高参数、大容量超超临界发电机组因其具有较高的热效率和较低的污染物排放而备受青睐,而制造高参数、大容量超超临界锅炉必须要解决相应的材料问题。

super304h是住友钢铁公司开发的一种高温强度高、耐氧化、能长期服役、经济的奥氏体不锈钢,目前已在大容量超超临界机组锅炉中已经得到广泛的应用。

super304h 由于进入国内时间较晚,国内焊工对其性能了解不足,焊接质量一直难以达到较高的水平,由此带来了返修困难、工期延误、成本大量增加等问题。

以下对super304h焊接时容易出现缺陷及相应的过程控制措施进行探讨。

2.焊接时出现的缺陷及原因分析
2.1super304h焊接时主要出现的缺陷为未熔合、气孔、内凹、未焊透、根部成型不佳等,统计如表1。

2.2原因分析
2.2.1 施工人员
施工人员对于super304h材料接触较少,对其材料性能不了解,
没有熟练掌握其焊接特性。

2.2.2焊接母材
super304h钢是一种改良高碳18cr-8ni类不锈钢而开发出的新型奥氏体耐热钢。

与传统的tp304h类钢相比,其主要合金化措施是在材料中加入了大约3%铜,以及少量的铌和氮元素,使该钢在服役时产生微细弥散、沉淀与奥氏体内的富铜相,并与其互相密合[1];该富铜相与nbc、nbn、nbcrn和m23c6一起产生极佳的强化作用。

同时该钢提高了碳的含量范围;其它的微合金化还包括微量的铝和硼元素的加入。

该钢不含贵重的mo、w等贵重元素且其许用应力较目前常用的sa213tp347h高约20%[1],在锅炉上的应用能减薄钢管壁厚,降低锅炉制造成本。

其主要成分见表2[1]。

由于其cr、ni含量都较高,金属的流动性变差,增加了焊接时的难度。

2.2.3 焊接耗材
所使用的焊接材料(焊材、氩气)没有达到标准的要求。

2.2.4 焊接工艺
焊接工艺的正确性及是否能够得到彻底执行是保证super304h 焊接质量的关键,影响super304h焊接质量的工艺因素很多,如焊前清理、对口间隙、过程中清理检查、层间温度、充氩方式、焊接顺序等,任何过程都有可能影响焊接的最终质量。

2.2.5 环境
施工环境对焊接质量也会产生较大影响,如风、雨、雪、湿度
等。

3.控制措施
3.1人员控制
施工前对所有施工人员应进行详细的技术交底,介绍材料的特性、施工要求、注意事项等,焊工必须按照相关规定的要求取得相应的资质证书且在有效期内。

焊工在正式施焊前必须经过岗前练习和上岗考试,练习时使用super304h管材,进行各种位置的焊接练习,当练习焊口的合格率达到95%以上时进行上岗考试,考试合格后方可进入施工现场进行施焊。

3.2 材料控制
3.2.1 母材和焊接材料在焊接前需经过验收合格,包括质量证明书、外观检查、光谱分析等。

3.2.2 氩气应具有合格证且满足焊接规定的要求,在使用前应经过复测纯度合格。

3.3 工艺控制
3.3.1 焊前清理
3.3.1.1 管子对口前,坡口表面及坡口每侧10-15mm内外壁的油、漆、垢、锈等清理干净,直至发出金属光泽[2]。

对于super304h 打磨时需特别注意要将金属表面的一层致密的氧化膜去除,打磨时应使用不锈钢专用材料进行,见图1、图2。

3.3.1.2 坡口内及边缘20mm内母材无裂纹、重皮、坡口破损及毛刺等缺陷[2]。

图1 管子内壁清理图2 管子外壁清理
3.3.2 对口间隙
3.3.2.1 对口间隙变大大时,会增加焊接时的难度,容易出现未熔合缺陷。

但是由于super304h焊接的收缩量较大,对口间隙也不能过小,过小同样会出现未熔合甚至未焊透缺陷。

笔者通过现场实验确认,将对口间隙控制在3.2mm~3.8mm之间最为适合,容易保证焊接质量。

3.3.2.2 管子对口时一般应做到内壁平齐。

如有错口,错口值不得超过0.4mm[2]。

3.3.3 点固
点固可以采用搭桥法或打底直接点固法,当采用打底直接点固法进行点固时,应对点固焊缝进行仔细检查,确认无任何可见缺陷后方可进行后续工作。

3.3.4充氩方式
现有两种充氩方式可以采用:
对整根super304h管子进行充氩和在坡口处进行充氩。

3.3.
4.1 整根管子充氩
前期机组的根部保护基本采用整根管路进行充氩的方式在进行,但效果并不理想,容易引起气孔缺陷的产生。

通过分析和现场确认主要是由于管内存在水分或水蒸气引起,在进行整根管路充氩时由于管线较长很难将管内的空气及水蒸气全部排出,在打底过程中空气和水蒸气被带出坡口位置时会大大增加气孔出现的几率。

3.3.
4.2 坡口处进行充氩
可以在坡口两侧使用水溶纸设置密闭气室,使用自制的充氩气针在坡口处进行充氩保护。

这种充氩方式有如下两个比较突出的优点:
(1)大大减小了充氩区域的范围,减少了氩气的使用,提高充氩速度;
(2)由于充氩区域的减小,只要在设置气室前对坡口区域进行压缩空气吹扫,充氩过程中就能够保证充氩区域的氩气纯度,避免由于空气和水蒸气而影响根部打底质量。

3.3.5 焊接工艺参数
不锈钢在焊接过程中存在热裂倾向,应在应特别注意对于焊接热输入及层间温度的控制。

焊接电流是影响焊接质量的关键因素,电流过小不能是母材充分熔化,形成未熔合;电流过大,则容易使焊缝氧化。

经过试验得知,打底电流控制在75~90a,填充盖面电流控制在80~95a之间较为合适(使用镍基焊丝)。

3.3.6 打底顺序
如果按照6点起弧,12点熄弧的方式进行打底焊接,可能会出现在12点位置焊缝成型不良且根部无光泽,因为:由于super304hni 含量较高,熔敷金属的流动性很差,在12点位置进行接头难以保证根部成型;封口时,需拔掉充氩气针,此时12点位置的氩气浓度最低,在此位置收弧对根部质量不利。

为了得到良好的根部焊缝,应该避免在12点位置进行接头或收
弧操作,采用如下的焊接顺序:
焊接时先焊接10~1点(或11~2点)的焊缝,然后从6点位置开始焊接,最后封口在10点(或2点)位置,见图3。

图3打底焊接顺序
3.3.7 接头处理
每一焊接接头前,两层之间的厚度差都比较大,基本上为焊层厚度。

如接头部位不进行打磨,则前端焊缝难以完全熔化从而形成未熔合缺陷,或者在rt检验时接头处出现高低差。

因此接头前可将前一段焊缝的收弧部位磨薄,这样在进行接头焊接时前段焊缝能够与新焊缝熔合,焊接时先厚再薄,使接头位置与焊缝达到同样厚度,从而可以有效的避免未熔合缺陷的产生。

3.3.8 层间温度控制
焊接过程中应对层间温度进行实时测量,确保层间温度不高于规定的上限温度,焊接时可以多道焊口同时焊接已提高劳动效率。

3.4 环境控制
施焊时,如遇以下情况应停止焊接[2]:
gtaw时,风速超过2m/秒并且无防风措施;
焊接电弧1m范围内相对湿度大于90%且无除湿措施;
焊件表面潮湿、覆盖有冰雪或下雨、下雪期间焊工及焊件无保护措施;
3.结束语
通过对以上各方面的技术控制,使得super304h焊接质量得到
了明显的提高,合格率达到了99%以上,且培养了一批合格焊工,加快了工程建设速度,降低了施工成本,取得了明显的社会效益和经济效益。

参考文献:
[1] 孙玉梅,邹小平.super304h不锈钢锅炉管评述[j].锅炉技术,2007,38(1):52-56.
[2] dl/t869-2004《火力发电厂焊接技术规程》[s].中华人民共和国国家发展和改革委员会,2004.。

相关文档
最新文档
