第十三章《电路初探》单元测试卷 2021-2022学年九年级苏科版物理上册(word版含答案)
1 2021-2022学年九年级苏科版物理上册第十三章《电路初探》单元测试卷
一、单选题
1．如图所示，铅笔是由以下几种材料制成，通常情况下属于导体的是（ ）
A．木材、橡皮 B．木材、金属 C．石墨、金属 D．石墨、橡皮
2．下列说法中，正确的是（ ）
A．电路中，开关必须接在电源正极和用电器之间，开关才能控制用电器
B．绝对不能把电池的正极和负极直接用导线连起来
C．路灯是依次排成一列安装的，它们必定都是串联的
D．用一开关控制两盏灯，使它们同时亮，同时灭，这两盏灯一定是串联的
3．关于电流的方向，以下说法正确的是（ ）
A．自由电子定向移动的方向就是金属导体中电流的方向
B．自由电荷定向移动的方向就是电流的方向
C．负电荷移动的方向与电流的方向相反
D．正电荷定向移动的方向规定为电流的方向
4．如图所示电路，闭合开关1S、2S，下列对电路的分析正确的是（ ）
A．1L与2L串联 B．当开关2S断开时，电流表2A的示数变小
C．当开关2S断开时，通过1L的电流变小 D．电流表1A测1L的电流
5．如图所示的四个电路中，闭合开关S后，电压表直接测出灯L1两端电压的电路图是（ ）
A． B．
C． D． 2 6．如图甲所示电路，闭合开关 S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡 L1 和 L2 的电流分别为（ ）
A．1.54A 0.3A B．0.3A 1.2A C．1.2A 0.3A D．0.3A 1.5A
7．某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。当电源开关S1闭合时，指示灯亮起；人站在平衡车踏板上，开关S2自动闭合时，电动机才能启动，开始运动；紧急情况时，S1自动断开，电动机停止工作。下列电路图中符合上述要求的是（ ）
A． B． C． D．
8．在如图所示的电路中，下列分析不正确的是（ ）
A．只闭合1S时，1L发光、2L不发光，1A测1L的电流，2A无示数 3 B．只闭合3S时，1L、2L都发光，1A、2A的示数相等
C．闭合1S、2S时，1L、2L都发光，1A有示数，2A无示数
D．闭合1S、3S时，1L、2L都发光，1A、2A均有示数
9．楼道里，夜间电灯总是亮着会浪费电能。小明利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走去发出声音时，自动闭合，无人走去没有声音时，自动断开）设计了如图所示的电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（ ）
A．
B．
C．
D．
10．如图所示电路，电源电压不变，闭合开关 S，两灯均发光。过一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A．灯L1断路 B．灯 L2断路 C．灯L1短路 D．灯 L2短路
4
二、填空题
11．有一款新型充电宝带有手电筒功能，手电筒的LED灯发光时，充电宝相当于电路中的________，给充电宝充电时，充电宝相当于电路中的________；LED灯具有________的性质。
12．干燥的秋天，脱下毛衣后，用手臂靠近小泡沫块，小泡沫块就会粘到手臂上，这是因为干燥的手臂与毛衣________后带电，而带电体具有________的性质。若手臂带负电用手臂接触不带电的验电器金属球，则金属球与手臂之间瞬间电流方向是________（选填“A：手臂到金属球”或“B：金属球到手臂”）。
13．如图所示电表使用时应与被测电路______（选填“串联”或“并联”），______（选填“可以”或“不可以”）将它的正负接线柱分别与干电池的正负极直接相连。
14．用电流表测量小灯泡的电流时，电流表的示数如图所示，则所选量程的最小刻度为______安，这时通过小灯泡的电流为______安，通电10秒钟，通过灯丝的电荷量为______库。
15．如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯1L中的电流是___________A，电灯2L中的电流是___________A，干路电流是___________A。
16．为实现接在同一电路中的两灯既可串联又可并联，小明和小芳分别设计了如图甲、乙所示的电路。甲图中，闭合开关______时，两灯并联；乙图中，当开关1S打到______（a或b）且2S______时，两灯可串联。对比甲、乙两图的结构可知，______（小明/小芳）的电路设计不会造成短路。 5
三、作图题
17．（1）按照图所示的电路图，将图中各个元件连接起来。
（2）按照图所示的实物图，画出对应的电路图。
18．如图甲所示，公交车后门左右扶杆上各装有一个有色按钮，每一个按钮相当于一个开关；当乘客按下任一按钮，驾驶台上的指示灯都亮，提醒司机有人要下车；请你根据上述信息在图乙画一个电路图实现目标。 6
四、实验题
19．在“探究串联电路的电流特点”的实验中，小虹选用两个不同的小灯泡组成了如图甲所示的串联电路，用一个电流表分别接在a、b、c处测量电流。
（1）她先把电流表接在a处，当刚正确连接完所有的导线，两个灯泡立即发光，电流表指针偏向零刻度线左方，其原因是连接电路时开关未断开和________。
（2）她排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流为________A。
（3）连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”。
方法 操作 现象 结论 方法是否可行
方法1 把其中一灯泡从灯座中取下 另一灯熄灭 两灯一定是串联 ________
方法2 把其中一根导线断开 两灯熄灭 两灯一定是串联 ________
（4）她测量出a、b、c三处的电流，又改变灯泡的规格进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，她发现三处的测量值有差异。下列分析正确的是____。
Ia/A Ib/A Ic/A
0.16 0.15 0.14
A．可能是因为测量误差造成的
B．是因为没有对电流表调零造成的 7 C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中，电流越来越小
（5）然后归纳总结得出结论：串联电路中________。
20．图甲是“探究串联电路的电压关系”的实验。
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；
（2）根据图甲连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了______（选填“短路”或“开路”）；
（3）排除故障后，重新闭合开关，电压表指针偏转幅度较小，如图乙所示，为了使测量结果更准确，接下来应该______；
（4）测出L1两端的电压后，应该断开开关，拆下电压表，改装在B、C之间，测量L2两端的电压。但某同学认为这样操作太麻烦，只需将与A点相连的导线改接到C点即可。老师指出该同学的办法是错误的，原因是______。
五、计算题
21．如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V；当S1、S3断开，S2闭合时，电压表的示数为3V。求：
（1）电源电压。
（2）当S1、S3闭合，S2断开时，电压表的示数。
22．如图甲所示的电路，闭合开关S后，电流表A1、A2的示数分别如图乙所示，电压表的示数为4.5V。求：
(1)通过灯L1、L2的电流；
(2)灯L1两端的电压。 8
23．在如图所示的电路中，L1和L2是两个不同规格的灯泡。问：
（1）只闭合S1时，若电流表A的示数为0.6 A，则通过L1和L2的电流分别是多少？
（2）只闭合S2时，若电流表A的示数为0.2 A，则通过L1和L2的电流分别是多少？
（3）当闭合S1和S3时，若电流表A的示数为0.9 A，通过L1的电流为0.6 A，则通过L2的电流是多少？
9 参考答案
1．C2．B3．D4．B5．C6．C7．A8．D9．A10．A
11．电源 用电器 单向导电
12．摩擦 吸引轻小物体 B
13．并联 可以
14．0.02 0.26 2.6
15．1.28 0.52 1.8
16．1S、3S a 断开 小芳
17．（1） （2）18．
19．电流表的正负接线柱接反了 0.22 可行 不可行 A 电流处处相等
20．不相同 开路 断开开关，电压表换用0～3V的量程 电压表的正负接线柱接反了
21．(1)9V；(2)9V
22．(1)0.24A；0.96A；(2)4.5V
23．(1)0.6A，0；(2)0.2A，0.2A；(3)0.3A 10
2019-2020年九年级物理上册 第十三章 电路初探单元综合练习 苏科版
2019-2020年九年级物理上册 第十三章 电路初探单元综合练习 苏科版
班级 姓名 学号
一、选择题（每题2分，共24分）
序号 1 2 3 4 5 6 7 8 9 10 11 12
答案
1、下列几个实际电路中，用电器可能是串联的是 （ ）
A、马路上的路灯 B、节日装饰用的小彩灯
C、家庭中的电灯、电风扇等用电器 D、电冰箱中的照明灯泡和电动机
2、教室里的空调正常工作时的电流大约为以下的哪个数值 （ ）
A、650μA B、6.5mA C、650 mA D、 .5A
3．如图所示的电路中，正确的是 （ ）
4、如图所示，家庭照明灯的一种按键开关上常有一个指示灯。在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置。根据这种按键开关的控制特性，能正确表示照明灯（甲）和指示灯（乙）连接方式的电路图是图中的 （ ）
5．如图甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是 （ ）
6、一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图6所示的电路中，你认为符合上述要求的是 （ ）
7、如果想用电流表测量电路中通过灯泡L1电流，下列电路图中正确的是 （ ）
2021-2022学年北师大版九年级物理第十三章电功和电功率同步测试试题(含解析)
九年级物理第十三章电功和电功率同步测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（ ）
A．本次探究实验中没用到控制变量法。
B．通电后，甲图中A，B电阻产生的热量之比是1：2
C．为了探究电热与电阻的关系，应该选择乙实验
D．通电时间相同时，甲装置中左边U形管的高度差更大
2、下图是做电学实验时所用电路的一部分，根据图中两表的示数，一定可以测出灯泡（ ） A．正常发光时的电阻 B．实际电功率
C．消耗的电能 D．产生的热量
3、如图所示，电源电压保持9V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“50Ω 1A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（ ）
①电流表示数允许的变化范围为0.3~0.5A
②电阻R1消耗电功率允许的变化范围为0.225W~0.9W
③滑动变阻器R2允许接入电路阻值的变化范围为8Ω~50Ω
④电路消耗总电功率允许的变化范围为1.35W~2.7W
A．只有①和④ B．只有②和④ C．只有②和③ D．只有①和③
4、家庭电路中，造成人体发生触电事故的原因是（ ）
A．人体带来了电 B．有电流通过人体
C．有电压加在人体上 D．通过，人体的电流超过安全值
5、在探究“电流通过导体产生的热量与哪些因素有关“的实验中，某同学采用了如图甲乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（ ）
第十五章电流和电路章末测试卷2021—2022学年人教版九年级物理全一册(word版含答案)
第十五章 电流和电路 章末测试卷
一、单选题
1．用丝绸摩擦过的玻璃棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（ ）
A．摩擦过程使丝绸和玻璃棒上产生了电荷
B．丝绸的原子核束缚电子的能力比玻璃棒更强
C．验电器箔片张开是因为两箔片带了异种电荷
D．金属箔的张角越大说明验电器所带的电荷量越少
2．将一根带正电的玻璃棒靠近一个用绝缘细线悬挂的不带电轻质金属球，玻璃棒与金属球始终不接触，关于金属球静止时及两侧所带电情况的示意图，下列最合理的是（ ）
A． B．
C． D．
3．如图甲所示，用毛皮摩擦过的橡胶棒去接触不带电的验电器A，A的金属箔片张开；再用C棒去同时接触A、B验电器的金属球，如图乙所示，发现A的金属箔片张角变小，B的金属箔片由团合变为张开。下列说法正确的是（ ）
A．验电器的原理是异种电荷相互吸引
B．毛皮摩擦橡胶棒的过程中，电子由毛皮转移到橡胶棒
C．C棒与其手柄D均为导体
D．当C棒同时接触A、B验电器的金属球时，C棒中瞬间电流的方向从A流向B
4．关于电路的知识，下列说法中错误的是（ ）
A．马路上的路灯总是同时亮，同时灭，路灯一定要串联
B．金属中的电流方向跟自由电子移动的方向相反
C．铁、盐水、石墨等常温下都是导体
D．短路时可能把用电器烧坏
5．下列物品中，通常情况下属于绝缘体的是（ ）
A．陶瓷杯 B．食盐水 C．钢汤匙 D．铜管
6．一位同学在使用电流表测电流时，发现指针向左边没有刻度的一方偏转，出现这一现象的原因是（ ）
A．电流表的量程选错了 B．电路中的电流过小
C．电流表正负接线柱接反 D．电流表被短路
7．关于静电现象，下列说法中确的是（ ）
A．因为带电体有吸引轻小物体的性质，摩擦后的梳子能吸引细水流
B．细线悬挂的两个泡沫小球互相吸引，则两小球一定带有异种电荷
C．用毛皮摩擦过的橡胶棒会带上负电，在这过程中橡胶棒失去了电子

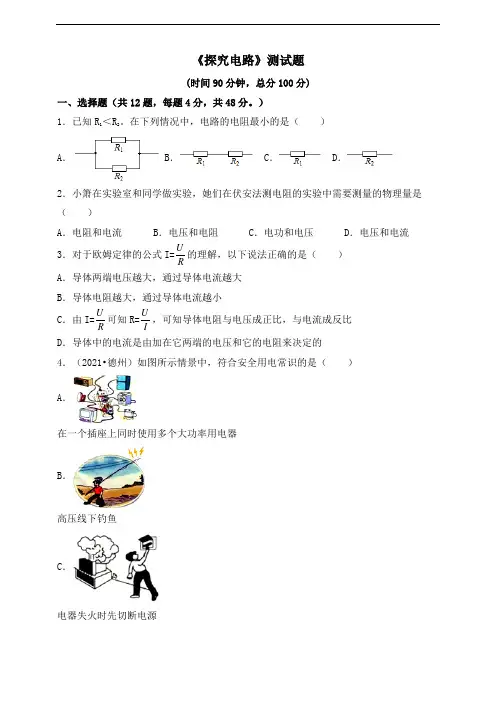

第十五章探究电路 单元测试题2021-2022学年沪科版物理九年级全一册(word版含答案)
《探究电路》测试题
(时间90分钟，总分100分)
一、选择题（共12题，每题4分，共48分。）
1．已知R1＜R2。在下列情况中，电路的电阻最小的是（ ）
A． B． C． D．
2．小箫在实验室和同学做实验，她们在伏安法测电阻的实验中需要测量的物理量是（ ）
A．电阻和电流 B．电压和电阻 C．电功和电压 D．电压和电流
3．对于欧姆定律的公式I=RU的理解，以下说法正确的是（ ）
A．导体两端电压越大，通过导体电流越大
B．导体电阻越大，通过导体电流越小
C．由I=RU可知R=IU，可知导体电阻与电压成正比，与电流成反比
D．导体中的电流是由加在它两端的电压和它的电阻来决定的
4．（2021•德州）如图所示情景中，符合安全用电常识的是（ ）
A．
在一个插座上同时使用多个大功率用电器
B．
高压线下钓鱼
C．
电器失火时先切断电源
D．
用湿手将插头拔下来
5．温度一定的情况下，下列说法正确的是（ ）
A．一个5Ω的电阻加在其两端的电压越大，这个电阻的阻值越大
B．一个5Ω的电阻通过它的电流越小，这个电阻的阻值越小
C．一个5Ω的电阻与加在其两端的电压，以及通过它的电流有关
D．一个5Ω的电阻其两端的电压与通过其电流的比值不变
6．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（ ）
A．2：1 B．1：2 C．2：9 D．9：2
7．下列电路中，电路总电阻最小的是（已知R1＜R2）（ ）
A． B． C． D．
8．夏季即将来临，为确保学校用电安全，安全部门对学校的供电线路进行彻底排查，发现从变压器到实验楼的电线不符合规格，原因是用镀铜的铝芯冒充铜芯，这种电线的电阻偏大，存在安全隐患，导致电阻偏大的原因是（ ）
A．夏季环境温度高
B．铝的导电性能不如铜
C．镀铜影响铝芯导电性能
D．变压器到实验楼太远导致电线的长度过长

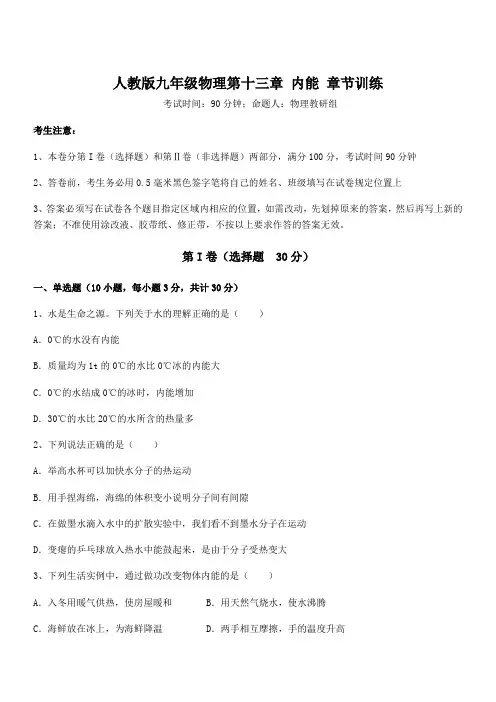

2021-2022学年人教版九年级物理第十三章 内能 章节训练试卷(含答案详细解析)
人教版九年级物理第十三章 内能 章节训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、水是生命之源。下列关于水的理解正确的是（ ）
A．0℃的水没有内能
B．质量均为1t的0℃的水比0℃冰的内能大
C．0℃的水结成0℃的冰时，内能增加
D．30℃的水比20℃的水所含的热量多
2、下列说法正确的是（ ）
A．举高水杯可以加快水分子的热运动
B．用手捏海绵，海绵的体积变小说明分子间有间隙
C．在做墨水滴入水中的扩散实验中，我们看不到墨水分子在运动
D．变瘪的乒乓球放入热水中能鼓起来，是由于分子受热变大
3、下列生活实例中，通过做功改变物体内能的是（ ）
A．入冬用暖气供热，使房屋暖和 B．用天然气烧水，使水沸腾
C．海鲜放在冰上，为海鲜降温 D．两手相互摩擦，手的温度升高 4、下列实例中，不能用来说明“分子在不停地运动”的是（ ）
A．马路上尘土飞扬
B．进医院能闻到消毒水的气味
C．打开香水瓶，能闻到香味
D．煮汤时加点盐，汤就有了咸味
5、下列说法，正确的是（ ）
A．0℃的冰块，内能为零
B．内能不相等的两物体间一定会发生热传递
C．温度高的物体，内能一定大
D．发生热传递时，内能有可能从内能小的物体向内能大的物体转移
6、有关内能、热量和温度，下列说法正确的是（ ）
A．温度高的物体，含有的热量一定多
B．物体吸收热量，温度不一定升高
C．热量总是从内能大的物体传递给内能小的物体

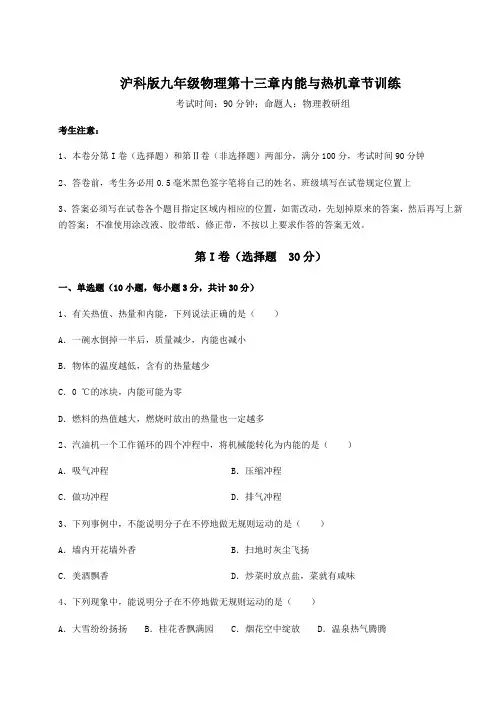

2021-2022学年基础强化沪科版九年级物理第十三章内能与热机章节训练试题(含详解)
