【九年级】2021九年级物理上册第十三章电路初探单元测试(新版苏科版附答案
【九年级】2021九年级物理上册第十三章电路初探单元测试（新版苏科版附答案
电路初探
一、 多项选择题（每题2分，共24分）
1．如图（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220v。则如图（乙）所示电路中，与之对应的是（ ）
2.以下是小华在观察和分析他周围的一些电路后做出的判断。其中，错误的是（）
a．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
b、 道路两侧的路灯晚上同时亮，早上同时熄灭。它们串联在一起
c.楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
d、 照明灯具和其他电器应安装在普通家庭中。它们在使用时不会相互影响。它们是并联的
3．如图所示的电路中，开关只控制灯l2的电路是()
4.“曝光盒”中有两个用于冲洗照片的红色和白色灯泡，盒外有两个开关S1和S2。根据需要，当S1首先关闭时，只有红灯L1点亮，然后当S2关闭时，红灯L1和白光L2都点亮；要求在S1关闭前，即使S2开启，L2也不会发光。以下根据上述要求设计的电路图是正确的（）
5．用导线将灯泡、干电池、开关连接起来，闭合开关，发现灯不发光，过一会儿，干电池发热，这个现象的电路故障是（ ）
a、 断路B.灯泡损坏C.短路D.无法判断
6．下列家用电器在正常工作时，通过的电流最大的是（ ）
7.以下陈述中正确的一项是（）
a．在串联电路中，电流表的位置越靠近电源正极，测得的电流越大
b、 电流表可在电路中串联或并联使用
c．两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的 d、 使用电流表的两个量程测量同一电器的电流，测量读数必须相同
8．如图的电路中电表连接正确的是（ ）
9.在图中所示的电路中，当开关S闭合时，两个灯都将正常点亮。如果灯L1的灯丝在某个时间突然熄灭，则以下语句中正确的灯丝为（）
a．两只电流表示数均变小 b．两只电流表示数均变大
c、 两个当前表示形式变为相等的D。两个当前表示形式保持不变
10．如图所示，若闭合开关s，在下列判断中正确的是（ ）
a、 电压表烧坏了B.电流表烧坏了
c．灯泡被烧坏 d．不会发生故障
11.在图中所示的电路中，电源电压保持不变，闭合开关s，电路工作正常。经过一段时间后，发现其中一个电压表示该数字变大，然后（）
a．灯l1的灯丝可能已烧断 b．灯l1亮度可能不变
c、 灯L2可能开路D.灯L2可能短路
12．如图所示电路，电源电压保持不变，三只电表均完好．开关s闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是()
a、 电压表V1显示为零，灯L1开路
b．电压表v1示数为零，灯l1短路
c、 电流表a显示为零，灯L2开路
d．电流表a示数为零，灯l2短路
二、 填空（每项1分，共30分）
13．如图是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮、或一齐灭.
① 一些学生说这两个灯泡是串联的。你的意见是什么；简要原因：。
②不打开盒子，也无任何辅助器材，如何证明你的上述看法。简要说明你的操作方法及结论：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
14.一种仪器的电路如图所示，其中带有金属细杆的金属滑块m与两侧的金属弹簧连接并连接到电路中，金属块m和弹簧套在光滑的绝缘水平细杆上。仪器现在安装在汽车上。当汽车启动时，它会亮起（填写“红灯”或“绿灯”）；当汽车急刹车时，它会亮起（填写“红灯”或“绿灯”）。
15．如图是简化了的电冰箱的电路图。图中m是压缩机的电动机，l是电冰箱内部的照晚灯。当电冰箱接入电路后，关闭了电冰箱的门时，开关s1与s2的状态是＿＿＿＿＿＿＿＿；当又打开正在工作的电冰箱门时，开关s1与s2的状态是＿＿＿＿＿＿＿＿＿＿＿。
16.如图所示，要串联两个灯，关闭开关；关闭开关S1和S3并连接两个灯；为避免短路，开关不能同时闭合。
17．生活中经常使用的小彩灯是＿＿＿（“串”、“并”）联的。如图所示，有一种节日彩灯上有50只相同的小灯泡，接到照明电路中，50只小灯泡都发光，如果电源插头处的电流为200ma，那么，通过每只小灯泡的电流是＿＿＿a，每只小灯泡两端的电压为＿＿＿v。
18.当使用安培计测量电路中的电流时，应将安培计连接到被测电路。如果使用电流表的“0.6”和“-”端子连接到电路上，电流应从电极进入电流表。当用电压表测量电路两端的电压时，电压表应与被测电路相连。
19．芳芳做“用电流表测电流”的实验，电路连接正确。闭合开关后，电流表的示数如图所示。由此可以确定实验中的问题是＿＿＿＿＿＿＿＿＿＿＿＿＿，要使实验结果更为精确应＿＿＿＿＿＿＿＿＿＿＿＿＿，电流表的示数为＿＿＿。
20.如图所示，电源电压保持不变，开关S1闭合。如果开关S2再次闭合，则指示变大，小灯泡L1的亮度（填写“增强”、“减弱”或“不变”）。
21．如图所示，甲是＿＿＿＿，乙是＿＿＿＿，可组成两个小灯泡的并联电路。（填“小灯泡”或“电流表”）
22.学生在“用电流表测量电流”实验中使用的电路如图a所示。学生根据电路图正确连接电路并打开开关s后，电流表A1和A2的指针位置如图B所示。此时灯泡L1的指示为a，灯泡L2的电流为a。
23．某同学连成如图所示电路，电池组的电压是6v，两个小灯泡的额定电压都是6v，开关s闭合后，灯l1亮，l2不亮，电压表和电流表都有示数。由此可以做出判断：灯l2处可能是＿＿＿＿(填“断路”或“短路”)。在原电路的基础上，只改动一处，就可以判断灯l2是否真的损坏。请简述你采用的方法＿＿＿＿＿＿＿＿，并做出判断：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
24.如图所示，a是电压表负极端子的引线。开关S闭合后，当a连接到B时，电压表的指示为6V，当a连接到D时，电压表的指示为1.5V，当a连接到C时，电压表的指示为V，灯L1两端的电压为V，灯L2两端的电压为V。 三、作图题(第25题3分，第26题3分，第27题4分，第28题5分，共15分)
25.火车两节车厢之间有两个厕所。只有当两个厕所的门关闭（每个门相当于一个开关）时，车厢内标志上的指示灯才会亮起，标志上会显示“厕所已被占用”字样，提醒乘客两个厕所都有人。请将图中的元件符号连接成符合上述设计要求的电路图。（在答题纸上画出原图）
26．如图甲所示的电池盒，盒外有三个接线柱a、b、c；盒内有三个5号电池插槽，六个接线柱a、b、c、d、e、f；部分连接好的导线已画出，如图乙中虚线所示．选接盒外不同接线柱，可从该电池盒获得1.5v、3v、4.5v三种输出电压.请你在图13乙的虚线框内，用笔画线代替导线将三节干电池(用元件符号表示)连接起来，组成一个符合实际的电源，并满足下列要求：
（1） AB之间的电压为1.5V（a为负，B为正）；
(2)bc间电压3v(b为负极，c为正极)；
（3） 交流电压为4.5V（a为负，C为正）
27．在“用电流表测电流”的实验中，某同学连接的电路如图昕示。
（1） 关闭开关，观察灯泡L1和L2的发光是否正常。
(2)针对上述现象，该电路存在的问题是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（3） 请只更改原图纸上的一根电线，以便两个电流表分别测量主路和支路的电流。（画笔上的“X”应改为“画线”。
28．请你仔细观察如图所示实物电路
（1） 在图中只添加一根导线，使物理电路成为并联电路。
⑵在图中只改动一根导线的一端，使实物电路成为串联电路。要求：在被改动的导线上画“×”，然后画出改动的导线。
四、 实验探究题（问题29得9分，问题30得8分，问题31得8分，总共25分）
29．把铜片和铁片插到菠萝中，就成为一个水果电池。
（1） 正极是铜还是铁？写下你的判断：
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
⑵ 使用其他不同的金属或水果制作水果电池。在水果电池中，哪两种金属用作电极，哪种水果的电压最高？一名学生通过实验获得了以下实验数据： 电极水果
正反两面菠萝苹果猕猴桃
铜铝0.2v0.1v0.08v
铜铁0.1v0 05v0。06
铝铁0.02v0.01v0.05v
你的实验结论是正确的。
⑶在探究的过程中，有同学提出猜想水 果电池的电压可能与：
① 两个金属板之间的距离是相关的；
②两金属片插入水果中的深度有关。
请设计一个实验来研究水果电池的电压是否与插入水果的两块金属片之间的距离有关。
要求：写出实验步骤
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
⑷如果设法用自制水果电池为小灯泡供电，为了使小灯泡的亮度明显一些，你可以怎样做?＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿(说出一点即可)。
（5） 目前，乱扔废电池的现象非常普遍。针对这一现象，请向相关部门提出两条合理化建议：。
30．为了验证并联电路的电流特点，小薇设计了如图所示的电路进行实验。
（1） 当电路处于连接状态时。
（2）小薇先将电流表接在l1所在的支路，闭合开关后，观察到灯l2发光，但灯l2不发光，电流表的示数为零，电路可能存在的故障是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
（3） 排除故障后，她测量了L1、L2分支和主干道上的电流，分别为I1、I2和I。电流表示如图a、B和C所示。可以读出：I1=0.5A，I2=a，I=a。根据测量结果，在允许的误差范围内，您认为主电路电流和并联电路中每个分支电流之间的关系为：。（写下关系）
（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
31.图（a）显示了小明“探索串联电路中电压之间关系”的实验电路图。 (1)实验步骤
a、 如图（a）所示连接电路。在关闭开关之前，应将滑块P放置在开关的末端。
b．滑片p移到适当位置，用电压表测出定值电阻r0两端的电压u1。
c、 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
d．保持滑片p不动，用电压表测出a、b两点之间的电压u。
e、 移动滑块P的位置，重复步骤B、C和D两次。
2020-2021学年苏科版初中物理九年级上册：第十一章 简单机械和功 单元测试 (含答案)
初中物理 九年级上册 1 / 14 第十一章综合测试
1.小华同学在做探究杠杆平衡条件的实验。
（1）在探究“杠杆平衡条件”的实验中，若杠杆在使用前左右低，应将杠杆左端的平衡螺母向________调节，使杠杆在________位置平衡，也是为了方便对________的测量；
（2）小华将四个重力均为0.5N的钩码挂在杠杆左端A点后，将弹簧测力计钩在杠杆B处的细线上（如图中所示），要使杠杆平衡，且弹簧测力计的示数最小，则小华应沿________方向拉弹簧测力计，如果将测力计沿图中虚线方向拉，仍保持杠杆在如图中位置平衡，则测力计的示数将________（选填：“变大”、“不变”、或“变小”）；
（3）小明和小华只做一次实验就对实验数据分析后得到的结论是：动力动力臂阻力阻力臂。你认为他们这样就得出结论是否合理？________；简述理由：________。
2.“探究杠杆的平衡条件”实验
①如图甲所示，为了使杠杆在水平位置平衡，应把杠杆右的平衡螺母向________（选填“左”或“右”）调节；
②如图乙所示，保持杠杆水平位置平衡，测力计从a位置转到b位置，其示数将________（选填“变大”、“变小”或“不变”） 初中物理 九年级上册 2 / 14 ③在实验中，改变力和力臂的大小得到多组数据的目的是________（填序号）
A.使测量数据更准确
B.多次测量取平均值减小误差
C.避免偶然性，使实验结论具有普遍性
3.对于杠杆的原理，我国古代也很注意研究，在古书《墨经》中就对杆秤作了科学的说明。某物理小组探究如图所示的一杆秤，通过观察和测量知道：杆秤上标有刻度，提纽在B点，秤钩在A点，O点为刻度的起点（为零刻度点，在B点左侧）。用刻度尺量出1OAl，2OBl。
（1）秤钩不挂重物时，秤砣挂在O点时杆秤平衡，则重心C应在B点的________侧（选填“左”、“右”或“不确定”）。设该杆秤秤砣的质量为m，则杆秤自身重力（不含秤砣）和它的力臂的乘积是________。

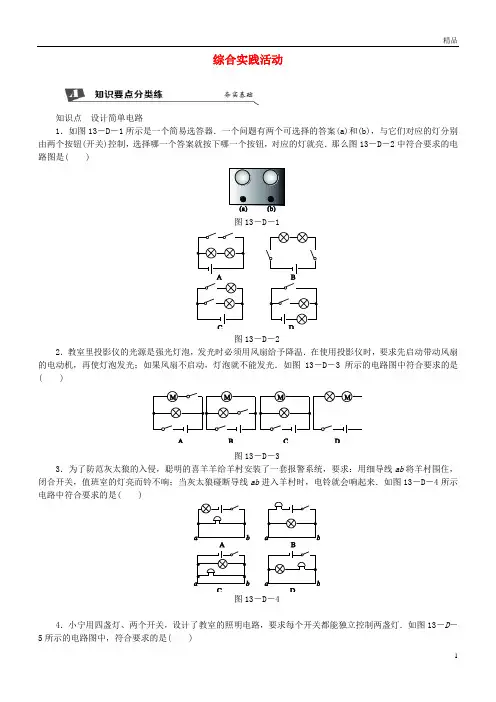

2019九年级物理上册第十三章电路初探综合实践活动练习(含解析)(新版)苏科版
精品
1 综合实践活动
知识点 设计简单电路
1．如图13－D－1所示是一个简易选答器．一个问题有两个可选择的答案(a)和(b)，与它们对应的灯分别由两个按钮(开关)控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮．那么图13－D－2中符合要求的电路图是(
)
图13－D－1
图13－D－2
2．教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温．在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光．如图13－D－3所示的电路图中符合要求的是(
)
图13－D－3
3．为了防范灰太狼的入侵，聪明的喜羊羊给羊村安装了一套报警系统，要求：用细导线ab将羊村围住，闭合开关，值班室的灯亮而铃不响；当灰太狼碰断导线ab进入羊村时，电铃就会响起来．如图13－D－4所示电路中符合要求的是(
)
图13－D－4
4．小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯．如图13－D－5所示的电路图中，符合要求的是( ) 精品
2
图13－D－5
5．某档案馆的保密室进、出门有下列要求：甲、乙两资料员必须同时用各自的钥匙(S甲、S乙分别表示甲、乙两资料员的钥匙)使灯亮才能进入保密室；而馆长只要用自己的钥匙(S馆长表示馆长的钥匙)使灯亮就可以进入保密室．如图13－D－6所示电路中符合上述要求的是(
)
图13－D－6
6．自动售票公交车后门两侧的扶手上各装有一个红色按钮，如图13－D－7所示，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门．请你在虚线框内画出这个电路的电路图．
图13－D－7
7．[2017·黄冈]楼梯感应灯可由声控开关(有声响时开关闭合)和光控开关(光线较暗时开关闭合)共同控制．某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是( ) 精品
沪粤版九年级物理上册第十三章《探究简单电路》单元测试及答案
沪粤版九年级物理上册第十三章《探究简单电路》单元测试及答案
1 沪粤版九年级物理上册
第十三章《探究简单电路》单元测试
班级 姓名
一、选择题(每题3分，共30分)
1．中央电视台的“三星智力快车”节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉，以下说法正确的是( )
A．蜜蜂带负电 B．蜜蜂带正电 C．空气不带电 D．空气带负电
2．下列各种说法中，正确的是( )
A．电流方向一定从电源的正极流向负极
B．金属导体中自由电子定向移动的方向与电流方向相反
C．与丝绸摩擦过的玻璃棒带负电
D．接有电源的电路中一定有电流流过
3．下列四个电路中，电流表能测量通过灯L1电流的是( )
图1
图2
4．如图2所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是( )
A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变
C．L1亮度增大，电流表示数不变D．L1亮度减小，电流表示数变小
5．小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇，当冰箱门打开时，照明 沪粤版九年级物理上册第十三章《探究简单电路》单元测试及答案
2 灯亮而风扇停转，当冰箱门关闭时，照明灯熄而风扇转，为此他设计了四个电路图，其中L为灯泡，M为风扇，S为单刀双掷开关，设计合理的是( )
图3
图4
6．小华用如图4所示电路进行如下操作，下列说法正确的是( )
A．直接将A、B连接，闭合开关后电路短路
B．测量电流时，应将电流表“＋”接线柱接在A点，“－”接线柱接在B点
C．在A、B间接电压表，闭合开关后电压表无示数
D．在A、B间接另一灯泡，两灯泡是并联的
7．如图5所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光．过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则电路出现的故障可能是( )

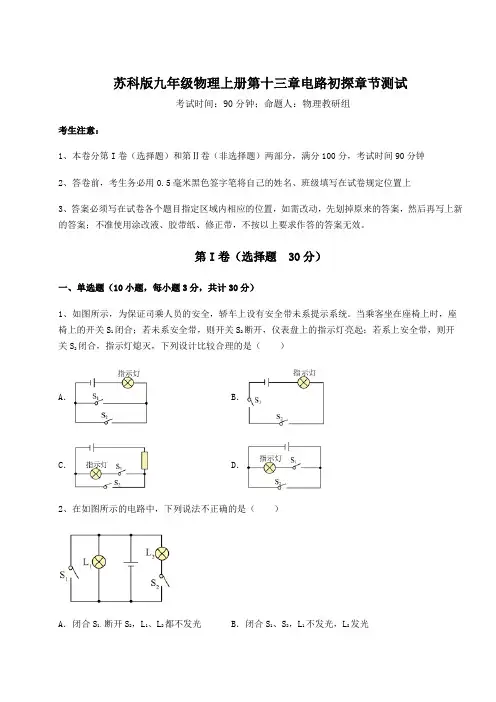

考点解析苏科版九年级物理上册第十三章电路初探章节测试试卷(含答案解析)
苏科版九年级物理上册第十三章电路初探章节测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅上的开关S1闭合；若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的是（ ）
A． B．
C． D．
2、在如图所示的电路中，下列说法不正确的是（ ）
A．闭合S1、断开S2，L1、L2都不发光 B．闭合S1、S2，L1不发光，L2发光 C．S1、S2都断开，L1发光，L2不发光 D．闭合S2、断开S1，L1，L2都发光
3、关于电学知识，下列说法正确的是（ ）
A．电路中的电流是从电源正极流向电源负极
B．在电路中，一个开关同时控制两个灯泡，这两个灯泡一定串联连接
C．电流是电荷的移动形成的
D．毛皮摩擦过的橡胶棒带负电
4、普通手电简的小灯泡正常发光时的电流最接近于（ ）
A．0.03安 B．0.3安 C．3安 D．30安
5、在下列电路图中，能反映人行道上红、绿交通信号灯的工作原理的是（ ）
A． B．
C． D．
6、如图所示电路中，下列说法不正确的是（ ）
A．当S1、S3断开，S2闭合时，L1和L2串联 B．当S2断开，S1、S3闭合时，L1和L2并联
C．当S2、S3闭合，S1断开时，只有L1灯亮
D．当S1、S2、S3闭合时，两灯都亮

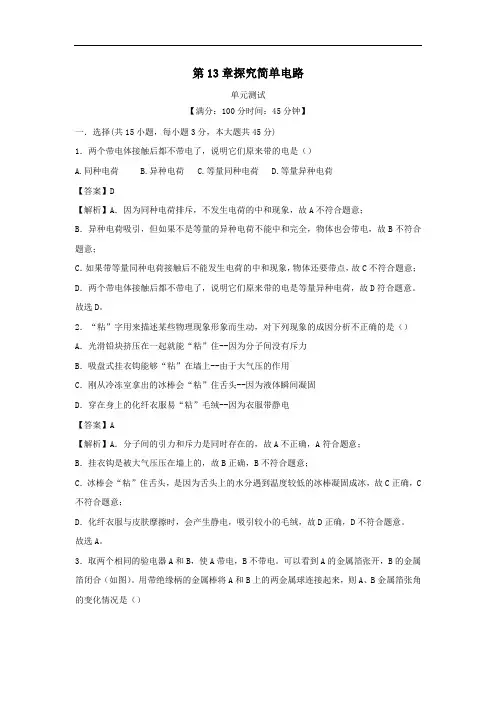

2020_2021学年九年级物理上册第13章探究简单电路单元综合测试含解析新版粤教沪版
