苏科版九年级物理上册第十三章 电路初探 单元测试卷
第十三章电路初探单元测试卷
（时间：90分钟总分：100分）
一、选择题（每题2分，共26分）
1．教室里有4盏电灯，去掉其中任意一盏电灯，另外三盏电灯都能继续发光，则这4盏灯( )
A．一定是串联B．一定是并联
C．可能是串联，也可能是并联D．无法判断
2．在如图所示的电路中，两灯串联的是哪几个（）
A．①②B．③④C．①③D．②④
3．如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，
可能出现的现象是( )
A．L1不亮，L2亮B．L1和L2都亮
C．L2不亮，L1亮D．L1和L2都不亮
4．如图所示的四个电路图中，与实物图对应的是（）
5．如图所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是( )。
第十三章《电路初探》单元测试卷 2021-2022学年九年级苏科版物理上册(word版含答案)
2021-2022学年九年级苏科版物理上册第十三章《电路初探》单元测试卷一、单选题1．如图所示，铅笔是由以下几种材料制成，通常情况下属于导体的是（）A．木材、橡皮B．木材、金属C．石墨、金属D．石墨、橡皮2．下列说法中，正确的是（）A．电路中，开关必须接在电源正极和用电器之间，开关才能控制用电器B．绝对不能把电池的正极和负极直接用导线连起来C．路灯是依次排成一列安装的，它们必定都是串联的D．用一开关控制两盏灯，使它们同时亮，同时灭，这两盏灯一定是串联的3．关于电流的方向，以下说法正确的是（）A．自由电子定向移动的方向就是金属导体中电流的方向B．自由电荷定向移动的方向就是电流的方向C．负电荷移动的方向与电流的方向相反D．正电荷定向移动的方向规定为电流的方向4．如图所示电路，闭合开关1S、2S，下列对电路的分析正确的是（）A．1L与2L串联B．当开关2S断开时，电流表2A的示数变小C．当开关2S断开时，通过1L的电流变小D．电流表1A测1L的电流5．如图所示的四个电路中，闭合开关S后，电压表直接测出灯L1两端电压的电路图是（）A．B．C．D．6．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.54A 0.3A B．0.3A 1.2A C．1.2A 0.3A D．0.3A 1.5A 7．某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。
当电源开关S1闭合时，指示灯亮起；人站在平衡车踏板上，开关S2自动闭合时，电动机才能启动，开始运动；紧急情况时，S1自动断开，电动机停止工作。
下列电路图中符合上述要求的是（）A．B．C．D．8．在如图所示的电路中，下列分析不正确的是（）A．只闭合1S时，1L发光、2L不发光，1A测1L的电流，2A无示数B．只闭合3S时，1L、2L都发光，1A、2A的示数相等C．闭合1S、2S时，1L、2L都发光，1A有示数，2A无示数D．闭合1S、3S时，1L、2L都发光，1A、2A均有示数9．楼道里，夜间电灯总是亮着会浪费电能。
九年级物理上册第十三章电路初探单元综合测试卷苏科版
第十三章电路初探单元测试卷(满分：100分时刻：60分钟)一、选择题(每题3分，共24分)1．如图所示，下列各电路图中，正确的是( )2．下列四个电路图中与实物电路图对应的是( )3．在图甲所示的电路中，A1的示数为1．4A，A2的示数如图乙所示，下列判定正确的是( )A．通过L2的电流为0．5A B。
通过L1的电流为1．4AC．通过L2的电流为1．4A D．通过L2的电流为2．5A4．某同窗利用手电筒时发觉小灯泡不亮，在进行检修前，他对造成该现象的直接缘故进行了以下几种判定，其中不可能的是 ( )A．小灯泡灯丝断了 B．电池两头电压太低C．小灯泡接触不良 D．开关处显现短路5．分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简单处置。
正确的处置方式是 ( )A．把电流表看成是断路的 B．把电流表看成是一个大电阻C．把电压表看成是断路的 D．把电压表看成是一根导线6．某楼道的各层楼梯口都装一种半自动按钮开关，用来操纵所有的楼梯灯，只要按任何一层的开关，楼上、楼下的所有楼梯灯都会同时亮，2～3 min后开关中的自动装置使开关答复到按前的状态，这时电路断开，所有的楼梯灯同时熄灭，如图是小明同窗所画的一、二楼的电路示用意(开关自动装置图中未画出)，则这四个图中符合上述情形的是( )7．在下图所示的各电路中，两个灯泡属于并联的是 ( )8．如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时刻后，其中一盏灯突然熄灭，而电流表和电压表的示数都不变，显现这一现象的缘故是( )A．灯L1短路 B．灯L2短路C．灯L1断路 D．灯L2断路二、填空题(每空2分，共36分)9．路灯老是一路亮，一路暗，它们的连接方式是_________，缘故是___________________________________________。
10．家庭照明电路的电压为_________V，只有不高于________V的电压对人体来讲是安全的。
苏科版物理九年级上册 第13章 电路初探 测试卷(解析版)
第13章电路初探测试卷一、选择题。
（每小题3分，共48分。
）1．“0.15A”最可能是下列哪个用电器工作时的电流（）A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯2．如图所示，闭合开关后电路中的灯泡都能发光的是（）A．B．C．D．3．小宇同学在自家门上安装了一个门铃，装上一对新电池后，发现电池迅速发热、烫手，这是因为（）A．门铃响了B．电路出现开路C．电池被短路了D．电池正负极接反了4．小明同学按如图连接好电路，闭合开关后发现，甲乙两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮，于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来，根据以上现象可以推断出下列哪个结论是正确的（）A．甲灯泡断路B．乙灯泡断路C．甲乙灯泡都断路D．电源坏了5．如图所示，能正确地测出小灯泡L2电流的电路是（）A．B．C．D．6．如图所示的电路中，各个元件均能正常工作。
当开关闭合后，下列说法正确的是（）A．两表指针有明显偏转B．两表指针几乎不动C．电压表指针有明显偏转，电流表指针几乎不动D．电流表指针有明显偏转，电压表指针几乎不动7．如图所示，当开关闭合后，电流表A1和A2的示数与开关闭合前相比较，下列说法中正确的是（）A．A1不变，A2增大B．A1和A2的示数都增大C．A1和A2的示数都减小D．A1减小，A2增大8．某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。
下列电路图符合要求的是（）A．B．C．D．9．车辆在探测到驾乘人员未系安全带时，会在仪表盘上出现指示灯提示，当车速超过20km/h 时增加声音提示。
主驾驶和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，车速超过20km/h时开关S3闭合，蜂鸣器响起。
只有当主副驾驶都系好安全带时，指示灯熄灭，提示音消失。
图中最合理的设计方案是（）A．B．C．D．10．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作，则下列说法正确的是（）A．只闭合开关S1，电源外部电流方向为a→b→c→dB．开关S1、S2都闭合，灯泡L1和L2串联C．先闭合S1，再闭合开关S2，电流表示数不变D．开关S1、S2都闭合，发现灯泡L1比L2亮，通过L1的电流一定大于通过L2的电流11．如图所示的电路中，小灯泡L1和L2都标有“3V0.25A”字样，电源由2节1.5V的干电池组成。
九(上)物理第十三章 电路初探 单元测试卷
第十三章电路初探单元测试卷（满分：100分时间：60分钟）一、选择题（每小题2分，共24分）1．小聪同学的部分电学学习记录如下，其中错误的是( )A．电源是提供电压的装置B．电压表是测量电路两端电压的仪表C．断开的电路叫做短路D．电流表必须串联在待测电路中2．电路和水路有许多相似之处，在电路中和如图所示水路中的阀门作用相似的是( )A．电源B．用电器C．导线D．开关3．如图所示的电路中，当开关S1、S2均闭合后，则( )A．灯L1、L2都能发光B．灯L1、L2都不能发光C．灯L1能发光，L2不能发光D．灯L1不能发光，L2能发光4．如图所示的电路，闭合开关S后，比较a、b、c、d四处电流的大小，其中一定正确的是( )A．I a＝I d B．I a<I b C．I b>I c D．I c＝I d5．如图所示为简化了的电冰箱的电路图．图中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯．下列判断中正确的是( )A．开关S2断开时，照明灯与电动机并联B．开关S1、S2都闭合时，照明灯与电动机串联C．关上冰箱门时，S1自动断开，使得照明灯熄灭D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作6．如图所示，要使灯泡L1和L2组成并联电路，应( )A．只闭合S2B．只闭合S3C．只闭合S1和S3D．只闭合S2和S37．在“探究并联电路中电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2的示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是( )A．L1的电流大于L2的电流B．L1的电流等于L2的电流C．L1的电流小于L2的电流D．无法比较L1、L2的电流大小8．如图所示的电路，将开关S闭合时，电压表V1和V2的示数分别为10 V和4V，则此时灯L2两端的电压为( )A．4V B．6V C．10V D．14V第8题第9题第10题第11题9．如图所示的电路中，开关S闭合后，小灯泡L1、L2均正常发光，则下列说法中正确的是( )A．灯L1和L2串联在电路中B．灯L1和L2并联在电路中C．甲、乙都是电流表D．甲是电压表，乙是电流表10．在探究串联电路的电压关系时，某同学使用的电路如图所示，他先用电压表正确测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点的导线不动．对这种做法的正确性以及理由三位同学进行如下的讨论：①甲同学：这种做法不正确，因为电压表正、负接线柱接反了；②乙同学：这种做法不正确，因为灯L2两端的电压值超出电压表的量程；③丙同学：这种做法正确，A点改接到C点时，电压表与灯L2是并联的．他们的讨论正确的是( )A．只有①B．只有①②C．只有②D．只有③11．如图所示是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表的示数为零，电压表的示数等于电源电压，则该电路中的故障是( )A．电源正极与a之间断路B．a、L1、b之间断路C．b、L2、c之间断路D．c与电源负极之间断路12．把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是( )A．水果电池把化学能转化为电能B．水果电池把电能转化为化学能C．水果电池把内能转化为电能D．金属片B是水果电池的正极二、填空题（每空2分，共36分）13．家庭电路中，各用电器之间是_______联的；节日用的一串小彩灯是_______联的．14．在连接电路时，开关必须_______（断开／闭合）；导线的两端要接在接线柱上，并_______（顺／逆）时针旋紧．15．如图所示的电路，要使灯L1、L2组成串联电路，应闭合开关_______；要使灯L1、L2组成并联电路，应闭合开关_______；同时闭合开关_______是绝对不允许的．16．使用电流表、电压表时，都应预先估计被测量电流或电压的大小，然后选用合适的量程，若不能预先估计，则应从电表_______（较大／较小）的量程起，并采用法来判断被测量值是否大于电表的量程．17．如图所示的电路，开关闭合时电流表甲测量的是通过_______（L1／L1和L2L2)的电流，电流表乙测量的是通过_______（L1／L1和L2/L2）的电流．L1和L2两只灯泡是_______（串联／并联）的关系．18．如图所示的电路中，闭合开关后，电流方向是由_______(A／C)到B，闭合开关的瞬间两灯_______（能／不能）同时发光．若电源电压为6V，发光时L2的灯丝突然断了，则L2上的电流将变为_______A，L2两端的电压变为_______V．第17题第18题第19题19．如图甲所示的电路中，电压表测量的是灯_______(L1／L2)两端的电压，电压表的示数如图乙所示，若电源电压为6V，则灯L2两端的电压为_______V．20．如图所示L1、L2两灯的电阻分别是R1、R2。
2022-2023学年度苏科版九年级物理上册第十三章电路初探单元测试试题(含答案解析)
苏科版九年级物理上册第十三章电路初探单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图甲所示，高层建筑的墙体中有三根绞在一起的电线，小明设计了如图乙所示的“测量仪”把它们区分开。
判断时两人合作，小华将A、B连在一起，小明将“测量仪”连接X、Z两端时，灯泡发光；小华将A、C连在一起，小明将“测量仪” 连在Y、Z 两端时，灯泡发光。
则（）A．A和Z是同一根电线， C和 Y是同一根电线B．B 和Z是同一根电线， C 和 Y是同一根电线C．A 和Y是同一根电线，B和 X是同一根电线D．C和Y是同一根电线，B和 Z 是同一根电线2、如图所示的电路中，电源电压不变，若要使电阻R1、R2串联，则下列开关状态正确的是（）A．只闭合S1B．只闭合S3C．同时闭合S1和S2D．同时闭合S1、S2、S33、如图所示，小敏在做“探究串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面方法中不能够检测出坏灯泡的是（）A．将一根导线与L1并联B．将一个电流表与L2并联C．将一个小灯泡与L1并联D．将一个电压表串联在b点4、两个正在发光的灯泡，当取掉其中一个后，另一个灯泡还能继续发光，则这两个灯泡原来的连接方式是（）A．一定是串联B．一定是并联C．可能串联，也可能是并联D．可能是并联5、在图所示的电路中，电源电压保持不变。
当电键S闭合后，三个电表示数均未发生变化。
若电路中故障只可能发生电阻R1、R2处，则下列关于电路故障的判断，正确的是（）A．电阻R1一定存在断路故障B．电阻R2一定存在断路故障C．电阻R1可能存在短路故障D．电阻R2可能存在短路故障6、在乘坐公交车时，细心的小李发现在公交车后门左右扶杆上各有一个相当于开关的按钮。
九年级物理上册第十三章电路初探单元综合测试卷苏科版

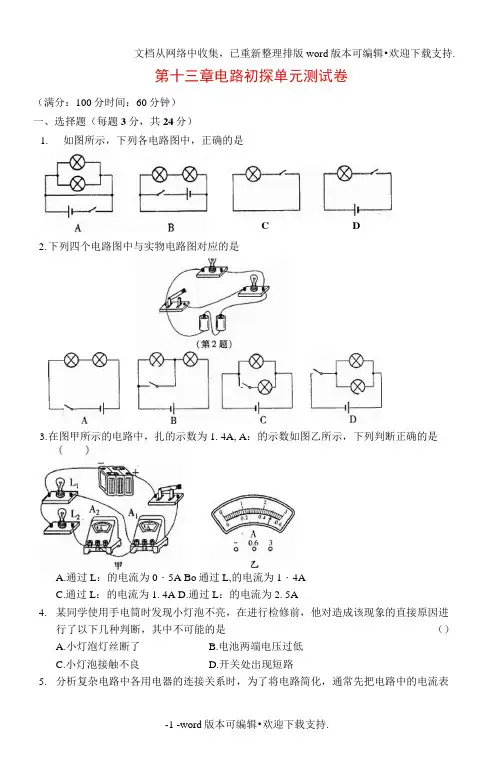

文档从网络中收集，已重新整理排版word 版本可编辑•欢迎下载支持.第十三章电路初探单元测试卷（满分：100分时间：60分钟） 一、选择题（每题3分，共24分） 1.如图所示，下列各电路图中，正确的是2. 下列四个电路图中与实物电路图对应的是3. 在图甲所示的电路中，扎的示数为1. 4A, A ：的示数如图乙所示，下列判断正确的是A.通过L ：的电流为0・5A Bo 通过L,的电流为1・4A C.通过L ：的电流为1. 4A D.通过L ：的电流为2. 5A4. 某同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是 （）A.小灯泡灯丝断了B.电池两端电压过低C.小灯泡接触不良D.开关处出现短路5.分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表CD文档从网络中收集，已重新整理排版word 版本可编辑•欢迎下载支持. 和电压表进行简单处理。
正确的处理方式是 （）A.把电流表看成是断路的B.把电流表看成是一个大电阻C.把电压表看成是断路的D.把电压表看成是一根导线6. 某楼逍的各层楼梯口都装一种半自动按钮开关，用来控制所有的楼梯灯，只要按任何 一层的开关，楼上、楼下的所有楼梯灯都会同时亮，2^3 min 后开关中的自动装置使 开关回复到按前的状态，这时电路断开，所有的楼梯灯同时熄火，如图是小明冋学所画的一、二楼的电路示意图（开关自动装置图中未画出），则这四个图中符合上述情况7. 在下图所示的各电路中，两个灯泡属于并联的是8. 如图所示的电路中，电源电压不变，开关S 闭合，灯L,和L ：都正常发光，一段时间后,其中一盏灯突然熄灭，而电流表和电压表的示数都不变，岀现这一现象的原因是 （） A.灯Li 短路 C.灯L ：断路二、填空题（每空2分 9 •路灯总是一起亮, 10•家庭照明电路的电压为 _________ V,只有不高于 _________ V 的电压对人体来说是安全 的。
苏科版九年级物理上册第十三章电路初探定向测评试卷(附答案详解)
苏科版九年级物理上册第十三章电路初探定向测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、一台家用电冰箱正常工作时，通过它的电流与下列哪一个数据最接近（）A．12 A B．1.2 A C．120 mA D．12 mA2、工作和生活中，手机已成为人们常用的工具，某智能手机的电池电压最接近（）A．110V B．4V C．220V D．36V3、关于电学知识，下列说法正确的是（）A．电路中的电流是从电源正极流向电源负极B．在电路中，一个开关同时控制两个灯泡，这两个灯泡一定串联连接C．电流是电荷的移动形成的D．毛皮摩擦过的橡胶棒带负电4、关于如图所示的电路，忽略导线的电阻，在S1，S2都闭合后，下列说法正确的是（）A．L1与L2的亮度一定不同B．L1与L2两端的电压一定不相等C．若L1被短路，则L2一定不亮D．通过L1与L2的电流一定相等5、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A．1.2A，1.2A B．1.2A，0.3A C．0.3A，0.3A D．1.5A，1.2A6、在图所示的电路中，电源电压保持不变。
当电键S闭合后，三个电表示数均未发生变化。
若电路中故障只可能发生电阻R1、R2处，则下列关于电路故障的判断，正确的是（）A．电阻R1一定存在断路故障B．电阻R2一定存在断路故障C．电阻R1可能存在短路故障D．电阻R2可能存在短路故障7、在下列的四个电路图中，与实物图对应的是（）A．B．C．D．8、在乘坐公交车时，细心的小李发现在公交车后门左右扶杆上各有一个相当于开关的按钮。
强化训练苏科版九年级物理上册第十三章电路初探单元测试试卷(含答案解析)
苏科版九年级物理上册第十三章电路初探单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列物品中，通常情况下属于导体的是（）A．玻璃杯B．橡胶手套C．铅笔芯D．陶瓷碗2、如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.5A·0.3A B．0.3A·1.2AC．1.2A·0.3A D．0.3A·1.5A3、以下与实际情况相符的是（）A．我国照明电路的电压是110VB．人体的安全电压是220VC．一节新干电池的电压是1.5VD．教室里一盏日光灯的功率约为1000W4、上海地区常用照明电路的电压为（）A．1.5伏B．24伏C．110伏D．220伏5、如图所示电路，以下说法正确的是（）A．只接通S2灯不亮，仅电铃响B．只接通S1灯不亮，电铃不响C．只断开S3灯亮，电铃响D．只断开S1灯不亮，仅电铃响6、在下列的四个电路图中，与实物图对应的是（）A．B．C．D．7、家庭厨房中的抽油烟机主要是由排气扇和照明灯组成，它们既能同时工作，又能独立工作。
某同学设计了抽油烟机的简化电路图如图所示，M是排气扇的电动机，L是照明灯，其中符合上述要求的电路图是（）A． B．C．D．8、在电路中，绝缘体和导体一样重要。
通常情况下，下列物体中属于绝缘体的是（）A．橡胶B．铜丝C．保险丝D．铁夹子9、如图所示，开关闭合后，能用电压表正确测量出灯泡L1两端电压的是（）A．B．C．D．10、利用图所示装置进行实验时，下列关于电路异常现象的解释正确的是（）A．电路中有短路故障电压表示数就为零B．闭合开关S，发现电流表指针反方向摆动是由于电流太大了C．实验中将电流表和电压表位置对调，闭合开关会烧掉电流表D．实验中发现电流表示数为零，电压表示数为电源电压的原因是被测电阻断路第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、如图所示的电路中，电源电压保持不变。
九年级物理上册第十三章《电路初探》综合检测卷-苏科版(含答案)
九年级物理上册第十三章《电路初探》综合检测卷-苏科版（含答案）（时间：60分钟总分：100分）一、选择题(每小题5分,共30分)1.工作和生活中,手机已成为人们常用的工具.华为智能手机的电池电压最接近 ( )A.4 VB.110 VC.220 VD.380 V2. 小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作.关于冰箱里的灯和压缩机的连接方式,下列判断正确的是( )A.一定是串联B.一定是并联C.有时是串联,有时是并联D.不能判断是串联还是并联3. 如图所示的电路中,闭合开关时,下列说法正确的是 ( )A.两灯泡串联B.开关只能控制灯L2C.电流表测的是灯L1的电流D.电流方向:从电流表到开关4. 如图甲所示电路,闭合开关后,两灯正常发光,电流表A1的示数为0.6 A,电流表A2的示数如图乙所示.则 ( )A.两灯是串联连接的B.流过L1的电流是 0.6 AC.流过L2的电流是2.6 AD.干路电流是3.2 A5. 如图所示是一个简化了的玩具警车电路图.若只让电动机M工作,应( )A.只闭合S1B.只闭合S2C.S1、S2都闭合D.S1、S2都断开6. 小英回家时发现有两个开关可以控制小区的门,闭合任何一个开关,电动机都会工作,把门打开.下列电路图符合上述要求的是 ( )二、填空题(每空3分,共18分)7. 如图所示,是太阳能充电宝同时为手机和平板电脑充电的情景.充电时,手机中的锂电池相当于电路中的(填“电源”或“用电器”),手机和平板电脑在电路中的连接方式为联.8. 如图所示的电路,当开关S1、S2闭合时,灯泡L1、L2同时发光,此时电流表A2测量通过灯泡的电流.L1发光一段时间后突然熄灭,L2仍然发光,此时电流表A1示数与L1熄灭前相比(填“变大”“变小”或“不变”).9. 如图甲所示的电路中,当开关S由接点1转到接点2时,根据电流表和电压表对应的示数,在U-I坐标中描绘了对应的坐标点,如图乙所示.则灯泡L2两端的电压是V,电源电压是V.三、作图题(每小题6分,共12分)10. 如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上.补上后要求:①闭合开关后,灯泡才能发光;②电流表测量通过L2的电流.11. 常州汪芷瑶同学发明的一种“汽车双手驾驶提醒装置”可在汽车驾驶员双手脱离方向盘时发出警报.方向盘包裹气囊并通过导气管连接压力开关S1,压力开关S2置于坐垫内.压力开关受到压力时闭合,不受压力时断开.驾驶员坐在座椅上,当手握方向盘正常驾驶时灯亮、电铃不响;当双手脱离方向盘时,灯亮、电铃响.请按要求在下图中完成电路的连接.四、简答题(共6分)12. 电冰箱内冷冻室的压缩机(电动机)和冷藏室的照明灯是串联的还是并联的?说出判断的理由.五、实验探究题(第13题8分,第14题18分,第15题18分,共34分)13. 在探究并联电路电流规律的实验中:(1)为了防止损坏电流表,在不能事先估计电流大小的情况下,应先进行,以正确选择电流表的量程.(2)小方连接的部分电路如图所示,请你将电路连接完整.(3)小方将以上电路连接完后,闭合开关,发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零.则电路故障可能是.(4)排除故障,改变电源电压进行实验,小方记录了如下数据.分析以上实验数据,小方发现通过两条支路的电流总是相等.为了探究这个发现是否具有普遍性,可以,再进行实验.实验序号L1的电流I1/A L2的电流I2/A 干路电流I/A1 0.1 0.1 0.22 0.3 0.3 0.63 0.4 0.4 0.8(1)为了使探究实验得出的结论具有普遍意义,L1、L2应该选规格(填“相同”或“不同”)的小灯泡.(2)闭合开关S后,发现灯L1发光,L2不发光.同学们有以下几种猜想:①L2灯丝断了;②L2短路;③灯L2也工作,但L2中电流比L1中电流小.以上猜想中正确的有(填序号).(3)为了探究“串联电路的电流关系”,分别把图甲中A、B、C各点断开,把电流表接入,闭合开关前,发现其中一个电流表指针如图乙所示,出现这种现象的原因可能是.(4)在探究“串联电路的电压关系”时,小明将电压表并联在L1两端,闭合开关,电压表示数如图丙所示.为了使实验结果更准确,接下来他应该.(5)测出L1两端的电压后,小明断开开关,准备拆下电压表,改接在B、C之间.小聪认为小明的操作太麻烦,只需将与A点相连的导线改接到C点即可.小聪的办法可以吗?说出你判断的依据: (先判断再写理由).(6)正确实验操作后,测得A、B、C三处的电流值I A、I B、I C,测得AB、BC、AC间的电压U AB、U BC、U AC.下列说法正确的是.A.I A>I B>I CB.I A<I B<I CC.U AB=U BC=U ACD.U AC=U AB+U BC(7)为了使结论更有普遍性,小明接下来应该.(8)小华按图丁所示电路进行实验,请回答:S闭合后,V1测量灯泡两端的电压.若V1的示数是2 V,V2的示数是6 V,那么电源电压是V.15. 小玉在做电路探究实验时遇到一个问题:实验室给定的电压表和电流表很旧,表盘上电压表的标志“V”、电流表的标志“A”均看不清.为了知道两只电表的种类,小玉设计了如下实验:将两只电表分别与灯泡串联、并联连入电路中,如图甲、乙所示.当闭合S 时,发现与电表A串联在一起的灯泡没有亮,但电表指针有偏转;与电表B并联的灯泡也没有亮,但电表指针偏转角度很大.(1)在实验操作中,应及时将(填“甲”或“乙”)电路中的开关断开;(2)可以断定电表A是表,电表B是表;(3)为防止短路现象造成的危害,只要分别将两只电表接入图中的处,就可以更简单地鉴别出它们的种类.参考答案一、选择题1.A2.B 用电器串联时,各用电器相互影响,不能独立工作;用电器并联时,各用电器互不影响,能独立工作;本题中由于冰箱里的灯和冰箱的压缩机互相不影响,所以它们之间是并联的关系.3.C 观察电路可知,两灯泡并联在电路中,开关在干路上,电流表与L1串联,测量通过L1的电流,故A、B错误,C正确;在电源外部,电流从电源正极经过用电器流向电源的负极,且从电流表的正接线柱流入,负接线柱流出,D错误.4.B 由题图可知,两灯并联,电流表A1测L1所在支路的电流,即通过L1的电流为I1=0.6 A,电流表A2测干路电流,故A错误,B正确.因为并联电路中干路电流等于各支路电流之和,即干路电流大于任一支路的电流,结合图乙中指针的偏转位置可知,电流表A2的量程为0~3 A,分度值为0.1 A,则其示数即干路电流为I=2.6 A,通过L2的电流为I2=I-I1=2.6 A-0.6 A=2 A,故C、D错误.5.A 由题图可知,开关S2只控制灯泡L,开关S1只控制电动机M,故若只让电动机M工作,应只闭合S1.6.B 由题意知,两个开关都可以控制小区的门,即闭合任何一个开关,电动机都会工作,可知两个开关互不影响,它们并联连入电路,然后与电动机串联,故选B.二、填空题7.【答案】用电器并8.【答案】L2变小【解析】闭合两个开关,两灯并联,电流表A1测的是干路电流,电流表A2测的是L2所在支路的电流.两只灯泡都发光时,电流表A1测量的是通过两个支路的电流之和;L1发光一段时间后突然熄灭,L2仍然发光,此时L1支路断路,电流表A1测量的是通过L2的电流,因为并联电路中各支路互不影响,所以通过L2的电流不变.因此电流表A1的示数变小.9.【答案】 4 6【解析】由题图甲可知,当S接1时,电路为L1的简单电路,电压表测电源电压,结合题图乙可知,电源电压U=6 V.当S接2时,两灯泡串联,电压表测L1两端的电压,电流表测串联电路中的电流,结合题图乙可知,L1两端的电压U1=2 V.故灯泡L2两端的电压U2=U-U1=6 V-2 V=4 V.三、作图题10.【答案】如图所示.【解析】电流表测量通过L2的电流,电流表可选用小量程与L2串联;闭合开关后,小灯泡才能发光,故开关控制整个电路.11.【答案】如图所示.四、简答题12.【答案】压缩机与照明灯是并联的.因为它们可以独立工作,互不影响.五、实验探究题13.【答案】(每空2分)(1)试触(2)如图所示. (3)电流表A被短路(4)将L1(或L2)换成另一个规格的灯泡【解析】(3)两个灯泡都发光,说明两条支路和干路都是通路,而电流表A无示数,可知故障是电流表A被短路.(4)通过两条支路的电流相等,说明两个灯泡的规格相同,所以为了保证结论的普遍性,应该换用不同规格的灯泡再进行实验.14.【答案】(每空2分)(1)不同(2)②(3)电流表指针没有调零(4)断开开关,电压表换用0~3 V量程,然后进行实验(5)不可以,会造成电压表正负接线柱接反(6)D (7)换用不同规格灯泡进行多次实验(8)L2815.【答案】(每空2分)(1)乙(2)电压电流(3)甲【解析】题图甲中,灯泡不亮,说明A是电压表,其示数近似等于电源电压.题图乙中,灯泡不亮,且电表指针偏转角度很大,说明B是电流表.当电流表直接与电源两极相连时,会造成短路,可能烧坏电流表和电源,故应及时断开开关.为防止短路现象造成的危害,只要分别将两只电表接入图甲中的○处即可鉴别.若接入的是电流表,则灯泡发光;若接入的是电压表,则灯泡不发光.。
九(上)物理 第十三章 电路初探 单元测试卷(A)
第十三章电路初探单元测试卷(A)(考试时间：4 5分钟满分：1 00分)一、填空题(每空2分，共32分)1．在①台灯、②干电池、③电熨斗、④电风扇、⑤发电机中，能提供电能的装置有________；能将电能转化成热的是________。
2．如图所示的开关中，进线柱、出线柱、熔丝、________等都是导体，其余如胶盖和等都是绝缘体。
3．家用普通照明灯正常发光时通过灯丝的电流约为200 mA，合________A,人体的安全电压是________V。
4．如图所示，在烧杯中加入盐水，然后将在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池，观察电压表指针的偏转与接线可知：这个电池的电压是_______mv，_______片是它的正极。
5．在测电流或电压时，闭合开关发现表针偏转超过了最大刻度．这是因为____________。
如果指针偏转角度很小，这是因为______________。
6．如图所示，两个灯泡是_______ (选填“串联”或“并联”)，若闭合开关后．灯L1比灯L2亮，则甲L1两端的电压_______ (选填“大于”、“小于”或“等于”)灯L2两端的电压。
7．如图甲和乙所示，开关闭合会造成电源短路的是_______，其后果是_______。
8．如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。
将插头插入插座，若只闭合开关S1电吹风吹出的是_______风；若将开关S1、S2都闭合，电吹风吹出的是_______风。
