高压旋喷桩设计参数
高压旋喷桩设计技术要求
1.高压旋喷桩施工技术要求1、高压旋喷桩施工本工程采用高压旋喷桩对基坑支护进行坑前加固土处理及灌注桩之间的嵌缝处理。
高压旋喷桩处理，具体施工要求如下：（1）高压旋喷桩成桩主要在淤泥质粉质粘土中，拟采用单管法施工。
（2）单桩桩径700mm，搭接宽度20cm。
水泥采用42.5R普通硅酸盐水泥，水泥掺量为25%，水灰比为0.8～1.2，28天桩身强度要求为1.2MPa。
（3）施工工艺及方法1）测量放样首先清理、整平场地，然后依据布桩图，使用全站仪对施工桩位进行标记。
2）试桩及确定工艺参数为保证施工质量须进行试桩，以校验和确定施工工艺参数是否合理。
通过试桩确定成桩直径为700mm的高压旋喷桩施工工艺参数。
3）钻机就位将钻机安放在设计孔位上，使钻头对准孔位中心，纵横向偏差不得大于20mm。
为保证钻孔达到规范要求的垂直度偏差1％以内，钻机就位后，必须作水平校正，使钻杆轴线垂直对准孔位，并固定好桩机。
4）钻孔插管钻孔插管是将喷管插入地层预定的深度。
在钻孔插管过程中，为防止泥砂堵塞喷嘴，可边射水、边插管，水压力一般不超过1MPa，若压力过高，则易将孔壁射塌。
5）喷射作业旋喷管插入预定深度后，自下而上进行喷射作业，成桩过程中严格按试桩工艺参数控制。
施工过程中值班技术人员注意时刻检查浆液初凝时间（正常时水灰比1:1初凝时间为2小时左右）、注浆流量、压力、旋转提升速度等参数是否符合设计要求，并随时做好记录。
当浆液初凝时间超过2小时应及时停止使用该水泥浆液。
6）冲洗器具喷射作业完成后，应把注浆管等机具设备冲洗干净，管内、机内不得残存水泥浆。
冲洗方法是将浆液换成水，在地面上喷射，以便把泥浆泵、注浆管和软管内的浆液全部排除。
7）移动机具把钻机等机具设备移到新孔位就位。
（4）技术要求及质量控制1）正式开工前应认真作好试桩工作，确定合理的施工技术参数和浆液配比。
在喷射注浆参数达到规定值后，随即按旋喷的工艺要求，提升喷射管，由下而上旋转喷射注浆。
高压旋喷桩技术参数
高压旋喷桩技术参数文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
陕西南路站①－B区高压旋喷加固工程
二重管高压旋喷桩施工技术参数（东端头井）
（1）浆液压力：为保证旋喷桩直径（φ1200），在规范的基础上适当增大压力，泥浆压力控制在≥28Mpa；
（2）气压：为有效保护高压水流、保证气举置换及浆液搅拌的效果，在规范的基础上适当增大压缩空气压力，气压力控制在0.7MPa；
（3）泥浆喷嘴：φ2.0mm×2；
（4）喷气嘴：10mm×2；
（5）提升速度：10cm/min；(电机：170R/min)
（6）旋转速度：10R/min ；(电机：1200R/min)
（7）浆液流量：75.L/min；(电机：840R/min)
（8）水泥掺入量：500Kg/m3（普硅32.5级水泥）；
（9）水灰比： 1：1；
（10）浆液比重： 1.52。
计量技术参数
按每米计算：
（1）每米的工程方量为：1.13 1m3
（2）每米所用的水泥为：0.565吨（水泥掺入量：500Kg/m3 ）
（3）每米所用的材料：0.565x2＝1.13吨（水＋水泥量）（水灰比：1：1）
（4）每米所用的浆液量：1.13/1.52＝748升（浆液比重： 1.51）
（5）每分钟所用的喷出的浆液为：748/10＝75升/分钟（提升速度：10cm/min）
上海思尧建筑工程有限公司
2008年01月7日。

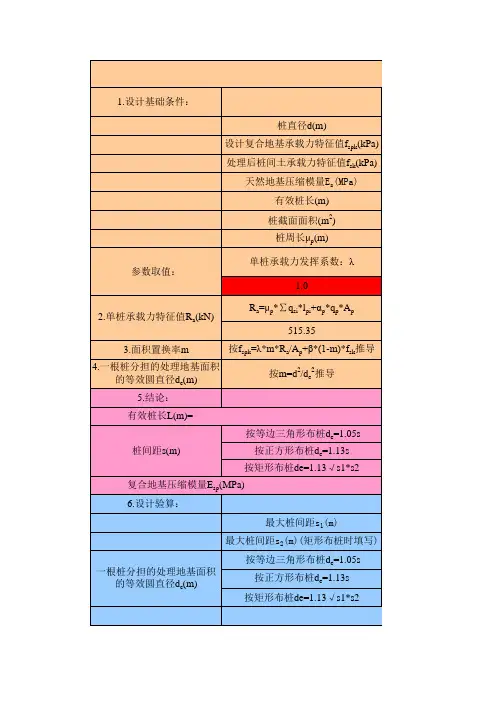

(2012地基处理规范)高压旋喷桩、CFG桩、水泥土搅拌桩、振冲碎石桩计算-PJ
