引风机
引风机结构及工作原理
根据管道长度、弯头数量、阀 门等阻力因素，选择合适的风 压，以确保系统正常运行。
转速与功率
根据实际需求，选择合适的转 速与功率，以确保引风机能够 提供足够的空气流量和压力。
材质
根据实际使用环境，选择合适 的材质，以确保引风机的耐腐
蚀、耐高温等性能。
引风机维护保养
定期检查
定期检查引风机的运行状况，包括轴 承、密封件、润滑系统等，确保其正 常运转。
引风机分类
式引风机和轴流 式引风机。
根据用途
分为锅炉引风机、窑炉引 风机、工业炉引风机等。
根据驱动方式
分为电动引风机和气动引 风机。
引风机应用领域
01
02
能源领域
锅炉、热力发电厂、石油化工 等。
建材领域
水泥、陶瓷、玻璃等。
03
04
冶金领域
钢铁、有色金属等。
其他领域
垃圾焚烧、生物质能利用等。
02
引风机结构
叶轮
叶轮是引风机的核心部件，通常由金属材料制成，具有较高的强度和耐腐蚀性。
叶轮的叶片数量、形状和角度对引风机的性能和效率有重要影响。
叶轮通过电动机或其他动力源驱动旋转，将气体吸入引风机，并产生一定的压力和 流量。
机壳
机壳是引风机的外壳，通常由钢板焊 接而成，具有一定的强度和刚性。
机壳还起到支撑和固定引风机其他部 件的作用。
机壳内部通常装有导流器和集流器， 用于改变气体的流动方向和增加气体 流量。
集流器
1
集流器是引风机的一个重要部件，通常为锥形或 弧形结构。
2
集流器的作用是将气体集中并导入引风机内部， 增加气体流量，提高引风机的效率。
3
集流器的设计对引风机的性能和效率有很大影响， 不同的集流器适用于不同的气体流量和压力要求。
引风机
风机轴承超温
1烟气温度高，环境温度高 2冷却水中断或者效果不好 3润滑油变质，缺润滑油，或者润滑油过多 4轴弯曲 5超负荷运行 6风机振动大
风机的停运
1关闭进风口（PV-2006） 关闭进风口（PV-2006） 2现场或者中控室按停车按钮 冬天要对冷却水系统吹扫防冻
风机的维护
1为确保人身安全，风机的维护必须在停车 时进行 2定期清除风机内部特别是叶片处积灰和污 垢等杂质，并防止锈蚀 3定期检查润滑油和冷却水 4风机检修后启动要注意风机各部位是否正 常
一些建议
1在P-207出口加远传压力仪表 207出口加远传压力仪表 2在C-105A/B电机加远传温度仪表和振动 105A/B电机加远传温度仪表和振动 远传仪表
谢谢 再见
风机振动 大
1.主轴弯曲 1.主轴弯曲 2.轴承损坏 2.轴承损坏 3.轴与轴承松动 3.轴与轴承松动 4.叶轮松动使叶轮晃动增大，叶轮积灰或收到腐 4.叶轮松动使叶轮晃动增大，叶轮积灰或收到腐 蚀，重心偏心，晃动增大，叶轮与机壳摩擦 5.联轴器中心偏差大 5.联轴器中心偏差大 6.基础或者机座刚性不大 6.基础或者机座刚性不大 7.电动机振动 7.电动机振动 8.风机外壳螺栓松动，叶轮盘螺栓松动，机壳与 8.风机外壳螺栓松动，叶轮盘螺栓松动，机壳与 支架、轴承箱与支架、轴承箱盖与座等联接螺栓 松动
引风机开机
1.检查风机系统完好，电机系统完好，风 1.检查风机系统完好，电机系统完好，风 机电机连接完好。 2.检查冷却水系统完好，并投用正常 2.检查冷却水系统完好，并投用正常 3.检查润滑油系统完好。 3.检查润滑油系统完好。 4.检查入口调节阀好用，正常，烟道关闭 4.检查入口调节阀好用，正常，烟道关闭 5.盘车正常 5.盘车正常 6.启动（也可在中控室远程启动） 6.启动（也可在中控室远程启动）
引风机工作原理
引风机工作原理
引风机是一种常见的风机设备，其工作原理是通过电动机驱动叶轮旋转，产生气流来达到通风和换气的目的。
具体工作原理如下：
1. 电动机启动：引风机内置电动机，当电源接通后，电动机开始启动。
2. 叶轮旋转：电动机通过轴连接，驱动叶轮旋转。
叶轮通常由数个叶片组成，其形状和排列方式根据风机设计和使用环境不同而有所差异。
3. 气流产生：随着叶轮的旋转，叶片将空气吸入机内，并通过叶片的推动产生高速气流。
气流的大小和速度取决于电动机的转速和叶轮的设计参数。
4. 气流输送：产生的气流随即从风机的出口处排出，传递到所需的场所进行通风、换气或其他相关用途。
引风机的工作过程中，除了电动机驱动叶轮旋转外，还需要注意以下几个方面：
1. 散热：电动机工作时会产生热量，因此引风机通常设计有散热装置，以保证电动机正常运行并避免过热损坏。
2. 噪音：由于叶轮旋转时与空气摩擦，引风机会发出一定的噪音。
为了减少噪音对环境和人体的影响，可采取吸音材料或降噪装置来降低噪音水平。
3. 维护保养：引风机在使用过程中，应定期检查电动机的运行状况和叶轮的磨损情况，并对其进行必要的保养和维修，以确保其长期稳定运行。
总之，引风机通过电动机驱动叶轮旋转，产生气流进行通风和换气。
其工作原理简单易懂，但在实际应用中需要根据具体需求和环境进行合理选择和使用。
引风机使用说明书
引风机使用说明书一、产品概述引风机是一种用于通风和排除废气、烟雾、灰尘等物质的设备。
它能够通过产生强烈的气流，有效地改善空气质量和环境条件。
本使用说明书旨在提供引风机的正确安装和使用方法，帮助用户充分发挥引风机的功能。
二、安装要求1. 安装前请先检查引风机的外观是否完好，所有配件是否齐全。
2. 安装引风机时，确保工作区域清洁且无障碍物，并确保风机与墙面或其他设备之间有足够的间隙，以确保良好的空气流通。
3. 使用正确大小的螺丝和螺母来固定引风机，确保牢固安装。
4. 安装完成后，请检查风机是否安装牢固，确保其在运行时不会产生震动和噪音。
三、使用方法1. 设定引风机的运行模式和速度。
根据需要，引风机通常具有不同的运行模式，如常规模式、高速模式等。
通过操作控制面板上的按钮或旋钮，您可以轻松选择所需的运行模式和速度。
2. 启动引风机。
通过按下启动按钮或旋钮，以启动引风机。
在启动之前，请确保引风机周围没有人员和障碍物。
3. 监测引风机的运行状态。
在引风机运行过程中，注意观察其是否正常工作。
如有异常情况，请立即停止使用，并联系相关维修人员进行检修。
4. 关闭引风机。
在不需要使用引风机时，可通过按下停止按钮或旋钮来关闭引风机。
关闭前，请确认周围环境是否清洁，以免引风机吸入灰尘或其他杂物。
四、注意事项1. 请勿将手指、头发或其他物体伸入引风机运行时的风道中，以避免因接触到旋转的叶轮而导致伤害。
2. 请勿移动或改动引风机的安全装置和保护罩，以确保正常的操作和安全。
3. 在使用引风机时，请避免接触其金属表面，以免因工作电压引发电击危险。
4. 定期清洁引风机的滤网和风道，以保持其正常的工作效率和通风效果。
5. 如遇到引风机故障或异常情况，请立即停止使用，并联系售后服务人员进行维修。
五、保养与维护1. 定期检查引风机的电源线和插头是否损坏，必要时更换。
2. 定期清洁引风机的叶轮和风道，以防止积尘和堵塞影响通风效果。
3. 如引风机长时间不使用，应将其保存在防尘的环境中，避免灰尘和湿气对其产生影响。
引风机的工作原理
引风机的工作原理引风机是一种用于通风、换气和排风的设备，广泛应用于工业、建筑、农业和其他领域。
它的工作原理是通过电动机驱动叶轮旋转，产生气流，从而实现空气的流动和排放。
本文将详细介绍引风机的工作原理，包括结构组成、工作过程和应用场景。
引风机的结构组成主要包括电动机、叶轮、壳体和控制系统。
电动机是引风机的动力源，通常采用交流电机或直流电机，通过电源供给驱动叶轮旋转。
叶轮是引风机的核心部件，它的设计和形状会直接影响气流的产生和流动。
壳体是用来固定和保护电动机和叶轮的外部结构，通常采用金属或塑料材料制成。
控制系统用于调节引风机的运行状态和风量，可以实现自动控制和远程监控。
引风机的工作过程是通过电动机驱动叶轮旋转产生气流，从而实现空气的流动和排放。
当电动机启动后，叶轮开始旋转，产生的离心力将空气吸入叶轮内部，然后通过叶片的作用产生气流。
这时，气流会被推向引风机的出口，从而实现空气的流动和排放。
引风机的工作原理类似于风扇，但其产生的气流更加强劲和持续。
引风机的应用场景非常广泛，主要包括工业通风、建筑通风、农业通风和环境保护等领域。
在工业生产中，引风机常用于排烟、换气和除尘，可以有效改善生产环境和保障员工健康。
在建筑领域，引风机常用于排风和通风，可以改善室内空气质量和舒适度。
在农业生产中，引风机常用于温室通风和畜禽养殖，可以调节温度和湿度，促进作物生长和动物健康。
在环境保护中，引风机常用于污染治理和废气处理，可以净化空气和保护生态环境。
总之，引风机是一种重要的通风设备，其工作原理是通过电动机驱动叶轮旋转产生气流，从而实现空气的流动和排放。
它在工业、建筑、农业和环境保护等领域有着广泛的应用，对改善生产环境、保障健康和促进可持续发展起着重要作用。
希望本文对读者对引风机的工作原理有所了解，并能够在实际应用中发挥其作用。

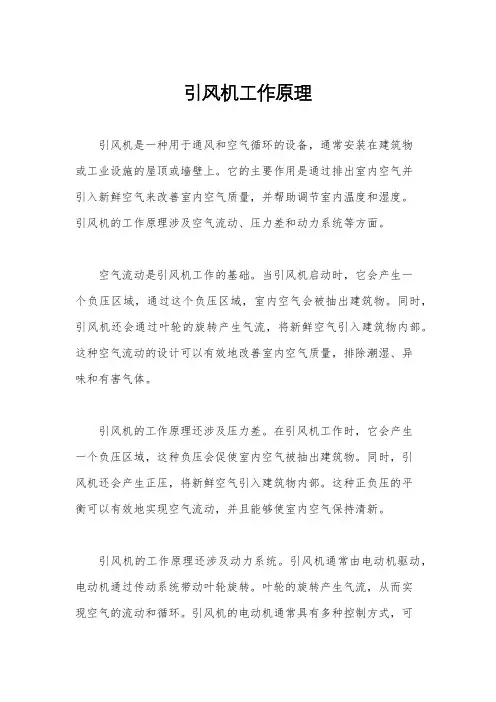

引风机工作原理
引风机工作原理
引风机是一种用于通风和空气循环的设备，通常安装在建筑物
或工业设施的屋顶或墙壁上。
它的主要作用是通过排出室内空气并
引入新鲜空气来改善室内空气质量，并帮助调节室内温度和湿度。
引风机的工作原理涉及空气流动、压力差和动力系统等方面。
空气流动是引风机工作的基础。
当引风机启动时，它会产生一
个负压区域，通过这个负压区域，室内空气会被抽出建筑物。
同时，引风机还会通过叶轮的旋转产生气流，将新鲜空气引入建筑物内部。
这种空气流动的设计可以有效地改善室内空气质量，排除潮湿、异
味和有害气体。
引风机的工作原理还涉及压力差。
在引风机工作时，它会产生
一个负压区域，这种负压会促使室内空气被抽出建筑物。
同时，引
风机还会产生正压，将新鲜空气引入建筑物内部。
这种正负压的平
衡可以有效地实现空气流动，并且能够使室内空气保持清新。
引风机的工作原理还涉及动力系统。
引风机通常由电动机驱动，电动机通过传动系统带动叶轮旋转。
叶轮的旋转产生气流，从而实
现空气的流动和循环。
引风机的电动机通常具有多种控制方式，可
以根据需要进行调节，以实现不同的通风效果。
总的来说，引风机的工作原理是通过空气流动、压力差和动力系统等方面的协同作用，实现室内空气的循环和通风。
它可以有效地改善室内空气质量，调节室内温度和湿度，为建筑物内部提供舒适的环境。
引风机在建筑物和工业设施中具有广泛的应用，是一种非常重要的通风设备。
引风机和鼓风机的区别
引风机和鼓风机的区别
一、引风机和鼓风机的工作原理
引风机和鼓风机都是通风设备，但它们的工作原理不同。
引风机是一种将空气吸入系统并向外排放的设备，通常被安装在空气净化和工业生产系统中。
它的工作原理类似于吸尘器，通过风轮的旋转产生负压，在管道中产生一股气流，加速空气流动，从而吸入大量气体。
鼓风机则是将气体或气体混合物吸入设备内部，再通过内部的风轮或叶轮将气体压缩并加速向外输送。
因此，鼓风机主要用于压缩气体应用，如工业生产中的空气气源。
二、引风机和鼓风机的应用场景
引风机和鼓风机在应用中也有所不同。
引风机通常用于加工烟尘和气味的工厂、化工工厂、矿山和船舶等行业。
它可以将室外空气或火灾烟气向建筑物内部输送或排出。
鼓风机则主要应用于工业生产领域，如食品、化工、药品等领域的生产和运输。
鼓风机可以通过各种形状和大小的通道将压缩空气输送到生产线的各个部分，使生产线保持稳定的工作状态，提高生产效率。
三、引风机和鼓风机的特点
引风机和鼓风机的结构和特点也不同。
引风机通常采用圆形或矩形形状，在内部设置风轮或叶片，将空气吸入和排出。
鼓风机则通常采用外置电机的结构，通过内部的风轮和叶轮进行压缩和加速。
由于引风机和鼓风机的结构和特点各不相同，因此在使用时需要根据实际需求选择适当的设备。
综上所述，引风机和鼓风机作为通风设备，在工作原理、应用场景和特点等方面都有所不同。
用户在选择设备时应根据实际情况选择适合自己
的设备，以达到更好的效果。
引风机操作规程
引风机操作规程引风机是工业生产中常见的一种设备，用于排除或供给空气。
为了保证引风机的安全运行以及提高效率，制定一套符合操作规程非常重要。
本文将详细介绍引风机的操作规程，以确保操作人员能够正确、安全地操作引风机。
一、安全准备1. 在操作引风机之前，必须全面了解引风机的结构、性能、使用范围和注意事项，确保操作人员具备相关的培训和资质。
2. 在操作引风机之前，必须检查引风机的各个部件是否完好无损，特别是传动装置和安全保护装置，确保其正常运行。
3. 在操作引风机之前，必须穿戴好安全装备，如安全帽、安全鞋、劳动防护手套等。
二、操作步骤1. 开启引风机前，必须确保引风机周围没有其他人员和障碍物。
如果引风机处在较高的位置，应采取相应的安全措施，如使用安全护栏、防坠落装置等。
2. 在开启引风机之前，必须检查电源是否正常，电压是否稳定，并通过电气仪器进行测试。
3. 开启引风机之前，必须检查引风机的运行方向是否正确，确保风向与实际要求一致。
4. 开启引风机时，应逐渐增加供电电流，并观察引风机的运行情况。
如果发现异常情况，应立即停机检查，并进行相应的维修或更换。
5. 在引风机运行过程中，必须随时观察引风机的工作状态和电流情况，发现异常现象应立即停机检查。
6. 在引风机运行过程中，严禁将手或其他物体伸入引风机中，以防发生危险事故。
7. 在引风机运行过程中，应保持引风机周围的环境清洁整洁，确保引风机的散热效果和正常运行。
8. 引风机运行结束后，必须先将电源断开，并等待引风机停止运转后才能离开现场。
三、维护保养1. 定期检查引风机的传动装置、轴承和密封件，确保其正常运行。
2. 定期清理引风机的风叶、过滤器和进出风口，以防止积尘和堵塞。
3. 定期添加润滑油或润滑脂，确保引风机的润滑状态。
4. 定期检查电路和电气设备，确保引风机的供电正常。
5. 定期进行引风机的维修和保养，如更换磨损零部件、校准传感器等。
四、应急处理1. 如果发现引风机有异常响声、异味或冒烟等情况，应立即停机，并及时通知维修人员进行检修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12
冷却水量
m3/h
2.5
电加热电压
V
380
冷却面积
m2
5
电加热功率
kW
3
转速
r/min
1450
油箱容积
m3
0.6
过滤精度
μm
20
供油温度
℃
≤45
绝缘等级
B级
用油牌号
N46、N48透平油
4.2.3引风机电机润滑油站及冷却风机
油站型号
XYZ-16GF
冷却风机
4-72-114A
项目
单位
数据
项目
5.17热工有关启停逻辑经检查无误。
5.18事故按钮操作方便,可靠。
5.19试运现场应有充足的照明，备有必要的通讯设施、风机试转所需的工具及仪器设备等。
5.20风机周围的垃圾及杂物已清理干净，脚手架拆除，地沟盖板盖好，附近无易燃易爆物品。
5.21手动盘车风机无卡涩及异常摩擦声。
5.22参加试转人员已熟悉风机启动操作程序，同时熟悉制造厂说明书中有关的安全事项和启停注意事项，熟悉现场工作环境。
电机轴承温度＜75℃
电机定子温度＜115℃（F级绝缘）；
风机冷却系统正常；轴承温度报警及保护正确；
各项联锁保护动作正确。
4设备规范、特性、参数
4.1系统简介
国电荆门三期2×600MW机组锅炉配有两台上海鼓风机厂生产的型号为SAF31.5-16-1型动叶可调轴流式引风机；两台上海鼓风机厂生产的型号为FAF26.6-14-1型动叶可调轴流送风机；两台上海鼓风机厂生产的型号为1788AZ/1165型离心式一次风机。
46汽轮机油
冷却风机绝缘等级
B级
润滑油泵绝缘等级
B级
5调试前必须具备的条件
5.1完成引风机及其附属设备所有的安装工作，有完整的安装记录，并经验收合格。
5.2与引风机相联的冷热风道及其支吊架均已安装完毕，支吊架的定位销已经拔除，确认风机及进出口风道内有无杂物，风道内部的临时固定装置已经拆除。
5.3引风机出口隔离挡板、空预器进\出口隔离挡板关闭严密，可远方操作。
编号：
国电荆门三期2×600MW机组建设工程
#6机组引风机启动调试措施
湖北中兴电力试验研究有限公司
二ΟΟ六年六月
编写：鲍宇轩
审核：
批准：
国电荆门三期2×600MW机组建设工程
#6机组引风机启动调试措施
1概述
为保证国电荆门三期2×600MW机组建设工程#6机组动叶可调式引风机及其系统的调试顺利进行，特制订本调试措施，以规范引风机及其系统的分系统调试及试运工作，确认风机本体、电机、系统管道及辅助设备正常，设备运行性能良好，控制及保护系统正确，满足机组正常运行要求。
5.11油管路连接正确，油管渗漏试验合格，润滑油泵已试转且转动方向正确，滤油器前后差压正常（否则要清理滤网）。
5.12油站表计齐全,完好。润滑油泵联锁试验合格。
5.13油站油位正常,油系统管道阀齐全,无漏油。
5.14冷却水流量充足、畅通,水温正常。
5.15冷却风机完好,试转合格。
5.16风机及电机轴承温度能正常显示,油压和温度保护及联锁投入。
要求在系统启动调试和试运过程中严格按照《中国国电集团公司火电厂基本建设工程启动及验收管理办法》、《中国国电集团公司火电工程启动调试工作管理办法》等有关规定和规程，以及相应的设计和设备技术规程、标准开展调试工作，科学管理，精心调试，确保调试工作全过程安全优质。
本系统应：
要求风机运行平稳，无异常；
风机各轴承温度＜80℃、振动≤0.05mm；
6调试项目、调试方法及步骤
6.1单体调试的介入
单位
数据
公称流量
l/min
16
数量
台数
4
公称压力
MPa
0.4Байду номын сангаас
电压
V
380
油箱容积
m3
0.63
功率
kW
5.5
电加热器型式
管状
流量
m3/h
4012～7419
电压
V
220
全压
Pa
2014～1370
冷油器型式
JGL*3-4
电流
A
11.1
冷却面积
m2
4
转速
r/min
2900
试验压力
MPa
1
防护等级
IP44
用油牌号
2.3《中国国电集团公司火电工程调整试运质量检验及评定标准（2006年版）》
2.4《中国国电集团公司火电机组达标投产考核办法（2006年版）》
2.5《电力建设安全工作规程（火力发电厂部分）》DL5009.1—92。
2.6《电业生产安全工作规定（热力和机械部分）》。
2.7《锅炉启动调试导则》DL/T 852-2004。
电机电加热器电压
V
380
绝缘等级
F级
4.2.2引风机液压油站
油站型号
YXHZ-B40
齿轮油泵型式
GPA3-25
油泵电机型号
Y132M-4B5
项目
单位
数据
项目
单位
数据
供油量
l/min
40
电压
V
380
控制油公称压力
MPa
6.3
功率
kW
7.5
润滑油公称压力
MPa
0.8
冷却水压力
MPa
0.2～0.6
润滑油供油量
2.8《电力建设施工及验收技术规范（锅炉机组篇）》DL/T 5047-95。
2.9湖北省电力试验研究院质量、职业健康安全及环境管理体系。
2.10有关行业和厂家的技术标准。
2.11设计院相关图纸。
2.12甲方相关管理规定。
3质量目标和要求
为实现本工程“机组质量优良等级并高标准达标投产”的质量总目标，本分项的系统调试和试运的质量目标为：全面达到《中国国电集团公司火电工程调整试运质量检验及评定标准》中相关部分的优良质量标准要求，优良率100%。
5.4空预器安装完毕，内部杂物已清理干净。
5.5风机就地表计可投入正常使用。
5.6电气工作结束，各种保护能正常投入，电机经单体试转合格，旋转方向正确，有启动电流的记录。
5.7电机及风机地角螺栓已经拧紧,安全。
5.8动叶连接螺栓拧紧力矩已经达到安全要求。
5.9联轴器连接螺栓完整无松动,防护罩完整。
5.10检查引风机入口导叶操作正常，位置正确。
4.2引风机技术规范
4.2.1引风机
引风机型号
SAF31.5-16-1
引风机电机型号
YKK800-6
项目
单位
数据
项目
单位
数据
风量
m3/S
502.75
电压
V
6000
全压
Pa
4990
功率
kW
3100
效率
%
85.33
电流
A
346
转速
r/min
985
功率因数
0.89
电机电加热器功率
kW
2.4
防护等级
IP54
本文涉及的设备技术参数，系统逻辑条件与报警、联锁、保护定值为现有资料版本提供的数据，调试工作实施过程中将按最终到货设备参数和最终定稿的系统逻辑条件与报警、联锁、保护定值进行检查调整。
2编制依据
2.1《中国国电集团公司火电厂基本建设工程启动及验收管理办法（2006年版）》
2.2《中国国电集团公司火电工程启动调试工作管理办法（2006年版）》
