煤矿轨道及道岔安装标准1、轨道的辅设标准1.1.矿井井下运输大巷辅设轨道必须使用轨型为30kg/m及以上的轨道，斜巷及采区等区域辅设轨道可根据设计选择轨型，但轨型不得低于22kg/m。
1.2.轨道扣件必须齐全、紧固并与轨型相符。
轨道接头必须使用合格的道夹板，并用4条螺栓固定，井下辅设轨道如需改变轨道型号，不同型号轨道接头必须使用合适的异形道夹板，道夹板不得有断裂或少眼等现象。
1.3.所有轨道接头间距不得大于5mm，高低和左右错差不得大于2mm。
1.4.轨道方向应符合标准，目视直顺，不得有硬弯。
主要运输线路轨道直线段应目视直顺，用10m弦量不超过10mm（煤业子公司在特殊条件下，局部巷道底鼓较严重区段用30m弦量不超过50mm）；曲线段，目视圆顺，用2m弦量相邻正矢差半径50m以下不超过3mm。
1.5.轨道轨面前后高低应目视平顺，明显变坡点处不得有接头，应根据巷道变坡处的弯曲半径，采用圆弧过渡。
主要运输线路轨面前后高低允许偏差用10m弦量不超过10mm（煤业子公司在特殊条件下，局部巷道底鼓较严重区段用30m弦量不超过50mm）。
1.6.接头采用悬接时，30kg/m型号轨道轨枕距接头距离为240mm，偏差不超过30mm，22kg/m型号轨道轨枕距接头距离为220mm，偏差不超过30mm；接头采用承接时，接头处共3根轨枕，中间一根在两轨道的接头处，另两根分别距中间轨枕240mm（30kg/m轨道）、220mm（22kg/m轨道）；直线段应对接，相对错距不大于50mm；曲线段应错接，相对错距不小于2m。
1.7.主要运输线路轨道单轨中心线符合设计要求，偏差为设计值的±50mm；双轨中心线的间距不小于设计要求，不大于设计值的20mm，双轨的中心位置与设计位置的偏移不大于50mm。
1.8.主要运输线路轨道轨面的实际标高与设计标高偏差为±50mm；坡度50m内误差不超过1/1000，高差不超过50mm。
《煤矿安全规程》规定轨道铺设标准
第三百五十二条新建或改扩建的矿井中，对运行7t及其以上机车或3t及其以上矿车的轨道，应采用不低于30kg/m的钢轨。
第三百五十三条矿井轨道必须按标准铺设。
主要运输巷道轨道的铺设质量应符合下列要求：（一）扣件必须齐全、牢固并与轨型相符。
轨道接头的间隙不得大于5mm，高低和左右错差不得大于2mm。
（二）直线段2条钢轨顶面的高低差，以及曲线段外轨按设计加高后与内轨顶面的高低偏差，都不得大于5mm。
（三）直线段和加宽后的曲线段轨距上偏差为+5mm，下偏差为-2mm。
（四）在曲线段内应设置轨距拉杆。
（五）轨枕的规格及数量应符合标准要求，间距偏差不得超过50mm。
道碴的粒度及铺设厚度应符合标准要求，轨枕下应捣实。
对道床应经常清理，应无杂物、无浮煤、无积水。
同一线路必须使用同一型号钢轨。
道岔的钢轨型号，不得低于线路的钢轨型号。
矿井轨道使用期间应加强维护，定期检修。
第三百五十四条架线电机车运行的轨道应符合下列要求：（一）两平行钢轨之间，每隔50m应连接1根断面不小于50mm2的铜线或其他具有等效电阻的导线。
（二）线路上所有钢轨接缝处，必须用导线或采用轨缝焊接工艺加以连接。
连接后每个接缝处的电阻，不得大于下列规定：1．15kg/m钢轨，0.00027Ω；2．18kg/m钢轨，0.00024Ω；3．22kg/m钢轨，0.00021Ω；4．24kg/m钢轨，0.00020Ω；5．30kg/m钢轨，0.00019Ω；6．33kg/m钢轨，0.00018Ω；7．38kg/m钢轨，0.00017Ω；8．43kg/m钢轨，0.00016Ω。
矿井轨道、道岔质量标准与相关知识
井下轨道曲线半径的测量方法：用 2米弦测量正矢值厶h ，根据公式轨道、道岔质量标准及相关知识、轨道质量标准:1、 轨道中心线：单轨中心线符合设计，偏差不大于设计值的土 50mm 双轨中心线的间距不小于设计设计要求，不大于设计值20mm 双轨的中心位置与设计位置的偏差不大于50mm2、 坡度与标高： 轨面的实际标高与设计标高的偏差为土50mm 坡度误差50米不大于1/1000, 高差不大于50mm3、 接头平整度： 轨面高低、错差不大于 2mm 不应有硬弯；4、方向： 直线目视直顺，用 10米弦测量不超过10mm 曲线目视圆顺，用 2米弦测量相邻正矢差：半径 50米以上时不超过 2mm 半径50米以下时不超过 3mm5、 轨面前后高低： 目视平顺，用10米弦测量不超过10mm 倾斜绞车道不超过 15mm6、 轨距： 允许偏差：直线段及曲线段加宽后均为 +5mm -2mm ；7、 钢轨： 无杂拌道，钢轨磨损不超限；8水平：直线段两股轨道的水平误差，高度不大于5mm （曲线段外轨超高值见表 1）9、轨缝： 间隙不大于5mm10、轨枕质量： 规格与数量符合设计要求，轨枕无失效。
11、接头方式： 接头应采用悬接，直线段接头应对接，相对错距不不大于50mm 曲线段接头应错接，相对错距不大于2米；（见图1）12、 扣件： 鱼尾板、螺栓、弹簧垫与轨型配套，数量齐全、密贴、紧固有效；13、 道钉：15~18kg/m 的截面尺寸未12mm ， 24kg/m 的截面尺寸未14mm 长度120mm 规格与轨型配套,数量齐全，浮离不大于 2mm 混凝土轨枕扣件齐全紧固，浮离不大于2mm14、 轨枕间距：700mm 误差不大于50mm 15、 捣固：道渣要捣固坚实，严禁出现空板、吊板（轨翼与轨枕间隙不大于2mm曲线段轨加宽值：见表2轨道接头△ h=b 2/(8R)*1000=500/R ，则轨道曲线半径 R =500/ △ h ,其中△ h 为测量的正矢值。
井下轨道铺设标准
井下轨道铺设标准一、安装规定1轨道的安装应符合设计要求，钢轨应不变形、无硬弯、无断裂现象。
2、钢轨、轨枕、道岔、附件的型号、规格及材质，应符合设计要求，数量齐备。
3、木轨枕应按设计要求，经防腐处理后方可铺设，钢筋混凝土轨枕应无断裂和露筋。
4、道碴粒径宜为20—60mm粒度大小应均匀一致，材质是坚硬的碎石或卵石，不应混有软岩、泥土或杂物。
5、枕轨的铺设，应符合下列规定：（1）轨枕间距偏差不应超过土10mm对中间枕距为600—700mm过渡枕为500—600mm接头枕距为400—500mmn n n n中间过渡接头（2）轨枕中心线与轨道中心线宜一致，其偏差不应超过土30mm6、道床应铺平砸实，无浮枕；轨枕埋入道渣深度应为轨枕厚度的2/3，轨枕底面下的道碴厚度不应小于100mm7、轨道安装完应进行下列内容检查：（1）应按铺轨、轨枕铺设，道床和道岔分别进行检查、验收。
（2）对弯道道岔，甩车道等主要部位应逐一进行检查，铺轨全部检查合格后，进行重车运行，轨道不应有冲击情况，钢轨及尖轨不应产生下沉和压出现象，发现问题及时处理。
二、轨道铺设标准1、轨道中心线与设计中心线偏差不应超过土50mm双线路轨道中心距离偏差不应超过+200 mm2、直线段轨距偏差不应超过J5mm两轨面的相对高差不应大于5mm3、轨面坡度应符合设计要求，其局部偏差每50mn不应超过土1%井下机车运输线路坡度一般为 3 —5%o。
4、轨道的接头应平整，其轨面及内侧错位均不应大于2mm螺栓、夹片必须齐全。
直线段两侧钢轨的接头应对齐，在弯疲乏上两侧钢轨接头须错开，错开长度宜为轨长1/3 —1/4。
说明：错距不宜小于3m使用的短轨最小长度不得小于2m5、钢轨接头的间隙，直线段不应大于5mm曲线段不应大于8mm当采用焊接时，焊缝不应有裂纹。
轨道接头必须采用对妆悬接，接头不应落在轨枕上。
6、轨道按中腰线铺设平、直，单轨铺设时轨中偏巷中200mm(人行道对侧)。
矿井轨道铺设标准

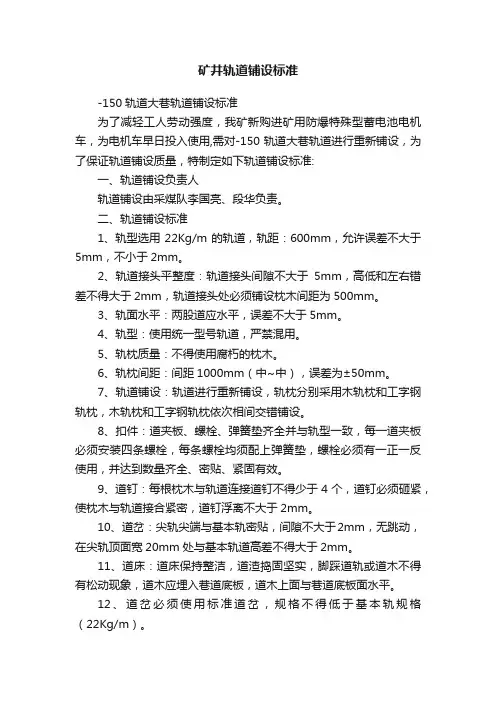

矿井轨道铺设标准-150轨道大巷轨道铺设标准为了减轻工人劳动强度，我矿新购进矿用防爆特殊型蓄电池电机车，为电机车早日投入使用,需对-150轨道大巷轨道进行重新铺设，为了保证轨道铺设质量，特制定如下轨道铺设标准:一、轨道铺设负责人轨道铺设由采煤队李国亮、段华负责。
二、轨道铺设标准1、轨型选用22Kg/m的轨道，轨距：600mm，允许误差不大于5mm，不小于2mm。
2、轨道接头平整度：轨道接头间隙不大于5mm，高低和左右错差不得大于2mm，轨道接头处必须铺设枕木间距为500mm。
3、轨面水平：两股道应水平，误差不大于5mm。
4、轨型：使用统一型号轨道，严禁混用。
5、轨枕质量：不得使用腐朽的枕木。
6、轨枕间距：间距1000mm（中~中），误差为±50mm。
7、轨道铺设：轨道进行重新铺设，轨枕分别采用木轨枕和工字钢轨枕，木轨枕和工字钢轨枕依次相间交错铺设。
8、扣件：道夹板、螺栓、弹簧垫齐全并与轨型一致，每一道夹板必须安装四条螺栓，每条螺栓均须配上弹簧垫，螺栓必须有一正一反使用，并达到数量齐全、密贴、紧固有效。
9、道钉：每根枕木与轨道连接道钉不得少于4个，道钉必须砸紧，使枕木与轨道接合紧密，道钉浮离不大于2mm。
10、道岔：尖轨尖端与基本轨密贴，间隙不大于2mm，无跳动，在尖轨顶面宽20mm处与基本轨道高差不得大于2mm。
11、道床：道床保持整洁，道渣捣固坚实，脚踩道轨或道木不得有松动现象，道木应埋入巷道底板，道木上面与巷道底板面水平。
12、道岔必须使用标准道岔，规格不得低于基本轨规格（22Kg/m）。
13、轨道铺设过去要保证巷道底板平整，不得有渣块与杂物堆积。
三、轨道铺设完成后组织人员按标准统一验收。
井下轨道铺设标准

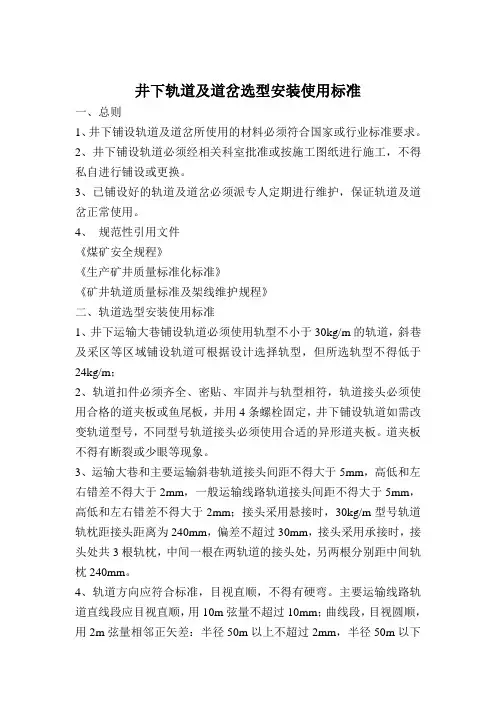

井下轨道及道岔选型安装使用标准一、总则1、井下铺设轨道及道岔所使用的材料必须符合国家或行业标准要求。
2、井下铺设轨道必须经相关科室批准或按施工图纸进行施工，不得私自进行铺设或更换。
3、已铺设好的轨道及道岔必须派专人定期进行维护，保证轨道及道岔正常使用。
4、规范性引用文件《煤矿安全规程》《生产矿井质量标准化标准》《矿井轨道质量标准及架线维护规程》二、轨道选型安装使用标准1、井下运输大巷铺设轨道必须使用轨型不小于30kg/m的轨道，斜巷及采区等区域铺设轨道可根据设计选择轨型，但所选轨型不得低于24kg/m；2、轨道扣件必须齐全、密贴、牢固并与轨型相符，轨道接头必须使用合格的道夹板或鱼尾板，并用4条螺栓固定，井下铺设轨道如需改变轨道型号，不同型号轨道接头必须使用合适的异形道夹板。
道夹板不得有断裂或少眼等现象。
3、运输大巷和主要运输斜巷轨道接头间距不得大于5mm，高低和左右错差不得大于2mm，一般运输线路轨道接头间距不得大于5mm，高低和左右错差不得大于2mm；接头采用悬接时，30kg/m型号轨道轨枕距接头距离为240mm，偏差不超过30mm，接头采用承接时，接头处共3根轨枕，中间一根在两轨道的接头处，另两根分别距中间轨枕240mm。
4、轨道方向应符合标准，目视直顺，不得有硬弯。
主要运输线路轨道直线段应目视直顺，用10m弦量不超过10mm；曲线段，目视圆顺，用2m弦量相邻正矢差：半径50m以上不超过2mm，半径50m以下不超过3mm；5、轨道轨面前后高低应目视平顺，明显变坡点处不得有接头，应根据巷道变坡处的弯曲半径，采用圆弧过渡。
主要运输线路轨面前后高低允许偏差用10m弦量不超过10mm；6、主要运输线路轨道单轨中心线符合设计要求，偏差不大于设计值的±50mm；双轨中心线的间距不小于设计值且不得大于设计值的20 mm，双轨的中心位置与设计位置的偏移不大于50mm；7、主要运输线路轨道轨面的实际标高与设计标高偏差为±50mm；坡度50m内误差不超过1/1000，高差不超过50mm；8、井下轨道轨距为900m m，主要运输线路轨道直线段允许偏差+5mm、-2mm；曲线段加宽后允许偏差+5mm、-2mm，在曲线段内应设置轨距拉杆。
【2017年整理】煤矿轨道及道岔安装标准
【2017年整理】煤矿轨道及道岔安装标准煤矿轨道及道岔安装标准1、轨道的辅设标准1.1.矿井井下运输大巷辅设轨道必须使用轨型为30kg/m及以上的轨道，斜巷及采区等区域辅设轨道可根据设计选择轨型，但轨型不得低于22kg/m。
1.2.轨道扣件必须齐全、紧固并与轨型相符。
轨道接头必须使用合格的道夹板，并用4条螺栓固定，井下辅设轨道如需改变轨道型号，不同型号轨道接头必须使用合适的异形道夹板，道夹板不得有断裂或少眼等现象。
1.3.所有轨道接头间距不得大于5mm，高低和左右错差不得大于2mm。
1.4.轨道方向应符合标准，目视直顺，不得有硬弯。
主要运输线路轨道直线段应目视直顺，用10m弦量不超过10mm(煤业子公司在特殊条件下，局部巷道底鼓较严重区段用30m弦量不超过50mm);曲线段，目视圆顺，用2m弦量相邻正矢差半径50m以下不超过3mm。
1.5.轨道轨面前后高低应目视平顺，明显变坡点处不得有接头，应根据巷道变坡处的弯曲半径，采用圆弧过渡。
主要运输线路轨面前后高低允许偏差用10m弦量不超过10mm(煤业子公司在特殊条件下，局部巷道底鼓较严重区段用30m弦量不超过50mm)。
1.6.接头采用悬接时，30kg/m型号轨道轨枕距接头距离为240mm，偏差不超过30mm，22kg/m型号轨道轨枕距接头距离为220mm，偏差不超过30mm;接头采用承接时，接头处共3根轨枕，中间一根在两轨道的接头处，另两根分别距中间轨枕240mm(30kg/m轨道)、220mm(22kg/m轨道);直线段应对接，相对错距不大于50mm;曲线段应错接，相对错距不小于2m。
1.7.主要运输线路轨道单轨中心线符合设计要求，偏差为设计值的?50mm;双轨中心线的间距不小于设计要求，不大于设计值的20mm，双轨的中心位置与设计位置的偏移不大于50mm。
1.8.主要运输线路轨道轨面的实际标高与设计标高偏差为?50mm;坡度50m内误差不超过1/1000，高差不超过50mm。
轨道及道岔安装标准
轨道及道岔安装标准
轨道和道岔的安装标准可以根据不同的国家或地区，以及不同的铁路系统而有所不同。
以下是一些常见的轨道和道岔安装标准：
1. 轨道安装标准：
- 安装前的准备工作：包括平整基础的建设、选择适当的轨
道类型和型号、计算轨道的几何参数等。
- 轨道铺设：按照设计要求将轨道端口连接到钢轨上，并确
保轨道的线性和平整度满足要求。
- 轨道固定：使用适当的固定装置，如轨道座子、夹具等，
将轨道固定在基础上，确保其不移动或变形。
- 轨道连接：在需要连接的地方使用合适的连接器将轨道连
接起来，确保连接牢固、平整。
- 轨道调整：通过调整轨道的位置和高度，使得铁路车辆能
够顺畅行驶，且噪音和振动降到最低。
2. 道岔安装标准：
- 选择适当的道岔类型和型号，以满足设计要求和交通需求。
- 安装道岔前的准备工作：包括道岔基础的建设、道岔轨道
几何参数的计算、道岔和轨道的位置和高度调整等。
- 道岔铺设：按照设计要求将道岔组件安装在轨道上，并确
保其线性和平整度满足要求。
- 道岔固定：使用适当的固定装置，如道岔座子、夹具等，
将道岔固定在基础上，确保其不移动或变形。
- 道岔连接：在需要连接的地方使用合适的连接器将道岔连
接起来，确保连接牢固、平整。
- 道岔调整：通过调整道岔的位置和高度，使得铁路车辆能
够顺畅行驶，且噪音和振动降到最低。
此外，还要考虑安全要求和相关的规范标准，如防滑、防晃动、闭塞系统等。
具体的轨道和道岔安装标准应根据当地的法规和规范来制定和执行。
