浅谈C50砼配合比验证

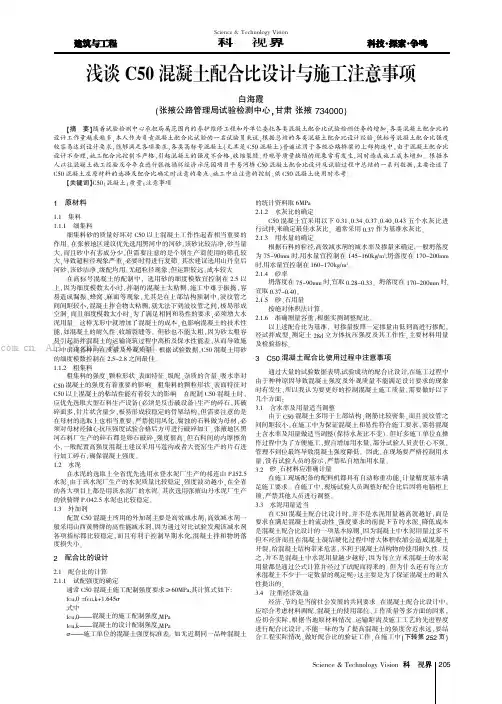

浅谈C50混凝土配合比设计与施工注意事项
Science &Technology Vision 科技视界1原材料1.1集料1.1.1细集料细集料砂的质量好坏对C50以上混凝土工作性起着相当重要的作用。
在张掖地区建议优先选用黑河中的河砂,该砂比较洁净,砂当量大,而且砂中有害成分少,但需要注意的是个别生产商使用的筛孔较大,导致超粒径现象严重,必要时得进行复筛。
其次建议选用山丹皇后河砂,该砂洁净、级配均用,无超粒径现象,但运距较远,成本较大。
在高标号混凝土的配制中,选用砂的细度模数宜控制在2.5以上,因为细度模数太小时,拌制的混凝土太粘稠,施工中难于振捣,容易造成漏振、蜂窝、麻面等现象,尤其是在上部结构预制中,波纹管之间间距较小,混凝土拌合物太粘稠,就无法下到波纹管之间,极易形成空洞。
而且细度模数太小时,为了满足相同和易性的要求,必须增大水泥用量。
这样无形中就增加了混凝土的成本,也影响混凝土的技术性能,如混凝土的耐久性、收缩裂缝等。
但砂也不能太粗,因为砂太粗容易引起新拌混凝土的运输浇筑过程中离析及保水性能差,从而导致施工中出现各种内在质量及外观质量。
根据试验数据,C50混凝土用砂的细度模数控制在2.5~2.8之间最佳。
1.1.2粗集料粗集料的强度、颗粒形状、表面特征、级配、杂质的含量、吸水率对C50混凝土的强度有着重要的影响。
粗集料的颗粒形状、表面特征对C50以上混凝土的粘结性能有着较大的影响。
在配制C50混凝土时,应优先选取大型石料生产设备(必须是反击破设备)生产的碎石,其破碎面多,针片状含量少,极易形成较稳定的骨架结构,但需要注意的是在母材的选取上也相当重要,严禁使用风化、腐蚀的石料做为母材,必须对母材经轴心抗压强度试验合格后方可进行破碎加工。
张掖地区黑河石料厂生产的碎石都是卵石破碎,强度很高,但石料间的内摩擦角小,一般配置高强度混凝土建议采用马莲沟或者大瓷窑生产的片石进行加工碎石,确保混凝土强度。
1.2水泥在水泥的选取上全省优先选用永登水泥厂生产的祁连山P.I52.5水泥,由于该水泥厂生产的水泥质量比较稳定,强度波动越小,在全省的各大项目上都是用该水泥厂的水泥。

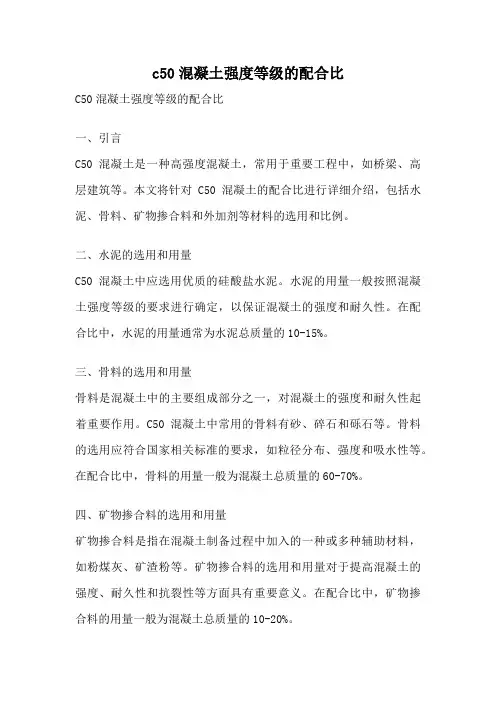

c50混凝土强度等级的配合比
c50混凝土强度等级的配合比C50混凝土强度等级的配合比一、引言C50混凝土是一种高强度混凝土，常用于重要工程中，如桥梁、高层建筑等。
本文将针对C50混凝土的配合比进行详细介绍，包括水泥、骨料、矿物掺合料和外加剂等材料的选用和比例。
二、水泥的选用和用量C50混凝土中应选用优质的硅酸盐水泥。
水泥的用量一般按照混凝土强度等级的要求进行确定，以保证混凝土的强度和耐久性。
在配合比中，水泥的用量通常为水泥总质量的10-15%。
三、骨料的选用和用量骨料是混凝土中的主要组成部分之一，对混凝土的强度和耐久性起着重要作用。
C50混凝土中常用的骨料有砂、碎石和砾石等。
骨料的选用应符合国家相关标准的要求，如粒径分布、强度和吸水性等。
在配合比中，骨料的用量一般为混凝土总质量的60-70%。
四、矿物掺合料的选用和用量矿物掺合料是指在混凝土制备过程中加入的一种或多种辅助材料，如粉煤灰、矿渣粉等。
矿物掺合料的选用和用量对于提高混凝土的强度、耐久性和抗裂性等方面具有重要意义。
在配合比中，矿物掺合料的用量一般为混凝土总质量的10-20%。
五、外加剂的选用和用量外加剂是指在混凝土制备过程中加入的一种或多种化学物质，用于改善混凝土的加工性能和性能稳定性。
常用的外加剂有减水剂、增稠剂和缓凝剂等。
外加剂的选用和用量应根据混凝土的具体要求进行确定，在配合比中，外加剂的用量一般为混凝土总质量的1-3%。
六、配合比的确定配合比是指混凝土中各种材料的比例关系。
对于C50混凝土，其配合比的确定应综合考虑工程要求、材料性能和经济性等因素。
在确定配合比时，应遵循以下原则：1. 混凝土的总用量应根据工程需要确定；2. 水泥、骨料、矿物掺合料和外加剂的用量应按照相应的比例确定；3. 混凝土的砂浆含量应合理控制，以保证混凝土的流动性和工作性能；4. 混凝土的砂浆含量和骨料粒径应相互匹配，以提高混凝土的密实性和强度。
七、总结C50混凝土是一种高强度混凝土，在工程中应用广泛。

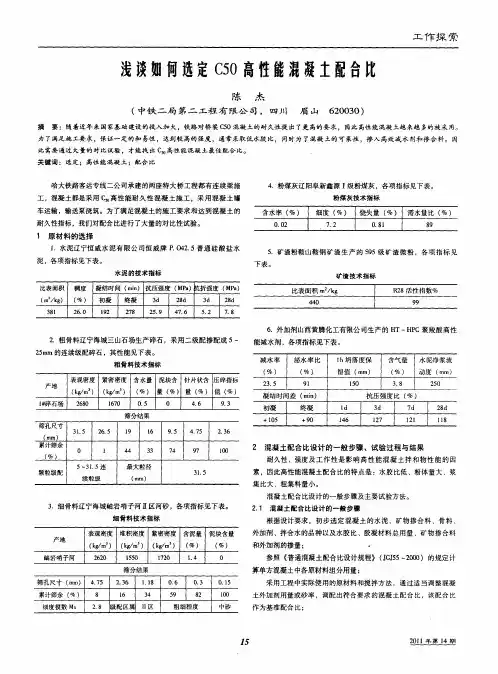

浅谈如何选定C50高性能混凝土配合比
８
ｌ ６
３ ４
５ ｌ８ ９ ２
粗 细程度
ｌ ０ ｏ
中砂
２８ 级配 区 属 Ｉ区 ． １
作为基 准配合 比 ；
１ ５
２ １１年 第 ｌ 期 ０ ４
改变 基准配合 比的水胶 比 、胶凝材 料用 量 、矿 物掺 合料 掺量 、外加 剂掺量 或砂率等 参数 ，调 配出拌合 物性能 与要 求值基 本接 近 的配合
为 了满足施 工要 求 ，保证 一定的和 易性 ，达 到较 高的强度 ，通 常采取 低水胶 比 ，同时为 了混凝 土的 可泵性 。掺入 高效 减水 剂和掺 舍料。 因
此需要通过 大量的对 比试 验 ，才能找 出 Ｃ 高性能 混凝土最佳 配合 比。
关 键词 ：选定 ；高性能混凝 土 ；配合 比
下表 。
矿 渣 技 术 指 标
（ ／ ） （ ） 初 Ｉ 凝 ３ ８ ３ ｝８ ｍ ｋ ％ 凝 终 ｄ ２ ｄ ２ ｇ Ｉ ｄ ｄ
３ ８ ２Ｏ １ ｌ ７ ２９ｌ７ ５ ． １ ６ ９ ８ ５ ４６ ． ｌ ８ ． ２ ２ ． ． ２ ７
６ ．外加剂 山西黄腾化 工有限公 司生 产 的 Ｈ Ｔ—Ｈ Ｃ聚羧 酸 高性 Ｐ
（ ） ％
２ ． ３５
（ ％）
９１
留值 （ ｍ） ｍ
ｌ０ ５
（ ） ％
３８ ．
动度 （ ｍ ｍ ）
２０ ５
（吕ｍ ） （ｒｍ ） ｋ／ ｋ／ ，
（ ） 量 （ ） 量 （ ） 值 （ ） ％ ％ ％ ％
凝结时 间差 （ ｉ） ａ ｒｎ
初 凝
细骨料技术指标
表观 密度 堆 积密 度 紧密 密度 含 泥量 泥 块含 量

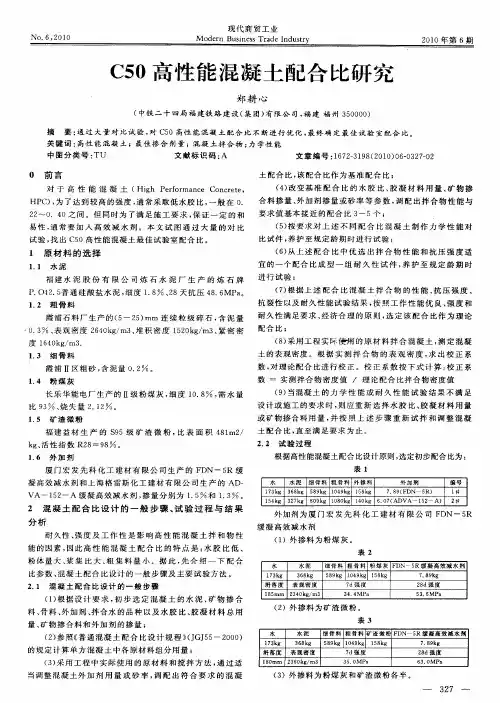

C50高性能混凝土配合比研究
根 据 高性 能混 凝 土 配合 比设计 原则 ， 定初 步 配 合 比为 ： 选
表 １
厦 门宏 发先 科 化工 建材 有 限公 司生产 的 Ｆ ＤＮ一 ５ 缓 Ｒ
凝 高 效 减 水 剂 和 上 海 格 雷 斯 化 工 建 材 有 限 公 司 生 产 的 ＡＤ—
要 求 值 基 本 接 近 的配 合 比 ３ ５个 ； — （ ） 要 求 对 上 述 不 同 配 合 比 混 凝 土 制 作 力 学 性 能 对 ５按 比试件 ， 护 至规定龄 期时进行 试验 ； 养 （ ） 上 述 配 合 比 中 优 选 出 拌 合 物 性 能 和 抗 压 强 度 适 ６从 宜 的 一 个 配 合 比 成 型 一 组 耐 久 性 试 件 ， 护 至 规 定 龄 期 时 养
１ ２ 粗 骨 料 ． 霞浦 石料厂 生产 的（ —２） ５ ５ ｍｍ 连 续 粒 级 碎 石 ， 泥 量 含
（） 据上 述 配合 比混凝 土拌 合 物 的性 能 、 压强 度 、 ７根 抗 抗 裂 性 以及 耐 久 性 能 试 验 结 果 ， 照 工 作 性 能 优 良 、 度 和 按 强 耐久 性满足要求 、 济合理 的原 则 ， 定该 配合 比作 为理论 经 选
Ｖ Ａ一 １ ２ Ａ 缓 凝 高 效 减 水 剂 ， 量 分 别 为 １ ５ 和 １ ３ 。 ５一 掺 ． ．
２ 混 凝 土 配 合 比 设 计 的 一 般 步 骤 、 验 过 程 与 结 果 试
分 析
耐 久 性 、 度 及 工 作 性 是 影 响 高 性 能 混 凝 土 拌 和 物 性 强
（ ） 混凝 果 不 满 足 ９当 设 计 或 施 工 的要 求 时 ， 应 重 新 选 择 水 胶 比 、 凝 材 料 用 量 则 胶 或 矿 物 掺 合 料 用 量 ， 按 照 上 述 步 骤 重 新 试 拌 和 调 整 混 凝 并 土配合 比， 至满足要求 为止 。 直
浅谈C50混凝土配合比设计要领
根据石料的粒径 ， 高效减水剂 的减水率及掺量 来确定 ， 一般坍落度为 ７ ５— ９ ０ ｍ ｍ时， 用水量宜控制 在１ ４ ５ — １ ６ ０ ｋ ｇ ／ ｍ 。 ， 坍落度在 １ ７ ０～ ２ ０ ０ ｍ ｍ时， 用水 量宜控制在 １ ６ ０～ １ ７ ０ ｋ ｇ ／ ｍ 。
２ ． １ ． ４ 砂 率
［ ２ ］ Ｊ Ｔ Ｇ Ｆ ８ ０ ／ １ — ２ ０ ０ ４ ， 公路 工程质 量检 验评定 标 准 ［ Ｇ］ ．
北京 ： 人民交通出版社 ， ２ ０ ０ ８ ．
坍落 度在 ７ ５— ９ ０ ｍｍ 时 ， 宜取 ０ ． ２ ８— ０ ． ３ ３ 。坍
［ ３ ］ Ｊ Ｔ Ｇ Ｆ Ａ２－ ２ ０ ０ ５ ， 公 路工程集 料试 验规程 ［ Ｇ］ ． 北京 ： 人
的含量 、 吸 水率 对 Ｃ ５ ０混 凝 土 的强 度 有着 重 要 的影 响 。配制 Ｃ ５ ０以上 混 凝 土 对 粗 集 料 的强 度 的 选 取
是十分重要的， 高强 度的集料才能配制出高强度 的
混凝 土 。应选 取质 地 坚硬 、 洁净 的碎 石 。
１ 原 材料
１ ． １ 集料
泥量 不 超过 ２ ％， 云母 含量 小 于 １ ％。
１ ． １ ． ２ 粗 集料
选取其中体积密度较大者使用 ， 因体积密度大则空
隙率 小 。
集料 中的泥土、 石粉的含量要严格控制 ， 其含量
大， 不但影响混凝土拌和物的和易性 ， 而且降低混凝
土 的强 度 ， 影 响混 凝土 的 耐久 性 ， 引起 混凝 土的 收缩
掺。 试拌 得 出的拌 和物坍 落度不 能 满足要 求 或黏 聚

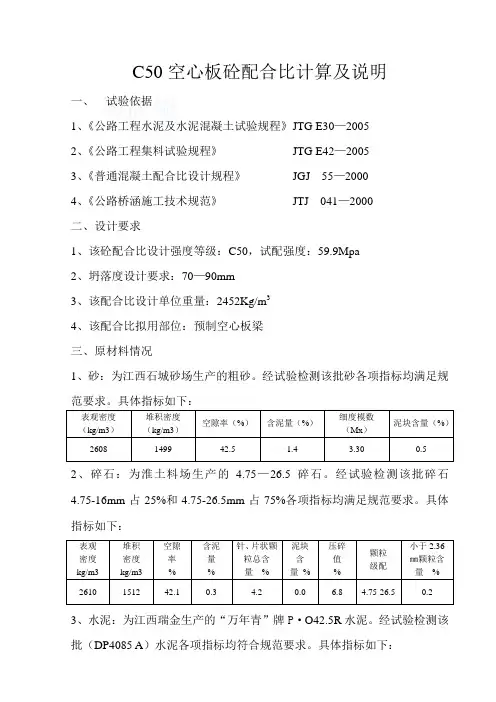

c50空心板砼配合比计算及说明
C50空心板砼配合比计算及说明一、试验依据1、《公路工程水泥及水泥混凝土试验规程》JTG E30—20052、《公路工程集料试验规程》JTG E42—20053、《普通混凝土配合比设计规程》JGJ 55—20004、《公路桥涵施工技术规范》JTJ 041—2000二、设计要求1、该砼配合比设计强度等级：C50，试配强度：59.9Mpa2、坍落度设计要求：70—90mm3、该配合比设计单位重量：2452Kg/m34、该配合比拟用部位：预制空心板梁三、原材料情况1、砂：为江西石城砂场生产的粗砂。
经试验检测该批砂各项指标均满足规范要求。
具体指标如下：表观密度（kg/m3）堆积密度（kg/m3）空隙率（%）含泥量（%）细度模数（Mx）泥块含量（%）2608 1499 42.5 1.4 3.30 0.5 2、碎石：为淮土料场生产的 4.75—26.5碎石。
经试验检测该批碎石4.75-16mm占25%和4.75-26.5mm占75%各项指标均满足规范要求。
具体指标如下：表观密度kg/m3堆积密度kg/m3空隙率%含泥量%针、片状颗粒总含量%泥块含量%压碎值%颗粒级配小于2.36㎜颗粒含量%2610 1512 42.1 0.3 4.2 0.0 6.8 4.75-26.5 0.2 3、水泥：为江西瑞金生产的“万年青”牌P·O42.5R水泥。
经试验检测该批（DP4085 A）水泥各项指标均符合规范要求。
具体指标如下：4、水：饮用水。
5、外加剂为广州建宝新型建材有限公司生产的FDN-5B高效减水剂（粉末状颗粒），掺量为胶凝材料的1.4%。
四、配合比计算初步配合比计算如下：1、试配强度的计算：F C=50+1.645*6=59.9Mpa；2、水灰比的计算：本配合比采用假定法进行选定W/C，0=0.32；3、选定单位用水量：因设计坍落度为70-90则取W=191Kg/m3，但FDN-5B 减水率为17%，W，0=191*（1-0.17）=159Kg/m3，，4、计算单位水泥用量：C，0=W/（W/C）=497 Kg/m3；5、根据经验确定砂率：S P=31%；6、计算减水剂用量：497*0.014=6.958 Kg/m3；7、计算砂、石用量M S0、M G0 (采用质量法)假定砼密度为2452Kg/m3得：M S0=555Kg/m3，M G0=1234Kg/m3；8、经初步配合比按8升量进行试拌，该配合比的实测坍落度80mm、78mm，满足设计的70—90mm的设计要求，棍度和含砂情况为中等，保水性和粘聚性均良好。
c50混凝土配合比设计
c50混凝土配合比设计C50混凝土是指其强度等级为C50的混凝土，强度等级表示混凝土的抗压能力。
在混凝土配合比设计中，需要确定水泥、骨料（粗骨料和细骨料）、水和掺合料的用量比例，以保证混凝土的强度、工作性能和耐久性等综合性能。
以下是C50混凝土配合比设计的相关内容。
1.设计强度等级混凝土的强度等级是根据设计要求和使用条件确定的。
在确定C50混凝土的设计配合比时，首先要确定其设计强度等级为C50。
C50强度等级表示混凝土在28天龄期下的标准立方体抗压强度为50 MPa。
2.骨料选用粗骨料一般选择碎石或砾石，细骨料一般选择天然细砂。
在C50混凝土中，骨料的选择应符合设计要求，具有适当的强度和粒径分布。
3.水泥选择C50混凝土中常用的水泥有普通硅酸盐水泥和矿渣水泥等。
水泥的选择应根据工程要求和材料特性进行比较，从而确定最佳水泥品种。
4.掺合料的使用在混凝土中常使用的掺合料有矿渣粉、粉煤灰等。
掺合料的适当添加可提高混凝土的强度、耐久性和热收缩性能。
在C50混凝土中，掺合料的使用量应根据混凝土配合比设计需求确定。
5.水灰比的确定水灰比是指混凝土中水的质量与水泥的质量之比。
合理的水灰比能够提高混凝土的强度和工作性能。
在C50混凝土中，一般采用低水灰比，以确保混凝土的强度。
6.配合比的制定配合比是指混凝土中水泥、骨料、水和掺合料的用量比例。
在C50混凝土的配合比设计中，需要根据设计要求和材料特性确定各成分的用量比例。
配合比的制定应综合考虑工程要求、原材料品质、施工工艺和材料消耗等因素。
7.施工工艺要求在混凝土施工过程中，应注意控制水灰比和拌合时间，保证混凝土的均匀性和一致性。
同时，要注意混凝土浇筑后的养护，以促进混凝土强度发展和耐久性提高。
8.质量控制及试验在C50混凝土的施工过程中，需要进行相应的质量控制和试验工作。
包括原材料检测、配合比试验、混凝土强度试验、物理性能测试等，以确保混凝土的质量和性能符合设计要求。
C50混凝土配合比设计的探讨
设 计 强度 基 本上 采 用 Ｃ ０混 凝土 或 大 于 Ｃ ０ ５ ５
在桥梁的上部结构 中 ，如梁 板等混凝土 的 重要 的影 响。 对未用过的水泥厂要进行认真调研。 配制 Ｃ ０ ５ 以上 混凝土对粗集 料的强度的选 １ ． ３外加剂
１． 门 自建制 最大 限度落 实使 用单 位 ． １ ２部 的建筑功能要求 基建班子的成员 既是项 目 理人员又是业 管 主代表 ，他们能建立从业主 至设计单位 的最短 沟通渠道 ， 这一沟通途径避免 了中间环节 ， 能将 建设 单位对功能的局部变化迅速转 变为 设计变 更 ， 而快速指导工程施工 ， 进 这在计划经济 时代 较好的避免 了使用单位难 以一次 ｌ将功能进行 生 准确细致定位 的缺 陷，最大程度满 足了使 用单 位 对建 筑功能的个 需 求。 讹 １． ． １ ３对专业 ｌ较强 的功能定位 比较准确 生 对一些 专业性较 强的建筑 如体育场馆 ， 在 计划 经济时代 由于相关 设计规 范不够完 善 ， 对 专业 眭的场馆设计 和功能要 求没有统一的规范 可供参考 ，既有体育行政管 理又有基建管理工 作经验的体育系统的基建办能有效整合其系统 资源 ， 形成一套在 当时较 为全面的技术要求和 功能 定位 ， 足了体育 场馆的建设需要 ， 满 不断完 善了专业场馆的设计参数。 １４ 通过行政手段强化成本控制 ． １ 由于计 划经 济时代 政府 建设 项 目数 量较 少， 建设单 位对 工程投资进行详细测算 ， 提前数 年筹备工程建设费用 ，在工程建设过程很少 发 生工程费用超支 的情况 ，因为工程费用 的超 支
兰
： 垒
工 程 技 术
Ｃ ｉａ Ｎ ｗ Ｔ ｃ ｎ ｌｇｅ ｎ ｒ ｄ ｃｓ ｈ ｎ ｅ ｅ ｈ ｏｏ ｉｓａ ｄ Ｐ ｏ ｕ ｔ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈C50混凝土配合比验证
中铁二十三局一公司滕州项目部王坤
内容摘要通过进行C50混凝土配合比验证的多次试验，简要论述其设计原则与原材料的掺配比例、试验方法等方面的内容。
关键词混凝土配合比设计原则验证方法
随着材料科学的不断发展，混凝土的用途也越来越广泛。
水泥混凝土是常用的建筑材料，它是由水泥、水、砂、石、外加剂、掺合料等材料按一定的比例混合拌和而成的。
在国道104滕州城区改线段工程施工中大量运用到C50混凝土，其主要用于空心板梁、上跨铁路桥预制箱梁、调平层、桥面铺装等部位，对混凝土的要求很高，除了要达到强度要求外，其二还要有耐久性，防止其产生裂缝、凹陷，其核心是要具备密实性和含气量，三、所使用的混凝土要具备和易性，保证其坍落度，避免造成离析及泌水，以使桥梁达到内实外美的效果。
在此主要论证C50混凝土的配合比设计及验证方法的相关内容。
1 配合比设计原则
水泥配合比设计应遵循四个原则：
（1）满足设计强度的要求；
（2）混凝土的工作性能满足施工的要求；
（3）混凝土硬化后耐久性应符合设计要求；
（4）各种材料的比例符合成本最低的要求，即经济性。
2 原材料的选择
（1）选择水泥时，应注意其特性对混凝土结构强度、耐久性和使用条件是否有不利的影响。
应以能使所配制的混凝土强度达到要求，收缩性小、和易性好和节约水泥为原则。
本次试验采用的是鲁南中联P·O52.5的水泥，28天抗压强度为59.5MPa。
符合招标技术规范文件中P·O52.5水泥活性不低于57MPa的要求。
（2）桥涵混凝土的细骨料，应采用级配良好，质地坚硬，颗粒洁净，粒径小于5㎜的中砂。
砂对C50以上混凝土的拌和物和易性的影响比碎石大。
在此值得一提的是，混凝土的坍落度与砂的细度模数有一定的关系，相同砂率下，细度模数越小，坍落度越小，混凝土的工作性能越差。
本次试验采用的砂为邹城王村中砂，细度模数为2.75。
（3）碎石最好选用连续级配，这样更容易使混凝土达到最佳密实，骨料的最大粒径宜选用小于25㎜，应采用质地坚硬，洁净的碎石。
山东山亭生产大量碎石，规格为5-16㎜，粒径饱满圆润，针片状颗粒少。
距工程施工距离较近，运输方便，且满足本工程对碎石的规范要求，因此，本次试验采用此粗骨料。
（4）掺合料:试验中采用的掺合料为邹城电厂生产的Ⅰ级粉煤灰。
在混凝土中掺入粉煤灰的作用有四点：其一，可以填充骨料颗粒的空隙并包裹它们形成润滑层，由于其容量只有水泥的2∕3左右，而且粒形好能填充的更密实，其二，粉煤灰对
水泥颗粒起屋里分散作用，使水泥分布的更均匀，使其水化的更充分，其三，粉煤灰和水泥水化后的Ca(OH)2发生二次水化作用生成水化硅酸钙，加强了薄弱的过渡区，对改善混凝土的各项性能有显著作用，其四，粉煤灰延缓了水化速度，减小混凝土因水化热引起的温升，对防止混凝土产生温度裂缝十分有利。
（5）减水剂同时具有增加混凝土强度和流动性的功能。
在混凝土中掺入一定量的减水剂能够起提高混凝土强度的作用，使用前经反复试验其效果后认定采用山东省建科院NC-F2减水剂，加入到混凝土中有效增大了混凝土拌合物的流动性，提高了混凝土的强度及耐久性，同时有利于泵送和夏季施工。
3 配合比的设计
（1）试配强度的确定通常C50混凝土施工配制强度要求≥59.9MPa,其计算式如下:
f cu,o =f cu,k+1.645σ
式中f cu,o——混凝土的施工配制强度,MPa
f cu,k——混凝土的设计配制强度,MPa
σ——混凝土强度标准差,MPa，据表1取值为6.0。
（2）确定基准水灰比
W/C= αa×f ce/(f cu,o+a a×a b×f ce)
=0.46×52.5/（59.9+0.46×0.07×52.5）
=0.40 取W/C=0.38
（3）确定单位用水量：根据骨料的最大粒径及砼坍落度要求初步确定每立方米砼用水量： 227.5㎏
外加剂掺量2.6%，减水率为20%，
计算用水量：227.5×（1-20%）=182㎏，
（4）计算水泥及粉煤灰用量：m co=182/0.38=479㎏
粉煤灰等量取代水泥17%，粉煤灰掺量：479×17%=81㎏
单位水泥用量：479×（1-17%）=398㎏
（5）计算外加剂掺量：479×2.6%=12.454㎏
（6）外加剂含固量为32%，计算实际用水量：
182-12.454×（1-32%）=174㎏
（7）选定砂率：根据粗集料品种、最大粒径以及水灰比，选定βS=39%
（8）计算砂（m SO）、石（m gO）用量：
假定砼湿容重2400㎏/m3，则粗细集料总用量：
m SO＋m gO＝2400-479-174-12.454=1735㎏
①计算每方砼用砂量： mSO=1735×39%=676㎏
②计算每方砼碎石用量：mgO=1735－676=1059㎏
（9）得出初步配合比
（水泥+粉煤灰）：砂：碎石：水：外加剂：W/C+F 砂率
＝（398+81）：676 ：1059 ：174 ：12.454 ：0.36 39%
4 配合比验证
4.1试拌
试拌前，应先将搅拌机内洒一薄层水，以使搅拌机内壁润湿，同时用与试配时混凝土配
合比相同的水灰比进行刷膛，以免正式试Array拌时水泥砂浆粘附内壁。
按设计中的比例
称量好所需的砂、石、水泥和掺合料，干
搅半分钟后，边搅边加入一半用水量，搅
拌1分钟，再加入配制好的减水剂与另一
半用水量，搅拌3分钟出料。
混凝土拌合
物应拌和均匀，颜色一致。
4.2混凝土拌和物流动性能的测定
混凝土拌和物的坍落度测试参照规程
JTGE30-2005，坍落扩展度值的测试是在坍
落度试验的基础上，同时测定拌和物在水
平方向上的扩展值，测量两垂直方向上的扩展值，取平均值，即为坍落扩展度值。
在搅拌机
卸料过程中从卸料流的1/4至3/4之间部位，采取试样进行试验。
拌和物的初始坍落度为
160mm，满足设计要求，且粘聚性和保水性均较好。
可以不必调整。
4.3确定试验室配合比
据计算设计得出初步配合比：
（水泥+粉煤灰）：砂：碎石：水：外加剂：W/C+F 砂率
（398+81）：676 ：1059 ：174 ：12.454 ：0.36 39% 以基准水胶比为基础，分别上下浮动0.03，砂率分别增加和减少1%，得出两组配合比如下：
（水泥+粉煤灰）：砂：碎石：水：外加剂：W/C+F 砂率
（369+75）：708 ：1062 ：174 ：11.544 ：0.39 40%
（432+88）：644 ：1049 ：173 ：13.520 ：0.33 38% 将以上三组配合比分别拌制砼拌和物并制作试件。
经测定三组配合比的拌和物工作性均满足要求。
实测的拌和物的湿容重与假定的湿容重之间的校正系数K，均小于2％，可不必调整。
4.4试件养护条件
混凝土试件24小时脱模后运至养护室进行标准养护，养护温度应20℃±2℃，湿度不
小于95%。
养护28天，并检测其强度。
4.5结果汇总
表2
根据表2的试验结果，通过比较并本着经济的原则，水胶比W/ C+F =0.33的配合比28天强度为67.1Mpa＞59.9 Mpa，其他各项结果亦均满足设计要求，故选取每立方米砼材料用量：
（水泥+粉煤灰）：砂：碎石：水：外加剂：W/C+F 砂率
＝（432+88）：644 ：1049 ： 173： 13.520 ： 0.33 38%
拟采用此配合比用于本工程中。
5 注意的问题：
在进行此类水泥混凝土配合比设计时，我们关键要注意以下3个问题：
（1）用P.O52.5水泥来配制C50混凝土时，最重要的环节是减水剂的选择，适宜的减水剂掺量不但能够提高流动性能，而且还能节省水泥用量，所以在实际生产中减水剂的掺量应控制在饱和点附近为宜。
（2）C50混凝土依照普通混凝土配合比来设计的，其配制强度的确定、水灰比的计算、砂率及单位用水量的选取都是以鲍罗公式为依据的。
但是实际配比过程中，如果水灰比过小，C50混凝土配合比会不准确。
（3）C50混凝土配合比确定后，必须对配合比进行多次的重复试验进行验证，其平均值不应低于配制的强度值，确保其稳定性。
6 总结
水泥混凝土配合比设计对传统混凝土来讲配制技术已经很成熟，随着高性能混凝土的发展，水泥混凝土中引进了外加剂和掺合料等组分，使得混凝土配合比设计更趋灵活，根据设计混凝土的性能选择合适的配制材料，设计参数也更注意耐久性方面，这些是水泥混凝土配合比设计发展的新方向。
总之，目前常规水泥混凝土的使用量还非常大，其配合比设计中应注意设计四项原则，努力寻求性能和经济效益的平衡，在保证混凝土性能的前提下，把握原材料的技术性能，设计配制出强度合格、工作性、耐久性良好、成本消耗最少的混凝土配合比。
参考文献：
【1】中国建筑科学研究院.JGJ/T55—2000 混凝土配合比设计规程[S].北京：中国建筑工业出版社, 2001.
【2】JTJ041-2000《公路桥涵施工技术规范》.北京：人民交通出版社，2000
【3】《公路工程水泥及水泥混凝土试验规程》中华人民共和国交通部发布,2005
【4】JGJ 55—2000 普通混凝土配合比设计规程〃北京：中国建筑工业出版社，2001。
