4.平面上的坐标系与坐标变换

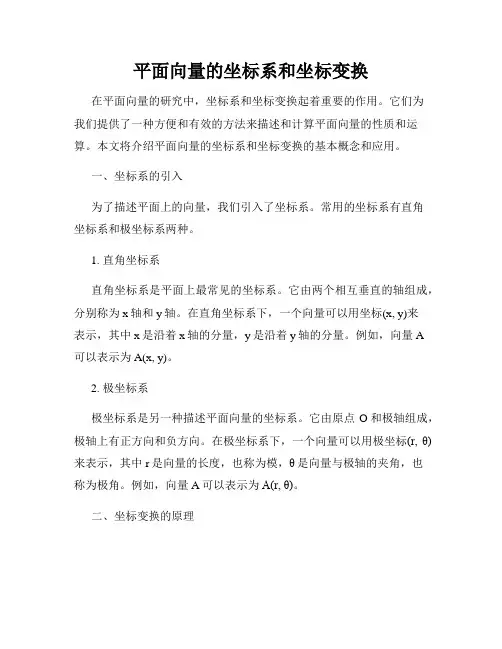

平面向量的坐标系和坐标变换
平面向量的坐标系和坐标变换在平面向量的研究中，坐标系和坐标变换起着重要的作用。
它们为我们提供了一种方便和有效的方法来描述和计算平面向量的性质和运算。
本文将介绍平面向量的坐标系和坐标变换的基本概念和应用。
一、坐标系的引入为了描述平面上的向量，我们引入了坐标系。
常用的坐标系有直角坐标系和极坐标系两种。
1. 直角坐标系直角坐标系是平面上最常见的坐标系。
它由两个相互垂直的轴组成，分别称为x轴和y轴。
在直角坐标系下，一个向量可以用坐标(x, y)来表示，其中x是沿着x轴的分量，y是沿着y轴的分量。
例如，向量A可以表示为A(x, y)。
2. 极坐标系极坐标系是另一种描述平面向量的坐标系。
它由原点O和极轴组成，极轴上有正方向和负方向。
在极坐标系下，一个向量可以用极坐标(r, θ)来表示，其中r是向量的长度，也称为模，θ是向量与极轴的夹角，也称为极角。
例如，向量A可以表示为A(r, θ)。
二、坐标变换的原理在不同的坐标系中，同一个向量可以有不同的坐标表示。
坐标变换可以将某一坐标系下的向量转换为另一坐标系下的向量。
下面分别介绍直角坐标系到极坐标系和极坐标系到直角坐标系的坐标变换。
1. 直角坐标系到极坐标系的坐标变换对于直角坐标系下的向量A(x, y)，要将其转换为极坐标系下的表示，可以按照以下公式进行计算：r = √(x^2 + y^2)θ = arctan(y/x)其中，r是向量A的长度，θ是向量A与x轴的夹角。
2. 极坐标系到直角坐标系的坐标变换对于极坐标系下的向量A(r, θ)，要将其转换为直角坐标系下的表示，可以按照以下公式进行计算：x = r * cos(θ)y = r * sin(θ)其中，x是向量A沿着x轴的分量，y是向量A沿着y轴的分量。
三、坐标系和坐标变换的应用坐标系和坐标变换在平面向量的计算和分析中有广泛的应用。
以下是一些常见的应用场景：1. 向量的加法和减法在直角坐标系中，向量的加法和减法可以通过分别计算向量的x轴和y轴分量来实现。
平面内直角坐标系中坐标旋转变换公式
平面内直角坐标系中坐标旋转变换公式平面内的坐标旋转变换公式可以通过向量旋转的方式进行推导和表示。
在直角坐标系中，设有一个平面点P(x, y)，其绕原点O逆时针旋转θ角度后的新坐标为P'(x', y')。
为了推导出坐标旋转变换公式，我们可以利用向量的旋转表达式来推导。
首先，我们将点P(x, y)表示为位于原点O(0, 0)到点P(x, y)的向量r = OP。
同理，点P'(x', y')可表示为向量r' = OP'。
然后，我们利用向量的旋转表达式来表示矢量r'，即：r' = r • R,其中R为旋转矩阵。
在平面内的逆时针旋转θ角度的旋转矩阵为：R = |cosθ -sinθ||sinθ cosθ|将向量r表示为坐标形式，则有：r = (x, y)将旋转矩阵R和向量r代入旋转表达式中，就可以得到点P'的坐标表示：(x', y') = (x, y) • |cosθ -sinθ||sinθ cosθ|根据矩阵乘法的定义，可以得到：x' = x • cosθ - y • sinθy' = x • sinθ + y • cosθ综上所述，平面内的坐标旋转变换公式为：x' = x • cosθ - y • sinθy' = x • sinθ + y • cosθ这个公式表示了坐标旋转变换的关系，可以使用这个公式将原平面上的点P(x, y)绕原点逆时针旋转θ角度后，得到新的坐标P'(x', y')。
在具体应用中，可以使用这个公式来进行坐标旋转变换。
例如，在计算机图形学中，可以使用这个公式将图像绕指定点进行旋转；在机器人学中，可以使用这个公式计算机器人末端执行器的位置；在仿真实验中，可以使用这个公式模拟物体的运动等等。
总之，坐标旋转变换公式提供了一种计算平面内点的旋转后坐标的方法，通过对原点到点P的向量进行旋转矩阵的乘法运算，可以计算出点P'的新坐标。
p坐标系与z坐标系的相互转换
p坐标系与z坐标系的相互转换在计算机图形学中，p坐标系（平面坐标系）和z坐标系（深度坐标系）是两种常用的坐标系，用于描述二维和三维空间中的图像。
1. p坐标系p坐标系是一个二维平面坐标系，由两个轴组成：x轴和y轴。
在p坐标系中，图像的位置用两个数值表示，分别是x和y坐标。
x轴表示水平方向，从左到右递增；y轴表示垂直方向，从上到下递增。
p坐标系的原点（0，0）通常位于图像的左上角，可以根据具体需求进行调整。
2. z坐标系z坐标系是一个三维空间中的坐标系，由三个轴组成：x轴、y轴和z轴。
在z坐标系中，图像的位置用三个数值表示，分别是x、y和z坐标。
x轴和y轴的意义与p坐标系中相同，而z轴表示图像的深度或距离。
z坐标系常用于三维图形的渲染和投影。
通过调整z坐标值，可以控制图像元素在三维空间中的相对位置和远近程度。
3. p坐标系到z坐标系的转换在将p坐标系转换为z坐标系时，需要考虑图像元素在三维空间中的位置。
一种常见的转换方法是将x、y坐标映射到z轴上。
假设p坐标系中的一个点的坐标为（x，y），则可以通过以下步骤将其转换为z坐标系中的坐标：1.选择一个适当的z值作为基准，例如将z值设置为0，表示将图像元素放置在z轴上。
2.将p坐标系中的x、y值分别映射到z轴的x、y轴上，可以使用线性映射或其他变换方式进行处理。
3.得到转换后的z坐标，表示该点在z坐标系中的位置。
需要注意的是，具体的坐标映射方式可以根据实际需求进行调整和优化。
例如，可以根据物体的距离远近调整z轴上的比例因子，以产生更逼真的图像效果。
4. z坐标系到p坐标系的转换将z坐标系转换为p坐标系时，需要将三维空间中的坐标投影到二维平面上。
一种常见的转换方法是将z轴上的坐标映射到p坐标系的x、y轴上。
假设z坐标系中的一个点的坐标为（x，y，z），则可以通过以下步骤将其转换为p坐标系中的坐标：1.如果z值表示了图像元素在z轴上的深度或距离，可以通过调整该值的比例因子来控制转换后的结果。
大地坐标与平面坐标之间的区别与转换
南方CASS和南方平差易可以计算，正反算，坐标换带下面收集的文章总结，相互转换需根据文章计算方法：1.大地坐标系：WGS84（世界坐标系）坐标以经纬度显示，GPS测得2.平面直角坐标系：高斯投影平面直角坐标系：北京54全国80，平面坐标以数字显示，由WGS84坐标系根据椭球参数转换而得。
北京54和全国80坐标系之间可以相互转换3.全站仪放样测得坐标属于平面直角坐标；GPS测得坐标属于大地坐标，高程是海拔高程。
4.同一个坐标系之间的转换高斯投影坐标系中坐标换带的计算见以下文章，比如80坐标系的6度带坐标，要换带计算为80坐标系的3度带，需要平面坐标先转换为大地坐标后根据经纬度调整再转换为另一度带坐标5.全站仪采用极坐标放样原理：把坐标输入全站仪，全站仪自动转换成方位角和距离，根据后视基准边的夹角和距离来放样。
具体参考WORD直角坐标与极坐标的区别和转换例题：高斯坐标和北京54，西安80坐标有什么区别，举例说一下，行吗？举个例子，野外采集GPS数据，数据是用大地坐标表示的，也就是用经纬度和高程表示。
而采集的数据要在地图上显示出来，就需要将经纬度转化为平面坐标，也就是通常说的x,y 坐标。
因为我国地形图一般采用高斯投影，所以通常转化成高斯平面坐标显示到地图上。
而在经纬度向平面坐标转化的过程中，需要用到椭球参数，因此要考虑所选的坐标系，我国常用的坐标系有北京54，西安80，WGS-84坐标系，不同的坐标系对应的椭球体是不一样的，这里你可能会不明白根椭球体有啥关系，是这样的，我们所说的地理数据都是为了描述大地水准面上的某一个点，而大地水准面是不规则的，我们用一个规定的椭球面去拟合这个水准面，用椭球面上的点来近似表示地球上的点。
每个国家地理情况不同，采用的椭球体也不尽相同。
北京54坐标系采用的是克拉索夫斯基(Krassovsky)椭球体，而西安80采用的是IAG 75地球椭球体WGS84坐标与北京54坐标转换（转）2007-09-20 12:03转自GIS中的坐标系定义与转换戴勤奋1. 椭球体、基准面及地图投影GIS中的坐标系定义是GIS系统的基础，正确定义GIS系统的坐标系非常重要。
空间大地坐标系与平面直角坐标系转换公式
§坐标系的分类正如前方所说起的 ,所谓坐标系指的是描绘空间地点的表达形式 ,即采纳什么方法来表示空间地点。
人们为了描绘空间地点，采纳了多种方法，进而也产生了不一样的坐标系，如直角坐标系、极坐标系等。
在丈量中常用的坐标系有以下几种：一、空间直角坐标系空间直角坐标系的坐标系原点位于参照椭球的中心，Z 轴指向参照椭球的北极，X 轴指向开端子午面与赤道的交点，Y 轴位于赤道面上且按右手系与X 轴呈 90°夹角。
某点在空间中的坐标可用该点在此坐标系的各个坐标轴上的投影来表示。
空间直角坐标系可用图2-3来表示：图 2-3 空间直角坐标系二、空间大地坐标系空间大地坐标系是采纳大地经、纬度和大地高来描绘空间地点的。
纬度是空间的点与参考椭球面的法线与赤道面的夹角；经度是空间中的点与参照椭球的自转轴所在的面与参照椭球的开端子午面的夹角；大地高是空间点沿参照椭球的法线方向到参照椭球面的距离。
空间大地坐标系可用图2-4 来表示：图 2-4 空间大地坐标系三、平面直角坐标系平面直角坐标系是利用投影变换，将空间坐标空间直角坐标或空间大地坐标经过某种数学变换映照到平面上，这类变换又称为投影变换。
投影变换的方法有好多，如横轴墨卡托投影、 UTM 投影、兰勃特投影等。
在我国采纳的是高斯-克吕格投影也称为高斯投影。
UTM 投影和高斯投影都是横轴墨卡托投影的特例，不过投影的个别参数不一样而已。
高斯投影是一种横轴、椭圆柱面、等角投影。
从几何意义上讲，是一种横轴椭圆柱正切投影。
如图左边所示，假想有一个椭圆柱面横套在椭球外面，并与某一子午线相切（此子午线称为中央子午线或轴子午线），椭球轴的中心轴CC’经过椭球中心而与地轴垂直。
高斯投影知足以下两个条件：1、它是正形投影；2、中央子午线投影后应为x 轴，且长度保持不变。
将中央子午线东西各必定经差（一般为 6 度或 3 度）范围内的地域投影到椭圆柱面上，再将此柱面沿某一棱线睁开，便组成了高斯平面直角坐标系，以以下图２－５右边所示。

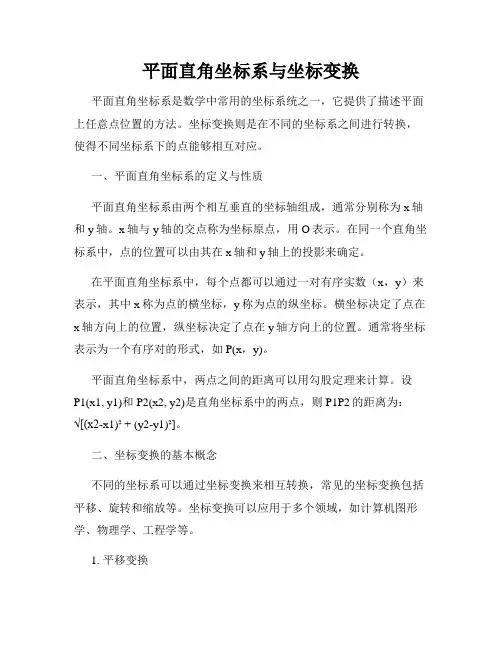

平面直角坐标系与坐标变换
平面直角坐标系与坐标变换平面直角坐标系是数学中常用的坐标系统之一，它提供了描述平面上任意点位置的方法。
坐标变换则是在不同的坐标系之间进行转换，使得不同坐标系下的点能够相互对应。
一、平面直角坐标系的定义与性质平面直角坐标系由两个相互垂直的坐标轴组成，通常分别称为x轴和y轴。
x轴与y轴的交点称为坐标原点，用O表示。
在同一个直角坐标系中，点的位置可以由其在x轴和y轴上的投影来确定。
在平面直角坐标系中，每个点都可以通过一对有序实数（x，y）来表示，其中x称为点的横坐标，y称为点的纵坐标。
横坐标决定了点在x轴方向上的位置，纵坐标决定了点在y轴方向上的位置。
通常将坐标表示为一个有序对的形式，如P(x，y)。
平面直角坐标系中，两点之间的距离可以用勾股定理来计算。
设P1(x1, y1)和P2(x2, y2)是直角坐标系中的两点，则P1P2的距离为：√[(x2-x1)² + (y2-y1)²]。
二、坐标变换的基本概念不同的坐标系可以通过坐标变换来相互转换，常见的坐标变换包括平移、旋转和缩放等。
坐标变换可以应用于多个领域，如计算机图形学、物理学、工程学等。
1. 平移变换平移变换改变了坐标系的原点位置，将原点沿着指定的方向移动一定距离。
平移变换可以表示为：x' = x + a，y' = y + b。
其中，(x, y)是原坐标系中的点，(x', y')是变换后的坐标系中的点，(a, b)是平移的距离。
2. 旋转变换旋转变换改变了坐标系中点的方向和位置，通常围绕原点进行旋转。
旋转变换可以表示为：x' = xcosθ - ysinθ，y' = xsinθ + ycosθ。
其中，(x, y)是原坐标系中的点，(x', y')是旋转后的坐标系中的点，θ是旋转角度。
3. 缩放变换缩放变换改变了坐标系中点的大小，可以进行等比缩放或非等比缩放。
缩放变换可以表示为：x' = ax，y' = by。
初中数学图形的坐标与变换知识点归纳
初中数学图形的坐标与变换知识点归纳初中数学中，图形的坐标与变换是一个重要且基础的知识点。
它涉及到平面直角坐标系、图形的平移、旋转、翻转等概念和运算。
下面，我们将对初中数学中相关的知识点进行归纳，帮助大家更好地理解和掌握这些内容。
1. 平面直角坐标系平面直角坐标系是研究平面上点的位置关系的工具。
它由两条互相垂直的数轴（x轴和y轴）组成，原点为坐标原点，分别与x轴和y轴的正方向上的单位长度为1的线段为坐标轴。
2. 点的坐标表示在平面直角坐标系中，每个点都可以表示为一个有序数对(x, y)，其中x表示点在x轴上的坐标，y表示点在y轴上的坐标。
这种用数对表示点的方法称为点的坐标。
3. 图形的平移平移是指图形在平面上沿着一定的方向移动一定的距离，但形状和大小保持不变。
平移可以用坐标表示，对于平移向量(a, b)，图形上的每个点(x, y)移动到新位置(x+a, y+b)。
4. 图形的旋转旋转是指图形绕一个固定点旋转一定的角度。
对于顺时针旋转θ度的情况，图形上的每个点(x, y)绕旋转中心点O旋转θ度后的新位置为(x', y')，通过一定的数学公式可以得到旋转后的新坐标。
5. 图形的翻转翻转是指图形相对于某个轴对称的操作。
包括水平翻转和垂直翻转两种情况。
水平翻转是指图形相对于x轴对称，垂直翻转是指图形相对于y轴对称。
翻转后图形上的每个点(x, y)的新坐标可以通过一定的变换公式得到。
6. 点的对称性在平面直角坐标系中，点的对称性也是一个重要的概念。
对称点是指两个在坐标系中关于某个点对称的点，就是它们关于这个点的连线的中点。
7. 图形的对称性除了点的对称性，图形的对称性也是一种重要的性质。
图形如果存在一个中心对称轴，当图形上的每一个点关于该对称轴与对应的对称点重合时，我们说图形具有中心对称性。
如果一个图形既有中心对称性，又有轴对称性，则称为既有中心对称性又有轴对称性。
通过对初中数学中图形的坐标与变换知识点的归纳，我们可以更好地理解和应用这些知识，解决与图形相关的问题。
平面向量的坐标系和基底
平面向量的坐标系和基底平面向量是在平面上有方向和大小的量，一般用箭头表示。
在平面上表示向量时，需要建立坐标系和基底。
坐标系用来描述向量在平面上的位置，基底用来描述向量的方向。
接下来将介绍平面向量的坐标系和基底的相关知识。
1. 坐标系的建立在平面上建立坐标系时，通常选择两条互相垂直的轴作为坐标轴，分别称为x轴和y轴。
x轴和y轴的交点称为坐标原点O。
坐标系中规定x轴正方向为右，y轴正方向为上，这样确定了平面的正交坐标系。
对于任意一点P(x, y)，其坐标可表示为一个有序数对 (x, y)，其中x表示点P在x轴上的投影长度，y表示点P在y轴上的投影长度。
建立了坐标系后，可以通过坐标表示向量的位置。
2. 基底的选择在平面向量中，通常考虑单位向量作为基底。
单位向量是长度为1的向量，通常用i和j表示。
其中，i表示x轴正方向的单位向量，j表示y轴正方向的单位向量。
任意向量都可以表示为基底i和j的线性组合。
例如，一个向量a可以表示为a = xi + yj，其中x和y分别为向量在x轴和y轴上的投影长度。
这样，基底的选择也对向量的表示起到了重要作用。
3. 坐标系变换在平面向量的运算中，有时需要将一个向量在不同坐标系下进行表示。
坐标系变换需要考虑坐标系的旋转和平移。
对于旋转，可以通过矩阵乘法来表示向量相对于坐标系的旋转关系；对于平移，可以通过向量的加法来表示向量相对于坐标原点的平移。
坐标系变换的目的是为了方便向量的运算，使得问题更易解决。
总结平面向量的坐标系和基底是描述向量位置和方向的重要工具。
建立坐标系需要确定坐标轴和原点，选择基底需要考虑单位向量。
坐标系变换可以通过矩阵乘法和向量运算来表示。
通过对坐标系和基底的理解和应用，可以更好地解决平面向量的问题。
平面向量的坐标系和基底是向量分析的基础，对于深入理解向量运算和空间几何具有重要意义。
平面直角坐标系平面直角坐标系
感谢您的观看
THANKS
性质
平面直角坐标系是一个正交坐标系，它具有唯一性和可数性 。
平面直角坐标系的建系的中心点 。
确定x轴与y轴
根据定义，x轴是一条与y轴垂直的数轴，y轴是 一条与x轴垂直的数轴。
确定单位长度
选择一个单位长度，通常选择一个合适的长度单 位，如毫米或厘米。
坐标系中的点与坐标
方向向量的计算
方向向量的计算可以通过两个点的坐标进行计算，得到一个向量，该向量的模等于两点之间的距离，方向与连 接两点的线段一致。
三维空间中的坐标系
三维空间中的坐标系定义
三维空间中的坐标系使用三个参数，x、y 、z，来定义空间中的任意一点。
VS
三维空间中的坐标系扩展
三维空间中的坐标系可以扩展到更高维度 的空间中，例如四维空间、五维空间等。
计算机图形学中的应用
像素坐标
在计算机图形学中，每个像素点都有其在平面直角坐标系中的位 置，通过坐标可以方便地对像素点进行操作。
渲染算法
通过平面直角坐标系可以设计各种渲染算法，如阴影算法、反射 算法等。
三维建模
在三维建模中，平面直角坐标系是基础，可以通过它来建立三维模 型的空间关系。
05
平面直角坐标系的扩展
平移平面直角坐标系中的点，其坐标值会相应地发生变化。平移过程中，点 的坐标值沿横轴或纵轴方向移动，移动距离等于平移方向上的坐标增量。
点的旋转
旋转平面直角坐标系中的点，其坐标值不会发生变化，但会围绕旋转中心转 动。旋转过程中，点的坐标值相对于旋转中心转动，旋转角度等于旋转角度 的弧度值。
距离与角度的计算
平面直角坐标系
2023-11-04
目 录
• 平面直角坐标系的基本概念 • 平面直角坐标系中的基本运算 • 平面直角坐标系中的图形变换 • 平面直角坐标系的应用 • 平面直角坐标系的扩展
常用坐标系介绍及变换PPT课件
目录
• 常用坐标系介绍 • 坐标变换基础 • 坐标变换的应用 • 坐标变换的数学表达 • 坐标变换的物理意义 • 坐标变换的计算机实现
01
常用坐标系介绍
笛卡尔坐标系
01
02
03
直角坐标系
以原点为中心，x轴、y轴、 z轴分别代表三个相互垂 直的坐标轴，用于描述平 面和空间中的点。
二维坐标变换
总结词
二维坐标变换是指平面内的坐标变化， 包括平移、旋转、缩放等操作。
详细描述
二维坐标变换涉及平面内的点，可以 通过平移、旋转或缩放等操作进行坐 标变化。这种变换在平面几何、图形 处理等领域应用广泛，可以通过矩阵 运算实现快速变换。
三维坐标变换
总结词
三维坐标变换是指空间中的坐标变化，包括平移、旋转、缩放等操作。
详细描述
三维坐标变换涉及空间中的点，可以通过平移、旋转或缩放等操作进行坐标变化。这种变换在三维建模、动画制 作、机器人控制等领域应用广泛，需要使用三维矩阵运算进行实现。
03
坐标变换的应用
图形变换
图形变换是指通过数学方法将一个二维或三维图形在坐标系 中进行平移、旋转、缩放等操作，以达到改变图形位置、大是一种数值计算方法，通过将物体离散化为有限个单元，可 以分析物体的受力情况和形变程度。有限元分析在工程领域中有着广泛 的应用，可以提高设计效率和精度。
06
坐标变换的计算机实现
OpenGL中的坐标变换
投影变换
将三维场景投影到二维屏 幕上，包括正交投影和透 视投影。
视图变换
将场景中的坐标系与观察 者的坐标系进行关联，实 现视景体裁剪。
旋转变换不改变图形的大小和形状， 只改变其方向。
